▼ 強化フレームが売ってないので自分でなんとかしようと思った話

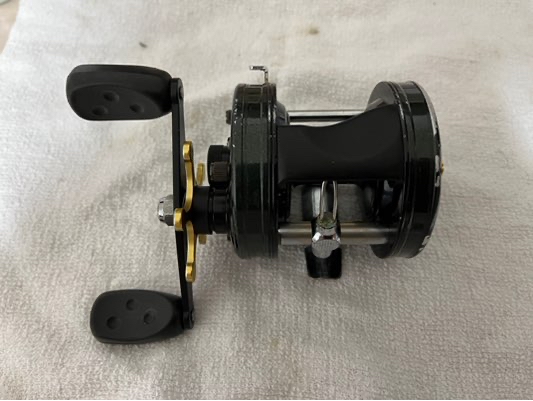

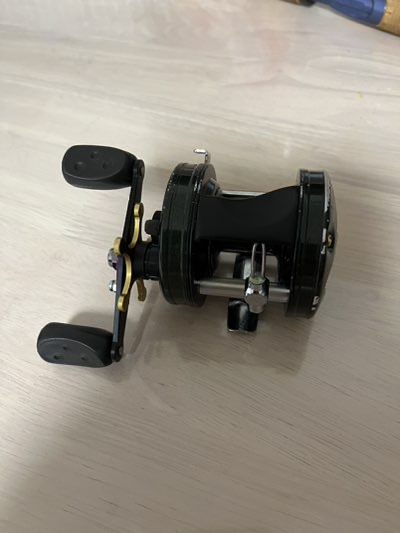

最近あれこれ手を加えている5500c

5500c3のフレームとメカに、iarの増設（4600c RDIMAEのカップを移植しております。

従来のラチェット式逆転防止とワンウェイクラッチの逆転防止のダブルストッパー。

いわばHD仕様であります。


しかしHDを謳うのであればフレームも強化しなければ片手落ちというもの。

（本来であれば真のHD仕様というのであれば、アンチディストーションスプールを採用したucシリーズでやるのがすじなのかもしれないが…、それはまた別の機会にでも。
構想自体はあるのですがね）


とはいえ強化フレームというと
ファクトリーチューンのリベットフレームか塩ビさんところの強化フレームとかアキオスとかしかない。
鳥籠フレームは超高価、QTCも代理店のホムペ消失。
ファクトリーチューンのリベットフレームは修理対応のみでパーツ単品購入不可だし、塩ビさんの強化フレームもまあまあいい値段する。

そりゃお金が唸るほどあるなら鳥籠フレーム一択なんですがね…

宝くじ当たったら買いたい



というわけで、自分でリベットフレーム作ってみましょう。


用意するものは
真鍮に穴を開けることができるドリル　m2.5
m3のタップ切り

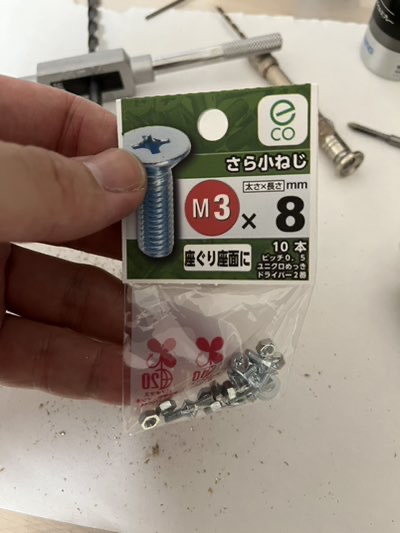

m3×8 のステンレス皿ネジ

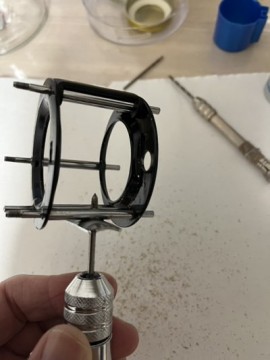

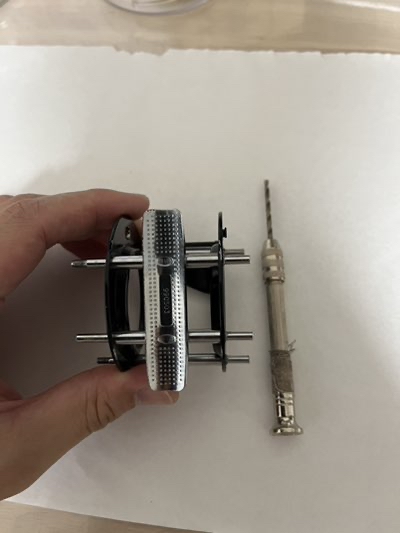

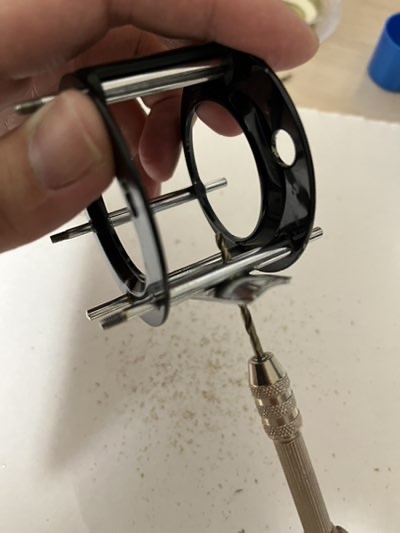

フレームとフットのちょうど溶接されているど真ん中目掛けてm2.5の下穴をあけます。
今回はピンバイスでやってますが、電動ドリルがあればいうこと無し。

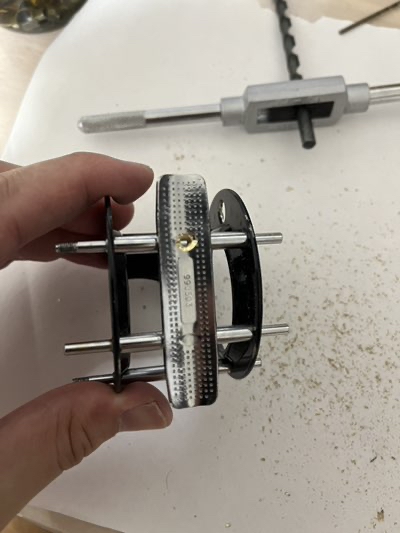

続いてm3でタップを切ります。

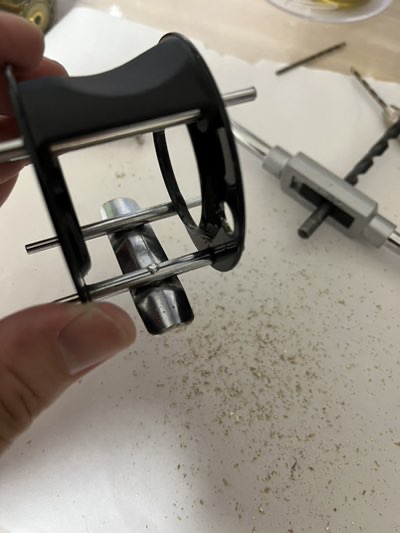

フット側にザグリをいれます

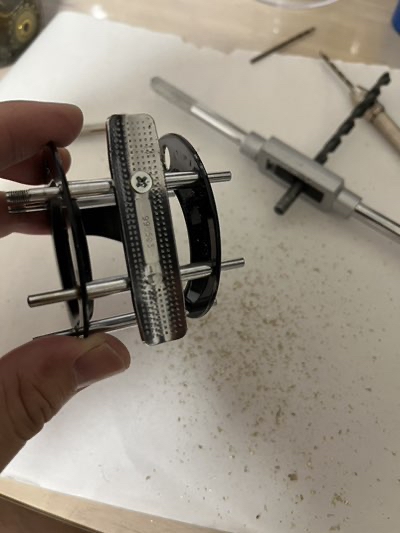

m3×8の皿コネジを





こう。


補強でなんと無く瞬間接着剤をネジ穴に垂らしてみたが、
先人によると勝手に酸化して固着するから接着剤要らない説もある。

確かにネジ閉める前に硬化したら目も当てられないから、硬化まで猶予のある接着剤をチョイスしたほうが無難かも


1ミリくらい飛び出したけど、多少はご愛嬌。





もう一つの溶接部にも同様の手順でネジ止め

ちょっと中心からズレたが、気にしない（ジャンク屋特有の大らかさ）
真鍮より硬いステンレスの芯材を入れたと考えたら多少偏心してても補強になるでしょ





完成。

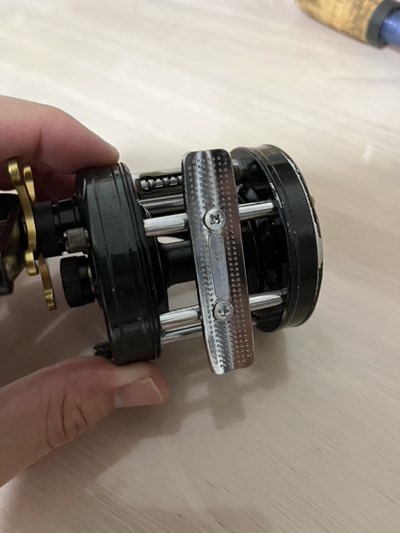

ダブルストッパーで強化フレームの5500c完成。

これぞHD！





しかし4501cのファクチュンを新発売するそうだけど、高すぎてあるんかいなと首捻るばかり。

いや、確かにほしいけども
