▼ ハンドルとスプールが同じ方向に回転するベイトリール の話

今日のはちょっと珍しいかも。

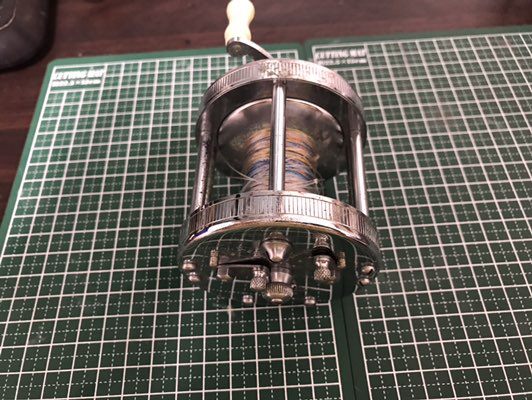

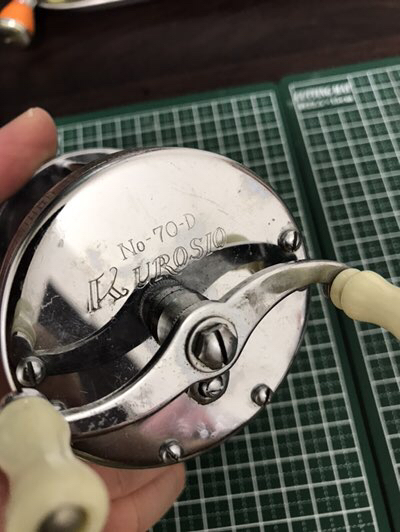

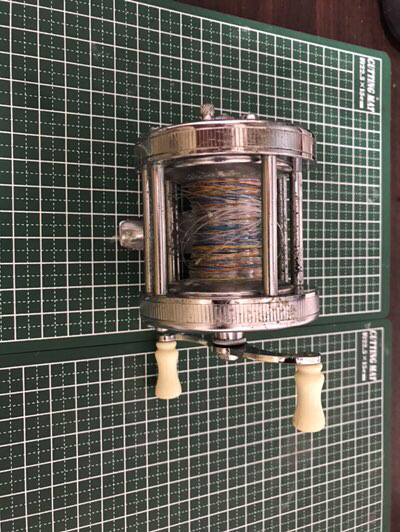

黒潮リールの70D

です。これはかなりの珍品でしょう。
輸出向けに作られた、レベルワインド無しのダイレクトリールと聞いています。

なにぶん古いリールで情報らしい情報がありまへん。
この記事の情報はネットで集めた情報の伝聞になります。

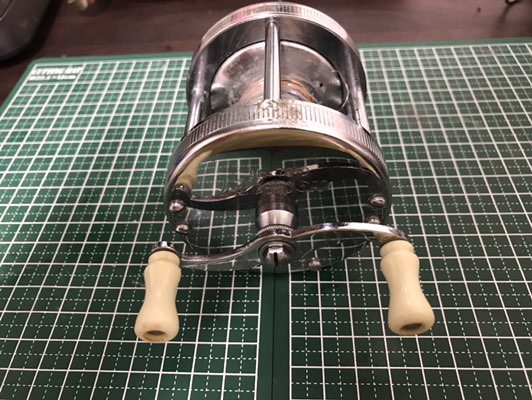

このリール、たしか3:1のマルチプライなのですが、ハンドルとスプールが同じ方向に回転します。
今では考えられない不思議構造。
（アメリカンリールで、ハンドルとスプールが同じ方向に回転するバス用のベイトリールがあるのは知ってます。
シーライン のレベルラインみたいなバー式のレベルワインド機構をもつ。まあキワモノですね）

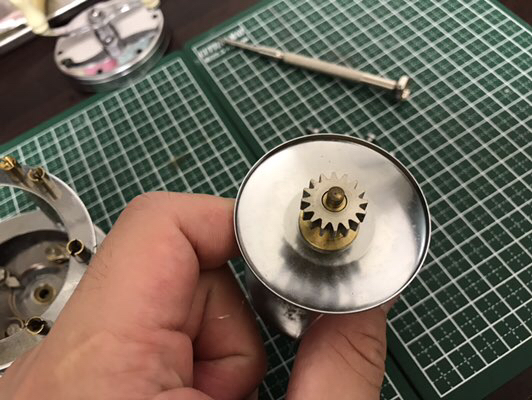

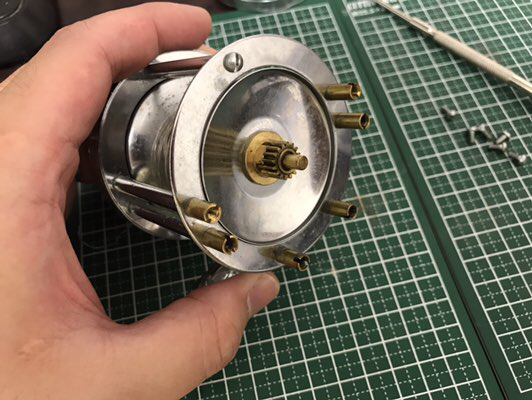

ちょっとどんなギアしているのか見てみましょう。





ぱかっ

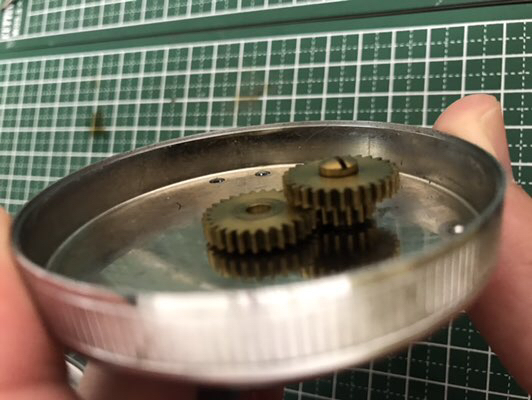

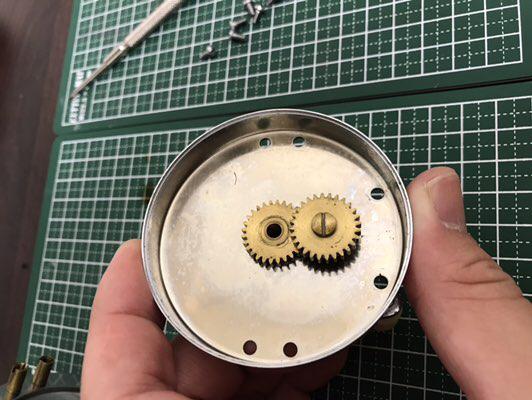

ドライブギアから、段差ギアを経てピニオンギアを回してるんですねー

マルチプライほ落とし込みリールも似たような構造といえばよいのでしょうか。

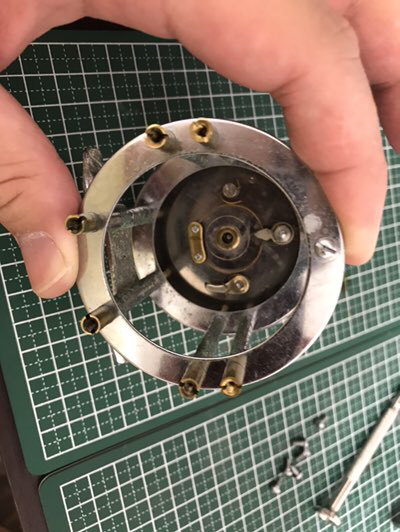

ついでにパーミングカップ側も開けておく

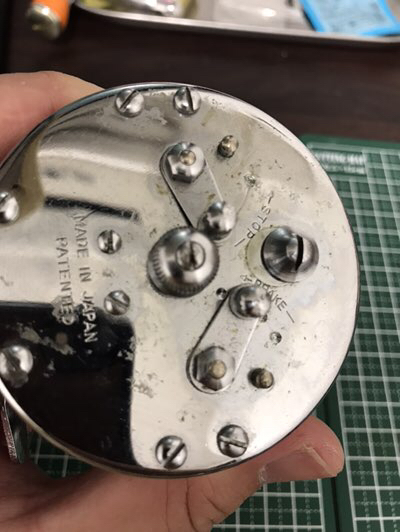

三つギミックが見えますね。
画面上の板バネがブレーキ

画面右のツメがクリッカー

画面下のツメが逆転防止のラチェット

です。
特筆すべきは板バネを使ったブレーキ機構。



バネの角度を変えることで、ブレーキ力を調整しようという発想です。
実に素晴らしい。


海外のキャスティング用に輸出されていたそうです。

遠心ブレーキもマグネットブレーキもない時代の可変ブレーキ機構。
昔のリールは発想が柔軟で、とても好感がもてます。
