▼ penn スピンフィッシャー 716zをサイレント化する話

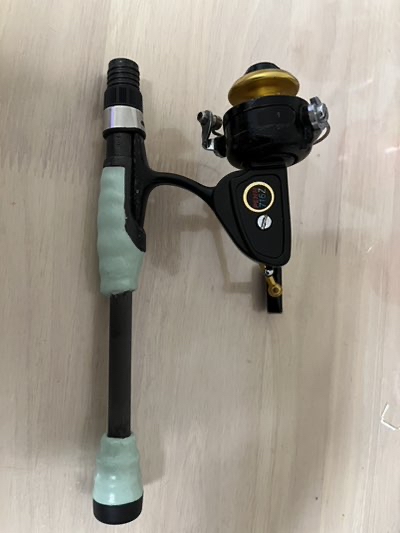

ジャンクのスピンフィッシャー 716zを手に入れました。

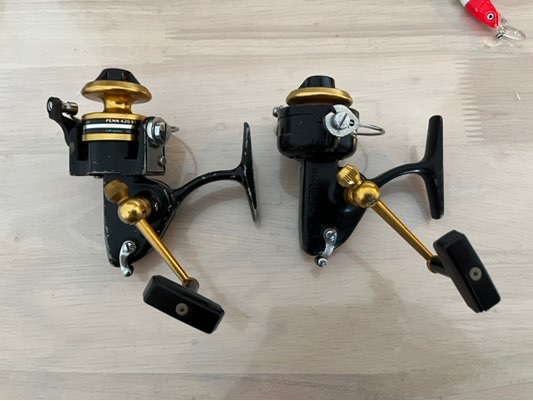

420ssと同サイズのインスプールリールですね。

世代でいうと3桁ssスピンフィッシャー の前身という位置付け。

デフォルトだと音響ストッパー（ラチェット音がカチカチいうタイプ）です。

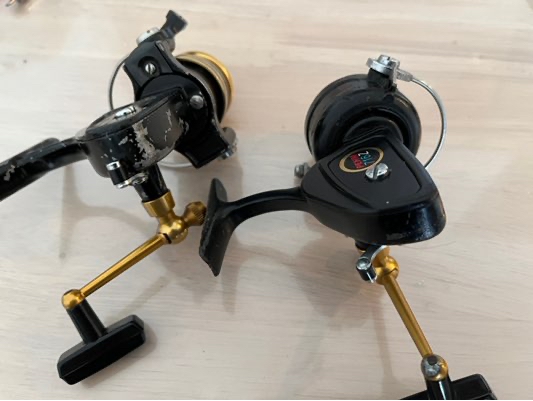

ローターだけが違うのかと思いきや普通にボディの形状が違います。




中身はというと…





昔ながらのウォームギア。

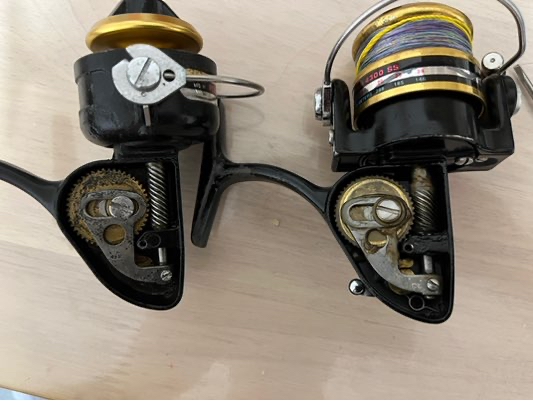

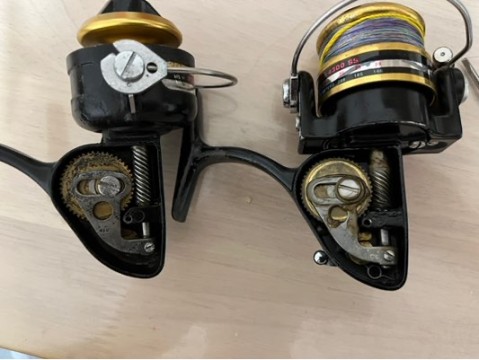

420430ssと
大まかな構造はほぼ同じ。


zの方はピニオンギアの山が上の方まで切ってあります。
パーツの間合いなんかは同一。
各パーツの互換性あり。



さてさて、今回は716zをサイレントにしていきましょう。
やり方は簡単。
420 430ssからメインギアとアンチリバースドッグを移植します。

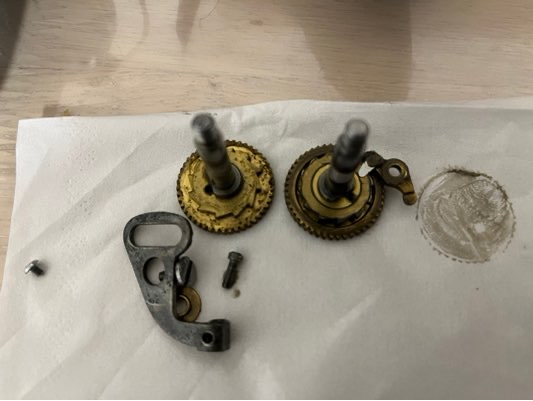

左が716z
右が430ssです。

430ssの方はドックがくっついてますね





細かな違い

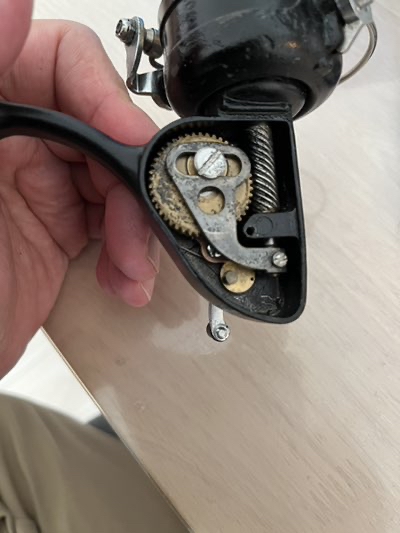

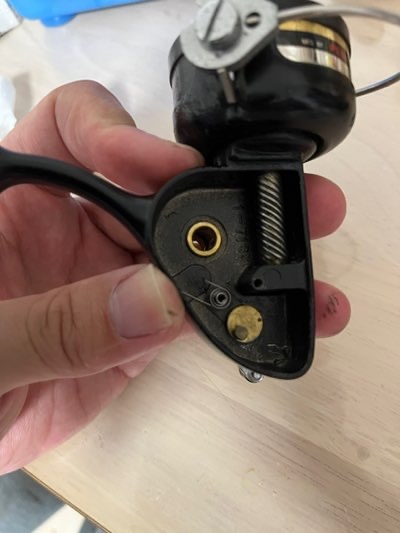

716zの方はアンチリバースクローをギアに押し付けるスプリングがあり、アンチリバースクローはネジ止め式です。
（それはそうと逆転スイッチを制動するスプリングが欠品していますね…）




かたや430ss
アンチリバースドックはメインギアのラチェットを挟んでいるため、ネジ止めではなくポールに差し込むだけになっています。
当然スプリングもありません。

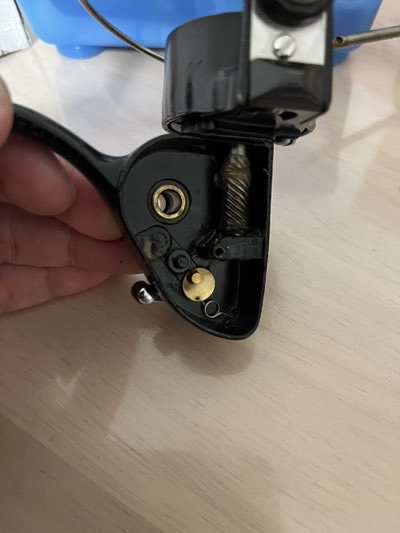

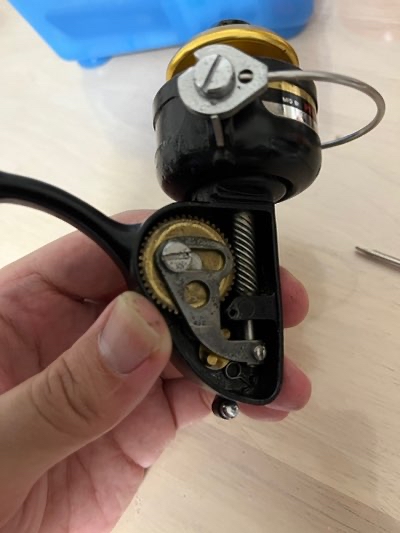

あとはポンとメインギアとアンチリバースドックを移植します

なお
716Zのメインギアとアンチリバースクローを430ssに移植するわけですが、クローを固定するネジがないので使えなくなりますので注意。

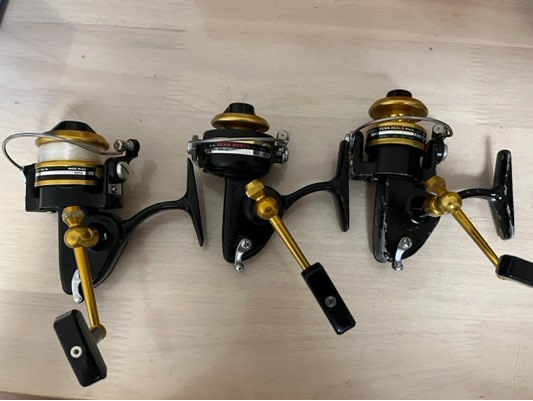

430ss 716z 420ss

後は714z欲しいなあ…






基本的にインスプールの方が巻きが軽くてバランスが良い事が多いのですが、

今回は大差なし。
個体差なのか、パーツの相性が悪いのか分かりませんが。
