ねじ込み式ハンドルの話

各メーカーねじ込み式ハンドルのリールがあるけれど、同じネジでもピッチが違ったり径が違ったりで互換性はあったりなかったりする。

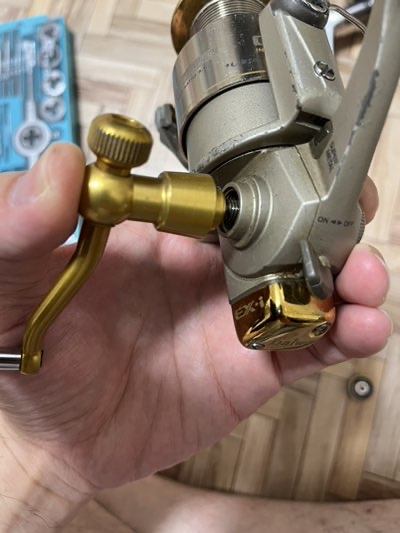

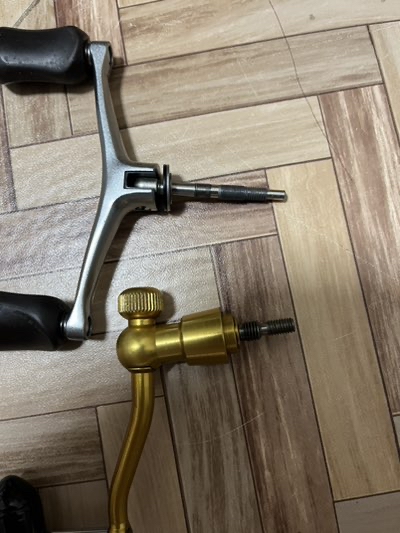

写真上はシマノのc3000番のネジ込み式ハンドル。
下はスピンフィッシャー の4400ss用

現在普及しているねじ込み式ハンドルの多くは左右兼用ですが、

基本的に
ギアに近い細い方のネジが右巻き担当
持ち手側に近い太いネジが左巻き担当

回転させる方向が逆になるため
右巻き用が右ネジ(世間一般で普及している普通のネジ)
左巻き用が左ネジです。


で、同じ直径でもピッチが違うとハマらない。



例えば、

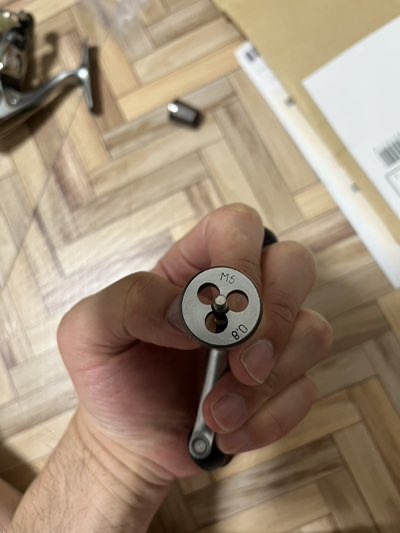

シマノの右用m5 細目


スピンフィッシャー の右巻き担当

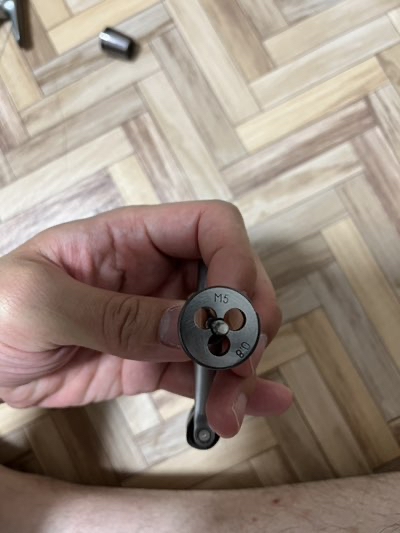

m5 並目


あれ?
ダイス両方とも回った…?














もとい。

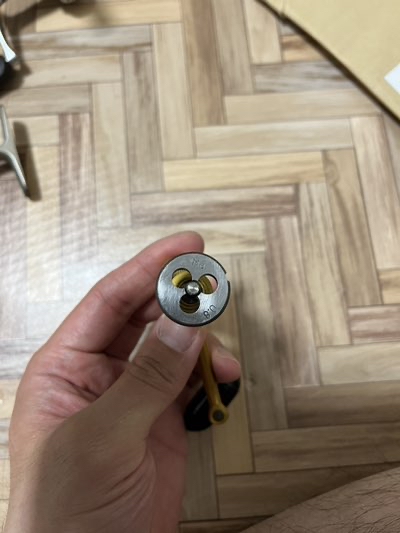

奥の左巻き用は多分M6の並目(1.0ピッチ)ですが、左ネジのため右ネジ用のダイスはハマりません。

ダイワは右がM5細目
左がM6細目
(ダイワはギア側が雄、ハンドル側がメスですが)



例えばギアにm6細目の左ネジを生やす事ができればダイワのねじ込み式ハンドルをつける事ができるし
ギアにm6並目左ネジのタップを切ればスピンフィッシャー のハンドルをつける事ができます。


問題は…




左ネジってマニアックなので、左ネジの調達や左ネジ用タッピングにお金使うくらいなら既製品(zpiのdbシャフトとか)
買った方が安くて早いっていうね



m6のタップを切るにはこれくらいの下穴が欲しい。

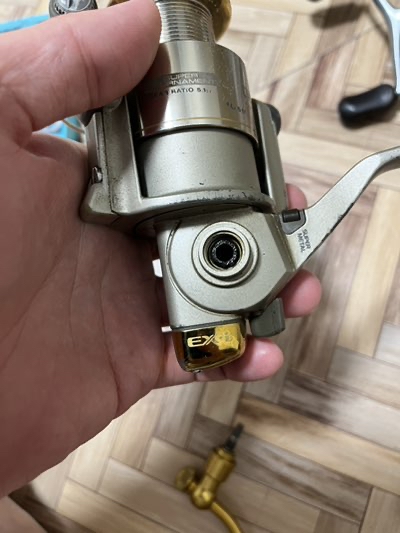

これはスーパートーナメント ss800i
六角軸なんですが、よくある対辺4.5ミリではなく対辺5ミリ。
謎サイズ。

しかし対辺4.5ミリにm6のタップ切るのは結構きつい気もするから丁度よろしい

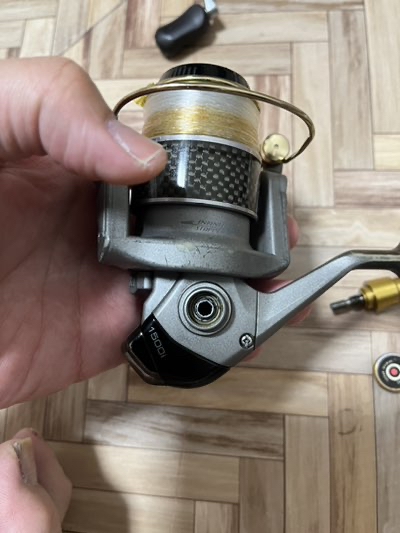

こっちがよくある対辺4.5

イメージ。
