▼ バイクのワイヤーカバーに金属レリーフを作る


今日はバイクのくだらないＤＩＹネタです。

ワタクシメ、本業のお仕事で入れ歯などを作ったりするわけですが、金属のフレームの入れ歯も作ったりするわけです。

その金属をこれまで使用していたブランドから別ブランドに変える事にしまして、その金属の操作性などのテストと称してくだらない物を製作したという・・。


ええ。職権乱用が過ぎるネタです。


今回ＤＩＹしたのはHONDA FTR223 のスロットルワイヤーのカバー。

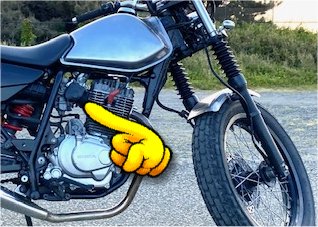

ここのパーツ。
あってもなくてもどうでも良いパーツです。


今回これに金属でレリーフを作ってちょっとドレスアップでもしてみようかなと。

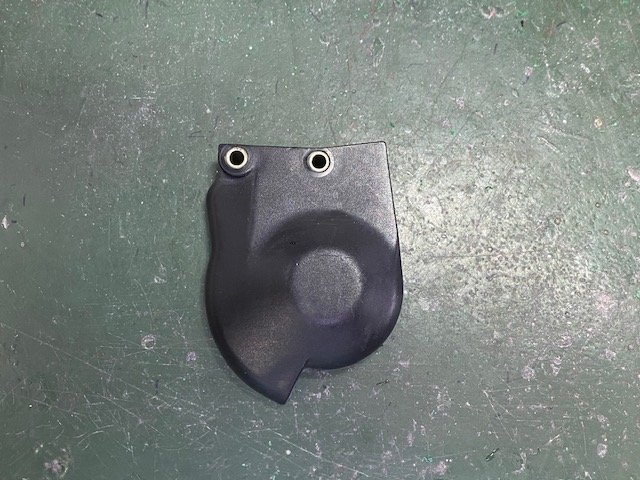

はい。スロットルワイヤーカバーです。

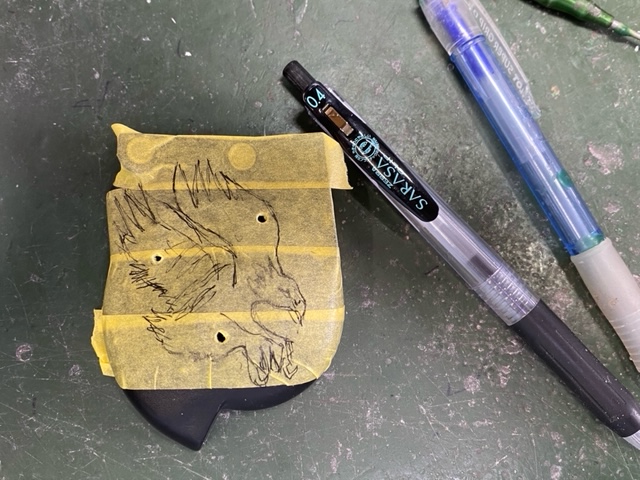

下書きをするためとＷＡＸパターン（←これ一般的にはなんて言うんだろ？）を外しやすくするためにマスキングをします。


ハーレーのようにイーグルのレリーフにしていこうと思います。ハーレーなどのレリーフは羽が左右に開いている物が多いので、獲物を襲う瞬間って感じにしてみます。
完成した時にパチっとハマるように３か所穴を開けておきます。

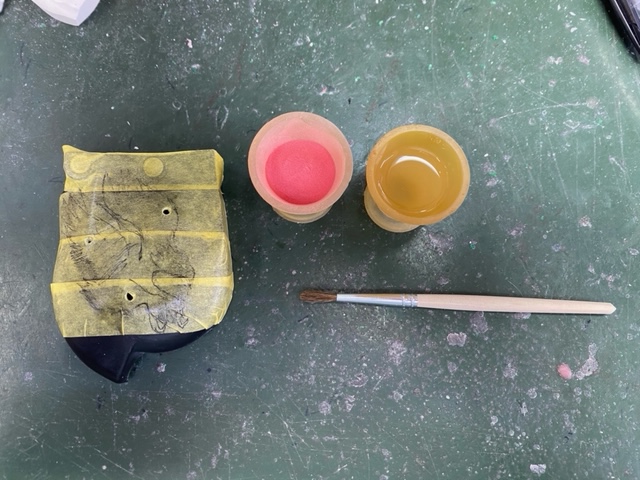

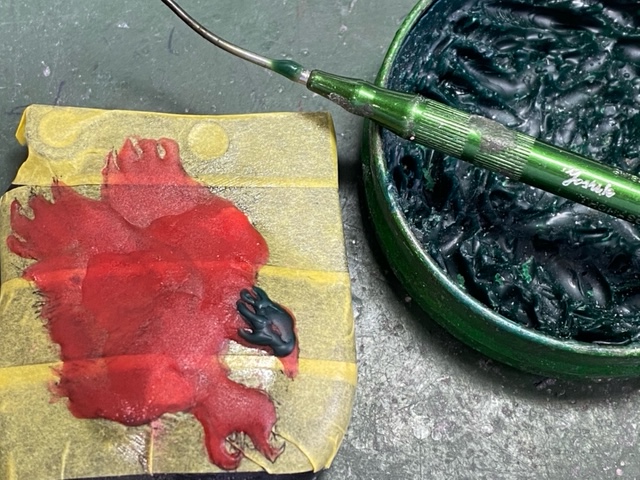

ピンクの粉と隣の液体はパターンレジンという歯科技工用のレジンで鋳造・焼却用のレジンになります。
レジンとマスキングテープが引っ付かないようにマスキングテープにワセリンを薄く塗っておきます。

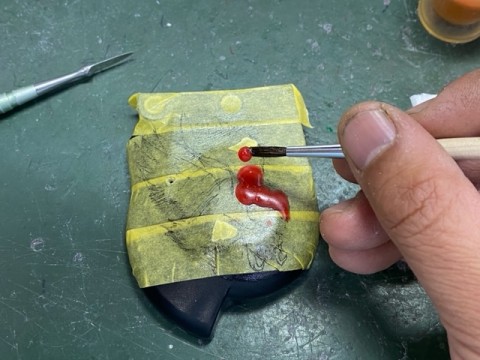

筆盛りという技術？で筆に液を染み込ませ、粉を触れることで筆の毛先で液と粉を反応させて対象物に築盛していきます。
これは土台にする為のものなので大雑把でＯＫです。

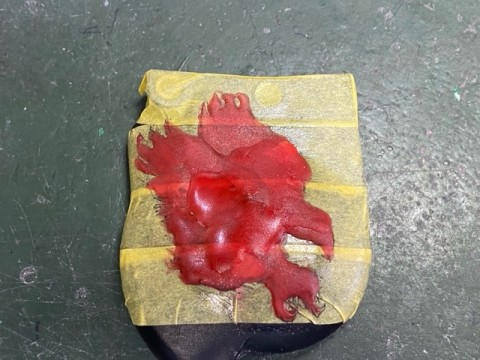

レジン築盛が終わりました。


レジンの上に技工用ＷＡＸで彫刻を施していきます。


あ、この段階で剥がれることを確認しておきましょう。無事に剥離できました♪　一部マスキングテープがレジンに張り付いてますが、どうせ焼却するので全然ＯＫです。


ＷＡＸを盛って～削って～とやって彫刻完成♪
ちなみ彫刻の作業時間は１時間です。ええ、仕事中です（笑）

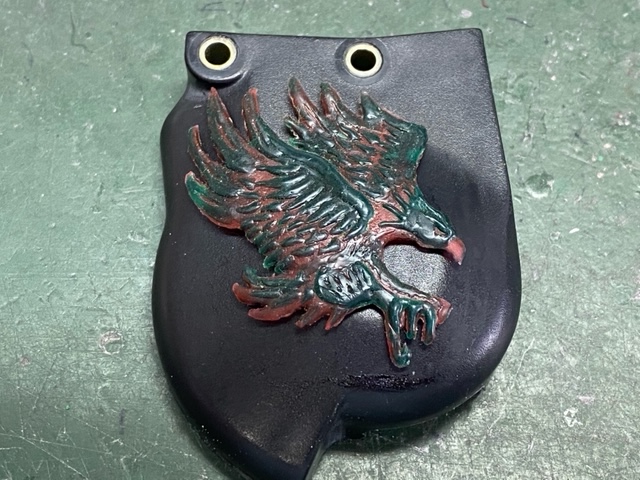

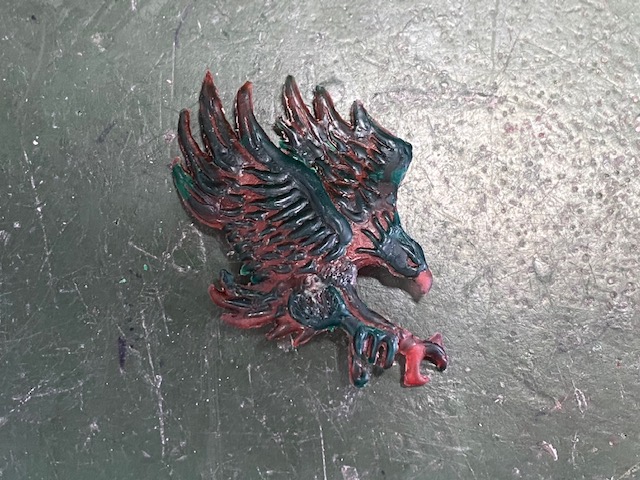

ＷＡＸとレジンで出来たレリーフ。

これに金属を流す道をＷＡＸで作り、周りに筒を被せ、そこに埋没材という耐火石膏を流し込みます。


電気炉の中でレジンとＷＡＸを焼却し、金属を溶かして流し込みます。

今回、あくまで名目は新しい金属のテストなのでレリーフを無難に完成させるためにガッツリ金属を使うわけにもいかないので最小限でいってみます。

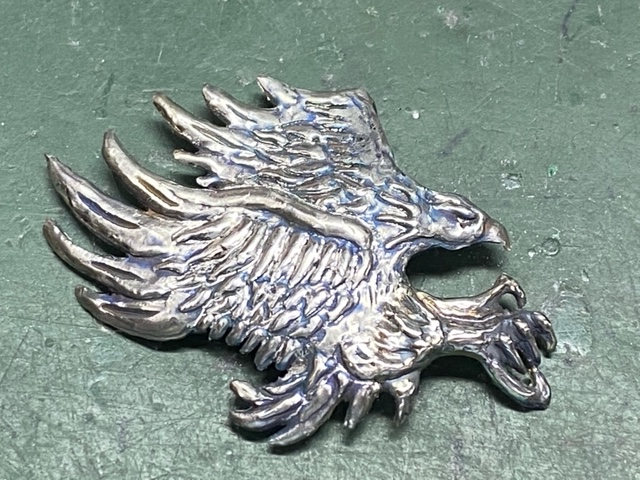

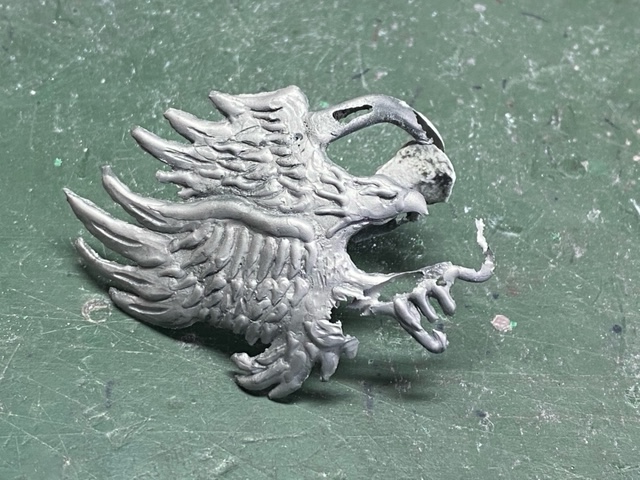

金属を流して鋳型が冷えた後、掘り出して軽くサンドブラストした後の状態です。
溶かしている最中に足りないかな？と思いましたが、やっぱり足りませんでした（＾＾；）
足の一部が欠けています。

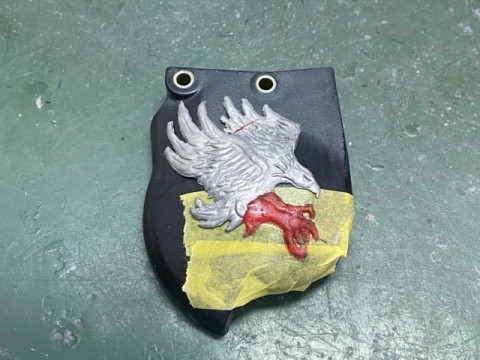

足を切ってワイヤーカバーにはめてみます。
まだ研磨をしていませんが良い感じです。

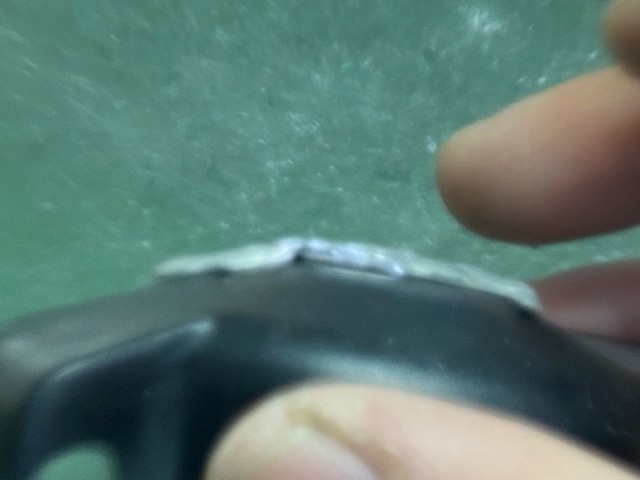

写真がピンボケですが、開けていた穴間の適合も悪くなくそこまで収縮変形していないようです。

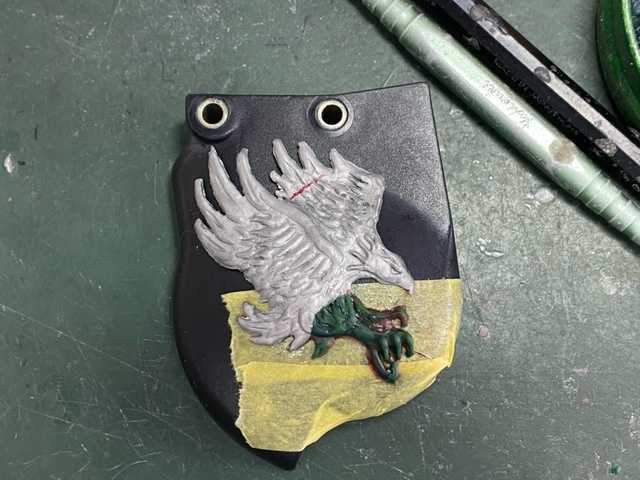

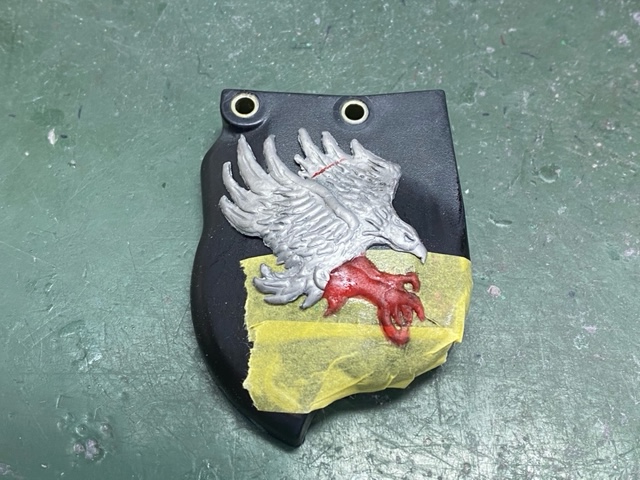

せっかくなので足も追加で作っちゃえ（笑）

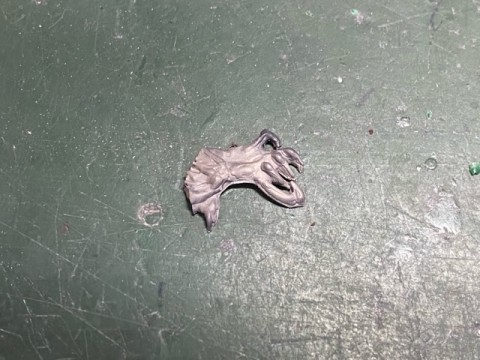

足だけ別体で作りまして・・・


本体とレーザー溶接。

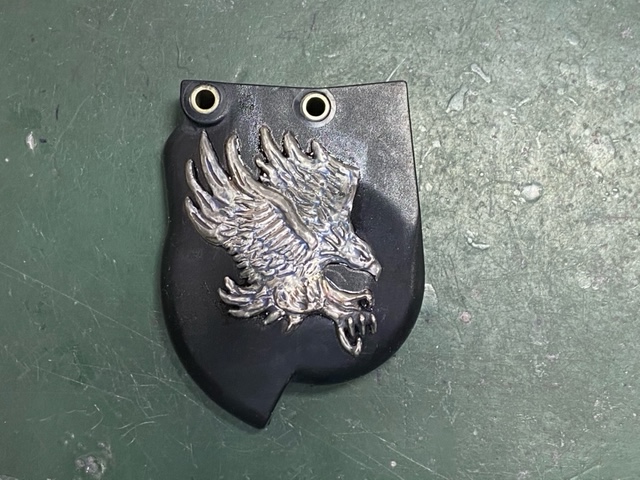

軽く研磨してワイヤーカバーと接着してみました。
いい感じです♪

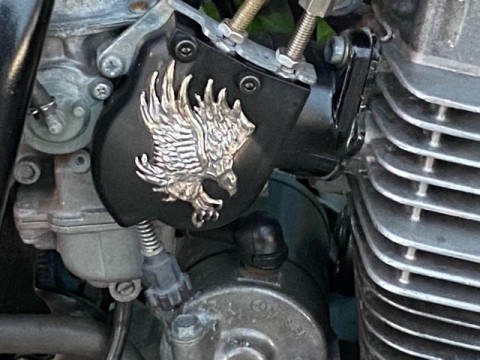

バイクに取り付けてみました。
ワンポイントがオシャレです♪

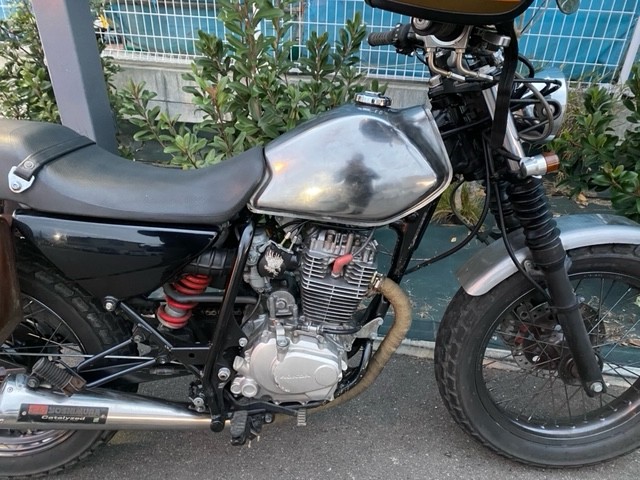

引きでみるとこんな感じ。



金属入れ替えの為のテスト。あくまでお仕事の一環だということを強調してくだらないＤＩＹネタを締めたいと思います（笑）
