▼ リアドラグリール 04バイオマスターC3000L 組み立て
- ジャンル:日記/一般
- (道具いじり)
12月にバラバラにしたまま放置 部品まちだったリアドラグリールを組み立てました。
以下
組み立ての順序。
かなり順序を間違えながら、あーでもないこーでもないとやりながらだったので、次回の組み立てへのメモとして。
順序としては
①ギアボックス内のウォームシャフトを組み立てる
②中間ギアをインストール
③ドラグシステム クイックレバー側→メインのドラグ側
④ピニオンギア・ベアリング・クラッチ・クラッチリング
⑤ローターナットを締めて仮組
⑥ドライブギアをインストール
⑦ローターの仮組を緩めて、蓋を締める
⑧リアドラグの調整のつまみを調整しながら組み立てる
という流れ。
ドライブギアを入れる前にメインシャフトにローターやローターナットをも入れていかないといけないのがキモです。
では、写真付きで

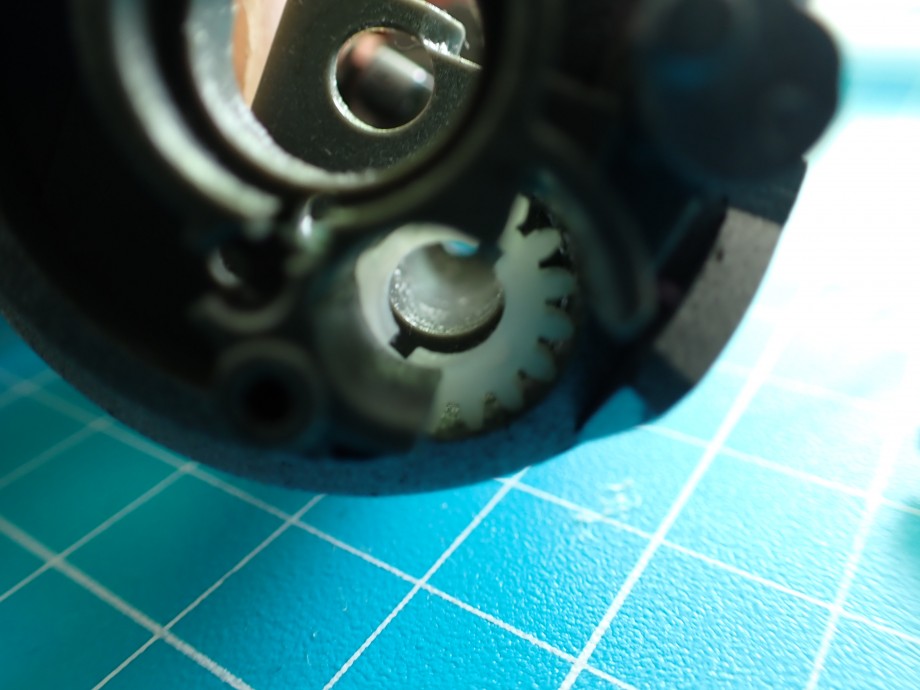

ウォームシャフト(クロスギア用)ギアをボディーに収める

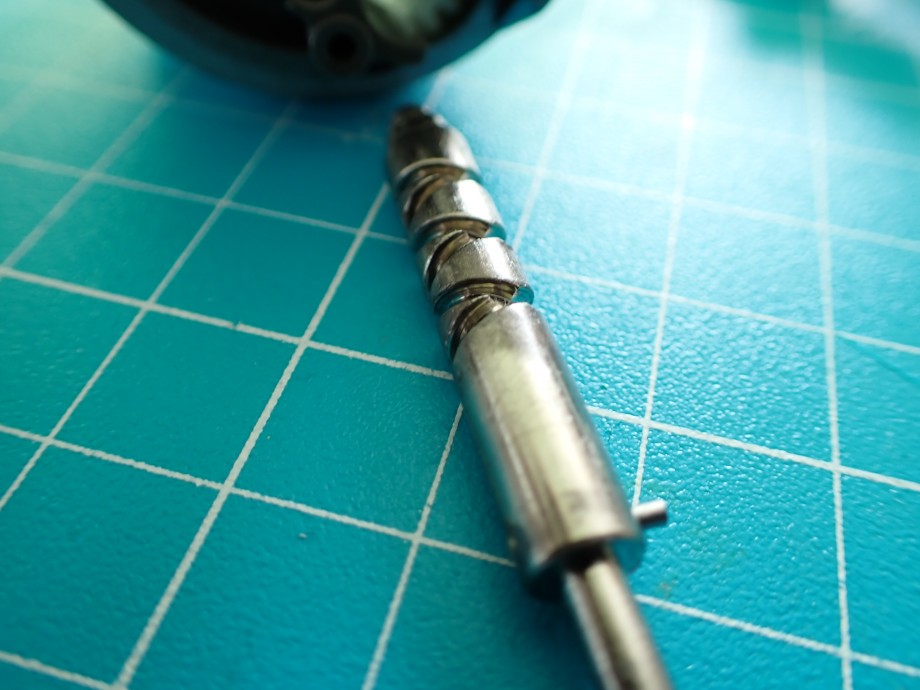

写真の下側の穴からウォームシャフト(クロスギア)を入れていく。さきほど置いたギアにある切り欠きに、クロスギアピンを嵌める。
クロスギア

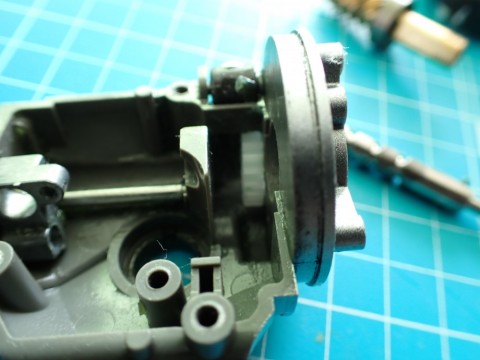

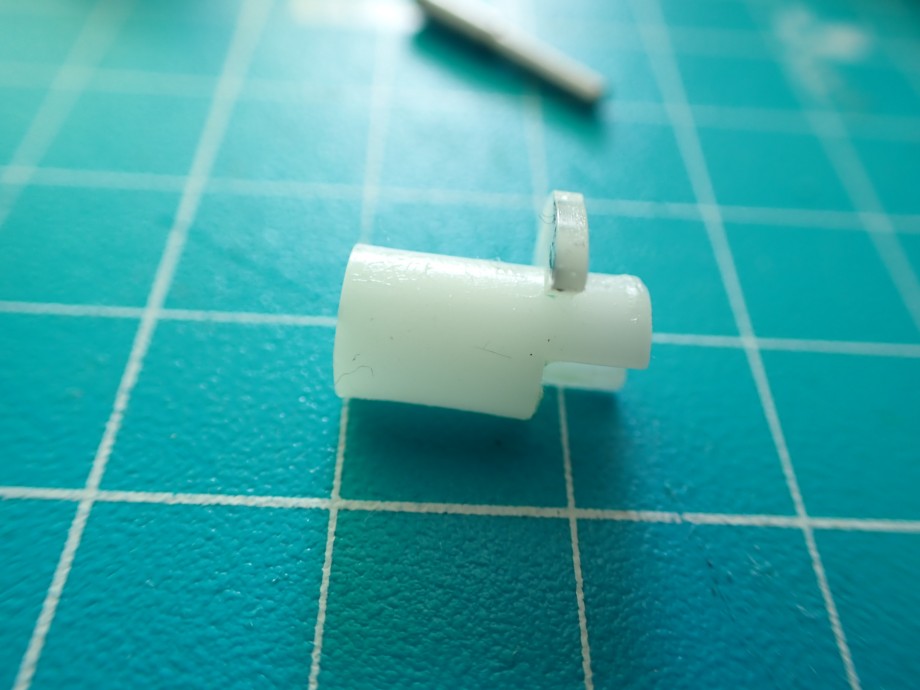

クロスギアをおさえるブッシュを入れる。

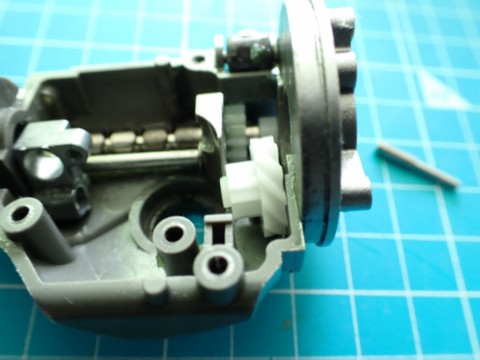

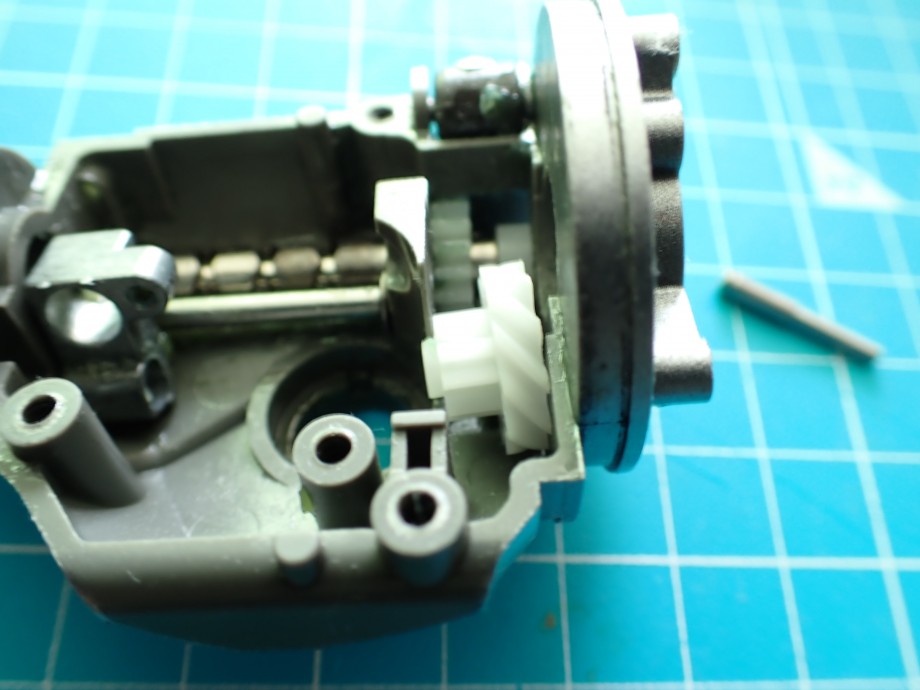

中間ギアを仮置きして、中間ギア軸を入れる
次にリアドラグの内部をインストール

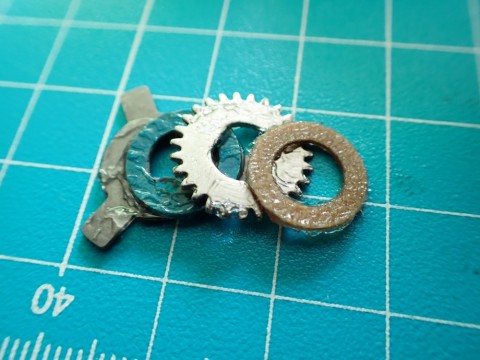

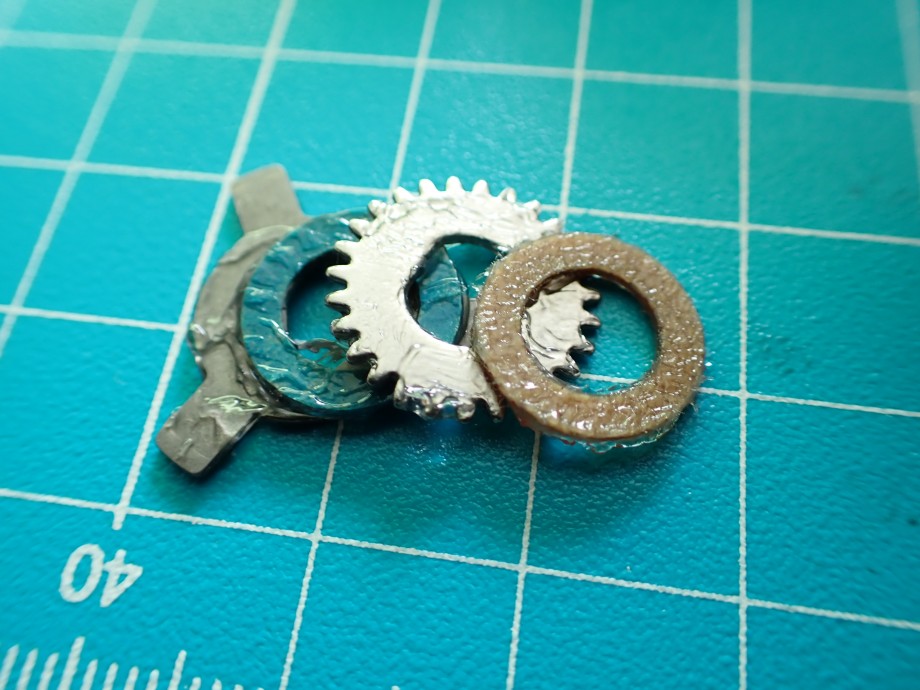

こちらは、音出しギアと前側のドラグのセットを組む
一番左の3つの角をもつ部品が、ボディーの外側に出て、ファイティングレバーの締緩でドラグがかかる仕組み

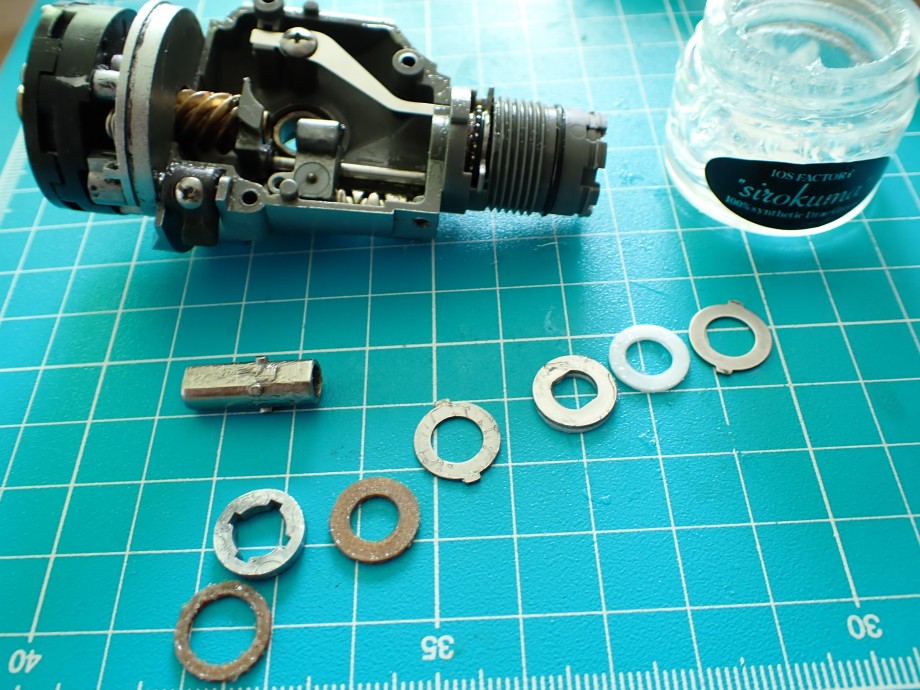

次に、メインのドラグレバーでかかるドラグの組み立て
分解図をよく見て部品を並べて順にインストール
音出しピンを組んで

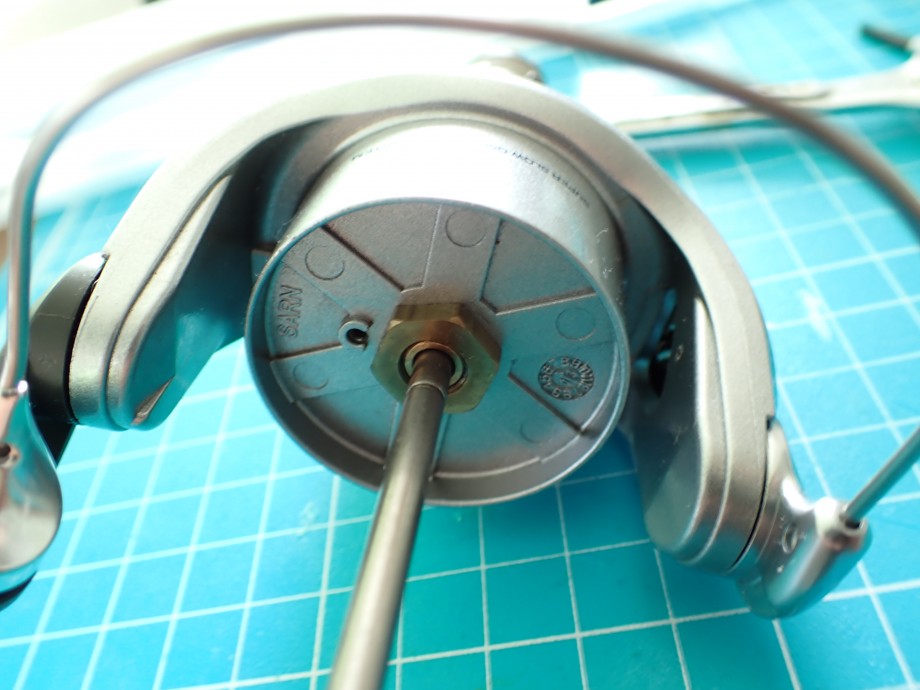

ピニオンギア、クラッチ、クラッチリング、フリクションリングを組んで、ローターとロータナットをメインシャフトに通す。

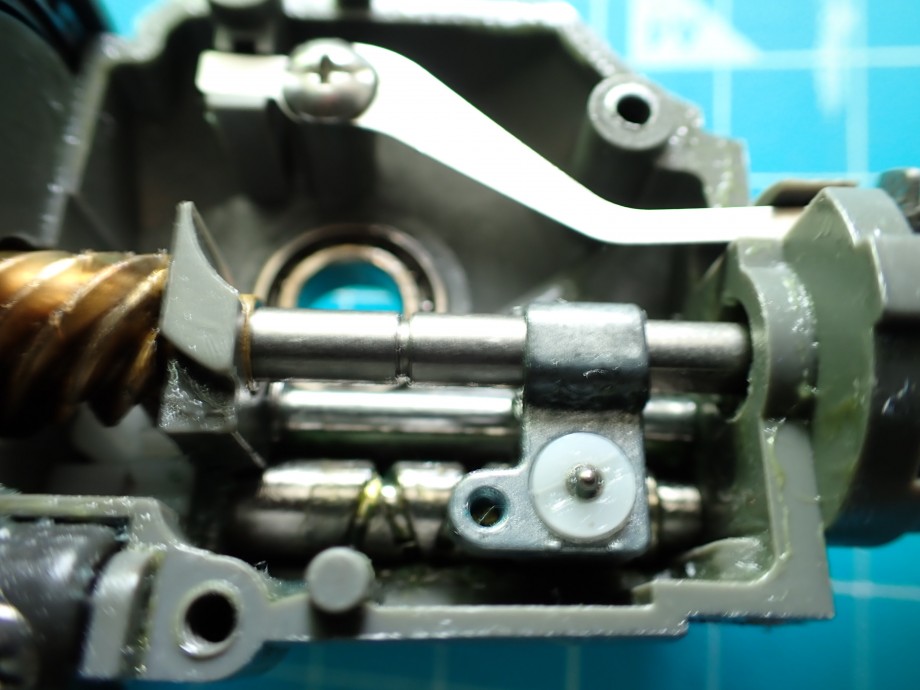

メインシャフトをローター クラッチ(ピニオンギア) オシレーター ドラグシステムに通して、
ドライブギアの両側のベアリングをインストールして、

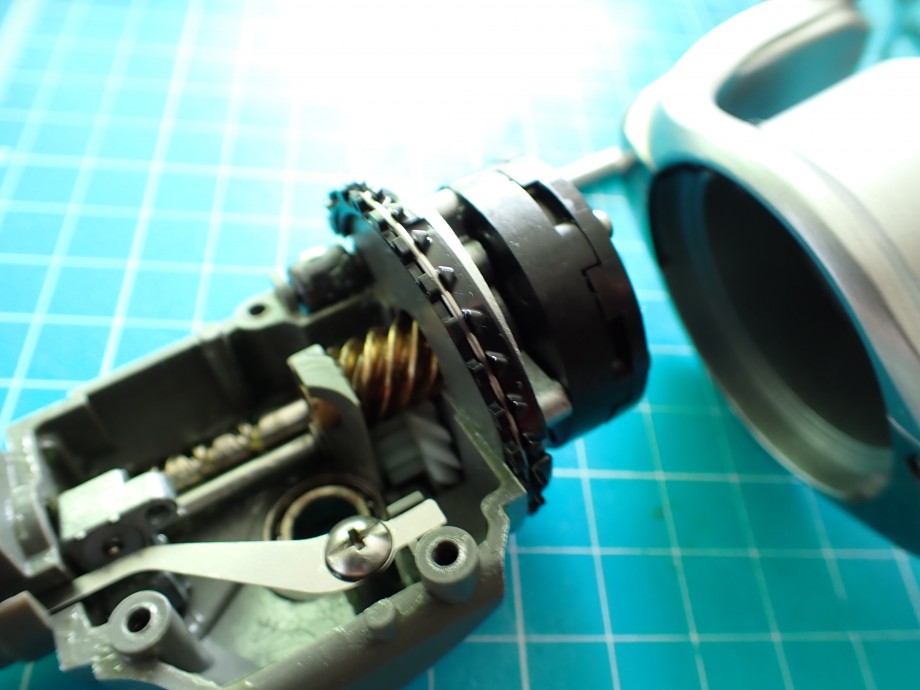

ドライブギアを入れて、ふたを閉める。
リアカバーを締めて

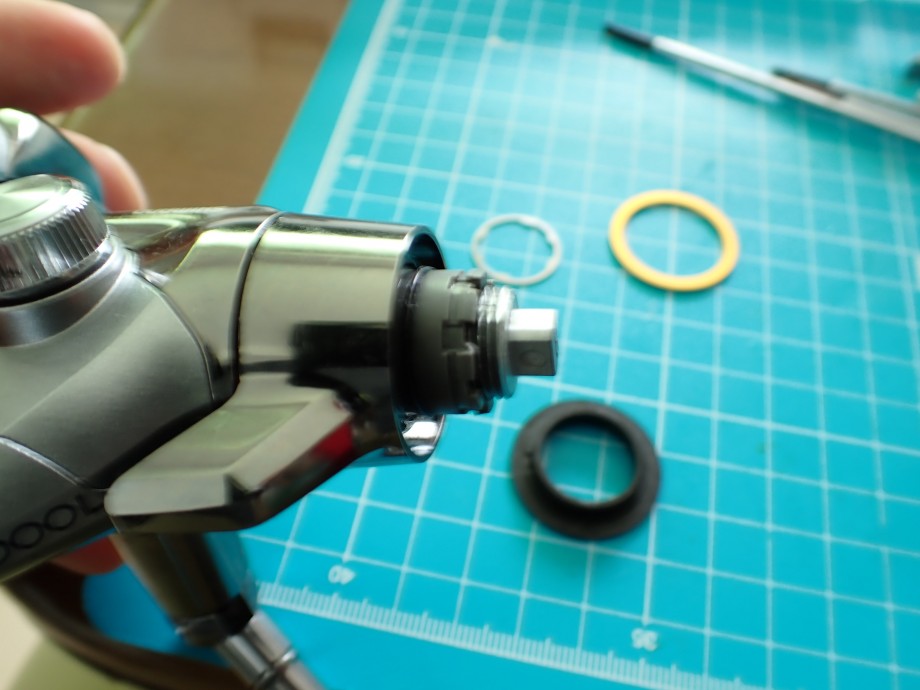

ドラグ調節の部品を組んでいく。

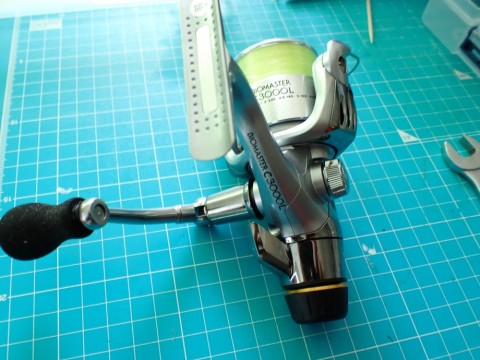

完成
以下
組み立ての順序。
かなり順序を間違えながら、あーでもないこーでもないとやりながらだったので、次回の組み立てへのメモとして。
順序としては
①ギアボックス内のウォームシャフトを組み立てる
②中間ギアをインストール
③ドラグシステム クイックレバー側→メインのドラグ側
④ピニオンギア・ベアリング・クラッチ・クラッチリング
⑤ローターナットを締めて仮組
⑥ドライブギアをインストール
⑦ローターの仮組を緩めて、蓋を締める
⑧リアドラグの調整のつまみを調整しながら組み立てる
という流れ。
ドライブギアを入れる前にメインシャフトにローターやローターナットをも入れていかないといけないのがキモです。
では、写真付きで
ウォームシャフト(クロスギア用)ギアをボディーに収める
写真の下側の穴からウォームシャフト(クロスギア)を入れていく。さきほど置いたギアにある切り欠きに、クロスギアピンを嵌める。
クロスギア
クロスギアをおさえるブッシュを入れる。
中間ギアを仮置きして、中間ギア軸を入れる
次にリアドラグの内部をインストール
こちらは、音出しギアと前側のドラグのセットを組む
一番左の3つの角をもつ部品が、ボディーの外側に出て、ファイティングレバーの締緩でドラグがかかる仕組み
次に、メインのドラグレバーでかかるドラグの組み立て
分解図をよく見て部品を並べて順にインストール
音出しピンを組んで
ピニオンギア、クラッチ、クラッチリング、フリクションリングを組んで、ローターとロータナットをメインシャフトに通す。
メインシャフトをローター クラッチ(ピニオンギア) オシレーター ドラグシステムに通して、
ドライブギアの両側のベアリングをインストールして、
ドライブギアを入れて、ふたを閉める。
リアカバーを締めて
ドラグ調節の部品を組んでいく。
完成
