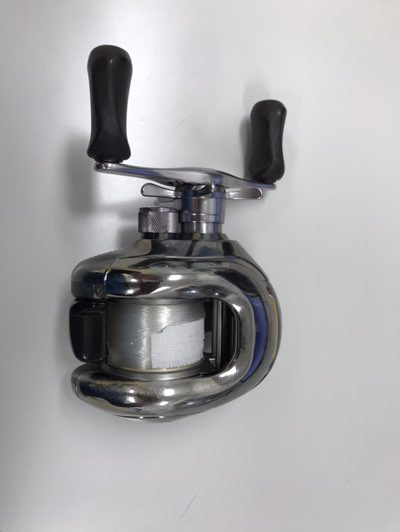

▼ ジャンクの初代アンタレス購入した話

某メルカリにて購入。
ハンドルがひたすら空転するのでジャンクとのこと。
相場より大分安くで入手いたしました。




手に入れて早速クルクルすると、

確かにハンドルが空転する。


初代アンタレスによくある半クラってわけでもない。
クラッチは正常。


回すとカリカリ音がする。

→ピニオンの不具合かなあ








とりあえずスプール外してみる。


ん…？

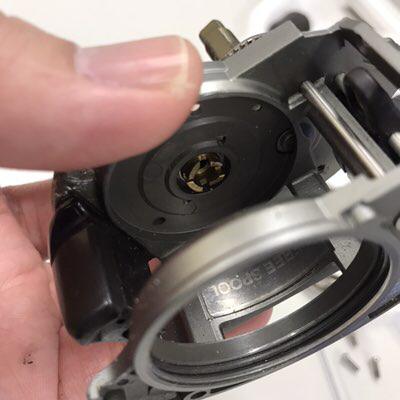

なんかピニオンへっこんでない？

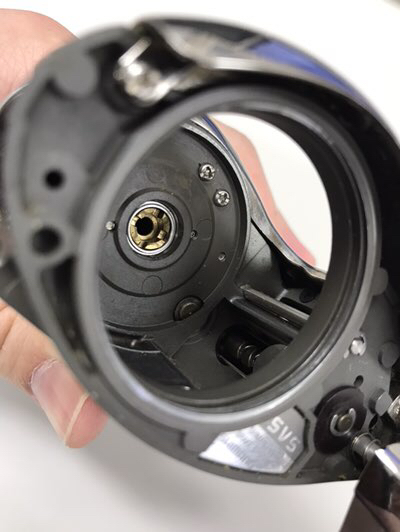

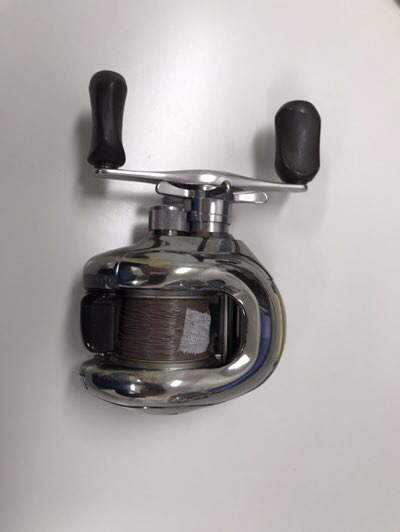

ちなみにこれは別の完動品。
しっかりピニオンがせり出しているので、スプールシャフトピンと噛み合います。


今回のジャンク品の場合、ピニオンのせり出しが無いため、ハンドルを回してもシャフトピンと噛み合わない→空転

となっている模様。




おけ。
症状は把握した。









この時点で頭をよぎったパターン。

・ピニオンギア（とメインギア）が別の機種と入れ替えられている。

→ギア調達必須…
初代アンタレスのパーツ供給が終了して久しい為、適合するパーツを探すのは至難の業。
なんなら別の完動品買った方が早い。

・ピニオンが摩耗しまくって噛み合わない

→たまにある。しかしここまで箸にも棒にもかからないほど空転してるのを見たことがない。




・パーツの組み違い

→ハンドル回転に抵抗がないので可能性は低いかなあ…？

天下のシマノのフラッグシップなんだから、組み違えた状態で蓋が閉められて、あまつさえハンドルが抵抗なく回転するなんてありえないよなあ…






まあ、とりあえず開けてみようか。

完動品のピニオンと比べれば、真相が明らかになるでしょう。

というわけで分解







分解の仕方は、先達の詳しいブログを参考にしてください。

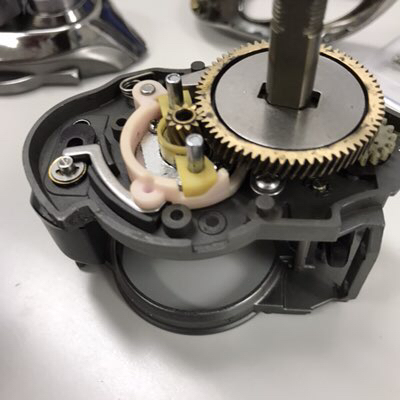

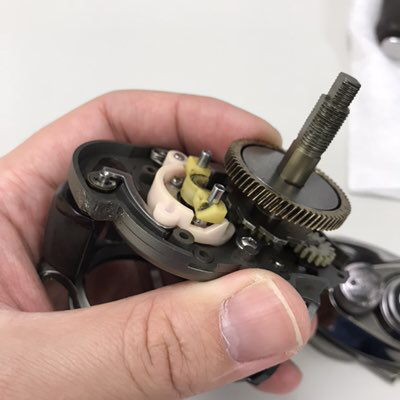

パカっと
内部は比較的綺麗。
ベアリングがちょっと錆びてるけど、ビルダー的にはセーフ（金欠）


ここで眺めることしばし。






んんん…？









クラッチヨーク裏返しになってますね。

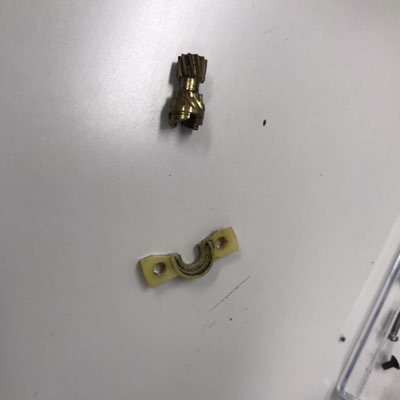

上がピニオンギア
下のプラッチックのがクラッチヨークです



リールいじる人はご存知でしょうが、クラッチヨークには向きがありまして。




今回のやつは裏返しについていました。
クラッチカムの溝にうまくはまらないため、ピニオンがせり出さなかったようです。

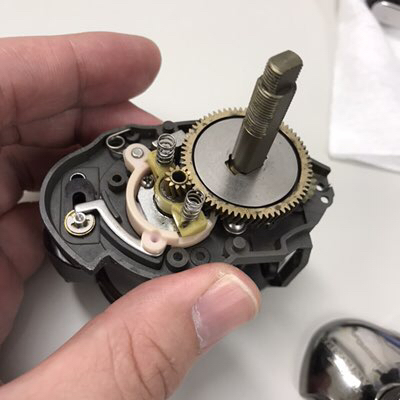

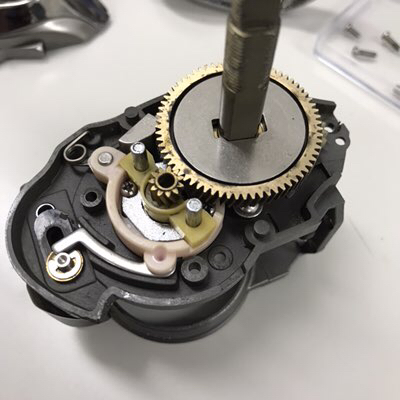

正しい位置に戻すと…



この通りピタッとはまります

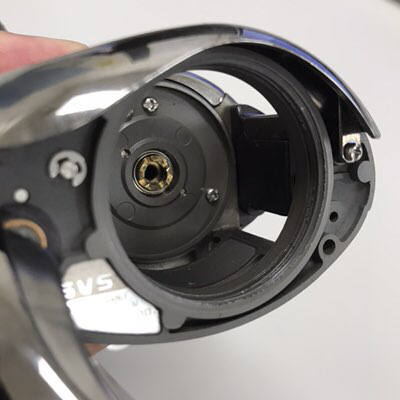

wnx6akbvz56f35pwde3u_400_400-33f961ad.jpgスプール側から見ると、しっかりピニオンギアがせり出しているのがわかります。



これで完動。

修理というかなんというか。

終わってみれば、特にパーツ交換もいりませんでした。





20年たっても色あせない名機

ストレートハンドル気に入らないので、またパーツ手に入ったらクランクハンドルつけましょうかね。





ギア類取り換えの可能性を考えて、現物が届く前にパーツ取り用に別のリールポチったのは内緒…

結局結構高くついてしまったというお話。



まだ届いてないけどパーツ取り用のリール余っちゃった…
使うかなあ…
