閃、660nmレッド

今回は、660nmレッドLEDを加工します。

コンメタリーレンズの焦点調整を出来るようにする為には、レンズの窪みにLEDが入るようにする必要があります。

しかし、LEDの放熱基板の外径は、11mm有り、

レンズ側は、10mmの穴です。

そこで、LEDの放熱基板の外径を削ります。

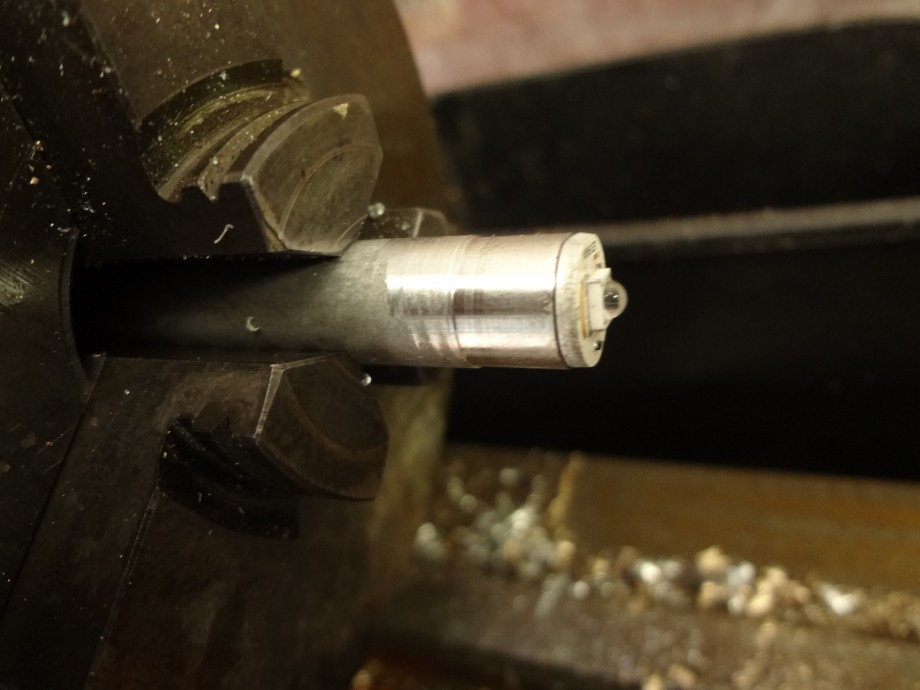

ベースの外径をLEDと同じに削り、

このようにベースに瞬間接着剤でLEDを貼り付けます。

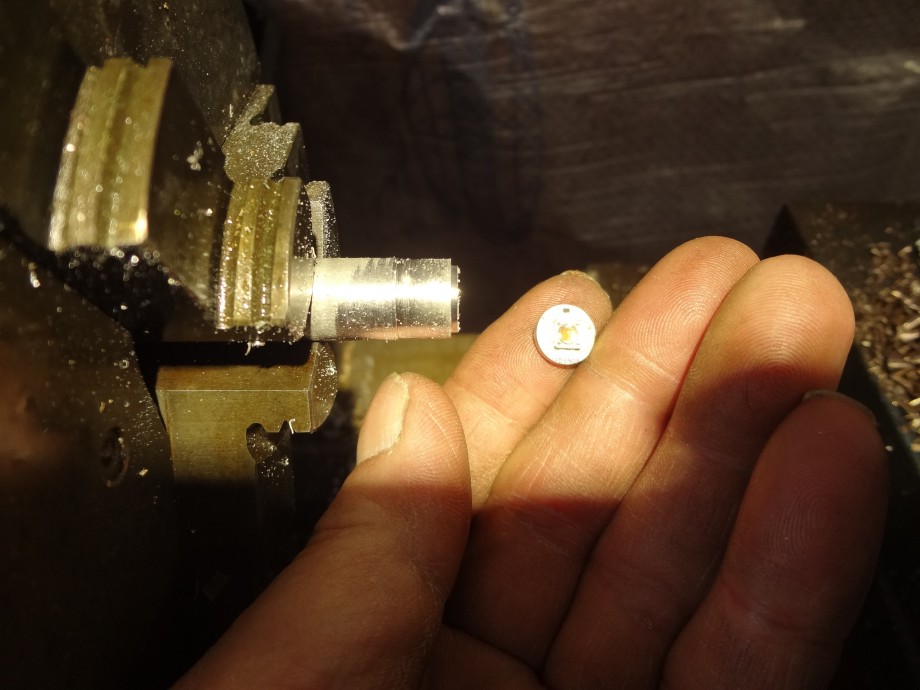

負荷を掛けないように、0.1mm単位で何度も繰り返して削りました。

ベースに残った段の大きさになりました。

これで、レンズの穴に入るようになりましたが、配線が出せません。

レンズ側は、回転するので加工する事は出来ません。

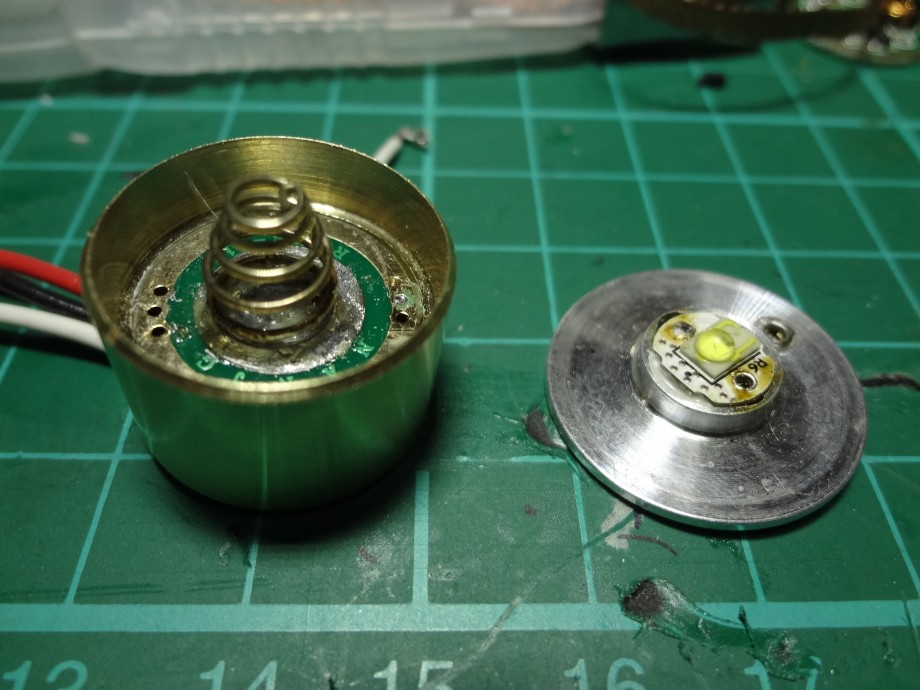

まず、先に真鍮部品を加工して、サーキットボードを組み込んで見ました。

670nmレッドと同様にスプリングも追加、電池ケースの延長加工もやりました。

1つ違う点は、このサーキットボードは、1A(アンペア)に改造していると言う事です。(正確には1050mA)

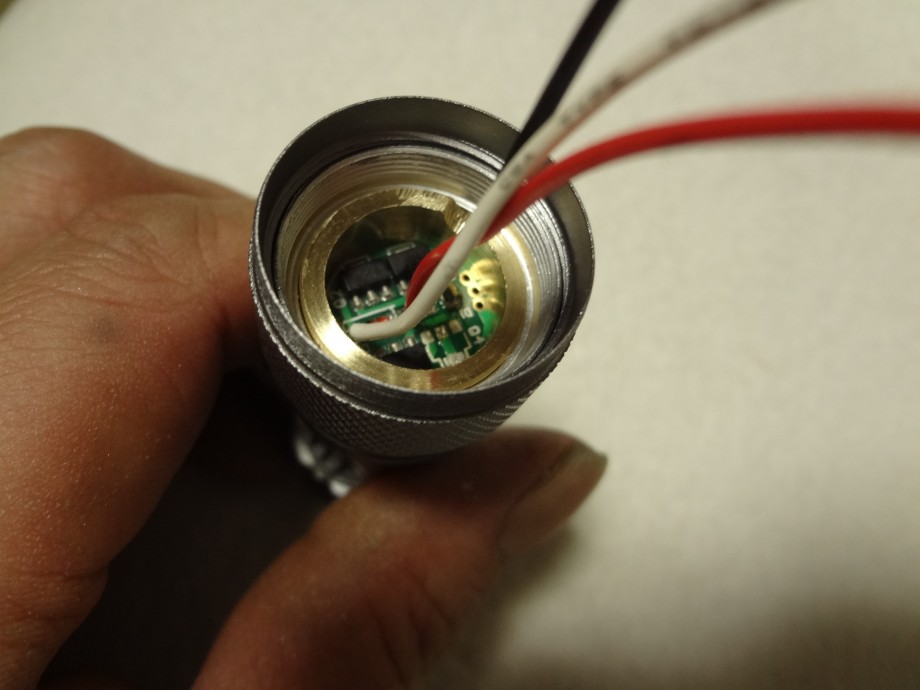

ライトに入れると、こんな状態です。

次にLEDの放熱板に穴を開けます。

簡単に思えますが、LEDが乗っているので、水平が出せません。

そこで、中央に穴が開いた冶具を持って来て、それにセットして、1.2mmの穴を2つ空けました。

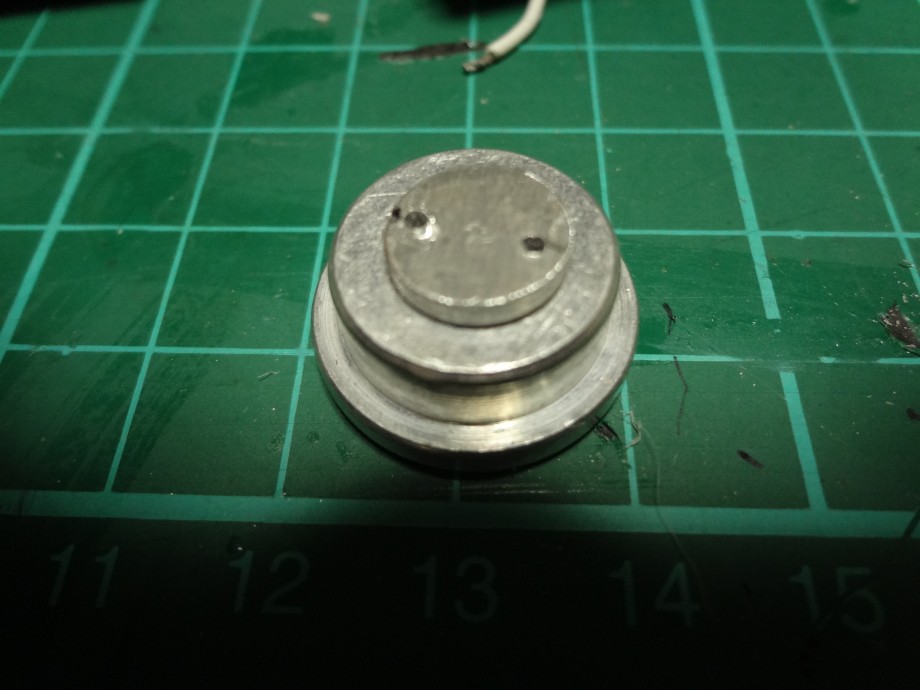

裏側です。
この後、膨らみは、砥石で修正しました。

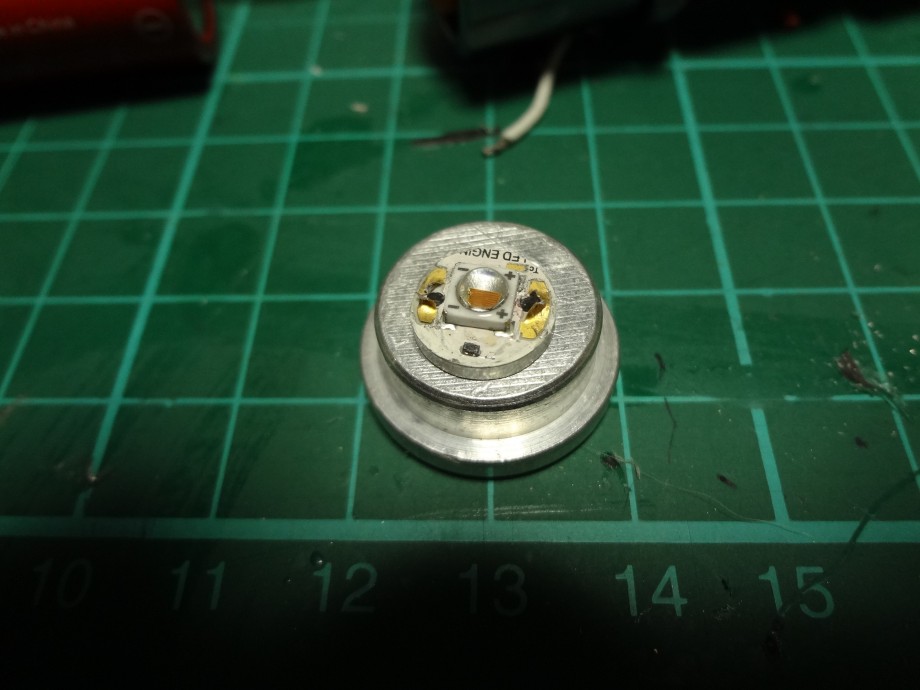

これが表側。

想像して見て下さい。9.5mmの円盤に正確に手作業でドリルを通すのです。LEDに触れたら、終わり・・・、怖い作業でした。(汗)

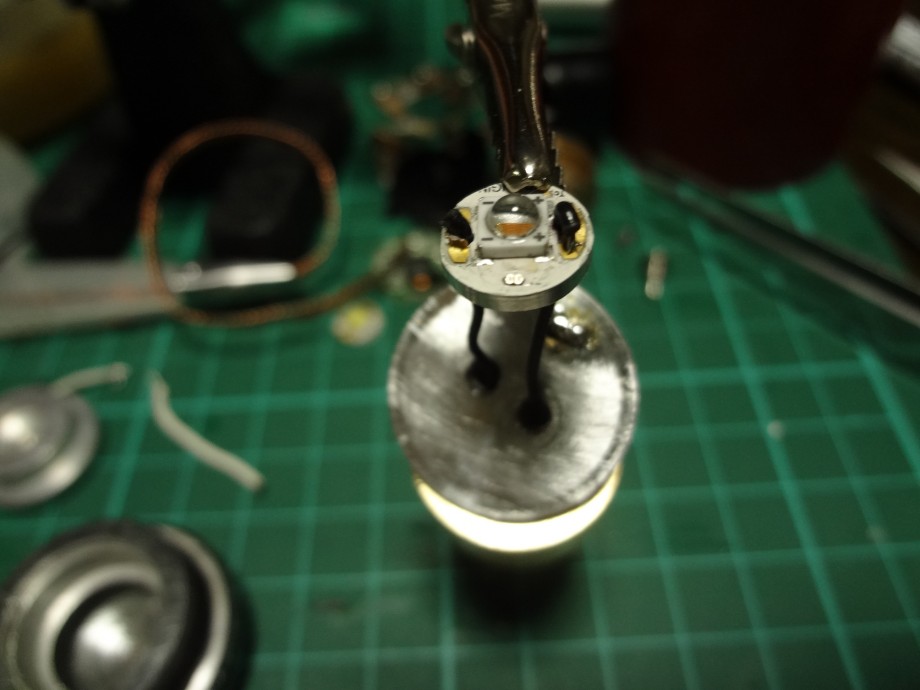

仮組みの状態です。

配線を細い物に交換しています。ナゼかと言うと、
そのまま、放熱板から穴にハンダ付けをすると、
放熱板のアルミを通して電気が流れ、ショートします。
穴を通る部分は、配線の皮膜が必要です。

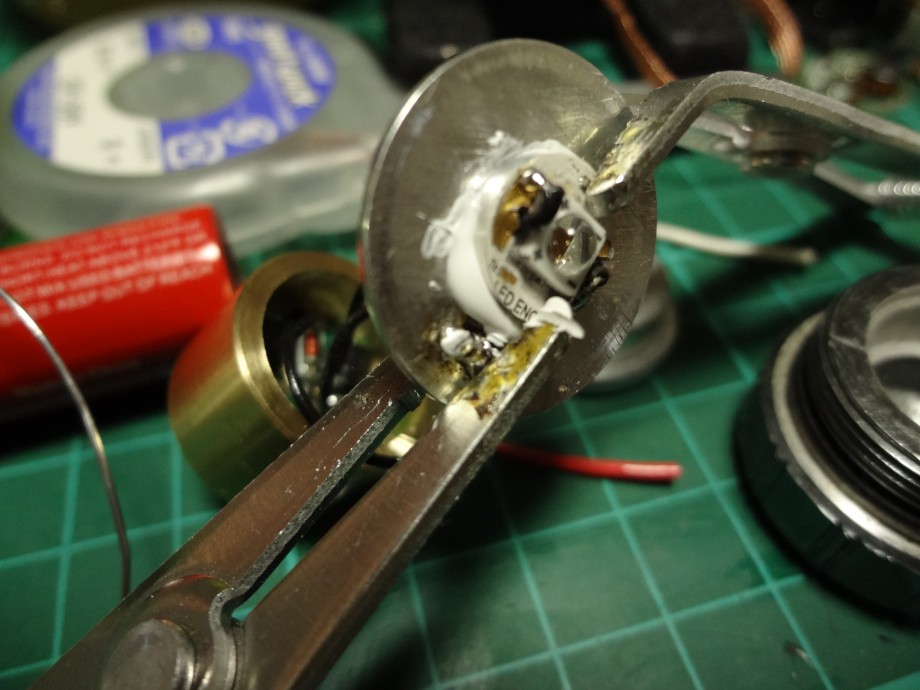

写真的には、汚い出来ですが、LEDに配線後、

放熱シリコンで接着しました。

今夜の作業は、ここまでで、シリコンが固まるのを待ちます。

シリコンの、はみ出した部分をナイフで削り、配線を瞬間接着剤で固定すれば、組み立てが出来ます。



次回をお楽しみに!(笑)
