▼ カーナビスピーカー交換

ジャンル:日記/一般
(車ネタ)

良い音を出そうとしたらスピーカー交換は必須だ。
今回はダイヤトーンＤＳ-Ｇ４００に交換する。
ダイヤトーンの高級スピーカーだ。
ここまでの物はオーディオマニアしか手を出さない代物。

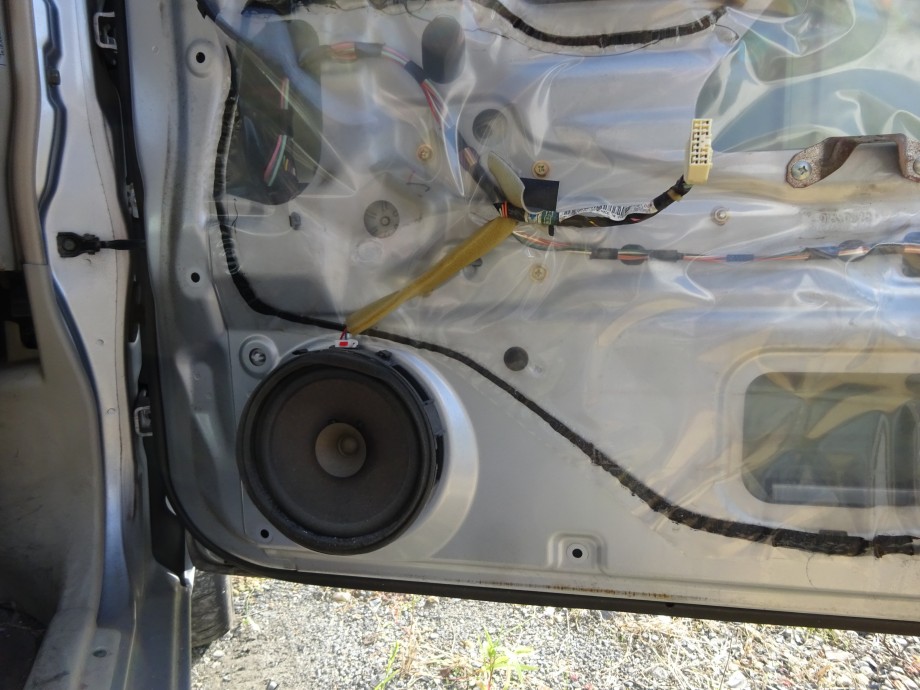

これは標準で車に付いていた物。
外して寸法を測り、捨てます。

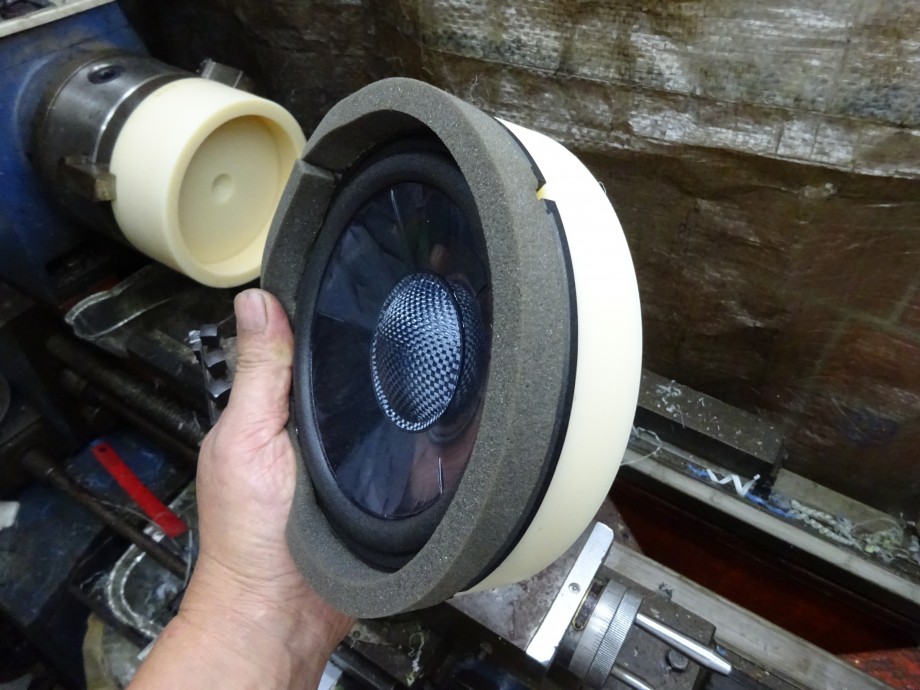

測定した高さ・外径に合わせてＡＢＳ樹脂でスペーサーを削り出します。
ＡＢＳ樹脂はルアーの素材に使われますネ、

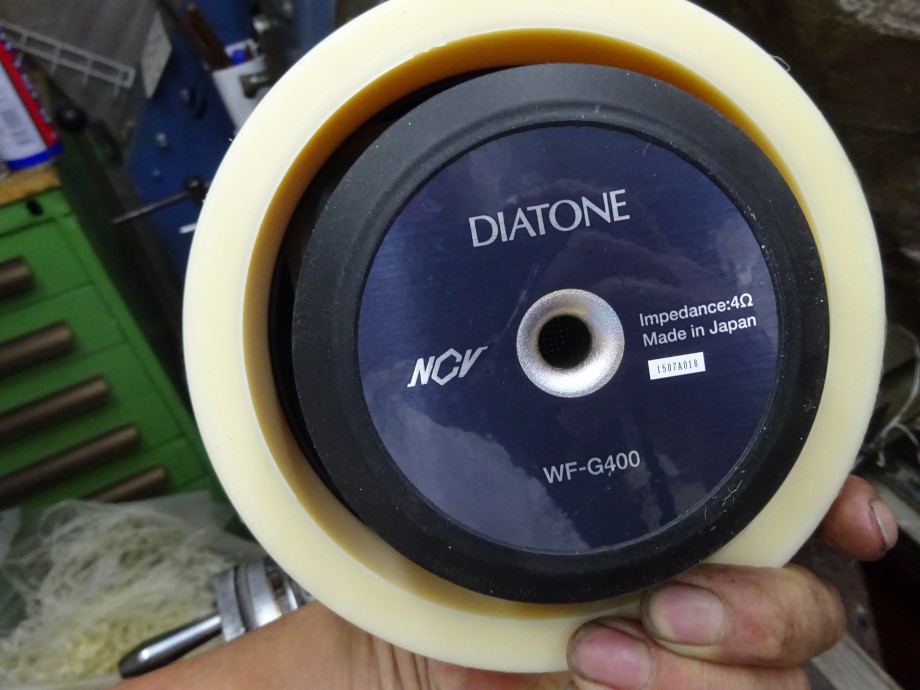

このようになります。

中古で手に入れた物ですが、ちょっとレアでお高いです。

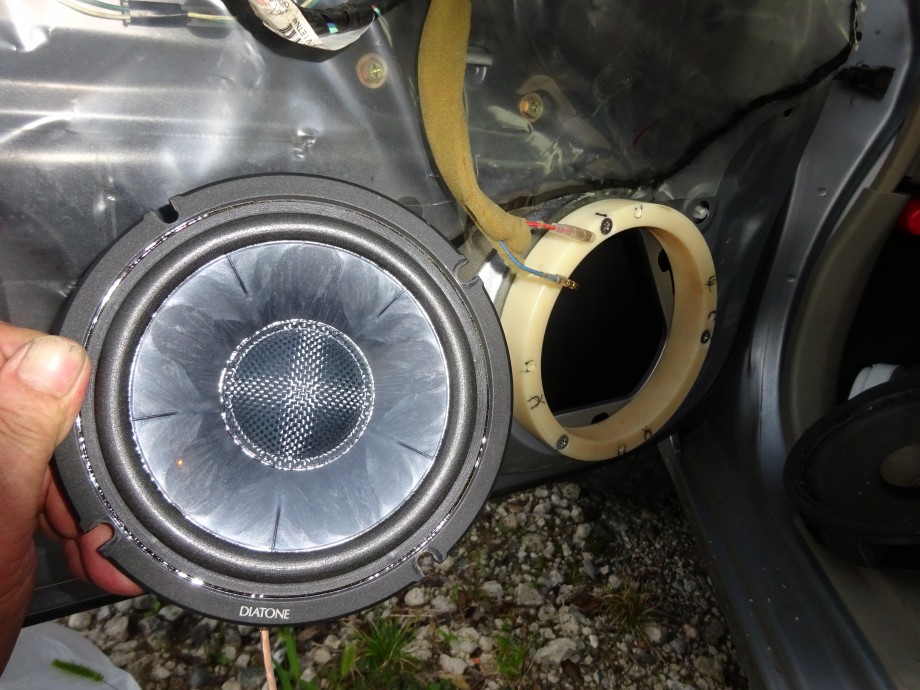

このスペーサーに車体取付穴とスピ－カー取付穴を開けます。

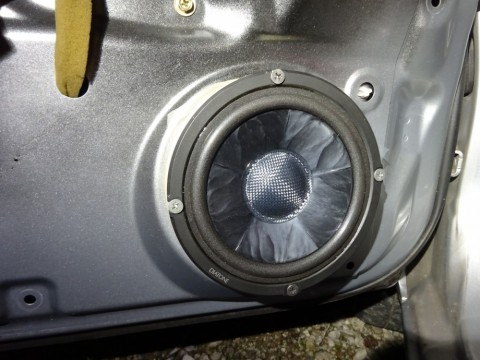

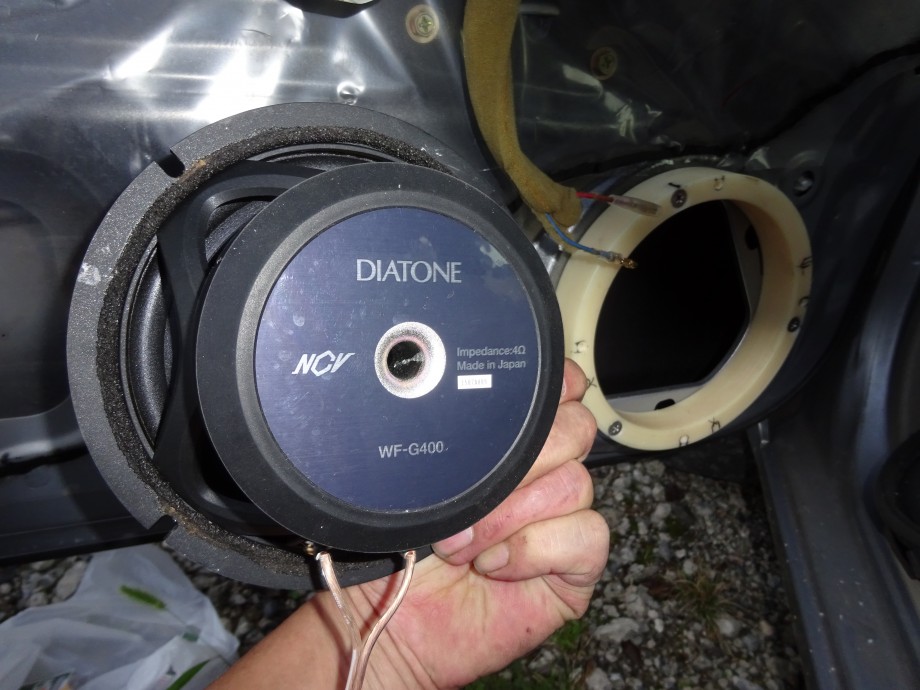

右ドアに取り付け。

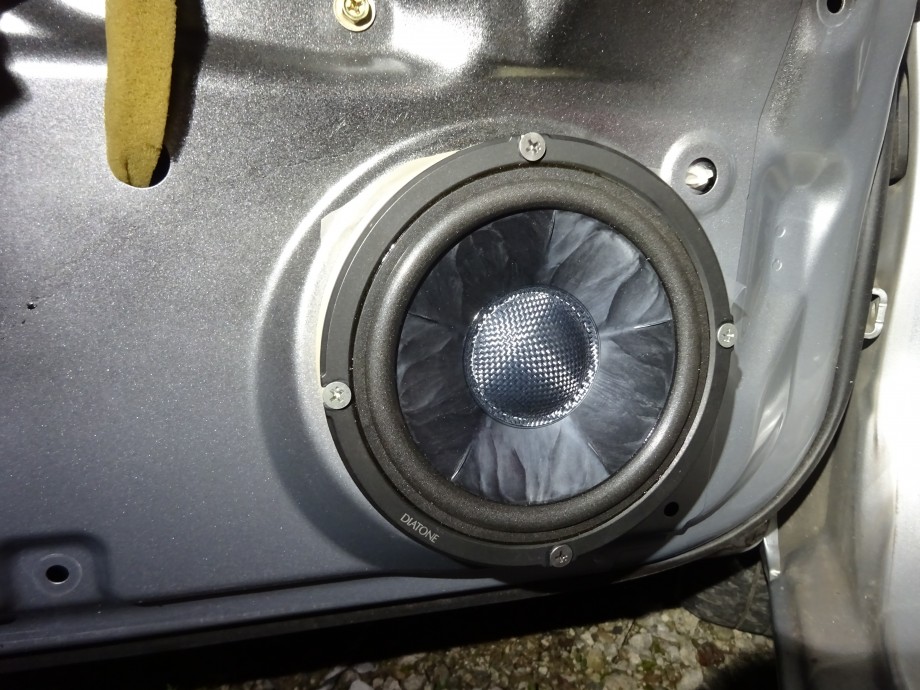

左ドアに取り付け。

スペーサーをボルト止めした後、予め空けてあるネジ穴に締め付けます。

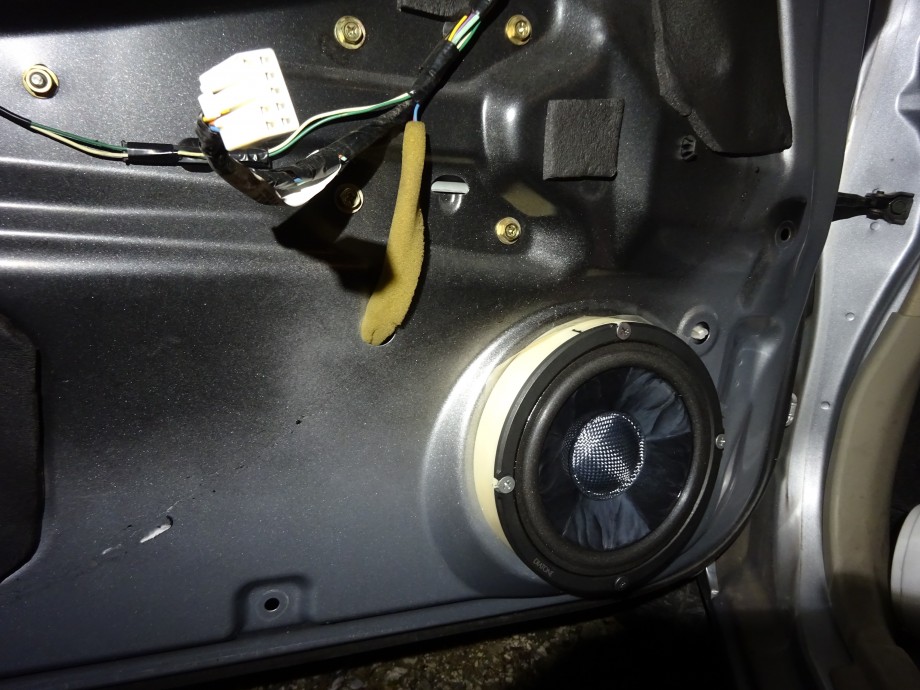

こうなりました。

ガッチリと取り付いています。
裏側の鉄板が貧弱に感じます。
この段階で音出しして見たのですが、
ちょっと良い音程度でした。

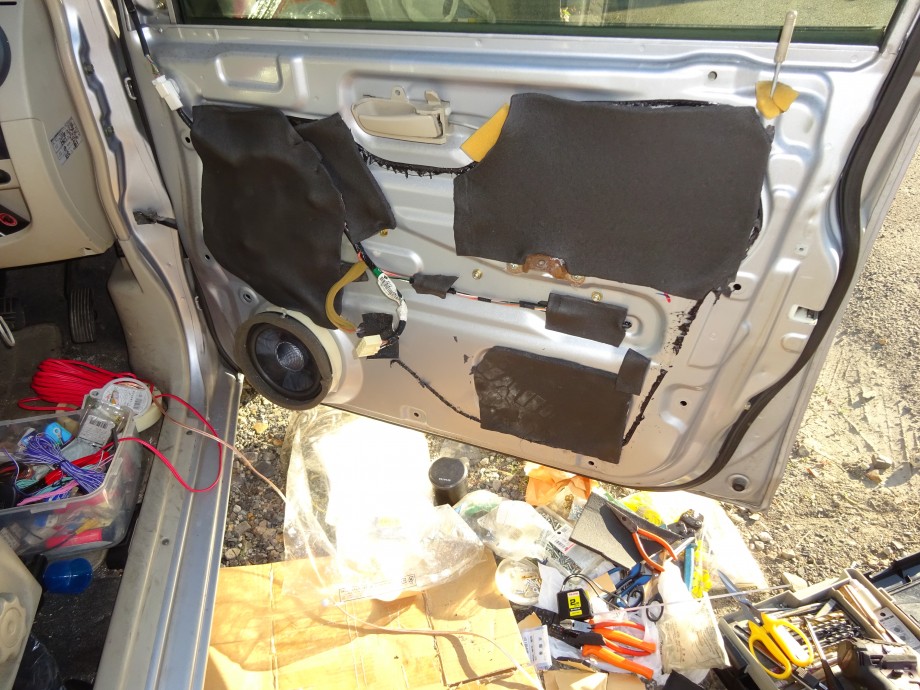

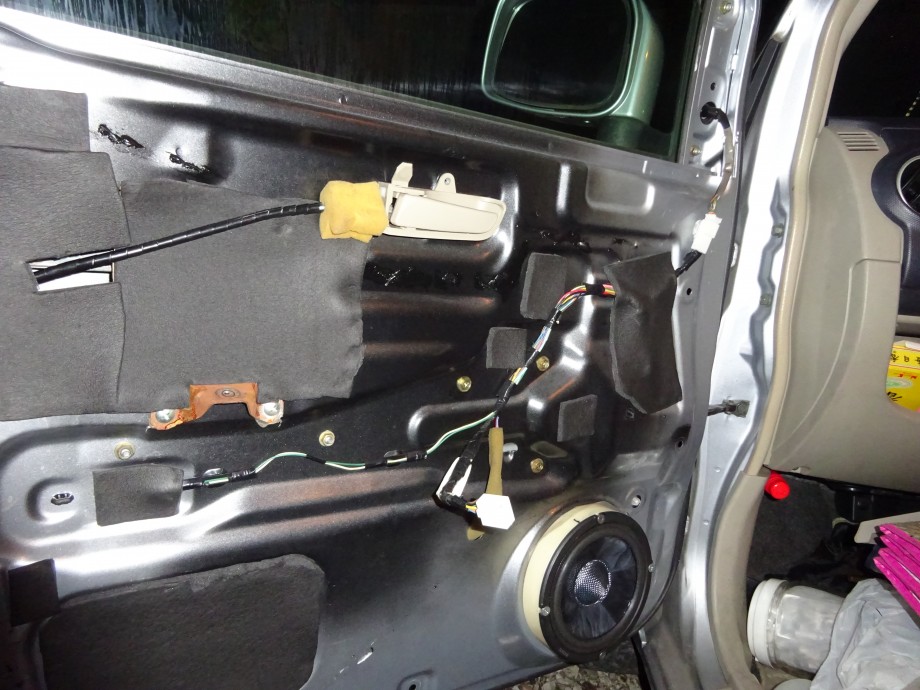

デットニング後、内張を取り付けます。

ツゥイーターを取り付けるのですが、その前に
４つの専用クロスオーバーネットワークを配線します。

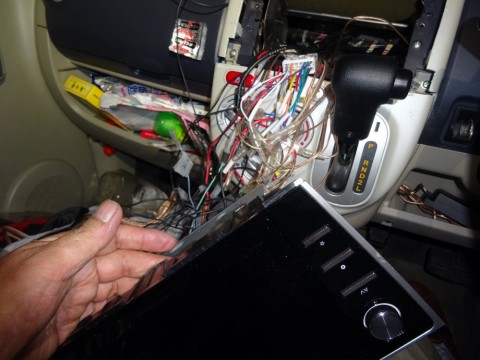

今回は、フロントアンプをドアに配線して、
リヤアンプをツゥイーターに配線します。
１つのスピーカーに１アンプとなるのでスピーカーのポテンシャルを最大限に引き出します。

気持ちがハヤリ、配線の処理を手抜きしました。

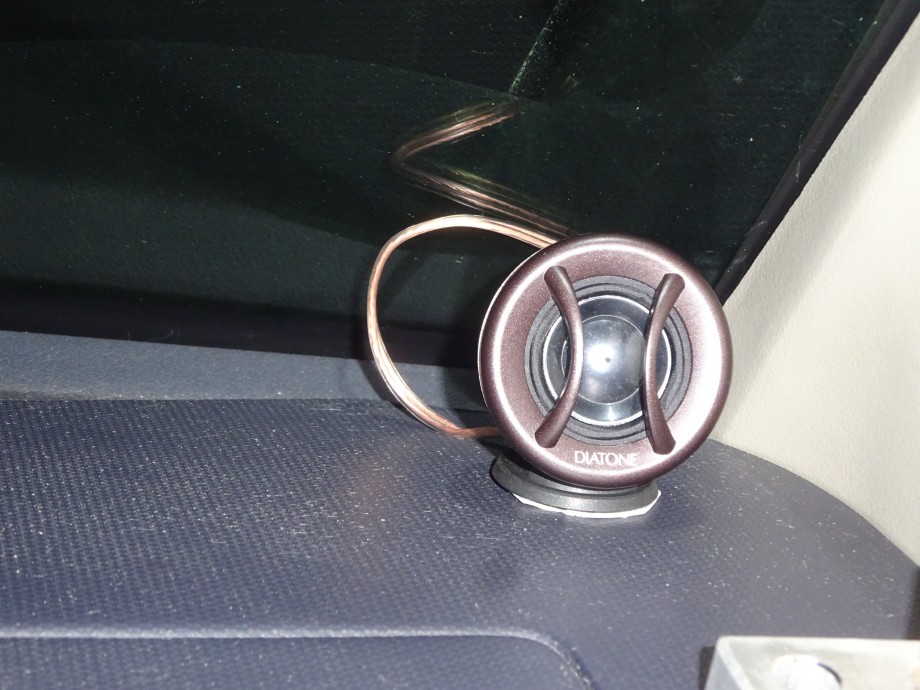

左側です。

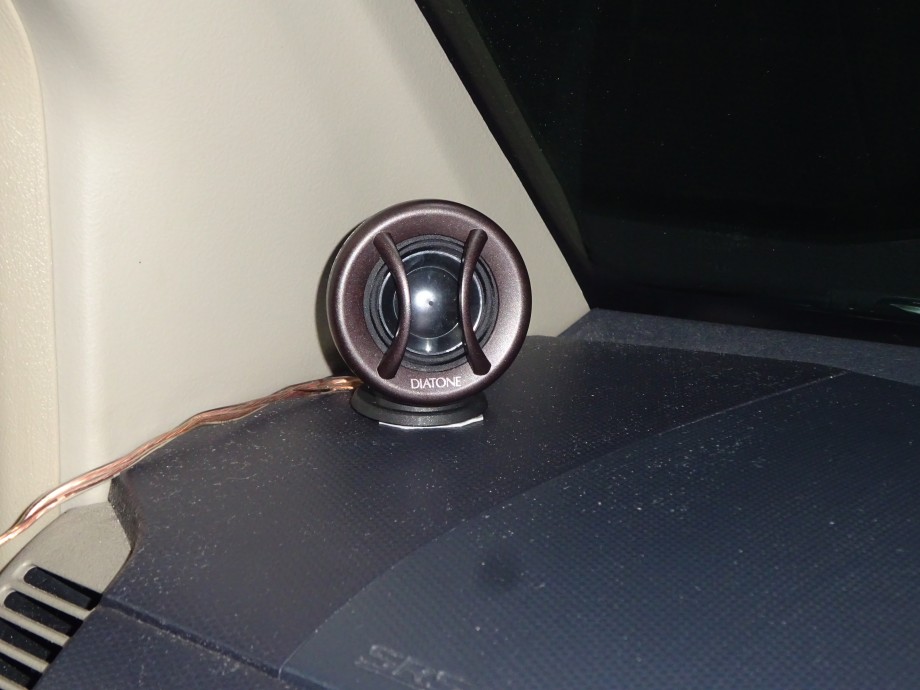

こちらは右側ツゥイーター
ツゥイーターは補助的に考えていましたが、
ツゥイーター・ウーファーのどちらも主役です。
両方が揃って、初めて良い音となるのです。

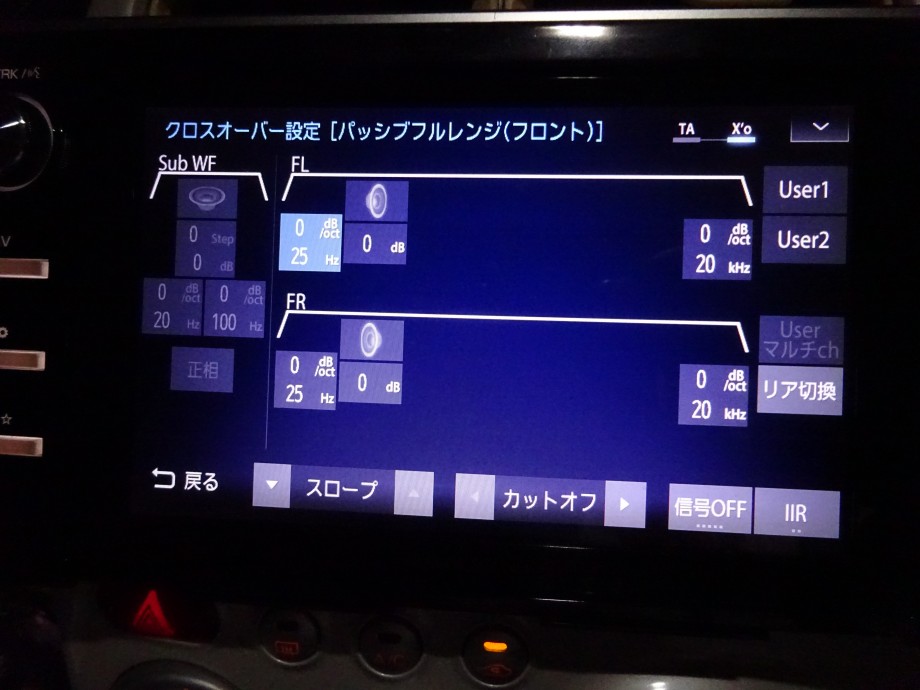

クロスオーバーの設定画面、
最初に車種か、タイプの設定を完了してから、ここを設定します。

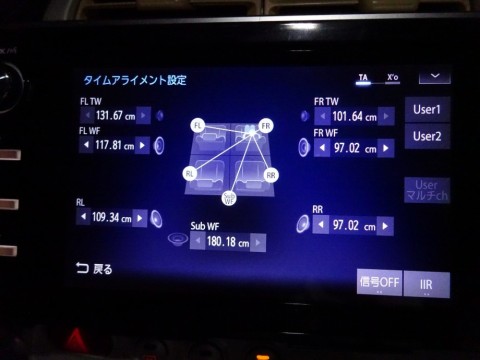

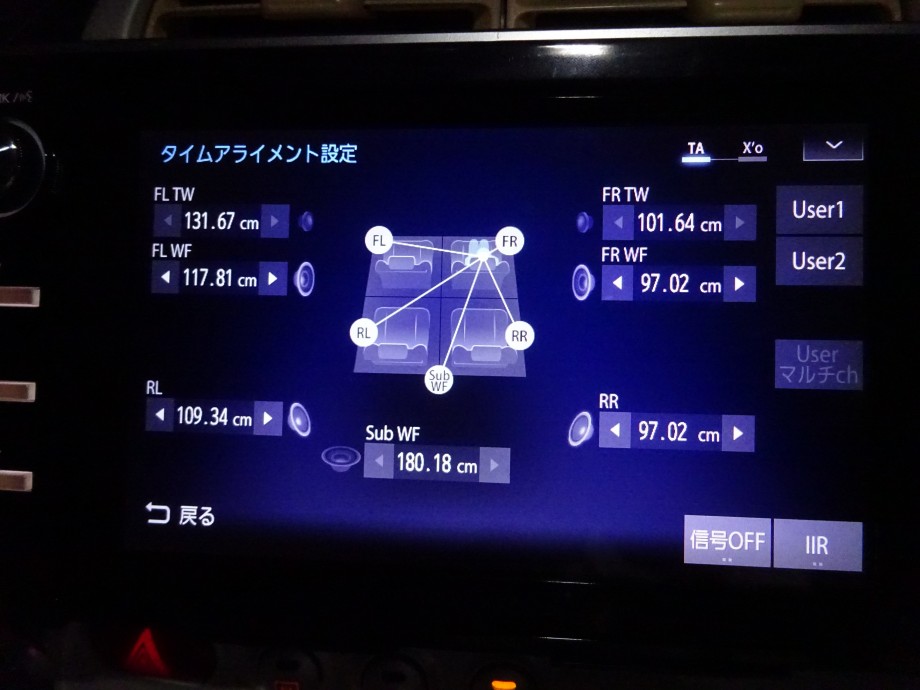

タイムアライメント設定。
各スピーカーの距離を入力します。
これにより、音の到達時間を揃えるでしたか？

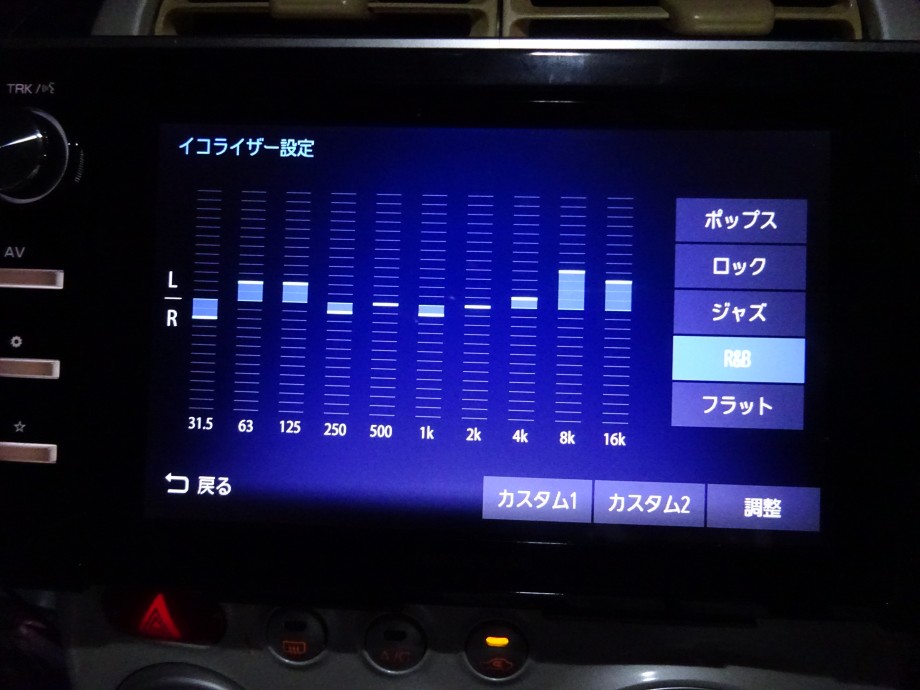

最後に好みの音に合わせます。
プロじゃないので、好みの音にすれば充分かな？
（イジり出すとキリがない泥沼な設定）

そして、試聴。

ボーカル・楽器など、ハッキリと輪郭があり、

艶めかしい音、

物凄く良い、今までで一番良い音でした。

流石はダイヤトーン、コンサートホールに居るみたい。

これは製造中止の機種ですが、今の最新ナビの高級機でも、ここまでの音は出せないんじゃないかな？
さすがはサウンドナビ！

１時間ぐらい車の中で聞いてました。

高級なセットだけはある音でした。
