▼ 閃　６６０ｎｍレッド完成！

ジャンル:日記/一般
(レッドＬＥＤライト)

さて、朝になり、ＬＥＤの接着も上手く行き、組み上げて見ました。

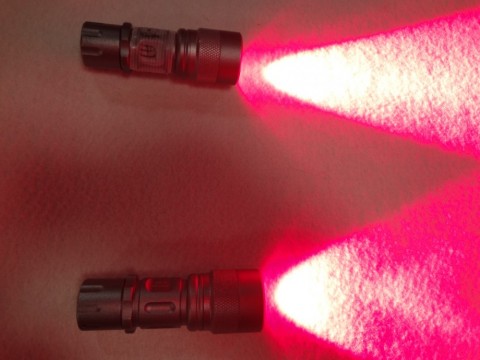

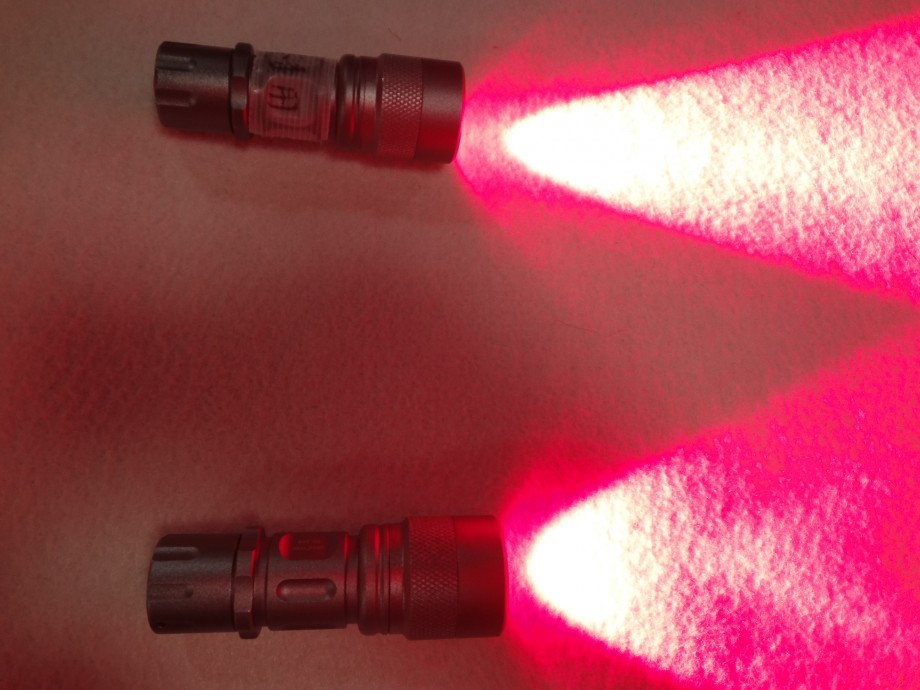

下が昨日の６７０ｎｍレッド

上が今回の６６０ｎｍレッド

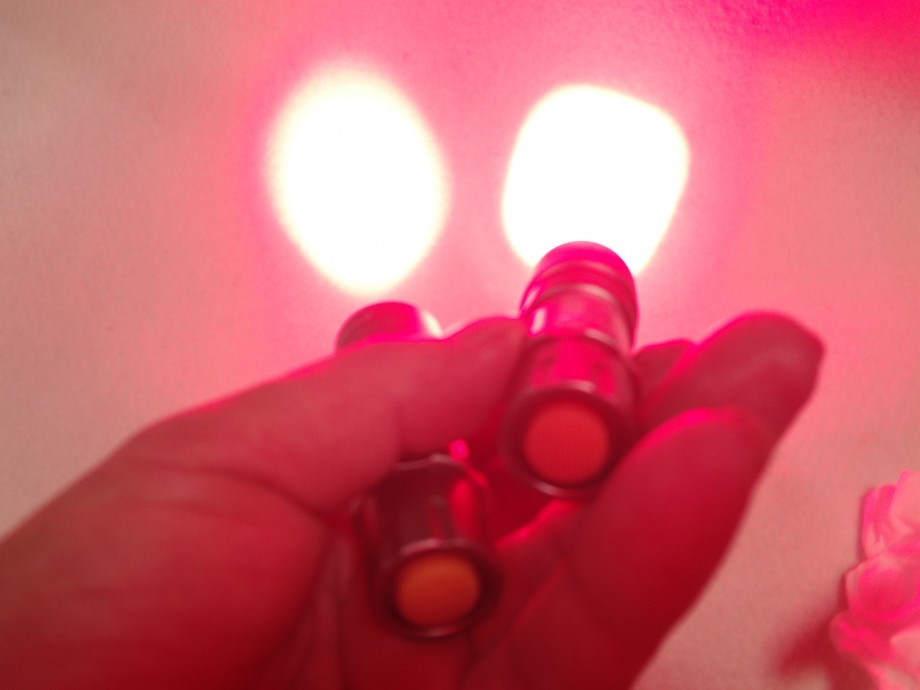

一番ワイドのはずですが、スポット状態です。(汗)

焦点が合っていないようです。

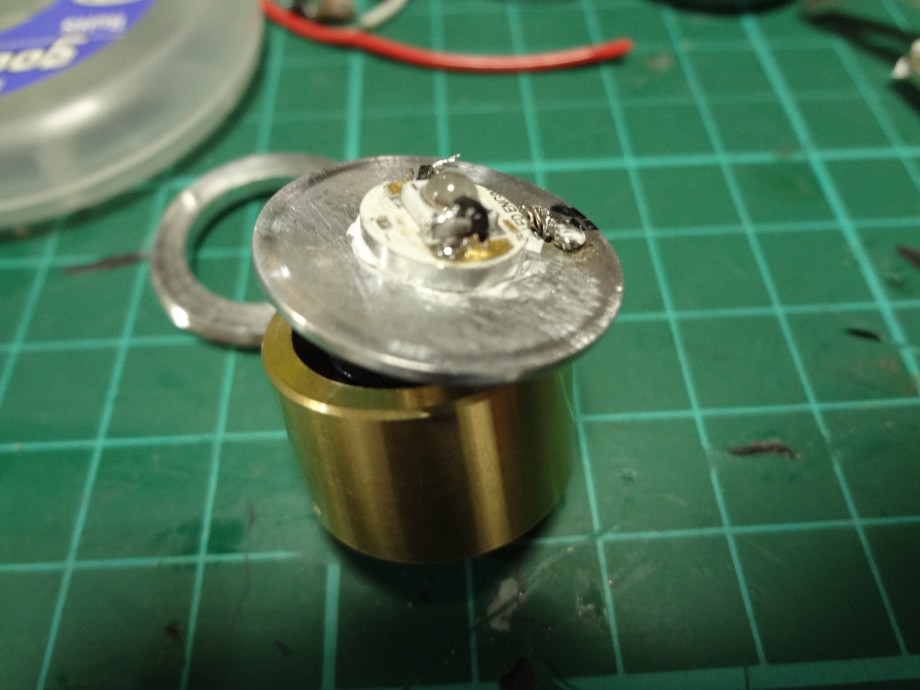

今回のＬＥＤは放熱板が厚いので、ライトの取り付け板の裏側に直接貼り付けていました。

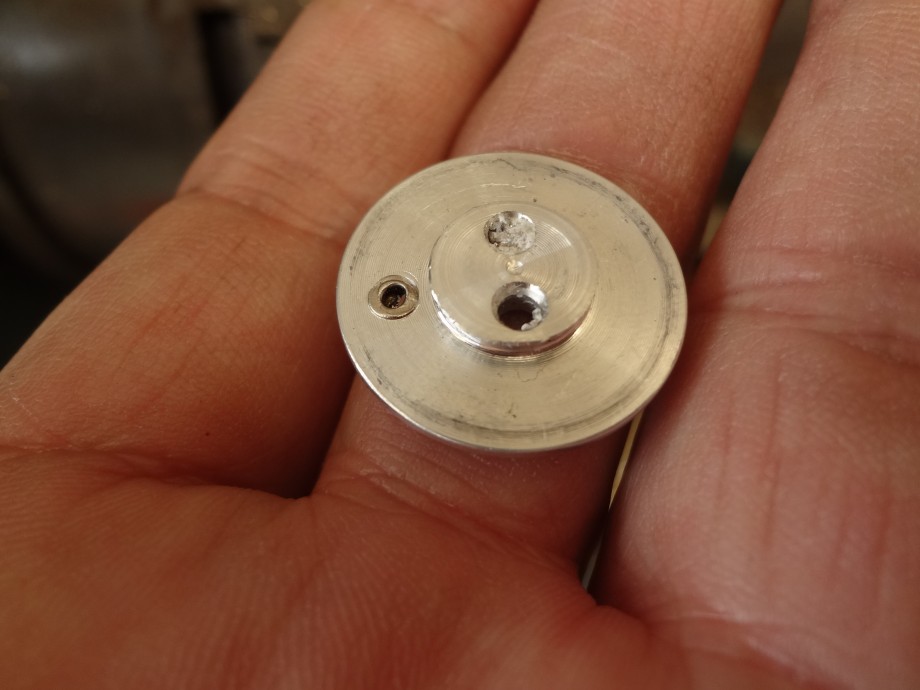

それで、元々のＬＥＤを取り去り、ＬＥＤが張り付くように、段差を削りました。

この後、ＬＥＤの放熱を阻害しないように砥石で修正し、この突起に６６０ｎｍＬＥＤを乗せます。

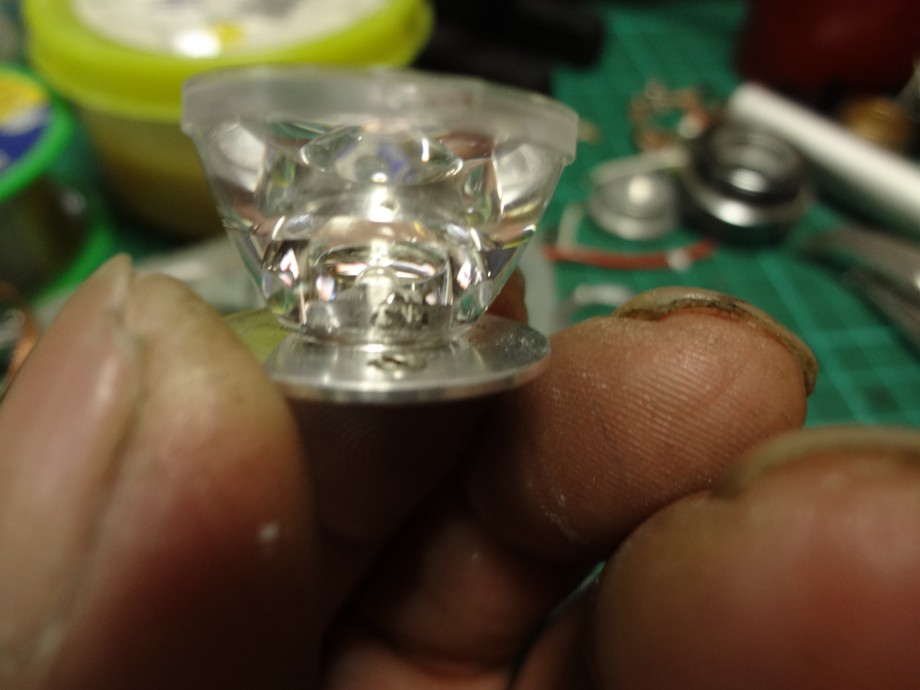

ＬＥＤを乗せて、レンズの奥まで入るかを確認。ＯＫです。

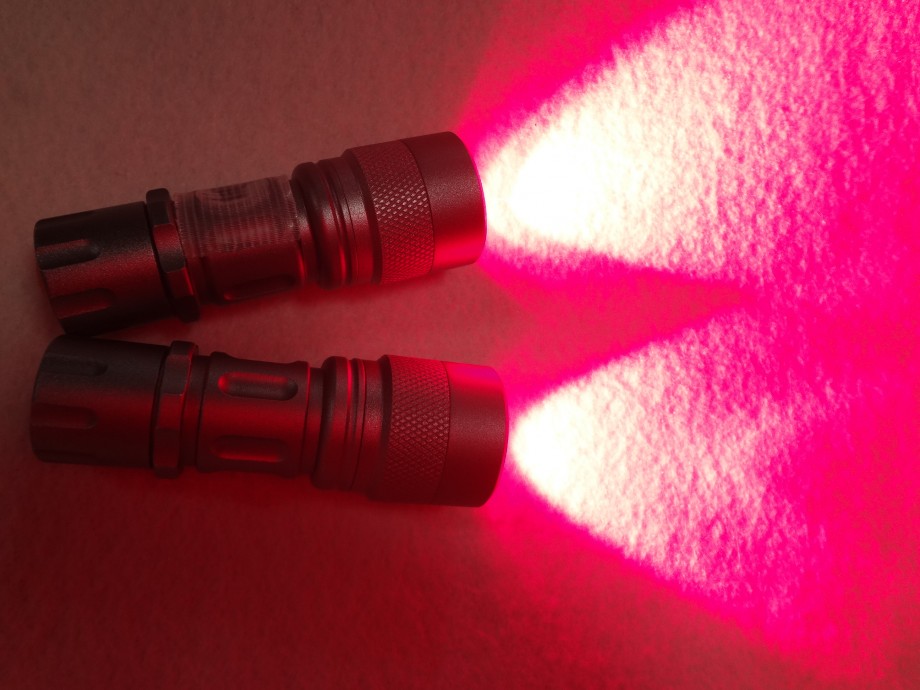

光の広がり方も改善され、焦点の調整も済みました。

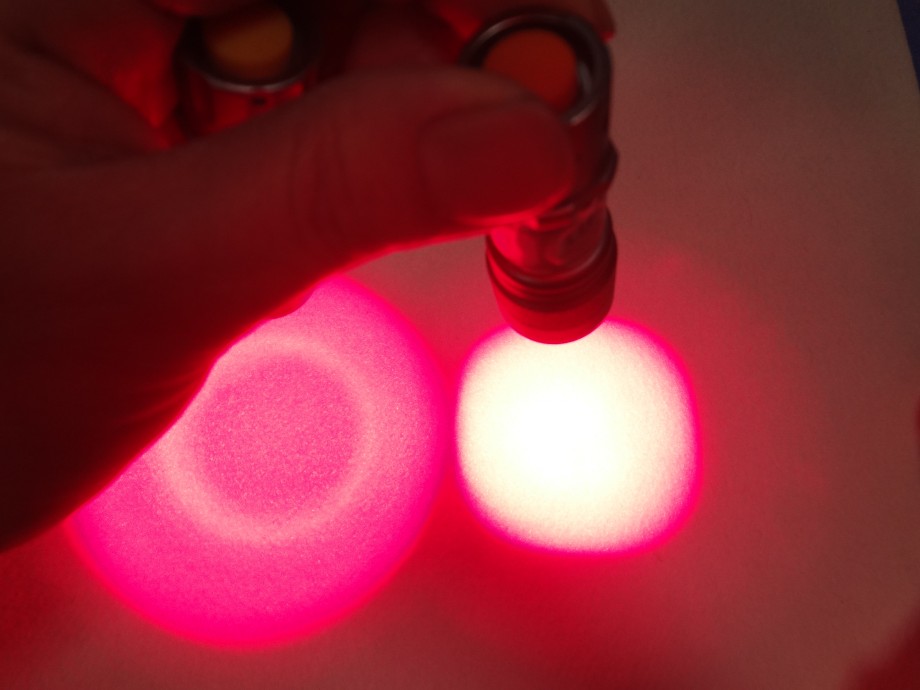

これで、完成です！　（写真はスポット）

感想ですが、６７０ｎｍレッドと６６０ｎｍレッドの違いを説明すると、
６６０ｎｍは１Ａ　１モード
６７０ｎｍは0.7A　１モード（コレ、最新のＬＥＤです）

明るさは、僅かに６６０ｎｍが勝っていますが、発熱もこちらが上です。
初めて使った６７０ｎｍレッドは、当初の期待通りに、かなり明るく、発熱も少ないと言った印象で、点灯時間もコチラが長いので、超小型ライトとしては、６７０ｎｍの方が実用性が有りそうです。

※　色は、どちらも変わらないようでした。

2014年5月2日
コメント(2)

コメントを見る

みんなからのコメントコメントする

超高難度のワンオフ、本当にご苦労をお掛けしてしまいました。

次のドラマが待ち遠しい数日間でした。
（同時に想像以上の苦労をかけてしまったなと）

ここに至るまでの課題山ずみだったことをクリアしていく柔らか頭と腕前、確かに普通の人はやりませんね（笑）
いや、できませんねが正解かも？

660nm愛用者として新670nmの波長。
その人間には見えない側に寄せた波長がどの程度なのか興味津々でしたが、写真で見る限り差はあまり感じません。
（肉眼で見るのと違うとは思いますが）

自作さんの「実際やってみないとわからんでしょ！」の一言。その前向きな考え方は何にしても大切ですね。

夢とロマンを本当にありがとうございました。

AAコメントする
2014年5月2日

三平

東京都

自作ライト

愛知県

>三平さん
今回、なぜ６７０ｎｍディープレッドを使う事を提案したかですが、元々、６６０ｎｍＬＥＤを使うと発熱する事が分かっていました。
使えない可能性がある仕様だったと言う事です。
しかし、三平さんは、不可視寄りにコダワリがある。
そこで、海のものとも山のものとも分からない新型６７０ｎｍＬＥＤを試す事を提案しました。（当然、この部分は赤字になる）
見た目は同じですが、ライトとしての性能（総合的な完成度）は、６７０ｎｍ仕様が上と思います。
流れる電流が少ないと暗いと言うのは、思い込みです。
（それでも、元々の物より、流してますが・・・）
最新ＬＥＤは少ない電流でも、それなりに明るいです。そしてランタイムが伸びます。（この部分は小型ライトとしては、非常に重要な事です）
ぜひ、フィールドで試して下さい。

コメントする
2014年5月2日

ついに完成ですね♪
確実にｽｷﾙupしましたねー(*´∀｀)
次はどんな難題が持ち込まれるか、ワクワクします(・∀・)

AAコメントする
2014年5月2日

tom24

富山県

自作ライト

愛知県

>tom24さん
休みが潰れるので、これ以上、難題を持ち込む事は御遠慮願います(笑)
今回は、熱意に負けて受けました。(泣)
自分の読みが甘く、ここまでやらなければならないとは想像できませんでした。(汗)
国産ライトは、汎用品を使ってないので、改造は無理ですネ、
改造は、新しく新型ライトを作る事と変わりません。
御理解をお願いします。

もし、ここまでやって、依頼者が気に入らない場合、ショックで立ち直れなくなります。
