▼ ６７０ｎｍレッド完成！
- ジャンル:日記/一般
- (レッドＬＥＤライト)
まず、６７０ｎｍレッドライトが完成しました。
これが完成した状態です。

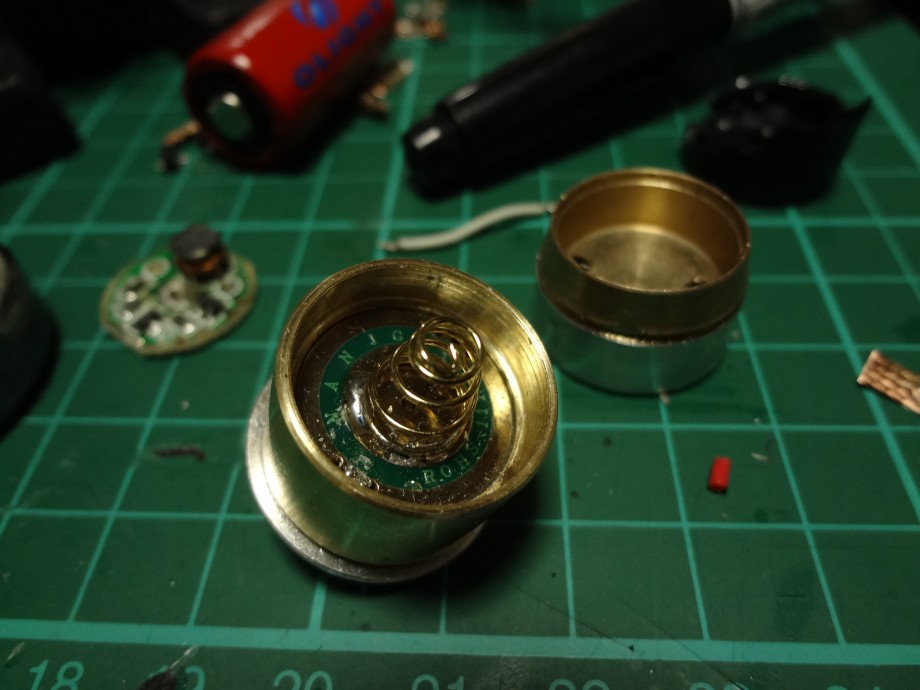

サーキットボードを深く埋め込み、打ち込みです。
スプリングを追加して、電池ケースの長さに自由度を持たせました。
残念ながら、１個目のサーキットボードは死にました。（新品に交換しています）
組み込んだ状態です。
電池ケースが深くなっています。
これで、リチュームイオン１６３４０充電池（３．７Ｖ）プロテクト回路付を使用する事ができます。
サーキットボードはＬＥＤの最高電流に合わせ、
０．７Ａに改造しています。

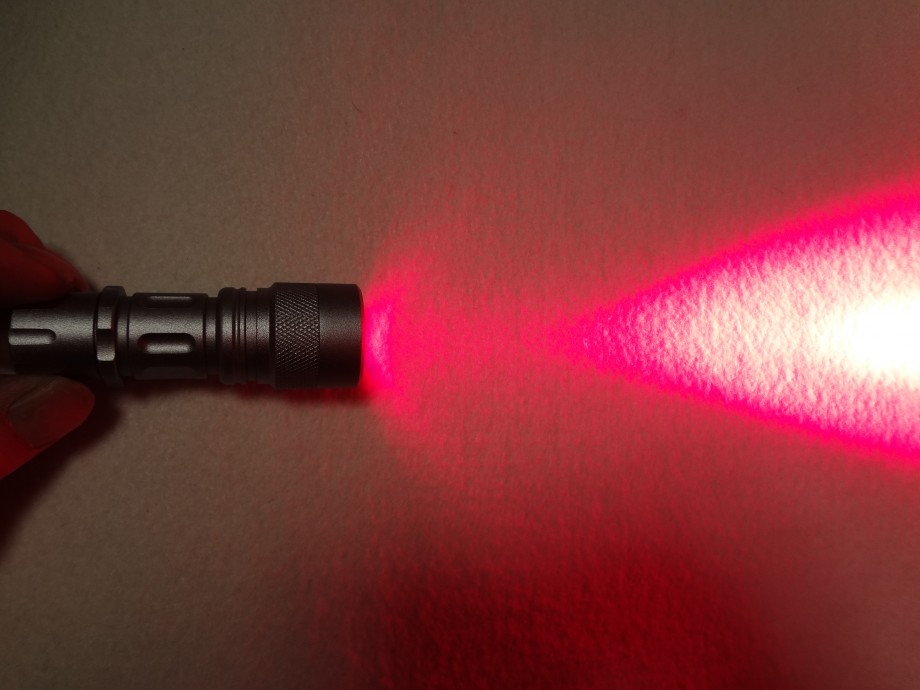

ワイド
スポットです。

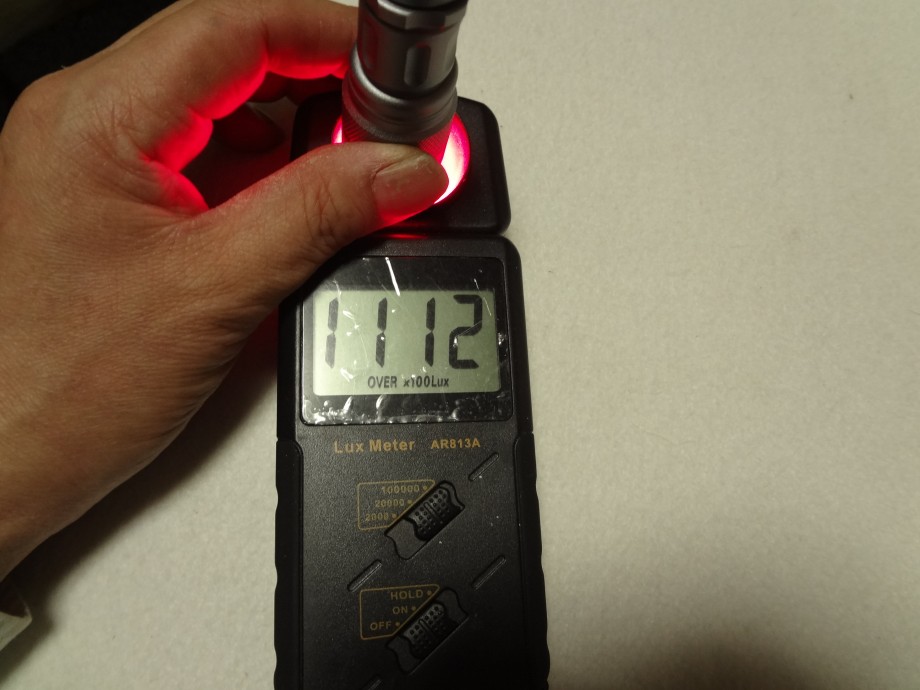

新６７０ｎｍレッドを照度計で測定して見ました。
数値はルックスで、表示されている数値に×100です。

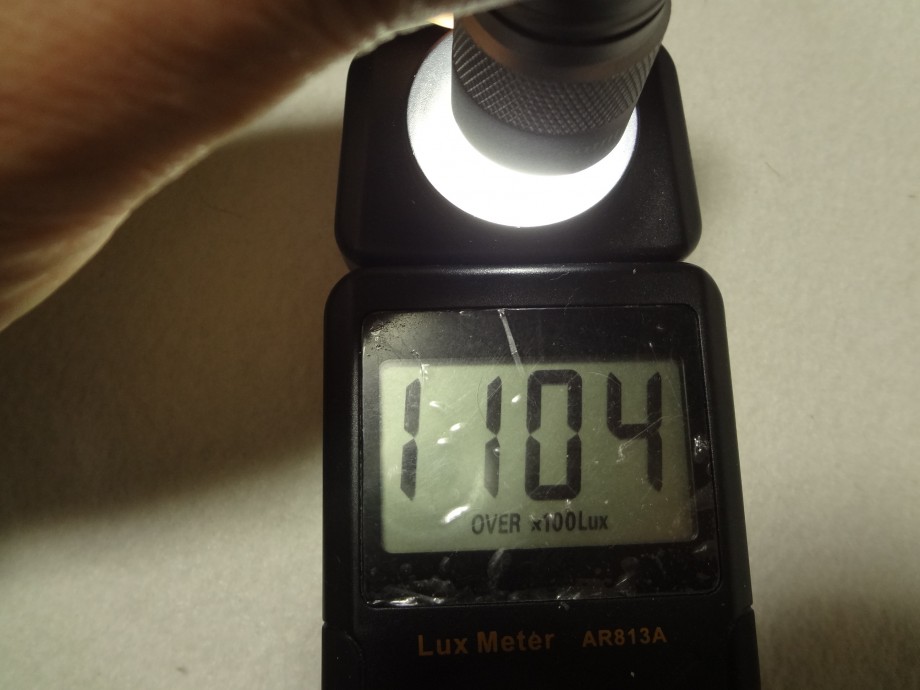

参考までに、１５０ルーメンのＳＧ-３０９を測定して見ます。
この数値がＭＡＸです。
６７０ｎｍレッドは、消費電流が少なめで、充分に実用に耐える明るさでした。
照度計は、最高の照度を表示するだけなので、参考程度に見て下さい。

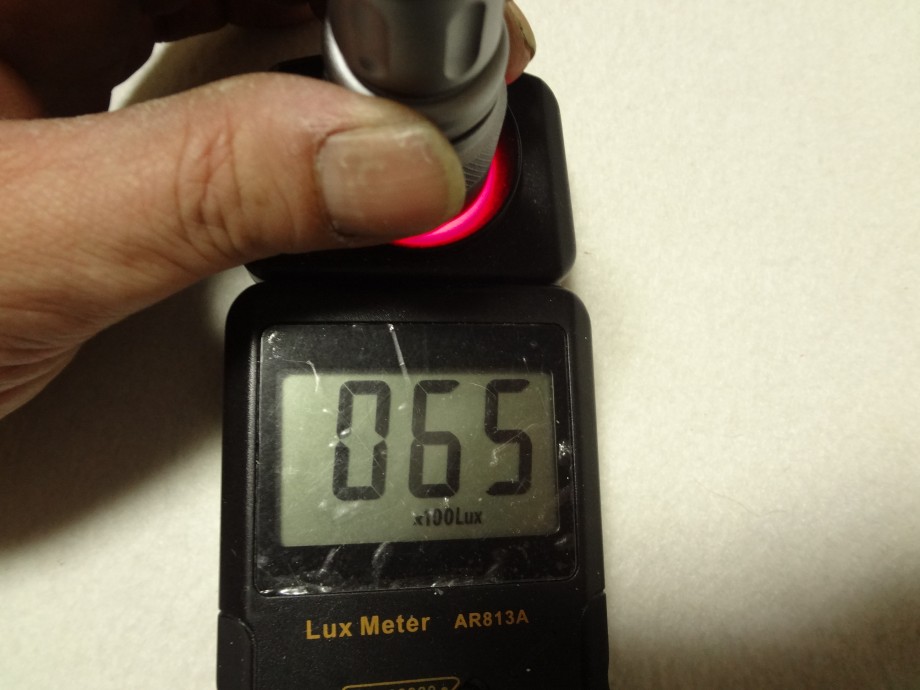

更に・・・、６７０ｎｍレッドにＣＲ１２３Ａ（３．０V）を入れて測定して見ました。
この数値では、使い物になりません。
ＣＲ１２３Ａは、使えないようです。(汗)

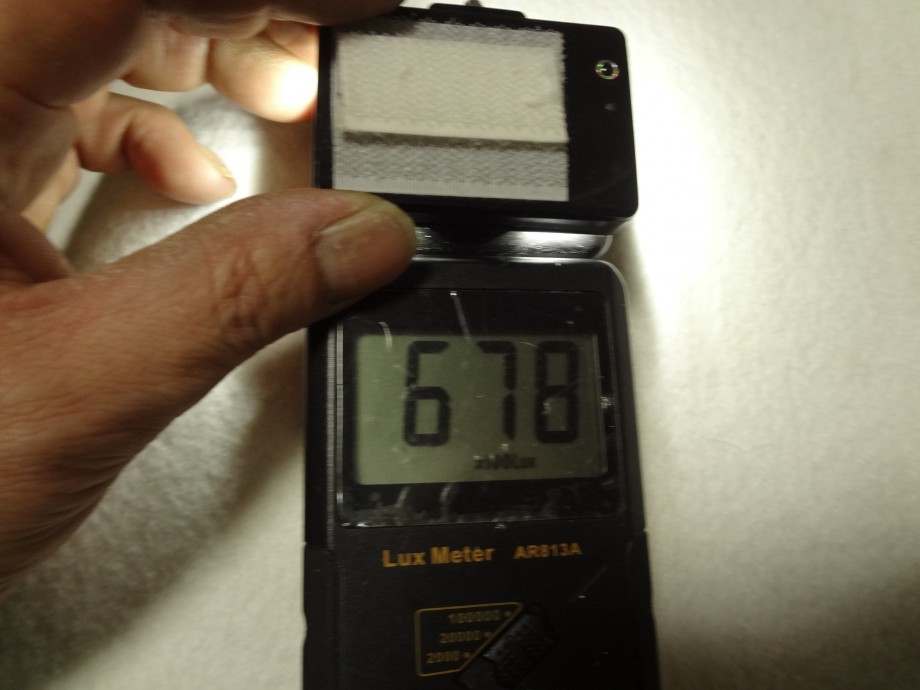

３２灯ＬＥＤライトも測定して見ました。
この数値は、恐らくＬＥＤ１個の最高照度を表していると思います。（全体的な総合の数値ではない）
次は、本番の６６０ｎｍレッドライトになります。
これが完成した状態です。
サーキットボードを深く埋め込み、打ち込みです。
スプリングを追加して、電池ケースの長さに自由度を持たせました。
残念ながら、１個目のサーキットボードは死にました。（新品に交換しています）
組み込んだ状態です。
電池ケースが深くなっています。
これで、リチュームイオン１６３４０充電池（３．７Ｖ）プロテクト回路付を使用する事ができます。
サーキットボードはＬＥＤの最高電流に合わせ、
０．７Ａに改造しています。
ワイド
スポットです。
新６７０ｎｍレッドを照度計で測定して見ました。
数値はルックスで、表示されている数値に×100です。
参考までに、１５０ルーメンのＳＧ-３０９を測定して見ます。
この数値がＭＡＸです。
６７０ｎｍレッドは、消費電流が少なめで、充分に実用に耐える明るさでした。
照度計は、最高の照度を表示するだけなので、参考程度に見て下さい。
更に・・・、６７０ｎｍレッドにＣＲ１２３Ａ（３．０V）を入れて測定して見ました。
この数値では、使い物になりません。
ＣＲ１２３Ａは、使えないようです。(汗)
３２灯ＬＥＤライトも測定して見ました。
この数値は、恐らくＬＥＤ１個の最高照度を表していると思います。（全体的な総合の数値ではない）
次は、本番の６６０ｎｍレッドライトになります。
- 2014年4月30日
