▼ 人工的ナブラ発生装置 ４
- ジャンル:日記/一般
- (ブルーＬＥＤライト)
以前のログからの続きなので、もし、興味が有る方は、過去ログを参照して下さい。
人工的ナブラ発生装置 １
人工的ナブラ発生装置 ２
人工的ナブラ発生装置 ３
新型のロイヤルブルーＬＥＤが入荷したので、テスト用で組み上げて見ました。
これは僅かにパワーアップしています。
このレベルになると、発熱が凄くなって来るので、
ダイバーライトに入れる事は出来ません。
ズーム付ヘッドライトに組み込みです。

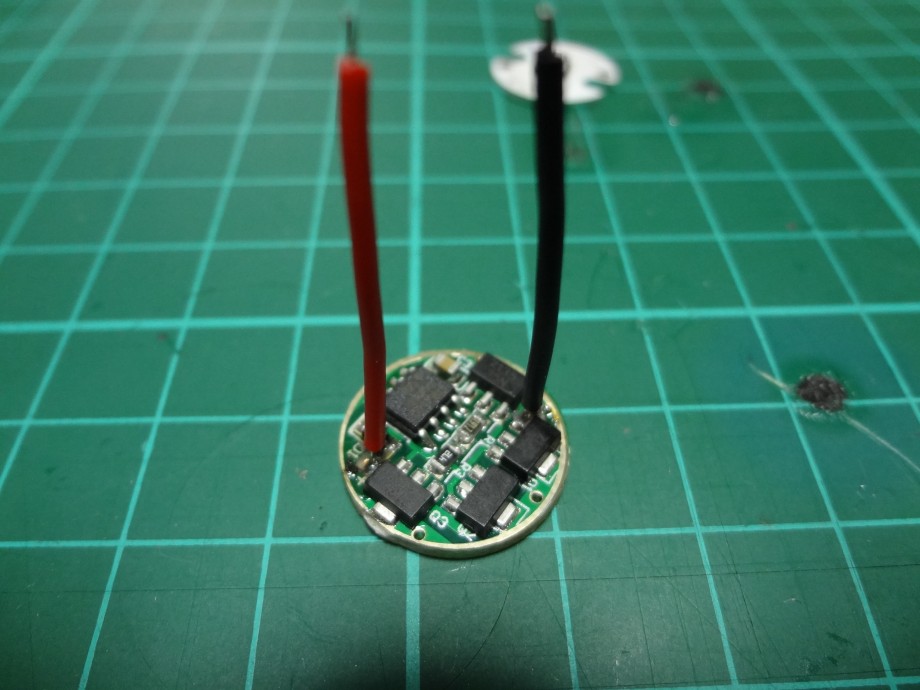

ちょっと太めのコードをハンダ付けして、
組み込みました。

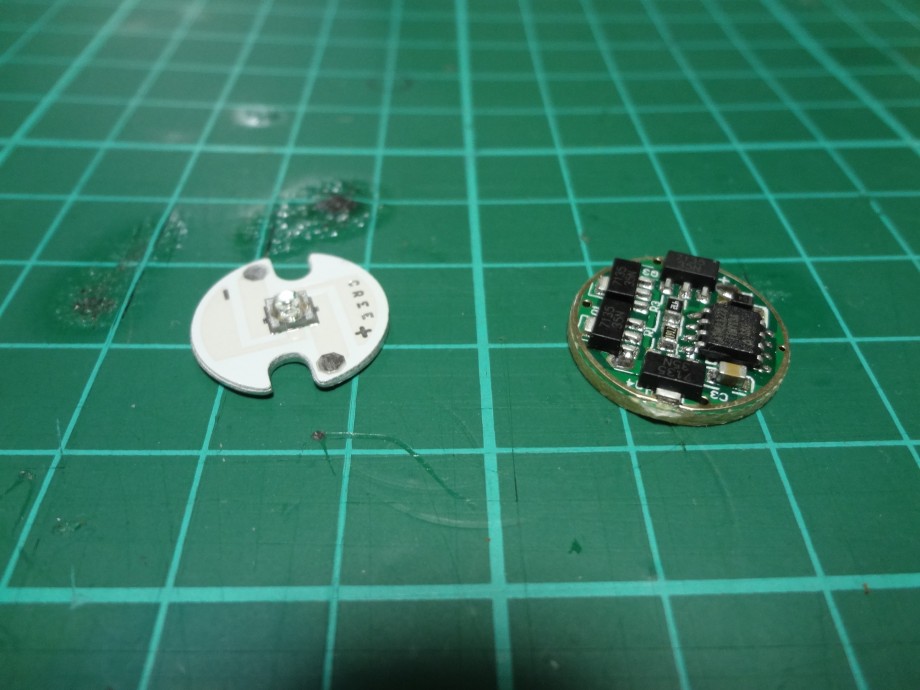

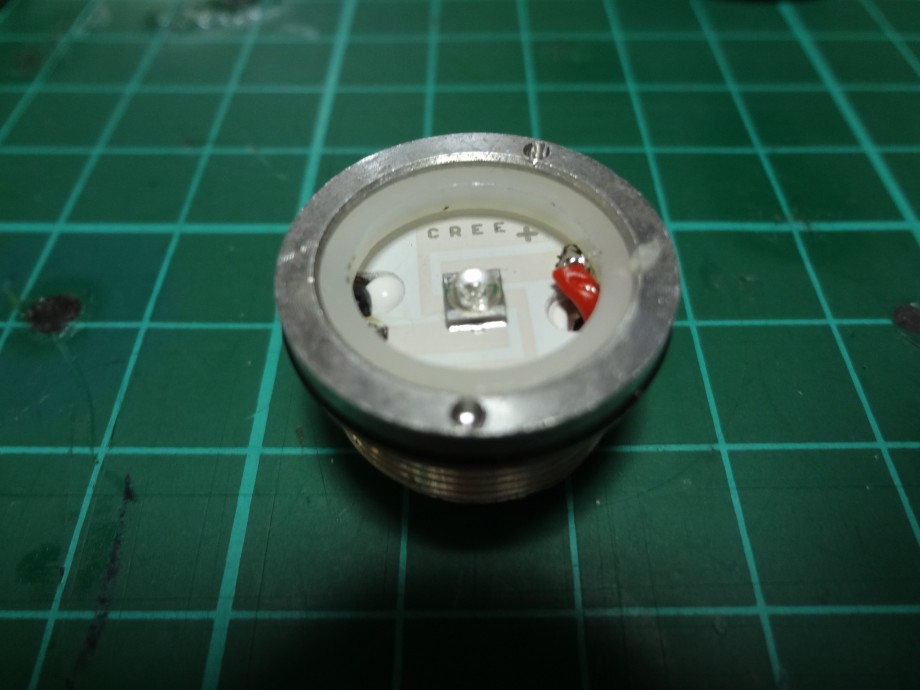

これも温度規格が変わった新型ﾛｲﾔﾙﾌﾞﾙｰです。
ダイバーライトに組み込むＬＥＤの１．５倍程度？

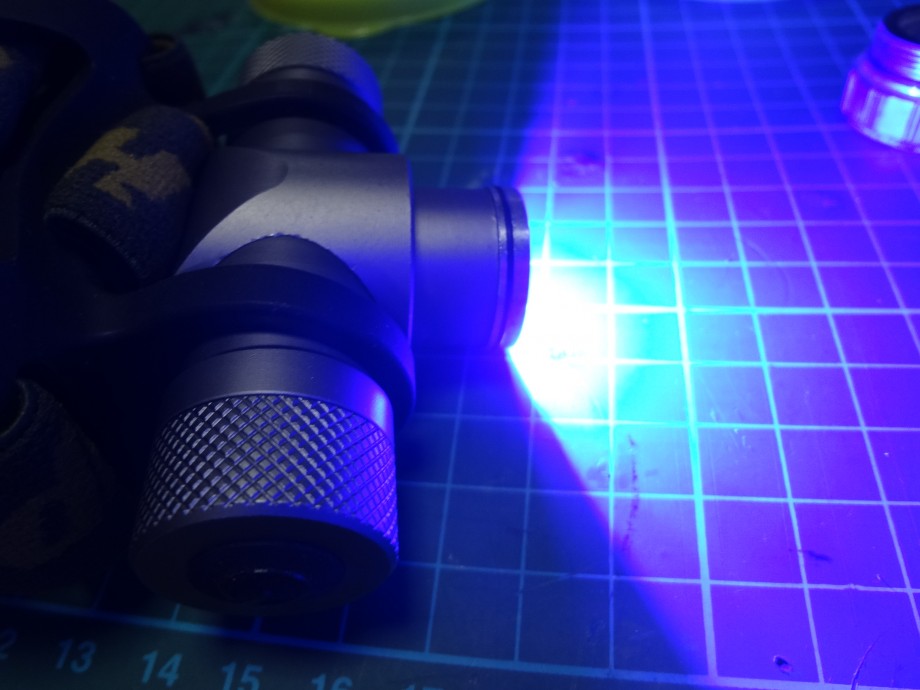

点灯テストして、

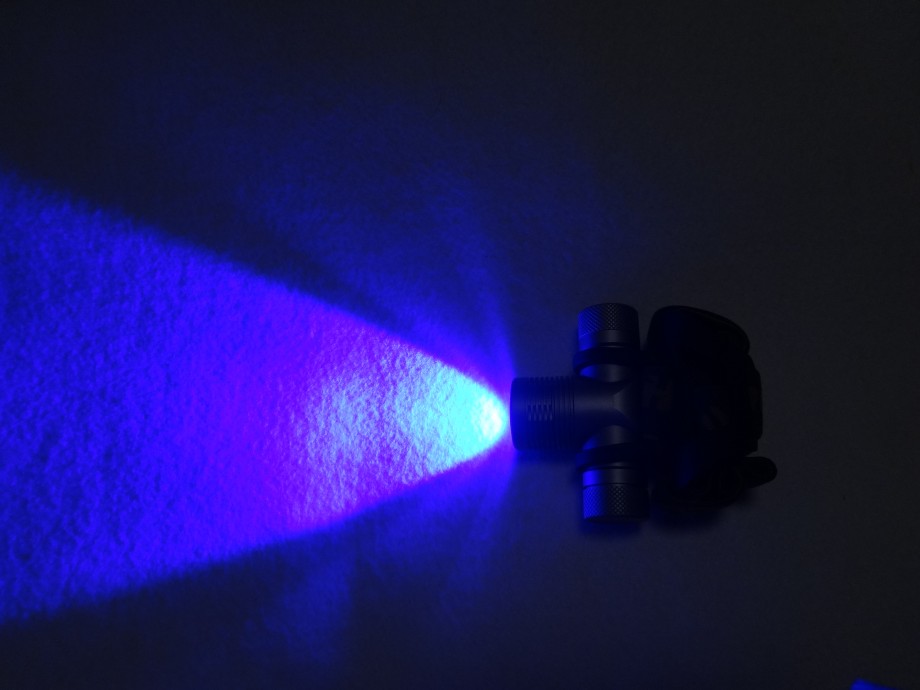

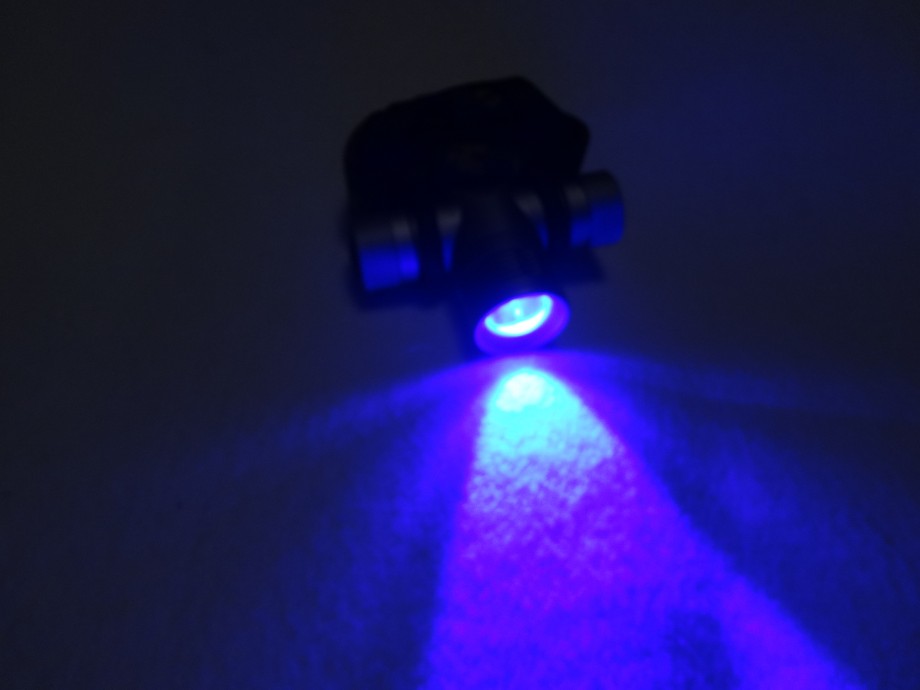

完成です！これがワイド

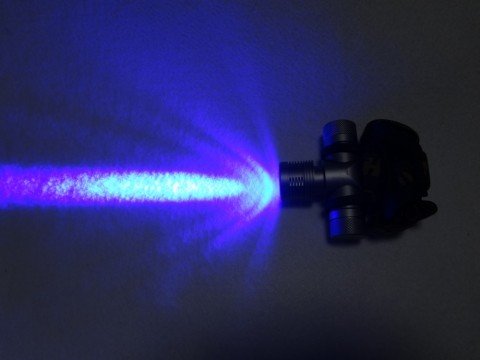

これはスポットです。

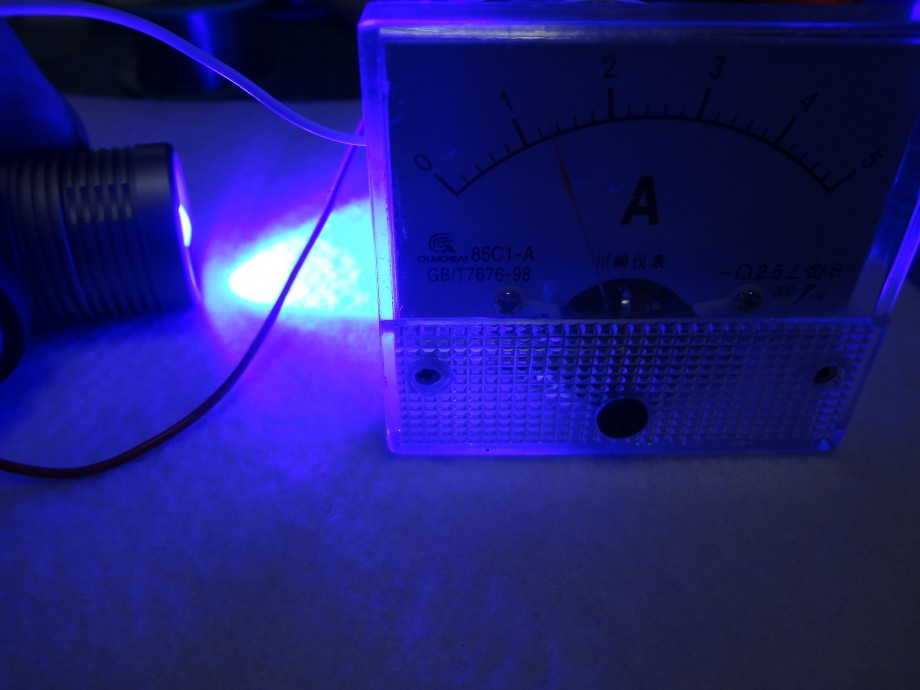

電流測定は、配線の接触面積で変化するので正確では無いのですが、１．３Ａ流れました。
スイッチを取り付けた方が電流は流れると思います。
３モード（Ｌｏｗ→Ｍｉｄ→Ｈｉ） １．４Ａ
モード保持付き（１秒以上）
低電圧警告付
プログラム書き換え版の特注サーキットボード使用
コイツは、結構、パワーが有りそうです！
写真は全て、昼間に撮影していますが、ライトの光が強い場合、絞ってしまい、周りが暗くなります。
以前のテスト用のロイヤルブルーより、ブルー寄りのＬＥＤです。
前にテストした結果、集魚効果は、どちらとも言えないので、その中間を製作しました。
恐らく、良い結果が出ると期待します。
人工的ナブラ発生装置 １
人工的ナブラ発生装置 ２
人工的ナブラ発生装置 ３
新型のロイヤルブルーＬＥＤが入荷したので、テスト用で組み上げて見ました。
これは僅かにパワーアップしています。
このレベルになると、発熱が凄くなって来るので、
ダイバーライトに入れる事は出来ません。
ズーム付ヘッドライトに組み込みです。
ちょっと太めのコードをハンダ付けして、
組み込みました。
これも温度規格が変わった新型ﾛｲﾔﾙﾌﾞﾙｰです。
ダイバーライトに組み込むＬＥＤの１．５倍程度？
点灯テストして、
完成です！これがワイド
これはスポットです。
電流測定は、配線の接触面積で変化するので正確では無いのですが、１．３Ａ流れました。
スイッチを取り付けた方が電流は流れると思います。
３モード（Ｌｏｗ→Ｍｉｄ→Ｈｉ） １．４Ａ
モード保持付き（１秒以上）
低電圧警告付
プログラム書き換え版の特注サーキットボード使用
コイツは、結構、パワーが有りそうです！
写真は全て、昼間に撮影していますが、ライトの光が強い場合、絞ってしまい、周りが暗くなります。
以前のテスト用のロイヤルブルーより、ブルー寄りのＬＥＤです。
前にテストした結果、集魚効果は、どちらとも言えないので、その中間を製作しました。
恐らく、良い結果が出ると期待します。
