▼ 工房７ 定盤
- ジャンル:日記/一般
- (機械ログ)
定盤を買った直後、ホームセンターの安い棚、
それでも４０００円ぐらいだったに仮置きしたが、
足が歪んで、何時、崩れても不思議では無い状態だった。
ペラペラの鉄板の簡易台車に仮置き。

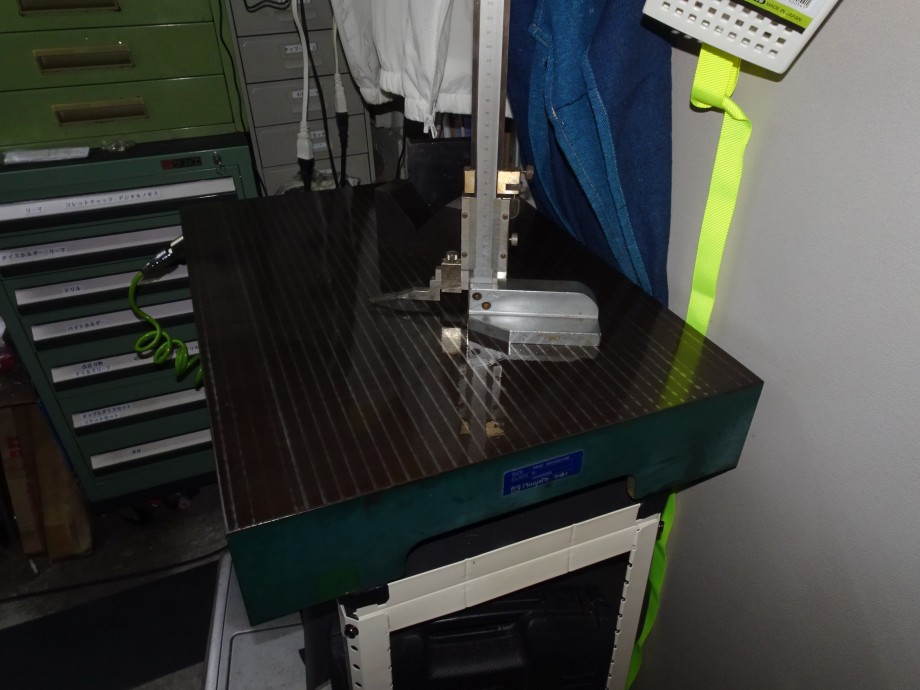

新潟精機 鋳鉄製定盤 Ｓ４５６０
定盤サイズ：６００×４５０×１００
重量：７５ｋｇ
定盤はオプションが色々と必要になるので広い必要がある。
その内、桝ブロックも購入予定
さすがにこのサイズの定盤はどこの御家庭でも無いだろう。（笑）

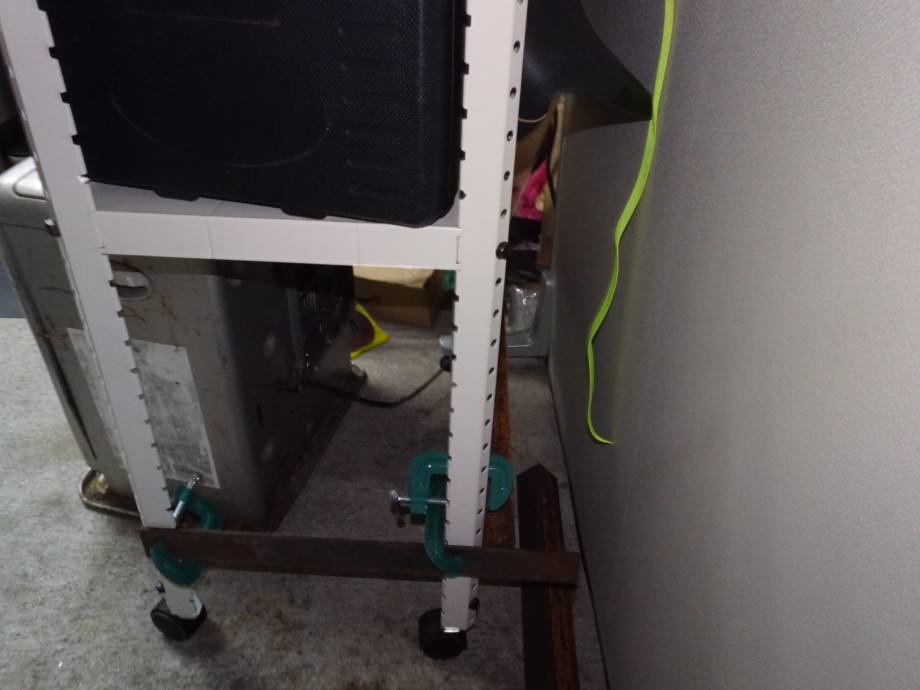

仮の補強を入れたがとても危険。
こんな重量の鉄の塊が落ちて来たら足が確実に潰れる。
早急に対策する必要があった。
５０アングルで定盤専用台を作った。（前回）
しかし、乗せて有る物だけで１００ｋｇ近い。
市販のブラケットでは時間 の経過とともに歪んで来る。
明らかに強度不足だ。

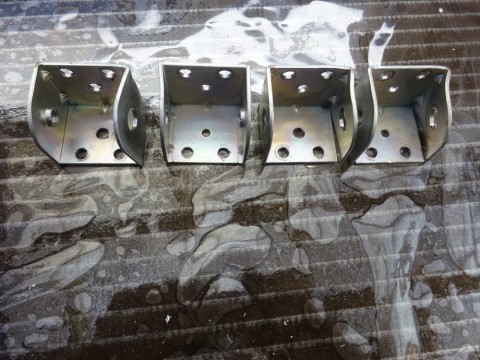

こんなに曲がってしまった･･･、（汗）
曲がったので取り外したブラケット。

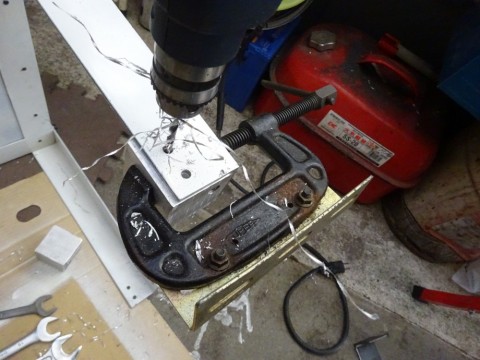

ジュラルミンの５０ｍｍ角材にＭ１２のボルト穴を開けて切断して取り付け。
Ｍ１２のタップなど無いのでネットで調達。
少し、トラブった･･･、（汗）
適当な素材が無かったので高級品のジュラルミンの車輪ベースとなってしまった。
材料だけで１個１０００円は超える。
見た目がブサイクになった･･･、（泣）

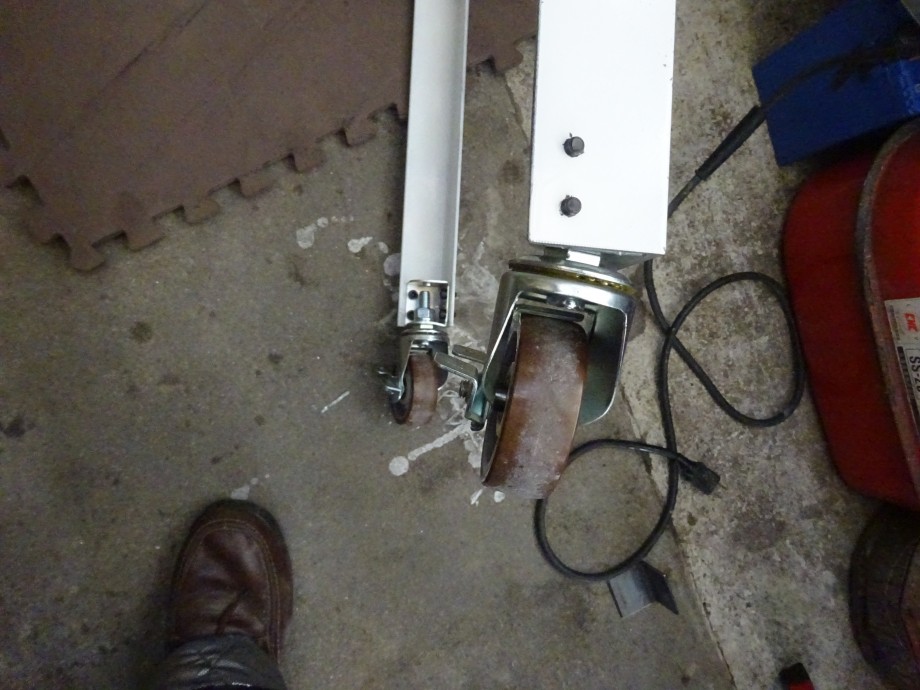

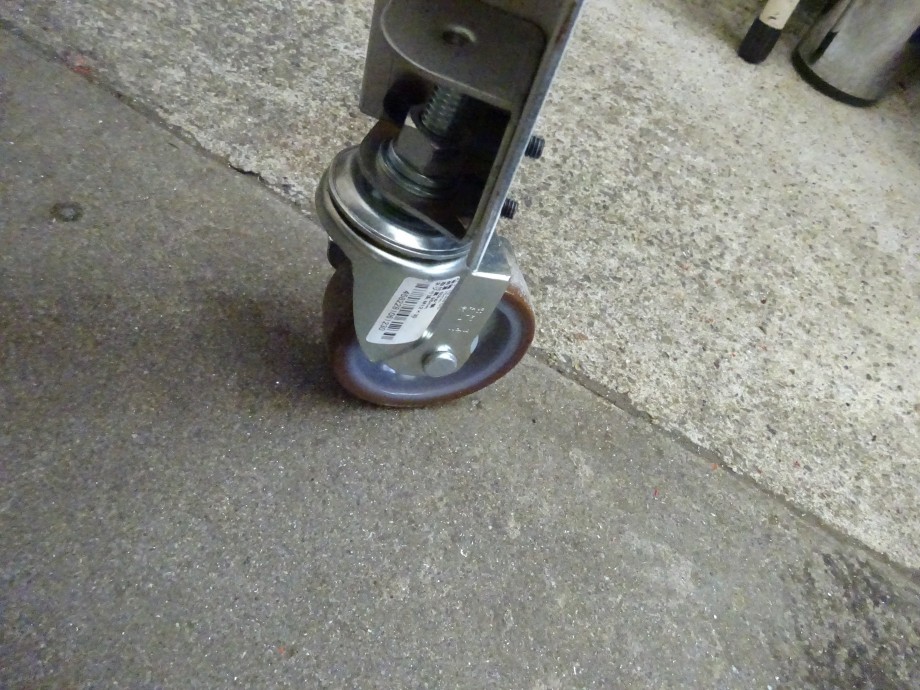

車輪の取り付けボルトを直接締め付ける方式にしたので車輪のボルトが許す長さまでは調整可能。
固定式の棚にする場合はＭ１２ボルトの足に変更できるようにした。

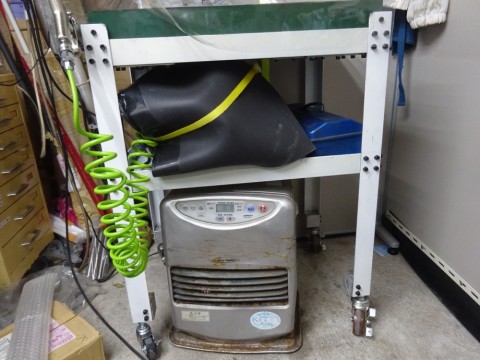

無事、定盤専用台車が完成となった。
高さは１００ｍｍほど低く作れた。
それが専用品の良い所だ。
使い易い高さ、それが作業性に良い影響となる。
コダワリとは作業性の向上に向けるべきだ。
それでも４０００円ぐらいだったに仮置きしたが、
足が歪んで、何時、崩れても不思議では無い状態だった。
ペラペラの鉄板の簡易台車に仮置き。
新潟精機 鋳鉄製定盤 Ｓ４５６０
定盤サイズ：６００×４５０×１００
重量：７５ｋｇ
定盤はオプションが色々と必要になるので広い必要がある。
その内、桝ブロックも購入予定
さすがにこのサイズの定盤はどこの御家庭でも無いだろう。（笑）
仮の補強を入れたがとても危険。
こんな重量の鉄の塊が落ちて来たら足が確実に潰れる。
早急に対策する必要があった。
５０アングルで定盤専用台を作った。（前回）
しかし、乗せて有る物だけで１００ｋｇ近い。
市販のブラケットでは時間 の経過とともに歪んで来る。
明らかに強度不足だ。
こんなに曲がってしまった･･･、（汗）
曲がったので取り外したブラケット。
ジュラルミンの５０ｍｍ角材にＭ１２のボルト穴を開けて切断して取り付け。
Ｍ１２のタップなど無いのでネットで調達。
少し、トラブった･･･、（汗）
適当な素材が無かったので高級品のジュラルミンの車輪ベースとなってしまった。
材料だけで１個１０００円は超える。
見た目がブサイクになった･･･、（泣）
車輪の取り付けボルトを直接締め付ける方式にしたので車輪のボルトが許す長さまでは調整可能。
固定式の棚にする場合はＭ１２ボルトの足に変更できるようにした。

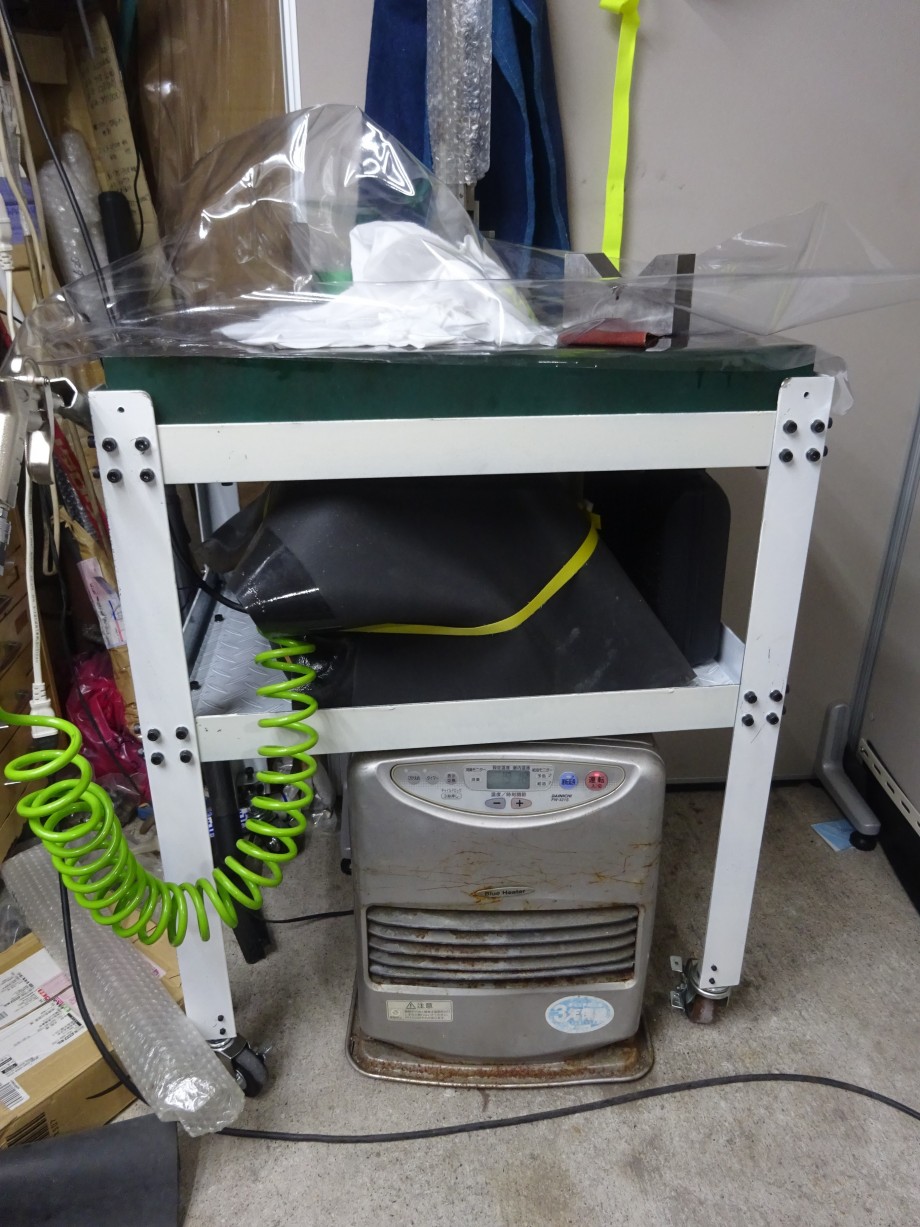

無事、定盤専用台車が完成となった。
高さは１００ｍｍほど低く作れた。
それが専用品の良い所だ。
使い易い高さ、それが作業性に良い影響となる。
コダワリとは作業性の向上に向けるべきだ。
- 2020年12月12日
