(赤外線ライト)

以前より、完全不可視赤外線ＬＥＤライトが作れないか？と依頼があった。

しかし、以前の試作と、その後の作品では、ダメなようだった。

それで、赤外線ＬＥＤを探していたのだが、今年に入り、完全不可視のＬＥＤが見つかり、輸入して見た。

以前のライトには、中華製ＬＥＤを使用したが、
ＬＥＤが僅かに発光して見えてしまう。
下記がそのＬＥＤ。
Quantity: 1pc
Power: 5W
Emitted Color: 940nm Infrared
DC Forward Voltage (VF) : 1.4V~1.7V
DC Forward Current (IF): 1400A
Maximum Pulse Current : 2000mA
Viewing Angle: 120 degree
それで、今回は、別の高出力ＬＥＤに変えた訳だ。

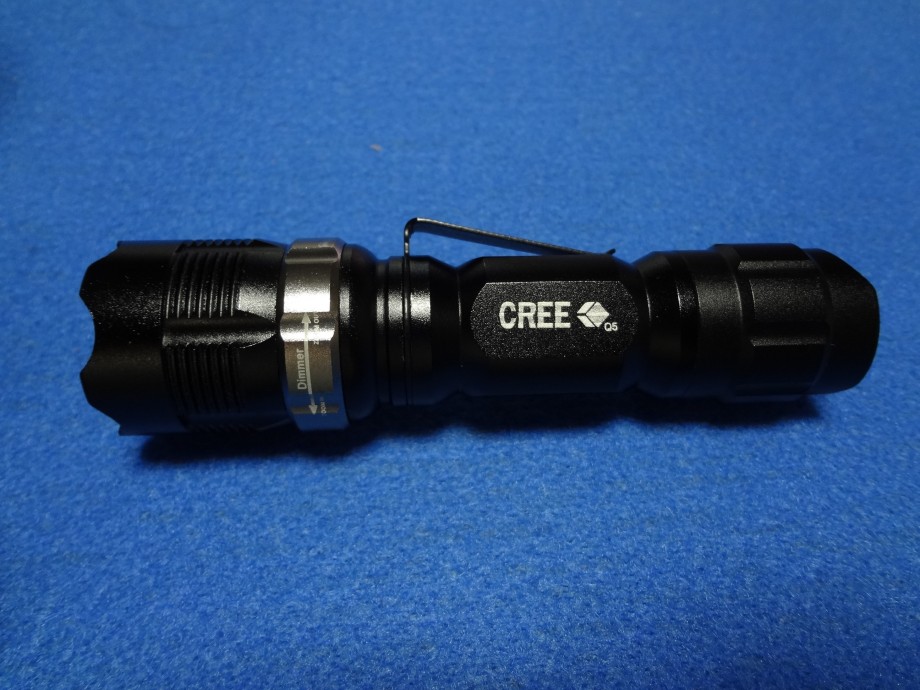

このズーム付ライトに今回のＬＥＤを組み込む。

外側のシルバーのリングを回すと焦点調整できる。

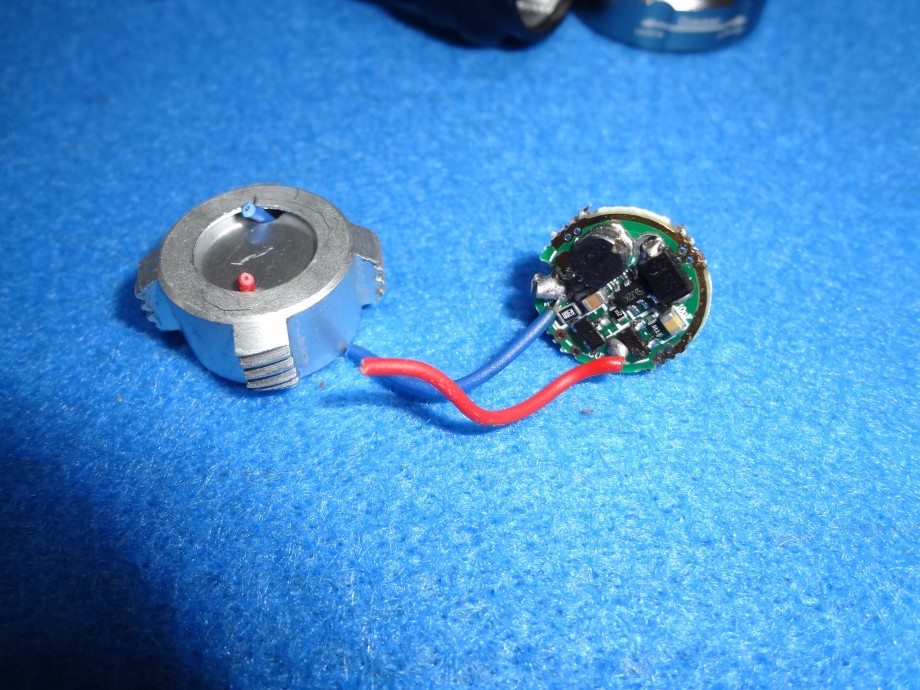

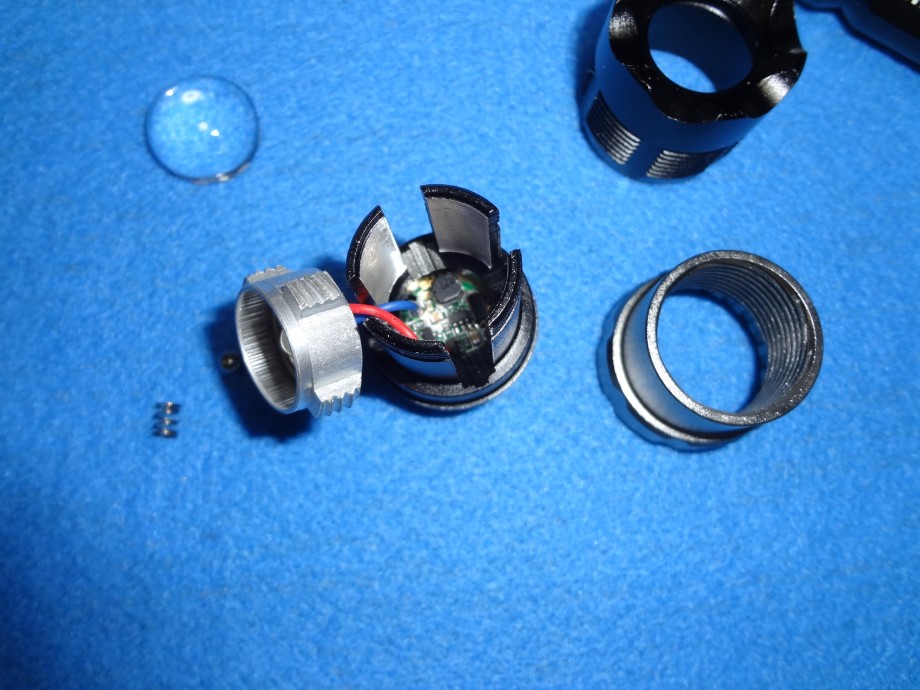

分解すると、こんな構造だ。

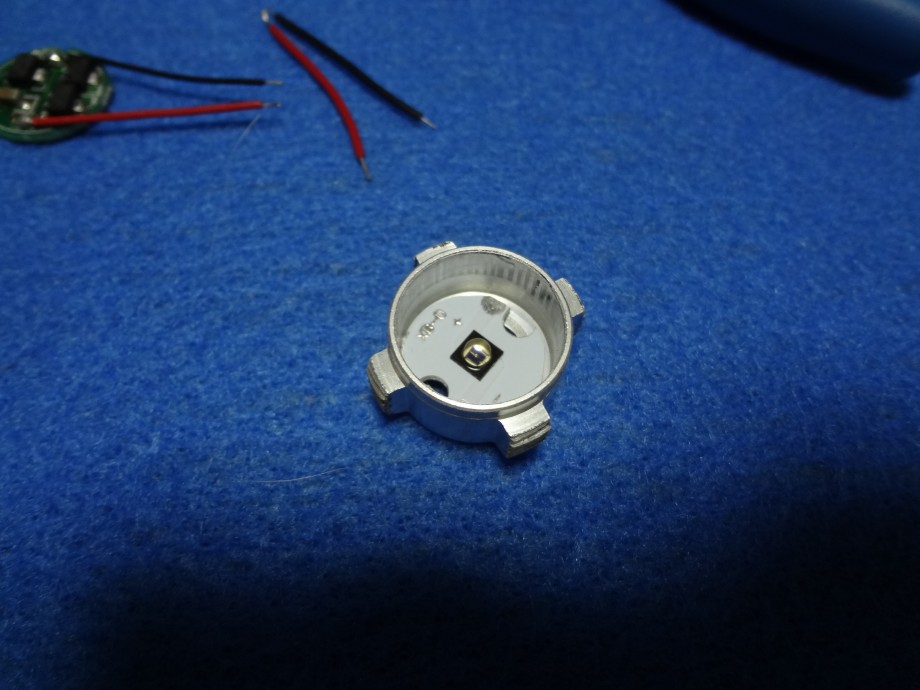

これは、ノーマルの部品。捨ててしまう。

組み込もうとしたら、放熱板サイズが違う？（滝汗）
この放熱板ですら、特注して作ってもらった物。
非常に高価で、このＬＥＤ用の放熱基板は入手不可

分かり難いが、サイズが違う！！

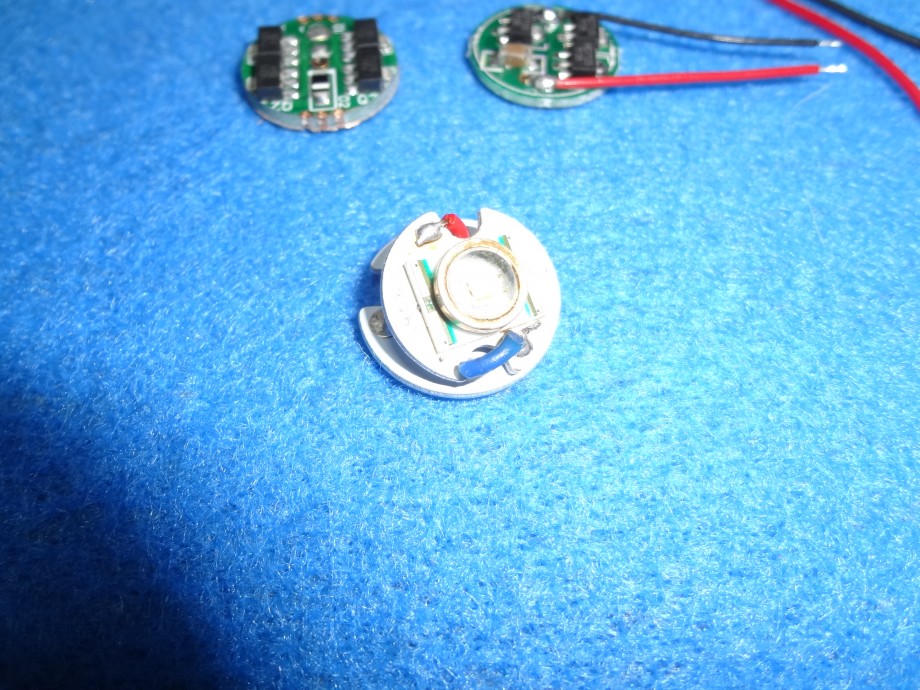

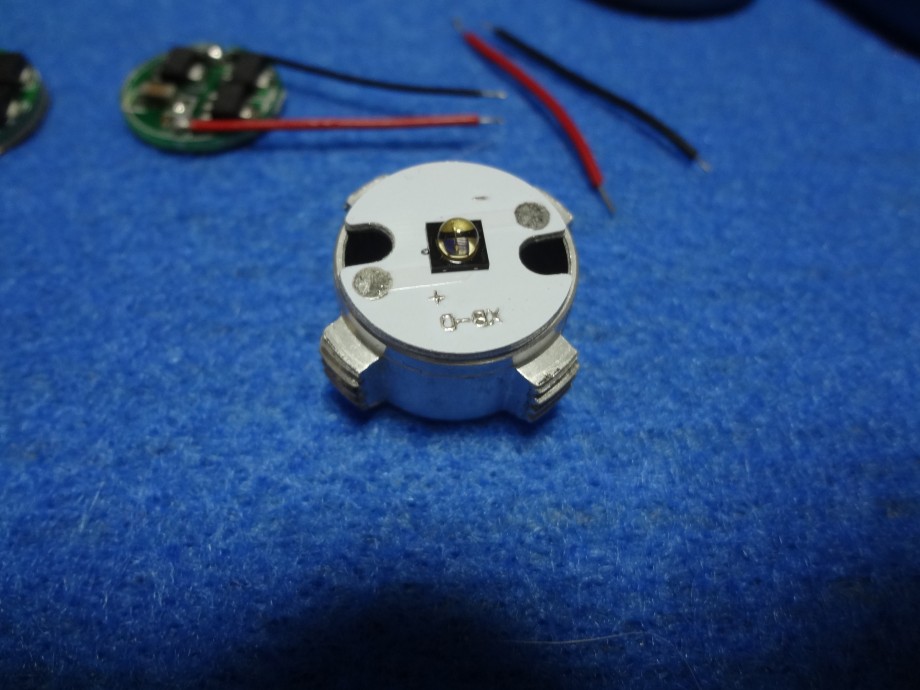

それで、裏技を使い、放熱基板を小さく加工した。

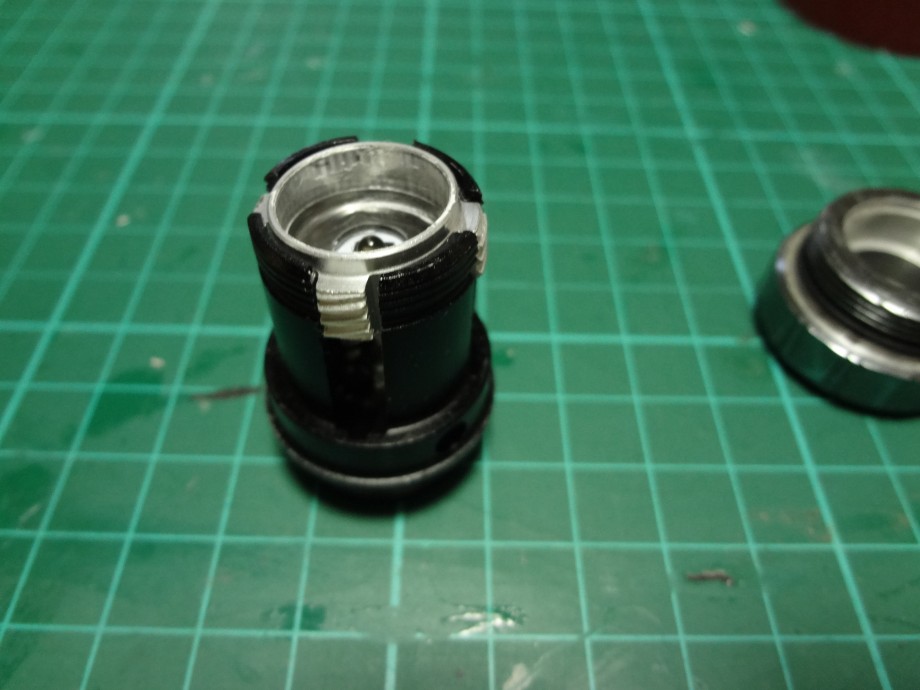

何とか、収まった！(喜)

このように組み込んだが、点灯させるまで、色んな加工が必要だった。（面倒なので割愛）

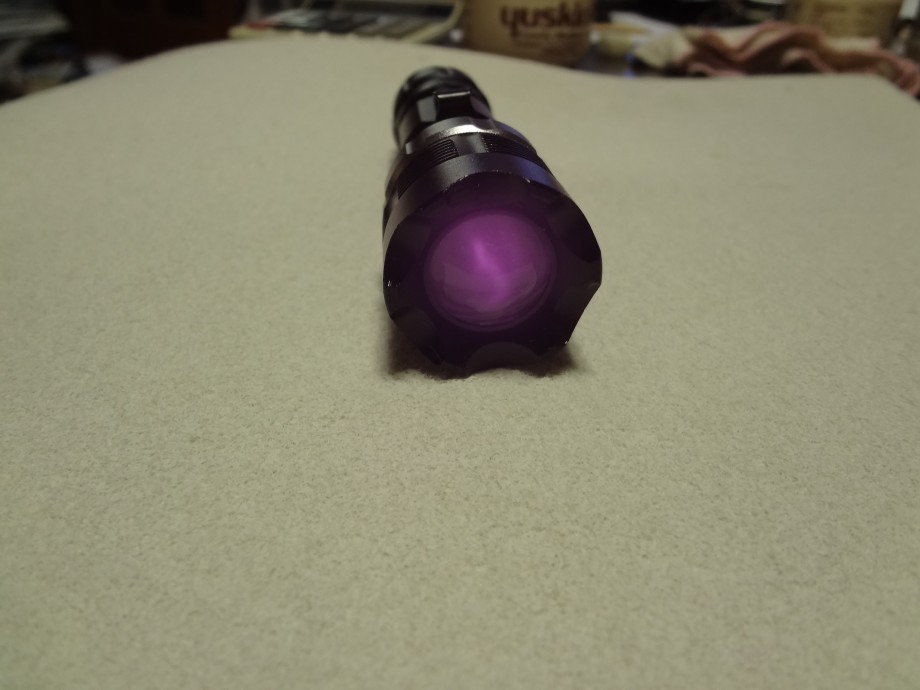

無事、点灯する事ができた！

電流は、キッチリ、１Ａ（ｱﾝﾍﾟｱ）だった。

カメラを通さないと、全く見えない！

直視しても、肉眼では見えないが、目にダメージがある出力のＬＥＤとなる。

取り扱いには、注意が必要だ！

これは、高感度暗視カメラ（ビデオ）との組み合わせで使う物のようだ。

----------------------------------------------------------------------------

ソレを今日（土曜日）、テストしました。

残念ながら、ＬＥＤ自体は赤く発光しているのが分かりました。
しかし、以前の物とは、比べ物にならないパワーで、カメラから見ると、普通のライトと同じように見えます。
ライト無しでは、シルエットしか見えないが、赤外線ライトで照らすと細かい文字までハッキリと映し出されます。
カメラから見るイメージとしては、３Ｗ程度の普通のライトで照らしている印象です。

一応、テスト合格となりました。
