▼ LEGARE開発記 vol.25

皆さん、こんにちは！
開発の酉抜です。









＜マグネットを使用した新システム＞

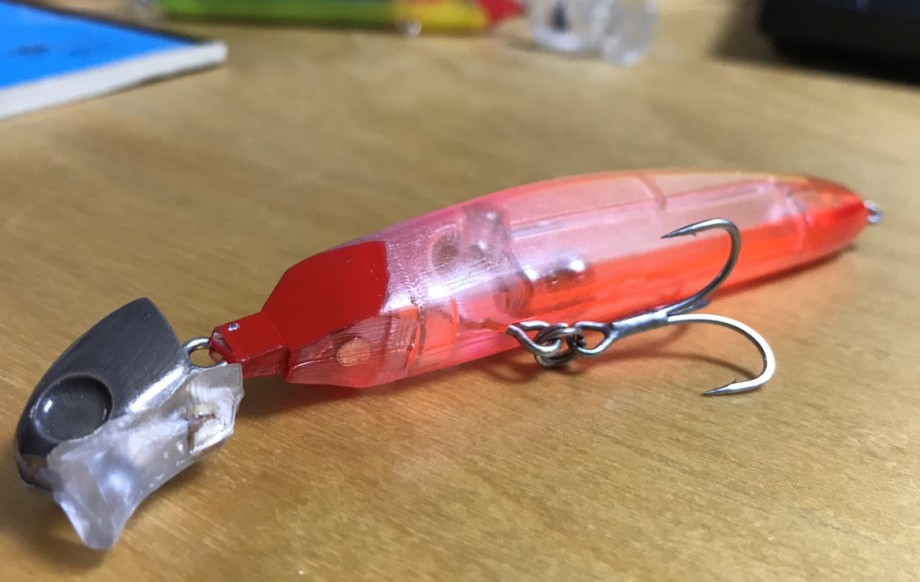

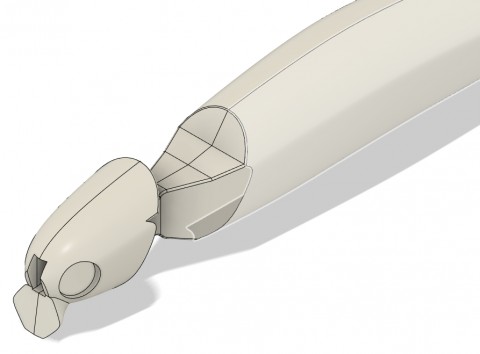

前回の開発記ではヘッド部の試作について触れ、いくつか試したものをご紹介しました。
このヘッド部がUNIFORCE100Fの最大の特徴でもあるのですが、ルアー開発で一番苦労した部分でもあります。
この部分にはすごく頭を悩まされましたが、この悩みから救ってくれたのがコレ。

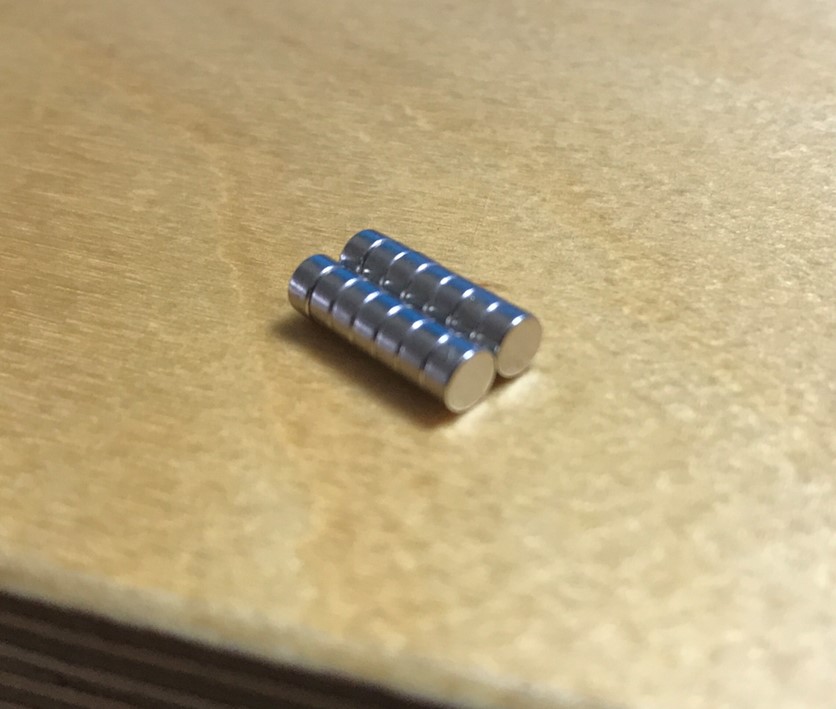

重心移動のシステムなどでよく使用されるマグネットです。

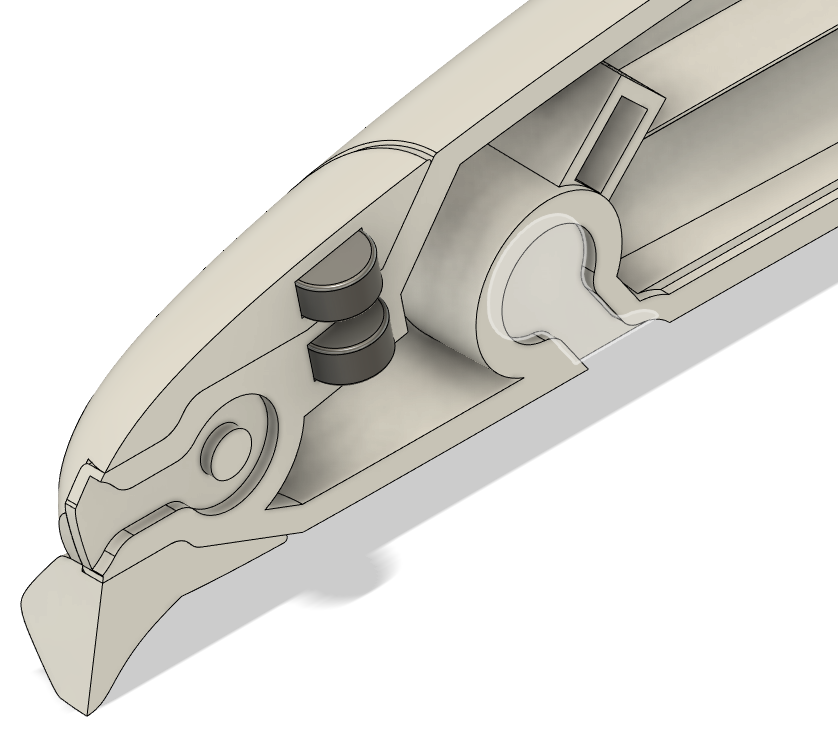

次の写真がこのマグネットを脱着システムに使用した最初のプロトになります。



磁力による吸着を利用することにより、余計な凹凸を追加する必要もなく、スムーズなヘッド脱着が可能となりました。

ただ一つ問題点がありました・・・。

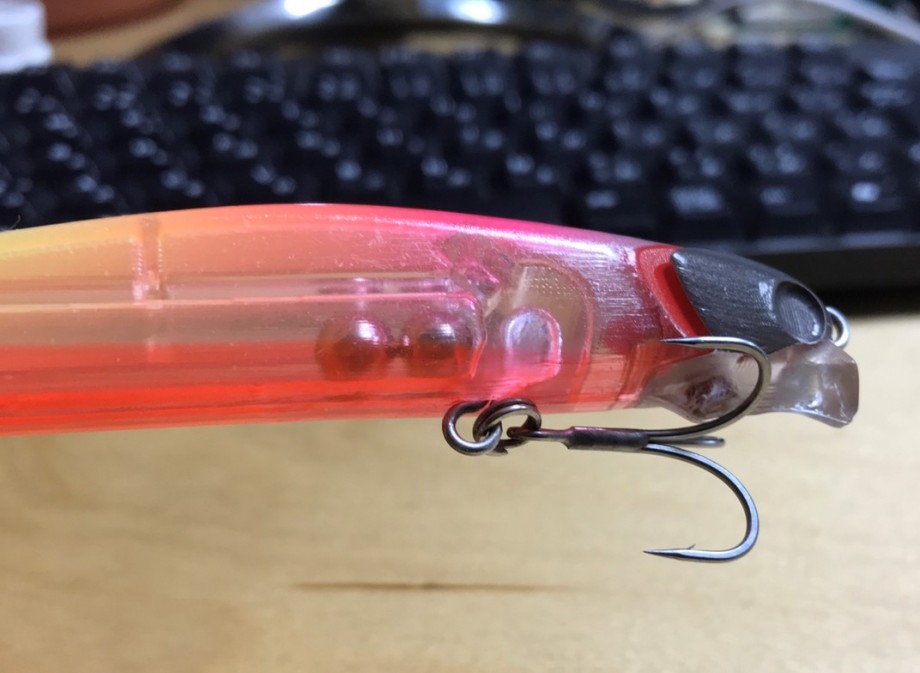

フロントフックがくっ付いてしまうことです・・・。
これに関しては、自分でも「作る前に気付けよ！」と思ってしまいました(笑)
ボディの浮力をなるべく落とさずにマグネットを追加したかったため、リップ部の体積を増やしてヘッド側マグネットを追加しましたが・・・これは失敗でした・・・。

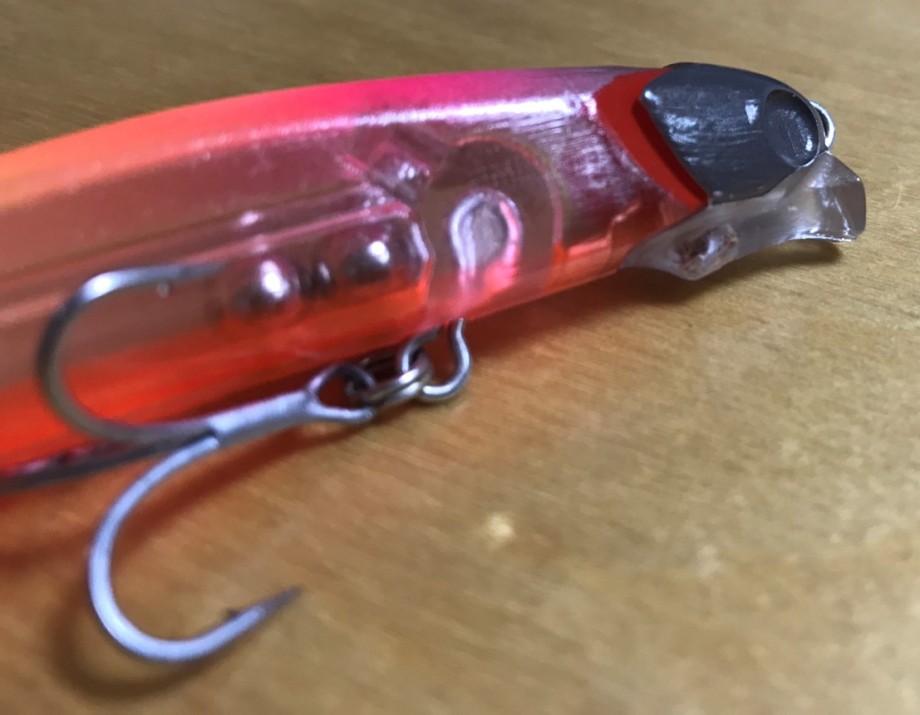

という訳でマグネットを腹側から背中側に移動させました。



これにより、ヘッド交換が問題なく行えるようになり、マグネットを使用した脱着システム「MAG HEAD」が最終仕様となりました。
