▼ 『イメージ通りかな？』

昨晩は、激しい雷雨でぐっすり寝られなかったな・・・。(￣个￣)

おかげで、良いアイディアを思い付いたんですけどね。(笑)

先日の「工具用ホルダー」を「タモホルダー」に流用するパーツの3D画像が脳ミソの中で出来上がりました。
結構、寝てる時に閃くんです。

簡単な構造なのでメモを取らずに二度寝しちゃいましたけどね。(￣∇￣*)ゞ

最初は、単体で削り出すつもりでしたが2ピースに変更しました。

これぐらいの物なら図面は書きません。

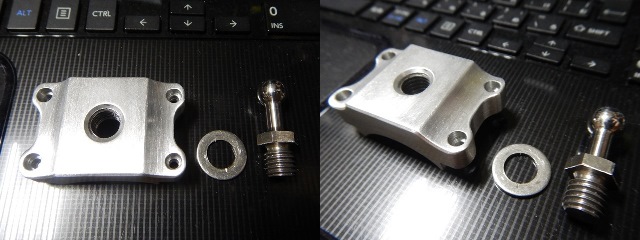

ピンの部分はステンレスで、ベースは超々ジュラルミンです。

試作のつもりでしたが、これで問題無さそうなので完成です♪
後日、腐食防止の為にアルミの方は塗装ですね。

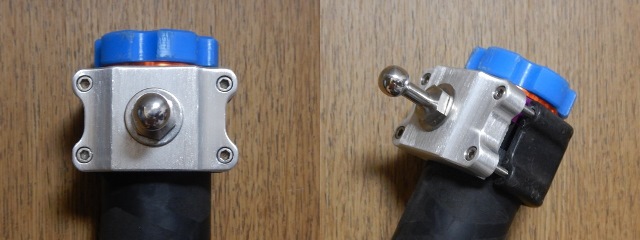

仮組みしてフィッティングの確認です。
取り付けボルトの穴位置は、きっちり計測したので完璧です。

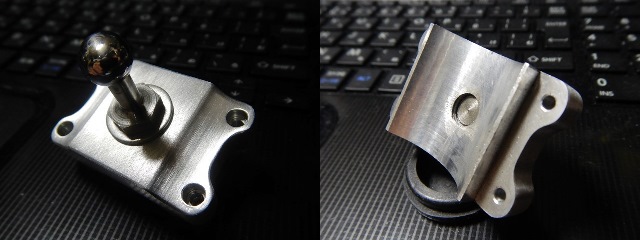

プロックスのタモホルダーの部品の一部を利用しています。

ポールに接するRも現状のポール径に合わせたので、面で接触する様になりました。

元々緩めのはめ合いだったので
クリアランスは少な目で作りました。
遊びが少なくなったので、無駄な動きが減りましたね。

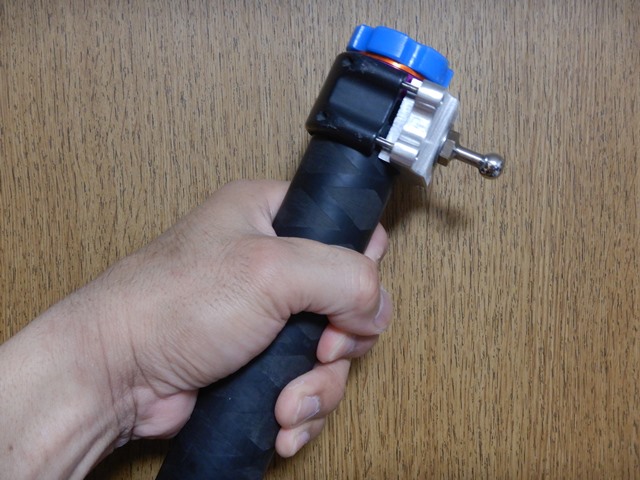

使用イメージです。
これならタモ枠の近くを握って使う事も出来ますね。

因みに、無くしたと思っていたタモが発見されました。
詳しい経緯は、気が向いたら報告しようかな？(汗)

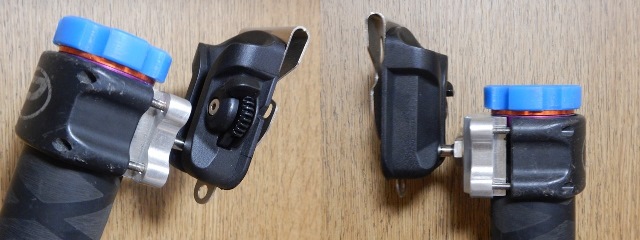

あとは、ホルダーの受け側をどうするかですね。
ベルトに通す構造ですが、別の方法での固定を考えています。

しばらくまともに釣りが出来そうに無いので「DIY系」のネタぐらいしか書けそうにないですねぇ～。(￣∇￣*)ゞ
