【爆光ヘッドライトのハンドメイド】超小型ライト５００ﾙｰﾒﾝ

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ 超小型ライト５００ﾙｰﾒﾝ

ジャンル:日記/一般
(超小型ズームライト)

随分前に製作した小型ライトは、人にあげちゃったので、再度、製作しました。

前に製作した物のＬＥＤは、Ｔ６でしたが、今回は、最新ＬＥＤのＵ３を使います。

この大きさのライトでも５００ルーメンを超えます！

一つは、１６０ルーメンのまま、無改造で比較用で残します。（でも、推定２４０ﾙｰﾒﾝの物？）

まず、基板の大きさを修正します。

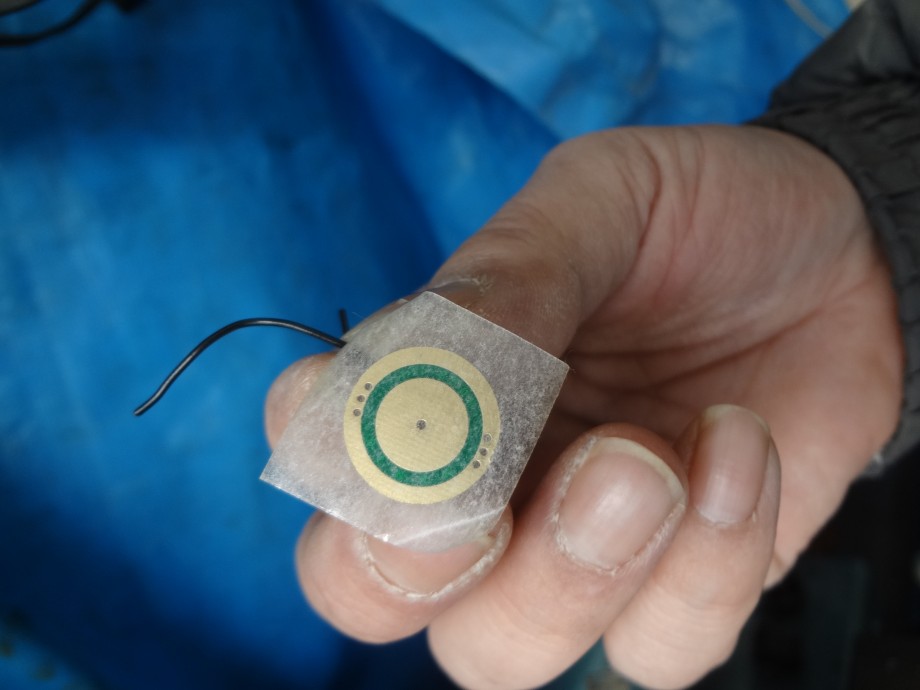

両面テープを基板に貼り付けます。

適当な丸棒（これは、懐中電灯の持つ所）

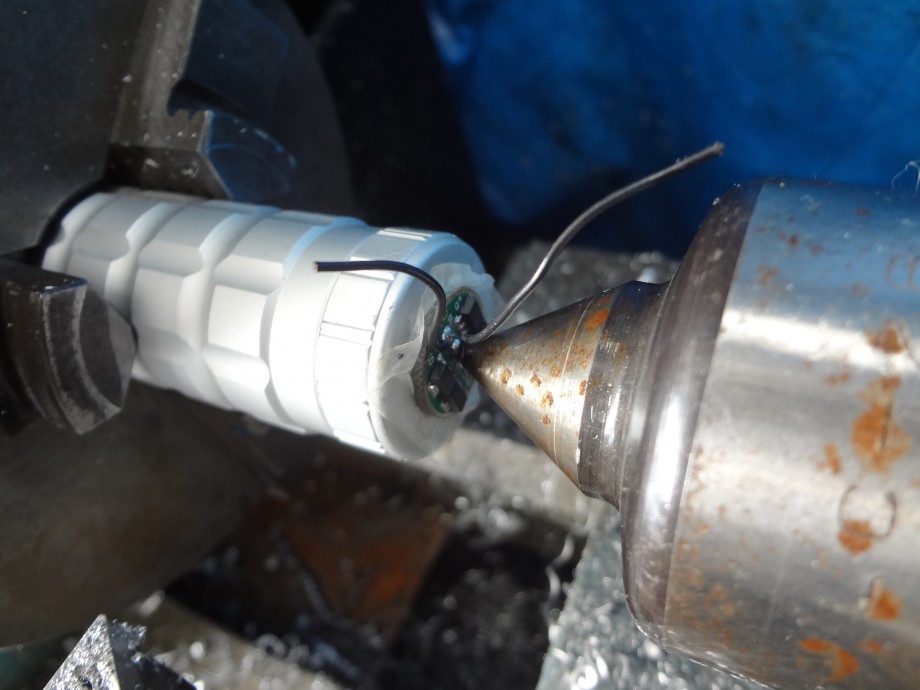

に貼り付けて、回転センターで押し付けます。

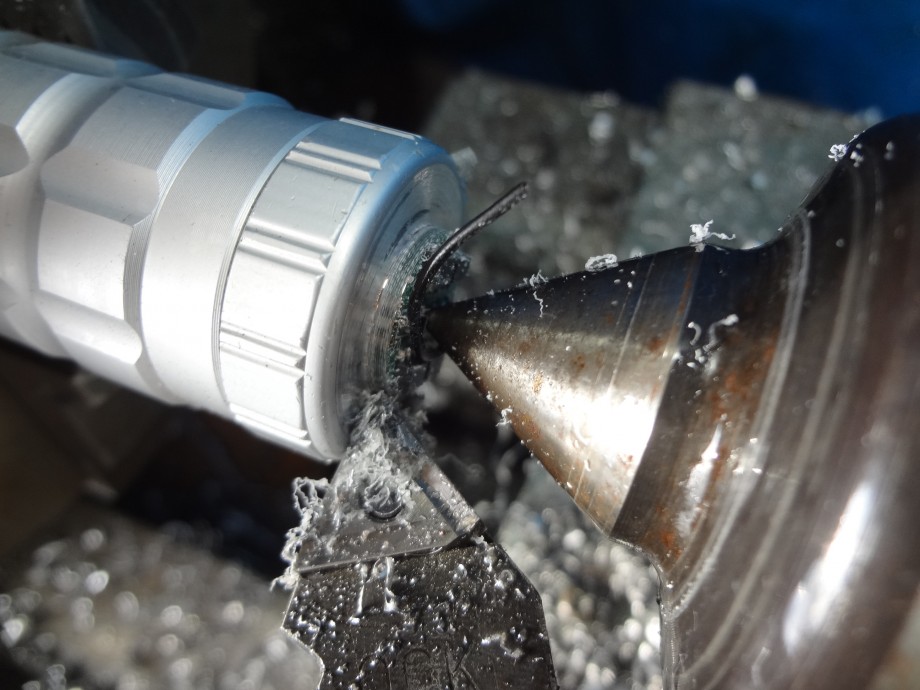

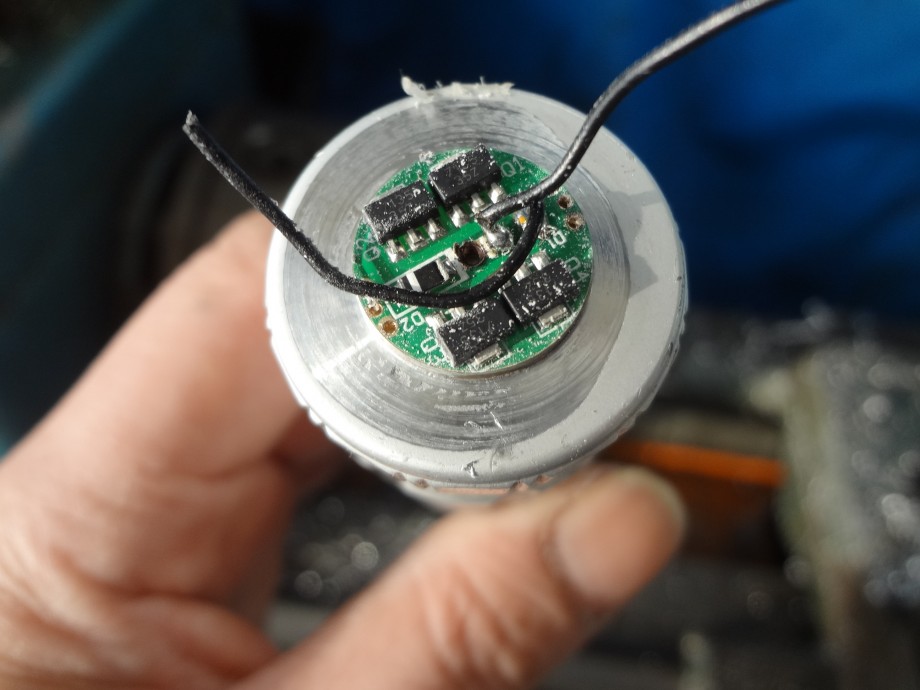

基板の外周を削ります。今回は先の尖ったチップです。（切削抵抗が大きいと基板が割れる）

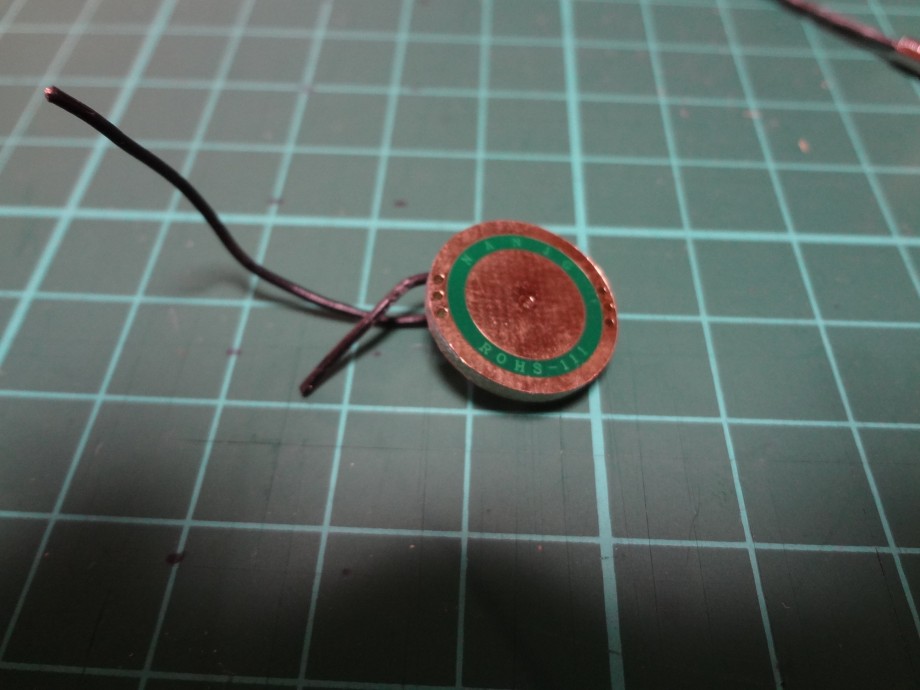

外径が小さくなりました。

アルコールで丁寧に剥がしました。

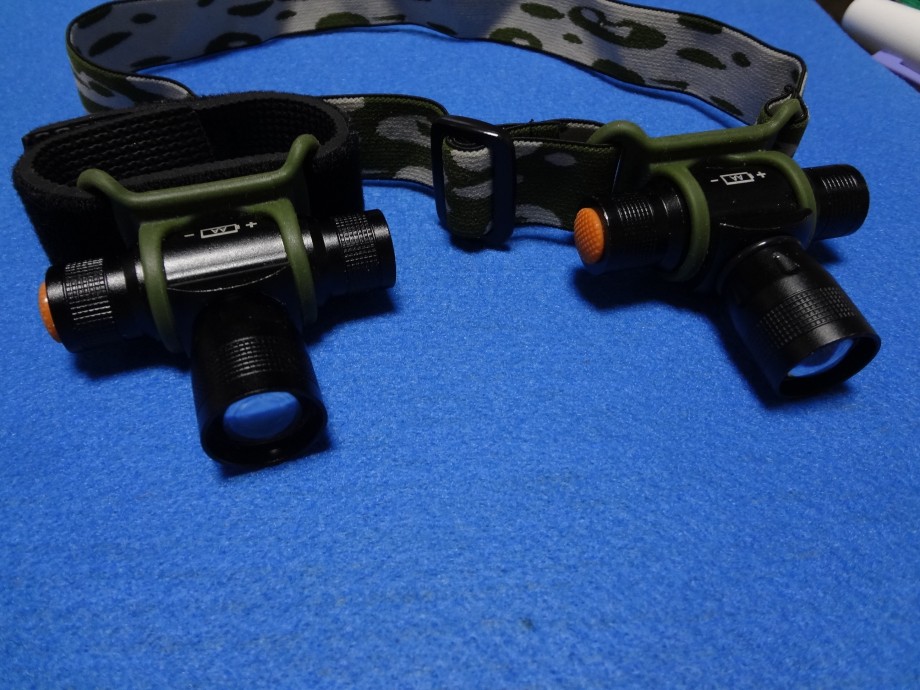

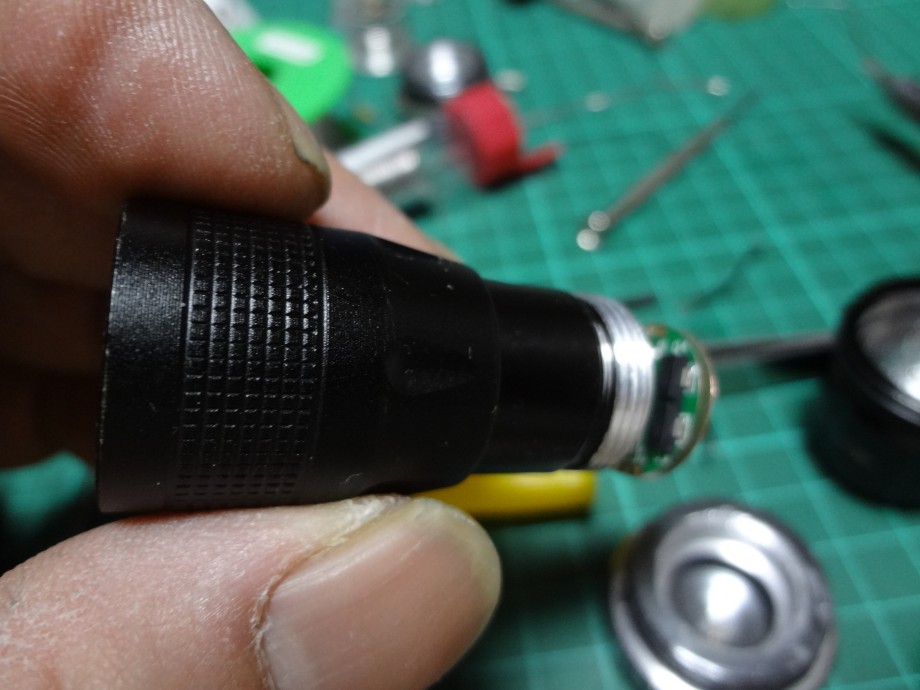

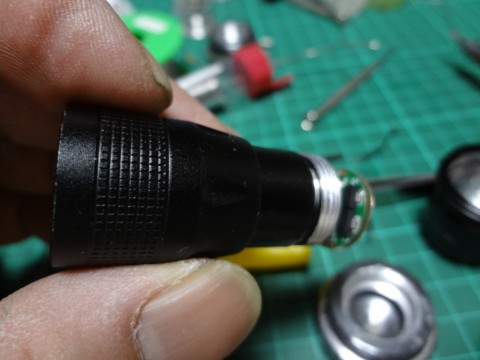

組み上がったズーム部分、基板はこのまま本体に入れます。

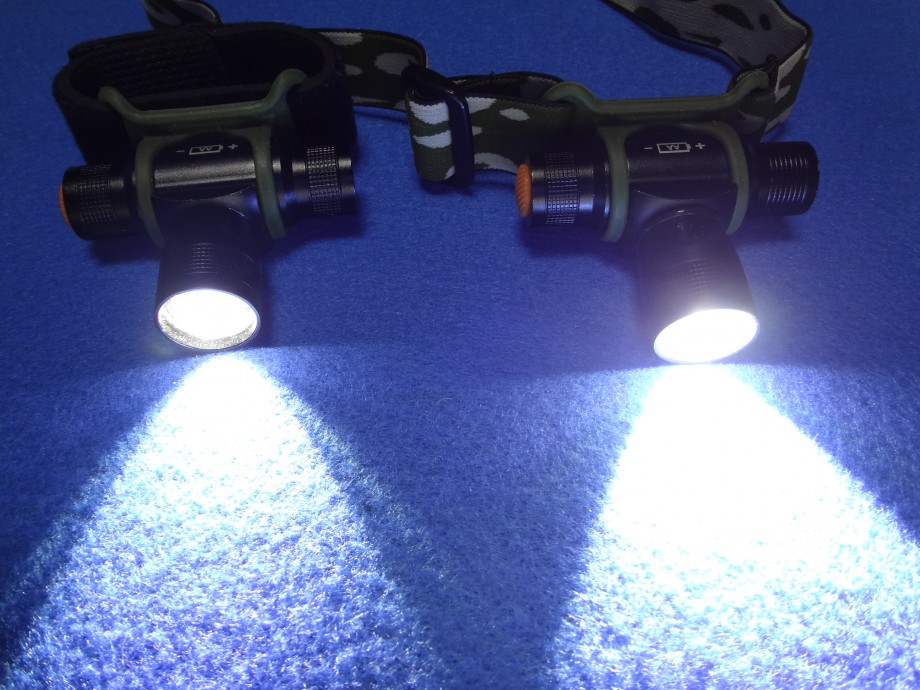

点灯しました！(笑)

それでは、計算の時間です！

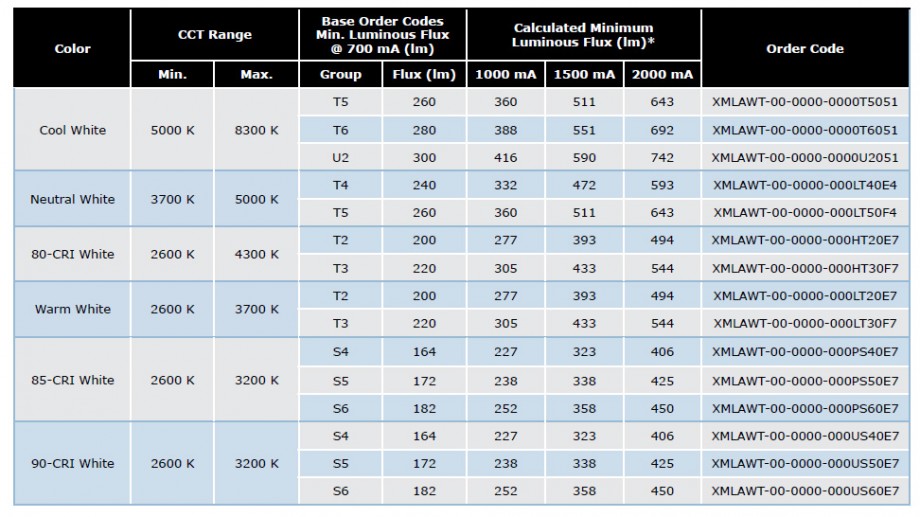

ＬＥＤは、Ｕ３ですが、Ｕ２までしか、書かれていませんネ、
Ｕ２ランクとすると、１５００ｍＡで５９０ﾙｰﾒﾝ、
７００ｍＡで３００ルーメンです。

１４００ｍＡの基板なので、１８０％かな？

３００×１８０／１００＝５４０ﾙｰﾒﾝ

このＬＥＤは、Ｕ３ランクなので、
推定３２０×１８０／１００＝５７６ﾙｰﾒﾝ？

こんな計算になるのです！
それで、適当に５００ルーメン以上かな？(笑)

アンペア・ボルト・ワットとは？　（中部電力）

力率の話

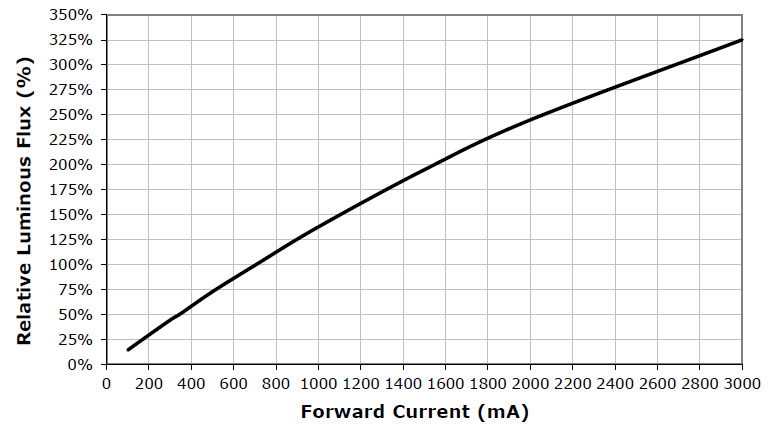

ＬＥＤのデーターシート

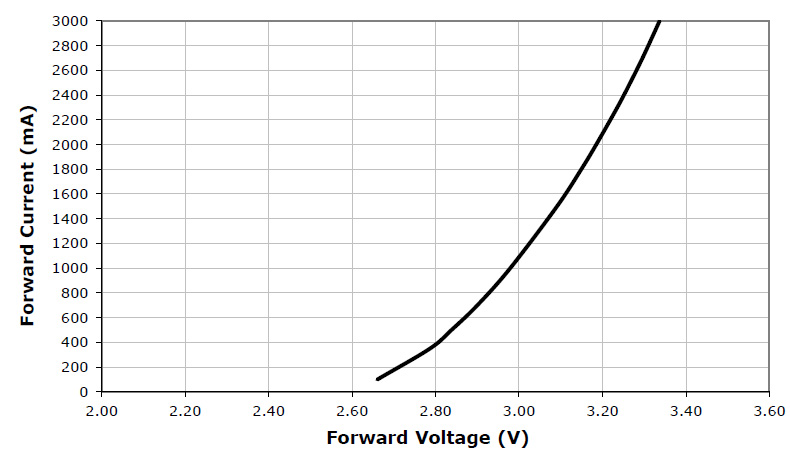

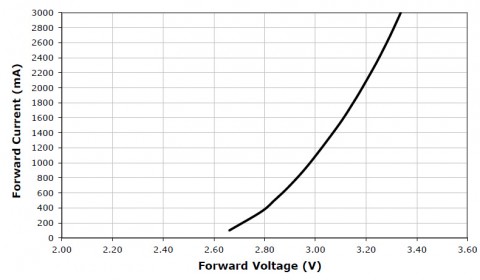

電圧は、1400ｍＡの時、３．０５Ｖぐらい？
1400ｍＡ＝1.4Ａ
１．４Ａ×３．０５Ｖ＝４．２７Ｗかな？

うん？中電では、

電力（W）＝電圧（V）×電流（A）×力率

力率とは？

力率=W÷VA

コレって、データーシートのどこを見るのか？

誰か教えて！(笑)

2013年1月24日
コメント(8)

コメントを見る

みんなからのコメントコメントする

ボチボチとやっております（＾＾；）

発熱が問題なんですね。
過去ログを見ながら、再考します（＾＾）

AAコメントする
2013年1月25日

ＡＰＯ！

沖縄県

自作ライト

愛知県

>ＡＰＯ！さん
ＬＥＤは1000ﾙｰﾒﾝ超なんですが、発熱するのと、基板の小さい物が無いので、１．４Ａ（46％）しか流していません。
しかし、ボディが非常に小さいので放熱には、かなり不利です。
ＬＥＤは、１５０℃を超えるとダメージを受けます。
１５０℃だと、本当に熱い状態なので、そこまでは行かないと思う。
自分が熱いと言うのは、７０℃程度、以前、熱かった物を測ったらそれぐらいでした。

使用しても、大丈夫とは思いますが無理な設計なのは否定出来ません。
これは１モード、ＯＮ⇔ＯＦＦのみです。

コメントする
2013年1月25日

赤色のヘッドライトなら魚が警戒しにくいのじゃないかと思い色々調べいたら自作ライトさんのブログにたどり着きました。
自作ライトさんにお聞きしたいのですが白色LED (移動時やリグ交換時使用)赤色LED (主に磯などの暗闇での釣行での使用)で白色と赤色が切り替えできてなるべく軽量で白色も赤色も自作ライトさんが作成しているヘッドライトまでとはいかなくても近いぐらいの明るさのヘッドライトって作成できますか？
なんだかわがままだらけのヘッドライトになってしまいますが回答のほう頂ければ光栄です。
よろしくお願いいたします。

AAコメントする
2013年1月24日

マサキング

自作ライト

愛知県

>マサキングさん
白赤ライトは、以前要望が有り、２つ譲ったんですが、その内、１つが不調で、結局、代替ライトを送る事になりました。
ですから、結論は、無理と言う事にして下さい。
自分としても、不安な物は譲りたく無い。
この形のライトにレッドＬＥＤを入れると本体2８00円です。
白は普通の市販品を使うか、改造ライトにするか？悩む所かな？

その内、ソル友限定でカタログでも作りますネ、

コメントする
2013年1月24日

>自作ライトさん
自作ライトさんでも難しいですかぁー
まぁでもそんなわがままライトがあればすごいことですよね！
自作ライトさんの妥協のないところは本当に尊敬致します。

そんな自作ライトさんがいずれそんなわがままヘッドライトを完成させるのを楽しみにしております。
ちなみに今、完成しているレッドLEDヘッドライトで軽量と一番の明るさを合わせもつヘッドライトっていくらになりますか？

AAコメントする
2013年1月25日

マサキング

自作ライト

愛知県

>マサキングさん
えっ？上に書きましたが・・・？
白赤ライトですが、再度、読んでいて閃いたんですが、レッドＬＥＤにラクシオンを使ったら、出来るかも知れませんネ、
このＬＥＤは内部抵抗が高いようなので交換しても電流は変わらないかも？
ベースライトはコレです。
http://www.fimosw.com/u/92p68bzg55/6uyiaju6zghd2y
レッドは、スポットか、拡散のどちらがお好きでしょうか？
コレに使える充電池は無いので、御自分で入手する条件なら、製作して見ても良いです。明るさは、期待出来ません。どちらも100ﾙｰﾒﾝ程度です。

ただ、不安があると判断したら、中止しますヨ、
もし、良ければ、フィルターと言う手段も有りますが、効果は落ちると思います。
http://www.fimosw.com/u/92p68bzg55/6uyiajubxe7jmy
本体とは別で600円です。
メッセージを使えるようにして頂ければ、有り難いのですが？(笑)

ああ、冷やかしでしたか！(泣)
本気で答えているのに・・・・・、

コメントする
2013年1月26日

小型の物、良いですね！
おいくら位ですか？（＾＾）

AAコメントする
2013年1月24日

ＡＰＯ！

沖縄県

自作ライト

愛知県

>ＡＰＯ！さん
お体を大切にして下さいネ、(汗)
この小型ライトは、難有りですネ、連続点灯は発熱でツライかも？
自分でも５分以上は点灯した事が無いです。

今、部品が無いので、必要なら、御連絡をお願いします。
ＬＥＤが高いのです！(汗)

コメントする
2013年1月24日

小さい？
明るさは　けして　小さくない　(笑)
あぁ～　ライト様の　制作ライト　全て　身に付け　隅田に出撃したら
何も　語らず　ポイントが　空くだろうな(笑)
映画の　海が　破れる様に　そして　道が出来るのです(*^^)v
そして　チカチカ　したまま　TOKIOを　熱唱するんです(笑)

パトカーが　先か　救急車が先かWWW

お見事　職人芸　　　　　　　　　　　　　　　　　　　　　　　　　　　やっぱ変態だ(笑)

AAコメントする
2013年1月24日

風

東京都

自作ライト

愛知県

>風さん
トキオって、ジュリーの歌かな？(笑)
あの頃は良かったですネ・・・(泣)

ライト全部って、周りの人だけでなく、自分の目もやられそうなんですが？
必ずボコラレます！(笑)

コメントする
2013年1月24日

いつも感心するんですが、とても繊細な作業ですねー

自作さんのブログは暗号が多くて、自分にはなかなか理解できない部分がたたあるんですが、今回は解読書（表・グラフ）が付いていたんで少しわかりました

同じT5でも色のタイプがあるんですねー
勉強になりました

AAコメントする
2013年1月24日

ぶんちん

自作ライト

愛知県

>ぶんちんさん

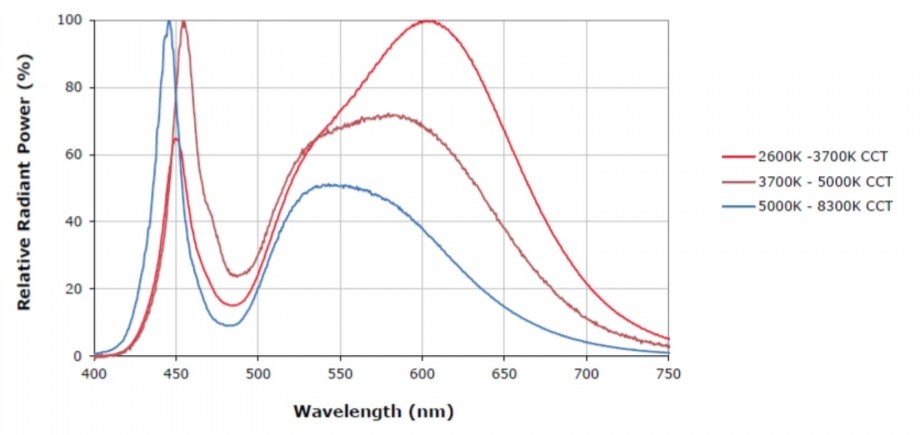

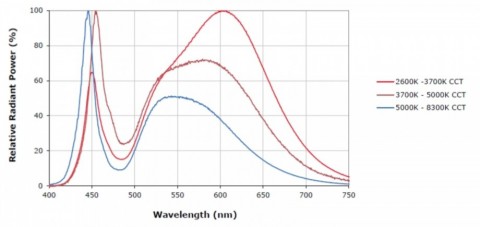

例えば、5000ｋとかの色温度って物を気にして下さいネ、
