▼ 部品作り
お久しぶりです！
最近、忙し過ぎなので・・・(汗)

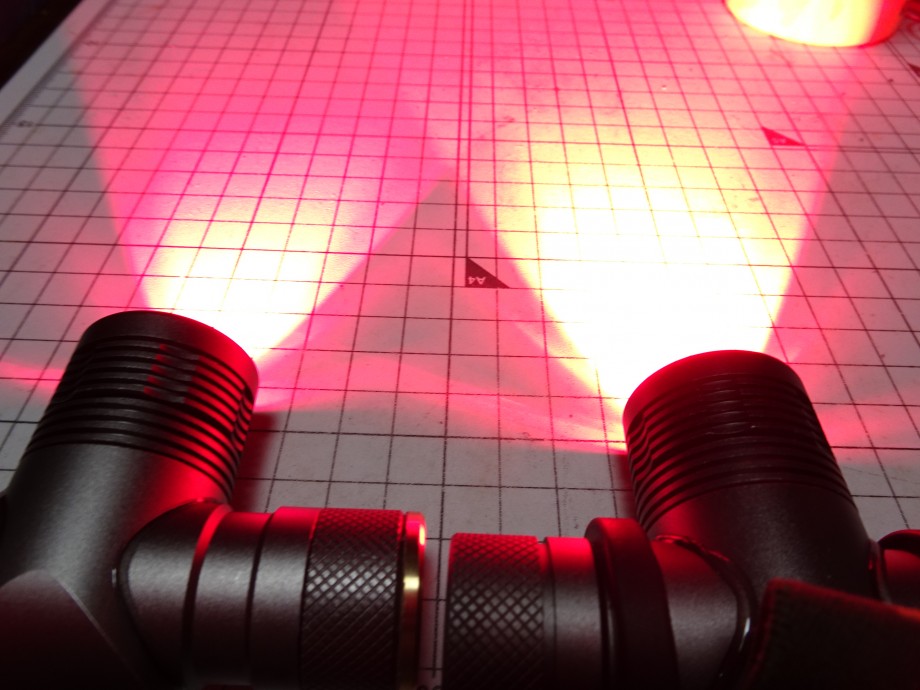

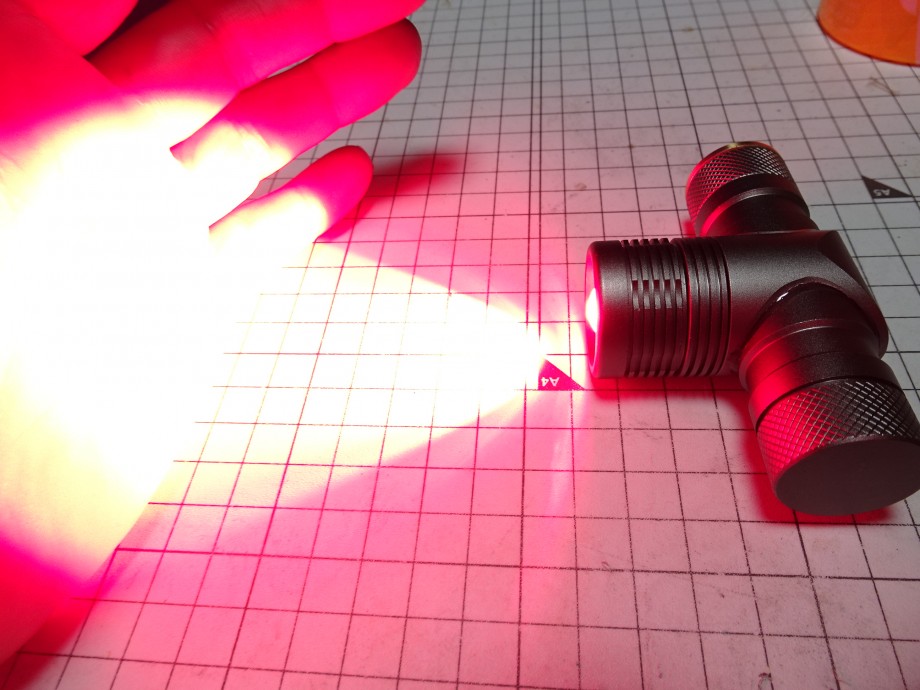

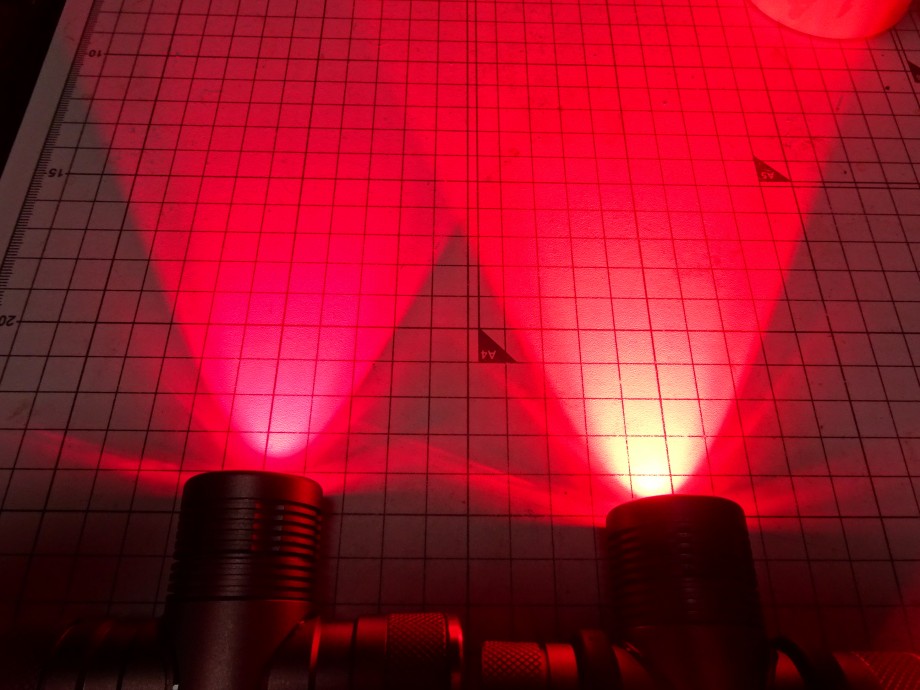

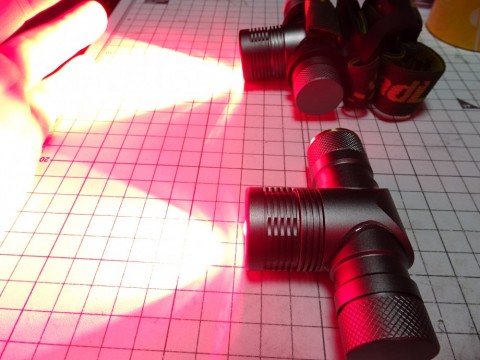

奥が波長６３０ｎｍダブルレッド
手前が波長６７０ｎｍダブルレッド
連休を利用してライトを作ってました。
最近は余りに好調過ぎて全部の部品が底をつく状態。
それで部品作りもやらないと・・・

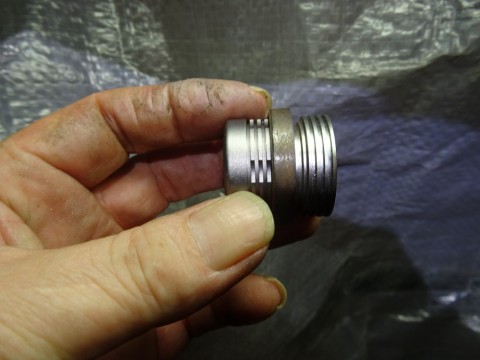

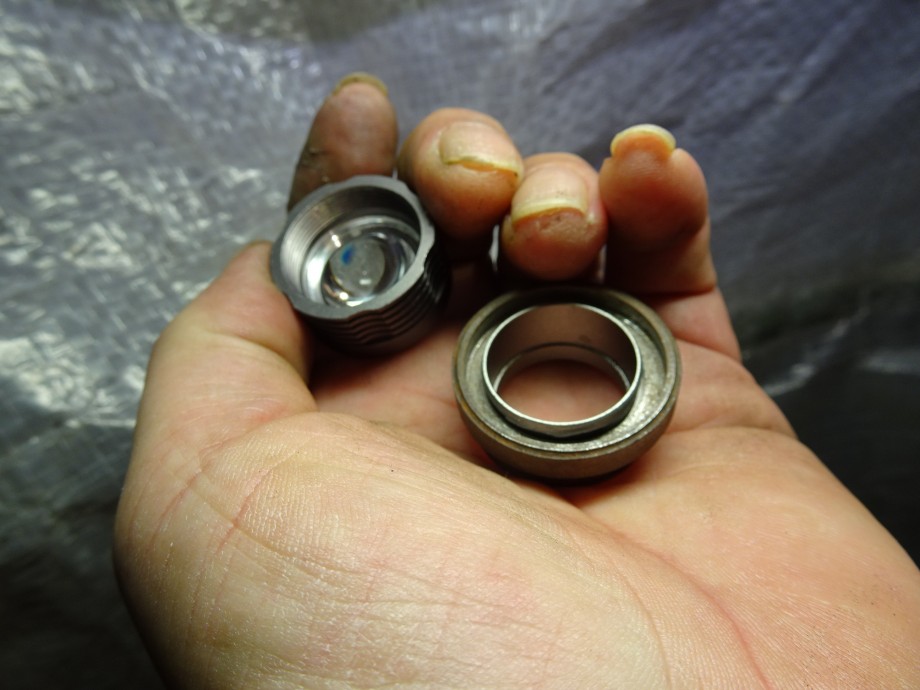

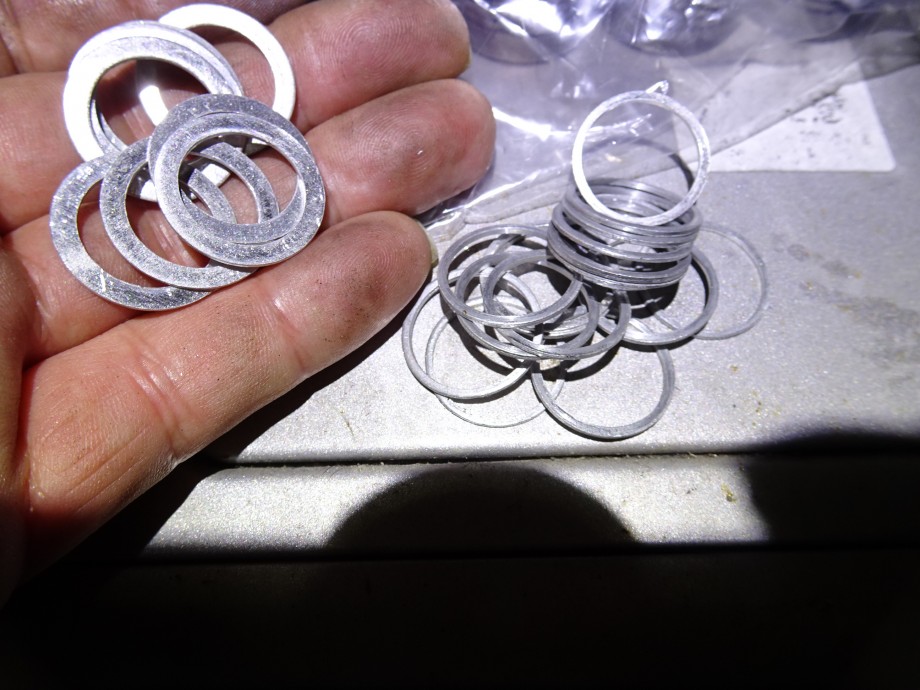

左手に乗っている物を右のように加工する。

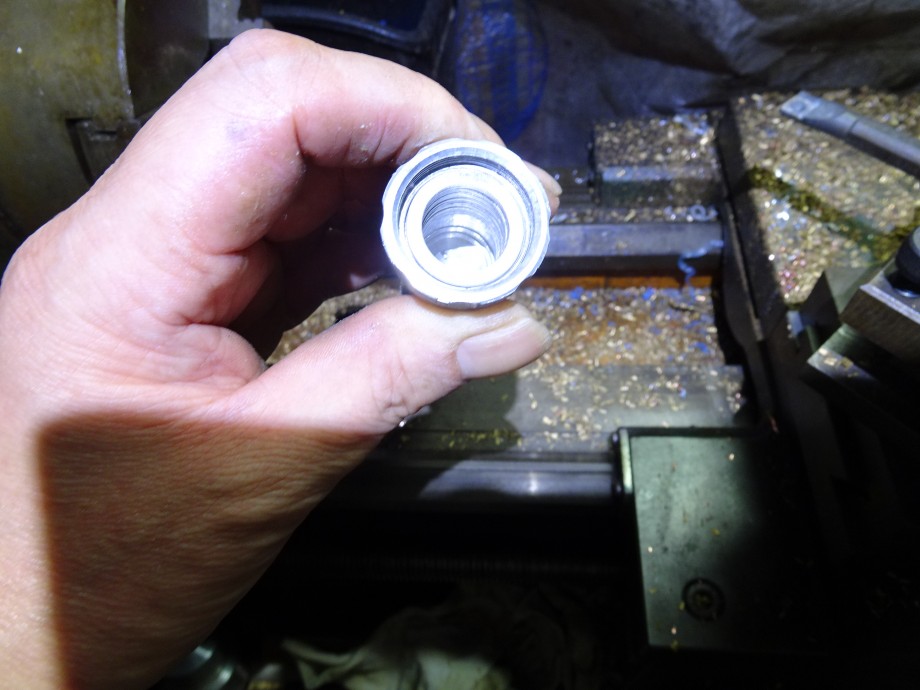

こんな冶具を作って加工する。

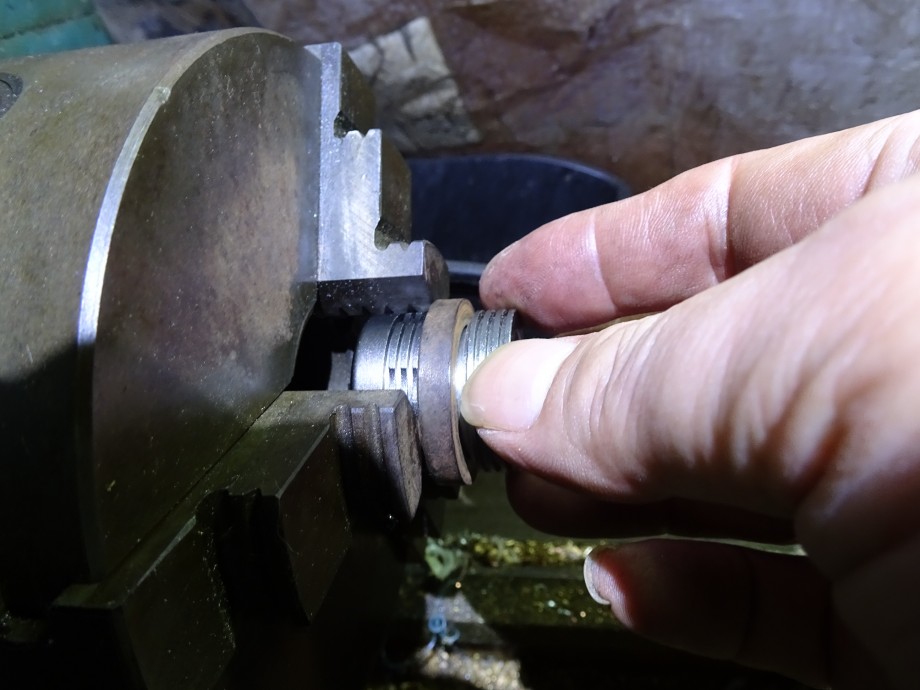

ケースの中にアルミワッシャーを入れて、
このフタで締め付ける。

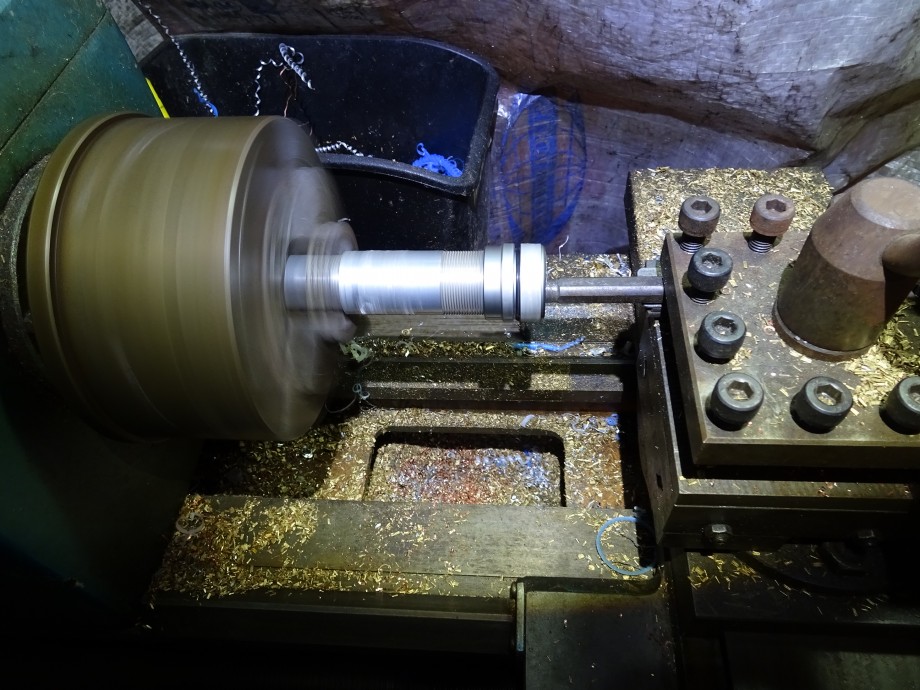

それで中のワッシャーをグリグリする。

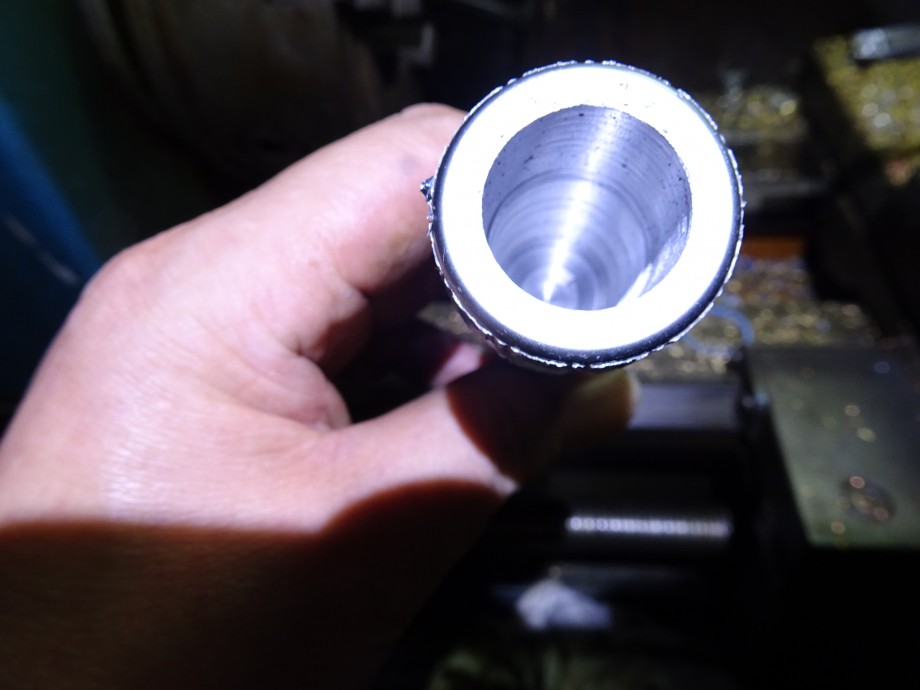

そうすると、１０数枚のワッシャーが１つのパイプのようになり加工できる。

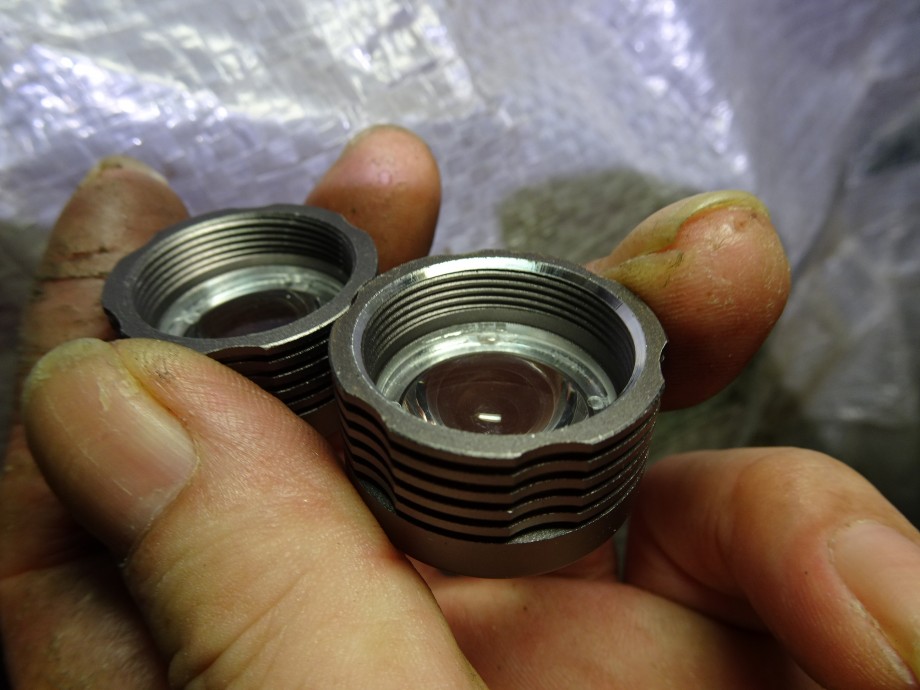

これ、レンズなのだが、左の状態だとＯリングが密着しないので右のように面取り加工する。

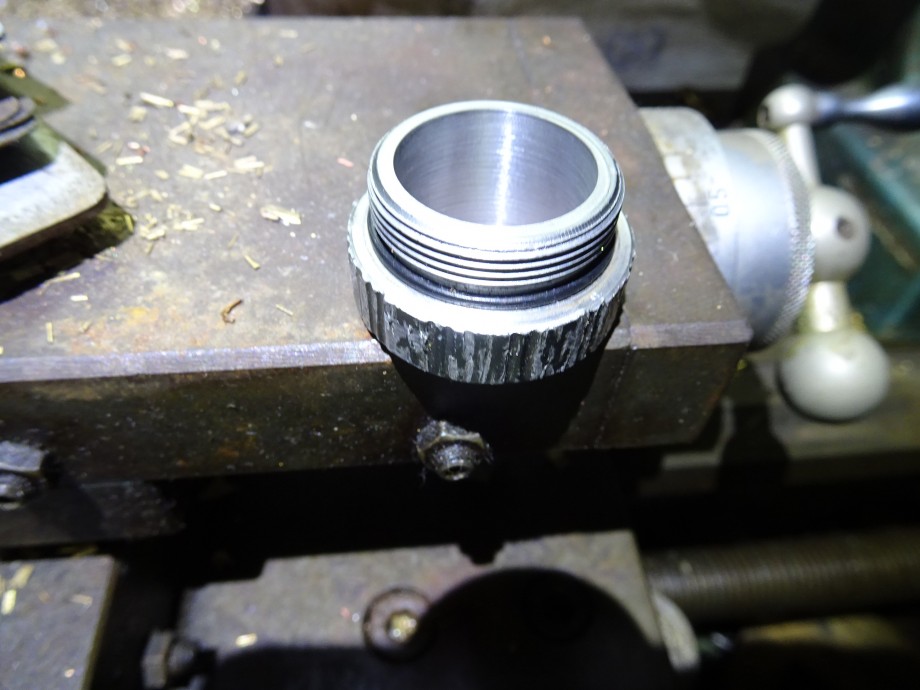

このリングと

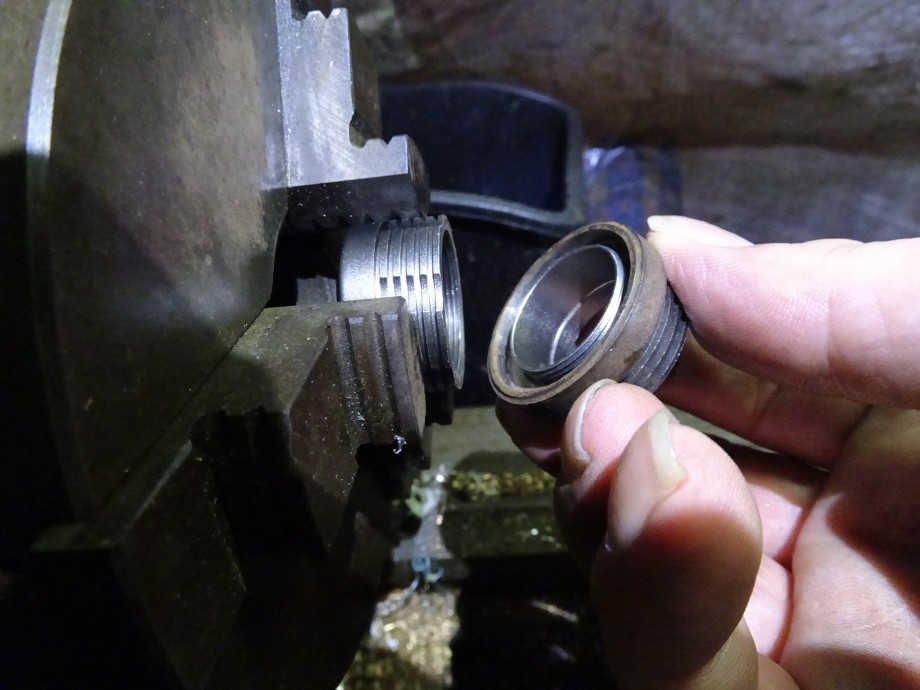

こうやって締め付けて
旋盤に挟んで

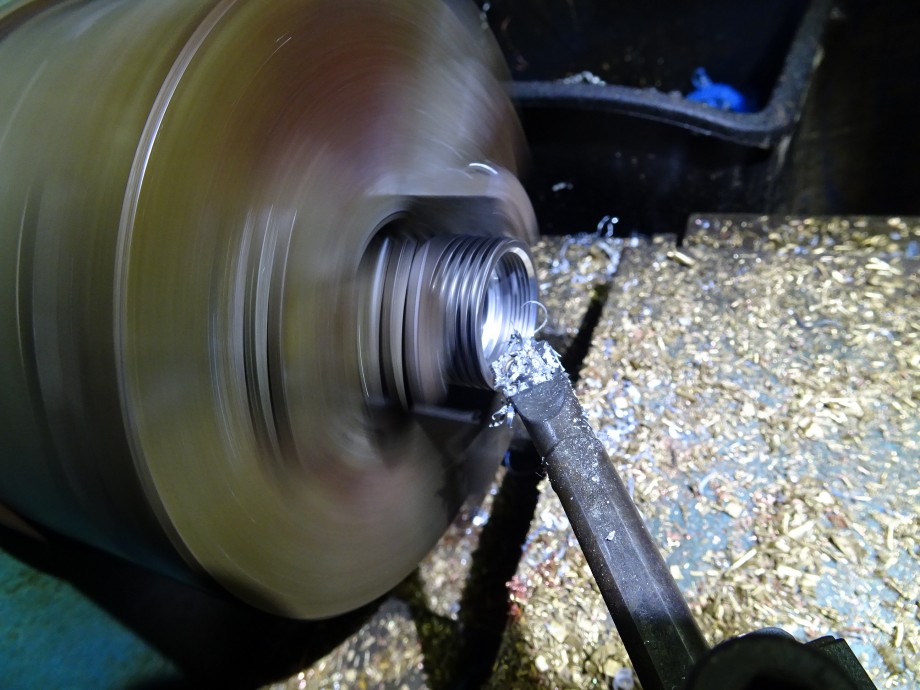

ネジを緩めて外すとレンズの加工する所が少しだけ出るので簡単に面取りできる。
後は面取りするだけ。

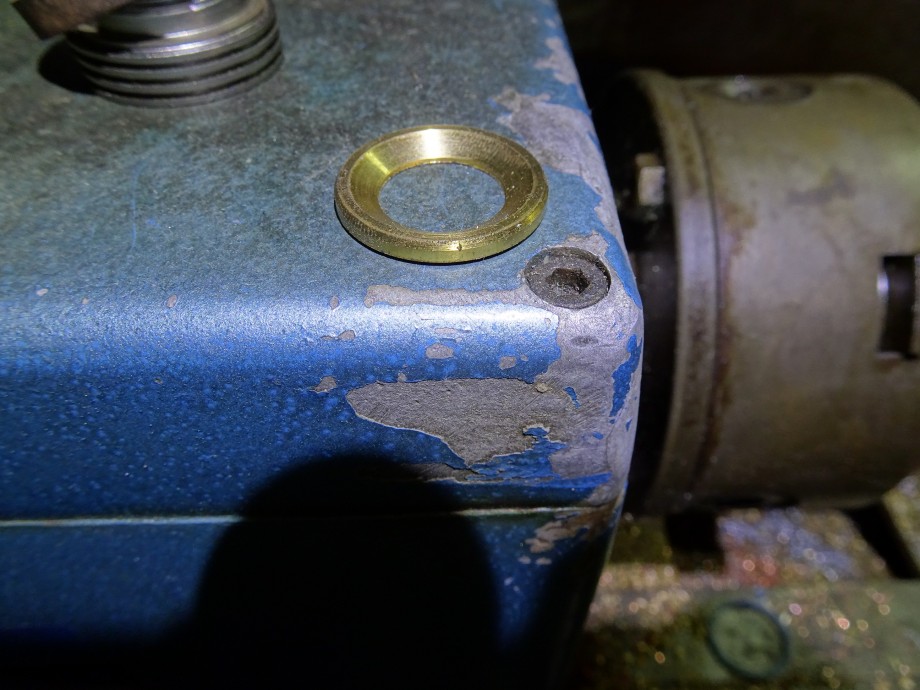

そう言えば、スイッチガードの試作が１つ見つかったのでラッキーでした。(笑)
こんな簡単な物でも、１つ３０分は掛かるのです。

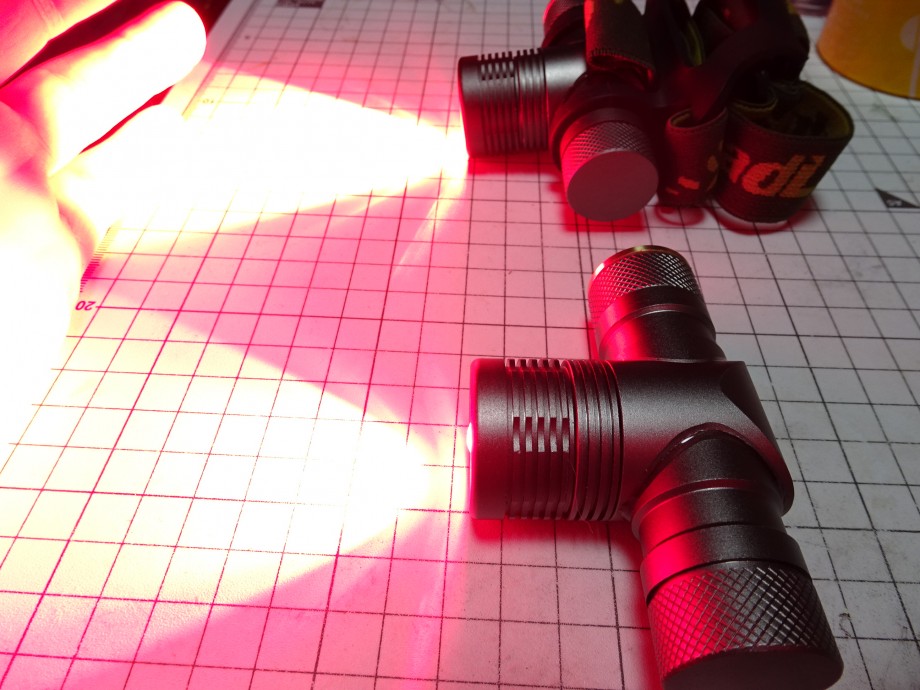

上のように向けたらテレビに反射した。
最近、忙し過ぎなので・・・(汗)
奥が波長６３０ｎｍダブルレッド
手前が波長６７０ｎｍダブルレッド
連休を利用してライトを作ってました。
最近は余りに好調過ぎて全部の部品が底をつく状態。
それで部品作りもやらないと・・・
左手に乗っている物を右のように加工する。
こんな冶具を作って加工する。
ケースの中にアルミワッシャーを入れて、
このフタで締め付ける。
それで中のワッシャーをグリグリする。
そうすると、１０数枚のワッシャーが１つのパイプのようになり加工できる。
これ、レンズなのだが、左の状態だとＯリングが密着しないので右のように面取り加工する。
このリングと
こうやって締め付けて

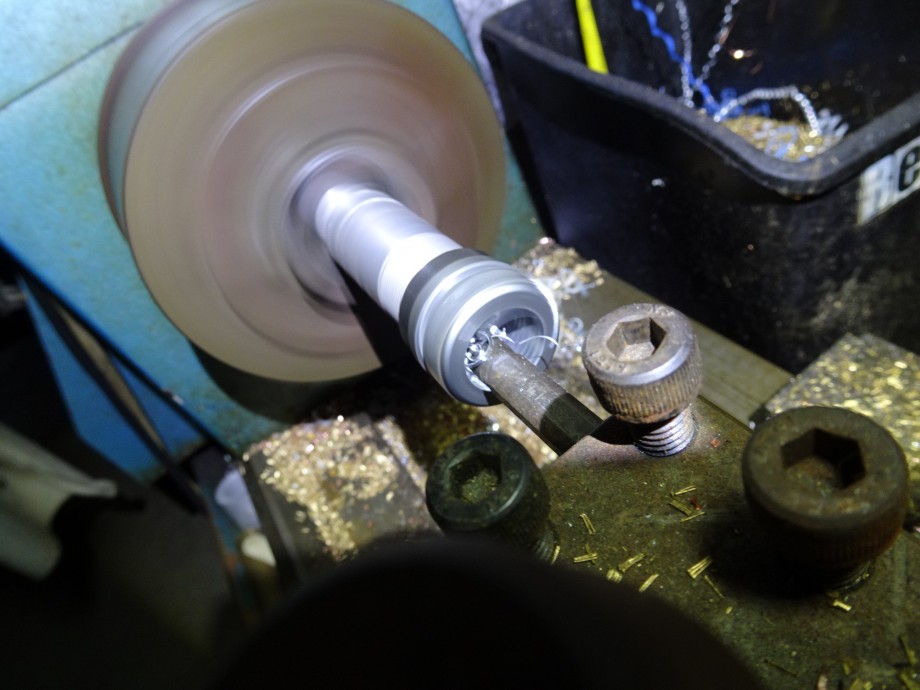

旋盤に挟んで
ネジを緩めて外すとレンズの加工する所が少しだけ出るので簡単に面取りできる。
後は面取りするだけ。
そう言えば、スイッチガードの試作が１つ見つかったのでラッキーでした。(笑)
こんな簡単な物でも、１つ３０分は掛かるのです。
上のように向けたらテレビに反射した。
