▼ 新型ｽﾞｰﾑライト　４

ジャンル:日記/一般
(ズーム１０００Ｔ)

新型ズームライトのＬＥＤを交換して見た。

このライトは、どうも、ＸＲ－Ｅ　Ｑ５としては、在り得ない明るさで、とても尋常ではない。

流れる電流も測定値２Ａ流れていて、このＬＥＤの最大電流１Ａの倍である。

本当に、これでＬＥＤが耐えられるのか？？？

そこで、まず、ＬＥＤが何かを確認して見た。

どう見ても、ＸＲ－Ｅに見える。ライトの説明にＱ５の文字があったので、輝度ランクはＱ５で間違いないと思われる。

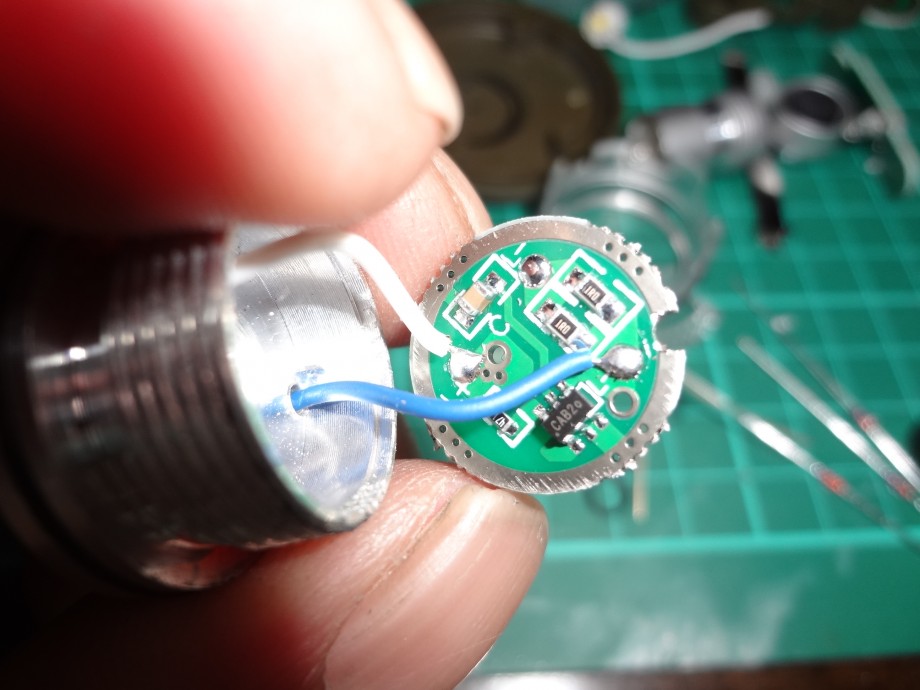

基板は、見た事が無い物で、メーカーのオリジナルかな？

電流を制限する小さなチップが見当たらない？

まさか、抵抗で制限している？

もし、見て、判る方がいたら、教えて下さい。(汗)

自分は、この知識が無いので、判断出来ない。(泣)

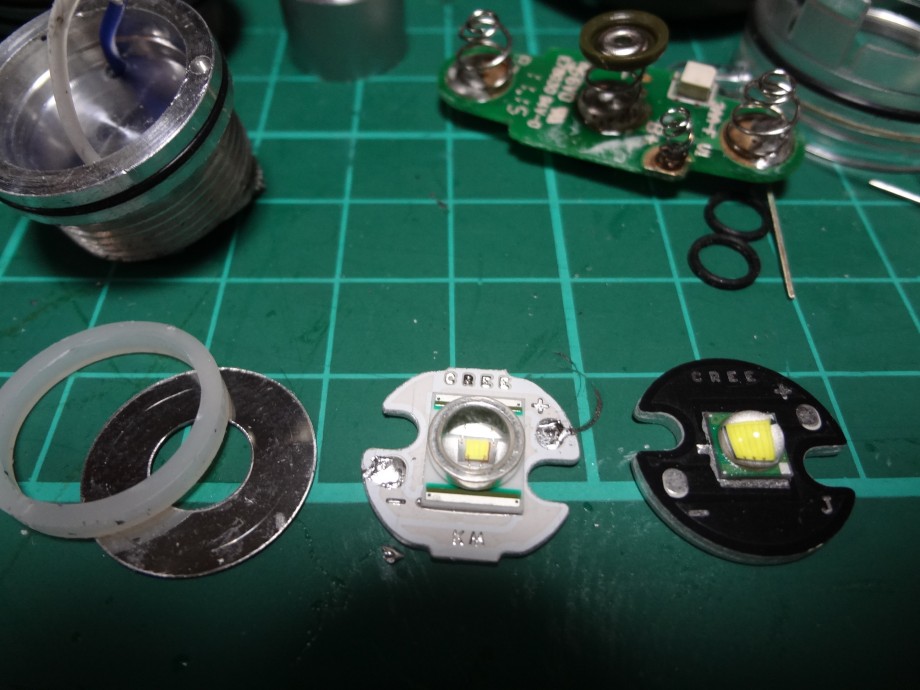

中央：このライトのＬＥＤＸＲ－Ｅ　右：ＸＭ－Ｌ　Ｕ３

驚いた事にＬＥＤの裏側の放熱シリコンが塗られていない！

本当に大丈夫なのかぁ？？？

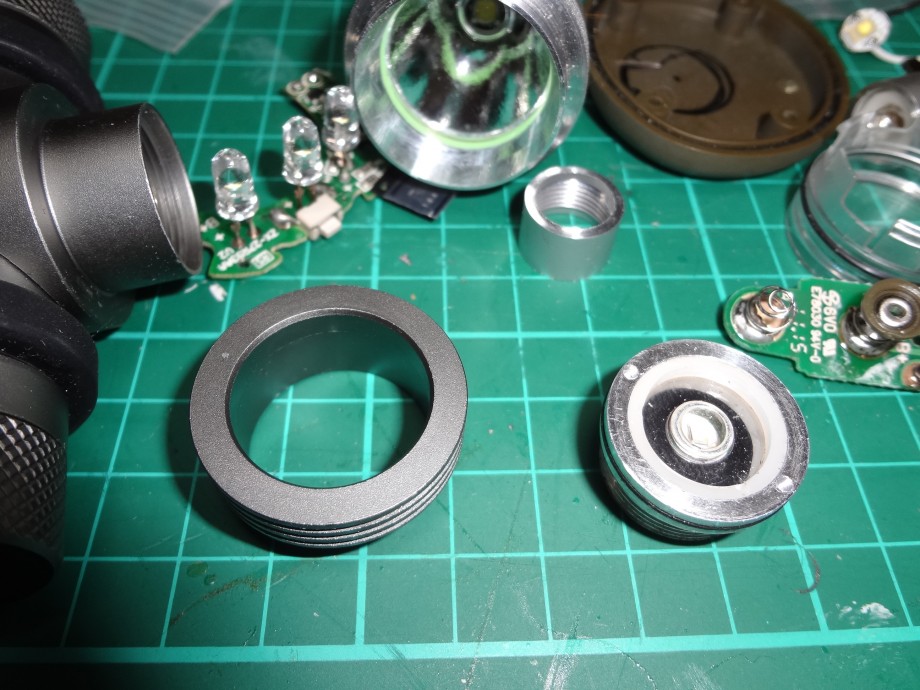

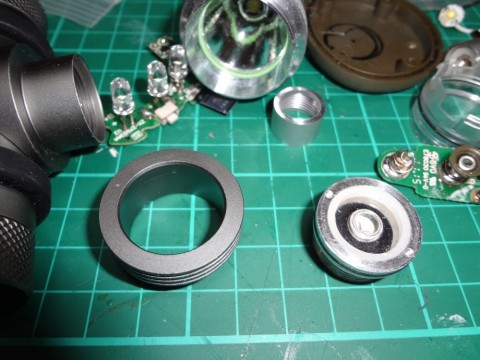

ＬＥＤの裏側に放熱シリコンを塗り、ＬＥＤを換装した。

ＸＭ－Ｌなら、３Ａまで電流を流せるので、多少電流がオーバーしても、ＬＥＤが壊れる事はない。

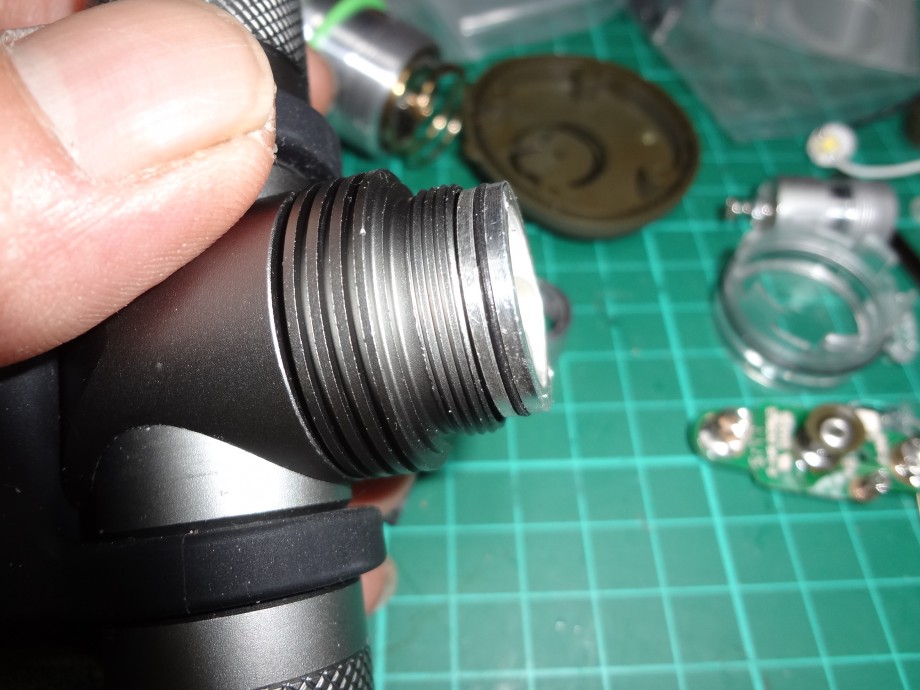

今回は、ネジ部分に普通の固まらない放熱シリコンを塗布した。

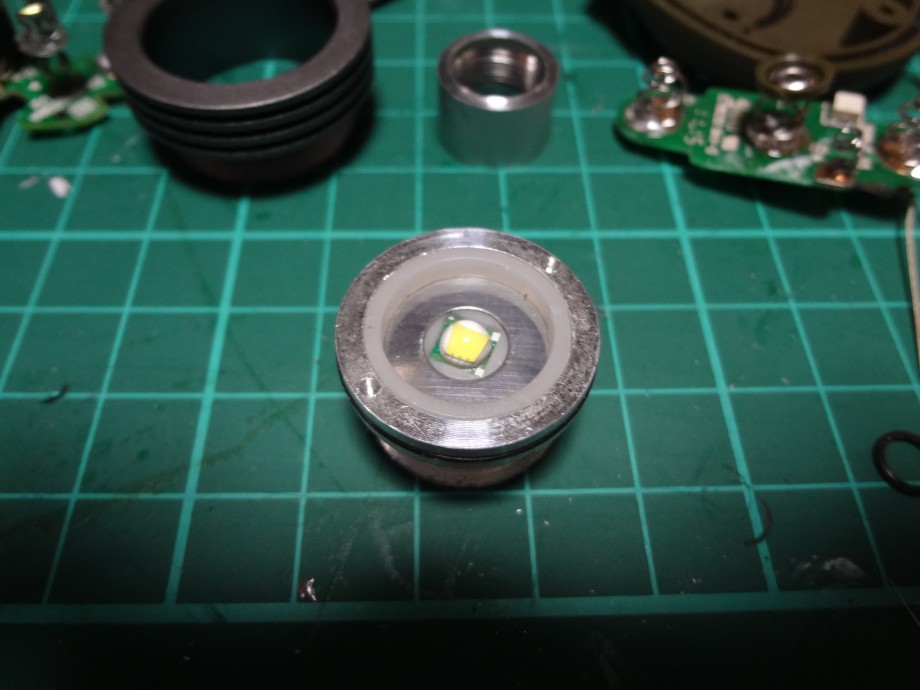

組み付けた。

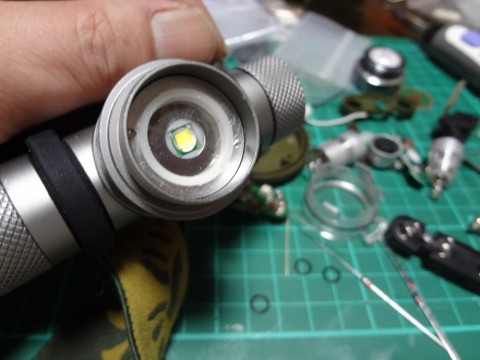

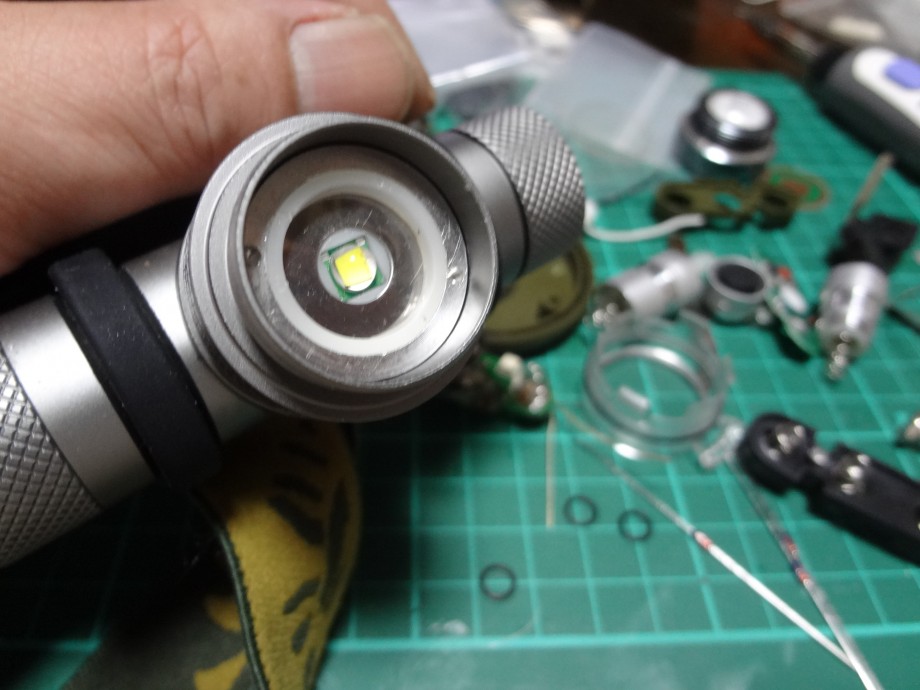

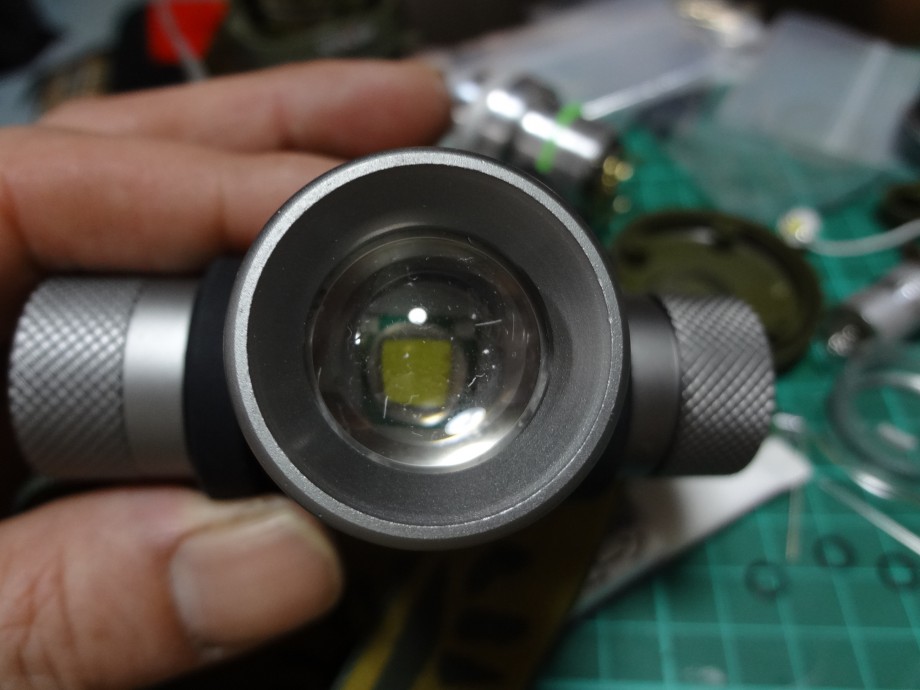

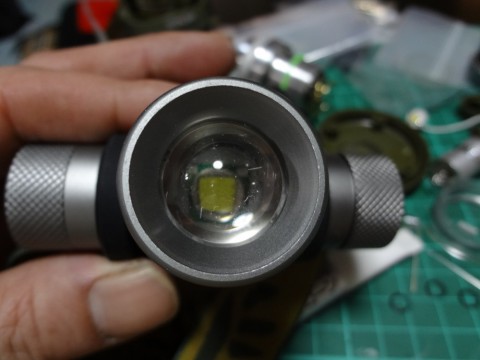

ＬＥＤの大きさが倍になった！

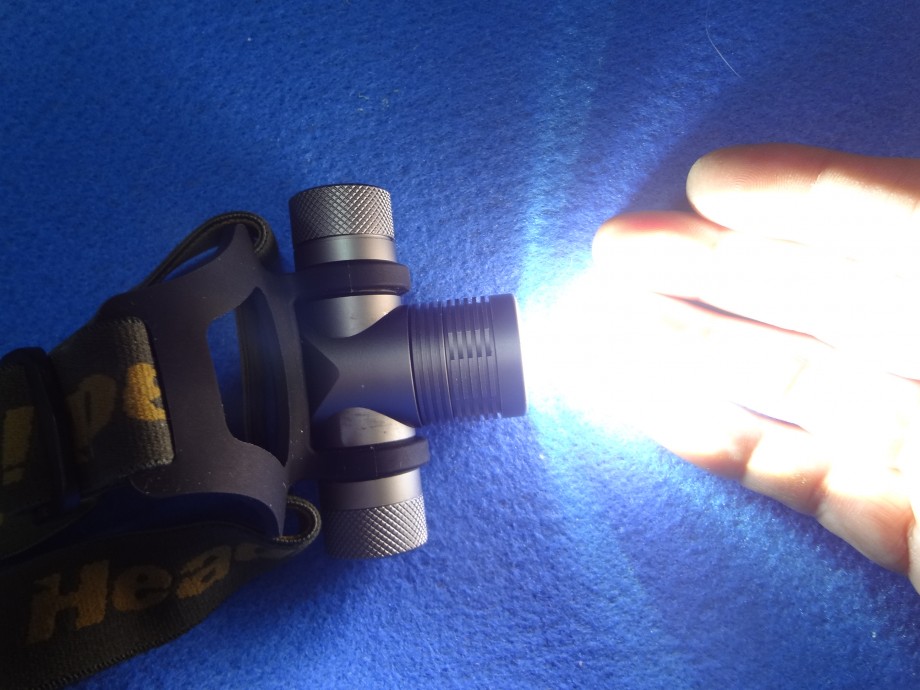

点灯確認、眩しい！

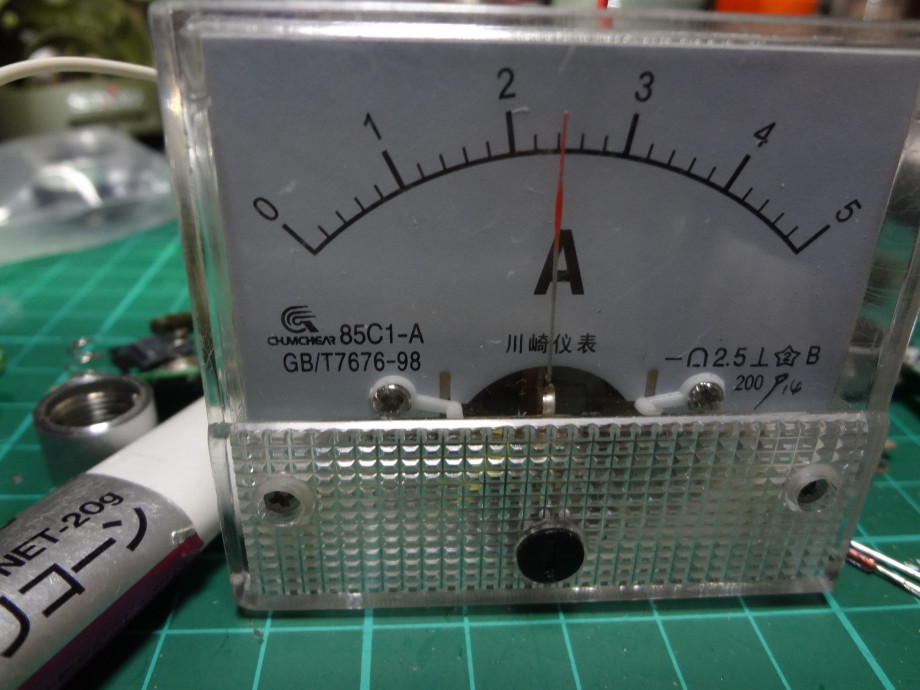

ノーマルが２Ａなのに対し、２．４Ａ～２．５Ａ流れた

なぜか、電流が上がった？

定電流回路では無いのか？？？

どんな回路か、まったくわからない？

屋外テスト

うん、まあ、こんな物だろう！(笑)

この電流なら、計算上９００ルーメン付近のはずだが、そこまでは、出ていないようだ。

そこで、ノーマルとの比較を忘れた事に気が付いた

急遽、用意して、再テスト

左：改造後　　　右：ノーマルって、明る過ぎ！！

どちらも、均一な配光で、キレイだ。

これだけ光が広がれば、安全に足場を確認できる

うーん、３００ルーメンって、こんなに明るかった？
（右側のノーマルの話）

むしろ、中心照度は、ノーマルが明るい！（怖）

どうなっているのか？　不思議だ！！

ノーマルが明る過ぎる！(汗)

あ、そう言えば、レッドフィルターですが、

左：レッドＬＥＤ　　　右：レッドフィルター（新ｽﾞｰﾑ）

これが、レッドＬＥＤをお勧めする理由です！

光は、より赤色に近く、狭い波長の赤色です。

改造後の新ズームにレッドフィルターを装着しています。

どちらが明るいでしょうか？(笑)

これは、仮説ですが、もし、人間が赤外線を見えないように、
この赤外線に近い６２０ｎｍ（ﾅﾉﾐﾘ）の光が魚には、見えない、
又は、見えにくいとしたら、効果はあると思いますか？

フィルターで、このレベルの赤を再現するとすると、どれぐらいの枚数が必要になるのか？？？
そして、どれぐらい暗くなるのか？

レッドＬＥＤを選択した理由がそこにあります！

希望的な理想では、魚は見えない光で、人間は見える光、
これが出来れば、理想です！(笑)
