▼ ｽﾞｰﾑ2500へバージョンＵＰ2
最近ｽﾞｰﾑ1000Tが暗いと言うユーザーさんから、
ズーム2500へバージョンＵＰの依頼が来た。
届いた物を確認したのだが、特に暗いと言った症状は無く、完全動作品だった。

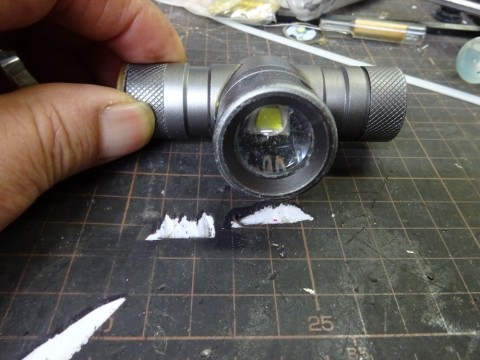

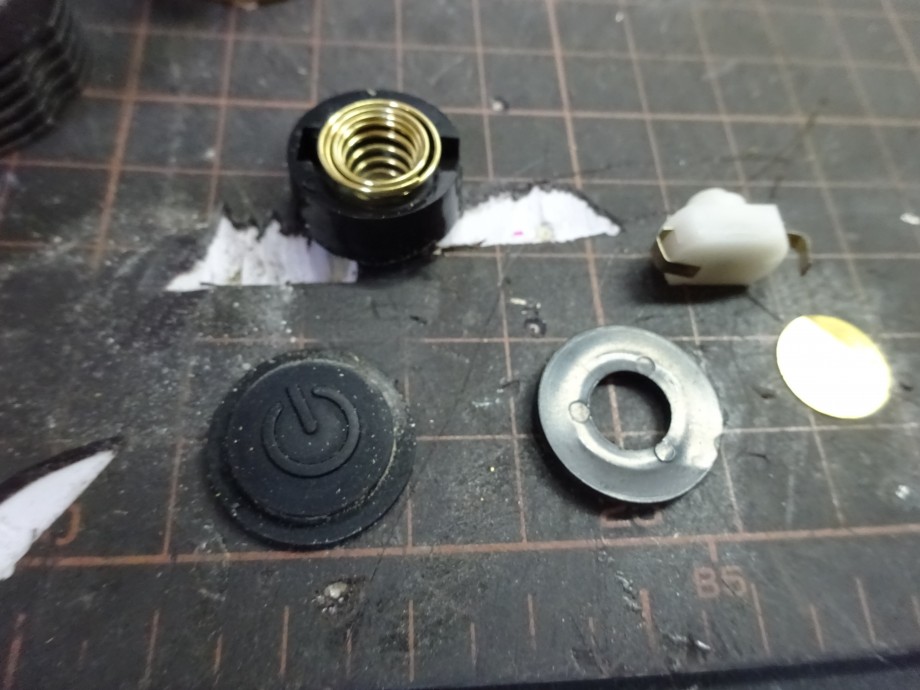

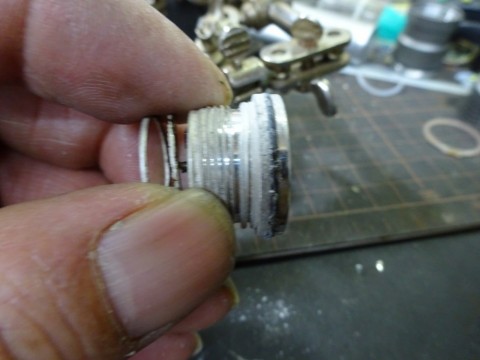

まず、スイッチを分解して見た。
そうしたら、塩の粉末が･･･
ちょっとヤバイほど塩が結晶化している。

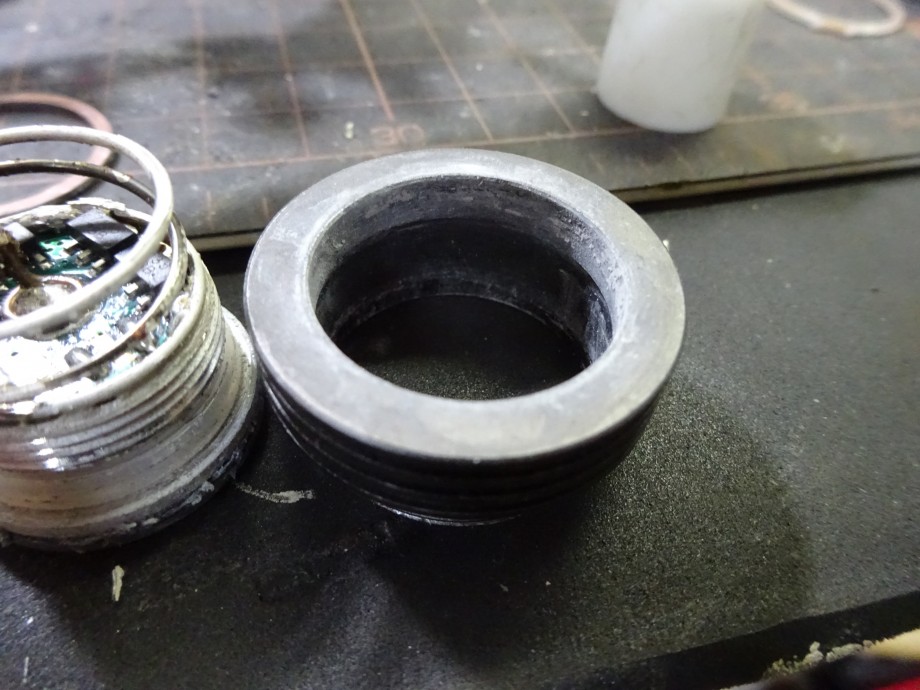

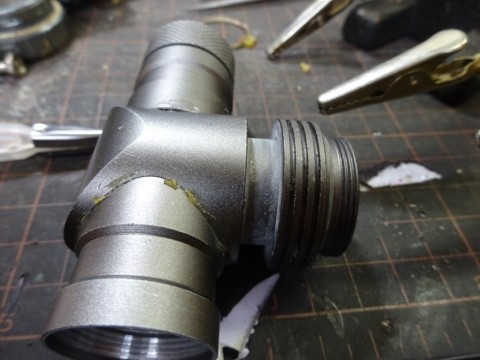

こっちも塩で白い
コレ、分解するのにマジで2時間掛かった。
塩噛みしてたようだ。

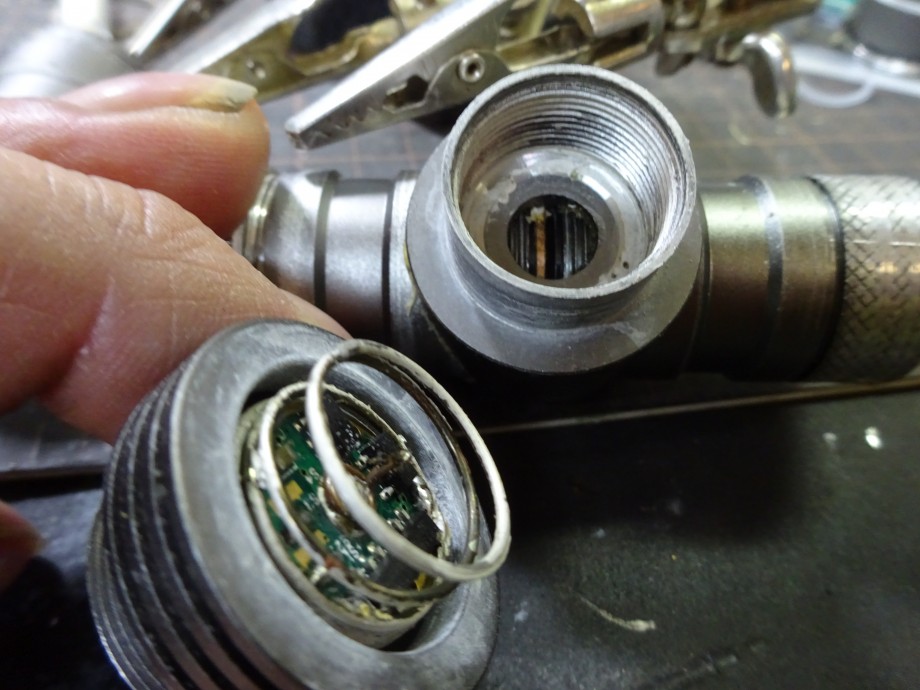

ここまで塩が来てるが内部には塩は来ていなかった。

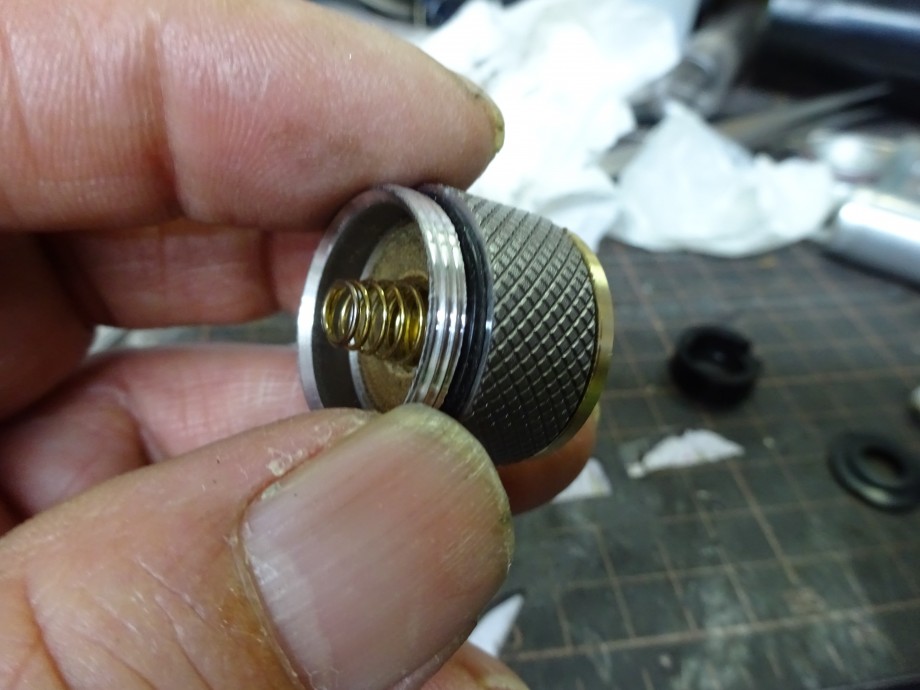

スプリングの白っぽい物は銀含有導電性接着剤だ。
これにより塩水が侵入しても導通を確保する設計

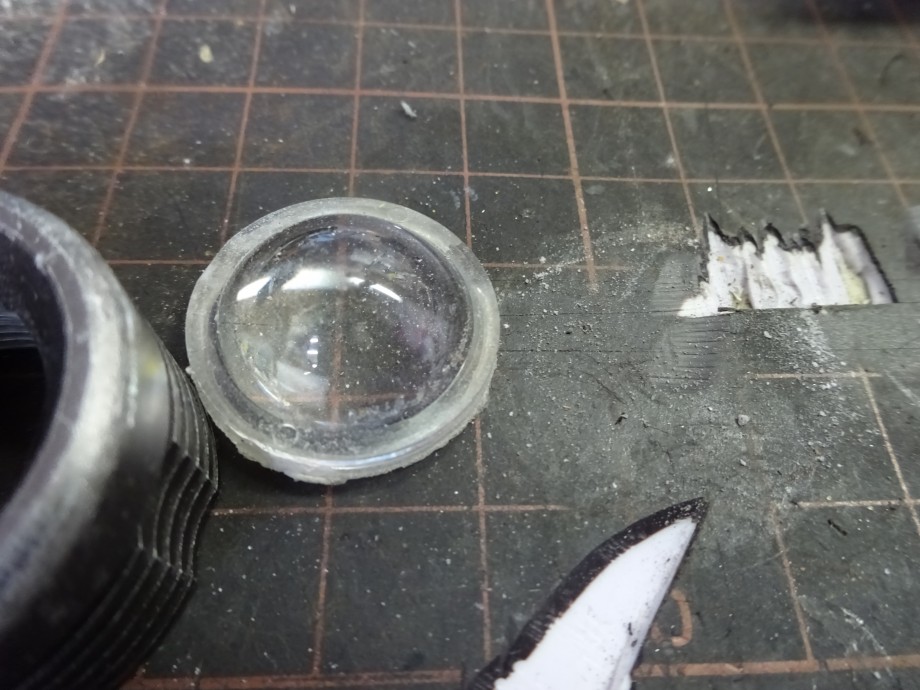

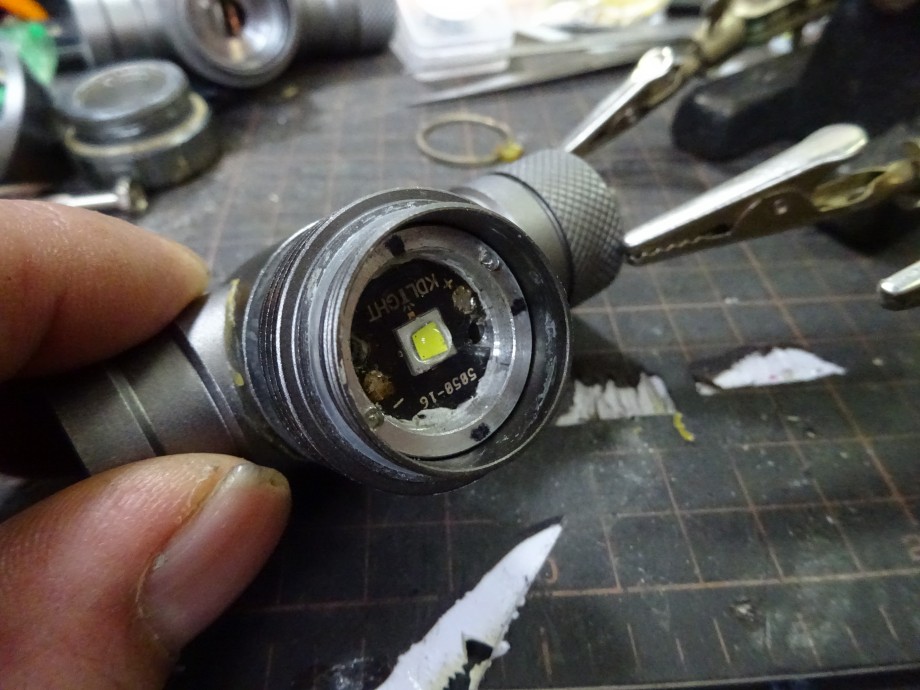

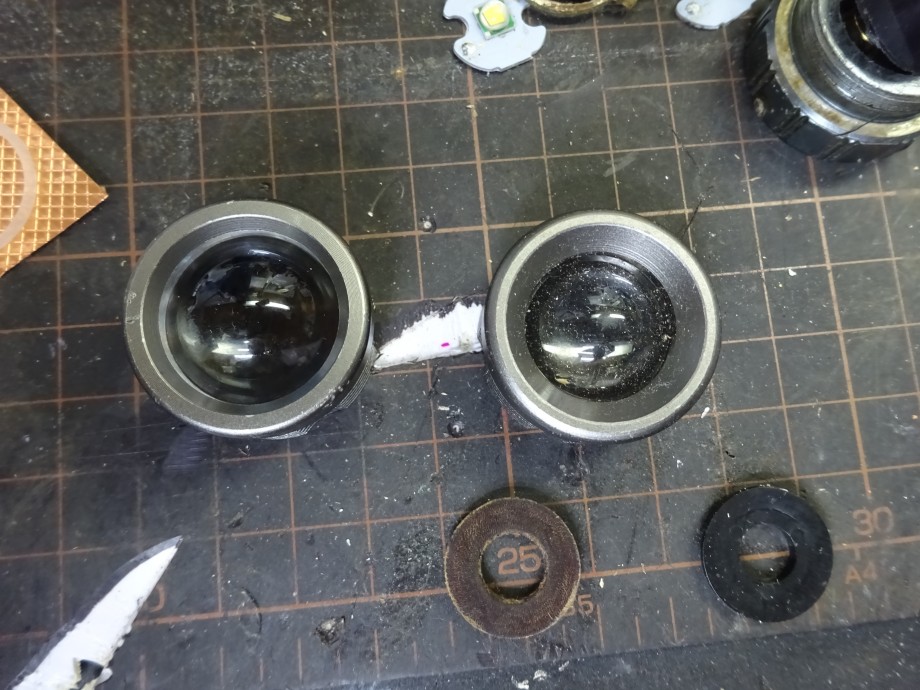

更にレンズを抜いたら、そこにも塩が･･･
どうやら、水没レベルに塩が結晶化している。
暗いと言うのは勘違いでは無く、スイッチのネジ山などの塩噛みが原因のような気がする。
よく、ここまで塩が結晶化していて正常に作動していると逆に感動した。
これまでの塩噛み対策が功を奏したのだろう。

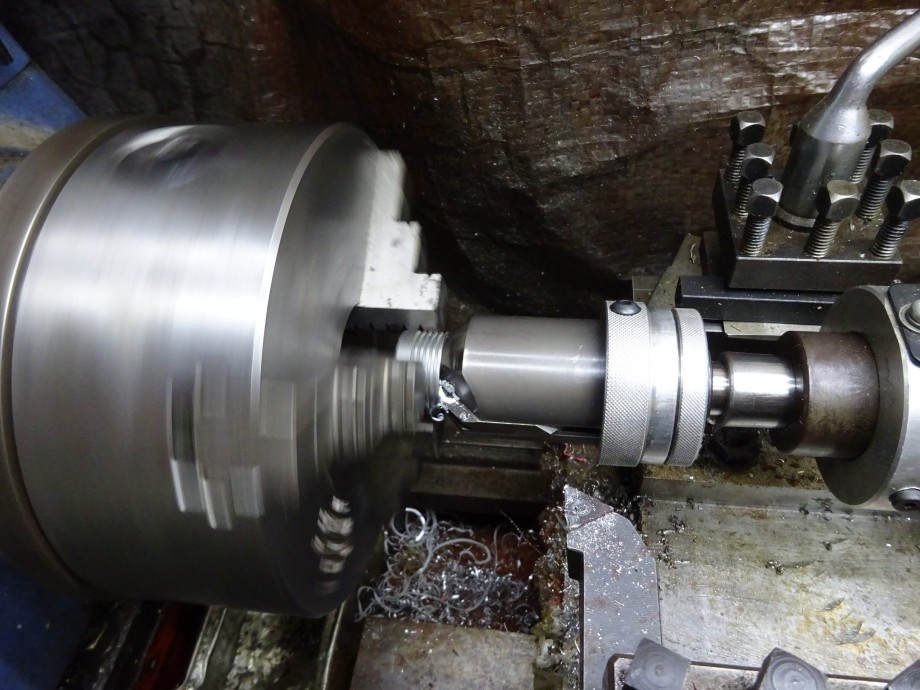

長年の汚れを落とすためにスイッチガードの外側を削り落とす。

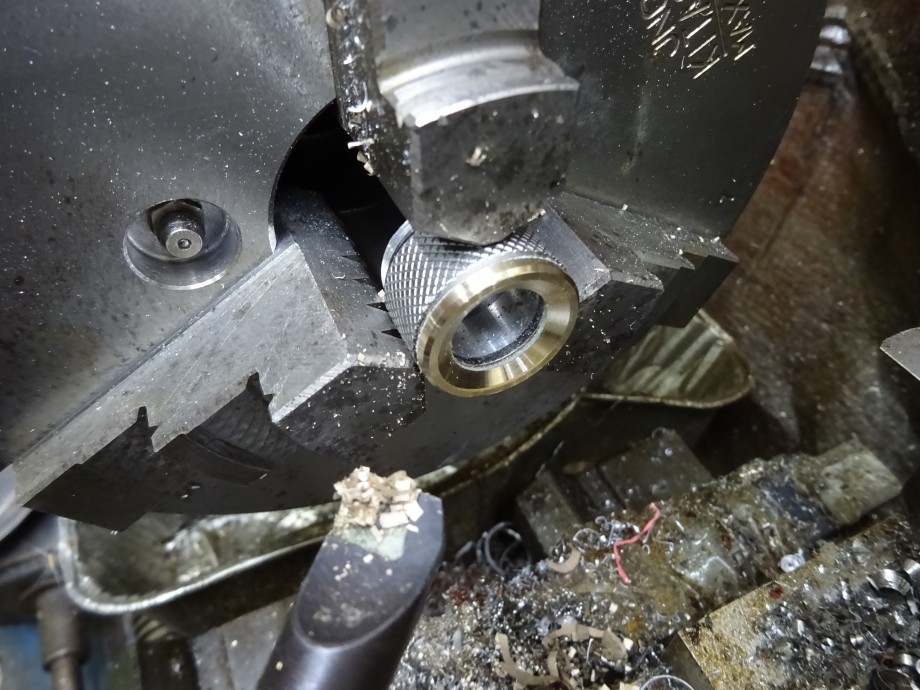

スイッチの内側も面取り

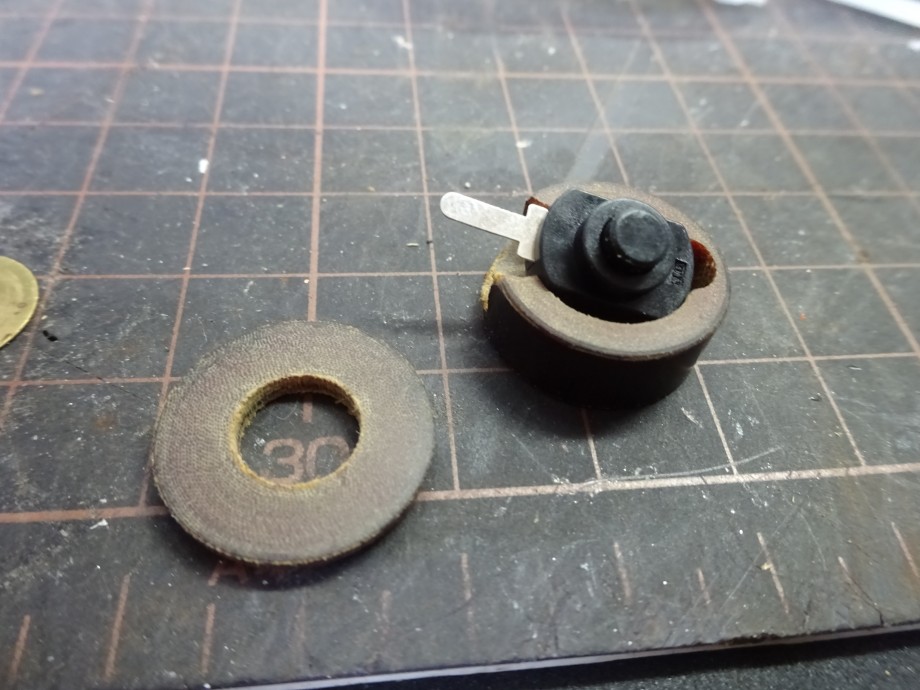

自分で加工した耐熱部品を入れて、スイッチも新品にする。

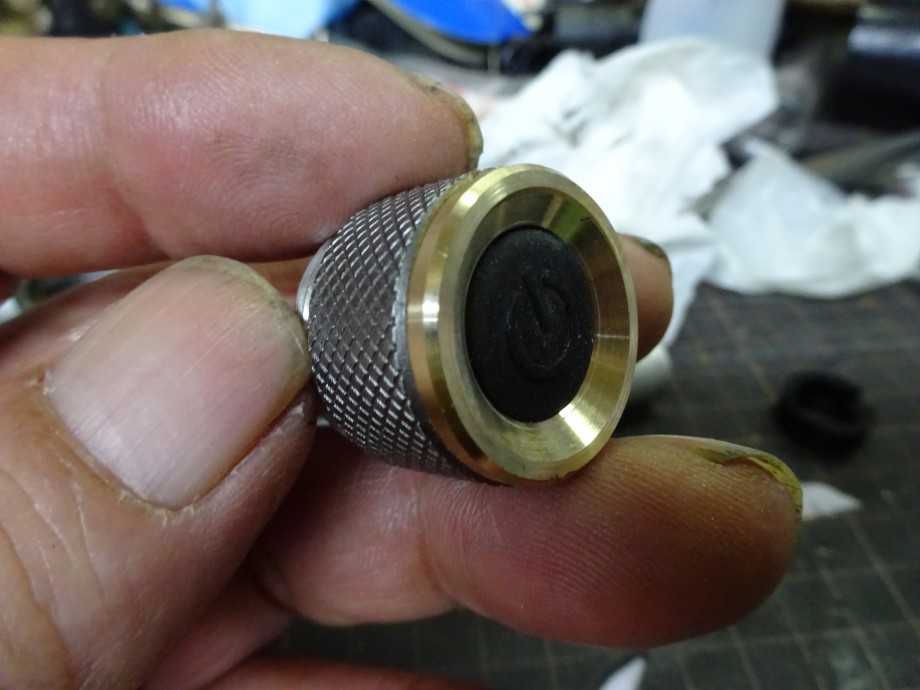

スイッチ完成
外側
ガラスレンズを入れる為に加工。

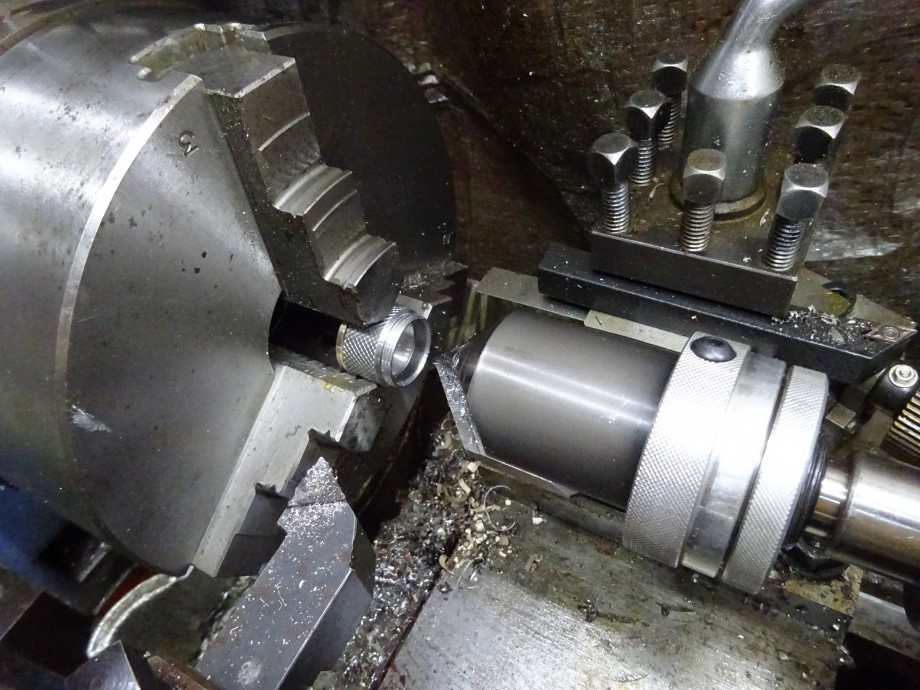

具体的にはまず面取り

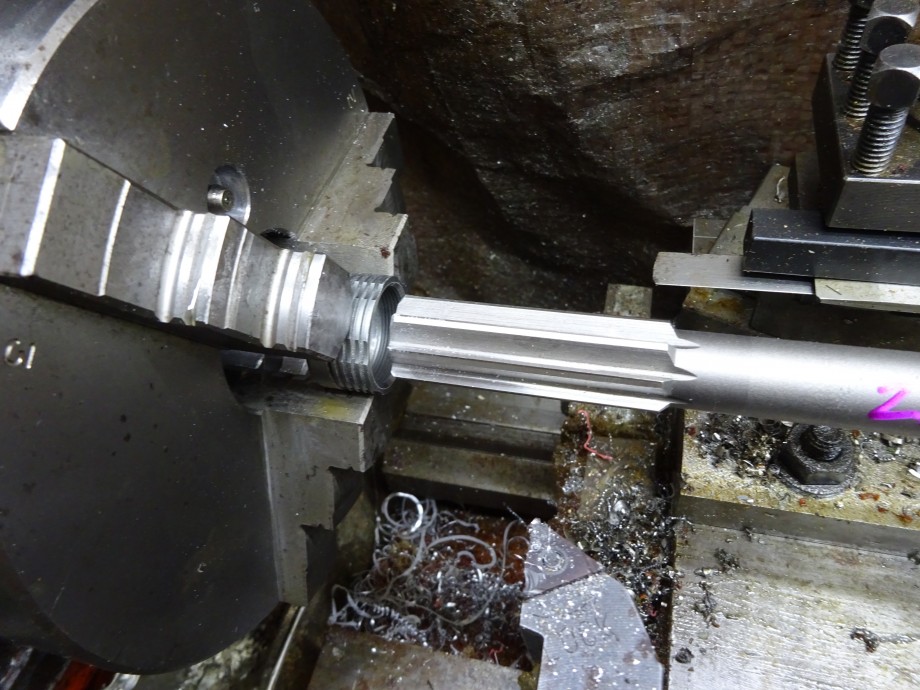

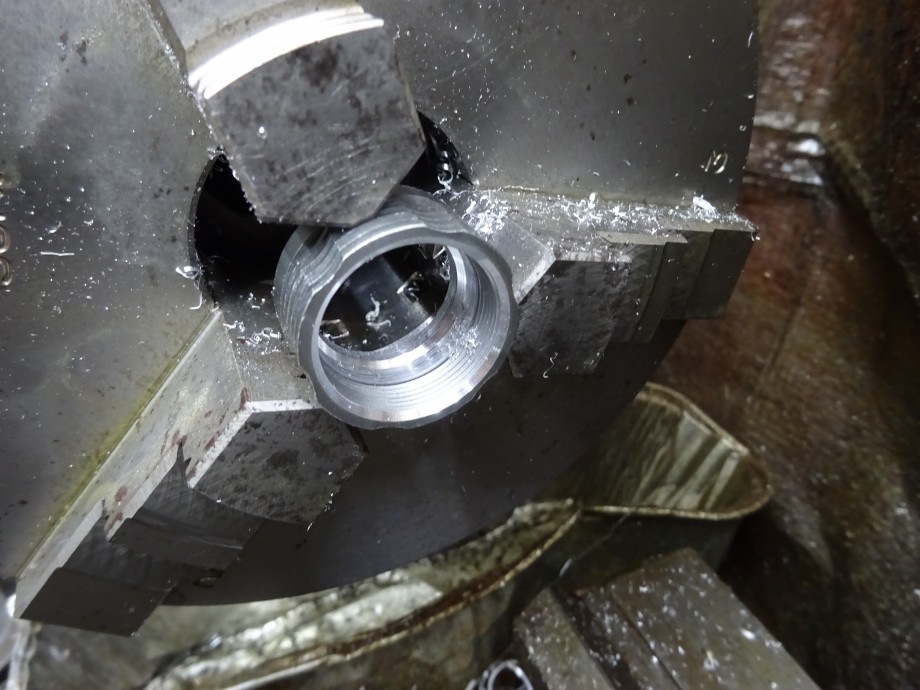

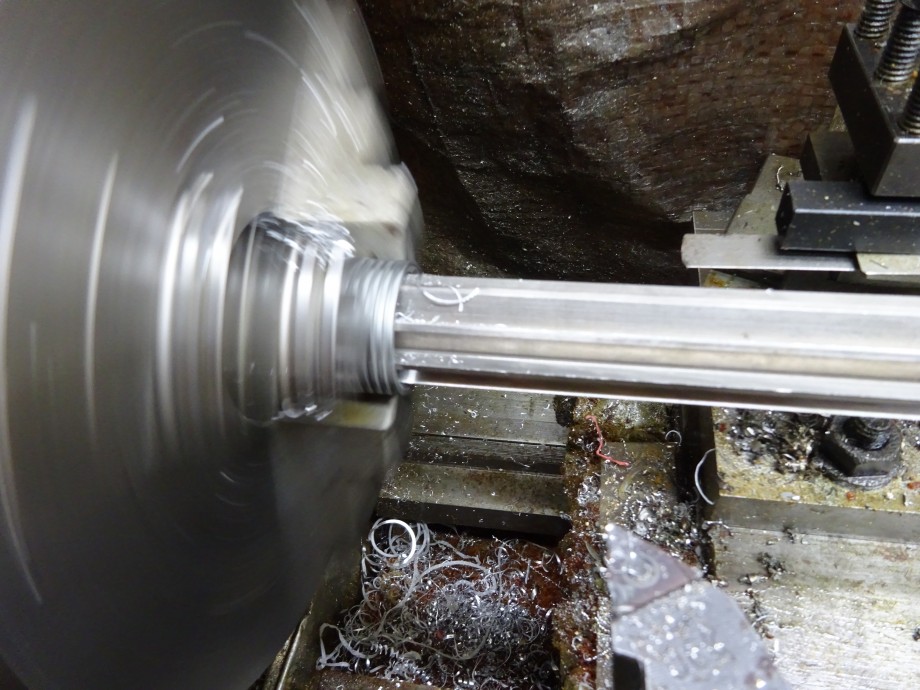

Φ21.5ｍｍのリーマーで貫通
規定の深さまでΦ23ｍｍのリーマーを通す。
この写真は前のヤツだが、レンズを大径ガラスレンズ化した。
樹脂レンズでは光の熱に耐えられず、溶けてしまう。
ガラスレンズにする事により、放熱性も向上。

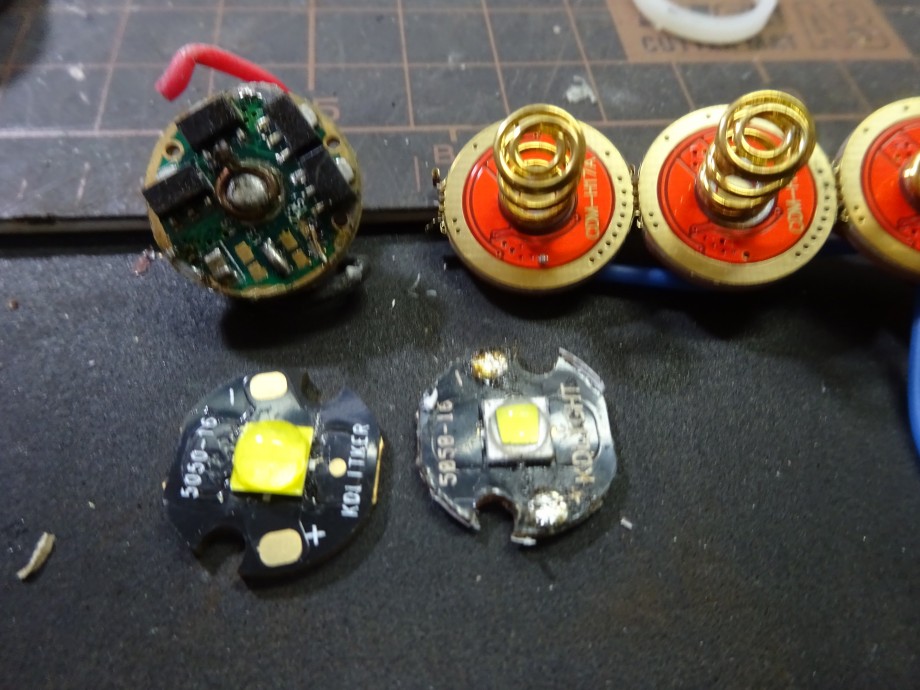

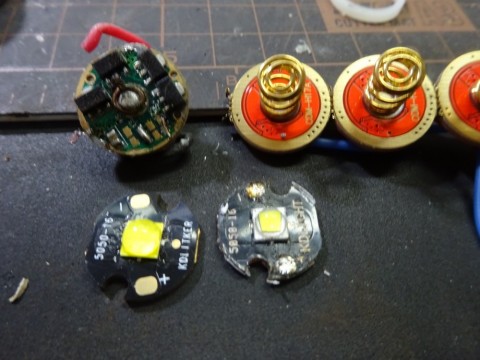

モジュールも塩で固まっていて、要交換だった。

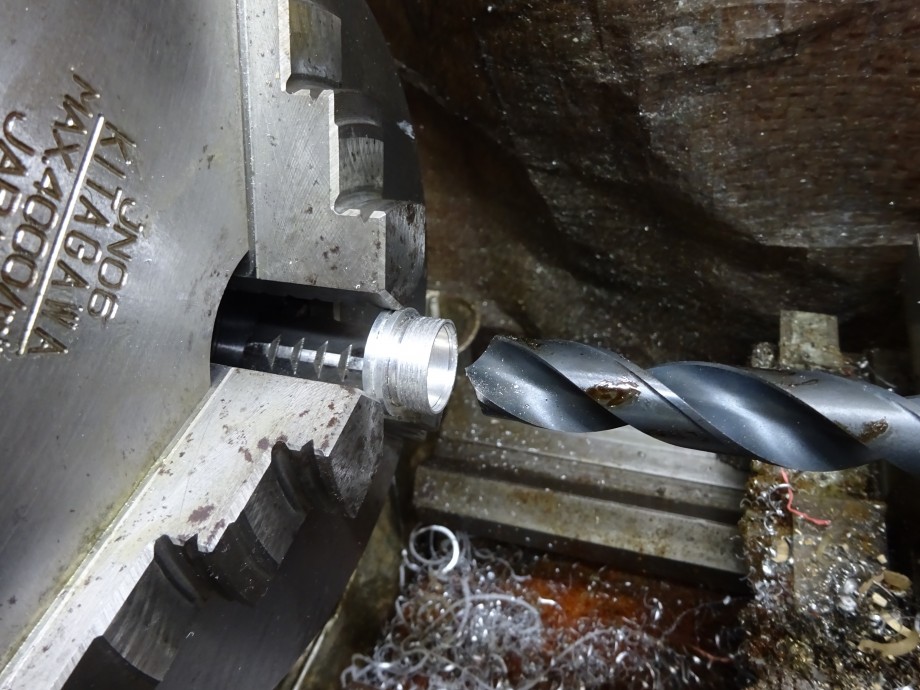

それで、別の部品を加工
並べる順番を間違えたが、ズーム2500用に交換する。

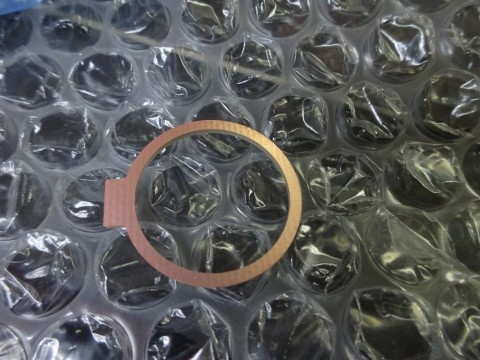

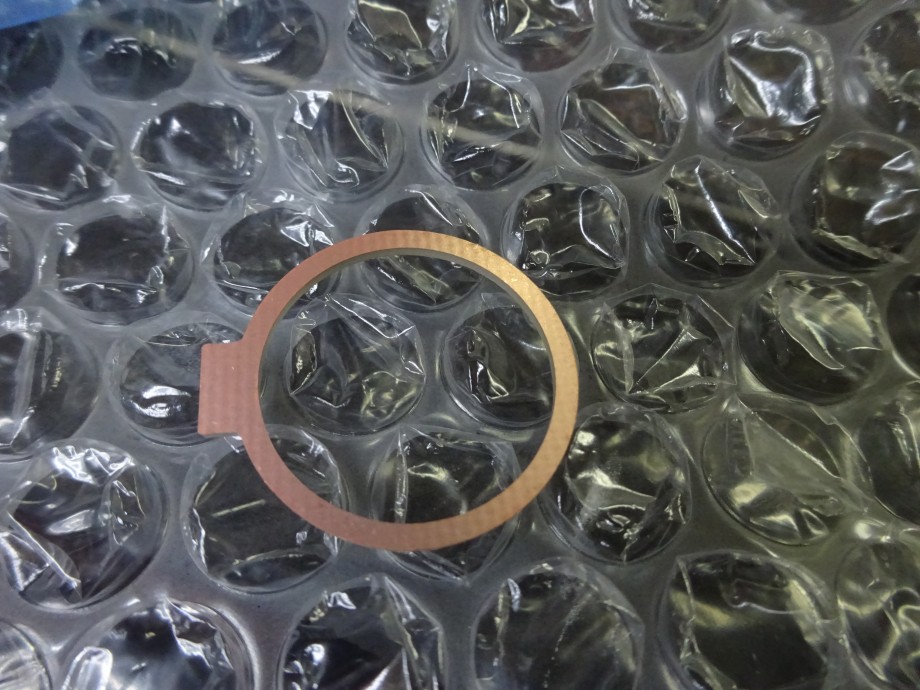

勿論、この間送って頂いた部品も使う。
聞いた所によると、これの単価は１つ1000円になるらしい。
単純な部品交換では無いことは御理解頂けただろうか？
ノウハウと調整が無いと製作は無理。

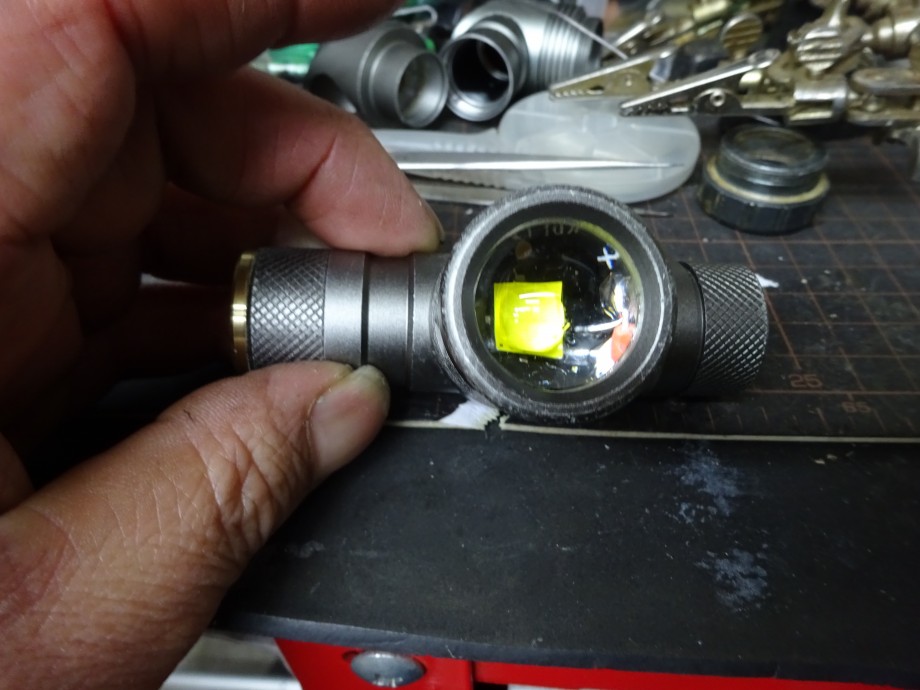

外観は歴戦の勇士だが、その中身は最新・最強だ！
このサイズのヘッドライトでは、最新・最強
世界最高峰だと断言できる。
ズーム2500へバージョンＵＰの依頼が来た。
届いた物を確認したのだが、特に暗いと言った症状は無く、完全動作品だった。
まず、スイッチを分解して見た。
そうしたら、塩の粉末が･･･
ちょっとヤバイほど塩が結晶化している。
こっちも塩で白い
コレ、分解するのにマジで2時間掛かった。
塩噛みしてたようだ。
ここまで塩が来てるが内部には塩は来ていなかった。
スプリングの白っぽい物は銀含有導電性接着剤だ。
これにより塩水が侵入しても導通を確保する設計
更にレンズを抜いたら、そこにも塩が･･･
どうやら、水没レベルに塩が結晶化している。
暗いと言うのは勘違いでは無く、スイッチのネジ山などの塩噛みが原因のような気がする。
よく、ここまで塩が結晶化していて正常に作動していると逆に感動した。
これまでの塩噛み対策が功を奏したのだろう。
長年の汚れを落とすためにスイッチガードの外側を削り落とす。
スイッチの内側も面取り
自分で加工した耐熱部品を入れて、スイッチも新品にする。
スイッチ完成
外側
ガラスレンズを入れる為に加工。
具体的にはまず面取り
Φ21.5ｍｍのリーマーで貫通
規定の深さまでΦ23ｍｍのリーマーを通す。
この写真は前のヤツだが、レンズを大径ガラスレンズ化した。
樹脂レンズでは光の熱に耐えられず、溶けてしまう。
ガラスレンズにする事により、放熱性も向上。
モジュールも塩で固まっていて、要交換だった。
それで、別の部品を加工
並べる順番を間違えたが、ズーム2500用に交換する。
勿論、この間送って頂いた部品も使う。
聞いた所によると、これの単価は１つ1000円になるらしい。
単純な部品交換では無いことは御理解頂けただろうか？
ノウハウと調整が無いと製作は無理。
外観は歴戦の勇士だが、その中身は最新・最強だ！
このサイズのヘッドライトでは、最新・最強
世界最高峰だと断言できる。
