▼ 旋盤、ｼｰﾙｶﾞﾝ改良
- ジャンル:日記/一般
- (機械ログ)
使用頻度がかなり高いシールガンなので、中々改造の機会が無かった。
この連休で改良して見る事にした。

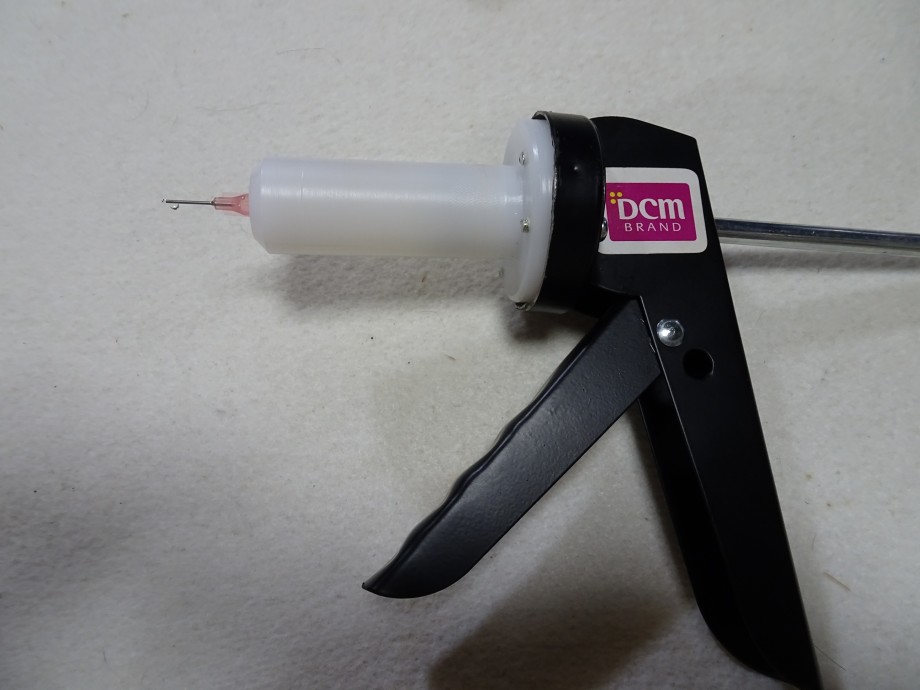

これは改良前、なぜ、このようにゴツイ物かと言うと、半端な力ではない圧力を掛けてシール剤を出す。そのために外側のケースで注射器が爆発しないようにピッタリな外郭で圧力を封じ込めている。
これぐらい丈夫にしないとプラスチックの注射器では、恐らく爆発する？？？

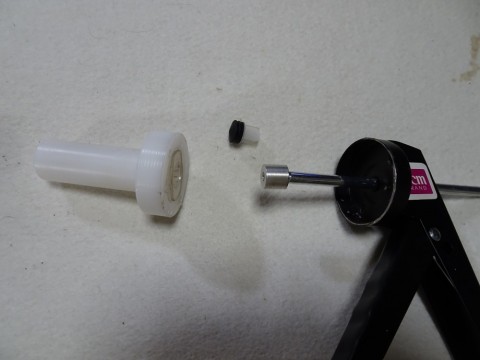

分解するとこんな感じ

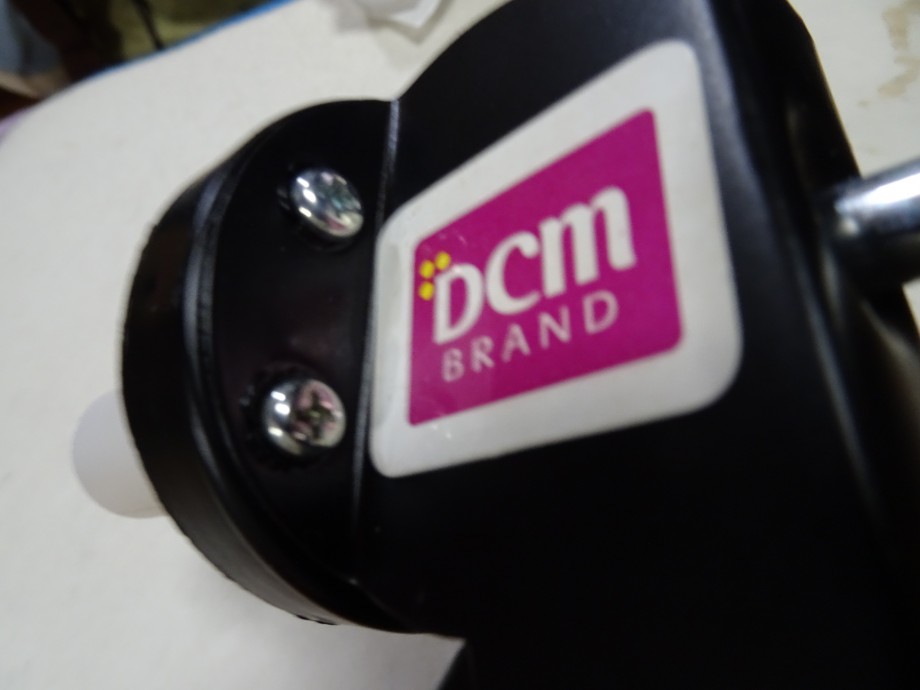

シール剤が無くなった場合、このﾈｼﾞを４つ外してからしか内部の注射器を交換出来なかった。
それで、セパレートで簡単に交換できるようにして見る。

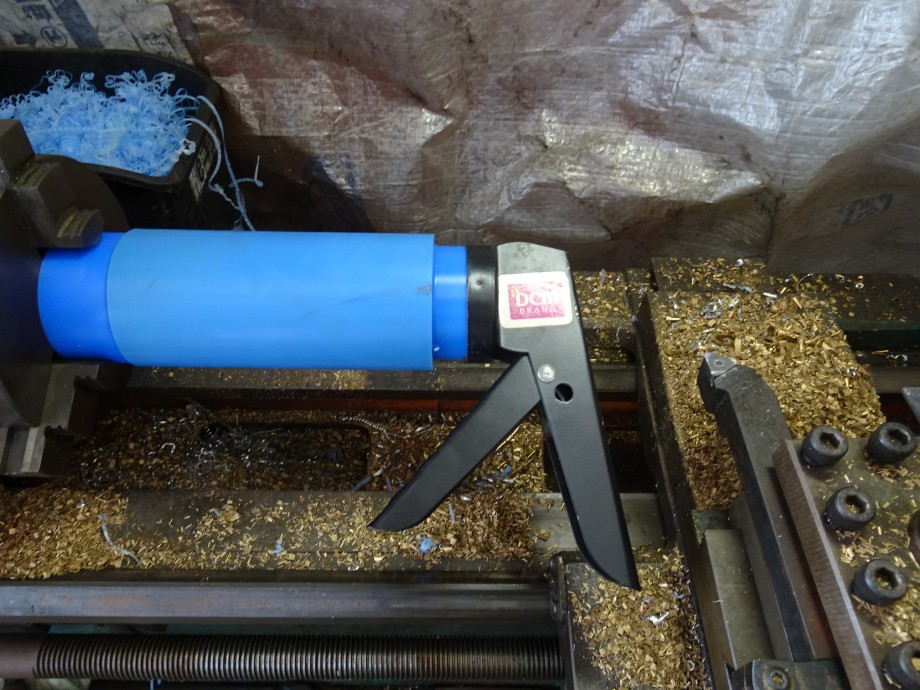

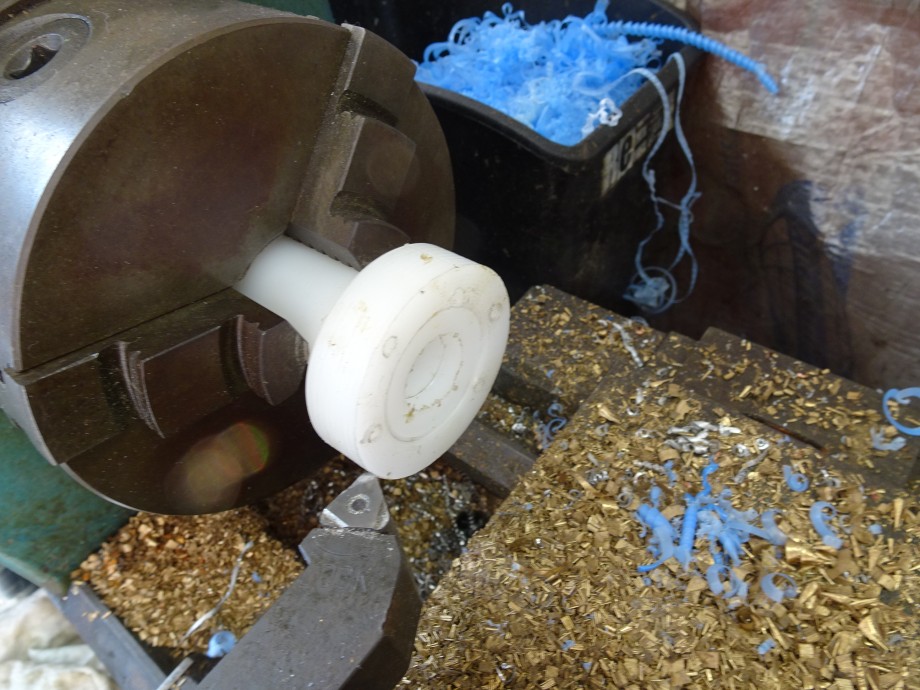

ＭＣナイロンをｼｰﾙｶﾞﾝにピッタリと入るようにしてから、

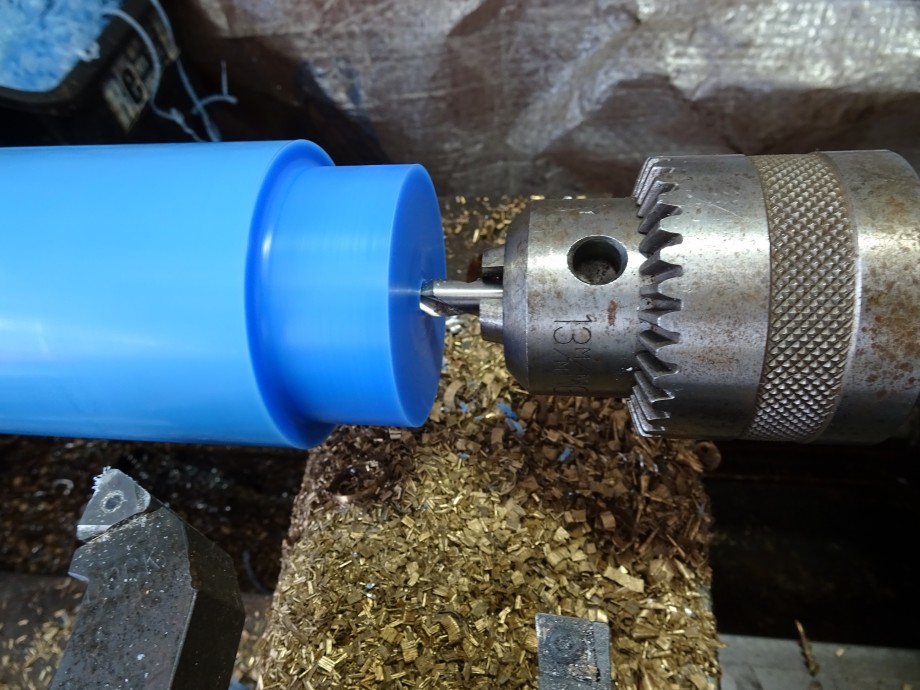

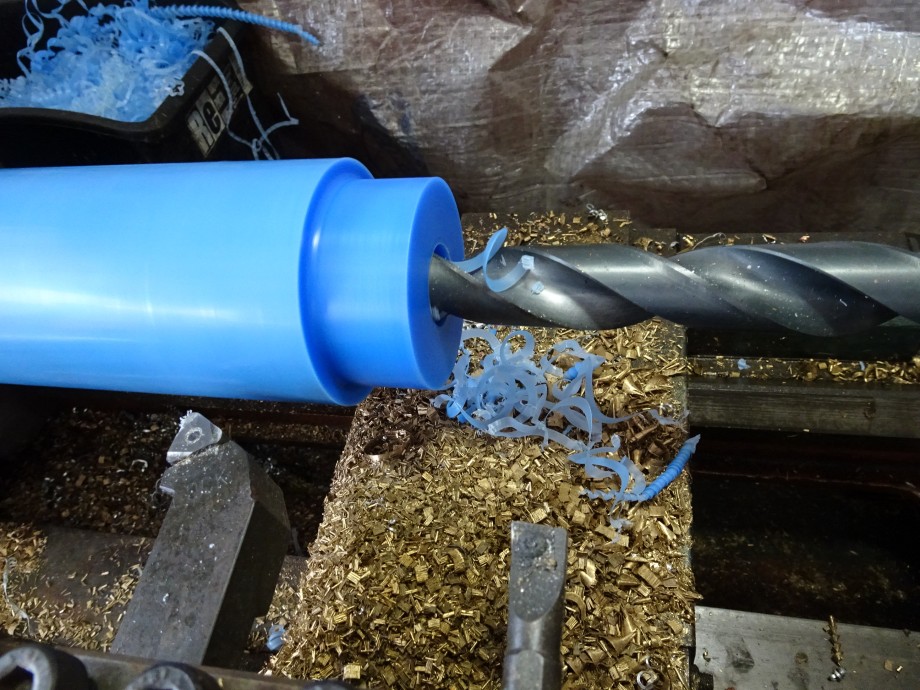

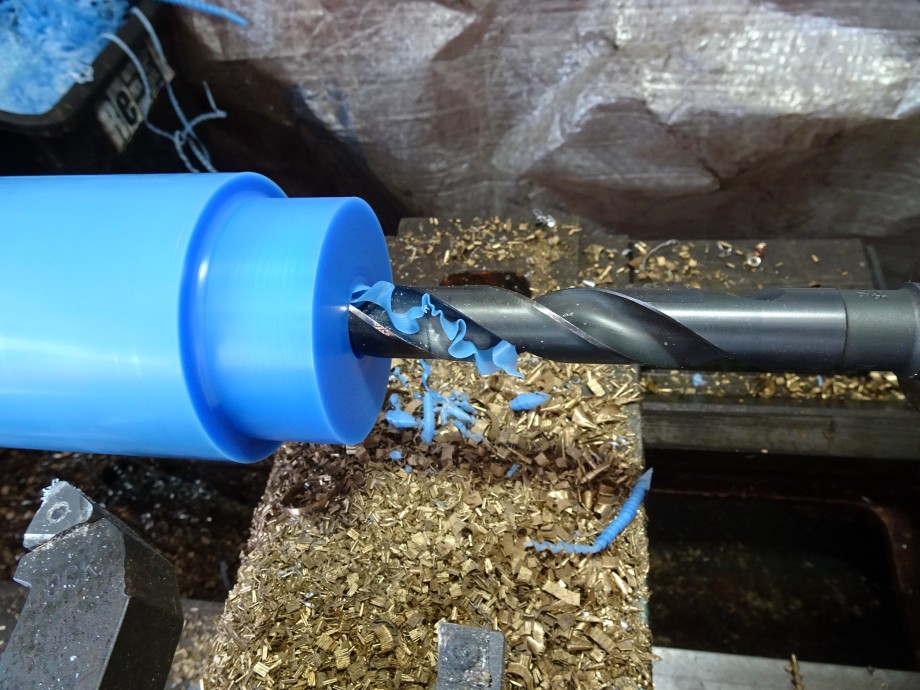

順番に穴を広げて行く。

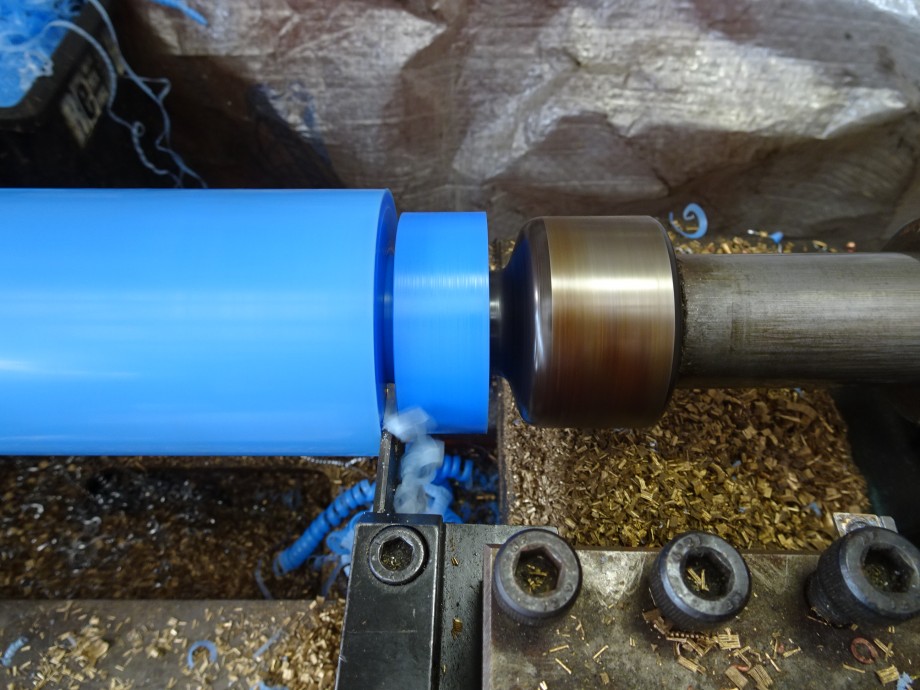

とりあえず切断からの
内径加工して内側にネジ切り、ナイロン系はネジ精度が出しにくいので最終的に修正する事になるのだが・・・
これは以前の状態（加工前）

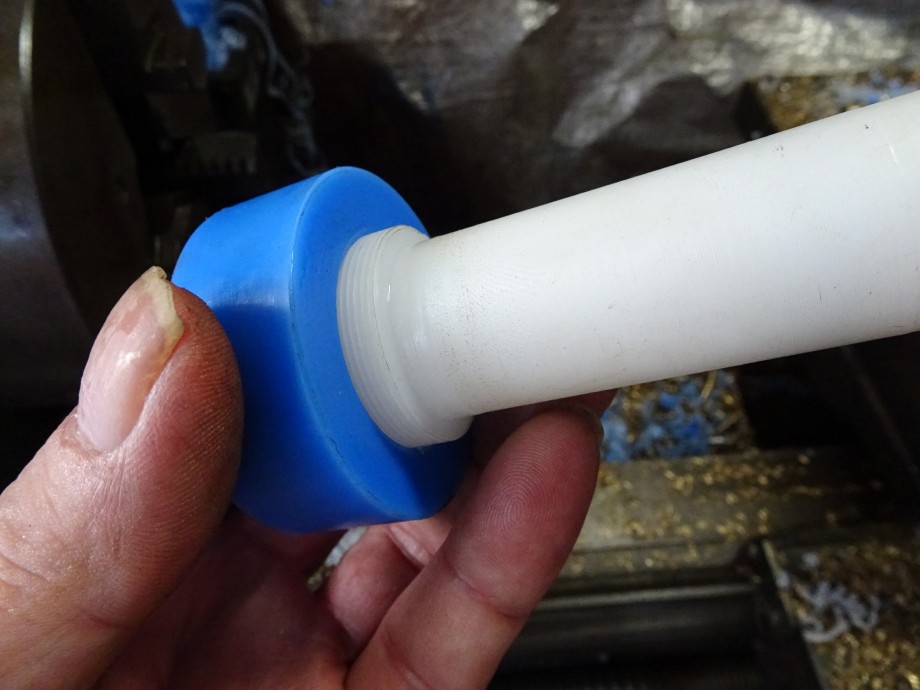

細くして、ネジを切って組み合わせた。
このネジが入るまでは相当苦労したことは内緒である！(笑)

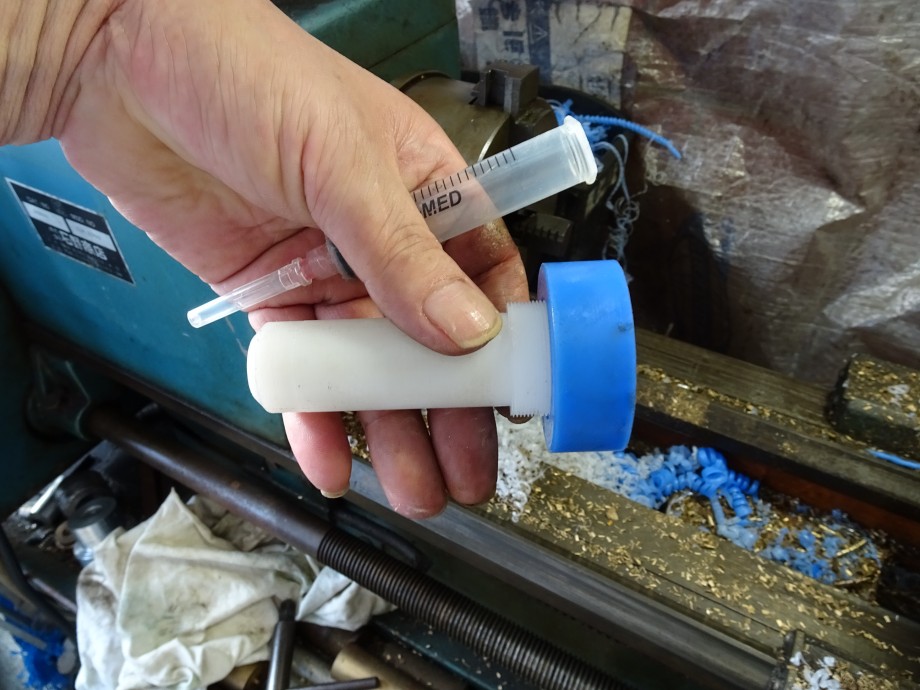

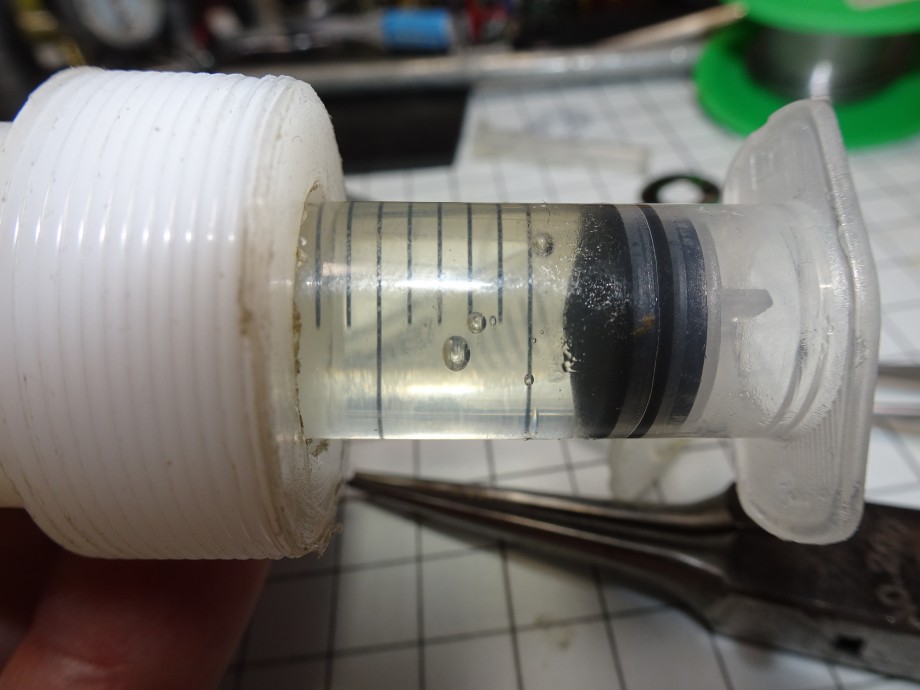

上の注射器が内部にピッタリと入る訳だ。
次にこのリングをハンドルユニットに取り付ける。

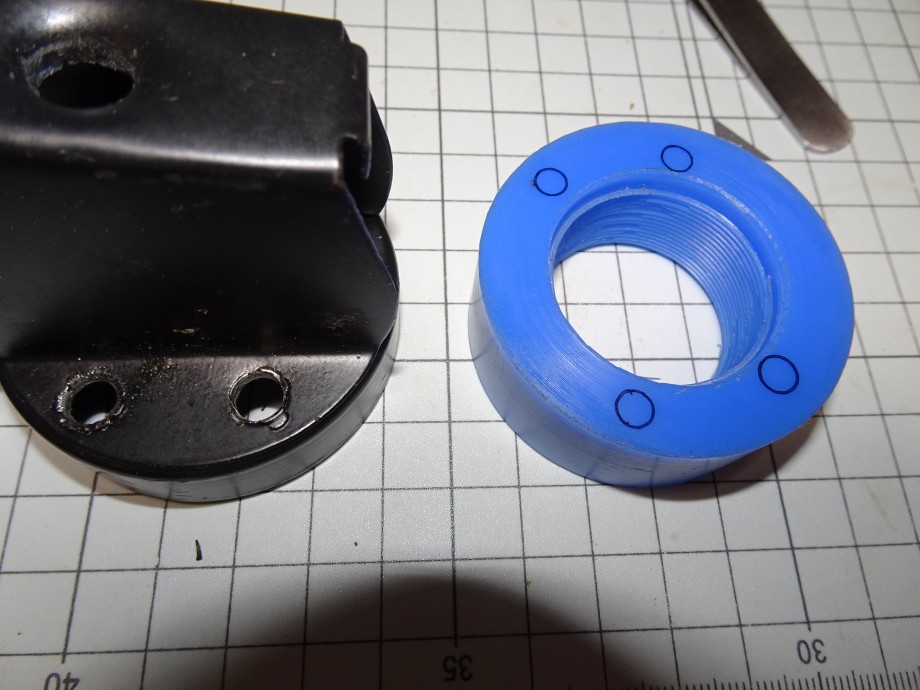

マジックで位置を書く。
実は旋盤が有ってもボール盤が無いと言う事は内緒にしていた。
だからハンドドリルで穴を開ける。

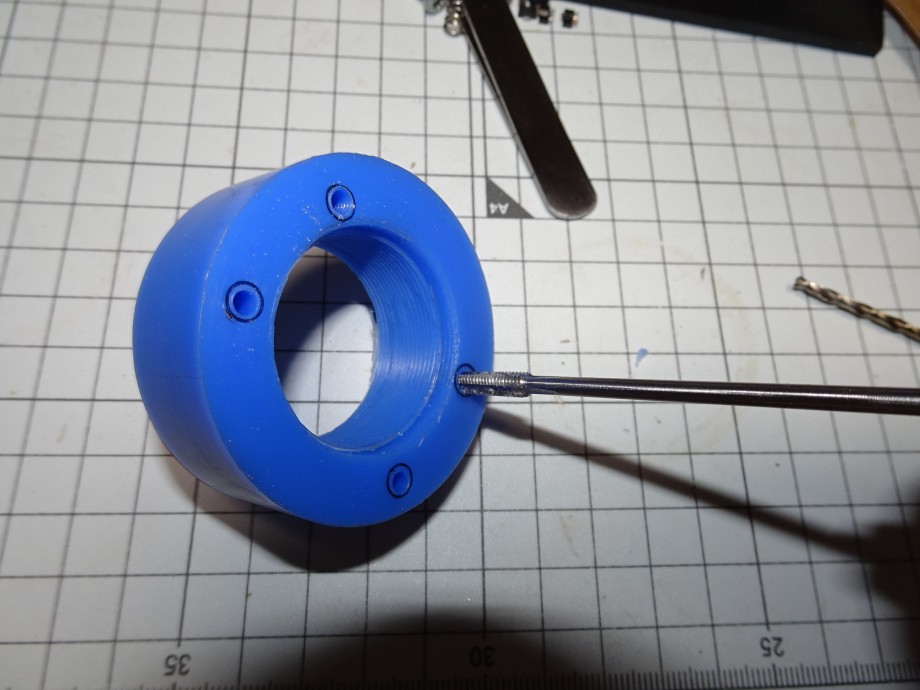

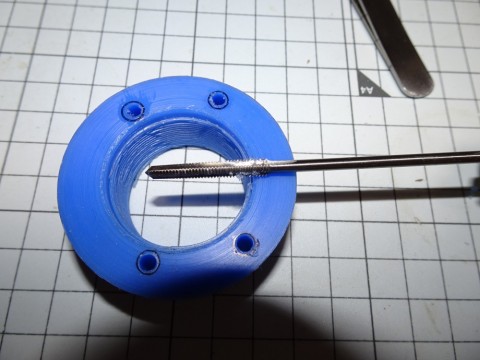

ネジを切るのはハンドタップが普通なのだが、長い穴の場合は苦労するのでマシンタップがお勧めだ。
ドリルに取り付けて一気に切れる。
ネジの下穴はシンワのスケールの裏側に書かれているので、切りたいネジに併せて揃えると便利だ。
正転・逆転でネジが切れて行く。
左側と
右側、手での穴あけは経験値がモノを言う。

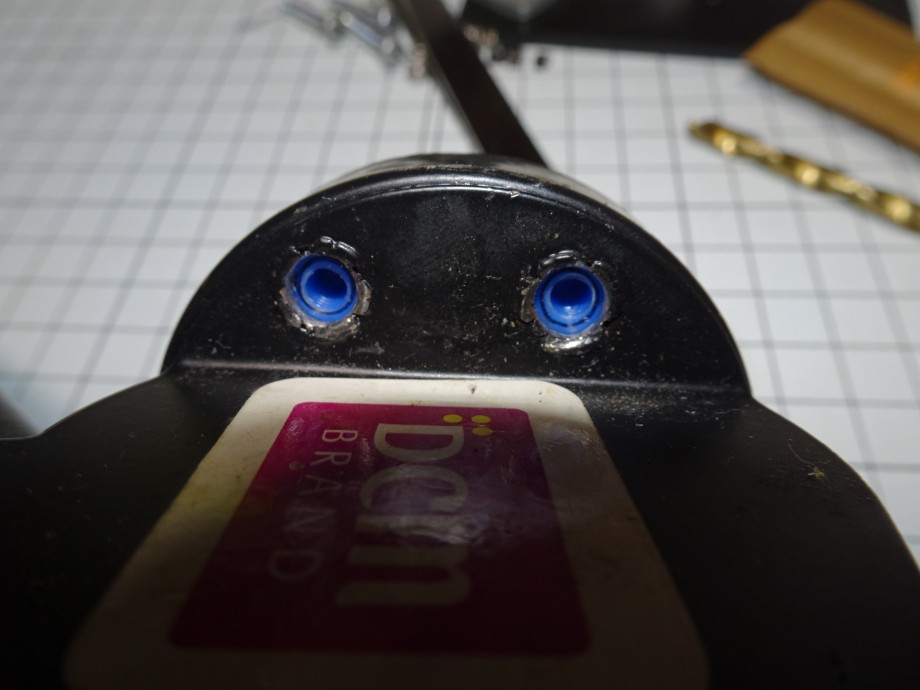

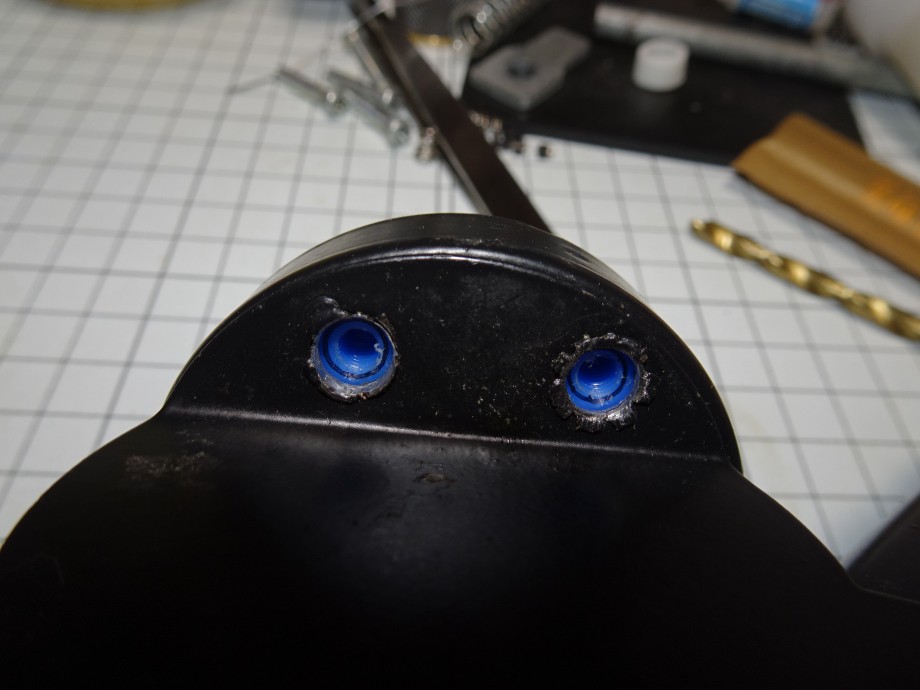

と、偉そうな事を言ったが、裏から見ると斜めに穴が開いているのだが・・・(爆)

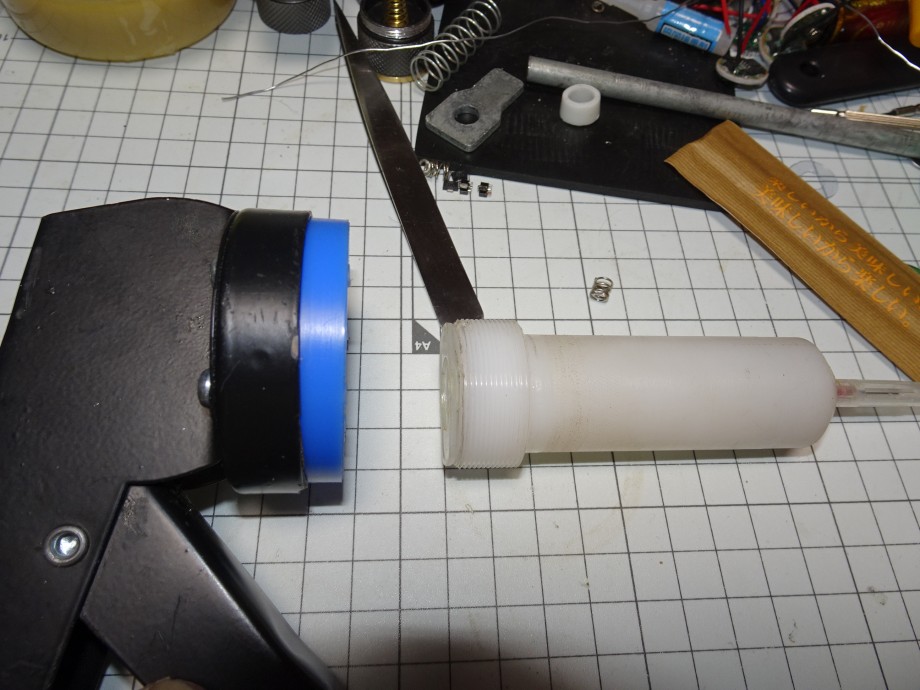

注射器を挿入して、
ネジを締め付けると、
この連休で改良して見る事にした。
これは改良前、なぜ、このようにゴツイ物かと言うと、半端な力ではない圧力を掛けてシール剤を出す。そのために外側のケースで注射器が爆発しないようにピッタリな外郭で圧力を封じ込めている。
これぐらい丈夫にしないとプラスチックの注射器では、恐らく爆発する？？？
分解するとこんな感じ
シール剤が無くなった場合、このﾈｼﾞを４つ外してからしか内部の注射器を交換出来なかった。
それで、セパレートで簡単に交換できるようにして見る。
ＭＣナイロンをｼｰﾙｶﾞﾝにピッタリと入るようにしてから、
順番に穴を広げて行く。
とりあえず切断からの
内径加工して内側にネジ切り、ナイロン系はネジ精度が出しにくいので最終的に修正する事になるのだが・・・
これは以前の状態（加工前）
細くして、ネジを切って組み合わせた。
このネジが入るまでは相当苦労したことは内緒である！(笑)
上の注射器が内部にピッタリと入る訳だ。
次にこのリングをハンドルユニットに取り付ける。
マジックで位置を書く。
実は旋盤が有ってもボール盤が無いと言う事は内緒にしていた。
だからハンドドリルで穴を開ける。
ネジを切るのはハンドタップが普通なのだが、長い穴の場合は苦労するのでマシンタップがお勧めだ。
ドリルに取り付けて一気に切れる。
ネジの下穴はシンワのスケールの裏側に書かれているので、切りたいネジに併せて揃えると便利だ。
正転・逆転でネジが切れて行く。
左側と
右側、手での穴あけは経験値がモノを言う。
と、偉そうな事を言ったが、裏から見ると斜めに穴が開いているのだが・・・(爆)
注射器を挿入して、

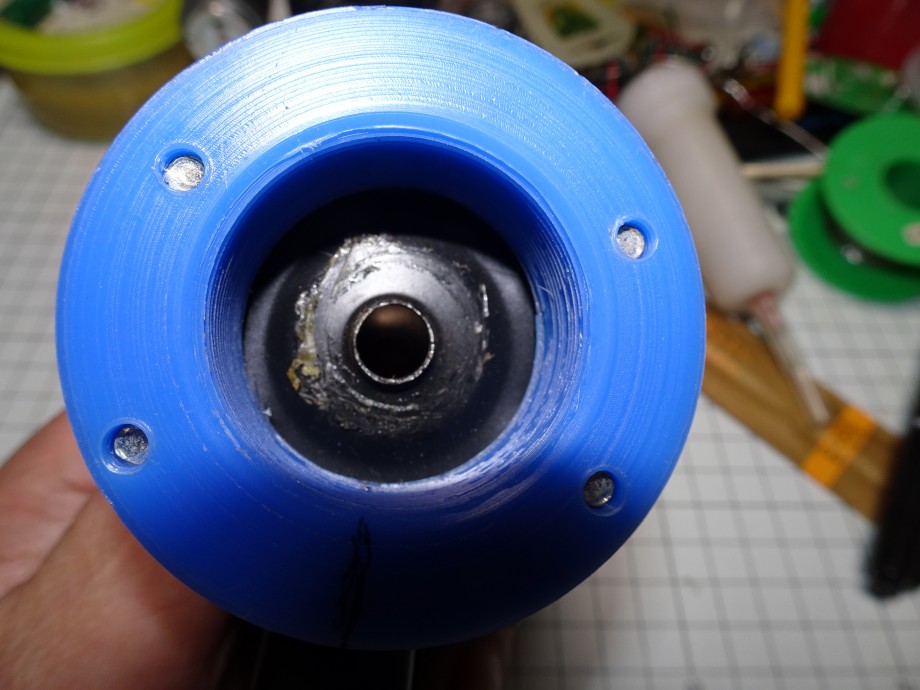

ネジを締め付けると、

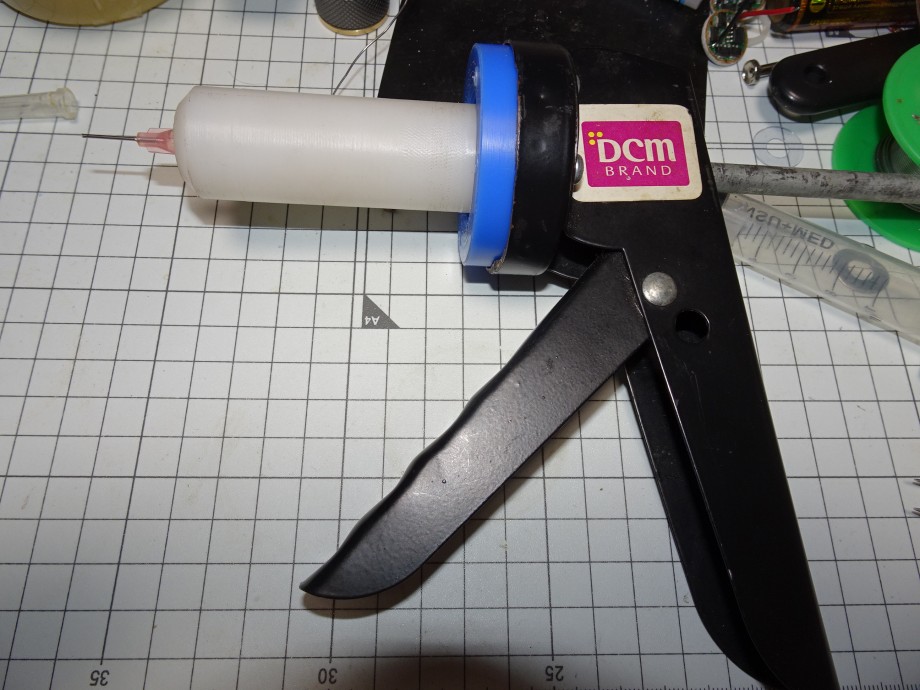

完成！！
- 2017年8月19日
