▼ 工房強化計画！

ジャンル:日記/一般
(機械ログ)

出来た製品が高いとか安いとか言う議論は当然ある
しかし、設備が無いことには物作りはできない。

個人としては驚愕の設備、

貴方に理想があるならそれを実現して見せます。

これはとことんコダワッタ結果、こうなってしまったと言う話だと考えていただけば良い。

口だけでは何とでも言えるが「　実　」を追求すると既に工場となる。

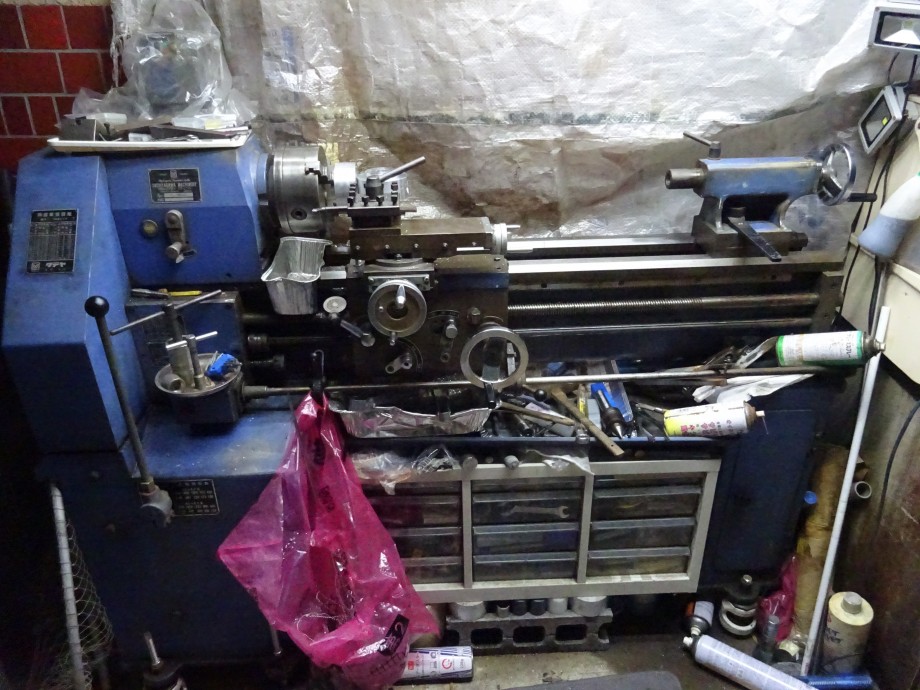

これはメイン設備の旋盤 TL-800G。
中古で購入して修理に１年近く費やした。
そのおかげ？で、非常に精度の良い物が作れるようになった。
加工できるサイズが限られてしまうので工作機械は大きい方が良い。

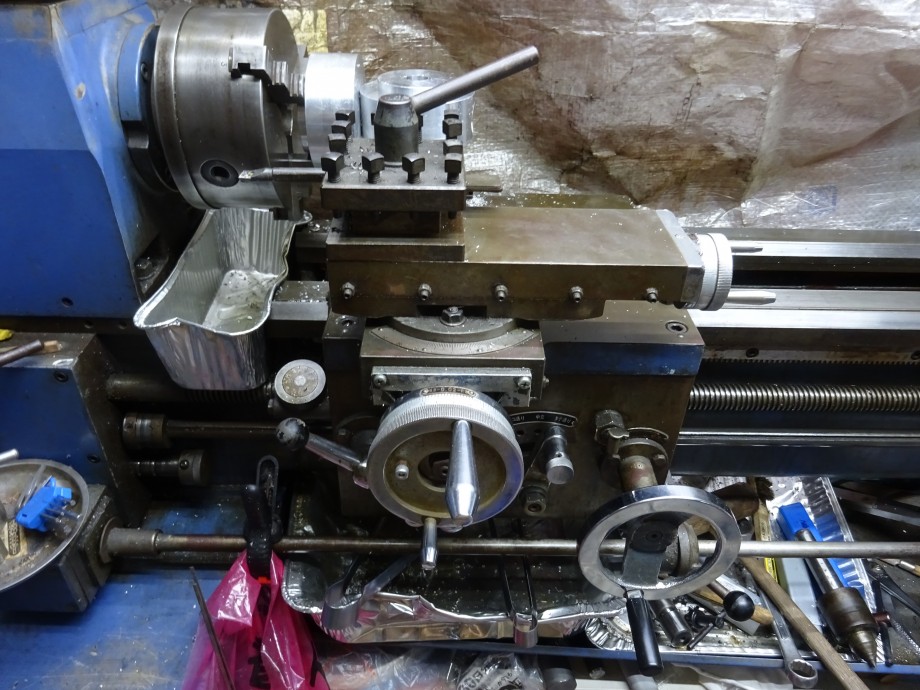

旋盤機能
レバーで３段変速＋プーリー掛け替え変速＋インバーターで無段階変速（ｵｰﾊﾞｰﾄﾞﾗｲﾌﾞ可能）
切削自動送り４段変速
正逆回転と右ﾈｼﾞ・左ﾈｼﾞ加工可能
ﾘﾓｺﾝ起動のレバー式起動スイッチ搭載（ｵﾌﾟｼｮﾝ付）
全て正常で故障なし！
実に快適に動くようになった。

この旋盤、実は数十年前、某企業で一時期自分が使っていた旋盤と同じ機能・仕様なので、工場閉鎖後に市場に卸された現物ではないかと考えている。
十数年をえて自分の所に来たと考えれば感慨深い。

バイトもｻｰﾒｯﾄ処か、超硬・ボロン・ダイヤもあり、充実の切削環境を実現した！

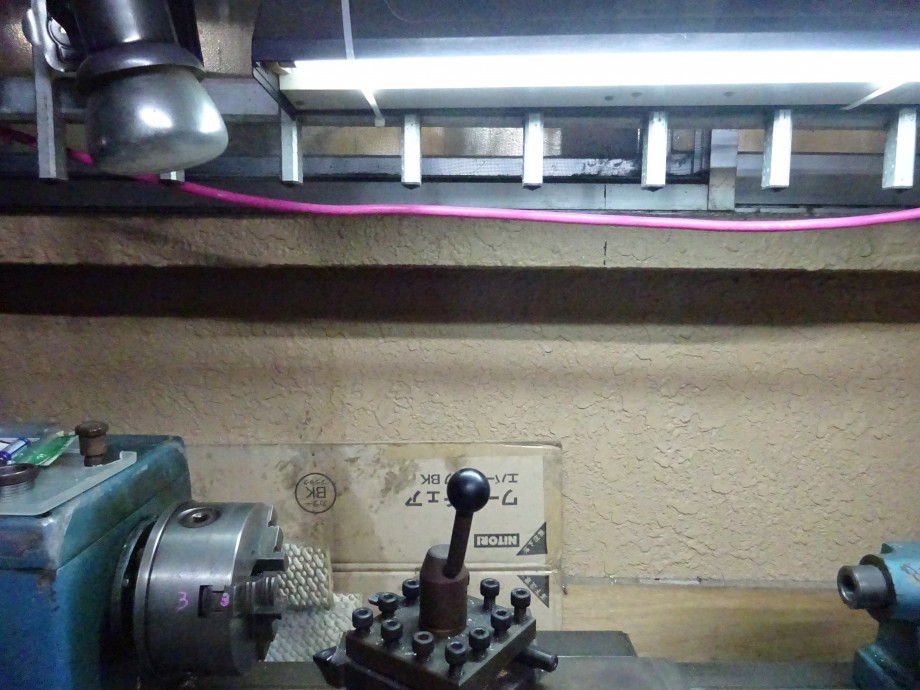

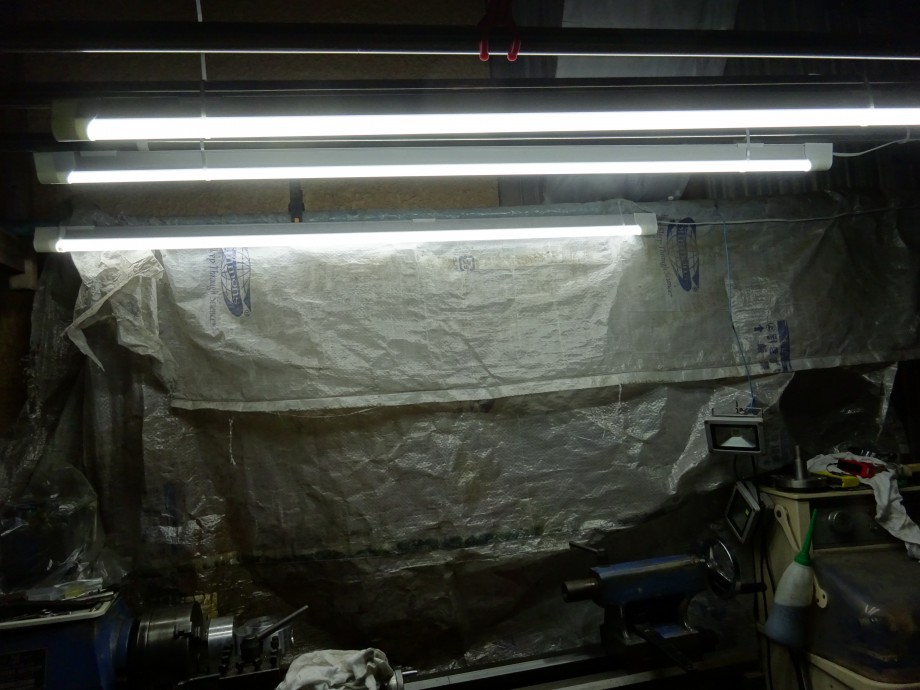

ＬＥＤ蛍光灯は１つだった所を３本に強化した。
１本で蛍光灯２灯式より明るいヤツだったので、
やり過ぎて眩しい！（笑）

夜でも凄く快適な明るさ。
旋盤は２００Ｖ・１．５ｋｗだが、インバーターで１００Ｖから昇圧して駆動している。
だから、１００Ｖではこれが限界の大きさだ。
この手の機械は本体より刃物類が凄く高額なので、本体の金額など微々たるものと言える。
あらゆる刃具類が揃ってないと使えない。
逆に言うと殆ど揃えたので普通の物なら工場並みに作れる。
いや、町工場を超えたかも？（笑）

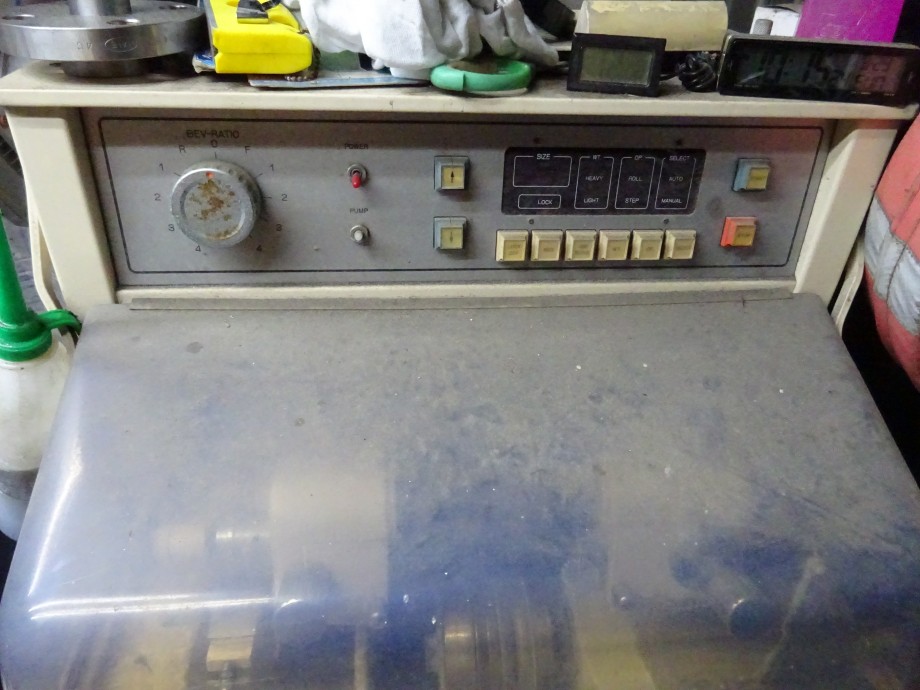

これはメガネのレンズ研磨機、古い物だが、元値は凄い高い物で、確か新品の値段は６０万を超える？
ならい研磨機と言える。

左にマスター型を取り付けて真ん中のレンズを削る物。
水冷式でメガネも作れる。（笑）

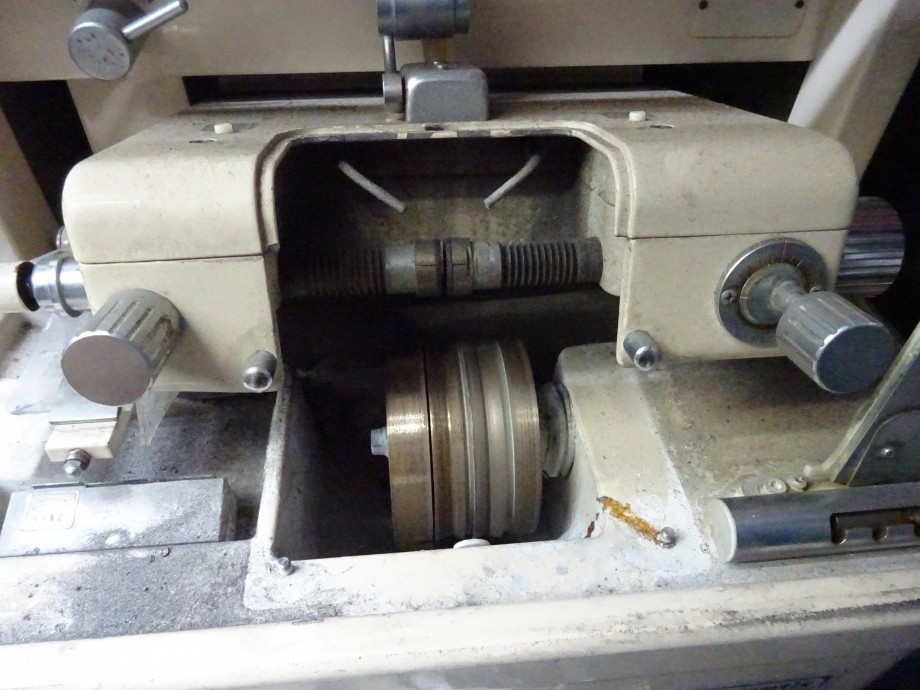

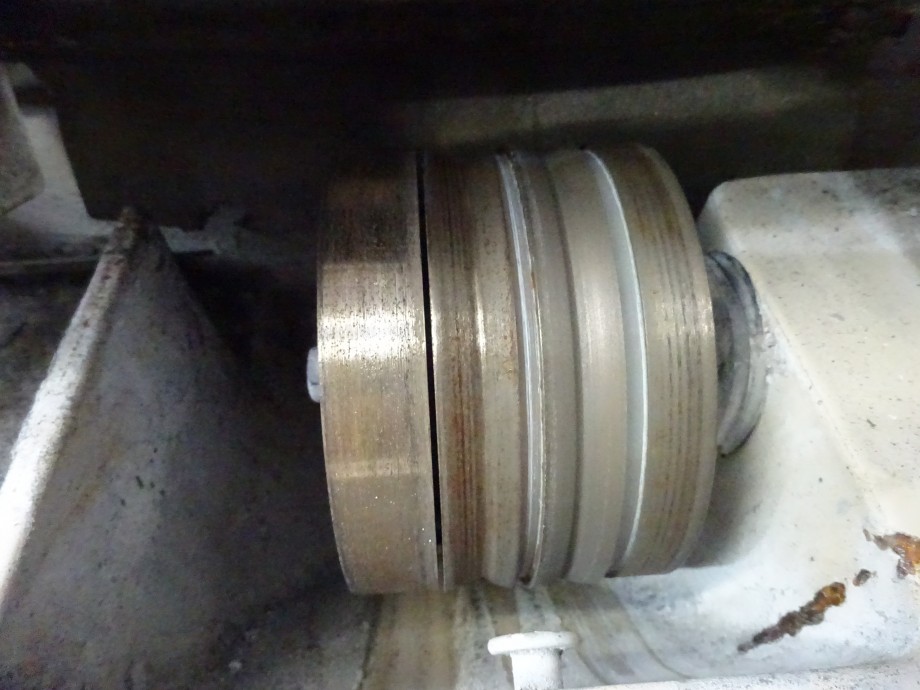

ここがミソでダイヤモンドホイールだ。
超硬刃物でも削れる、凄い物。
表面だけダイヤ粉末が付いているんじゃなくて、
砥石の中まで入っているので表面をドレッサーすれば新しいダイヤが出てくる。
そしてかなり静かに回転する。

以前、レンズガラスの外径を削るために購入。
これはライトの為のレア設備だ。

ダイヤホイールがあるので普通のドリルも超硬ドリルも砥げるのだ。

コレとは別に小型グラインダーもある。

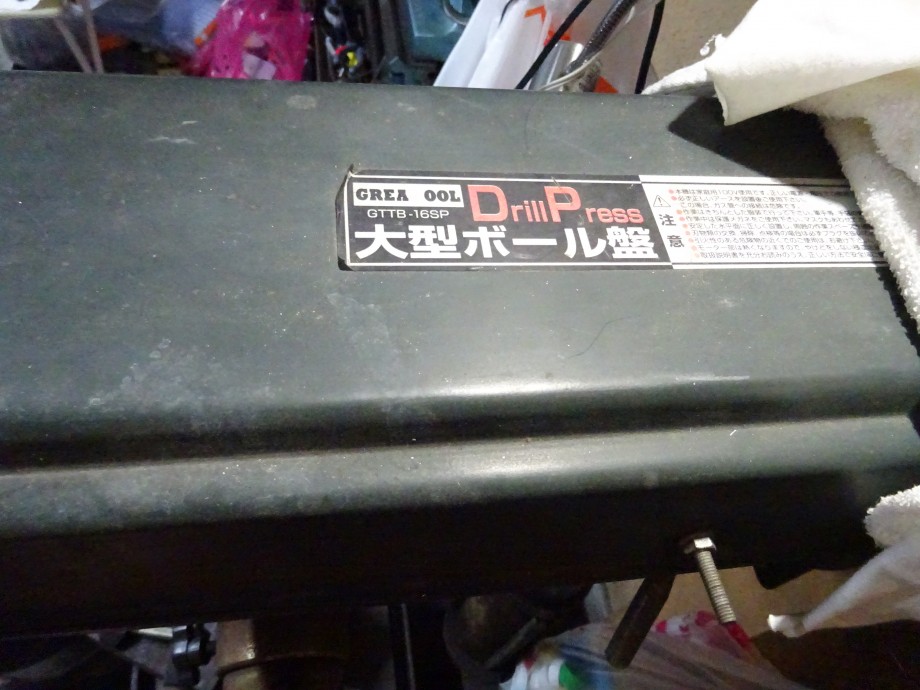

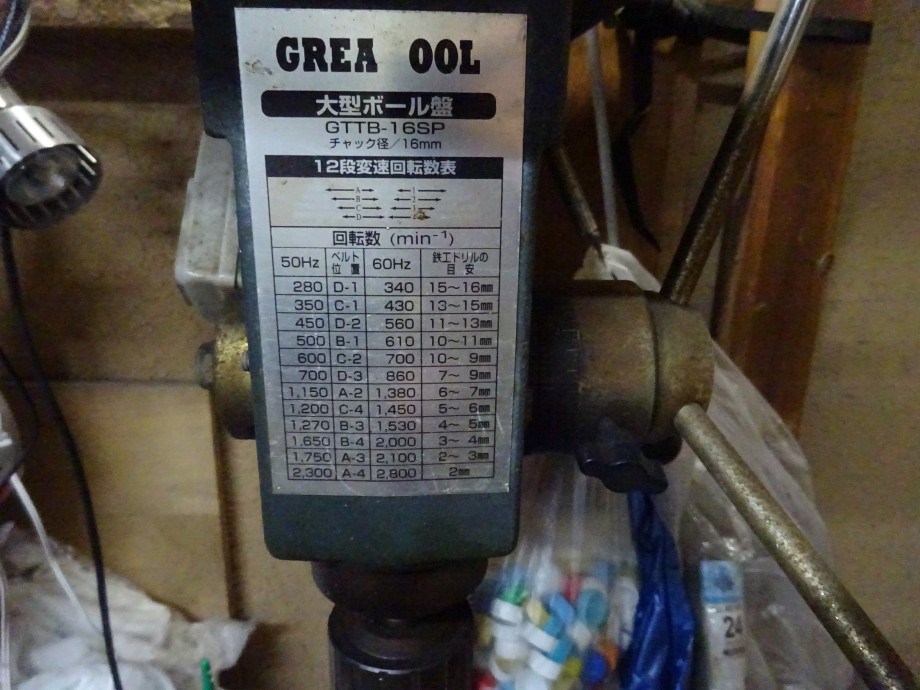

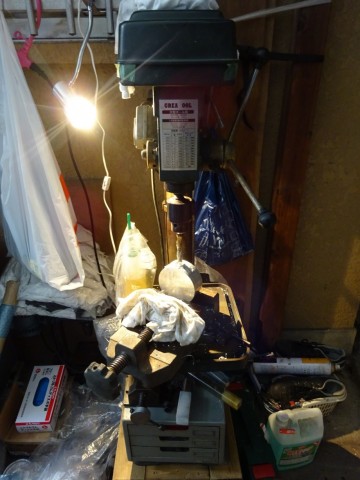

大型ボール盤を導入した。

予算の都合で手動でベルトをかけ替えるタイプ

１６ｍｍチャックでかなり低回転で回せる。

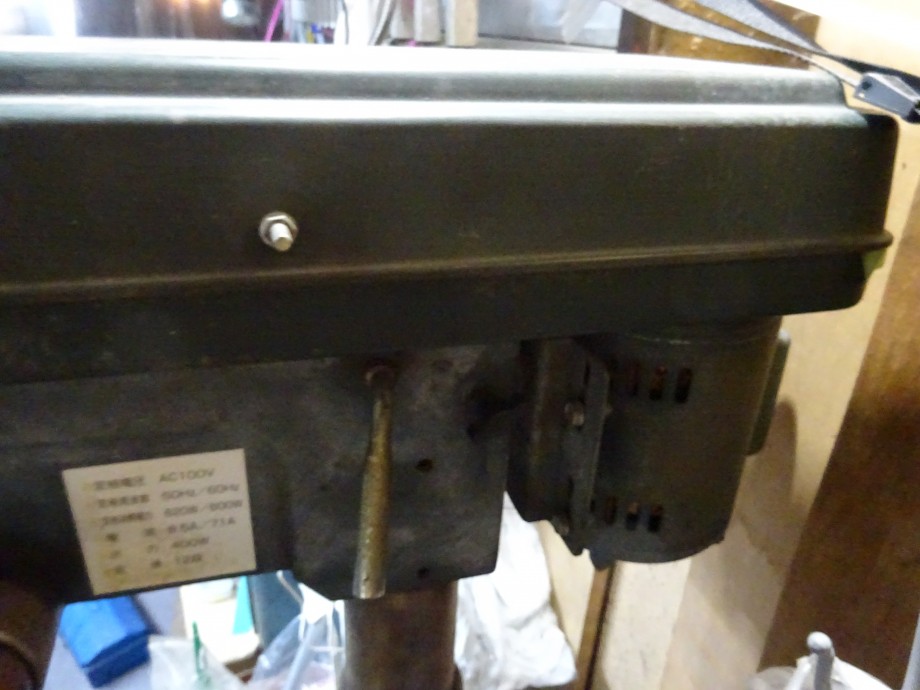

モーターは４００Ｗ、１００Ｖで使える。

大型バイスが使えるので、それなりの大きさでも加工が可能。
下にあるのは小型チップソー、大型の切断機もある
スチール引き出しも乗せて小物の収納できる。

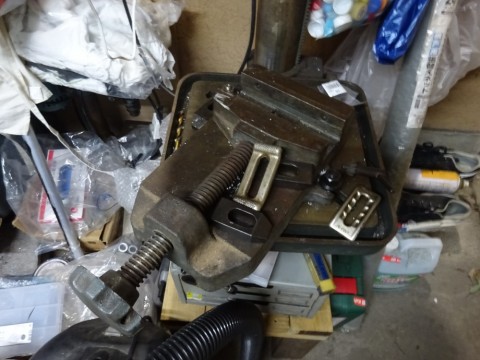

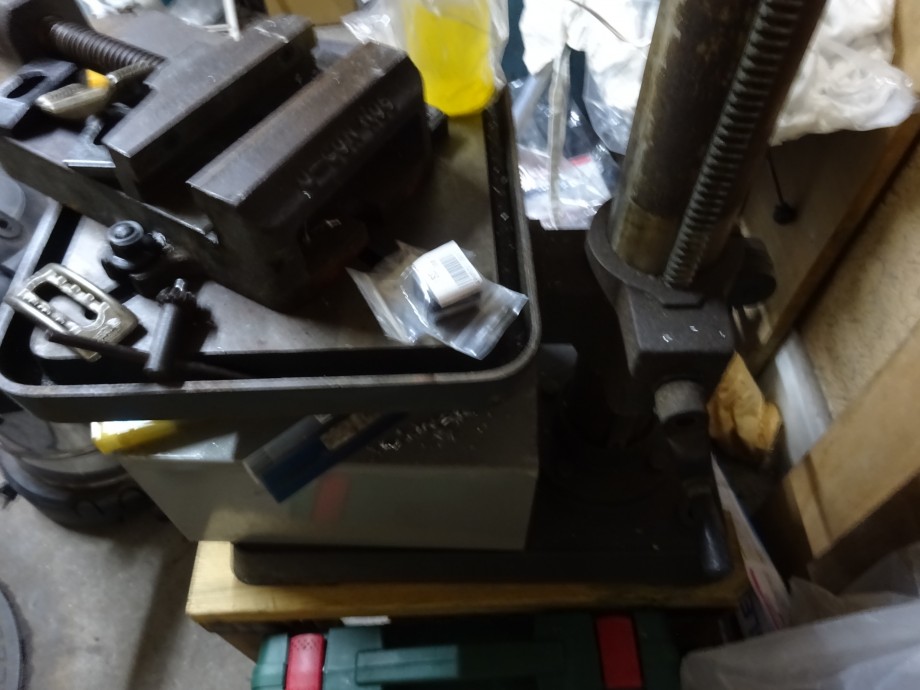

大型バイスを固定できないと正確な穴開けはできないのでクランプを揃えた。

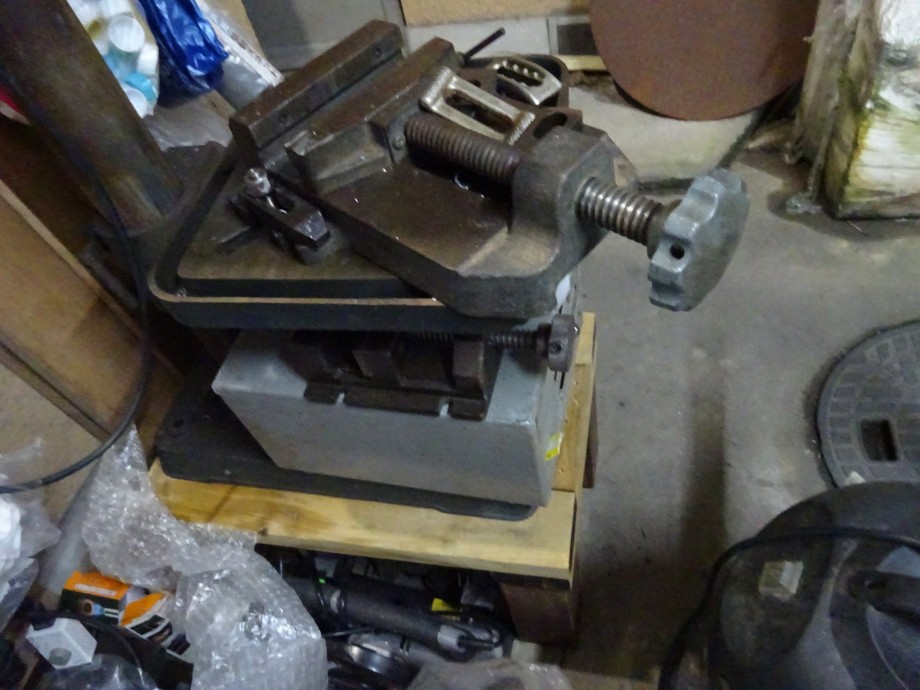

ハンドルを回してテーブルを上下できる本格仕様
テーブルも回せる。

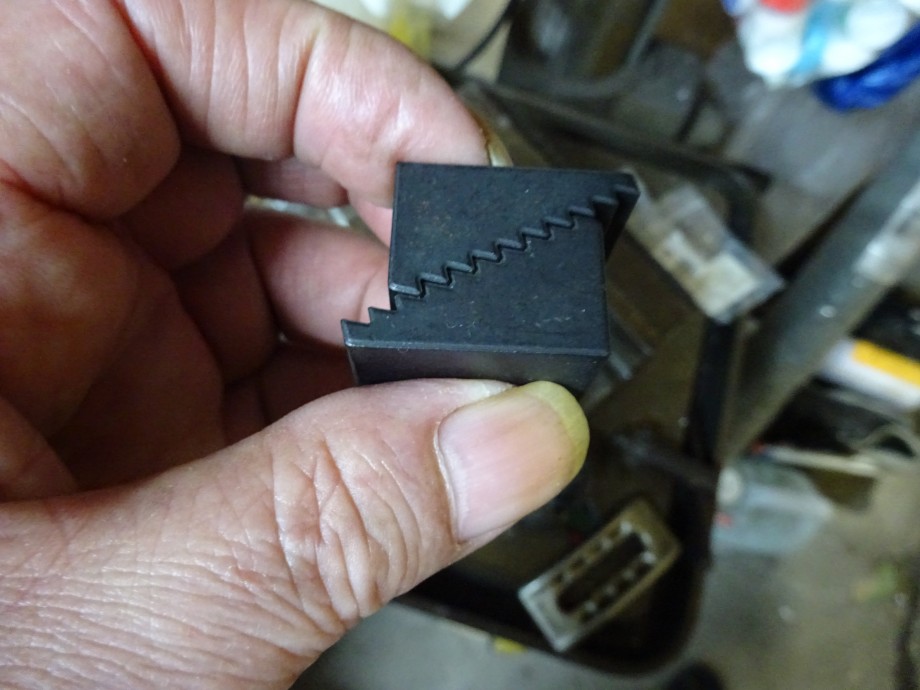

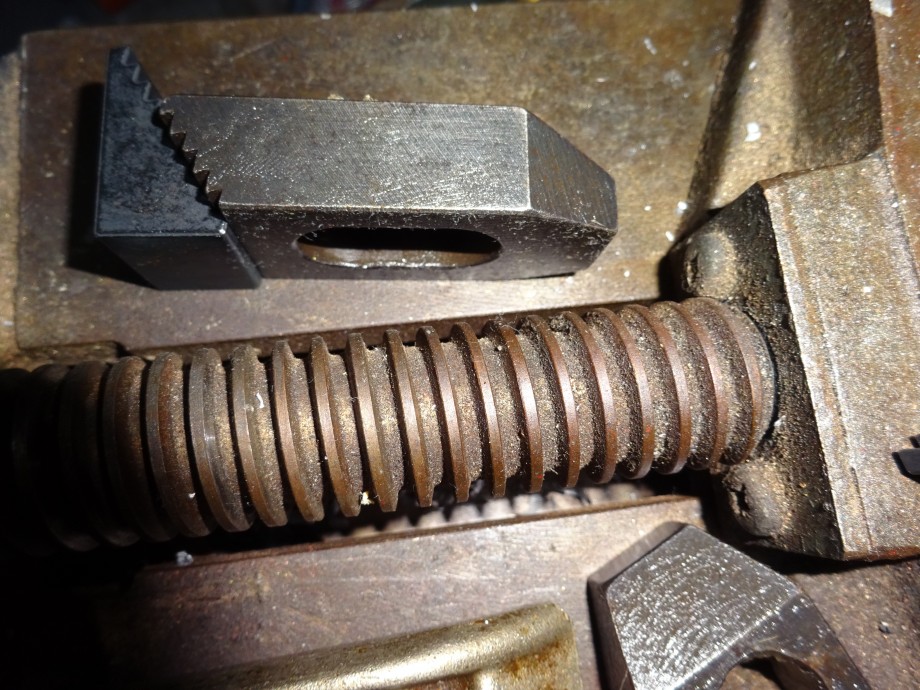

これはステップクランプ。

バイスの縁の高さに合わせて反対側の高さを合わせる。

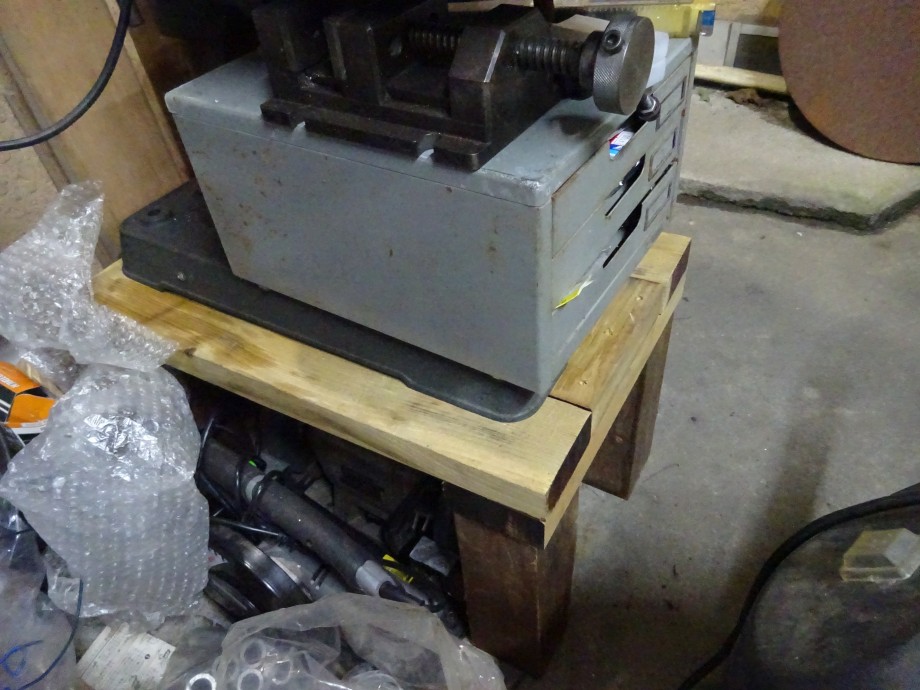

ボール盤の台も自作した。
本体より、周辺設備の方が遥かに高額となった。

家のどこかにそれなりに大きいﾍﾞﾙﾒｯｸｽ製ＸＹテーブルが埋もれているので、必要になったら発掘する予定。
同じ物がﾔﾌｵｸで5万程度で出てたので探さなくては！

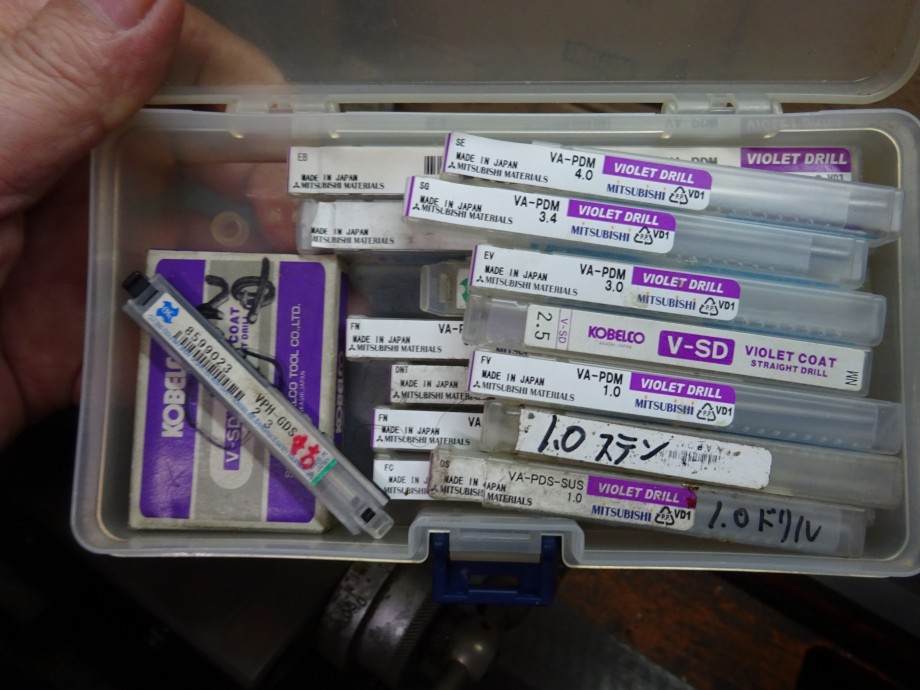

ステンレスでも大丈夫な高精度ドリルも揃えた。
ドリルの質は加工時間に影響し、最悪、穴が空かないなんて事にもなる。
今の手持ちドリルは殆ど新品なので凄く切れる。
これはまだ、実用レベルな金額の物。

ドリルでの穴開けは曲がって穴が空く事を知っているだろうか？
それを避けるには曲がらないドリルが有れば良い。
その究極は超硬ドリルとなるのだ。
更に真円度を考えるとリーマは絶対に必要となるので、実に大量のリーマも有る。

知らないとドリルなんて皆同じに見えるが？（笑）
大型ドリルなど１本で２万、４万なんて当たり前。

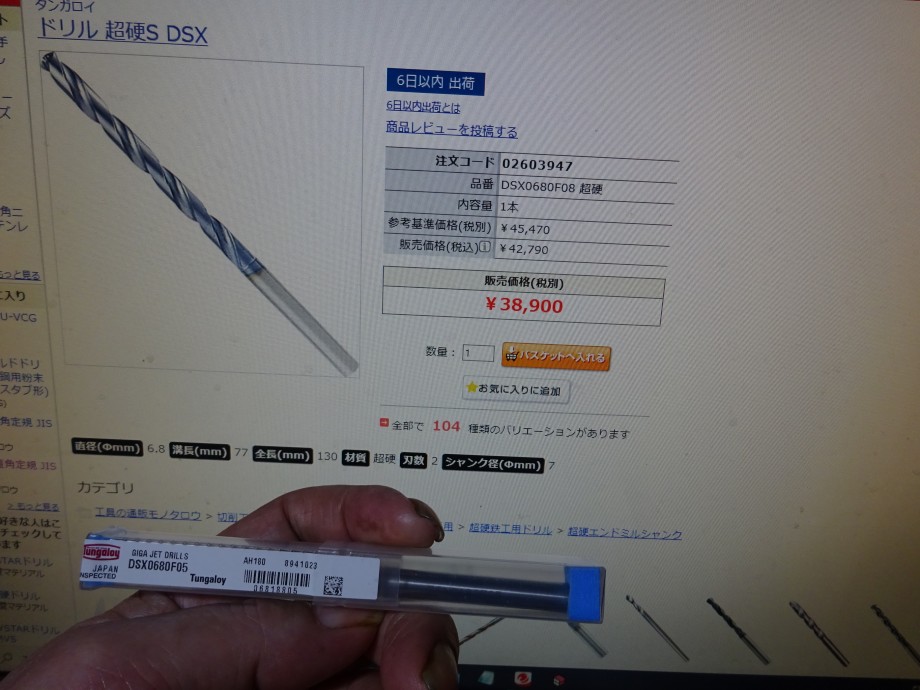

つい超硬ドリルにも手を出してしまい、定価１本数万なんてドリルがごろごろしてる。（笑）
安物の超硬ドリルなど、上の高精度ドリルに劣る事を最近、身をもって知ったのでブランド品に拘ってしまう。（滝汗）
ステラ？イグジスト？
これらの何本分だろうか？（笑）
無造作に置かれたドリルの本当の正体を知ると恐ろしくなるのでは？

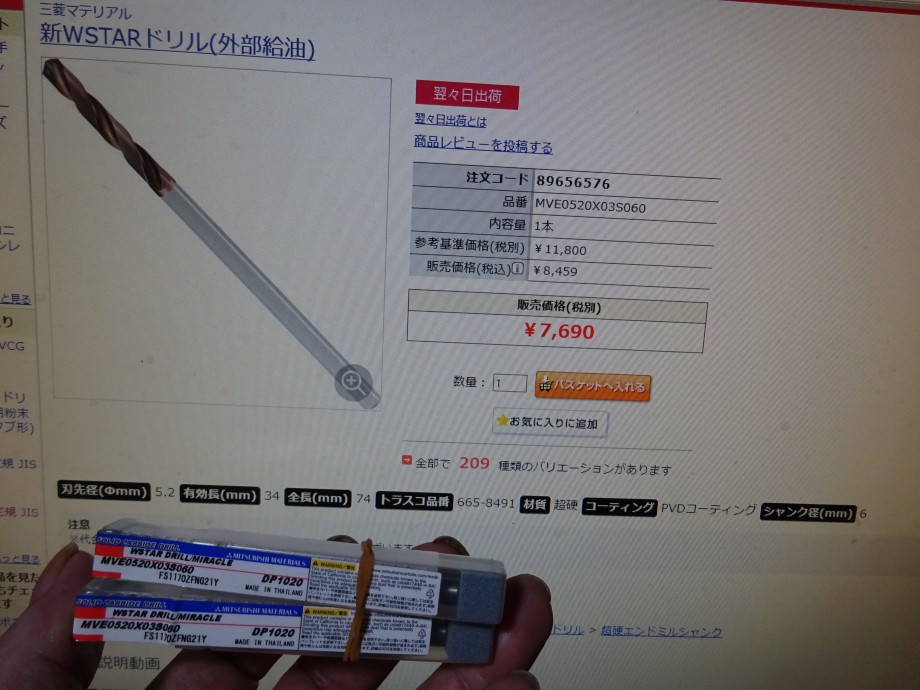

例えば５ｍｍのドリルで税込み１１０００円なんてのが有り、コレが２０数本で旋盤の中古が買えると思うと怖くて使えないと言う、本末転倒な事態になった。（笑）
６４チタンの加工に手を出したのが運の尽き･･･

旋盤とかの設備が高いのでは無く、刃物類などの
消耗品が本当に高いのだ。
これらのドリルが一瞬で折れても笑って捨てる覚悟が無いと加工はできない。
物作りのプロを目指す道はまだまだ遠いのかも知れない。

御理解いただけただろうか？

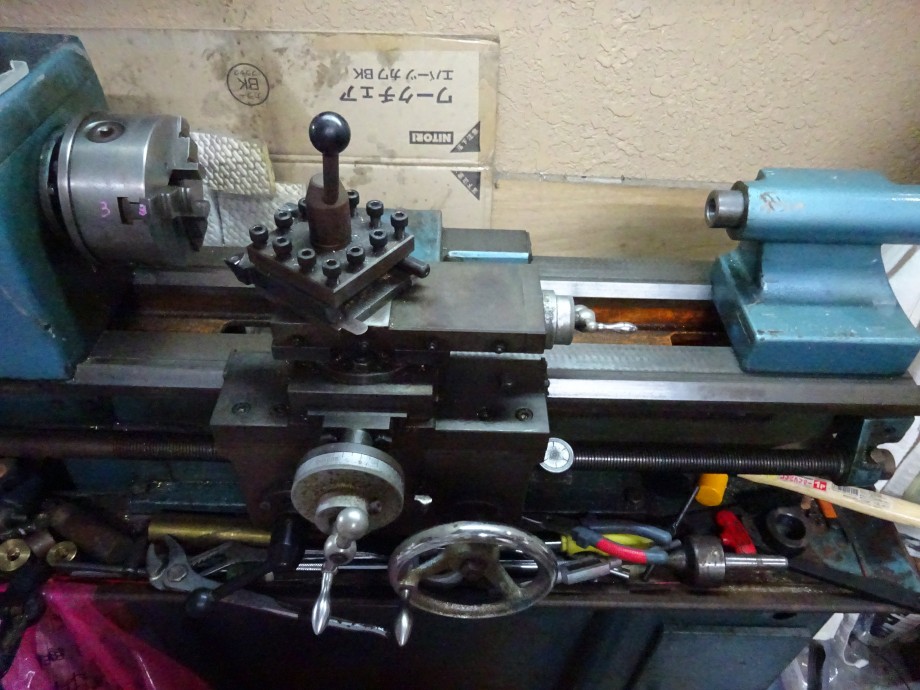

サブ機の小型旋盤、と言っても３５０ｋｇある。
２００Ｖ・４００Ｗをインバーターで昇圧して使用
どちらかにワークをつけっぱなしでも作業はできる
バイトなど、両方の旋盤で共用できる。
安物に見えるらしいが、中華製とは別物で、これは国産、ＪＩＳ規格準拠なので普通に高精度だ。
大企業の生産で使用した払い下げのガタガタの旋盤に比べ使用頻度が低いものなので、充分精度はでる。確か新品なら１４０万だったか？
少し前、ヤフオクに同型のＯＥＭ物が５０数万で出品されていた。
使い易いので捨てられないのが逆に悩みの旋盤。
