▼ スイッチ修理
古いライトのスイッチ修理方法の問い合わせが有りました。

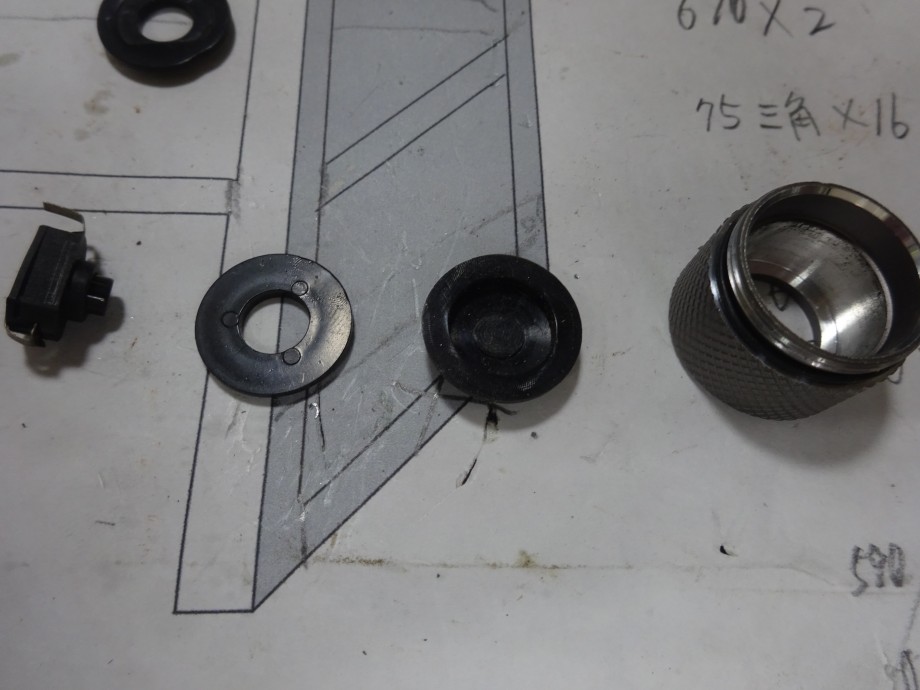

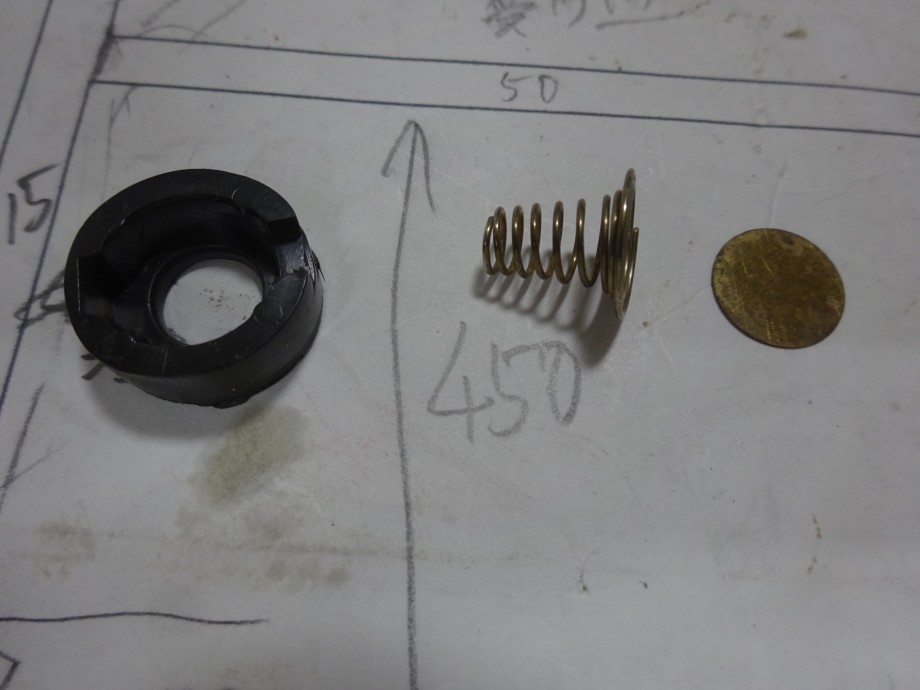

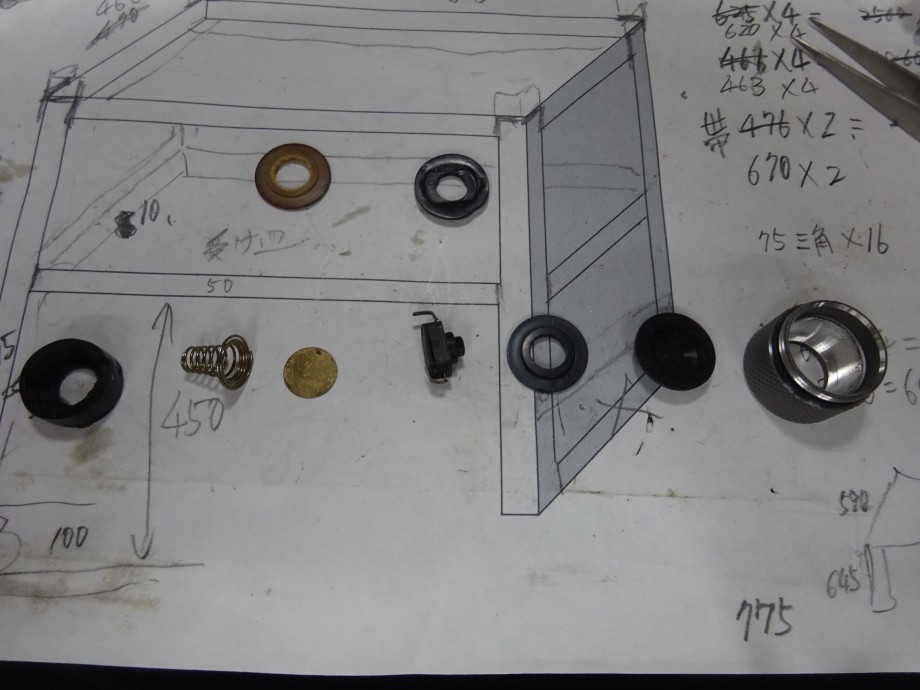

組付けの順番はこのように、
3番目の部品は凸がゴム側へ向ける。
一番左の外周にシリコン系接着剤と塗布、内側の段まで打ち込んだ後にアルコールで余分な接着剤を除去する。

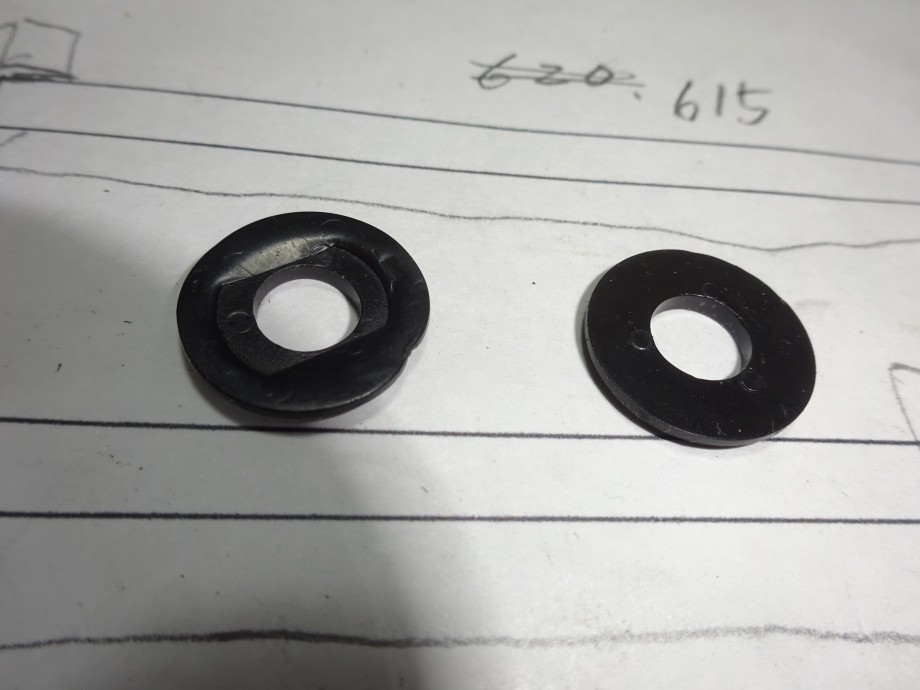

左は不良品、右は良品

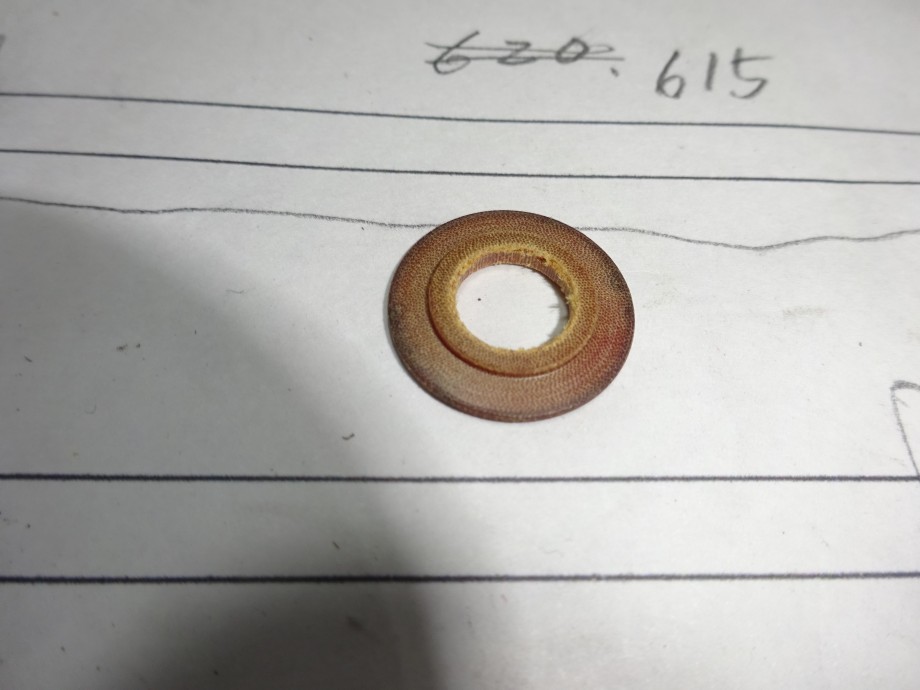

これは耐熱性の高い材質で削った対策品。

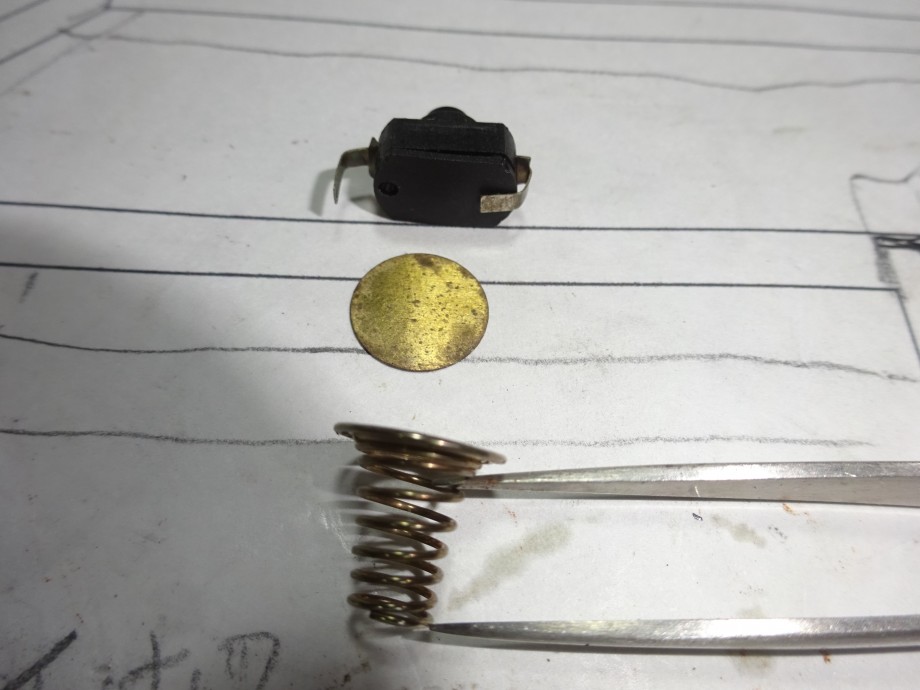

スイッチの端子はこの形のように。
スイッチ（白）の金属部分ですが、１つは外側へ、１つはプラの内側から下へになってますか？
外側にでる片方は真っ直ぐ
片方は外側に接触しもう1方は真鍮板に接触する
片方は溝から外側に出て最後のプラ部品の外側に沿う
打ち込む時に１つはアルミとプラに挟まるように打ち込む
最後の部品の外周をよく見るとキズが有るはず
シリコン系の接着剤を一番下の部品に少量、塗布して段までパイプで打ち込む
最後にアルコールで余分なボンドを拭き取る。
注意点としてスイッチのボタン部分を浮かせて打ち込んで下さい。
自分は治具を使用してます。
3番目のプラ座金は凸がゴム側です。
ちょっと、今、定盤専用棚を作ろうとしている。

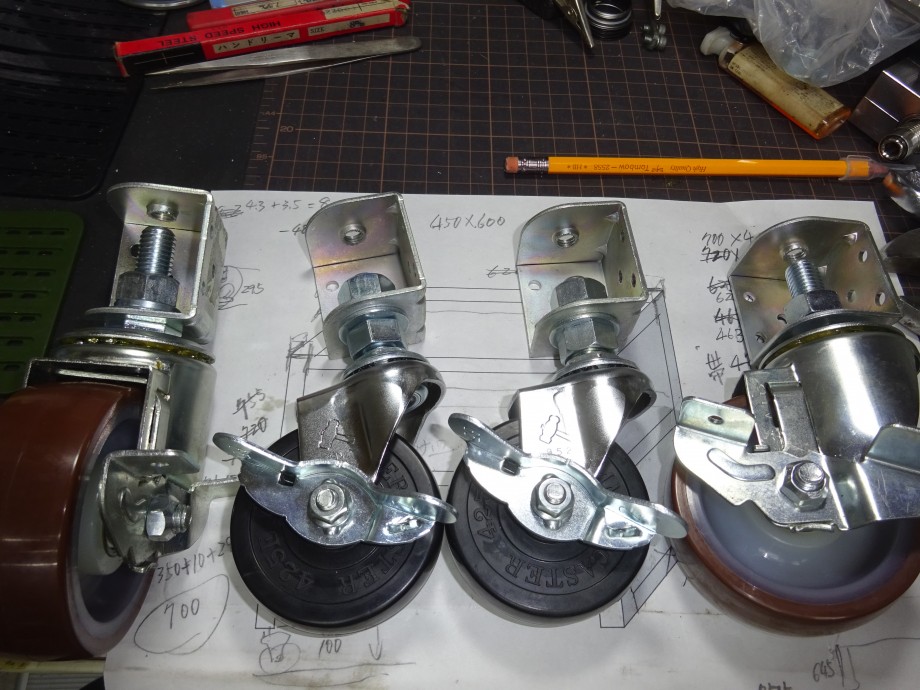

車輪のサイズをミスった！(´;ω;｀)
このまま続行して、気になったら交換すれば良いか、高さだけは合わせた。

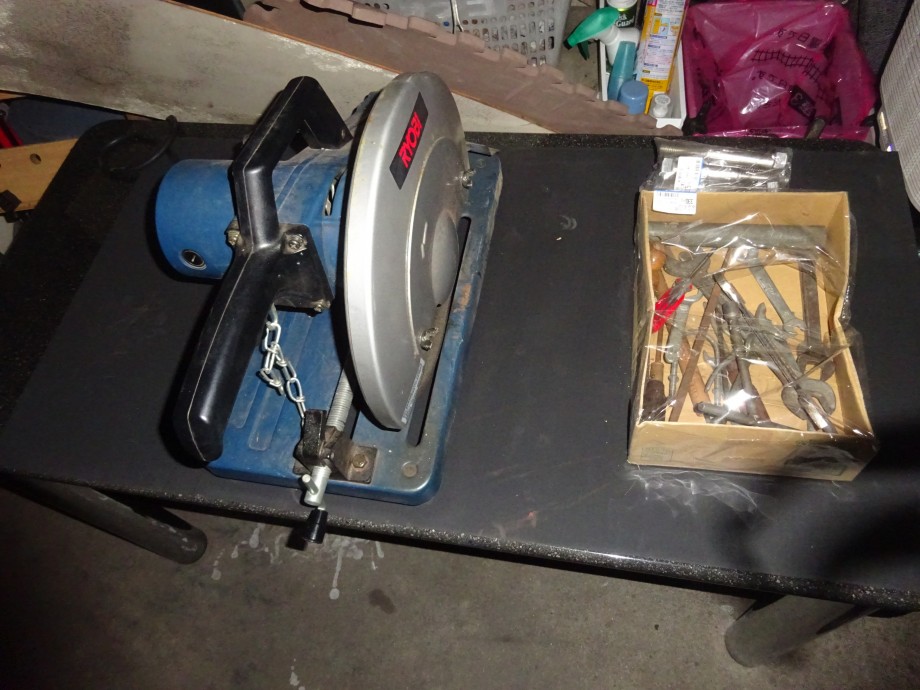

高速切断機と作業テーブルと言いたいが、普通のテーブルだ。（笑）

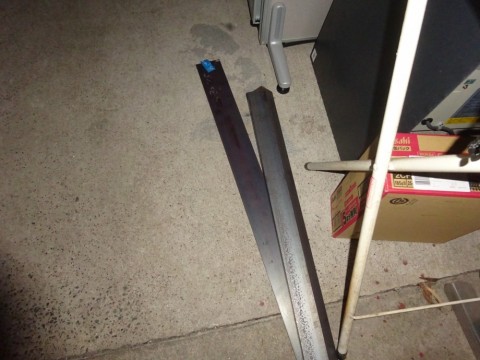

５０アングル7.3mと帯板２ｍを買って来た。
どうやら、ホームセンターで材料を揃えると2万ぐらいになりそうだ。
ボルトは１４４本、穴を開ける深さの合計は５０４ｍｍになる。
やはり、ボルトで組み立て式で設計すると、凄く手間が掛かりそうだ。
組付けの順番はこのように、
3番目の部品は凸がゴム側へ向ける。
一番左の外周にシリコン系接着剤と塗布、内側の段まで打ち込んだ後にアルコールで余分な接着剤を除去する。
左は不良品、右は良品
これは耐熱性の高い材質で削った対策品。
スイッチの端子はこの形のように。
スイッチ（白）の金属部分ですが、１つは外側へ、１つはプラの内側から下へになってますか？
外側にでる片方は真っ直ぐ
片方は外側に接触しもう1方は真鍮板に接触する
片方は溝から外側に出て最後のプラ部品の外側に沿う
打ち込む時に１つはアルミとプラに挟まるように打ち込む
最後の部品の外周をよく見るとキズが有るはず
シリコン系の接着剤を一番下の部品に少量、塗布して段までパイプで打ち込む
最後にアルコールで余分なボンドを拭き取る。
注意点としてスイッチのボタン部分を浮かせて打ち込んで下さい。
自分は治具を使用してます。
3番目のプラ座金は凸がゴム側です。
ちょっと、今、定盤専用棚を作ろうとしている。
車輪のサイズをミスった！(´;ω;｀)
このまま続行して、気になったら交換すれば良いか、高さだけは合わせた。
高速切断機と作業テーブルと言いたいが、普通のテーブルだ。（笑）
５０アングル7.3mと帯板２ｍを買って来た。
どうやら、ホームセンターで材料を揃えると2万ぐらいになりそうだ。
ボルトは１４４本、穴を開ける深さの合計は５０４ｍｍになる。
やはり、ボルトで組み立て式で設計すると、凄く手間が掛かりそうだ。
