▼ 久しぶりの旋盤
- ジャンル:日記/一般
- (機械ログ)
ああ、完全に釣りから離れている自作です。(汗)

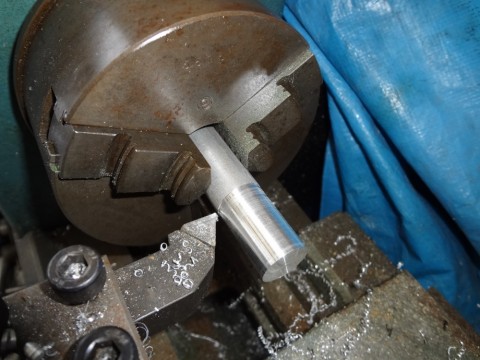

久しぶりに旋盤を回して見た。

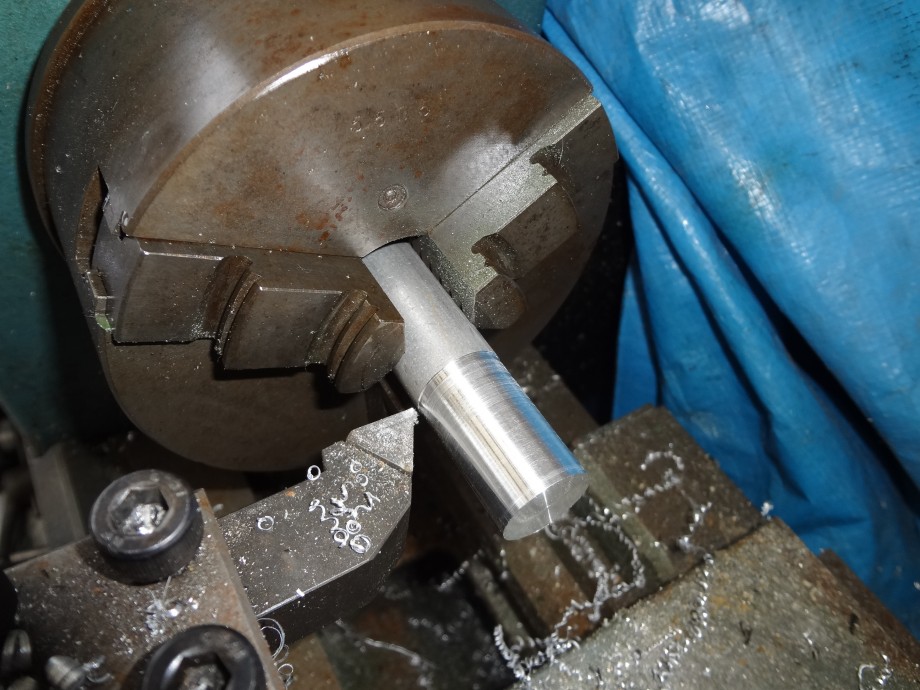

ジュラルミンの薄皮を削り、

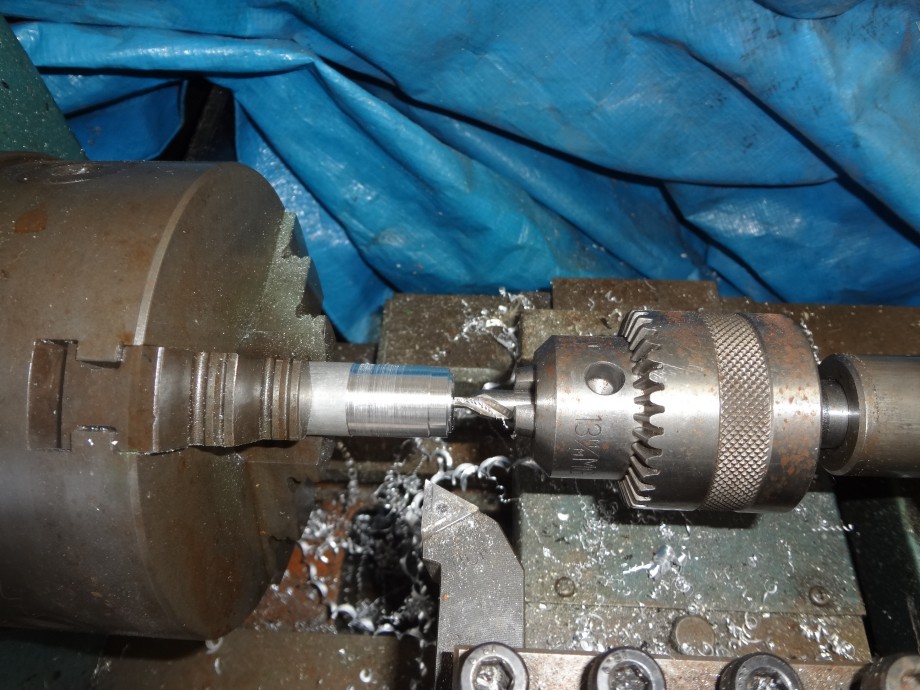

センタードリル

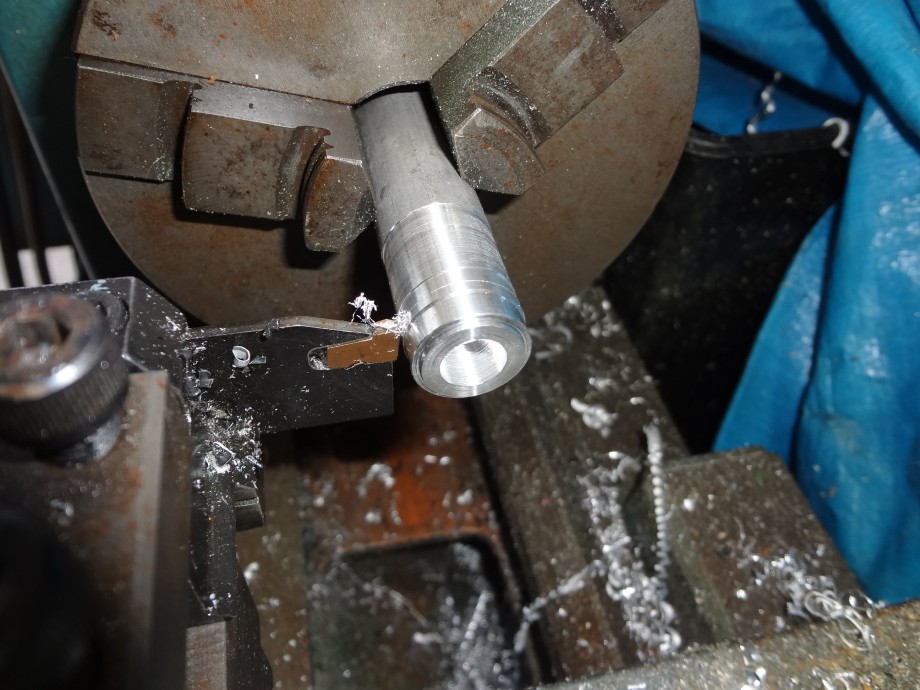

内側を加工してから、外径を寸法出し後、切断。

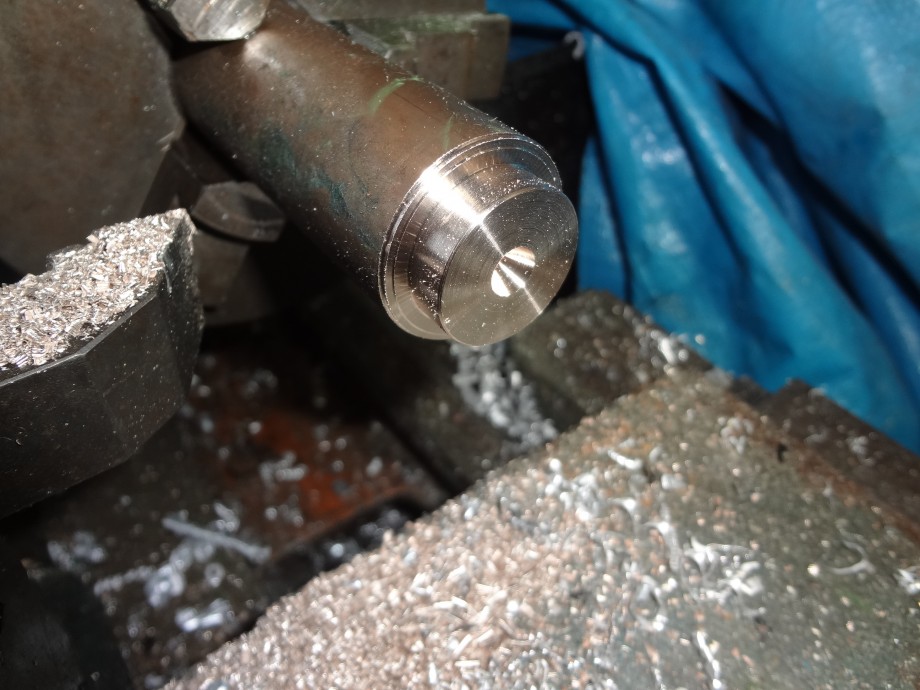

次に真鍮を削り、

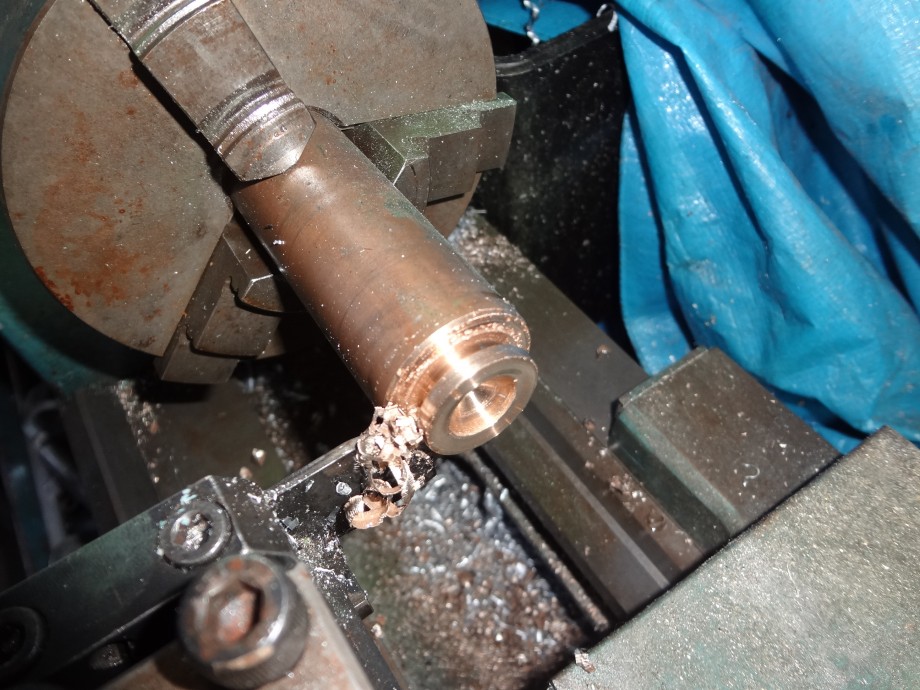

内側を加工してから、切断。

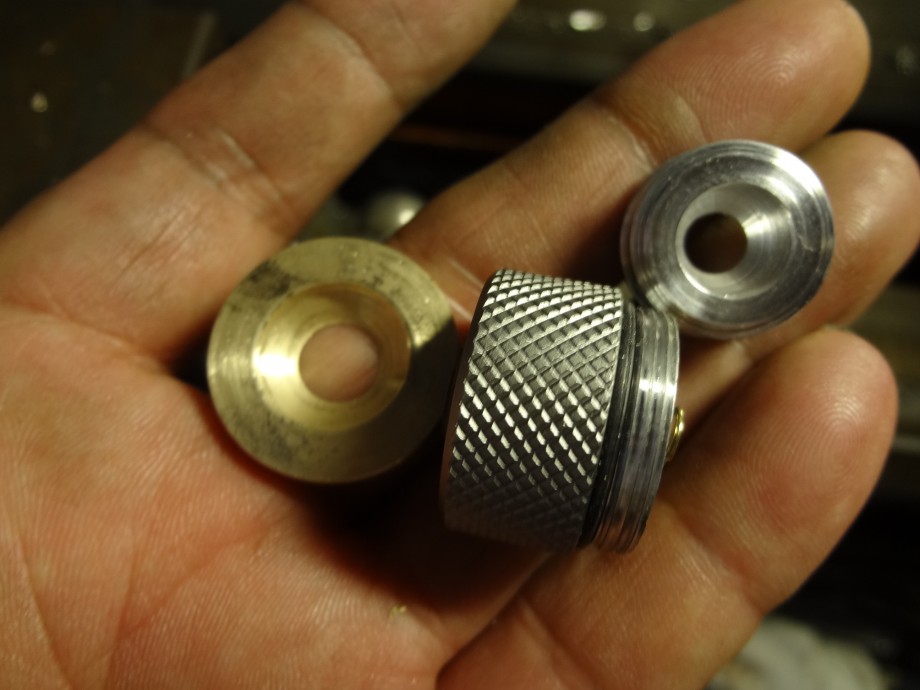

この真ん中はライトのスイッチ、これに使う冶具を製作した。
はめ込んで見る。ピッタリだ！

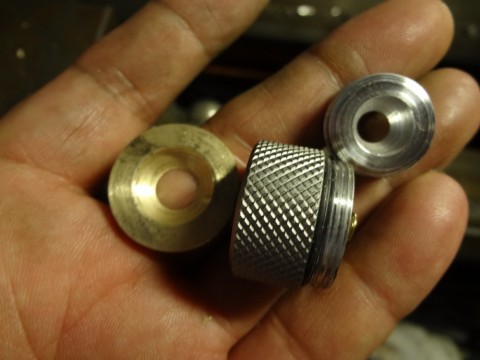

これが完成状態。
ナニをやる物か？って？
今回、入荷したズーム１０００に使うベースライトのフタが完全に閉まらない不良品が多数、発生した。
（下の写真のスイッチ）
調べて見たら、スイッチ内側の樹脂部品の打ち込みが悪い（浅い）事が判明した。
しかし、どうやっても、上手く打ち込めないので、
専用の冶具を製作して、同じ位置まで打ち込めるようにした。
下側の真鍮冶具は、スイッチゴムを逃がす穴が開いている。（これが無いとゴムに傷が入る）

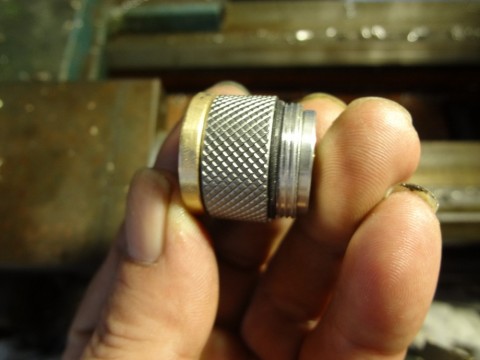

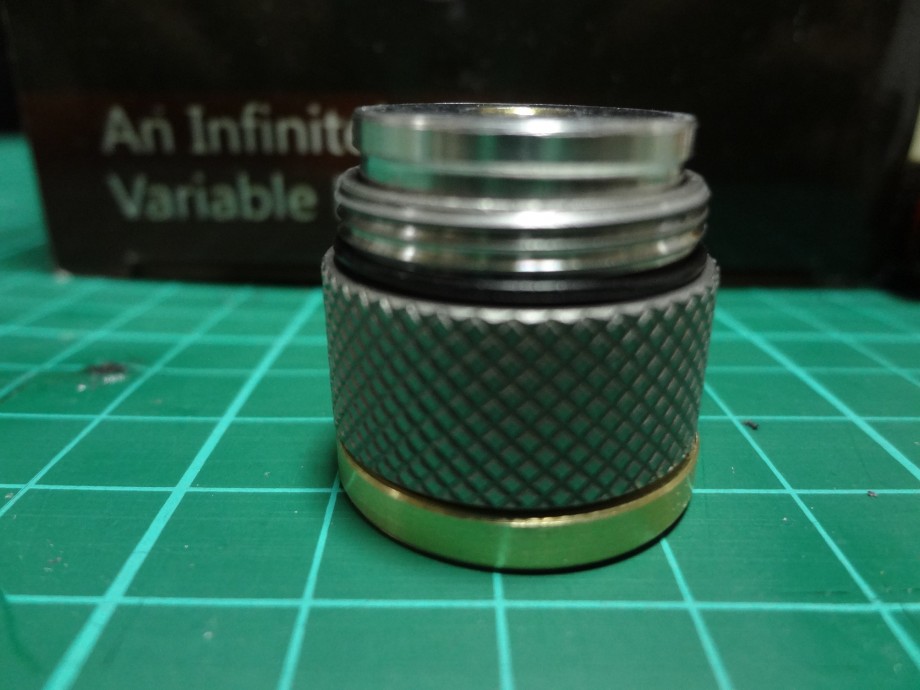

これが不良品のスイッチに冶具をセットした状態、
上に浮いているのがわかると思う。
この状態でハンマーで打ち込むと段まで、打ち込め、それ以上は入らない。（スイッチを壊さない）
コレが、（元）自動車会社の組立て屋さんの技！
同じように、何度でもミス無く、組み立てが出来る。
確認はしているつもりだが、もし、スイッチが締り切らない物があったら、御連絡をお願いします。
ああ、外は暑い・・・、
何時、釣りに出ようか？（暑）
久しぶりに旋盤を回して見た。
ジュラルミンの薄皮を削り、
センタードリル
内側を加工してから、外径を寸法出し後、切断。
次に真鍮を削り、
内側を加工してから、切断。
この真ん中はライトのスイッチ、これに使う冶具を製作した。
はめ込んで見る。ピッタリだ！

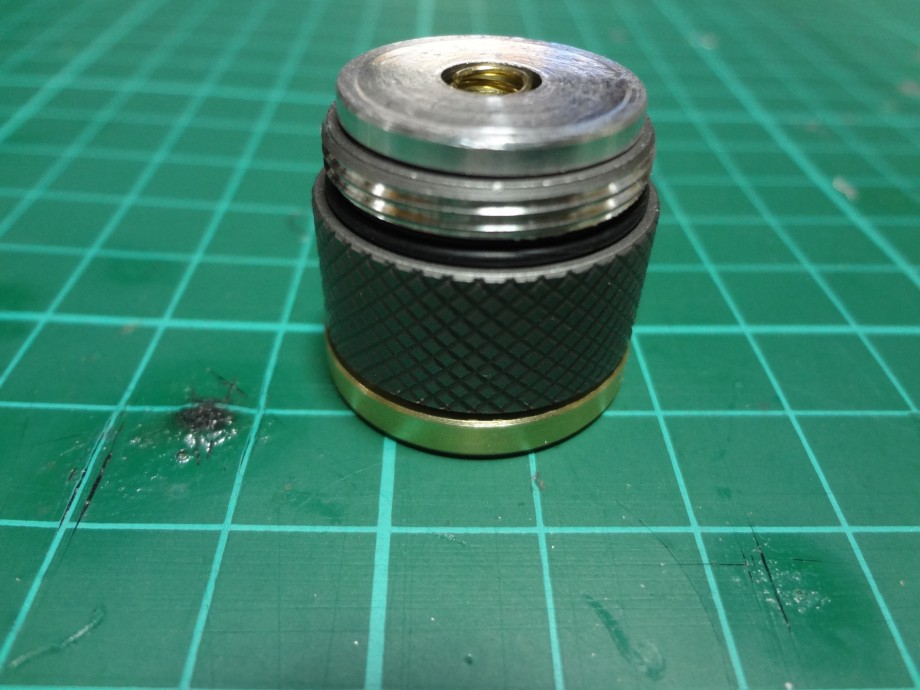

これが完成状態。
ナニをやる物か？って？
今回、入荷したズーム１０００に使うベースライトのフタが完全に閉まらない不良品が多数、発生した。
（下の写真のスイッチ）
調べて見たら、スイッチ内側の樹脂部品の打ち込みが悪い（浅い）事が判明した。
しかし、どうやっても、上手く打ち込めないので、
専用の冶具を製作して、同じ位置まで打ち込めるようにした。
下側の真鍮冶具は、スイッチゴムを逃がす穴が開いている。（これが無いとゴムに傷が入る）
これが不良品のスイッチに冶具をセットした状態、
上に浮いているのがわかると思う。
この状態でハンマーで打ち込むと段まで、打ち込め、それ以上は入らない。（スイッチを壊さない）
コレが、（元）自動車会社の組立て屋さんの技！
同じように、何度でもミス無く、組み立てが出来る。
確認はしているつもりだが、もし、スイッチが締り切らない物があったら、御連絡をお願いします。
ああ、外は暑い・・・、
何時、釣りに出ようか？（暑）
- 2013年7月30日
