ライト本体の本気の治具を作る。
あらかじめ加工した物を横に取り付け
素材は炭素鋼のＳ45Ｃを使う。
今回は両軸加工と言うヤツ、
回転、地球ゴマだ。（笑）
端面を平面に削る
反転して反対側も削る

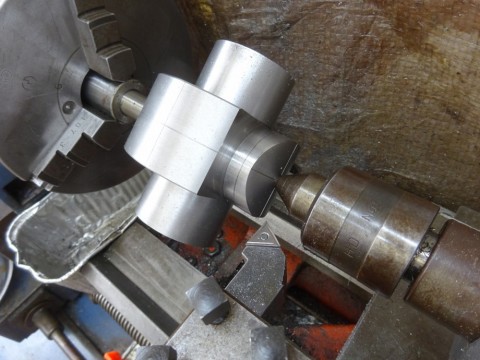

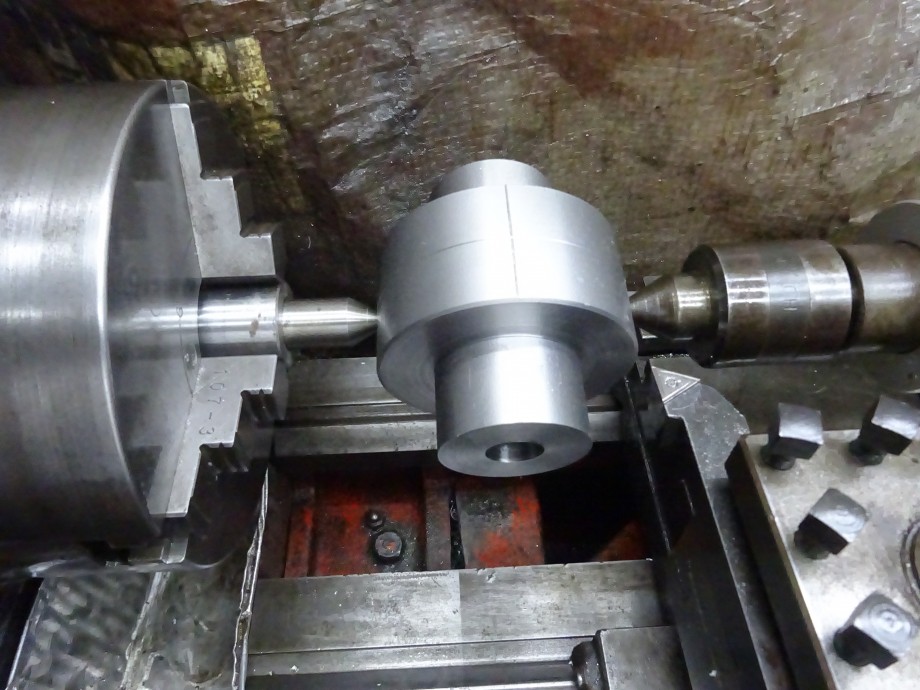

今度は円筒に削る。
その後、反転して同じように加工する。

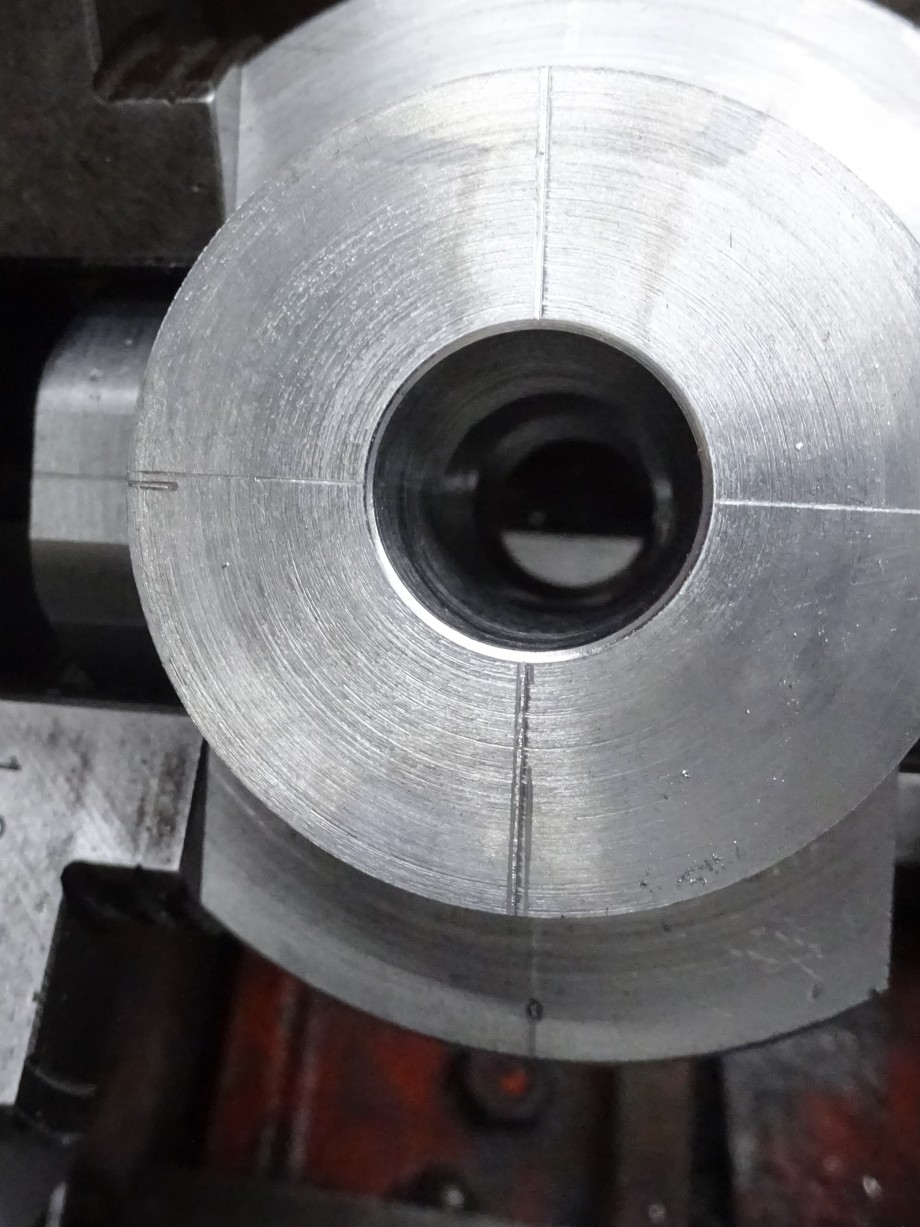

穴を開けた面
これは、片面（例えば右側）を加工した後に治具を反転して、もう片方（例えば左側）を加工する為の治具となる。

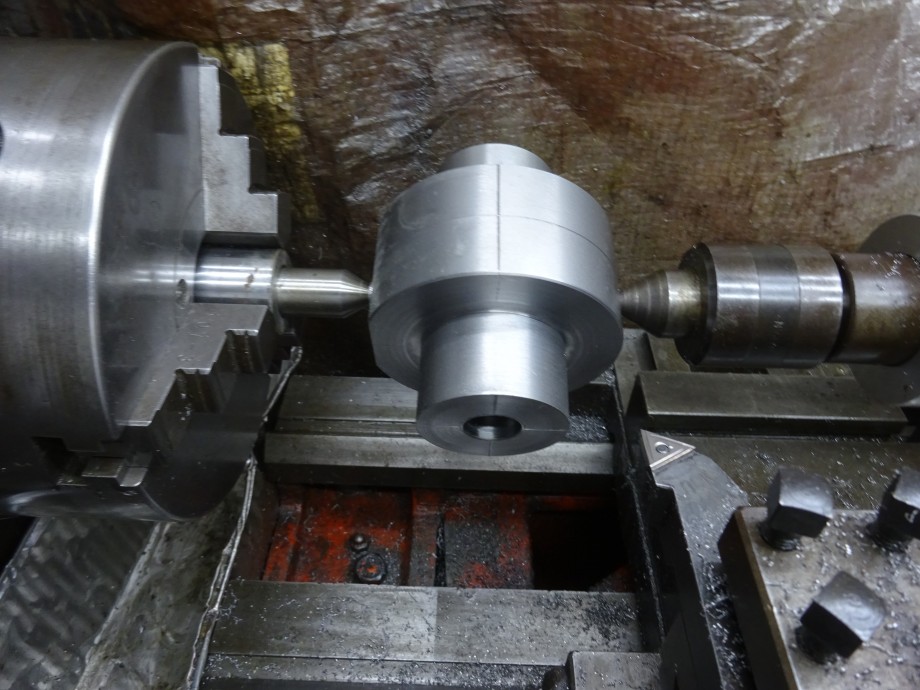

今度は円筒に削った所をチャックに掴む

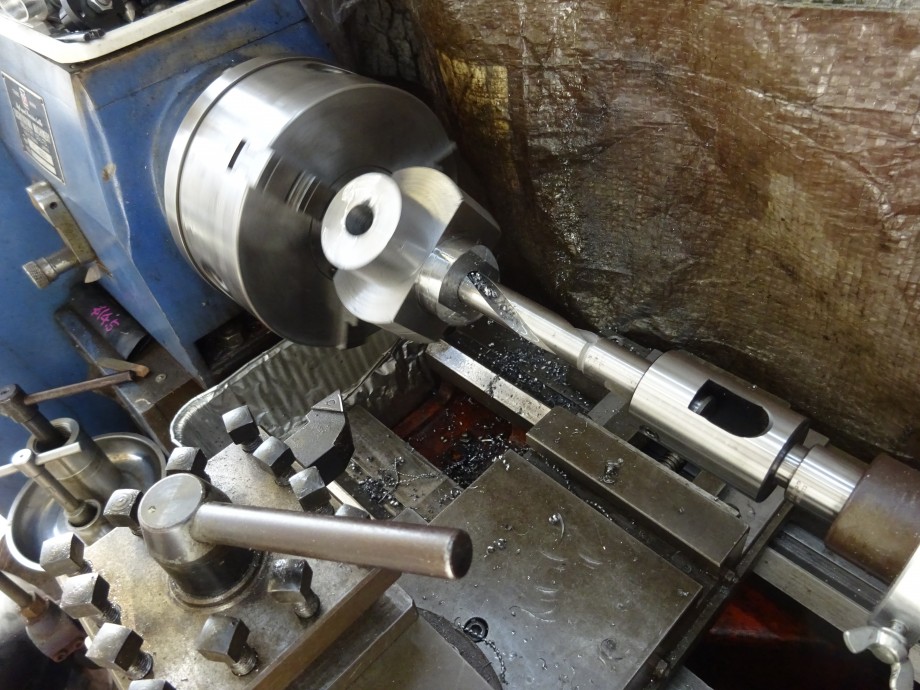

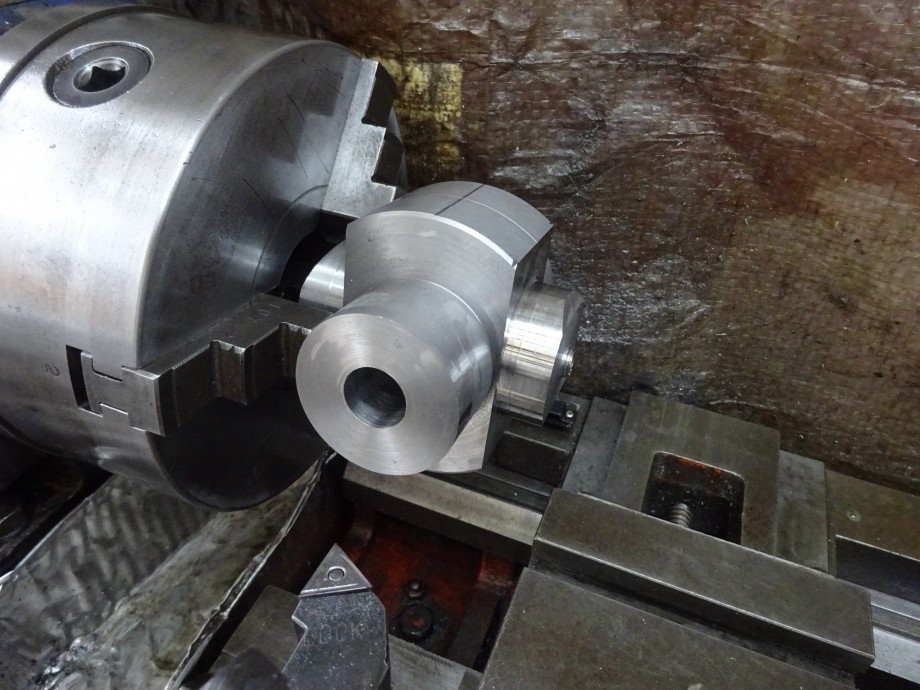

穴あけ
リーマを通す
貫通はしない。
この位置でワークが止まるように調整
ワークを入れて
締め付けて固定

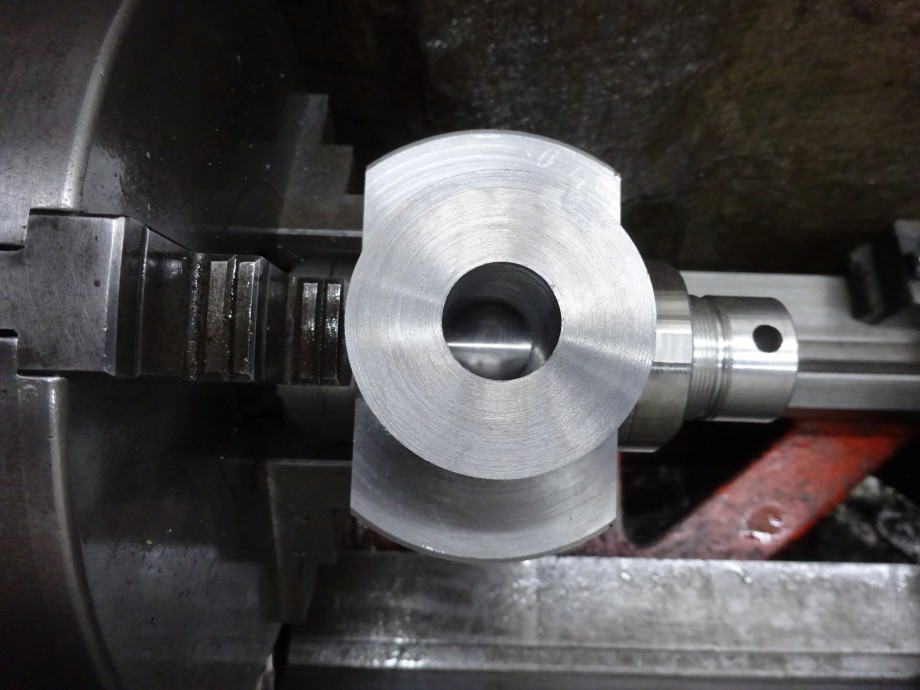

ワークの側面が見える
今度は試作とは違い、本番用に段付きでワークを削る

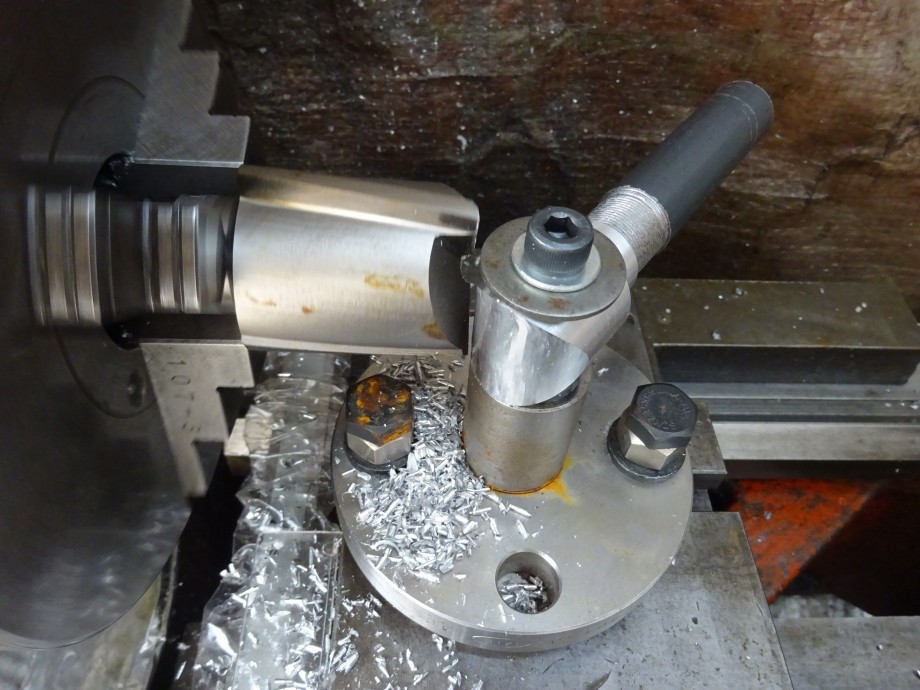

それを入れて ライトの横穴を加工
切り屑が詰まった

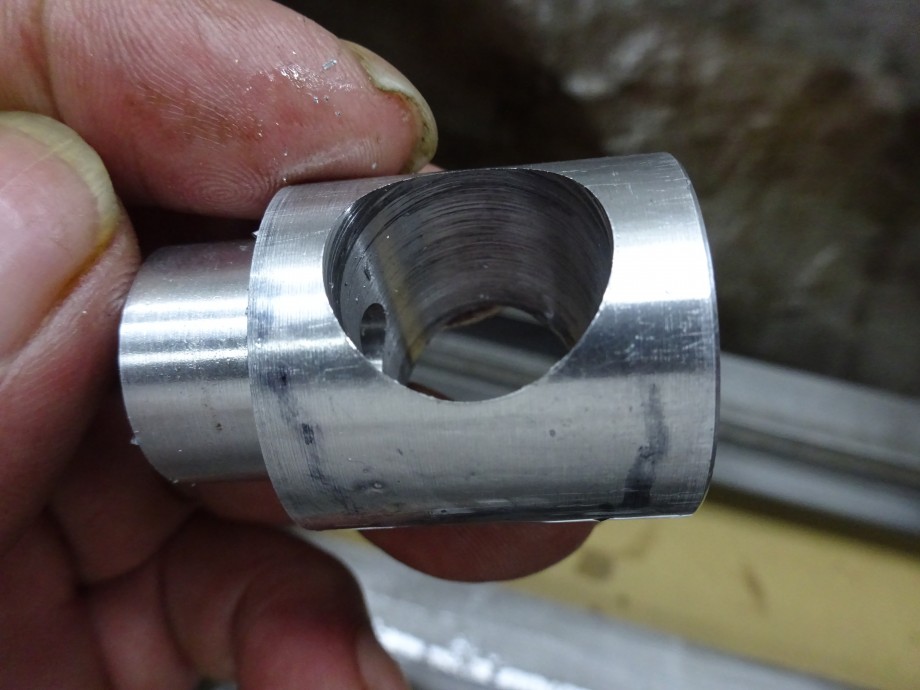

横穴が空いた。

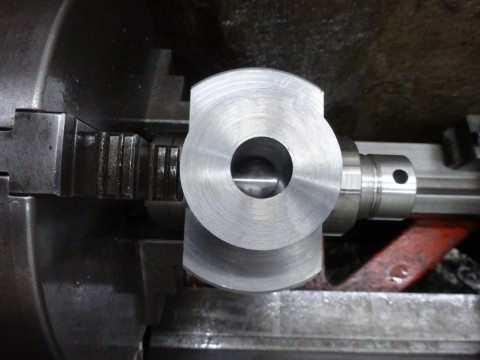

この写真では中心の貫通穴だが、本番用は片面を最初に加工する。
予定では、アルマイト加工後に、その反対側のネジを加工する。
なぜかと言うと片面だけ電気を通すため。
ライトの裏側の円弧加工
別のハンドルを作った
このワークは片面だけネジ加工済み。
ネジを切った状態での強度テストとなる。
見えるかな？

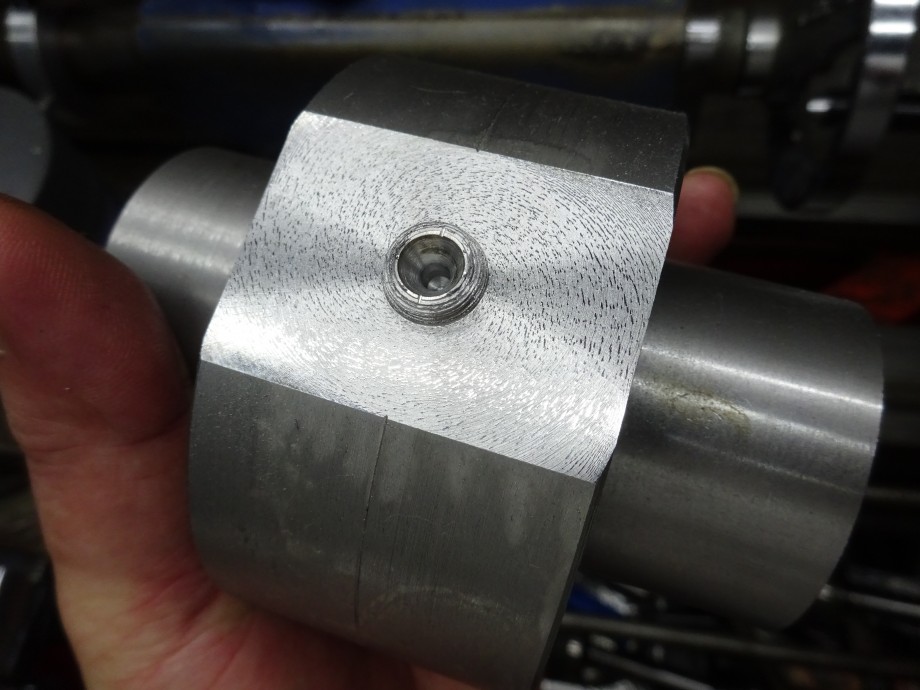

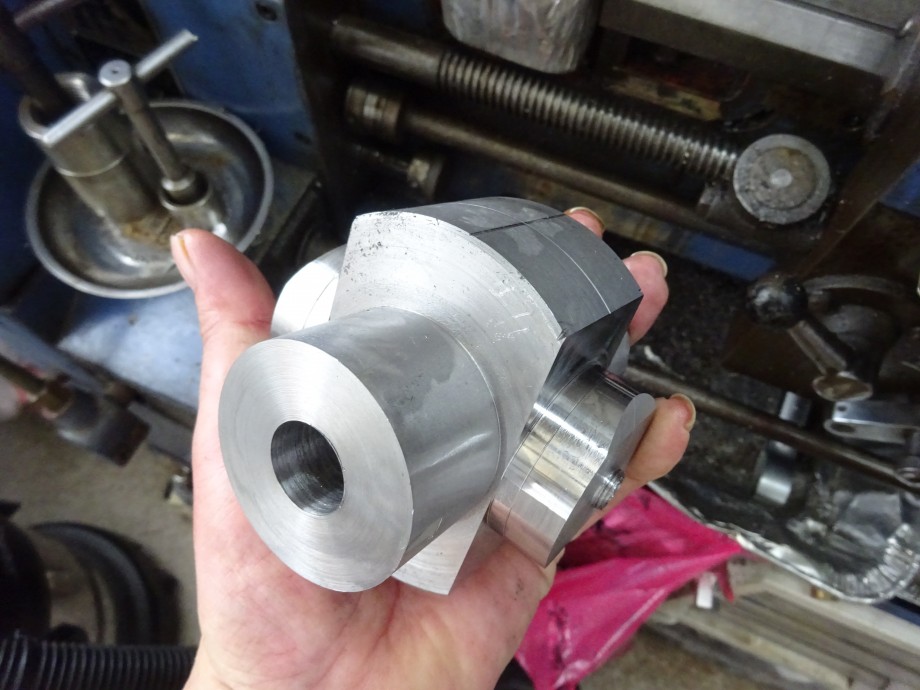

片面だけネジまで仕上げてある。
問題無く、削れたようだ。

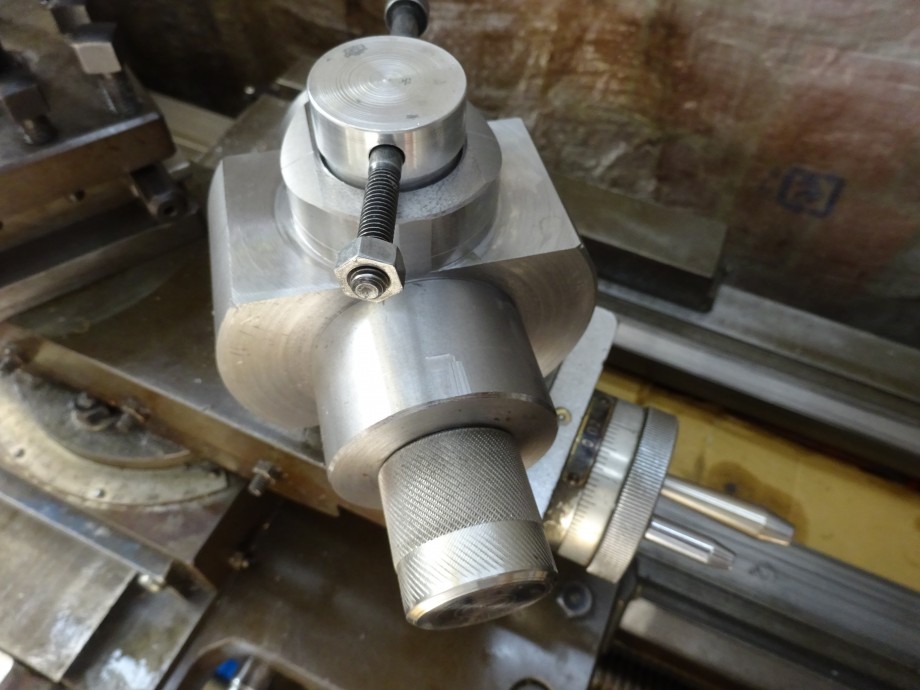

再度、治具に入れて、正確に同じ位置に来るように位置決め治具を作る
この手前の位置決めピン（治具）を入れ、位置を決めてからワークを固定する。
そうすると、一度、ワークを外しても同じ位置にセットすることができる。
溶接で作れと言う輩が居たが、そんな単純な物ではない。
何度、説明しても理解できない輩は消えてくれ！
丁寧な説明を繰り返す労力が無駄。
自分に理解力が無いことも気が付かない。
その癖、上から目線って、どうなの？
私は一歩引いた紳士な会話しか受け付けない。
妙に距離感が近い輩は御遠慮願います。
今日はここまで、
あらかじめ加工した物を横に取り付け
素材は炭素鋼のＳ45Ｃを使う。
今回は両軸加工と言うヤツ、
回転、地球ゴマだ。（笑）

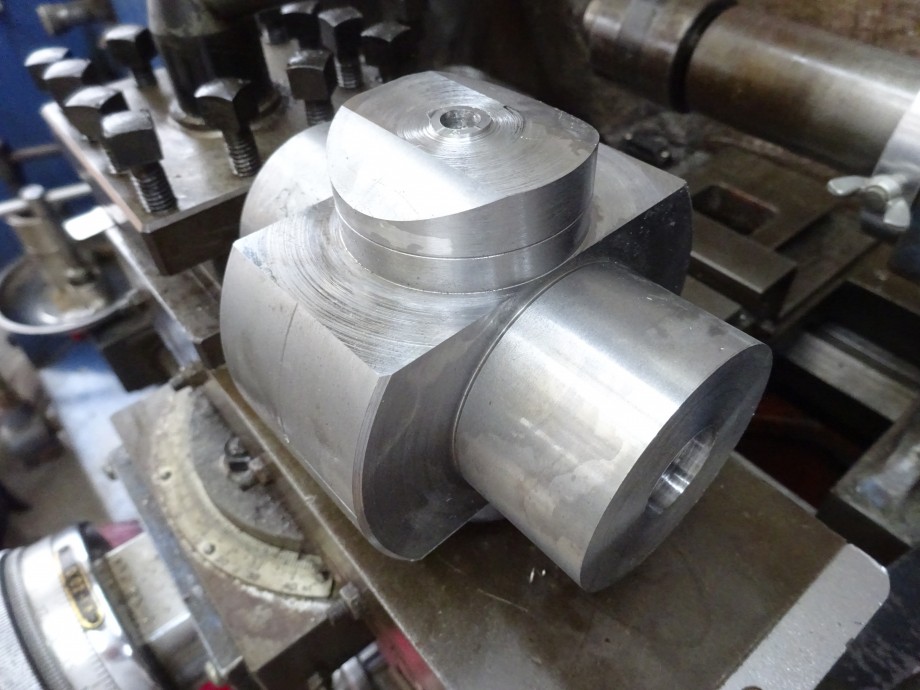

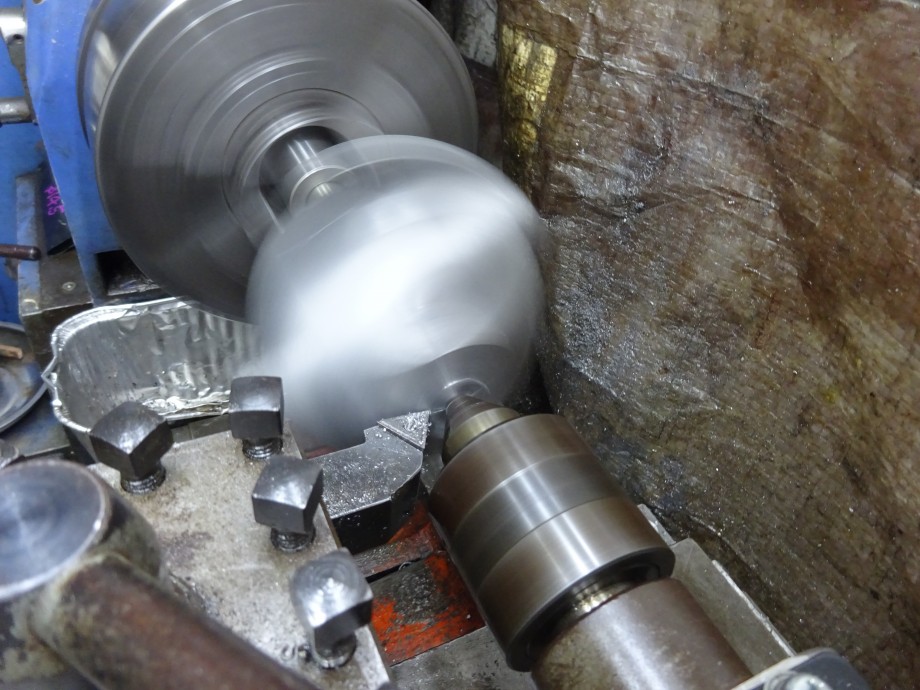

端面を平面に削る
反転して反対側も削る
今度は円筒に削る。
その後、反転して同じように加工する。

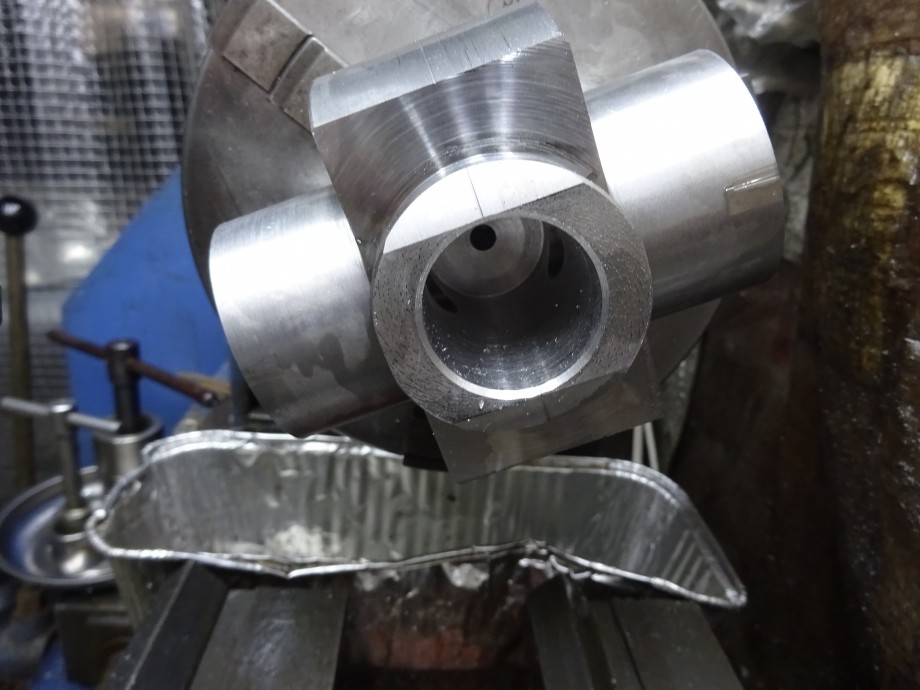

穴を開けた面
これは、片面（例えば右側）を加工した後に治具を反転して、もう片方（例えば左側）を加工する為の治具となる。

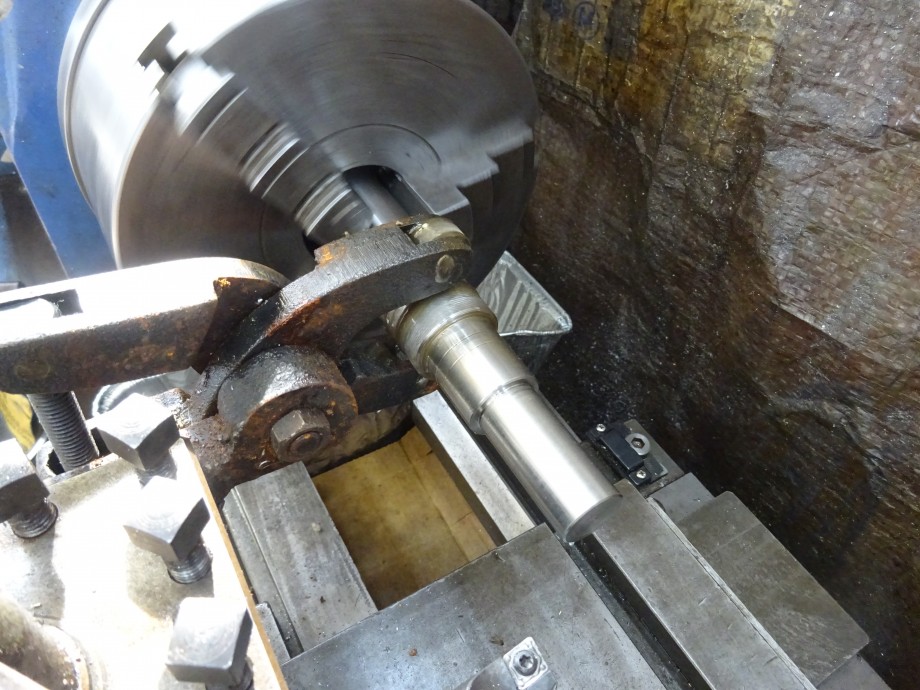

今度は円筒に削った所をチャックに掴む

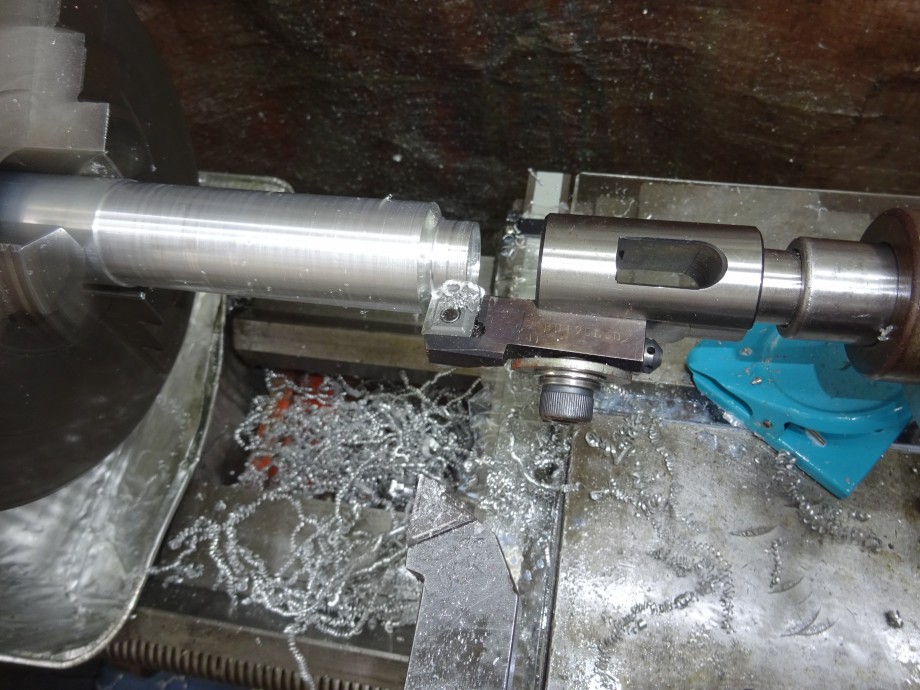

穴あけ

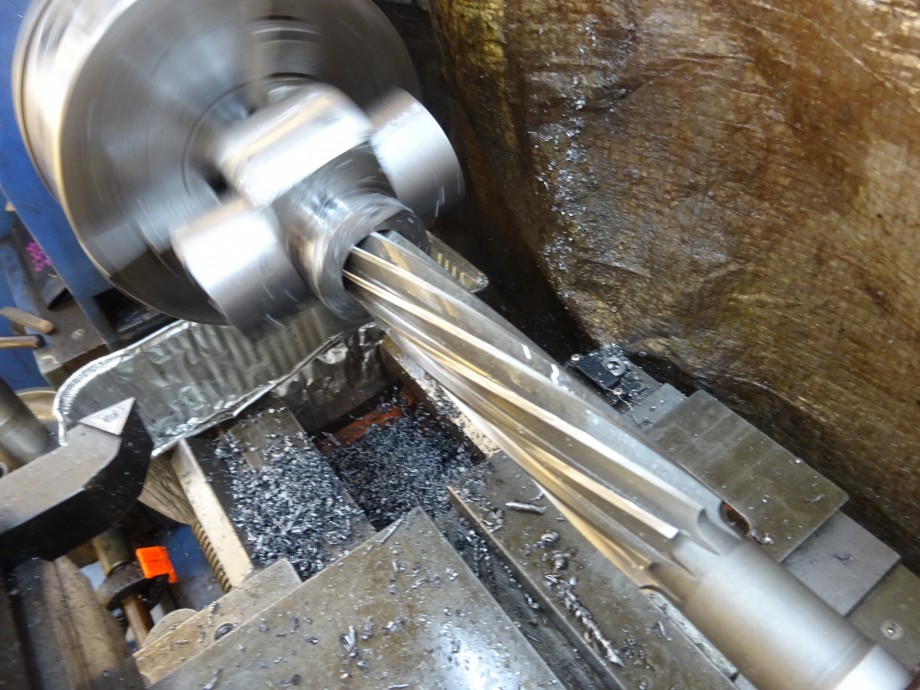

リーマを通す
貫通はしない。

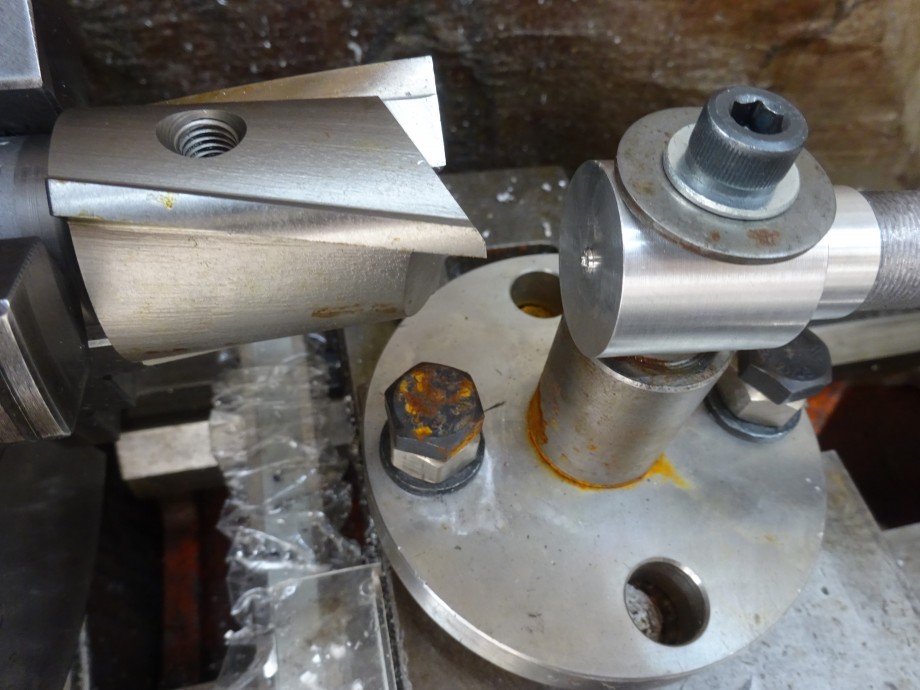

この位置でワークが止まるように調整
ワークを入れて
締め付けて固定

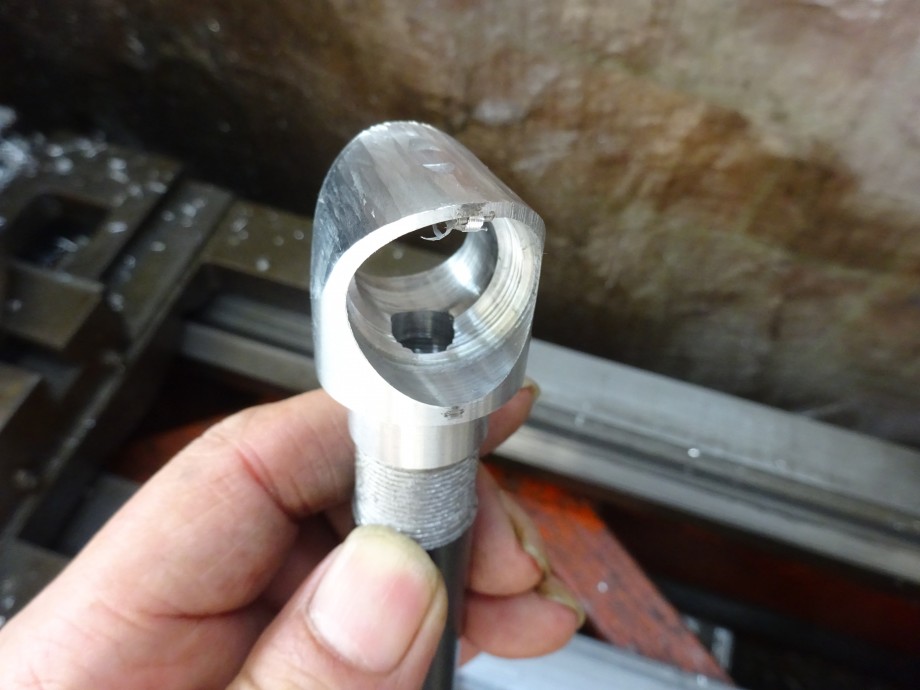

ワークの側面が見える
今度は試作とは違い、本番用に段付きでワークを削る
それを入れて ライトの横穴を加工

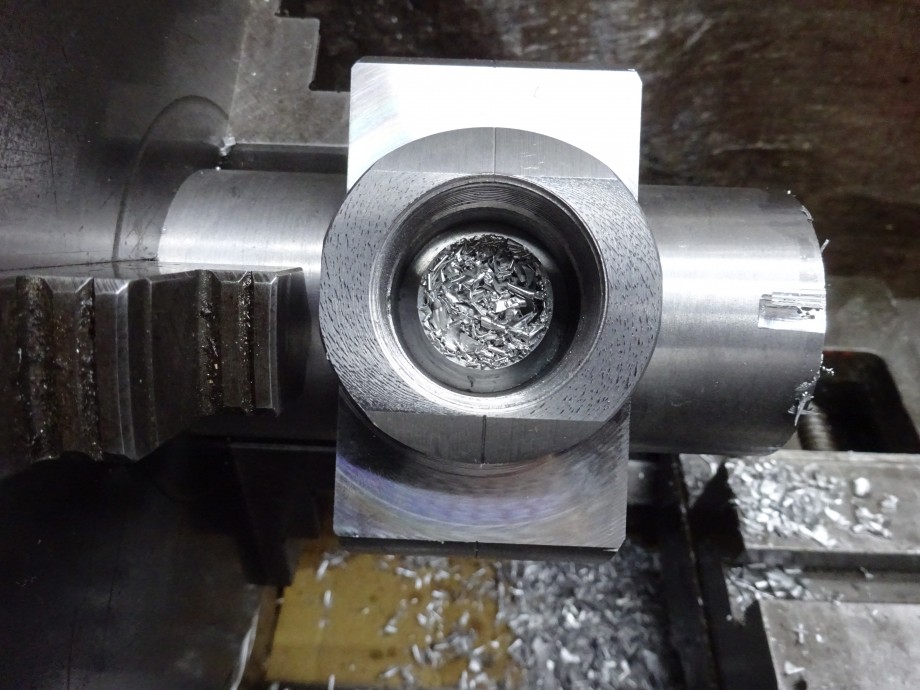

切り屑が詰まった
横穴が空いた。
この写真では中心の貫通穴だが、本番用は片面を最初に加工する。
予定では、アルマイト加工後に、その反対側のネジを加工する。
なぜかと言うと片面だけ電気を通すため。
ライトの裏側の円弧加工
別のハンドルを作った
このワークは片面だけネジ加工済み。
ネジを切った状態での強度テストとなる。
見えるかな？
片面だけネジまで仕上げてある。
問題無く、削れたようだ。
再度、治具に入れて、正確に同じ位置に来るように位置決め治具を作る
この手前の位置決めピン（治具）を入れ、位置を決めてからワークを固定する。
そうすると、一度、ワークを外しても同じ位置にセットすることができる。
溶接で作れと言う輩が居たが、そんな単純な物ではない。
何度、説明しても理解できない輩は消えてくれ！
丁寧な説明を繰り返す労力が無駄。
自分に理解力が無いことも気が付かない。
その癖、上から目線って、どうなの？
私は一歩引いた紳士な会話しか受け付けない。
妙に距離感が近い輩は御遠慮願います。
今日はここまで、
