▼ SAWARI 試行錯誤
- ジャンル:日記/一般
- (ヘッドライト)
どうしても、電池BOXを改造する必要が、有り、
分解したかったが、やり方が、わからず悩んでいた。
そこで、手持ちの電池BOXを壊す事にした。

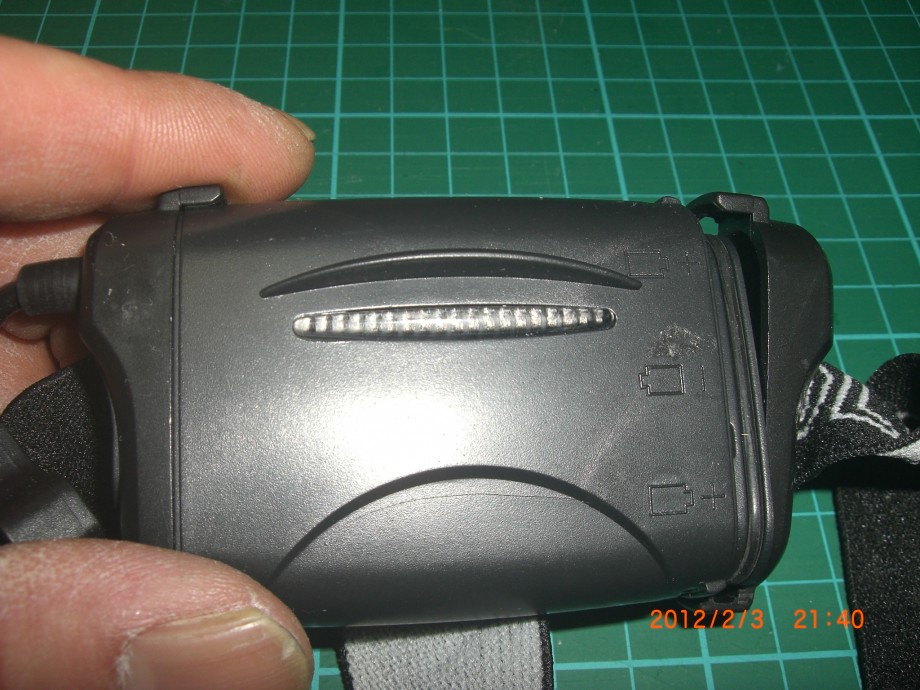

これも、一応、新品です。
見た目は、サファリと同じタイプ。

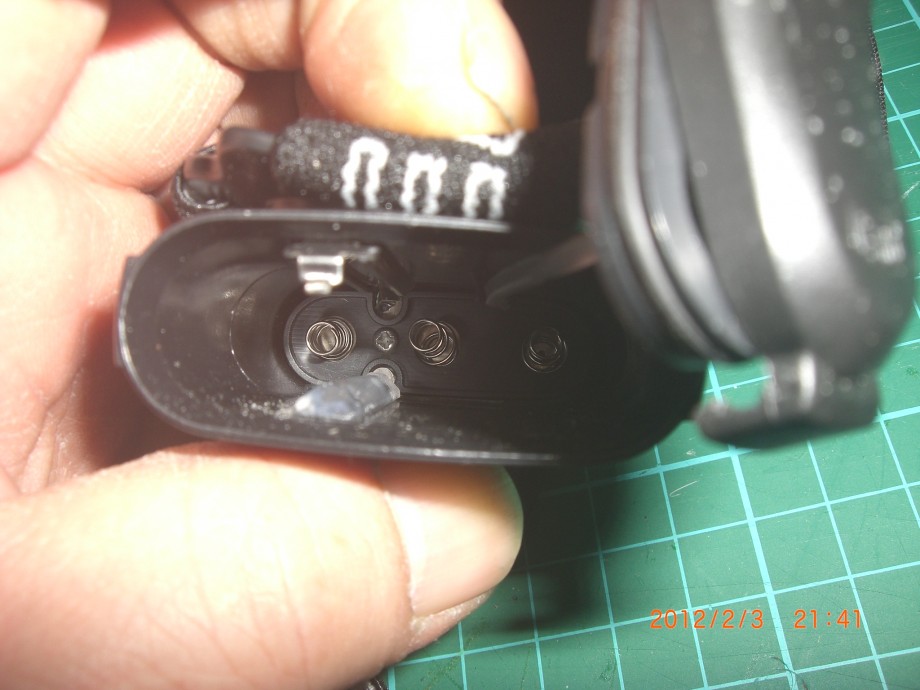

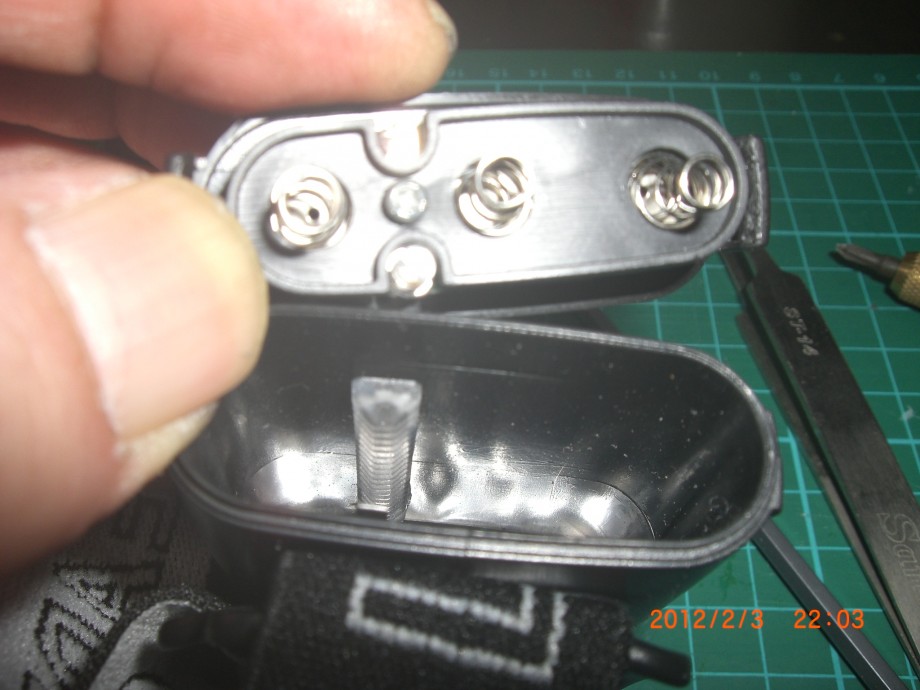

中は、こんな感じ、ネジが、見える。

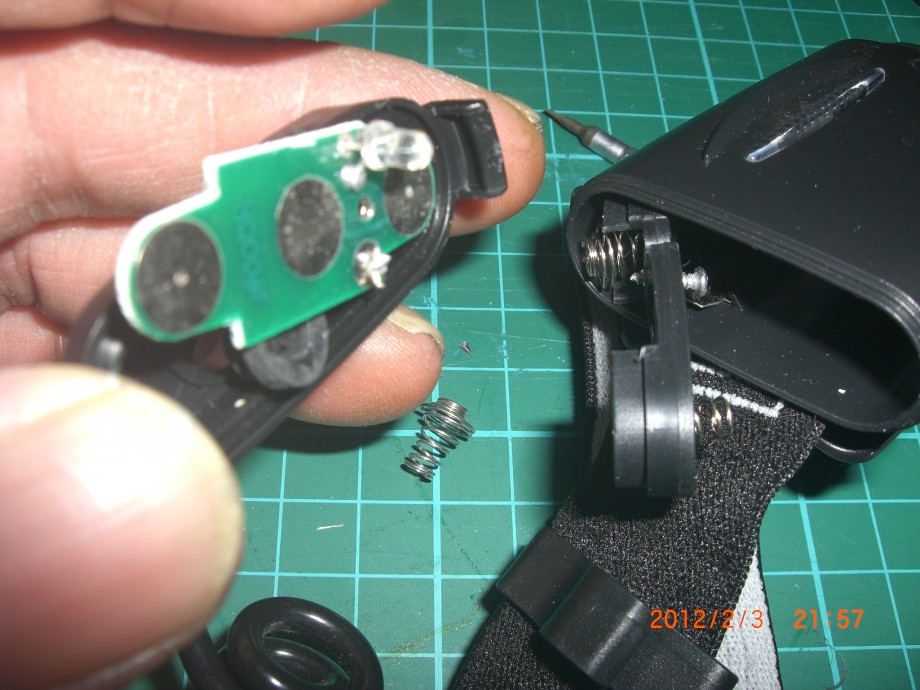

ネジを緩めて、悩んだ末、ツメをマイナスドライバーで、こじ開けた！
フタが、接着されているか？と思っていたが、ツメで、止まっていただけだった。

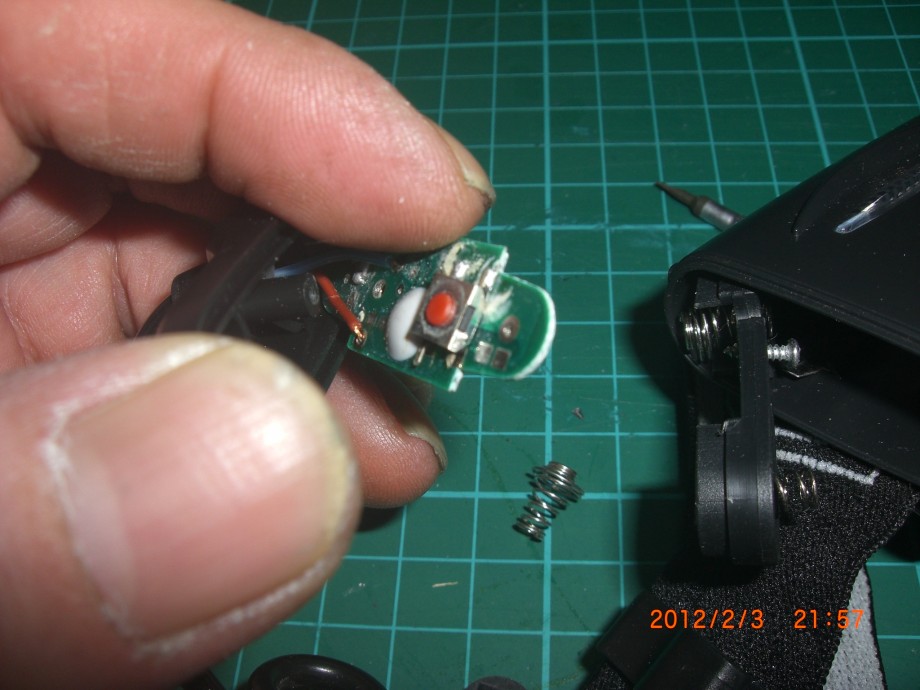

ＬＥＤのスイッチが、見える。
さて、これを、上手く改造出来るだろうか？
これは、仮組みして、後のお楽しみ！

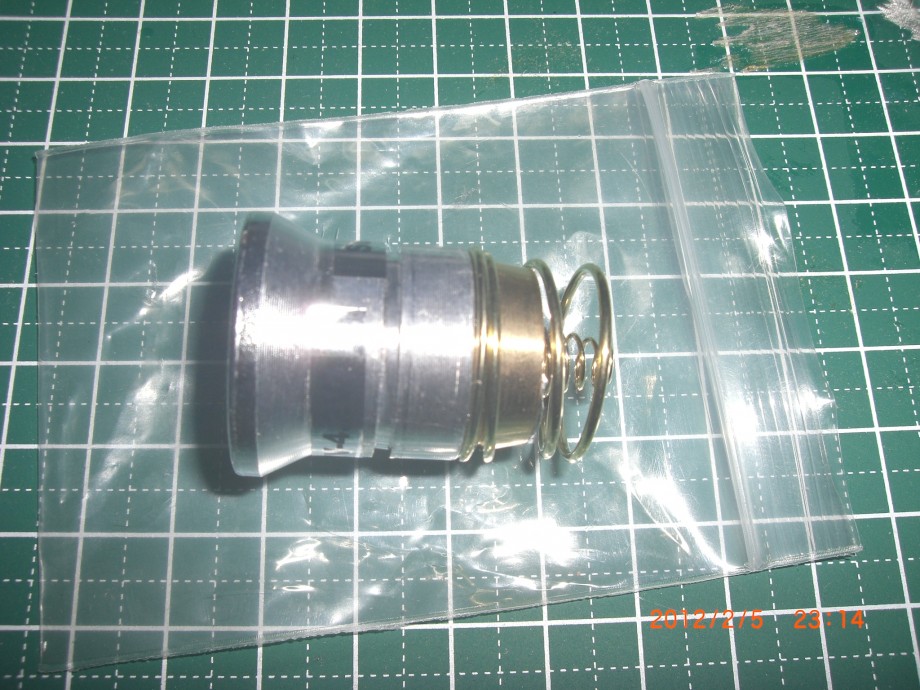

今度は、ドロップインモジュールの基盤変更だ。
これの基盤を変更する。

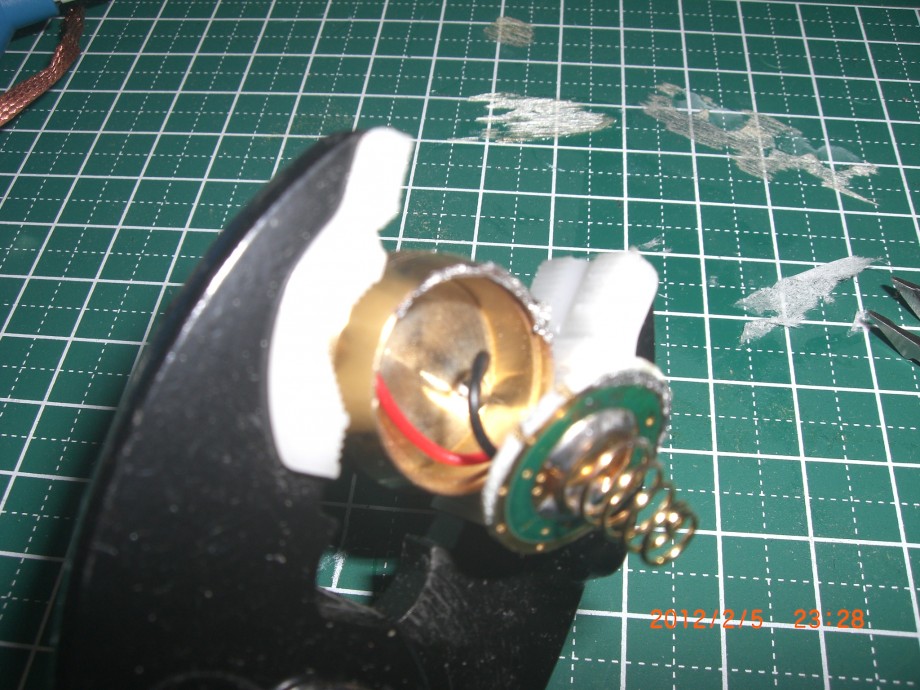

苦労して、ハンダを取り、基盤を外す。

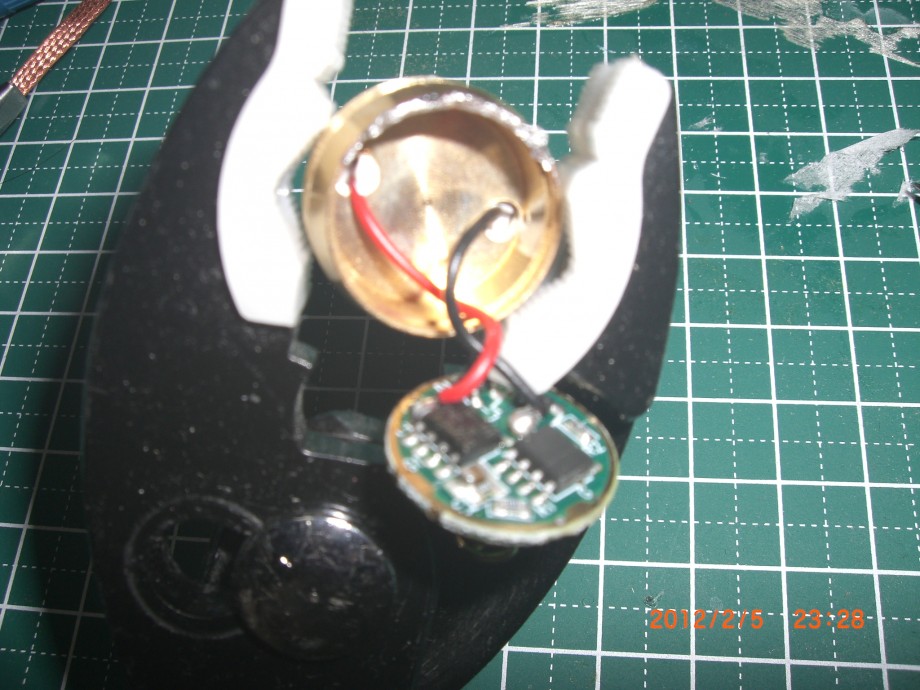

裏側は、こんな感じ。

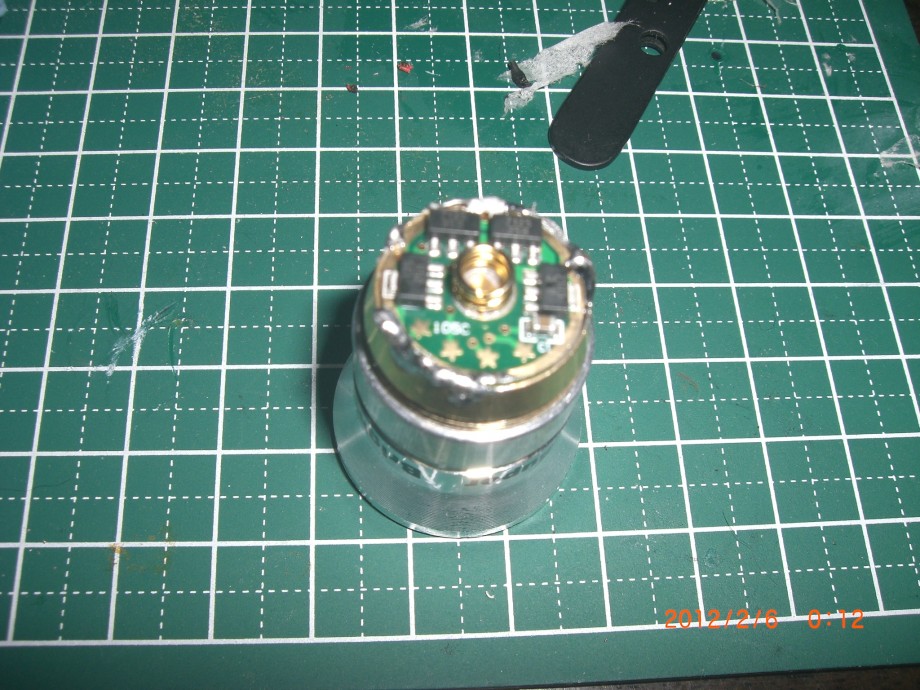

この基盤を、新しい物と交換した。
収まりが、悪く、ハンダが、汚いが、
なんとか、交換出来た。
一応、電池を繋いで、点灯テストしたが、やはり、
Ｕ２は、明るい！
しかし、テストしていて、数十秒で、手では、持てないぐらい発熱した。
本当に大丈夫なんだろうか？
この基盤に交換した理由は、これには、低電警告が、有り、電池が、消耗したら、フラッシングし、限界を使用者に教える機能が、追加される。
点滅が、始まったら、慌てず電池を交換すれば、良い。
いきなり消える訳では無いので、急な時は、安心だが、そのまま使うと電池にダメージが、発生するので、注意が、必要である。
これで、マンガン系のプロテクト回路が、無い電池でも、安心して、使用出来る。
分解したかったが、やり方が、わからず悩んでいた。
そこで、手持ちの電池BOXを壊す事にした。
これも、一応、新品です。
見た目は、サファリと同じタイプ。
中は、こんな感じ、ネジが、見える。
ネジを緩めて、悩んだ末、ツメをマイナスドライバーで、こじ開けた！
フタが、接着されているか？と思っていたが、ツメで、止まっていただけだった。
ＬＥＤのスイッチが、見える。
さて、これを、上手く改造出来るだろうか？
これは、仮組みして、後のお楽しみ！
今度は、ドロップインモジュールの基盤変更だ。
これの基盤を変更する。
苦労して、ハンダを取り、基盤を外す。
裏側は、こんな感じ。
この基盤を、新しい物と交換した。
収まりが、悪く、ハンダが、汚いが、
なんとか、交換出来た。
一応、電池を繋いで、点灯テストしたが、やはり、
Ｕ２は、明るい！
しかし、テストしていて、数十秒で、手では、持てないぐらい発熱した。
本当に大丈夫なんだろうか？
この基盤に交換した理由は、これには、低電警告が、有り、電池が、消耗したら、フラッシングし、限界を使用者に教える機能が、追加される。
点滅が、始まったら、慌てず電池を交換すれば、良い。
いきなり消える訳では無いので、急な時は、安心だが、そのまま使うと電池にダメージが、発生するので、注意が、必要である。
これで、マンガン系のプロテクト回路が、無い電池でも、安心して、使用出来る。
- 2012年2月6日
