▼ 旋盤で研磨ができないかやって見た
- ジャンル:日記/一般
- (機械ログ)

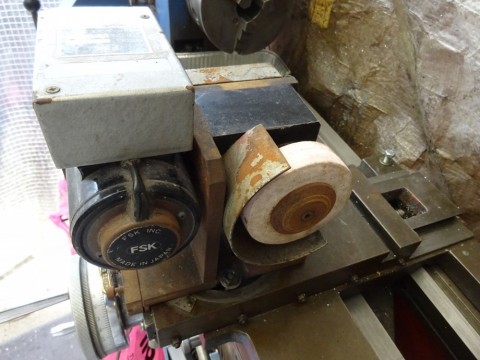

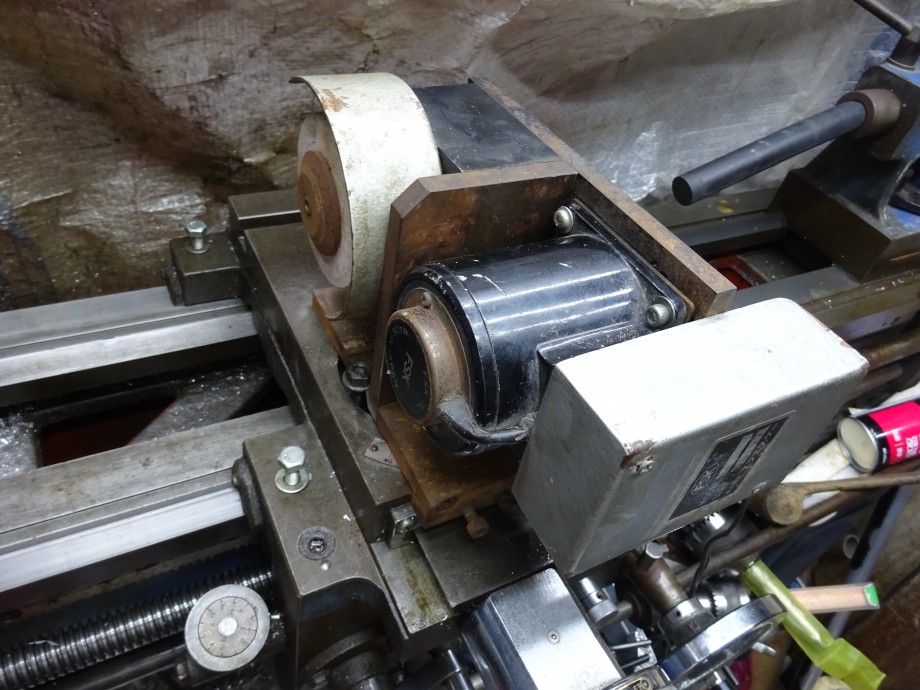

ヤフオクで卓上グラインダーとして出品されてた物を落札して旋盤に取り付けて見た。

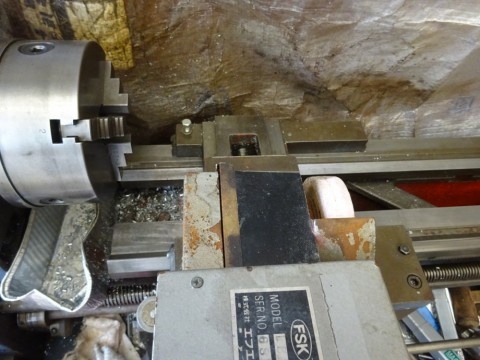

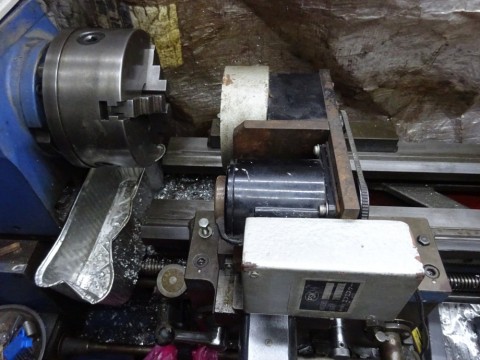

旋盤のチャックから凄く遠い所に砥石が来ている
砥石の回転が凄く遅くて、更に方向が逆だ。
なんだコレ？
こんなので使えたのか？？？
このままでは、長い物の1部分しか研磨できない。
更に、使い物にならないほど回転が遅い。
回転が遅い理由はモーターが壊れているのか？
製造したメーカーはＦＳＫらしいがネットで調べたらオリエンタルのスピードコントロールモーターではないかと思われた。
１００Ｖタイプのスペックは１５Ｗで回転１４００ｒｐｍ程度しか回らない物に思える。

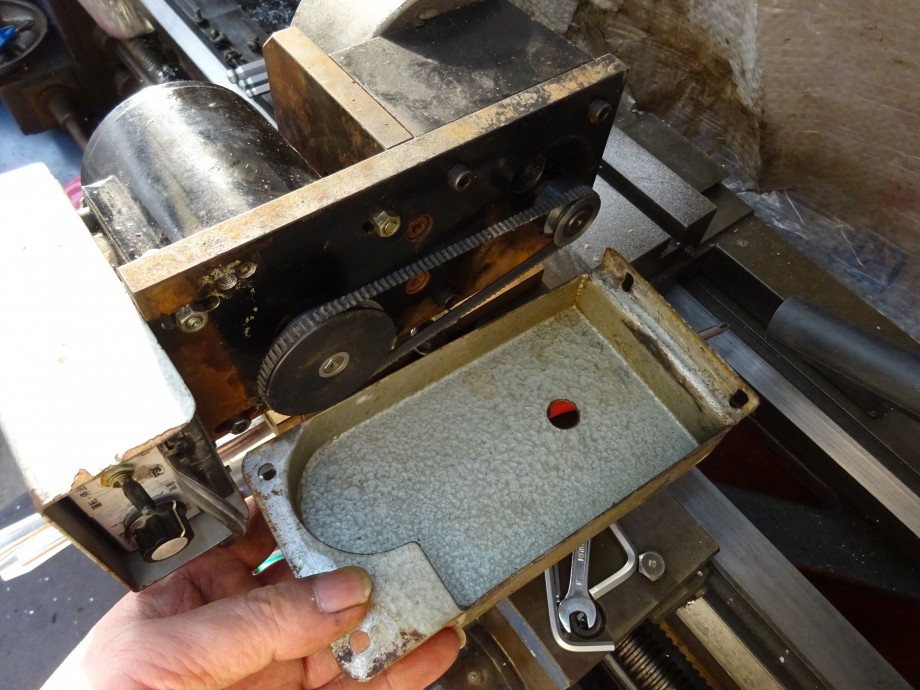

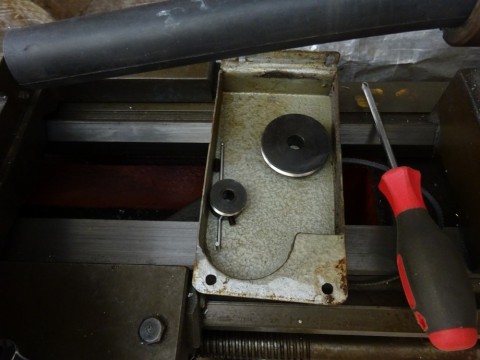

カバーを外したら、更にﾌﾟｰﾘｰで何分の１に減速してある。
なぜ？？？
そんなに回転が遅いのはグラインダーとして使えるのか？と思う。
そこで、まず砥石の左右を変えて見た。
スピードコントローラーが邪魔で取り付かない。

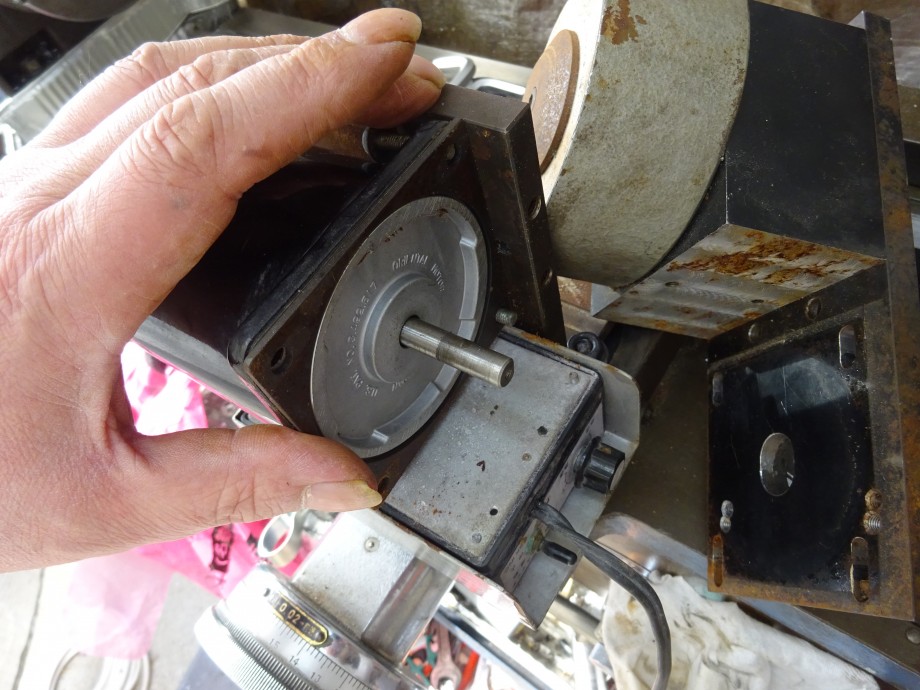

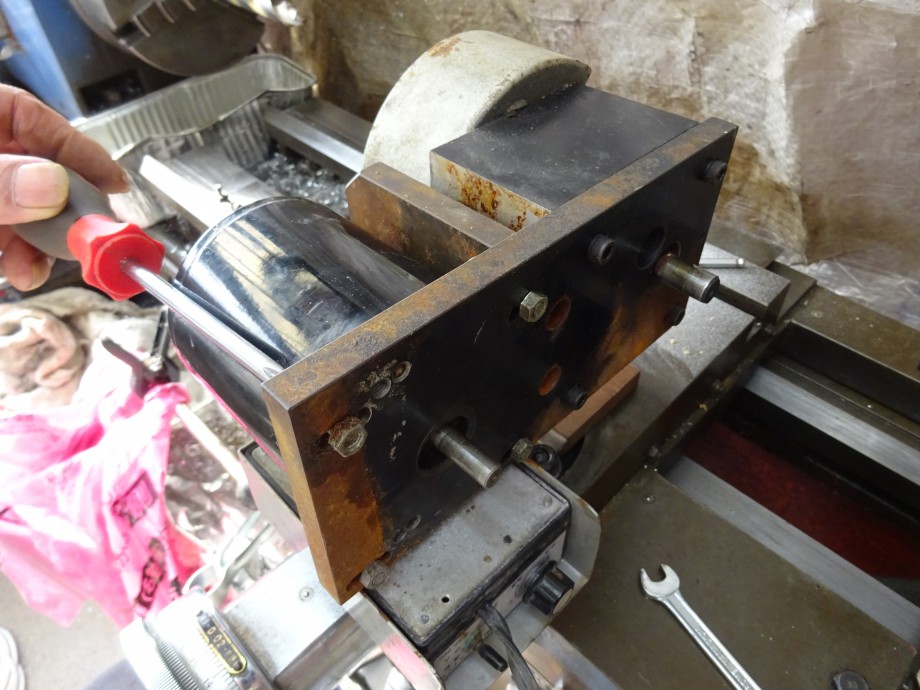

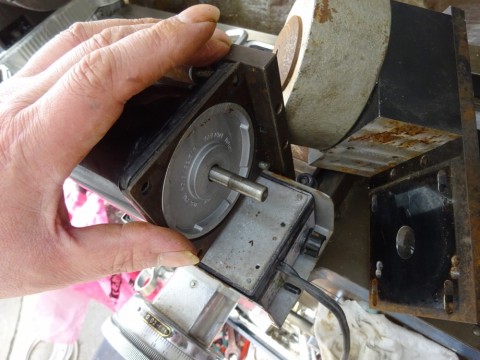

モーターごと外して方向ｗ横に変える。
砥石の回転が遅過ぎる。

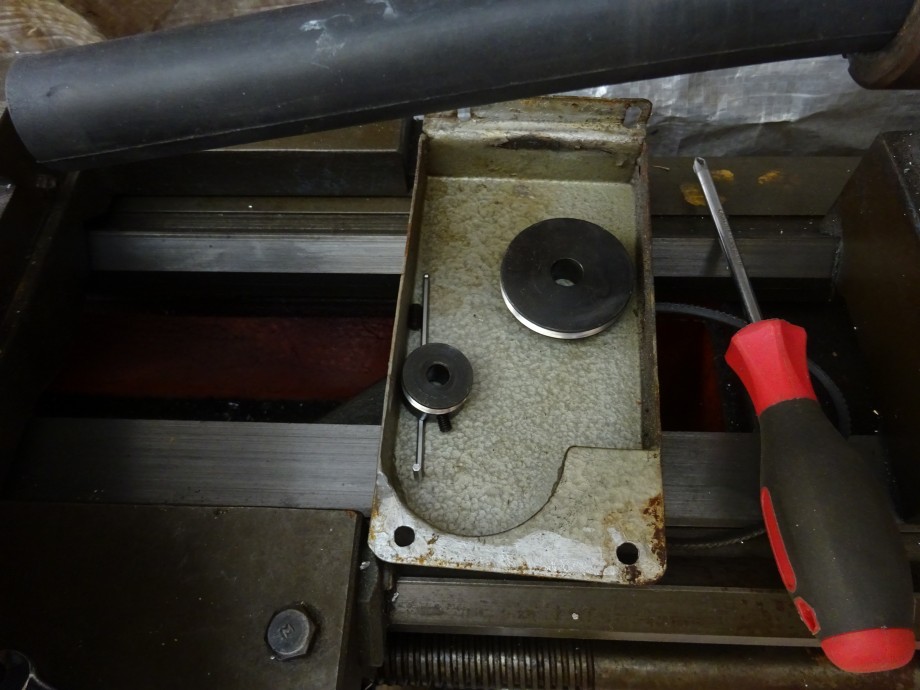

モーター側が小さく、砥石側が大きいプーリーが付いていた。
モーター側プーリーを小さく、砥石側を大きくして回転を上げることにした。（逆に交換する）
軸のサイズが違い、モーターに付いていた小さいプーリーは内径Φ８で砥石側の大きいプーリーはΦ１２だった。
入れ替えるには、プーリーの加工が必要だ。

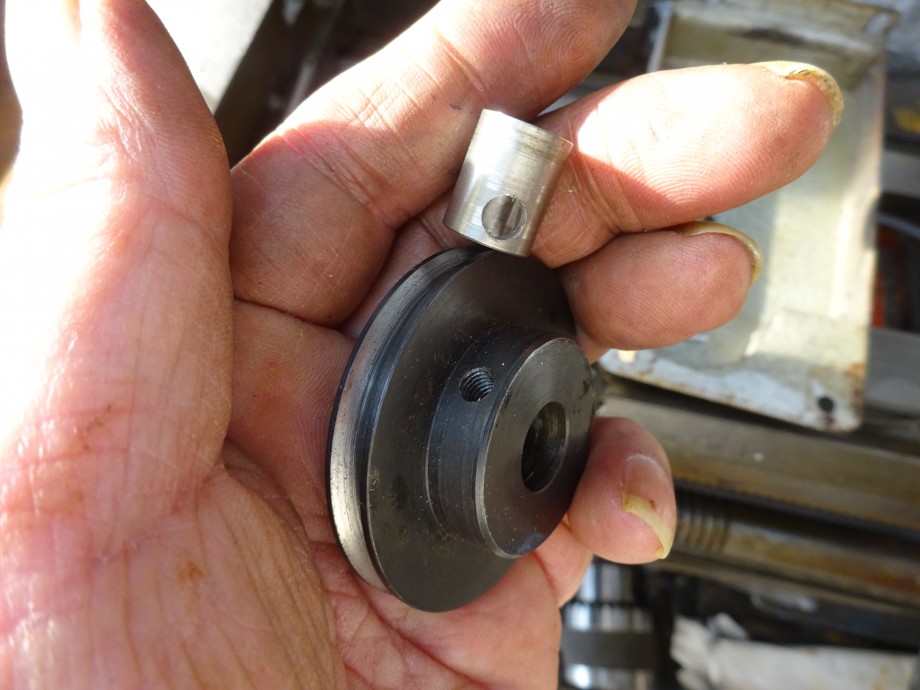

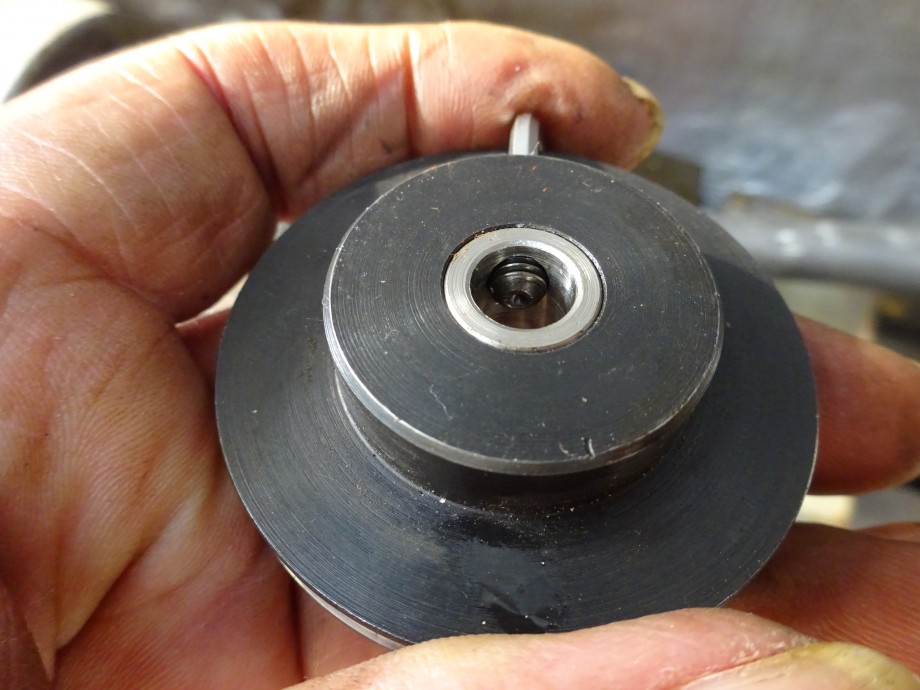

まず、外径Φ１２・内径Φ８のカラーを削り出した。
材質はＳ４５Ｃのつもりだったがステンレスと後で判明。
シャフトに止めるネジの貫通穴もあけた。
内径はリーマ仕上げなのでガタは無い。
小さいプリーは内径Φ８をΦ１２に拡大した。

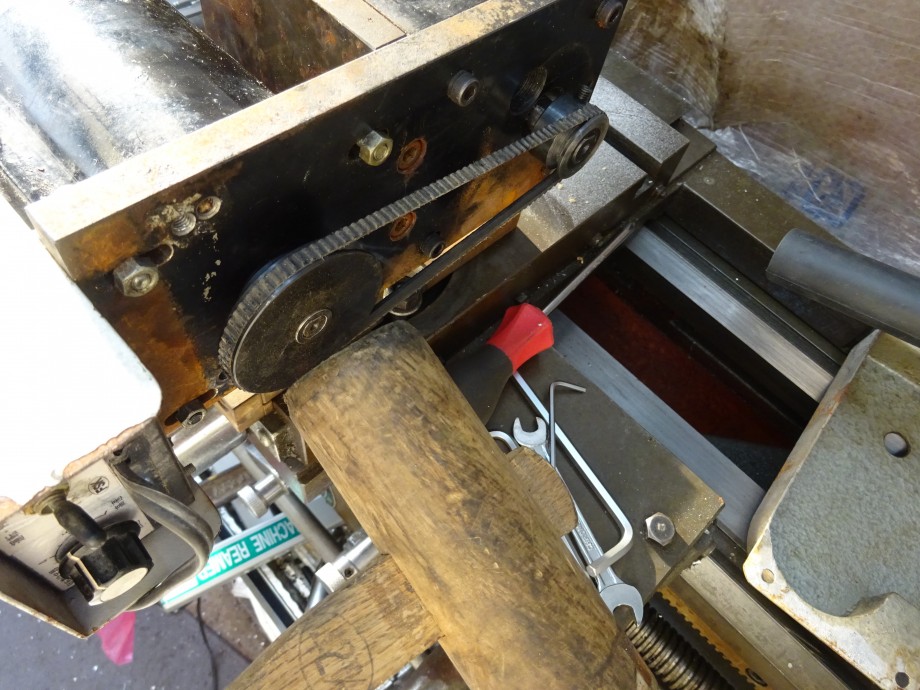

ベルトを掛けて、均等に打ち込む。
６角レンチで締め付けて固定。

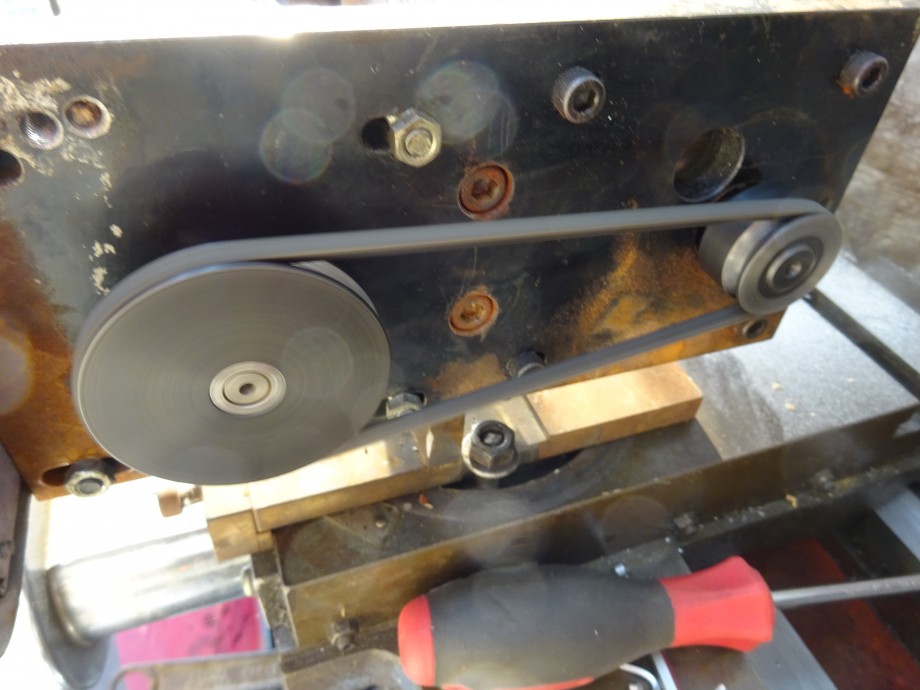

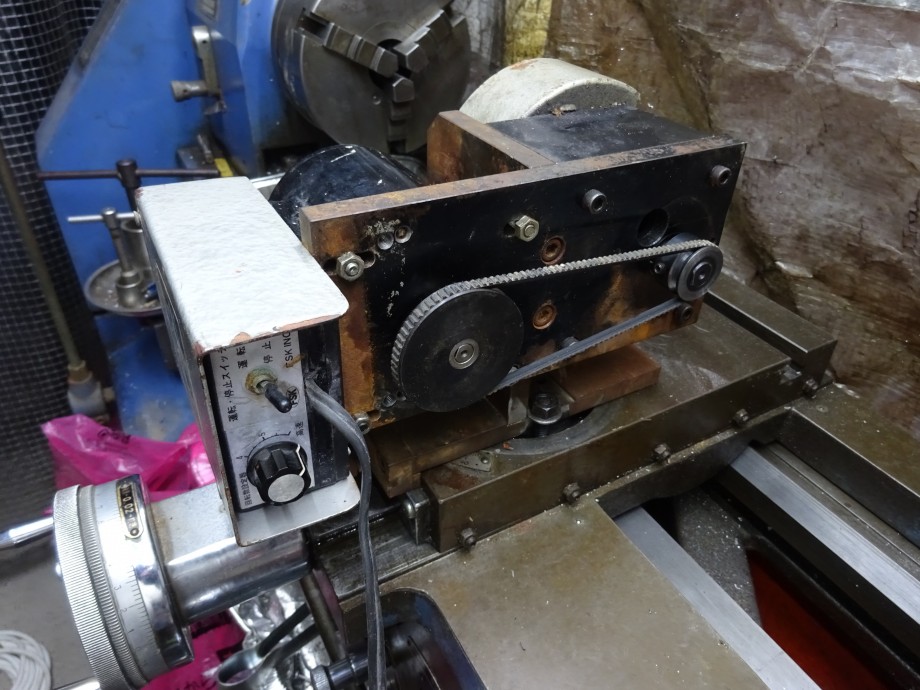

上手く入れ替え交換ができた。
回転テスト、若干非力だが大丈夫なようだ。
砥石の回転数は倍以上になった。
プーリーを入れ替えたのでカバーが付かない。
オープンで逝こうか！（笑）

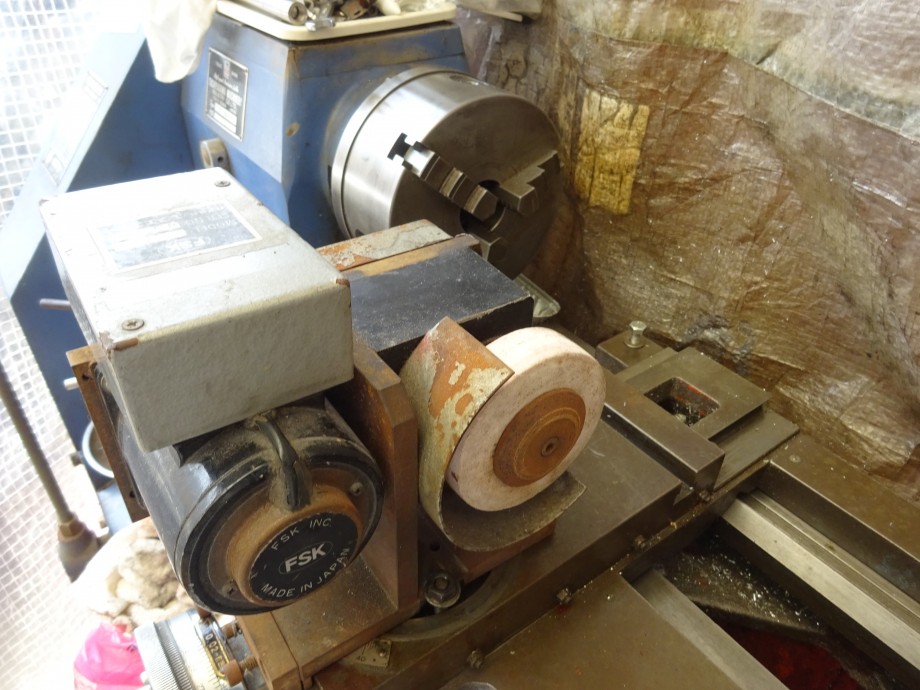

砥石は旋盤チャック側になったので短い物でも研磨できる。
この状態なら左右・前後の自動送りも可能だ。
全体像１
ＯＮ／ＯＦＦスイッチとコントロ－ラーは横向き
さて、使えるのか、試運転に行こうか！
- 2020年4月20日
