▼ 水中集魚灯 その３
- ジャンル:日記/一般
- (集魚灯)
水中集魚灯を製作しています。
以前のログはコチラから、
水中集魚灯 その１
水中集魚灯 その２
前回の続きから始めます。

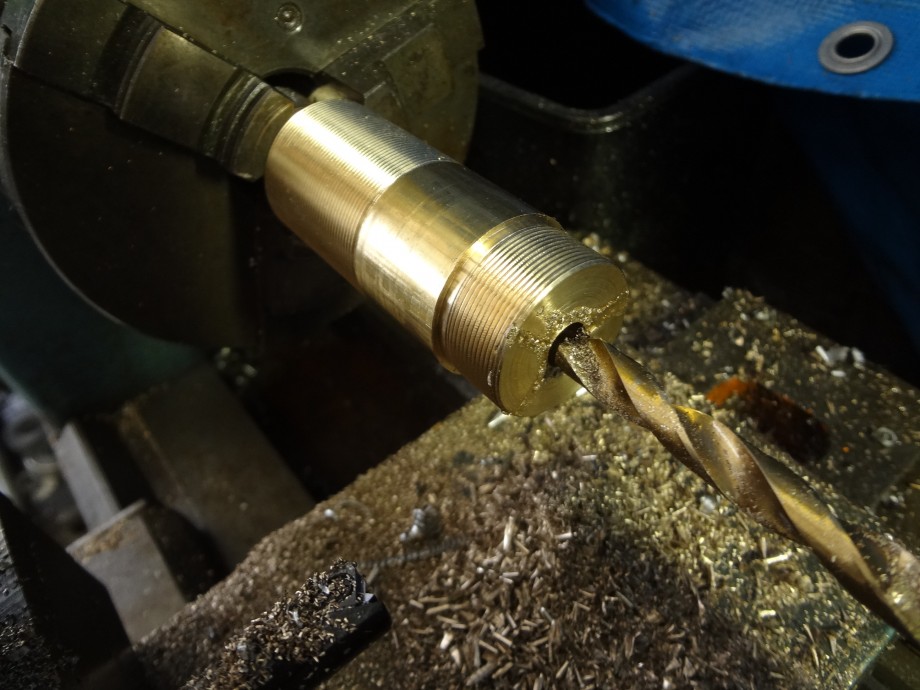

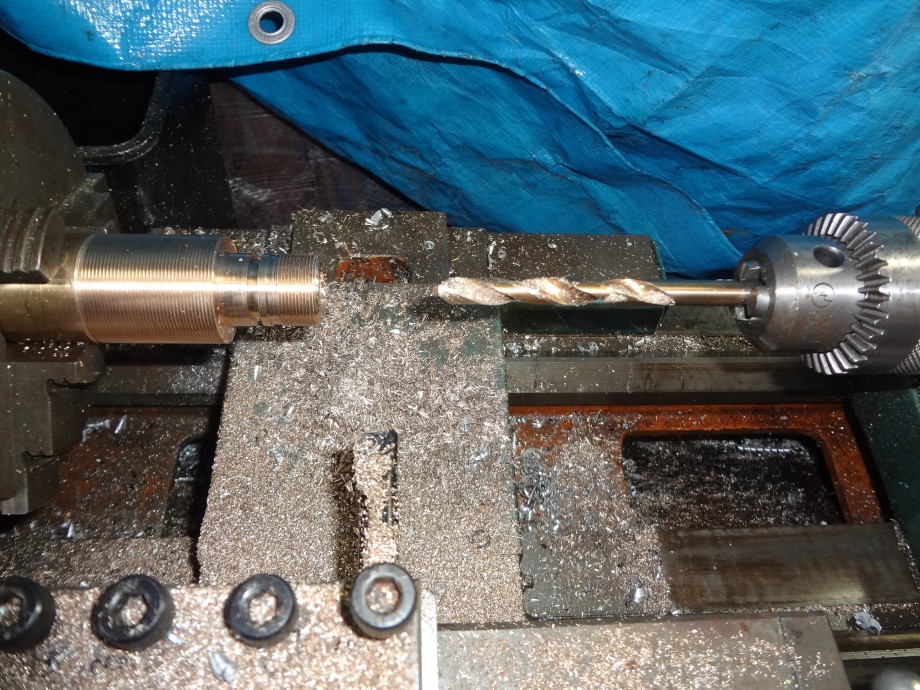

中心に穴を開ける。
このドリルが・・・
全部でも届かない。
チャックを緩め、掴み直して反対から穴を開ける。
この部品はココまでで置いておく。
次の部品を製作
１個目は２時間掛けたが失敗した。(泣)
２個目の製作。

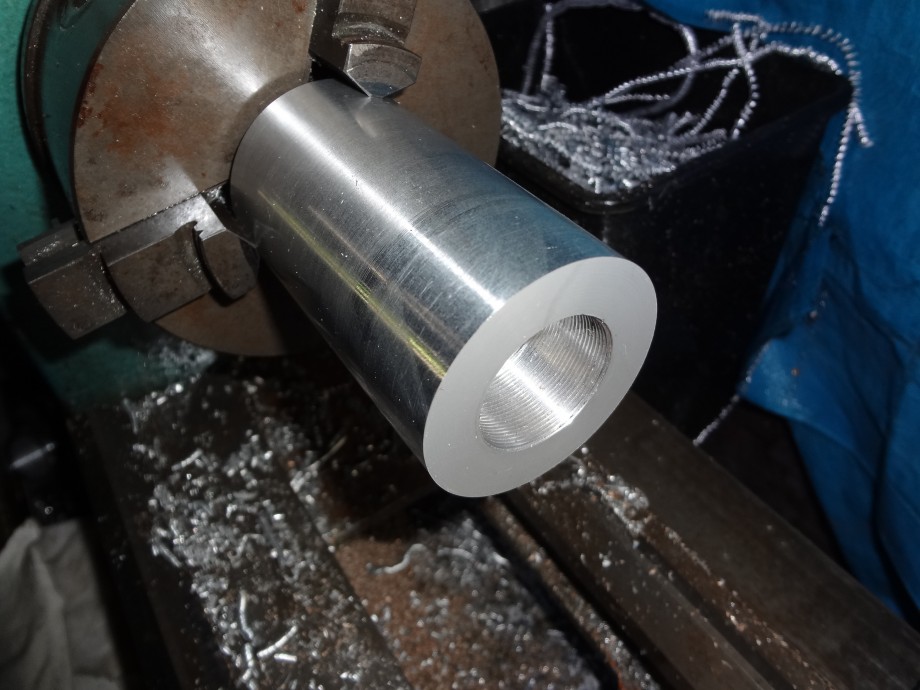

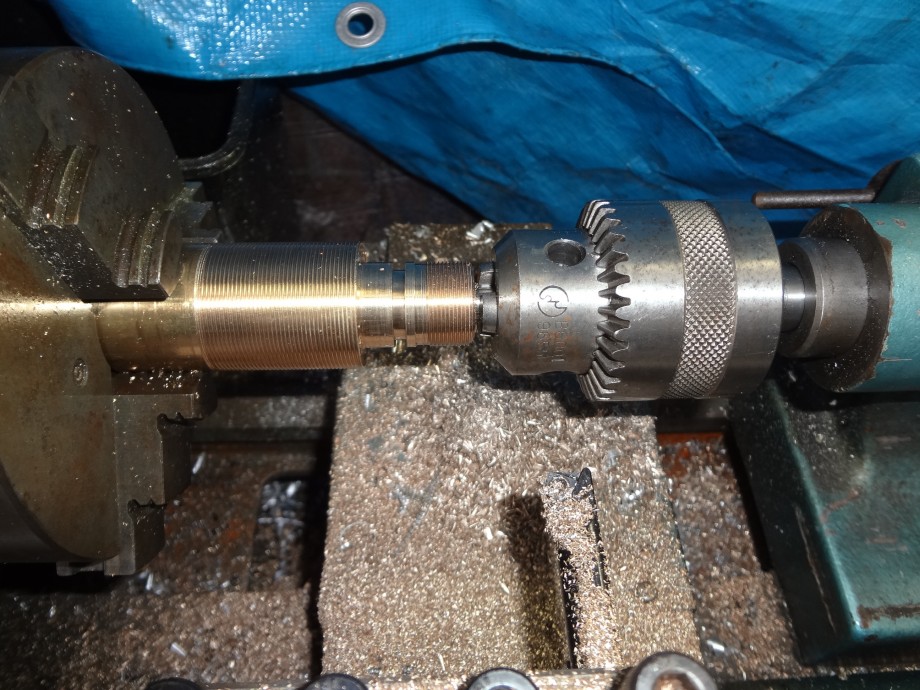

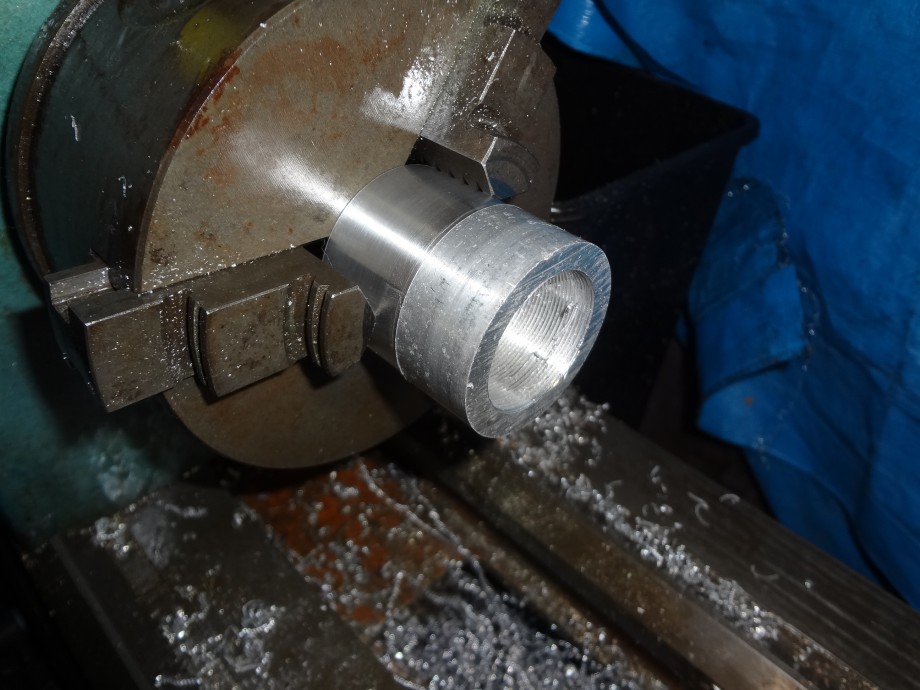

コレの内径にネジを切り、

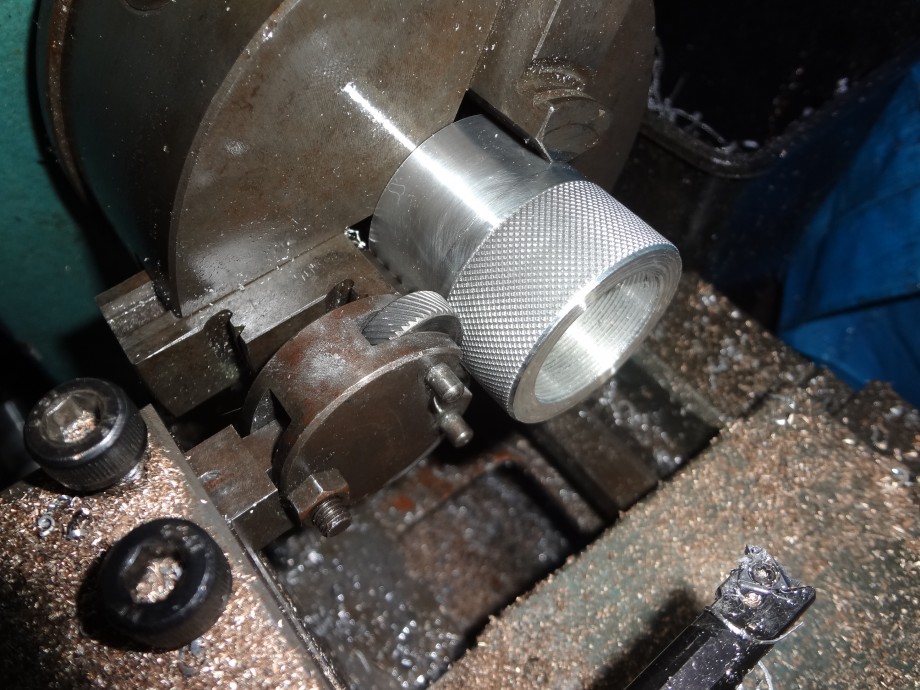

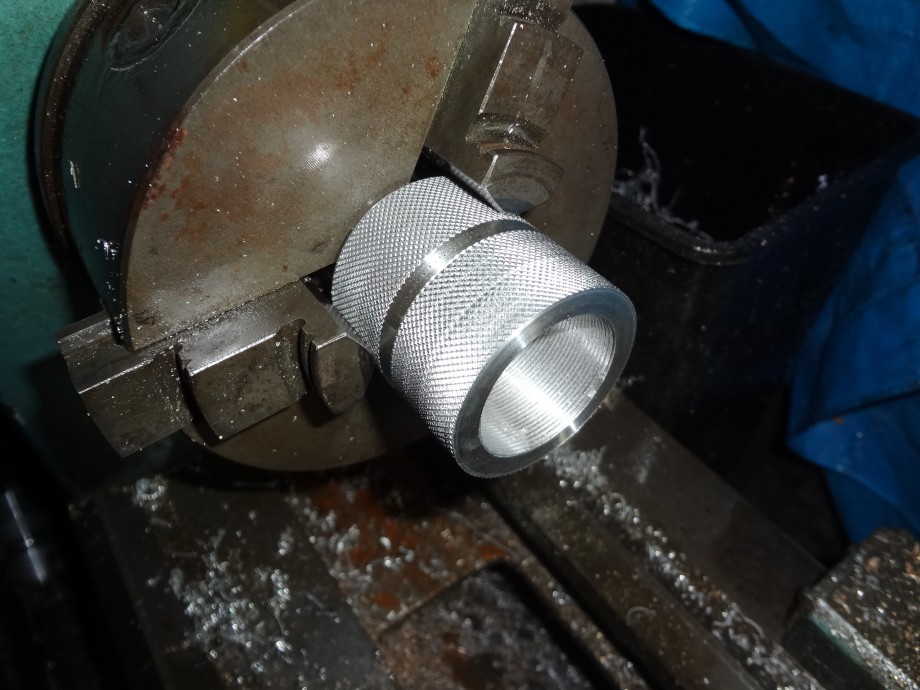

外径にローレット加工

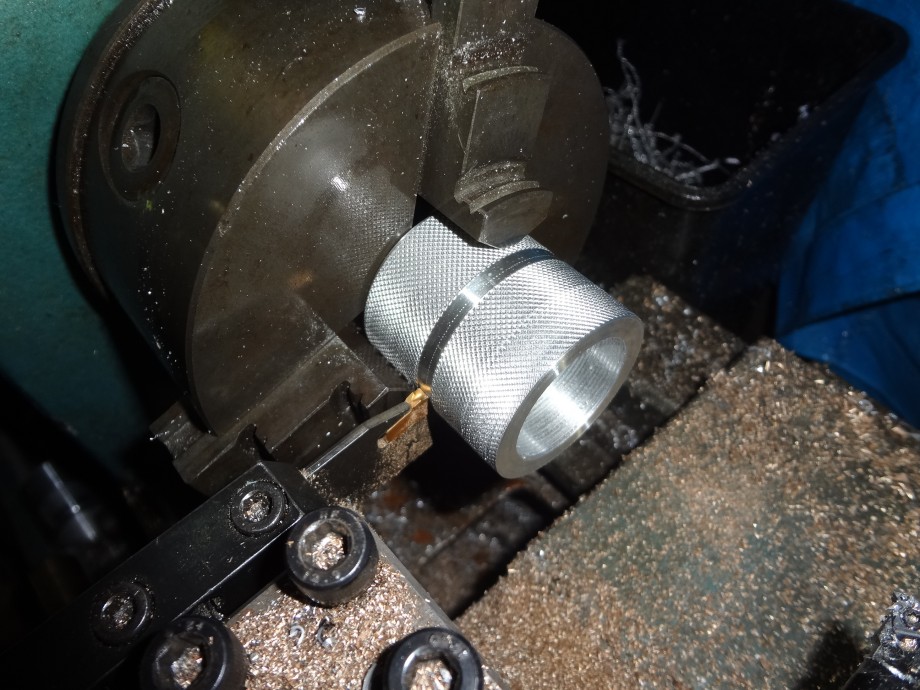

掴み直して反対側もローレット加工

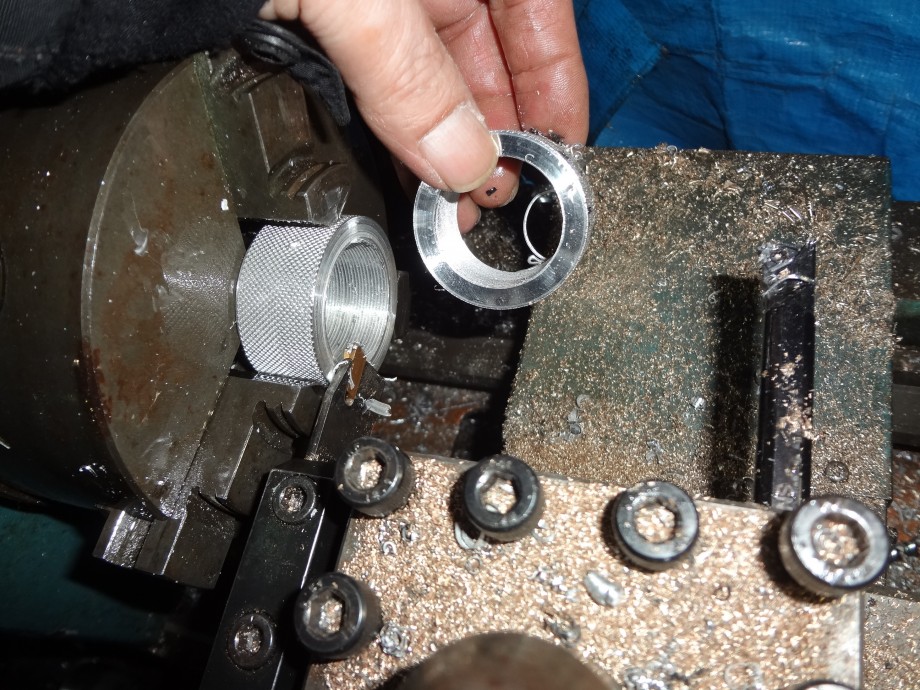

そして、真ん中から切断。
こうなる。バリがあるのでキレイに仕上げて、

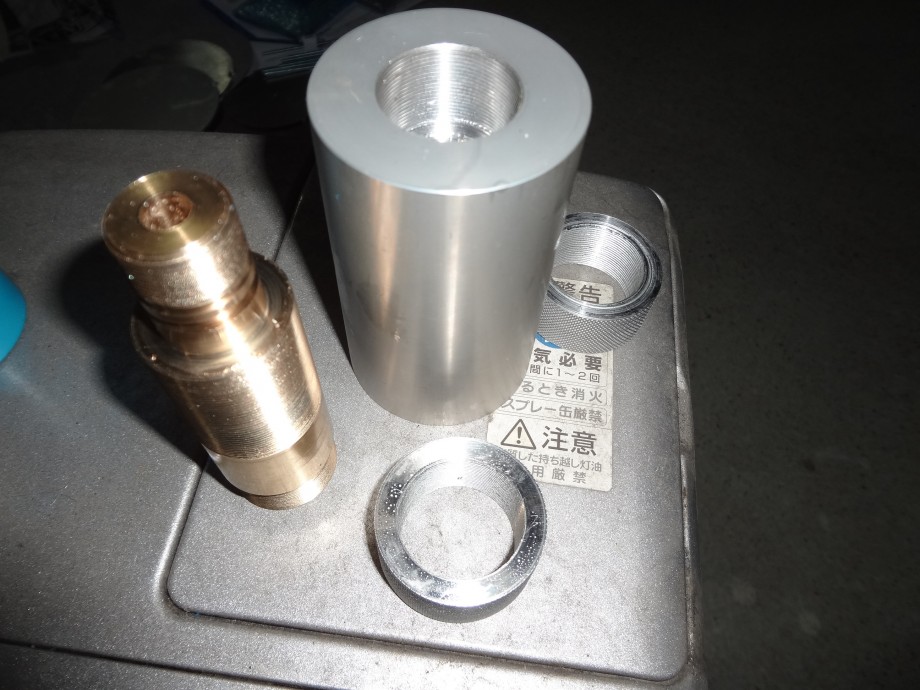

こんな部品が出来た。(笑)

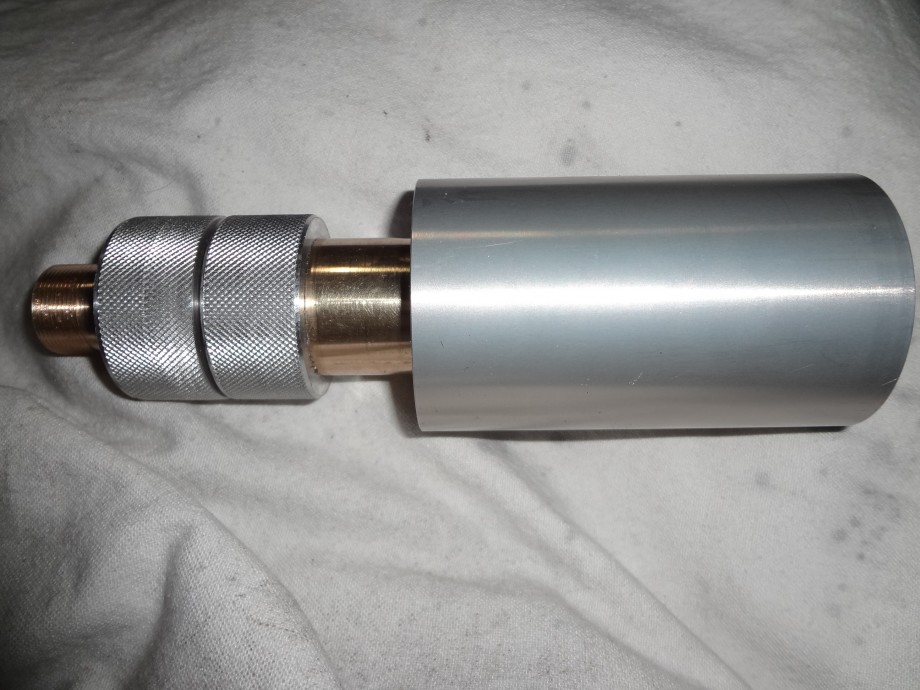

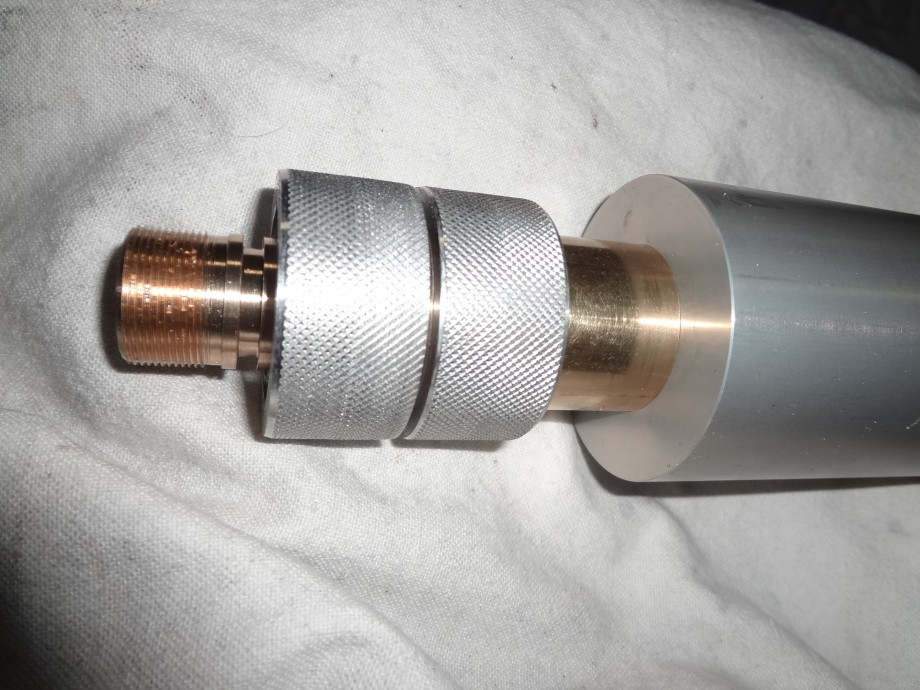

それを組み合わせると？
うーん、我ながらカッコイイ！！
ネジピッチが細かいので、軽く締め付けても、しっかりと締まる。

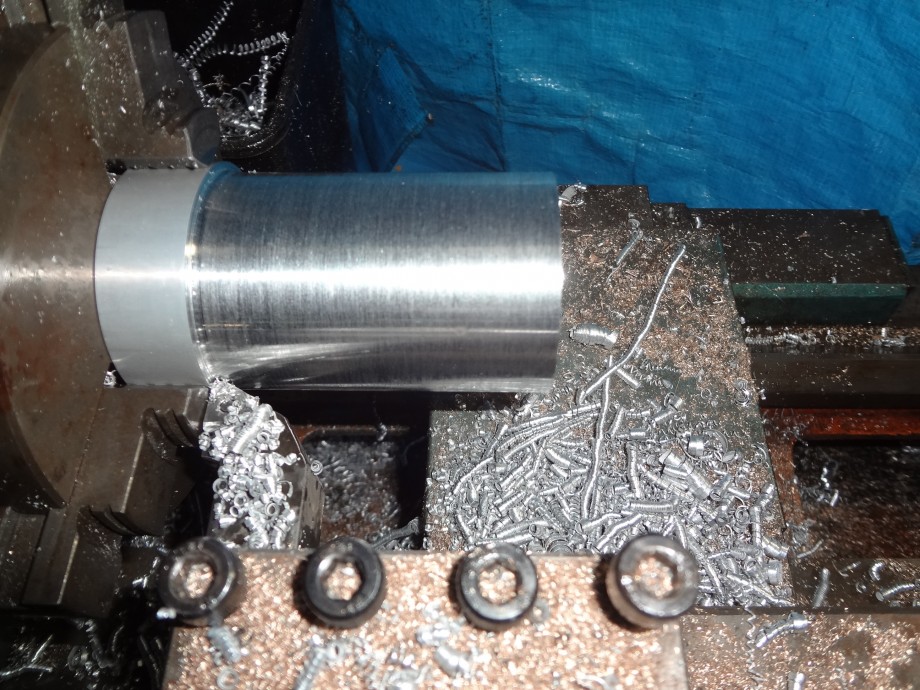

次に、電球の部分を削る。
適当に仕上げてから・・・

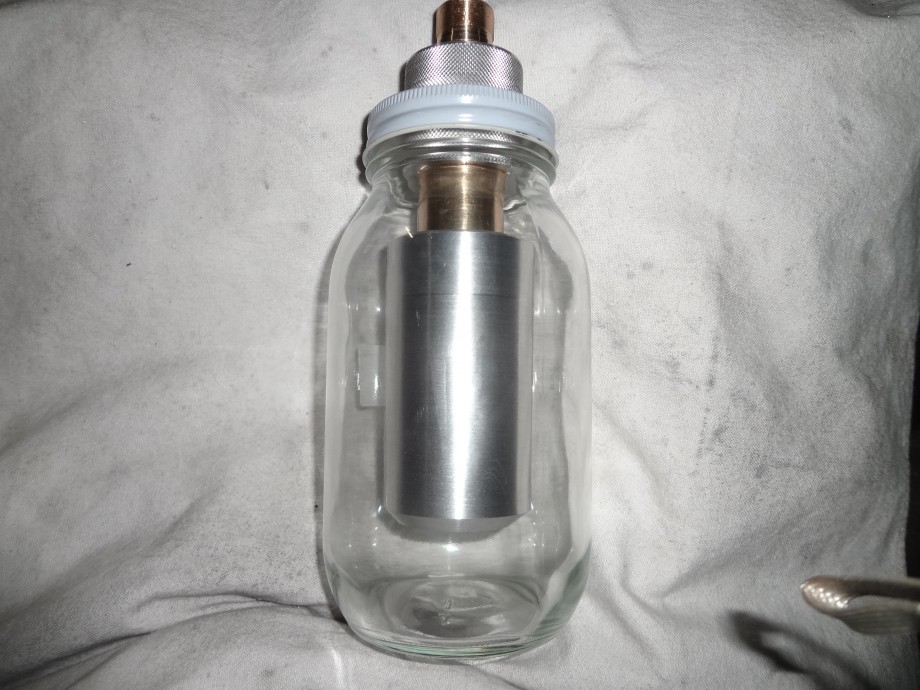

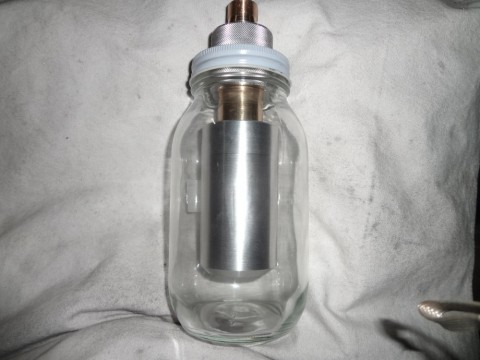

仮組みして見る。
ネスカフェの瓶のフタはプラスチックなので割れ易いのと、変な凹みがあるので光が乱反射すると思い、新しく瓶を買って来ました。

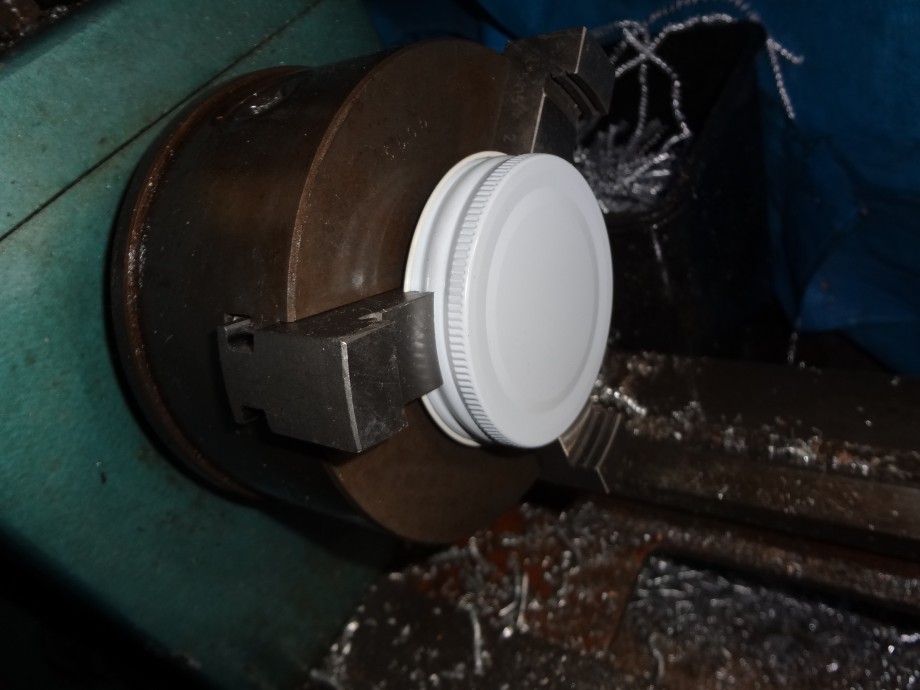

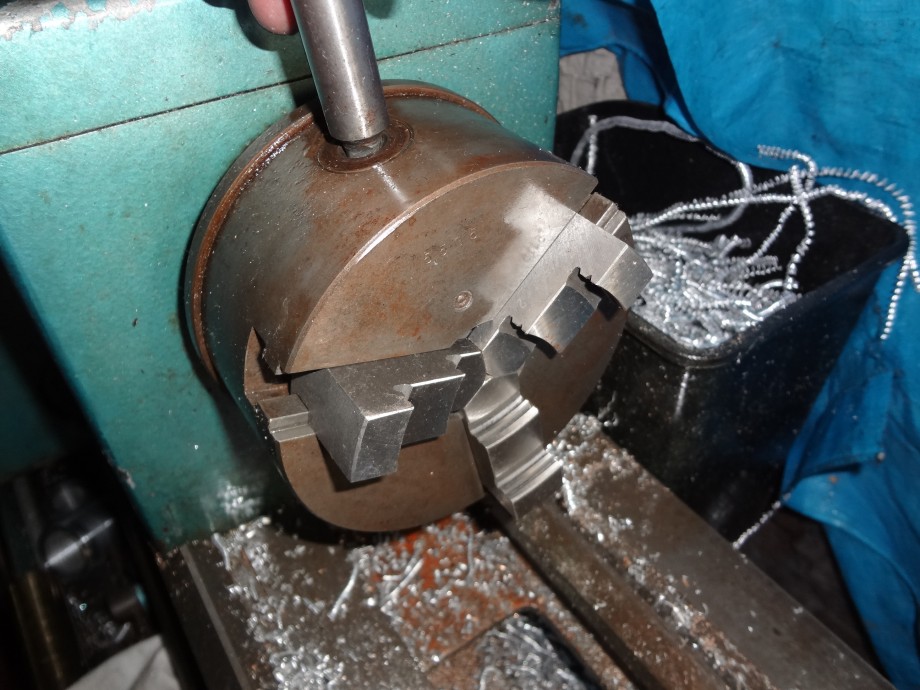

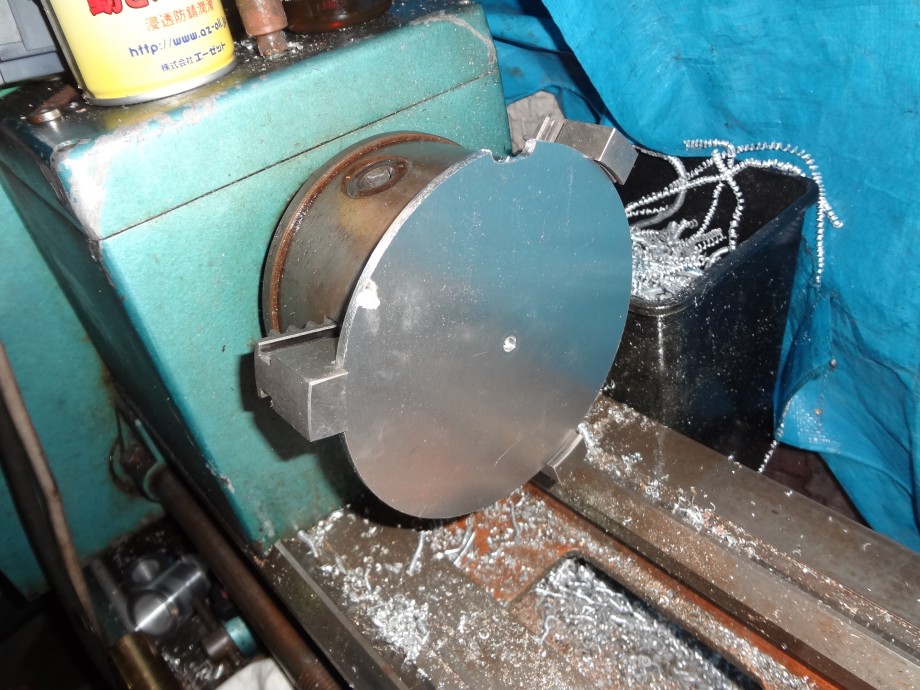

旋盤の爪を逆爪に変えた。
このアルミ板は、今回の為に入手した。
しかし、外径が大き過ぎて、掴めなかった。(泣)

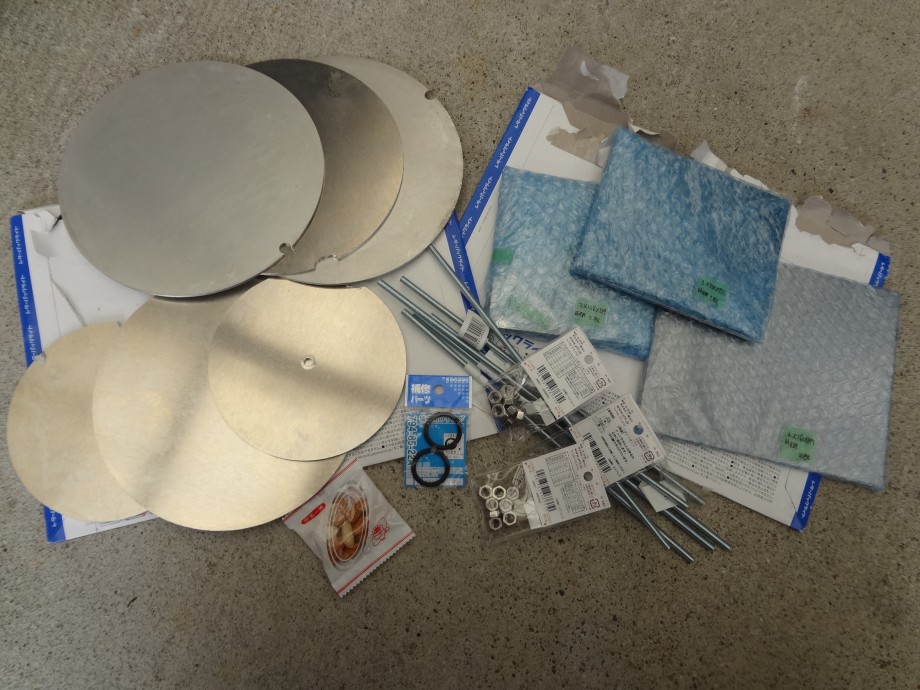

これだけ大量に用意しても、まだ不足かも？
左はアルミ板、右はステンレス板、どちらも厚みが結構あるので強度を確保し易い。
値段？ 御想像にお任せします。(笑)

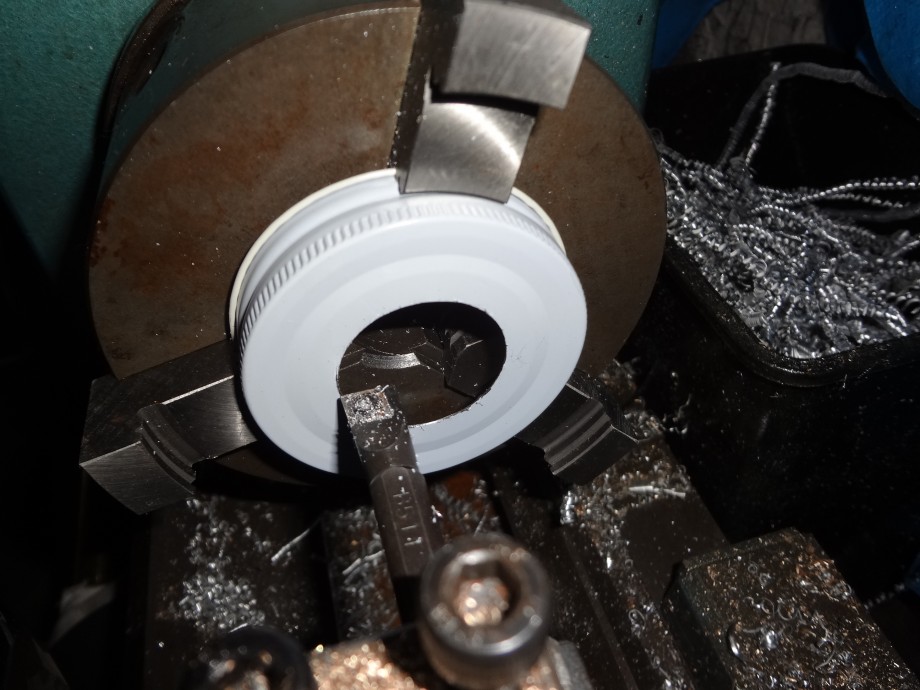

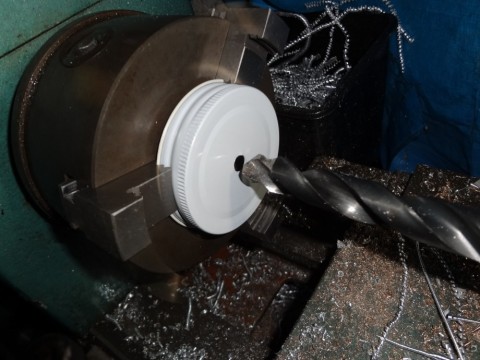

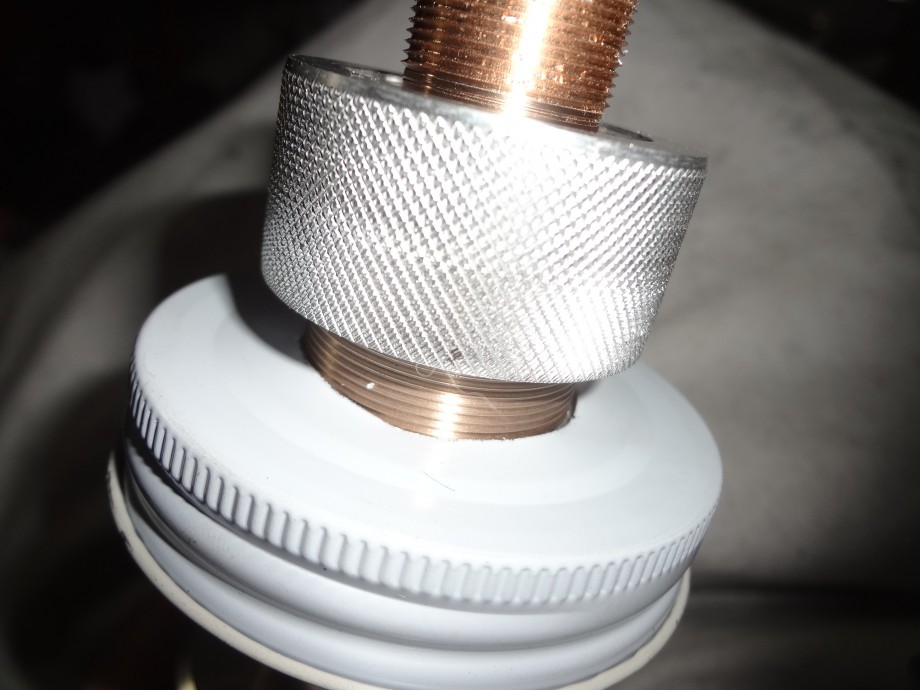

それで瓶のフタに穴を開ける。
まあ、こんな風に穴を広げる。
ムフフ？

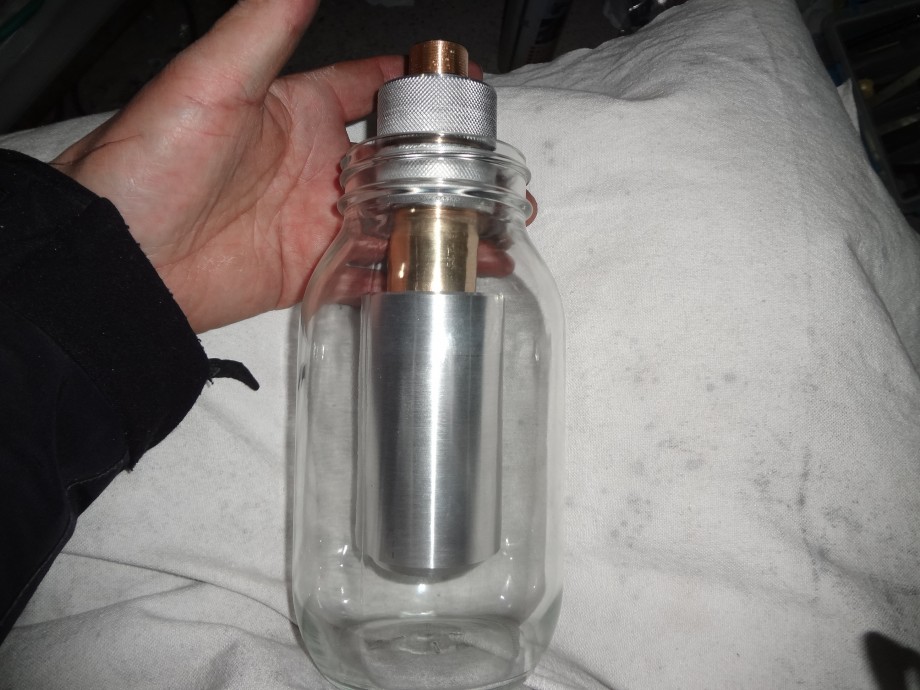

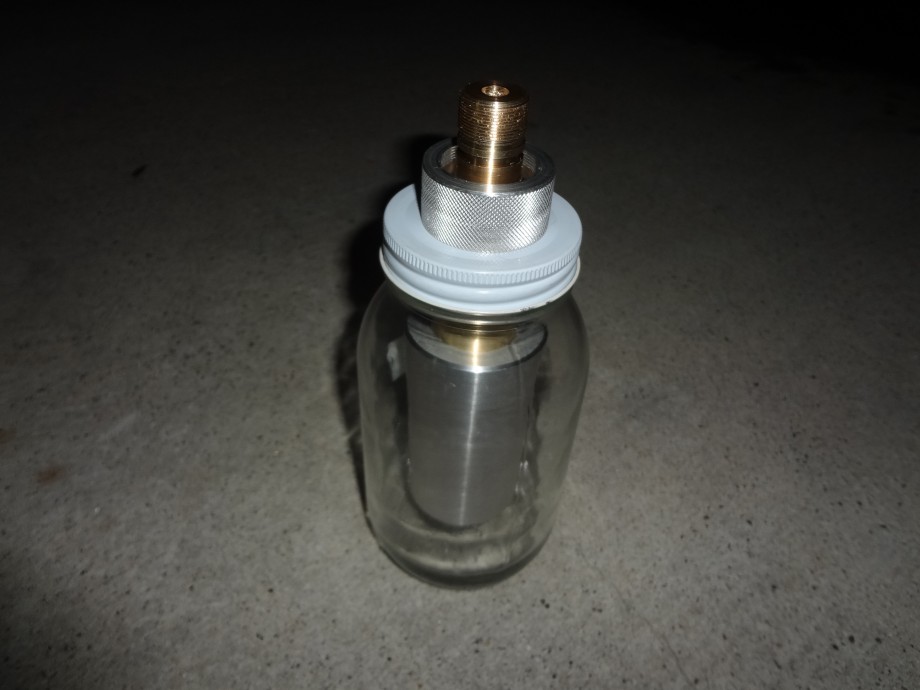

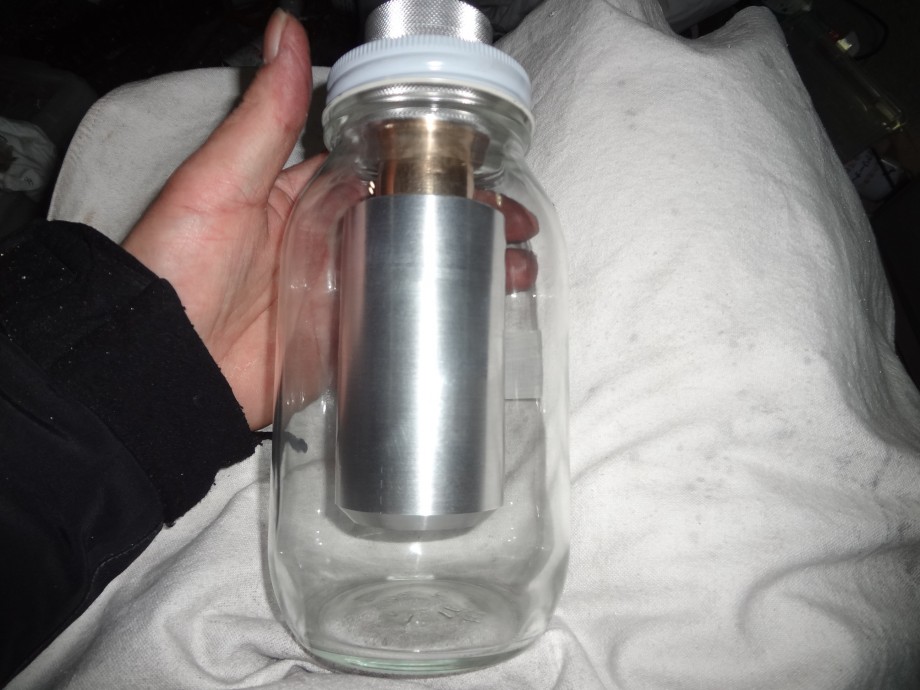

再度、仮組み！
思ったより、しっかりしている。
取り合えず、ここまで出来た。
これから、更に部品を削り出す。
釣り人も、職人も腕で語れば良い。
見れば、分かるヤツにはわかる。
むしろ、ド素人の方が訳が分からん事を言う？
どれだけの技術と時間を注ぎ込んでも、それを理解できない。
※コレを見て、旋盤が有れば簡単に作れるんだなと思った方は、素人です。
以前のログはコチラから、
水中集魚灯 その１
水中集魚灯 その２
前回の続きから始めます。
中心に穴を開ける。
このドリルが・・・
全部でも届かない。
チャックを緩め、掴み直して反対から穴を開ける。
この部品はココまでで置いておく。
次の部品を製作
１個目は２時間掛けたが失敗した。(泣)
２個目の製作。
コレの内径にネジを切り、
外径にローレット加工
掴み直して反対側もローレット加工
そして、真ん中から切断。
こうなる。バリがあるのでキレイに仕上げて、
こんな部品が出来た。(笑)
それを組み合わせると？
うーん、我ながらカッコイイ！！
ネジピッチが細かいので、軽く締め付けても、しっかりと締まる。
次に、電球の部分を削る。
適当に仕上げてから・・・
仮組みして見る。
ネスカフェの瓶のフタはプラスチックなので割れ易いのと、変な凹みがあるので光が乱反射すると思い、新しく瓶を買って来ました。
旋盤の爪を逆爪に変えた。
このアルミ板は、今回の為に入手した。
しかし、外径が大き過ぎて、掴めなかった。(泣)
これだけ大量に用意しても、まだ不足かも？
左はアルミ板、右はステンレス板、どちらも厚みが結構あるので強度を確保し易い。
値段？ 御想像にお任せします。(笑)
それで瓶のフタに穴を開ける。
まあ、こんな風に穴を広げる。
ムフフ？
再度、仮組み！
思ったより、しっかりしている。
取り合えず、ここまで出来た。
これから、更に部品を削り出す。
釣り人も、職人も腕で語れば良い。
見れば、分かるヤツにはわかる。
むしろ、ド素人の方が訳が分からん事を言う？
どれだけの技術と時間を注ぎ込んでも、それを理解できない。
※コレを見て、旋盤が有れば簡単に作れるんだなと思った方は、素人です。
- 2013年12月27日
