▼ ズーム１０００のスイッチ
- ジャンル:日記/一般
- (機械ログ)
ズーム１０００のスイッチの改造です。
元のスイッチは、不安定なので、別のスイッチを組み込みです。
これは、上級のライト用で、信頼性の向上が目的です。

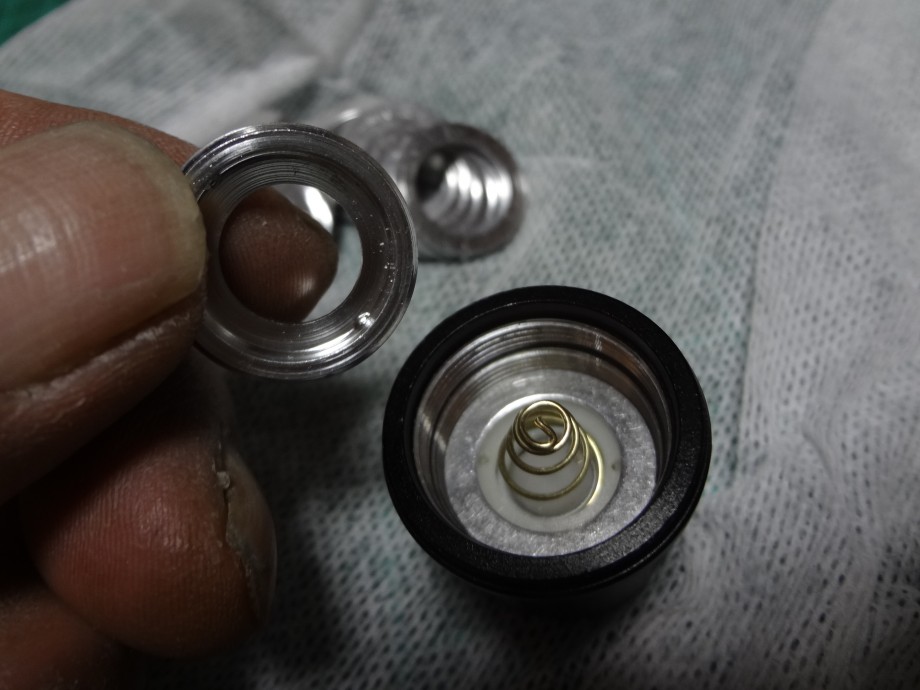

しかし、寸法が合わず、スペーサーを製作する必要が有りました。

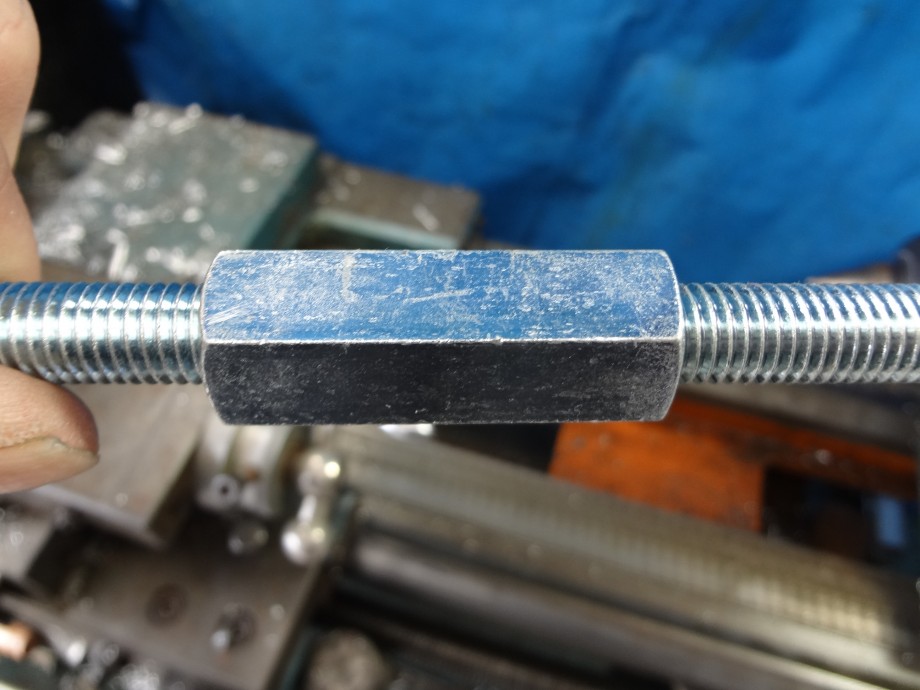

ホームセンターで長い６角ネジと寸切りボルトを買って来て、治具を製作します。

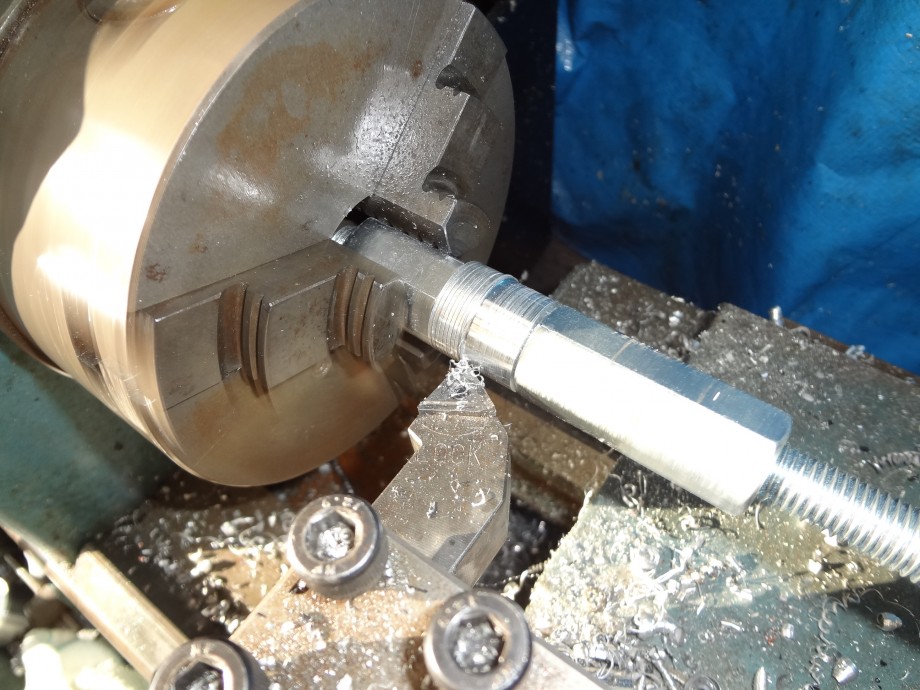

削って、

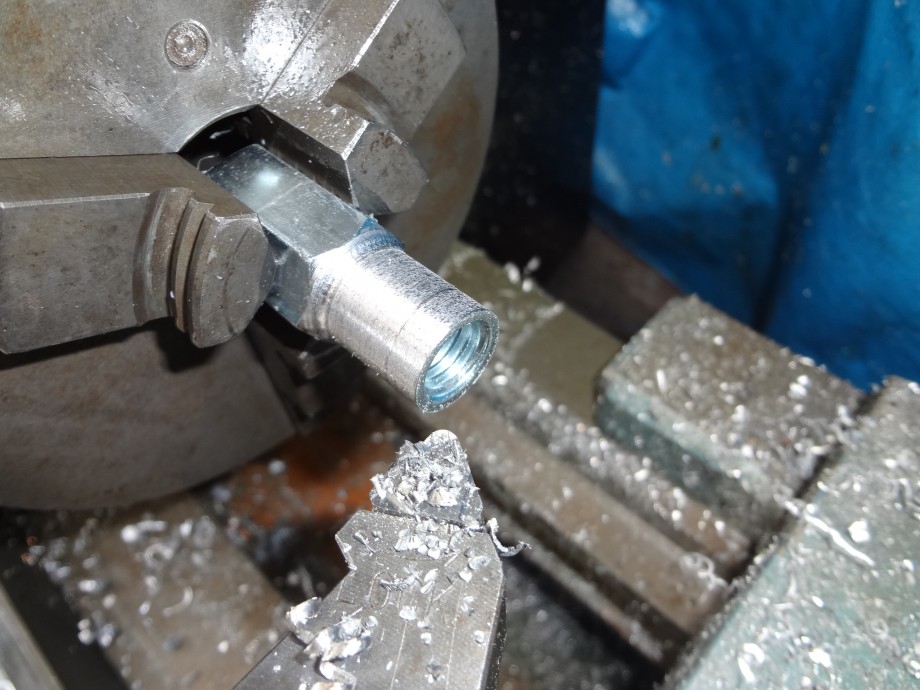

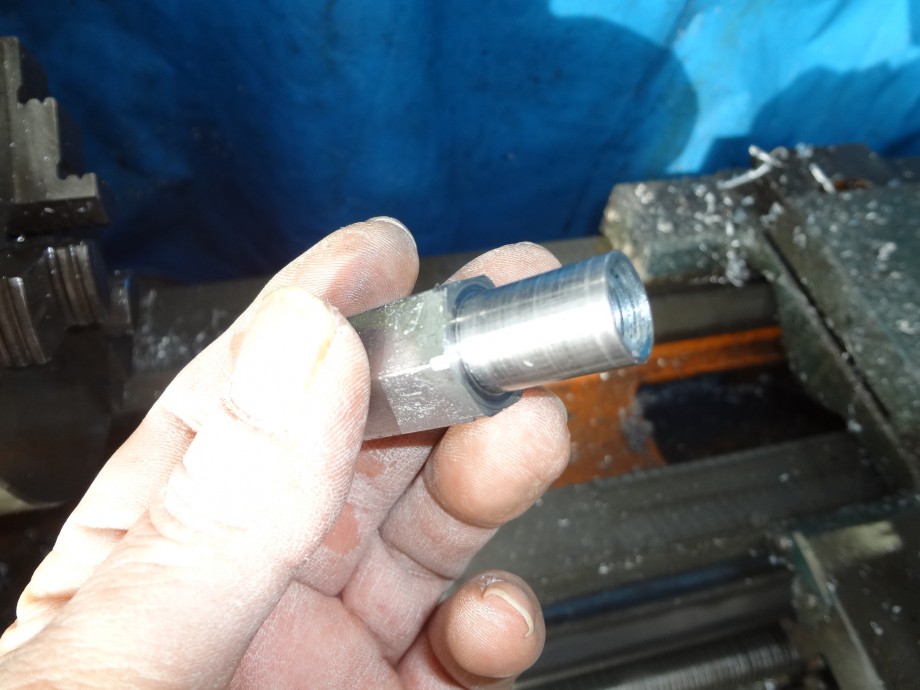

このような形にして、

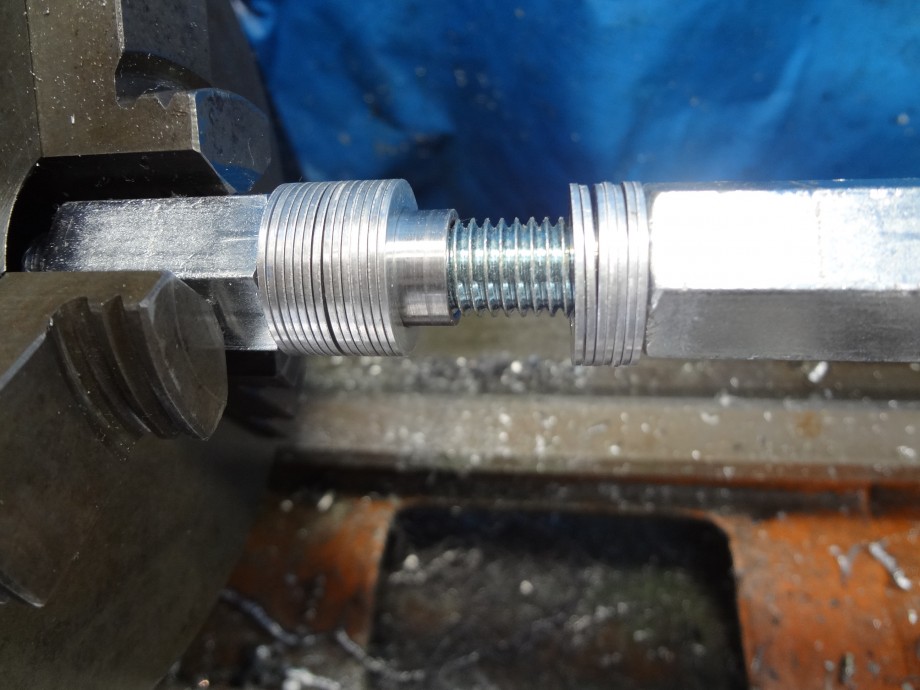

大きめの平ワッシャーを通して、もう１つのナットで締め付けして、

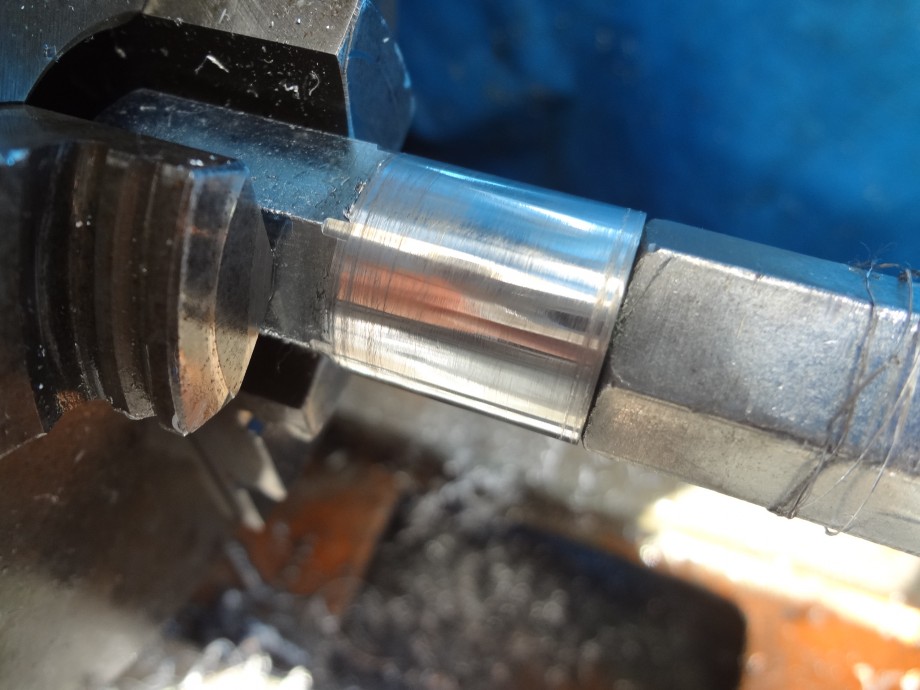

このスイッチの外径に削ります。

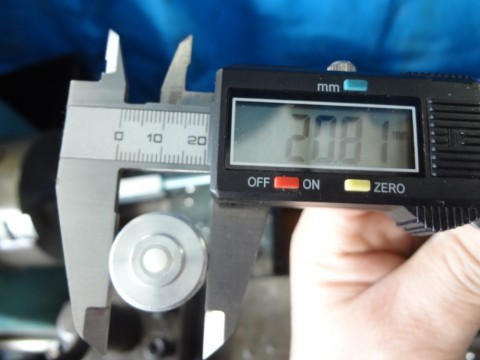

このように、外径を削ると・・・、
外径を小さく加工する事が可能になります。

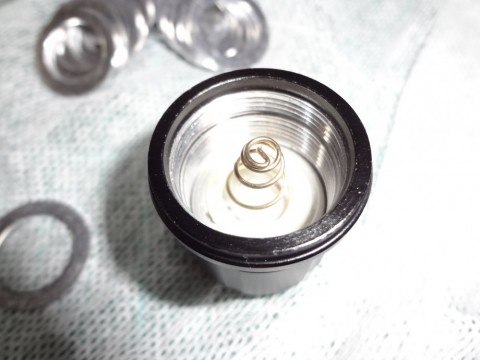

これで、スイッチのガタが無くなり、スイッチゴムを押さえる事で簡易防水スイッチが完成です！
この他にも、色々、工夫してありますが、その内に公開するかな？(笑)
ここまで、考えるのに、かなりの時間が掛かりました。
元のスイッチは、不安定なので、別のスイッチを組み込みです。
これは、上級のライト用で、信頼性の向上が目的です。
しかし、寸法が合わず、スペーサーを製作する必要が有りました。
ホームセンターで長い６角ネジと寸切りボルトを買って来て、治具を製作します。
削って、
このような形にして、
大きめの平ワッシャーを通して、もう１つのナットで締め付けして、
このスイッチの外径に削ります。
このように、外径を削ると・・・、
外径を小さく加工する事が可能になります。
これで、スイッチのガタが無くなり、スイッチゴムを押さえる事で簡易防水スイッチが完成です！
この他にも、色々、工夫してありますが、その内に公開するかな？(笑)
ここまで、考えるのに、かなりの時間が掛かりました。
- 2013年1月22日
- コメント(4)
コメントを見る
