▼ 簡易防水レッドライト
- ジャンル:日記/一般
- (レッドＬＥＤライト)
ズーム１０００のベースライトにレッドＬＥＤを組み込みました。
今回はテストの為、基板を改造した物と無改造の２種類を製作。

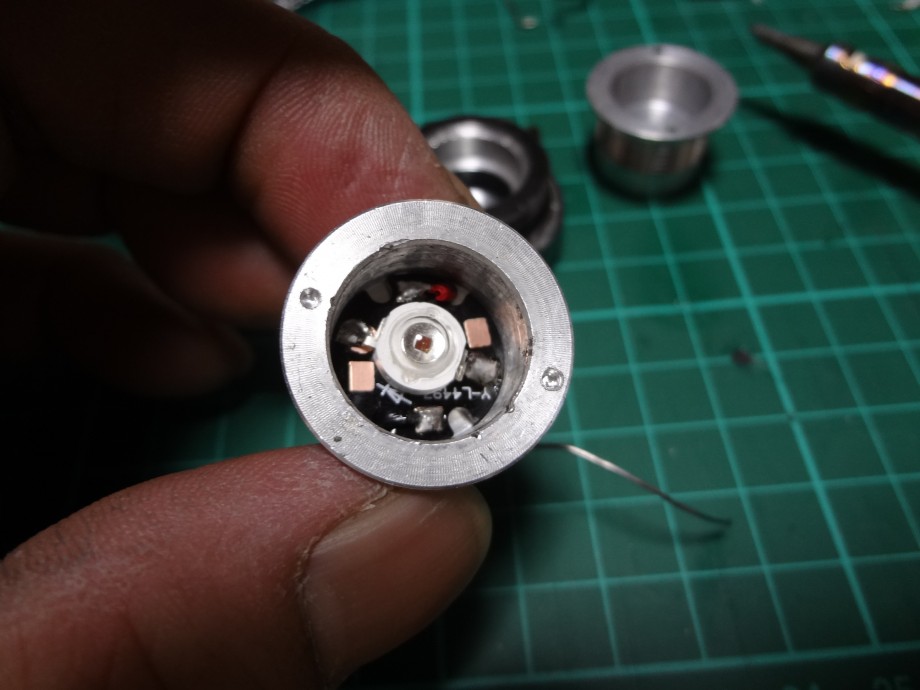

まず、初めにこの間、入手したパワーＬＥＤを組み込んで見ました。
これは、最大７００ｍＡの３Ｗ ＲＥＤ

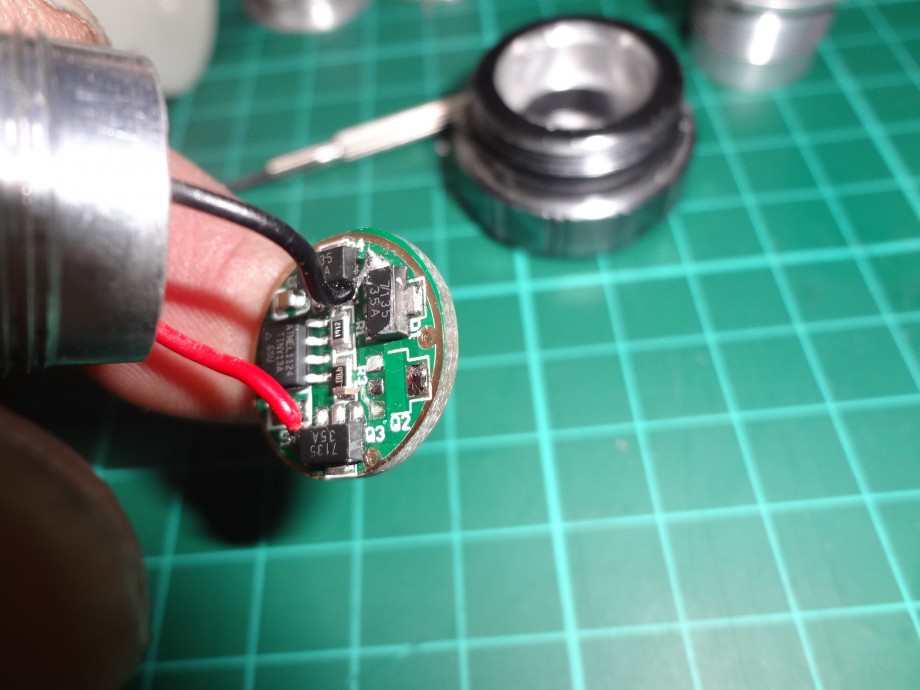

１４００ｍＡの基板から、ＬＥＤコントローラーを１つ外しました！
３５０ｍＡ×４個＝１４００ｍＡなので、１つ外すと、
１０５０ｍＡの基板に改造できます。
それで、点灯テストしたら・・・・・、ＬＥＤが死んだ！

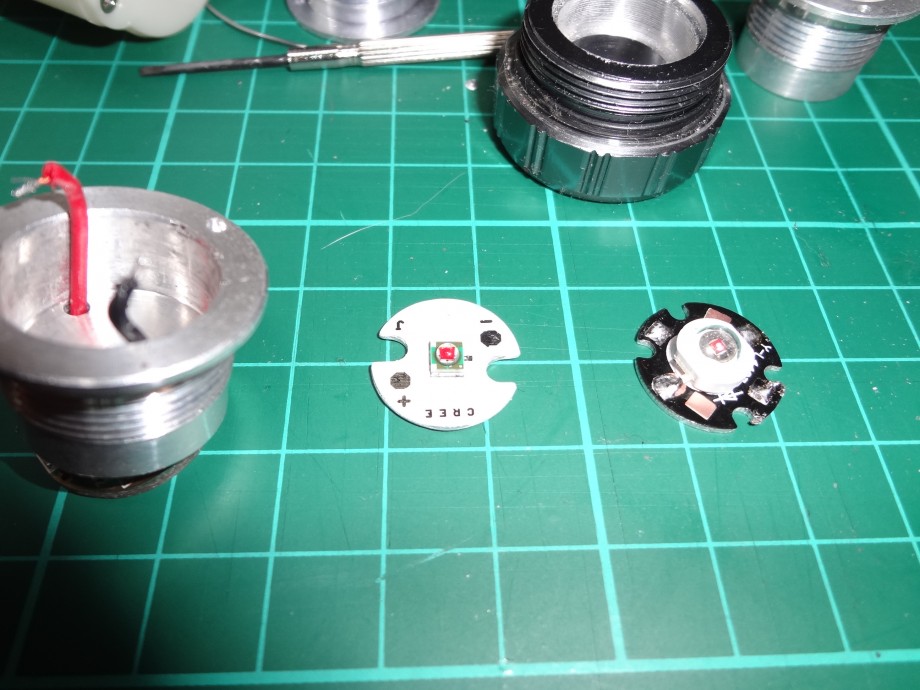

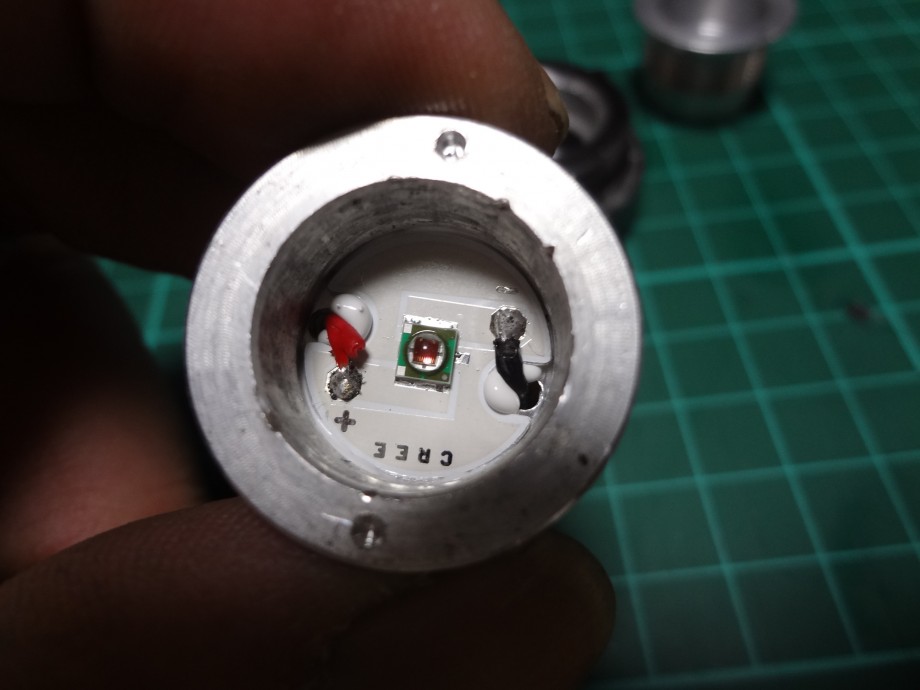

そこで、ＣＲＥＥ ＸＰ－Ｅに交換です。
これも最大７００ｍＡのはずですが、これまでのテストでは、１４００ｍＡでも、平気でした！(笑)
改めて、組み込みです。

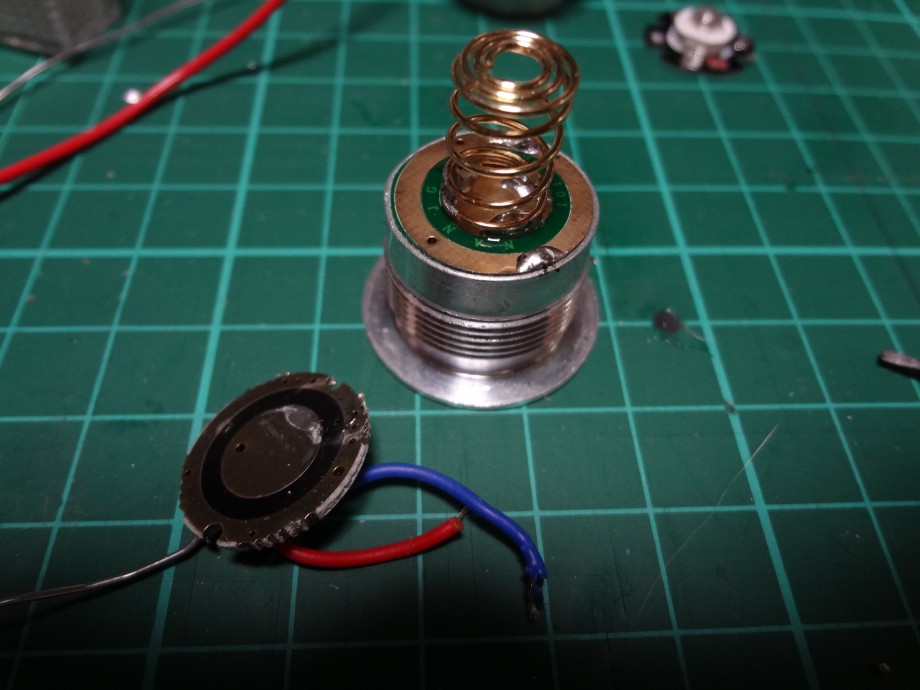

スプリングを移植しました。
そして、もう１つは、１４００ｍＡのまま、製作しました。

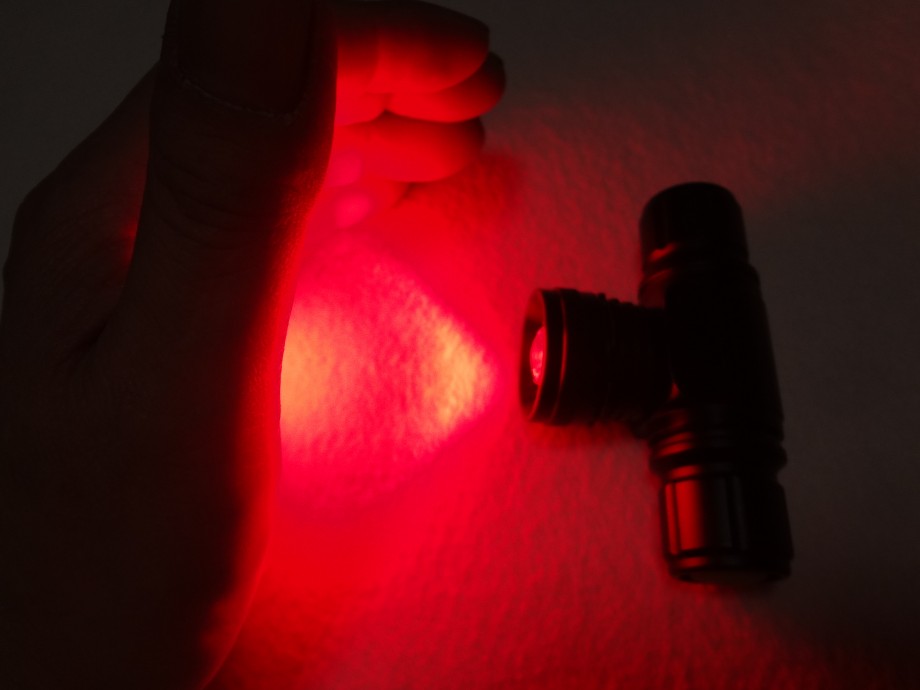

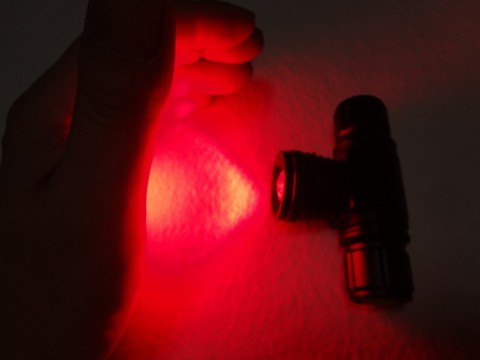

それではテストです。
左：１０５０ｍＡ 右：１４００ｍＡ
どちらも、明るさは変わりません！
元々、最大電流より、多く流しているので、限界のようです。
スペックを無視した実験でした！(笑)
今度は、最大電流７００ｍＡで製作してテストします。
では、
今回はテストの為、基板を改造した物と無改造の２種類を製作。
まず、初めにこの間、入手したパワーＬＥＤを組み込んで見ました。
これは、最大７００ｍＡの３Ｗ ＲＥＤ
１４００ｍＡの基板から、ＬＥＤコントローラーを１つ外しました！
３５０ｍＡ×４個＝１４００ｍＡなので、１つ外すと、
１０５０ｍＡの基板に改造できます。
それで、点灯テストしたら・・・・・、ＬＥＤが死んだ！
そこで、ＣＲＥＥ ＸＰ－Ｅに交換です。
これも最大７００ｍＡのはずですが、これまでのテストでは、１４００ｍＡでも、平気でした！(笑)
改めて、組み込みです。
スプリングを移植しました。
そして、もう１つは、１４００ｍＡのまま、製作しました。
それではテストです。
左：１０５０ｍＡ 右：１４００ｍＡ
どちらも、明るさは変わりません！
元々、最大電流より、多く流しているので、限界のようです。
スペックを無視した実験でした！(笑)
今度は、最大電流７００ｍＡで製作してテストします。
では、
