試作その4

試作3の最後、タップでねじ切り

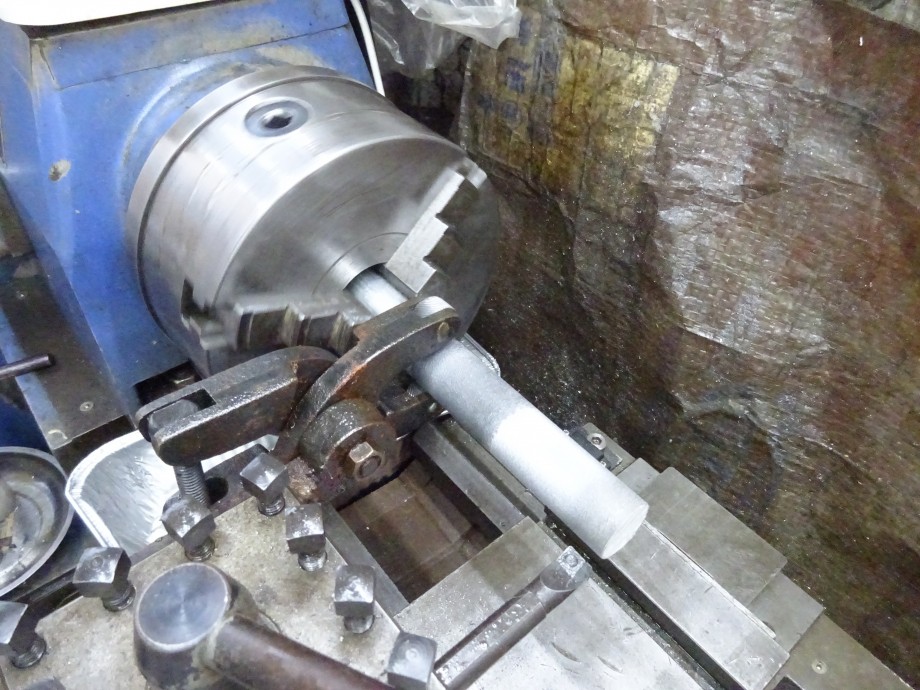

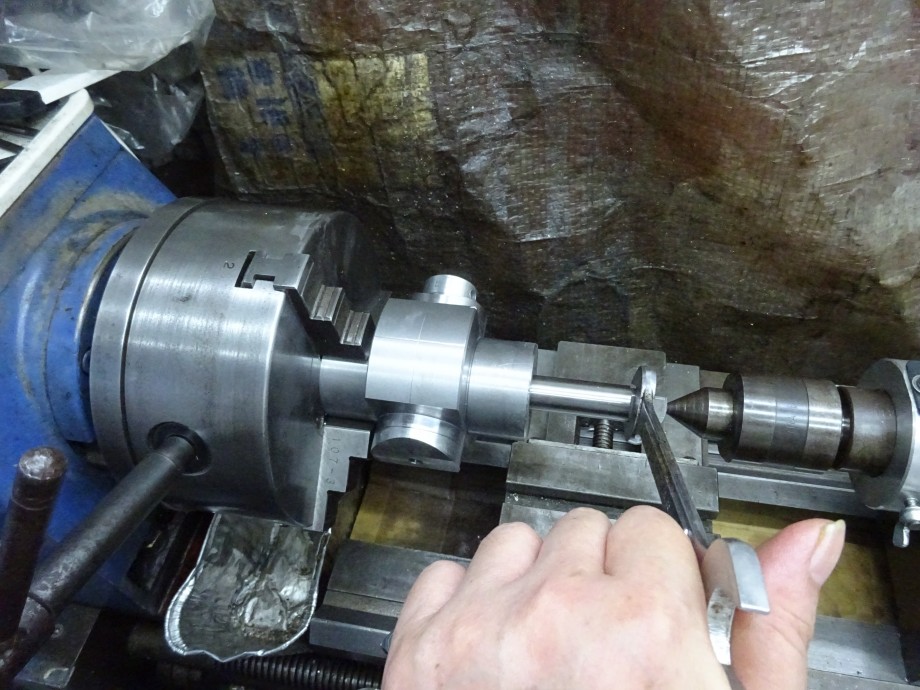

芯押し台に回転センターを付けて、僅かづつ押しながら切ると真っすぐに切れる。

別の手を考える。

ねじ切り、これは手間だが、全体の加工から見ると簡単な部類。
だって、旋盤でネジ切りバイトで切っている訳ではないので、回すだけで確実に決まったネジが切れるから。
ネジ切りって別に特別な作業では無い。
なぜ、敬遠されがちかと言うとタップ&ダイスが超高額なのと、その選定が難しいから。

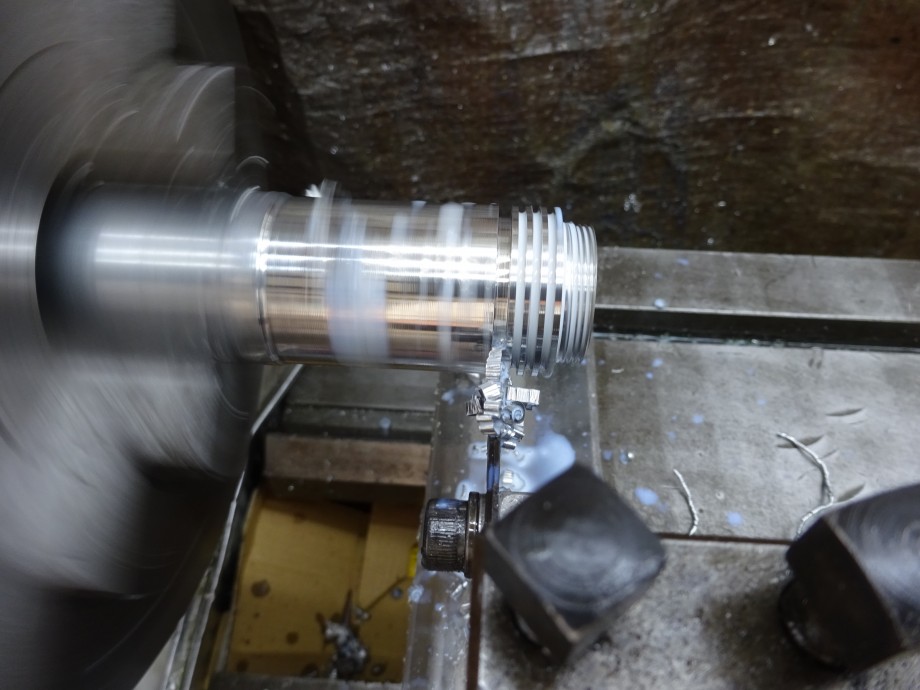

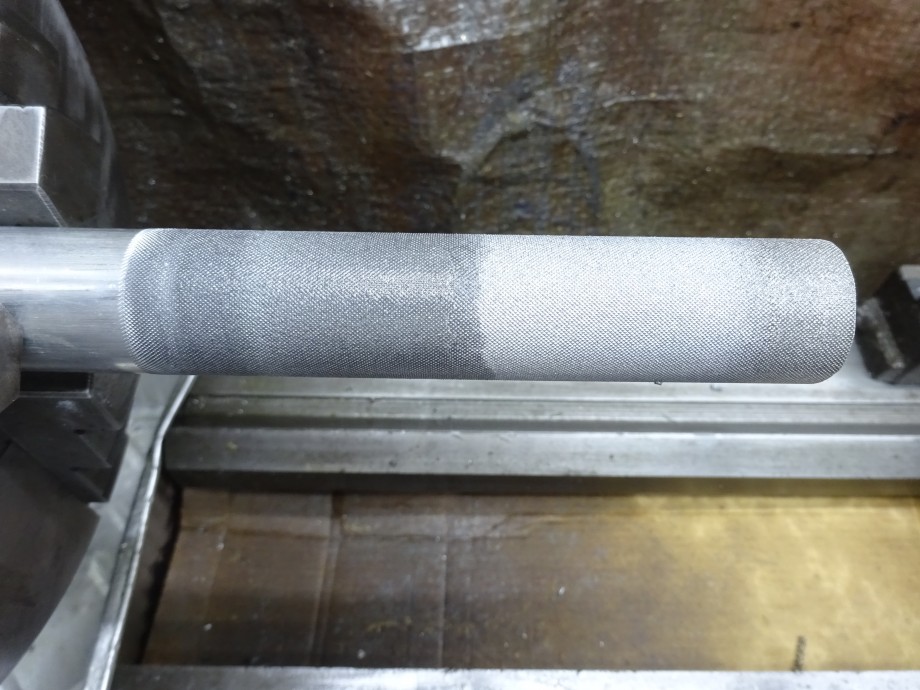

ローレット加工後、

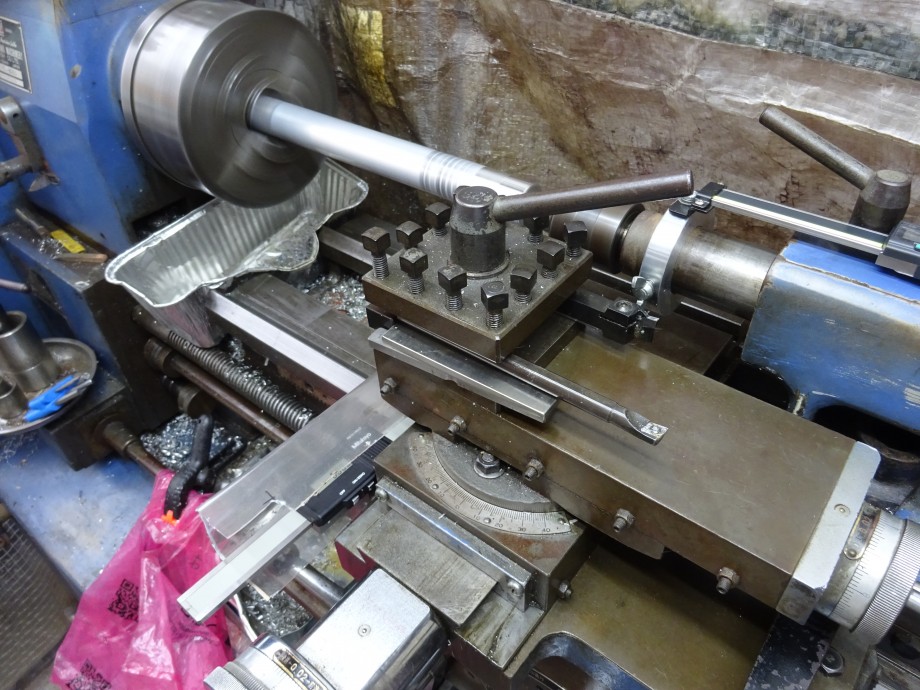

このローレットホルダーで切れば旋盤への負担も少ない。
汚く見えるのはオイルが付着してるから、洗えばキレイになる。

超硬刃具に位置決めを自作し、深さが簡単に決まるようにした。

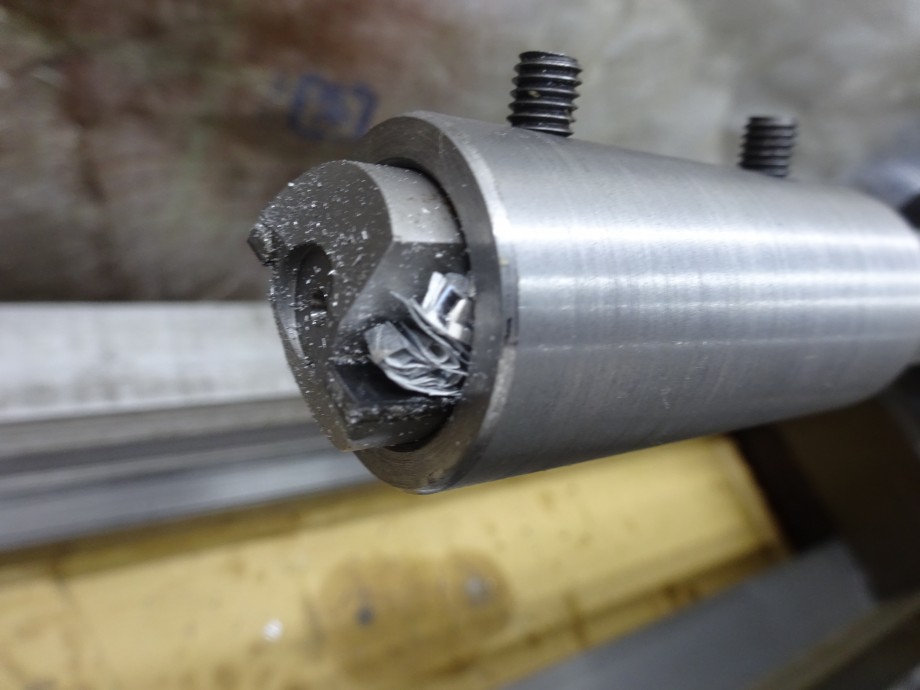

コレ、切り屑の排出溝を切らないとダメだな、

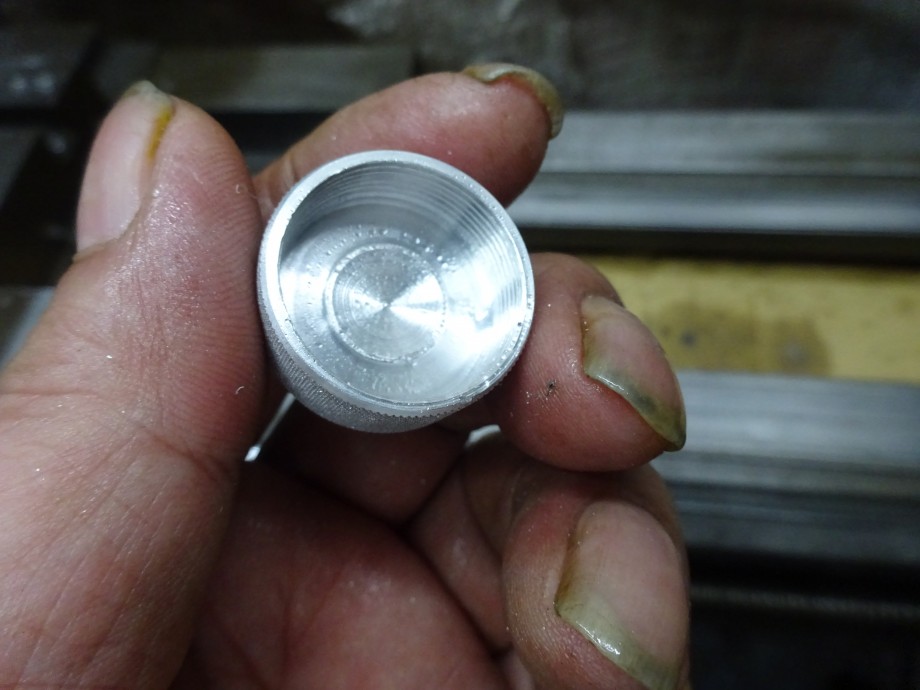

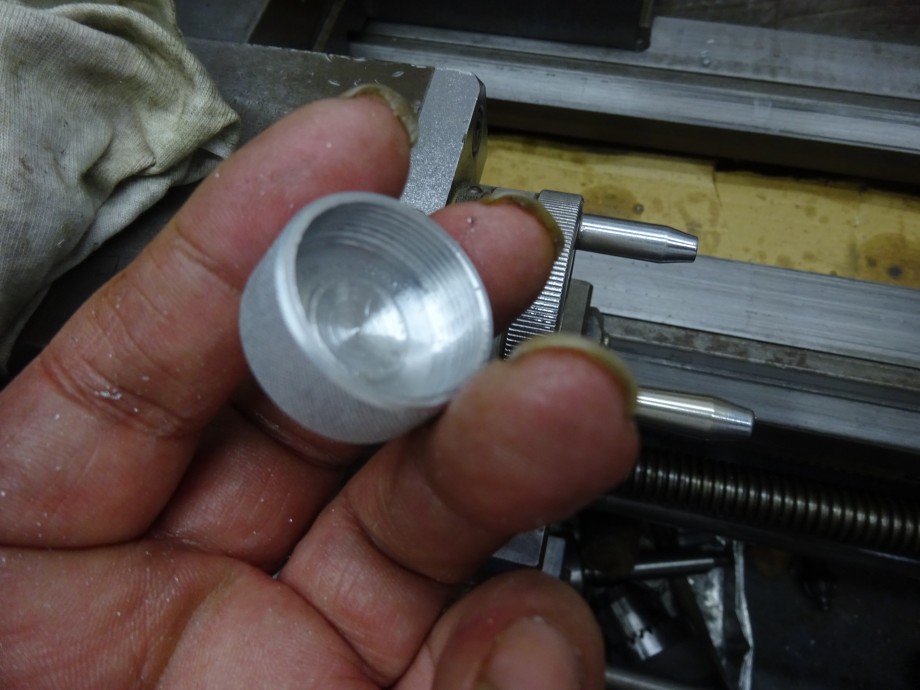

タップでネジ切りしてキャップが完成

外側はローレット

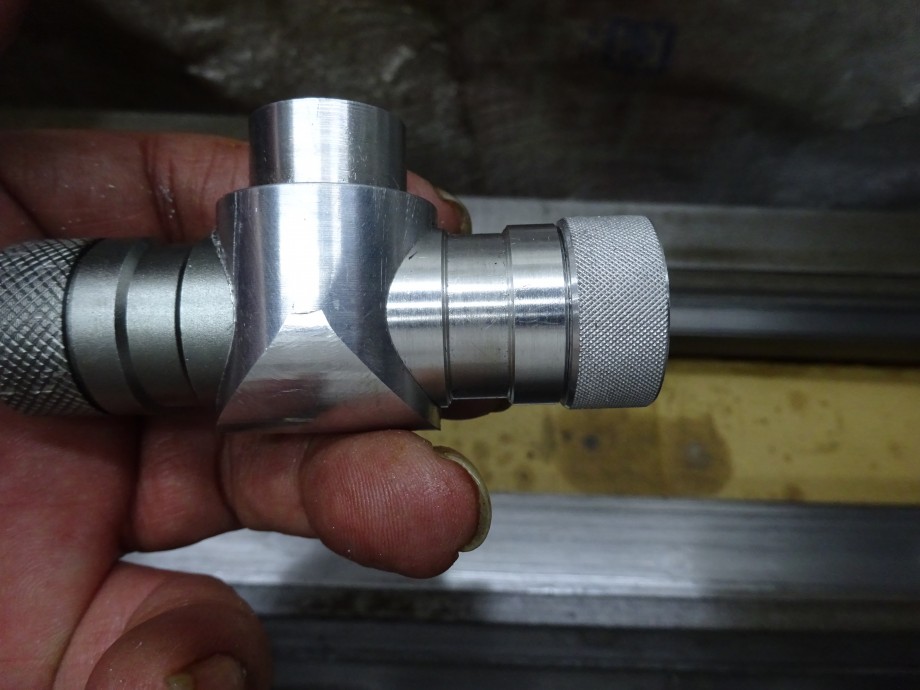

こうなる。
ピカピカでしょ?(笑)

次に・・・、何やってるんだっけ?(笑)

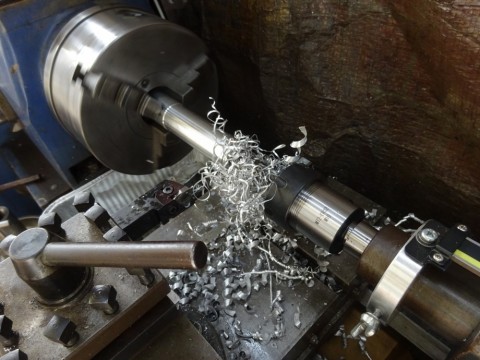

エンドミルをコレットホルダーで固定して、

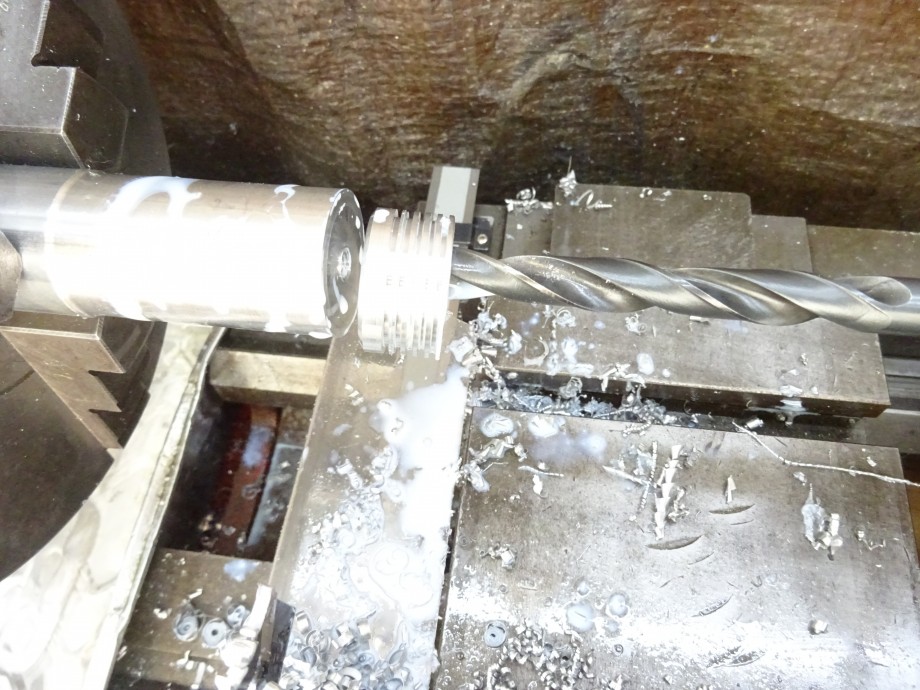

これは、レンズユニットの加工、

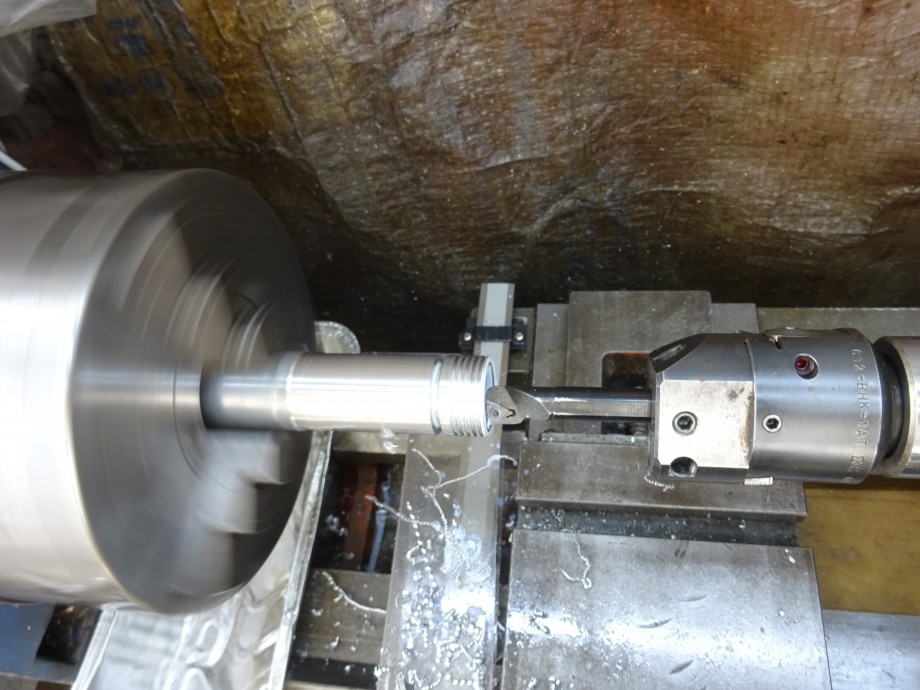

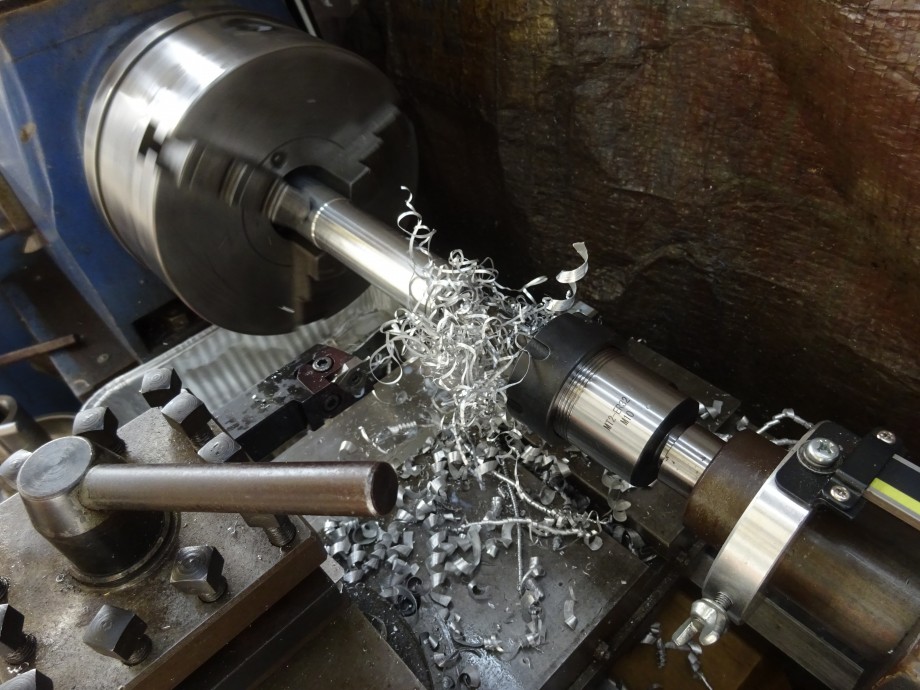

ボーリングホルダーで正確な内径加工

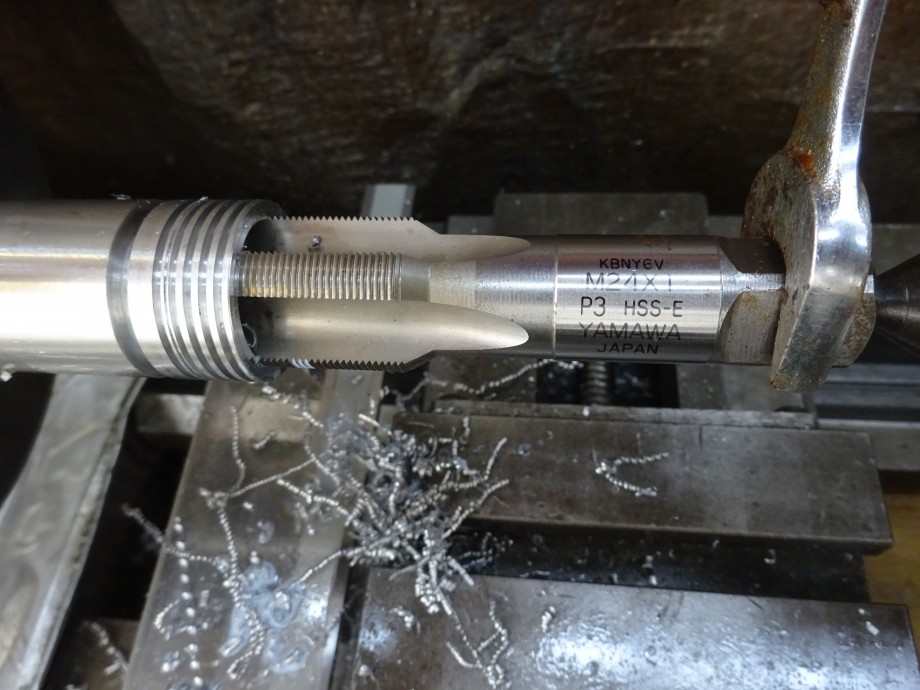

タップでねじ切り。
このタップが超高額なんだ。
1つで2万超は当たり前。
新品など買えない金額。
タップ&ダイスで5万ぐらいが普通、
たまたま、安く出ていることもあるが、決まった特殊タップは凄く高い場合が多い。
それでも必要だから買うけど・・・

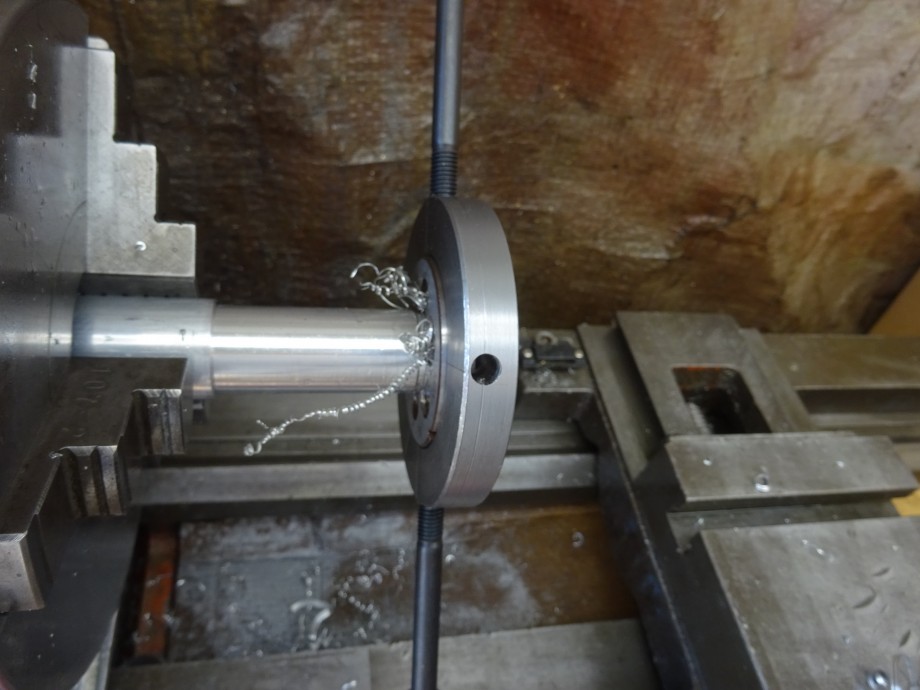

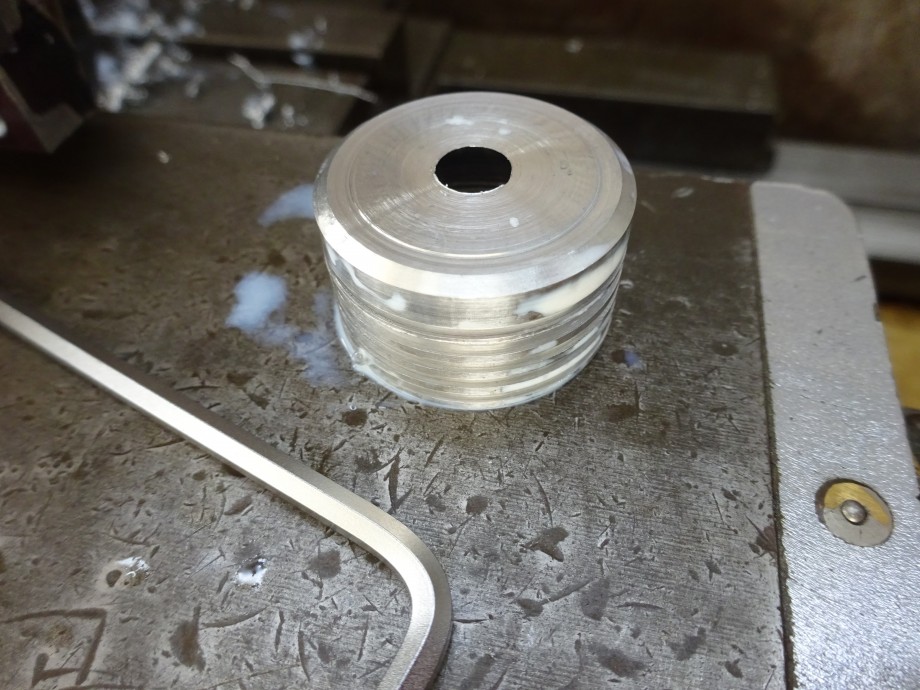

切り落とし後、

中心の穴は後で加工すれば良い

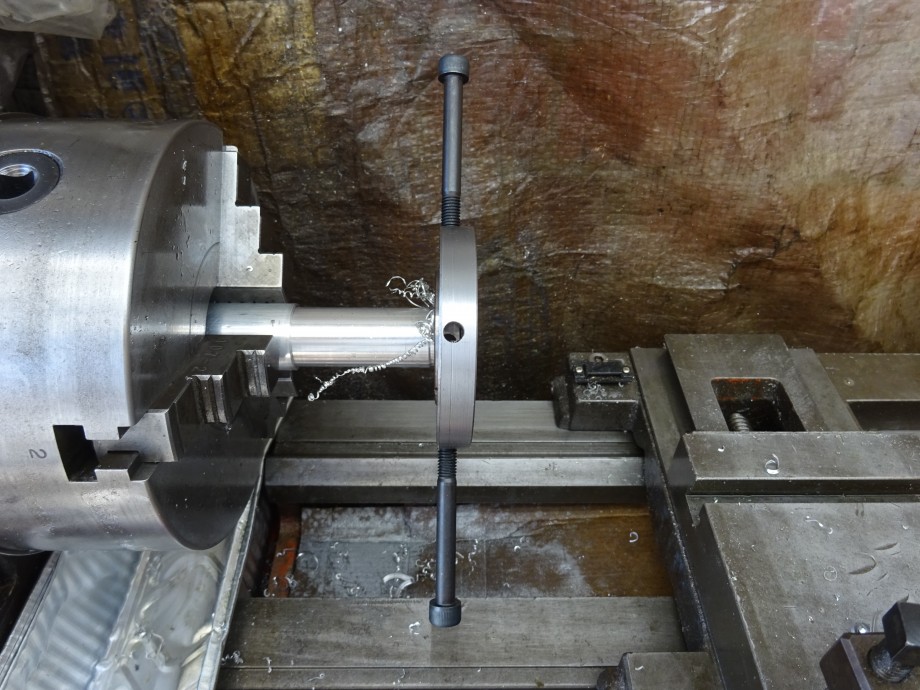

次にレンズユニットのペア部品、放熱フィンを切って、切り落とし中。

コツコツ、じわじわとやってます。(笑)

今回は、ここまで、
