▼ 旋盤で研磨ができないかやって見た2
- ジャンル:日記/一般
- (機械ログ)
前回からの続き、回転は速くなったがトルクが無く、余り削れない。
それでも何度か繰り返して研磨がテストが出来た。

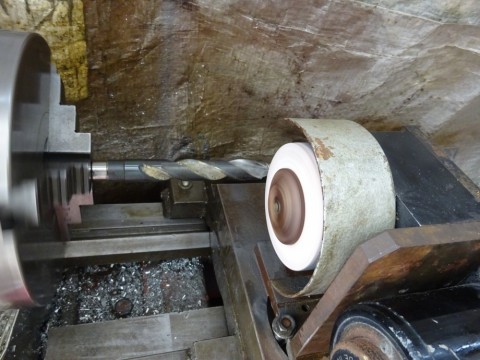

ドリルの径を削れないかやったが無理だった。

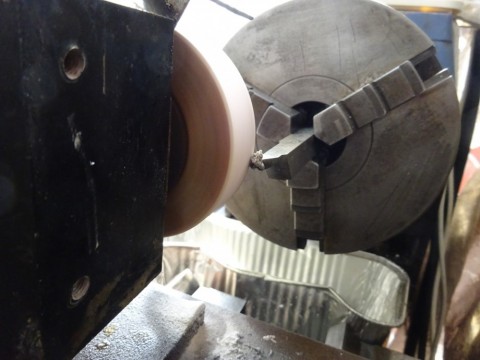

砥石が多少振っていたのでダイヤモンドバイトでドレッサーした。
砥石はキレイに水平となった。

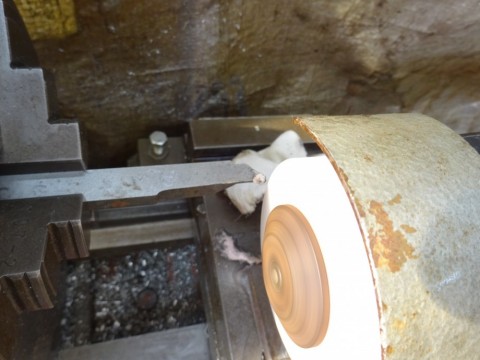

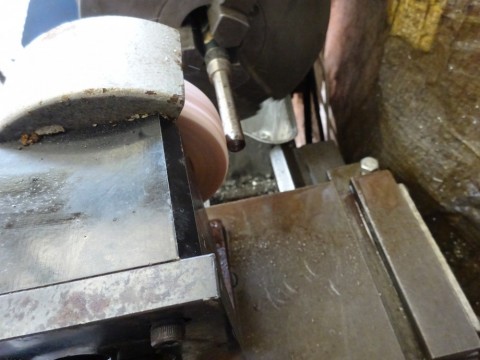

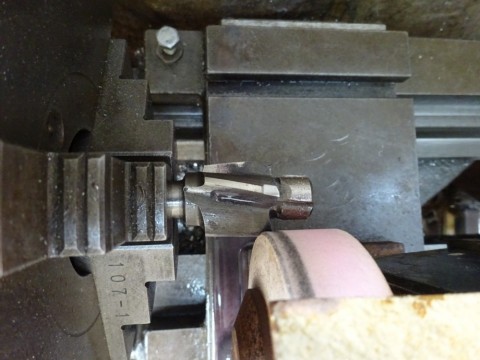

本命の刃物を段付きに研磨した。

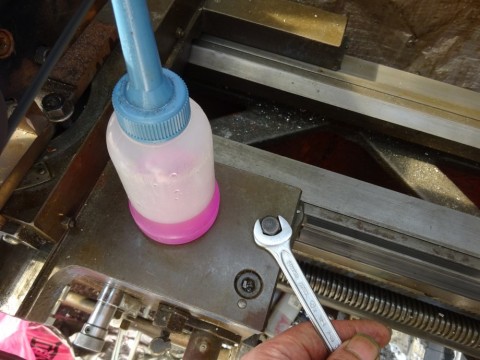

研磨専用切削液は使っている。
スパナは刃物台が不用意に動かないように固定。
その刃物の切削テストをもう1台の旋盤でやる。
太い方

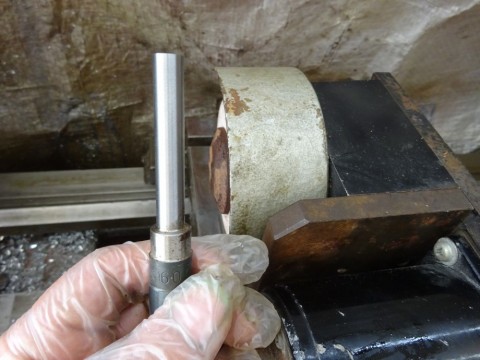

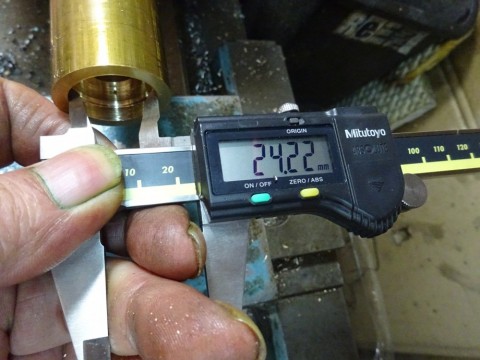

研磨した方、狙った寸法になった。
（後日、この刃物、切れないので手で砥ぎ直したのは裏の話。）
その翌日、グラインダーを回したら、全く回転が上らなくなっていた。（泣）

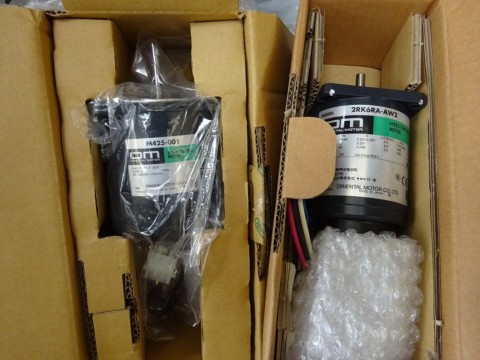

それでヤフオクで注文したが、サイズが違った！
６Ｗでは無かった。

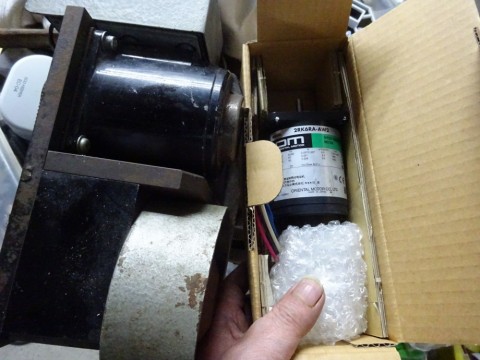

後には引けないので、もう１つ上２５Ｗのモーターも注文。

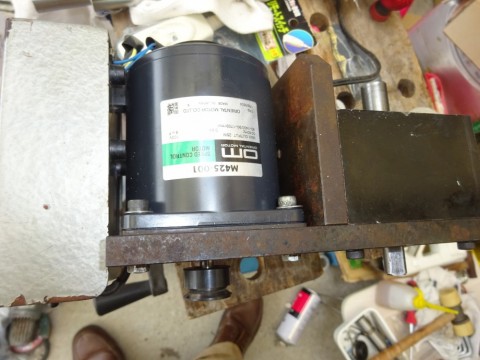

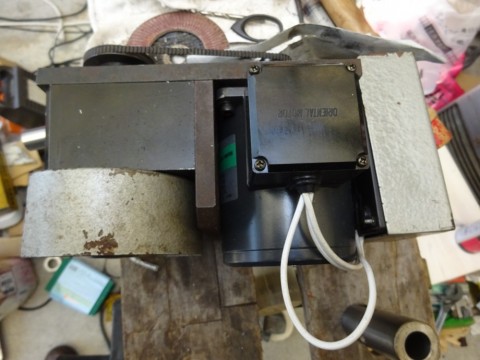

モーター交換、同じ大きさだ。

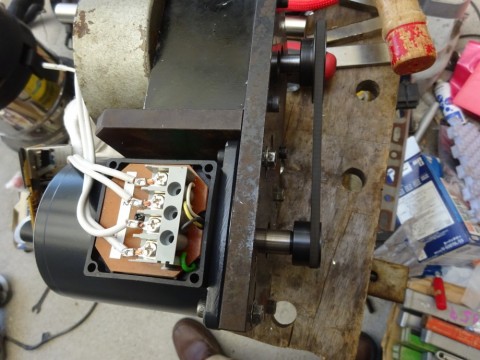

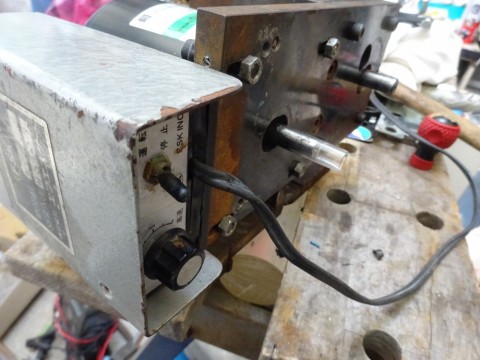

モーターにコントローラーを取り付ける所が無いので、横にネジを切って取り付け。
試運転したが回転は上がらなかった･･･

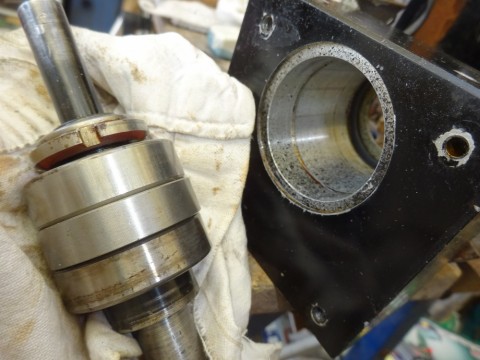

砥石側のベアリングを注文して交換。
打ち抜いた。
組み込んだがシャフトも穴も固いので無理やり打ち込んだ。
うん、失敗･･･、回転が上がらないだけで無く、ﾍﾞｱﾘﾝｸﾞから異音がする。

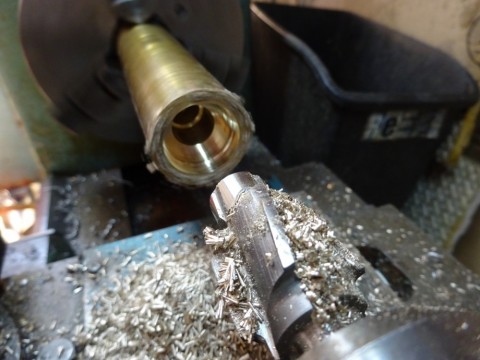

もう1度分解して、シャフトのベアリング部分を旋盤で少しだけ削り、ケース内径も少しだけ削った。
その後、元のベアリングに戻した。
ハンマーで打ち込んだ代償は自分持ち。

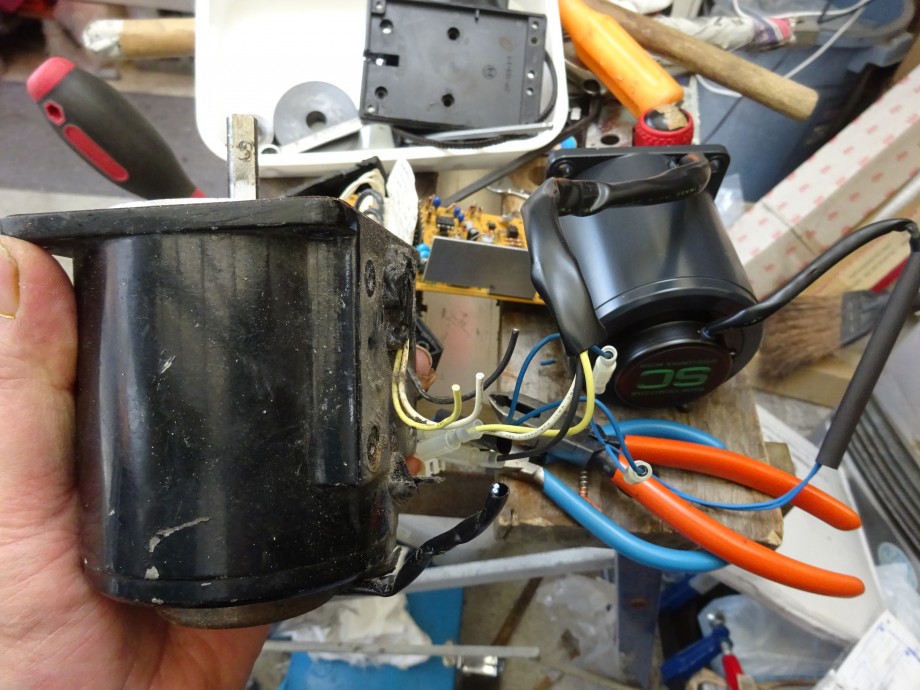

回転が上がらないのでモーターを更に大きい４０Ｗサイズに交換する。（3個目）

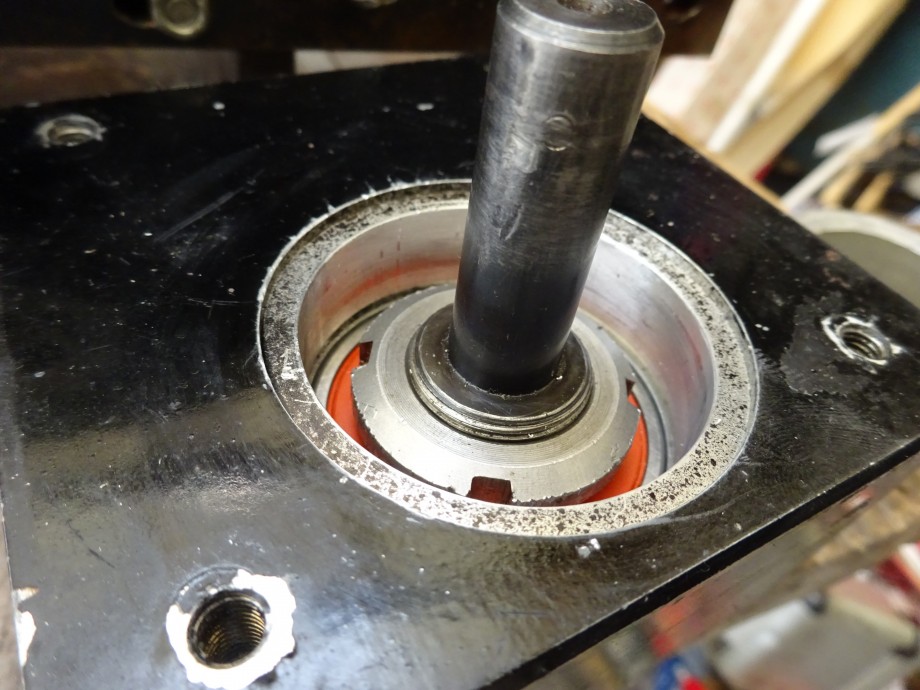

取り付け穴の距離が違うのでベース＆モーターの穴を拡大加工。
モーター軸に止めネジの平をグラインダーで削ったら･･･
ハンドグラインダーが自分の方に飛んで来て服が巻き込まれた。
やばかった！（笑）
４０Ｗが組み上がった。
回転はそんなに変わらなかったがトルクは上がった。
機械部分は全部、手を入れたので残るはコントローラだけだ。
電気の供給量が不足しているようだ。
でも、コントローラーは高いので、ここまでにする。
このグラインダーはこの程度だったと知った。

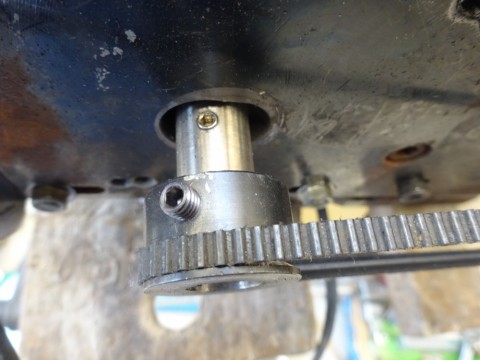

モーターの軸がギヤタイプだったので段付きの軸をチタンで削り出した。

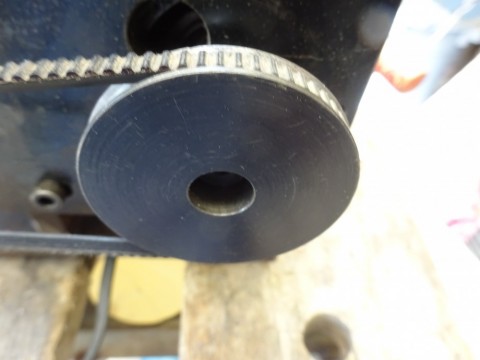

モーターが大きくなったのでベルトの張りがキツクてプーリーのベルトが掛かる所を旋盤バイトで削り込み張り調整した。
実質的にプーリーの外径を小さくした訳。
苦労した割には、期待した回転数は無理だった。
ゴメンネ、自作はこれが平常運転なの。
