焼き入れ工具に穴を掘って見た。

常識的に焼き入れされた工具は手も足も出ない。

硬過ぎてドリルの刃が立たない。

加工と言うのは素材より硬度が高い刃物で削れば加工できるので刃物次第となる。
そして、その刃物の値段も凄くなる。

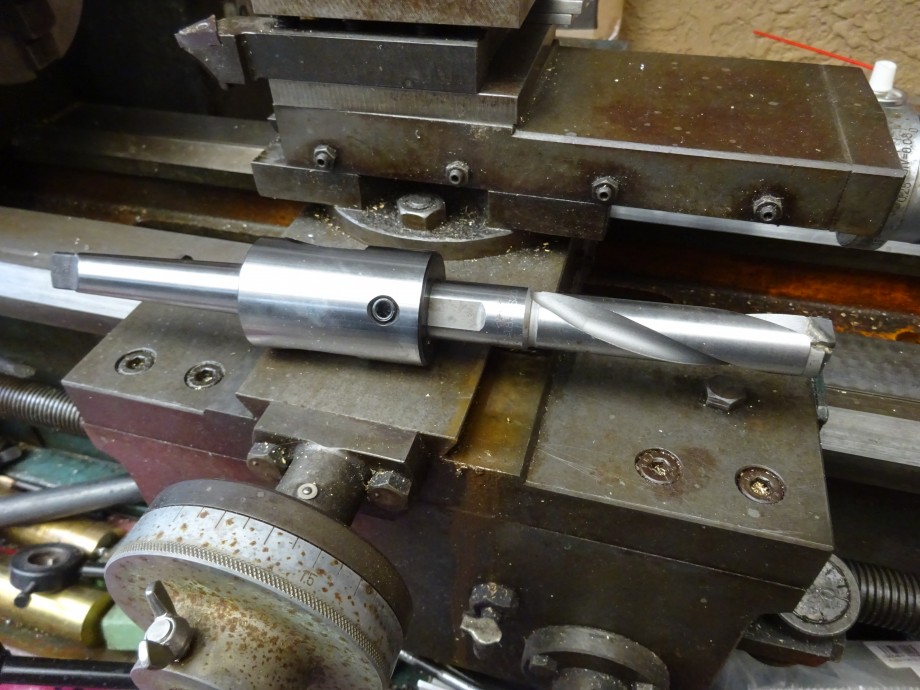

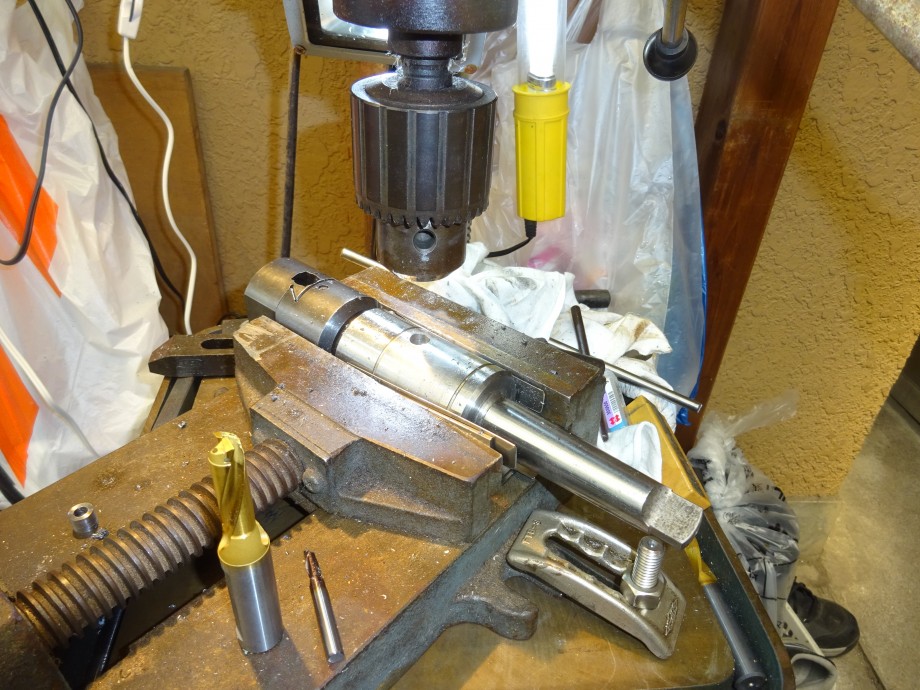

この写真は完成後だが、タップスリーブの内径を削り超硬チップ付きドリルが入るようにした。
最初はマシンリーマー(コバルト)でやったが焼き付いた。

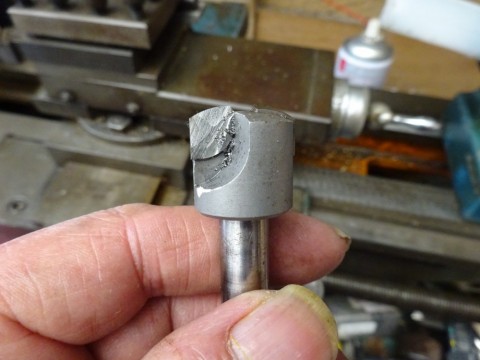

総型カッターと言う超硬刃でやったが刃が片けた。
砥ぎ直したが切れない・・・

それでダイヤモンドチップの内径バイトで何とか削れた。

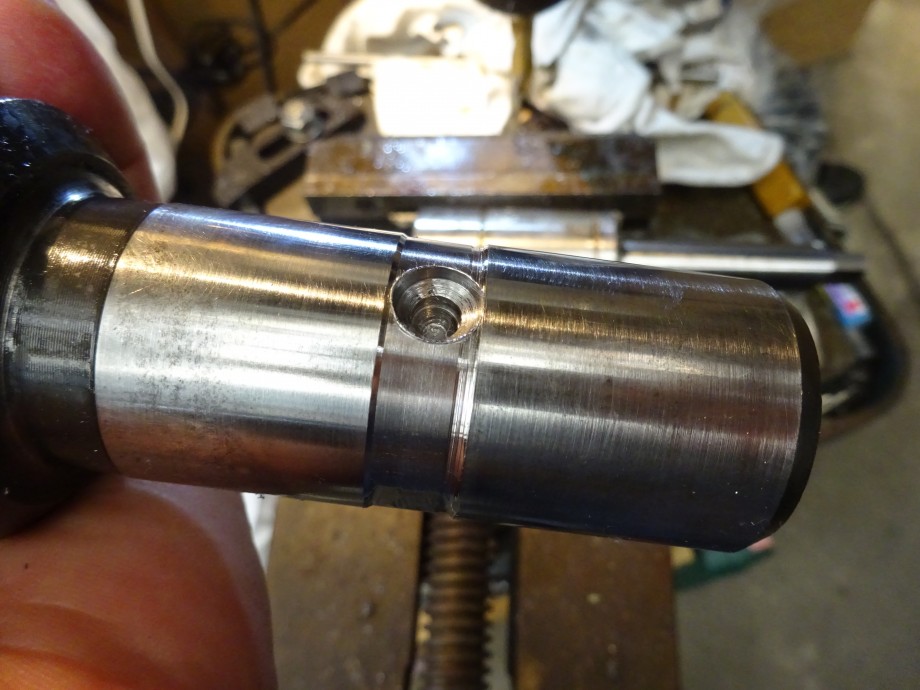

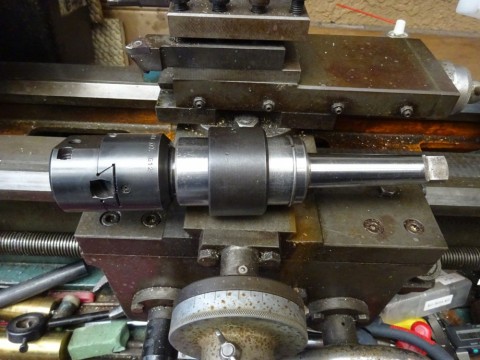

こちらが本命、クイックチェンジスリーブの内径をダイヤチップで削り、内側のボーリングヘッドホルダーを固定するボール穴を掘っている。

これで掘ろうかとも思ったがHSS Coの材質だったので、無理と判断した。
鉄を削る刃物でも焼き入れした鋼には滑るだけ。

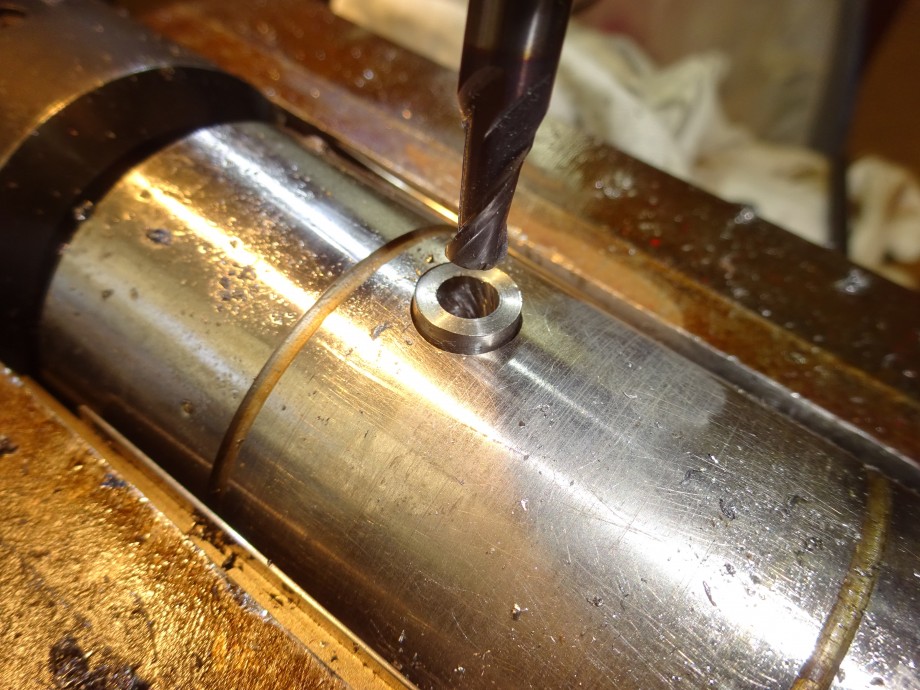

ホルダー側の穴に傷を入れないのと、中心を出す為にチタンでスリーブを削って穴開けした。

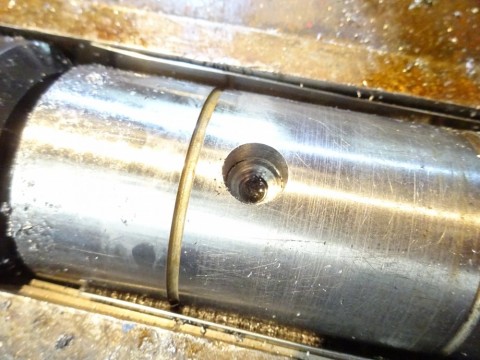

ボーリングホルダーの軸のボール穴部分は旋盤で段付きに焼き入れの層を剥いておいた。

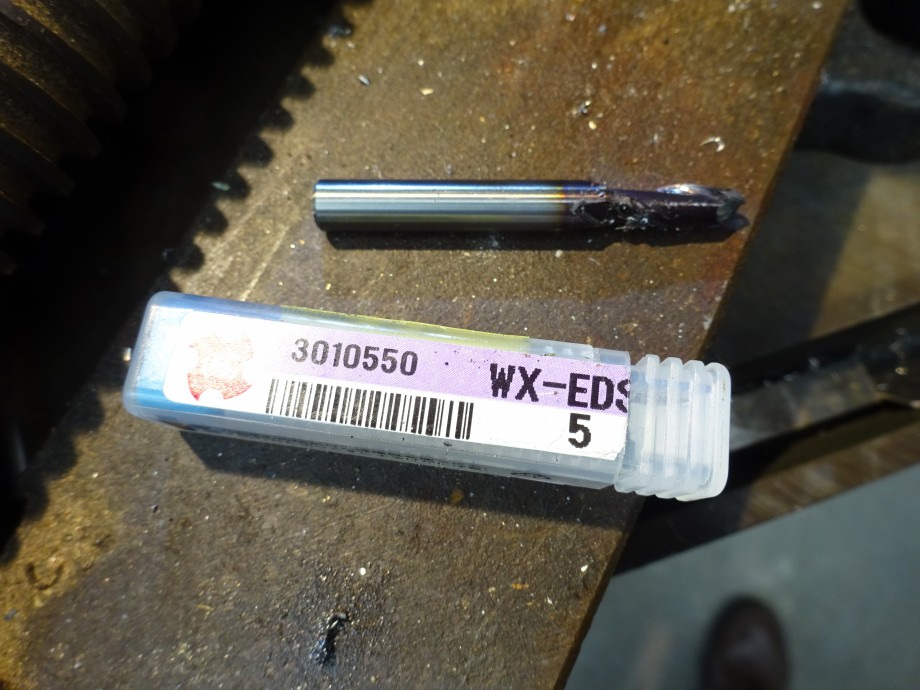

ある程度の深さまで掘れたのだが、超硬エンドミルが砕けた。

普通のドリルで焼き入れした素材に歯が立つ訳ない。
超硬チップ付きドリルの外径をボール穴の大きさにダイヤモンドホイールクラインダーで削った。

このドリルも普通なら一体幾ら?って代物。
それぐらいのヤツしか焼き入れ鋼には歯が立たない

掘れた!!

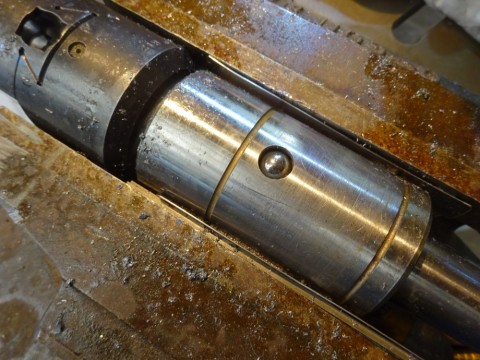

ボールも丁度良い高さまで入った。

加工後、

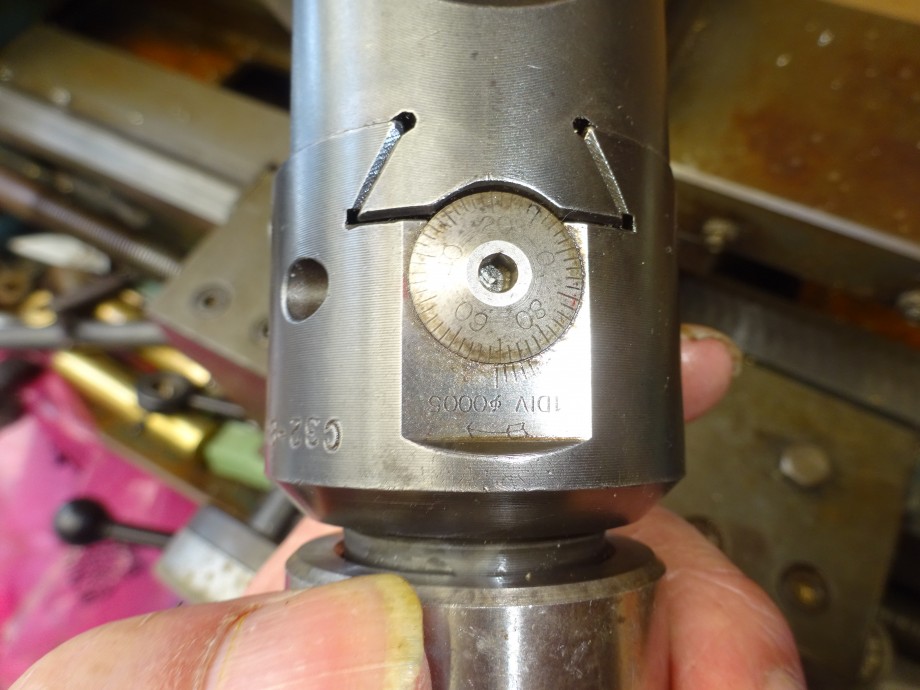

このように差し込んで

ボールが穴に沈むと外側のリンク゛が動いて

固定される。
外側のリンク゛がハマっている内は固定されている。

刃物の消耗は凄いが何とか加工できた。

このボーリングヘッドホルダーは凄く高い物なので、使えるようになって良かった!(笑)
