▼ レッドＬＥＤヘッドライト２

ジャンル:日記/一般
(レッドＬＥＤライト)

釣りログでは、有難う御座いました！(笑)

無事、特注ロッドのポテンシャルテストは終了！

お騒がせしました！(笑)

上州屋さんが、ガンガン宣伝しているので、

余り、隠しても無駄なので、ゆるく公開しています。

ヒットルアーは、上州屋の・・・・・・・でした！(笑)
（もし、気になる方は、メッセージから聞いて下さい。お答えします！）

それでは、本来のログネタに戻ります！(笑)

ＴＯＭＭＹさんから頼まれていた

ＲＥＤ　ＬＥＤヘッドライト

ちょっと、悩む事が有り、部品を注文していた。

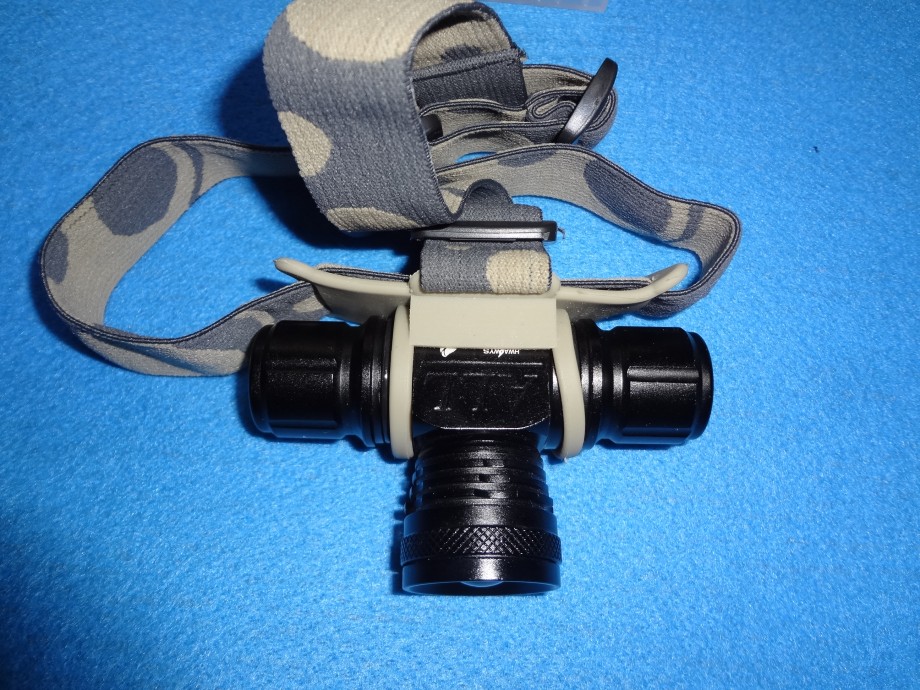

ベースは、コレが良いと言われていた。

しかし、どうも作りが悪く、スイッチに問題が有った。

販売元はとうとう販売を中止してコレは入手不可
になった。

僅かな不安は残るが、コレを使いレッドＬＥＤを入れる事にする。

このスイッチの中身を別のスイッチに交換する。

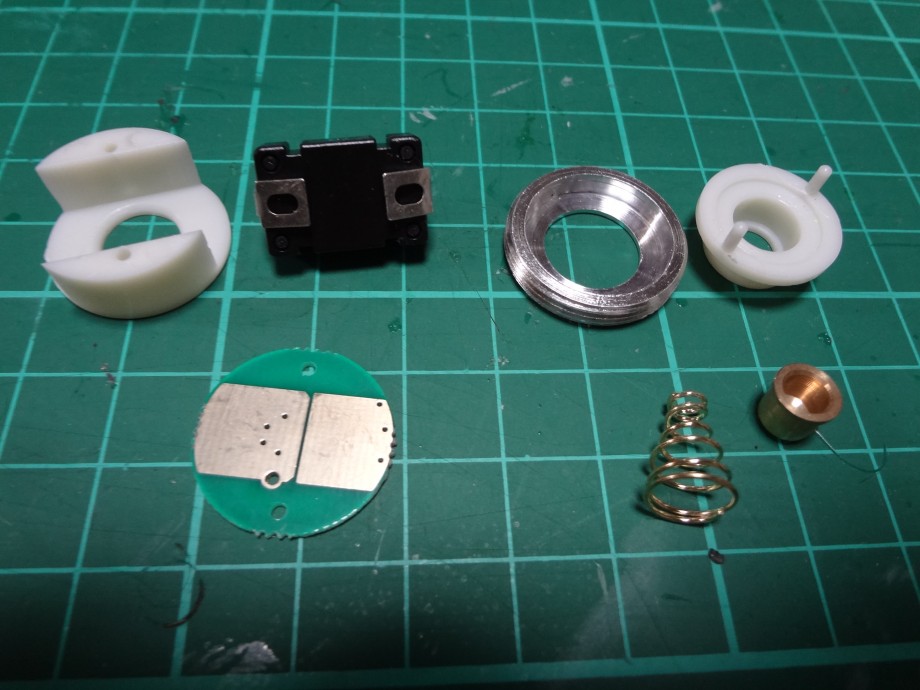

これがスイッチの中身

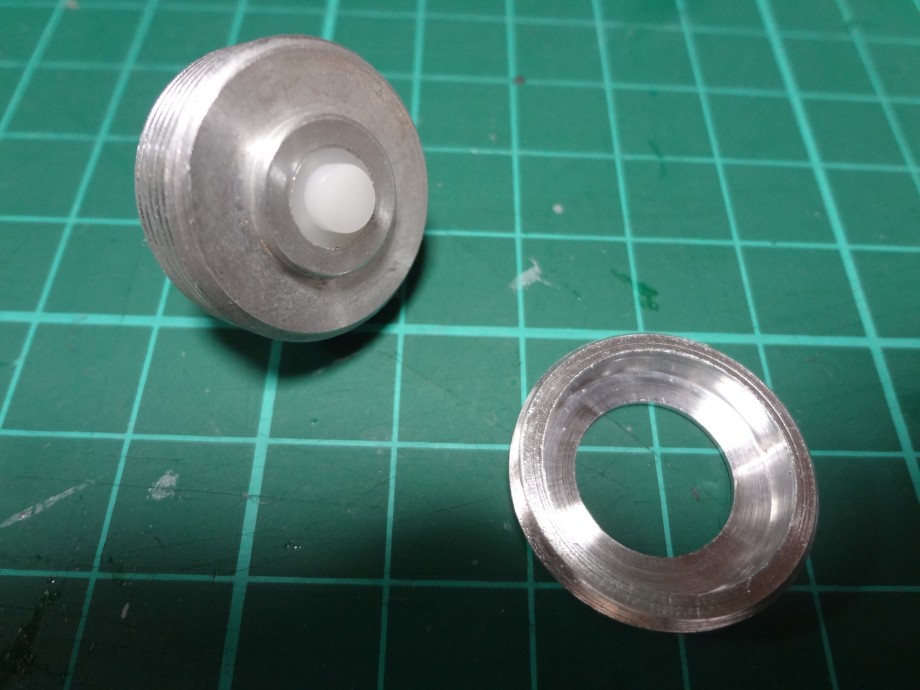

こんな部品で構成されている。
何がマズイかと言うと手前左の基盤の裏表で電気を流す為、締め付けが緩むと電気が流れなくなる。

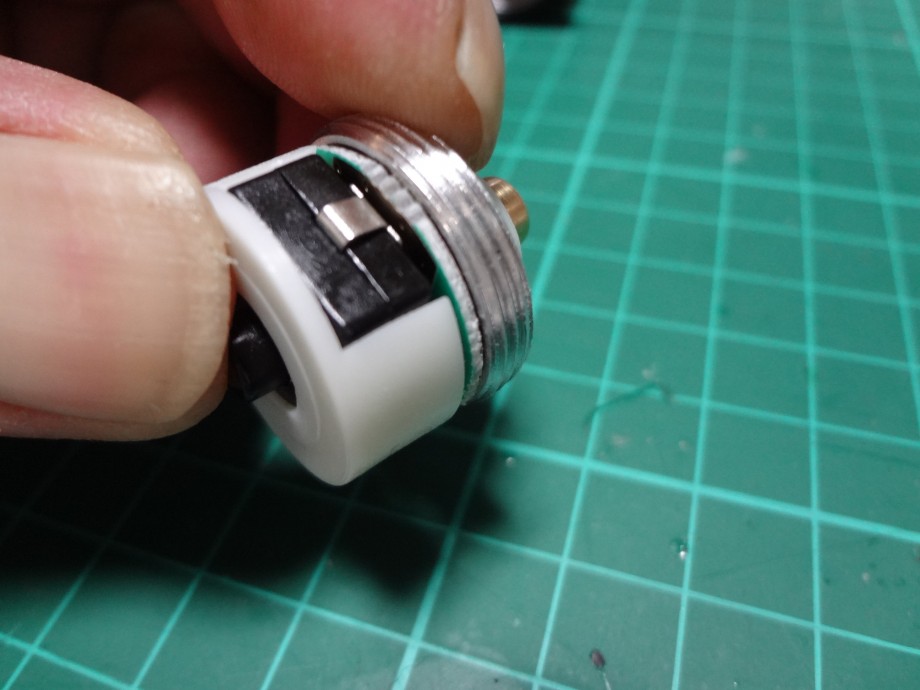

そこで、スイッチＡｓｓｙごと、交換する。

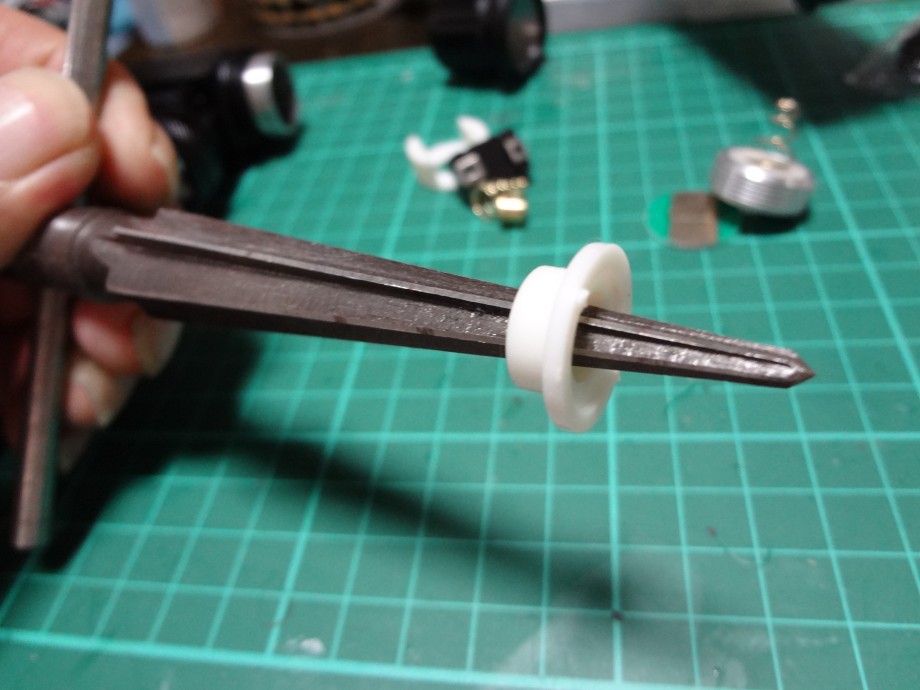

この部品は、使うので、内径をリーマで広げる。

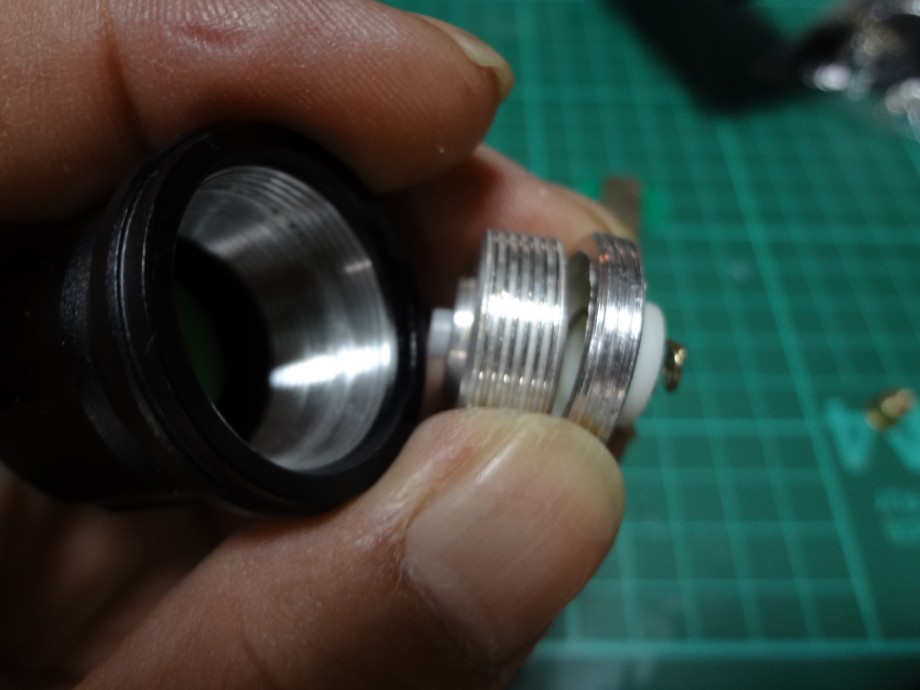

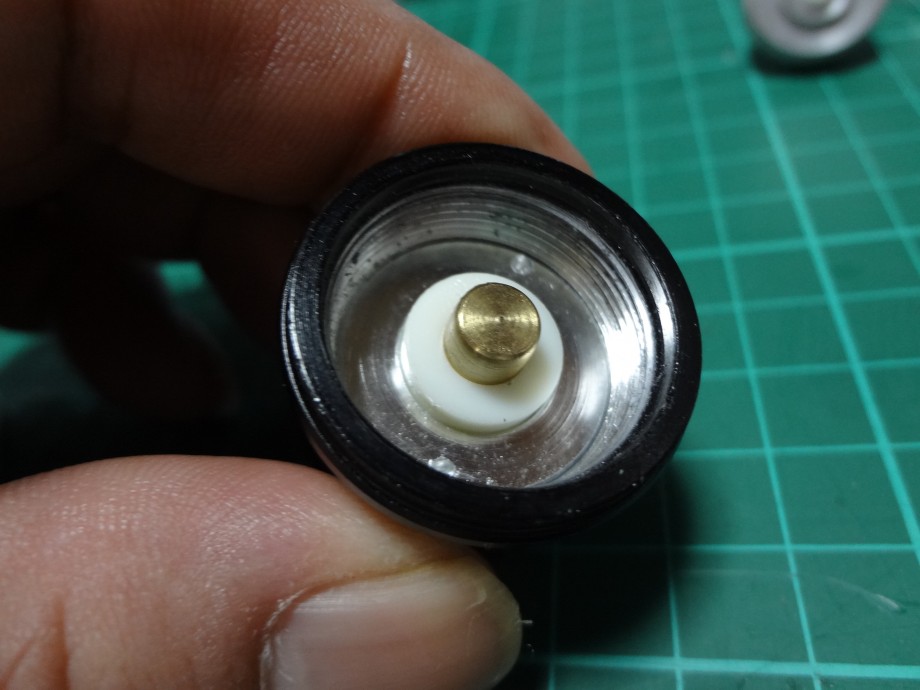

こんな状態で締め付ける。

そして通電を確認して、ついでに電流も確認する。

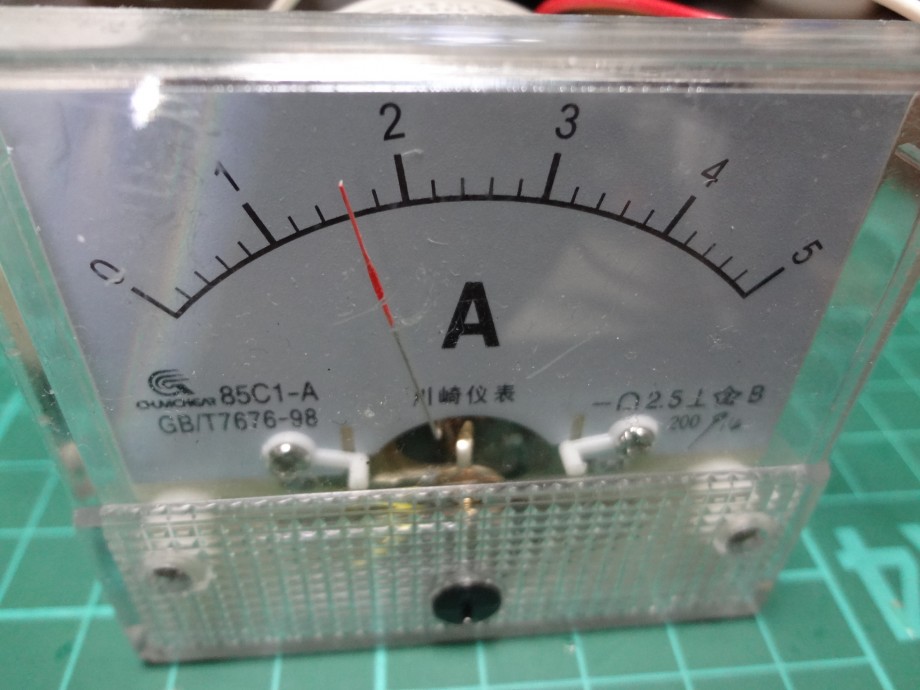

ＸＴＡＲ　１８７００充電池での電流。
１．６Ａ流れた。

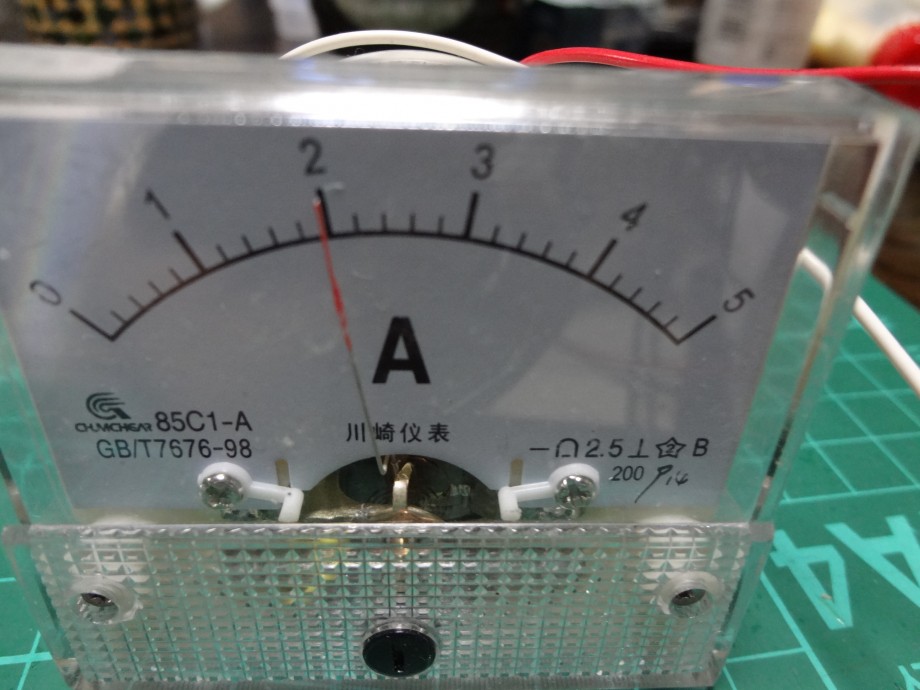

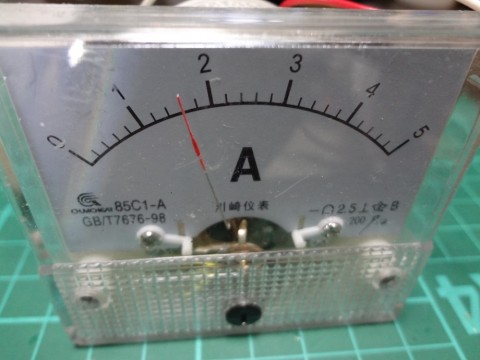

マンガン系最強　ＡＷ製ＩＭＲ１８６５０の電流。
２．０Ａ流れた。

このように、充電池で明るさが変わる事になる。

今回は、余り電流が流れない方が良い。

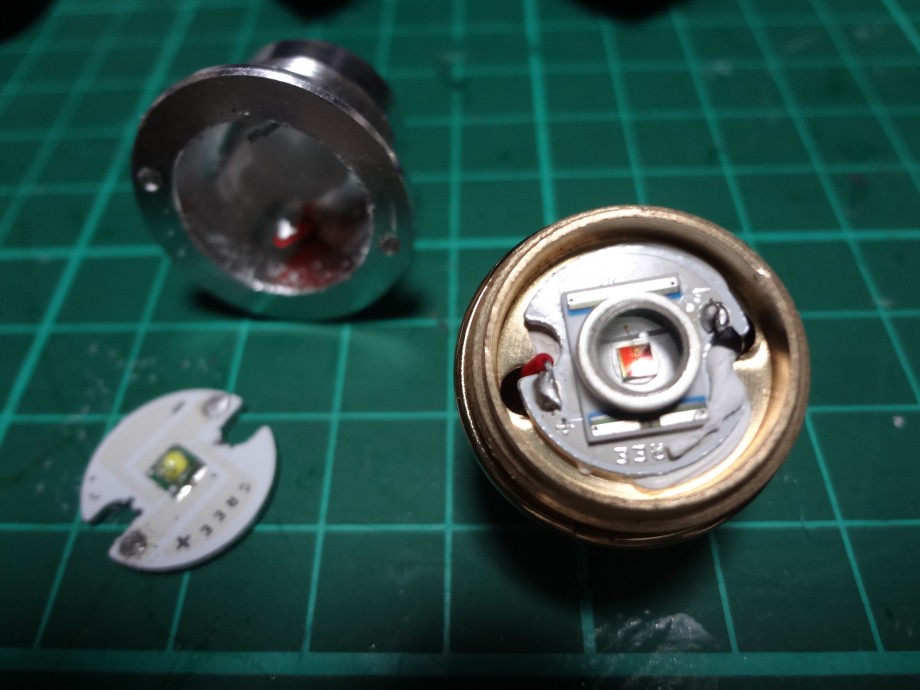

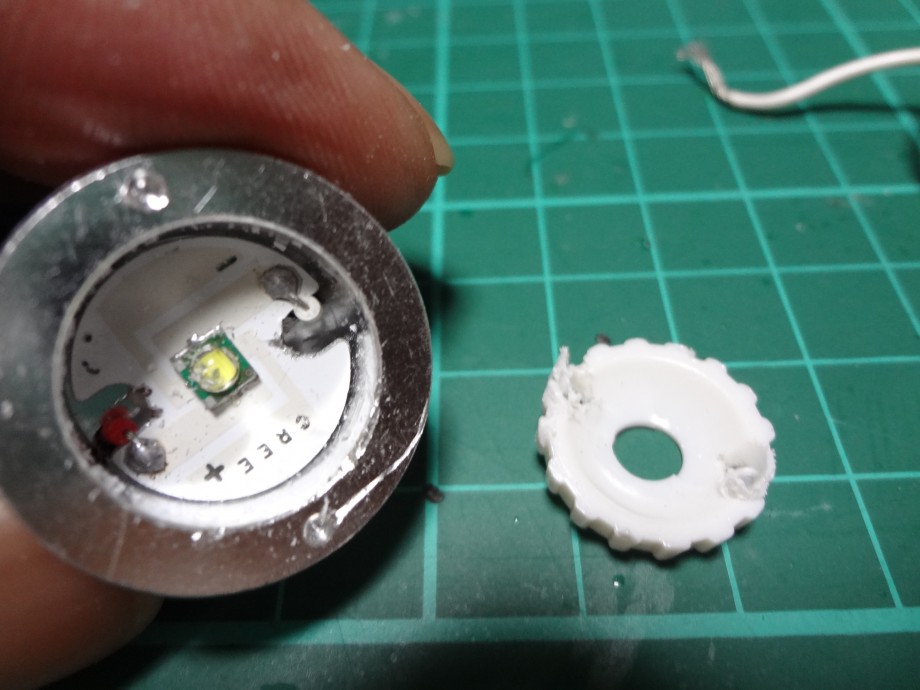

次に基盤は、そのままでＬＥＤだけ交換する。
これは、ＸＰ－Ｇ　Ｒ５　350～463ﾙｰﾒﾝのＬＥＤ

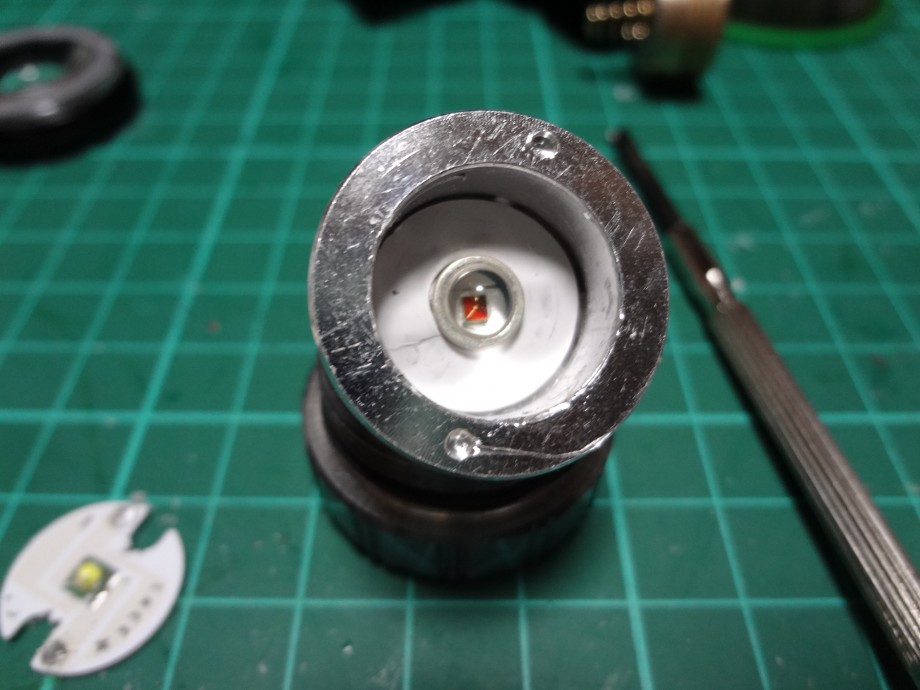

それを外観は、ＸＲ－ＥのレッドＬＥＤと交換する。

こうなった！　これは、１２０ルーメンぐらいだから、
そんなに明るくは無い。

しかし、このボディは、簡易防水なので、コレになった。

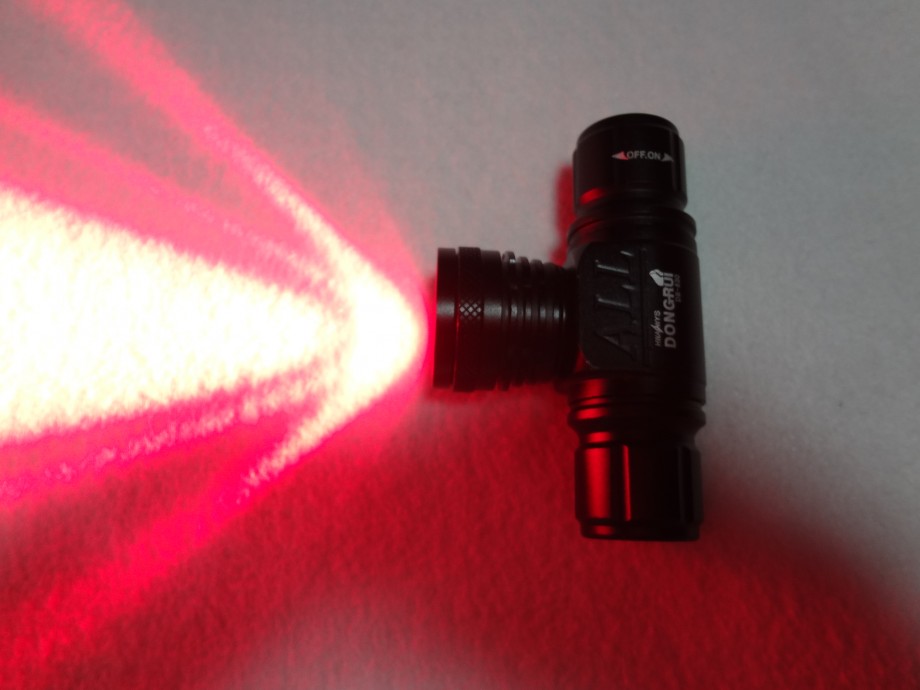

そして、このように生まれ変わった！

ズーム付レッドヘッドライトの完成だ！

これは、５モード　スイッチを半押しでチョンチョンと切り替え、好みの明るさになったら、押し込んでロックする。
モード保持は有るが、次のモードで点灯するようだ。
Ｈｉ→Ｍｉｄ→Ｌｏｗ→ストロボ→ＳＯＳの順番

切り替えは、面倒なタイプです。

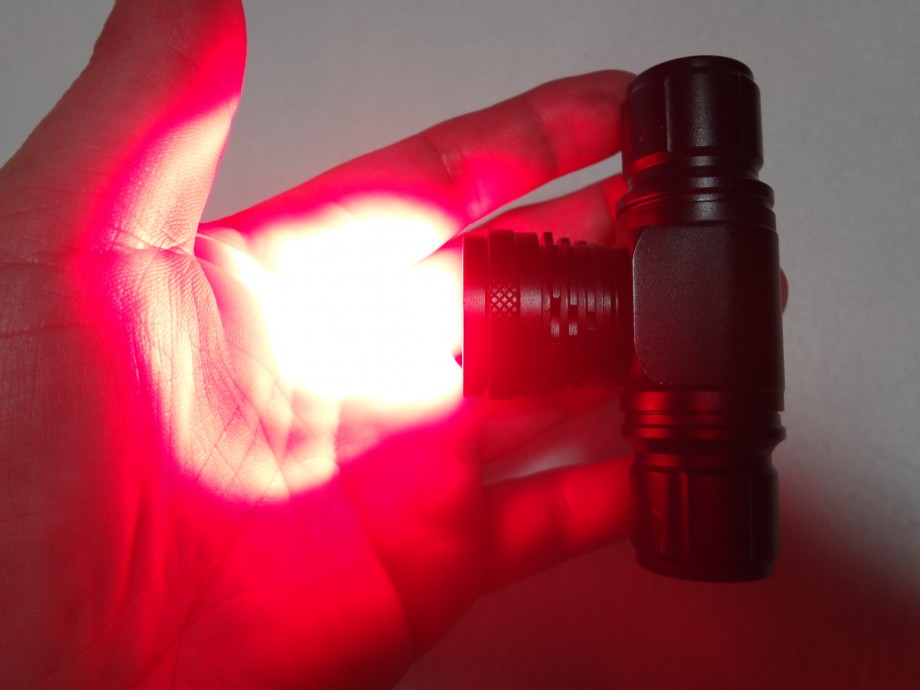

中心は、白く見えるが、光の要素の殆どは赤色。

カメラが補正しているだけ、

600ｎｍのレッドの光！

参考までに８５０ｎｍになると不可視赤外線となる。
（噂では、このランクは暗いらしい）

あと１つ欠点が有る。電池を入れる時、締め過ぎると壊れる。

ちょっと、厄介なライトです。

後の欠点は、電流を絞り過ぎると暗くなるので、
コレは、しっかりと流す為、ＨＩでは、過電流になる。
ＨＩでは、連続点灯は不可です。
必ず、Ｍｉｄか、Ｌｏｗで使って下さい。
ＨＩはターボモード的なら、耐えるかもです。

ただ、発熱が凄いＬＥＤなので、放熱性が良い
ボディを使わないとマズイです。

2012年10月29日
コメント(4)

コメントを見る

みんなからのコメントコメントする

おお～次の赤LEDが＾＾

赤LEDの時代がくるのかな＾＾；

でも、赤は小さいリグを変えるのには、少し暗いような気も
どうしてもしてします。

なんで、可視光線での次のカラーのオレンジなんかいいかな。

オレンジLEDなんかあるんですかね？

白LEDは,２つの波長のLED使って発光を白にしてるから、一番
発熱するのかなと思ってますがどうなんでしょうか？

AAコメントする
2012年10月29日

小林茂

徳島県

自作ライト

愛知県

>小林茂さん
ＬＥＤですが、そのＬＥＤの適正電流で使うなら、発熱は少なめに出来るんですが、それでも、ハイパワーな物なので、電球のように発熱するようです。

オレンジのＬＥＤは恐らく存在しません。ＲＧＢＬＥＤだったか、色を混ぜる形で色を作る事は不可能では無いですが、自分で果たして可能かどうか？
赤色に白色の光を混ぜたら、無意味なような気がするのですが？
