前回、ほぼ、３００ルーメンになったはずのライト、
さらに実力を発揮させるべく、電流を上げて見る。
ＬＥＤの輝度は、測定する機器が、高価なので、とても、
素人が買える物ではない。
そこで、流れた電流を元に、ＬＥＤのデーターグラフから、数値を読み、その明るさ（ルーメン）を予想する方法。
このＬＥＤは、ＣＲＥＥ ＸＰ－Ｇ Ｒ５
下がそのデーター
http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/XLampXPG.pdf
前回、テール電流０．９５Ａ（９５０ｍＡ）なので、
139×240／100＝333.6ﾙｰﾒﾝとなる。
それを今回は、ＸＰ－Ｇ Ｒ５用の1400ｍＡの基盤に変更して見る。これで、ＬＥＤは、実力を発揮してくれるのだろうか？
そこで、基盤（ｻｰｷｯﾄﾎﾞｰﾄﾞ）を交換する為、外径を加工する。

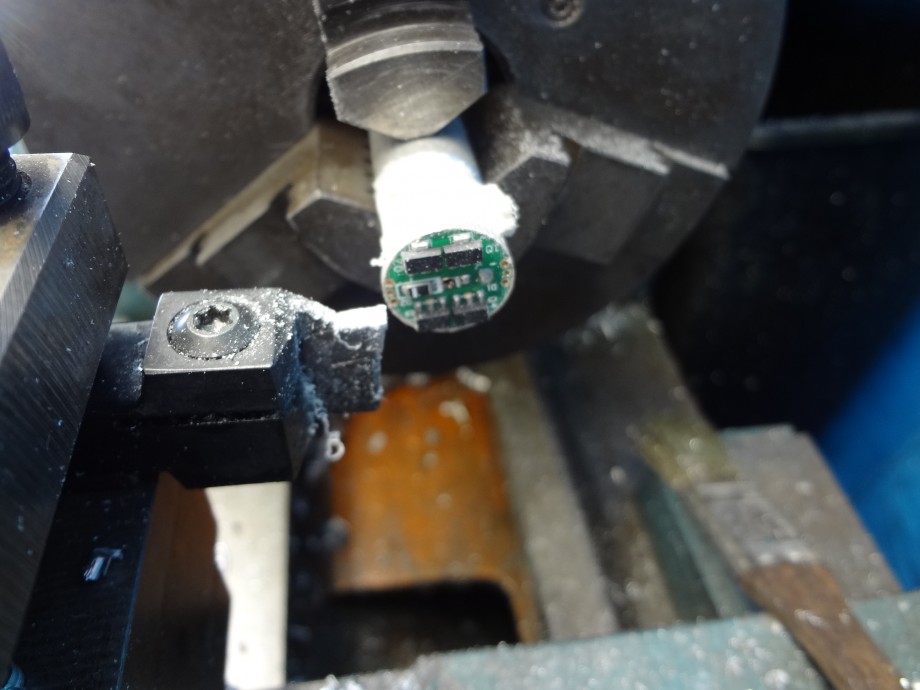

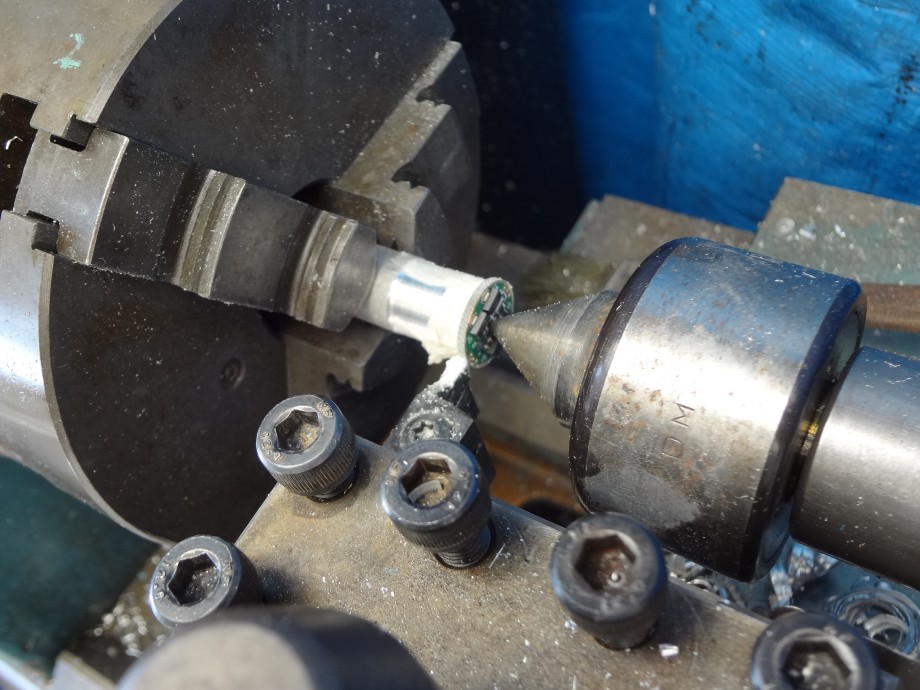

適当な素材に両面テープで貼り付けて、回転ｾﾝﾀｰで押す。
このように中心穴が存在する基盤だったので、この手段が使えた。しかし、大切なﾊﾟﾀｰﾝを削ってしまうので、後で修正が必要になる。
綺麗に収まった！大切なチップは、大丈夫なようだ！
しかし、外径のﾊﾟﾀｰﾝは削れてしまった！(汗)
前回、交換した物は、１．２Ａの昇圧ﾎﾞｰﾄﾞ、それを、
１．４Ａの降圧ﾎﾞｰﾄﾞに変更する。これで、単３電池は、使えなくなる。

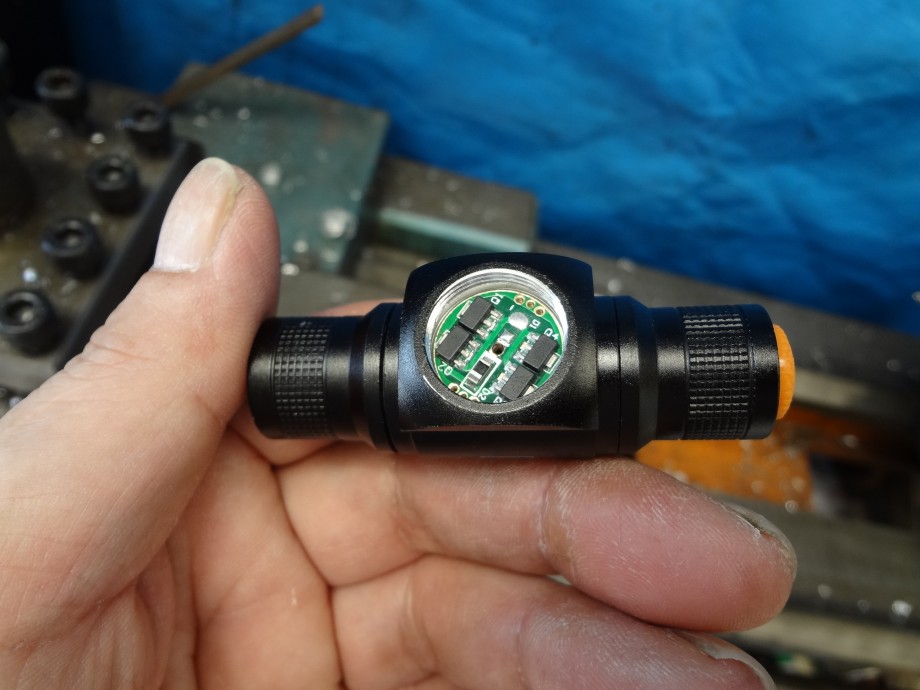

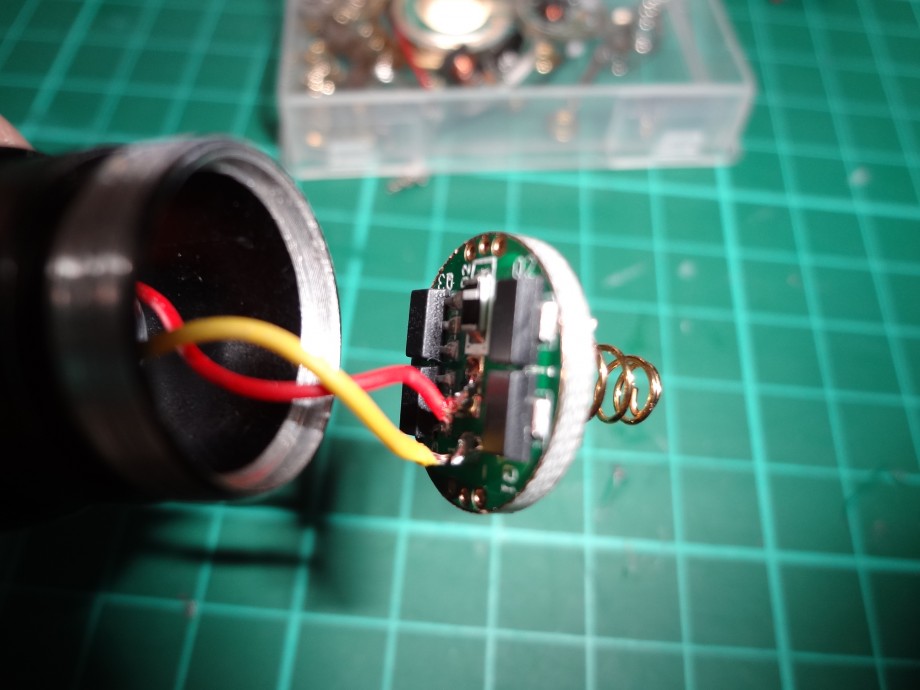

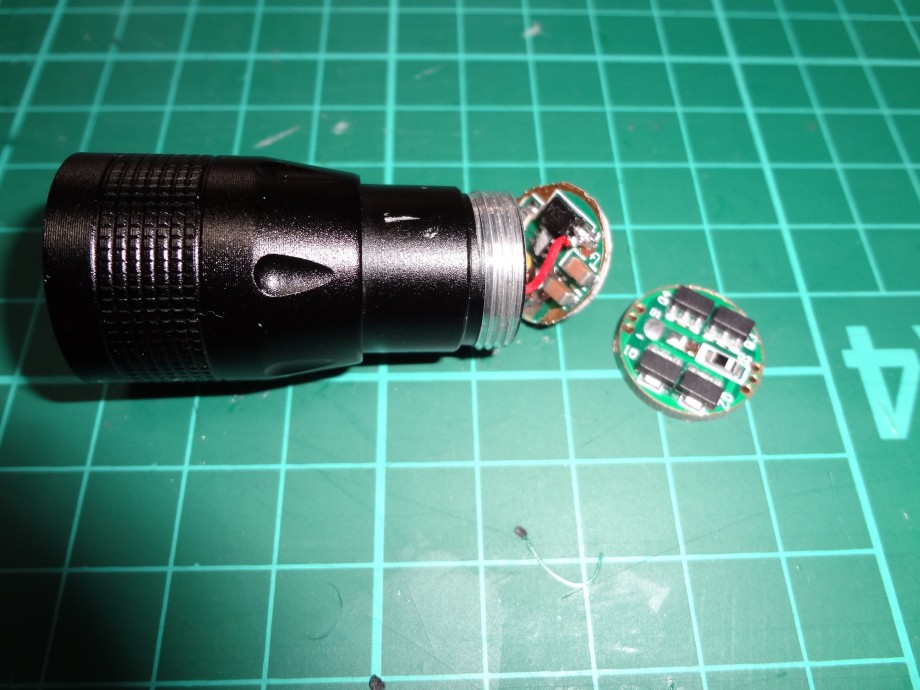

加工後の１．４Ａ降圧ﾎﾞｰﾄﾞに変更した。外側のﾊﾟﾀｰﾝは、ほとんど残っていない。
それで、抵抗の足を曲げて、必要な部分を修理した。
（その写真は、撮り忘れました！）

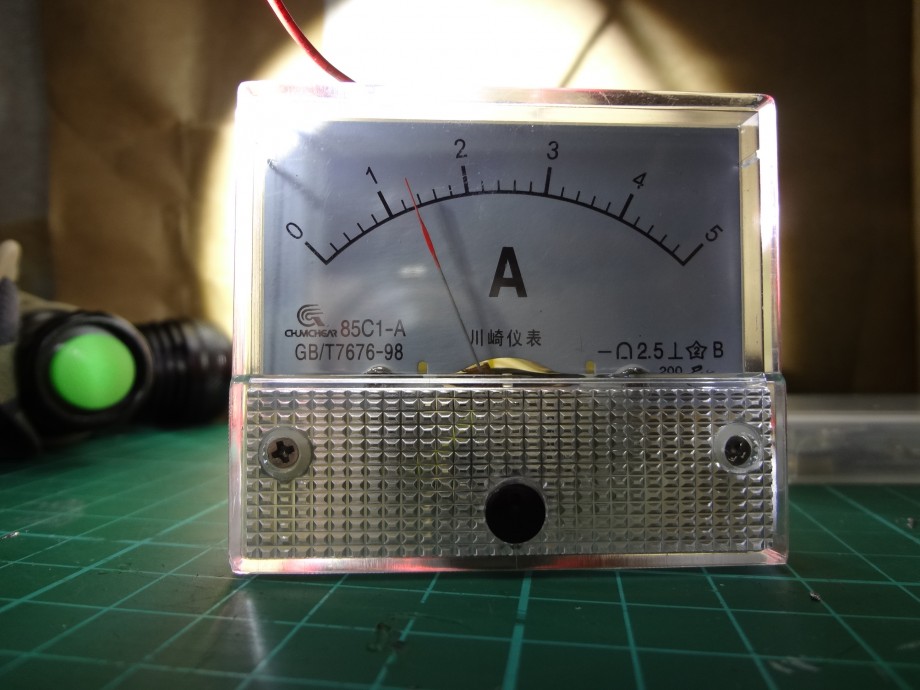

テスターでは、測定が、難しいので、ﾒｰﾀｰに太いｺｰﾄﾞで測定、
ﾃｰﾙ電流で、１．３Ａほど流れた！
前回の基盤では、０．９５Ａだったのでかなり期待！(笑)
（過去ログ参照方）
139×300（％）／100＝417ﾙｰﾒﾝ
139×310（％）／100＝430.9ﾙｰﾒﾝ
そんな、データーの通りに明るさが上がるのでしょうか？
それでは、テストして見る！

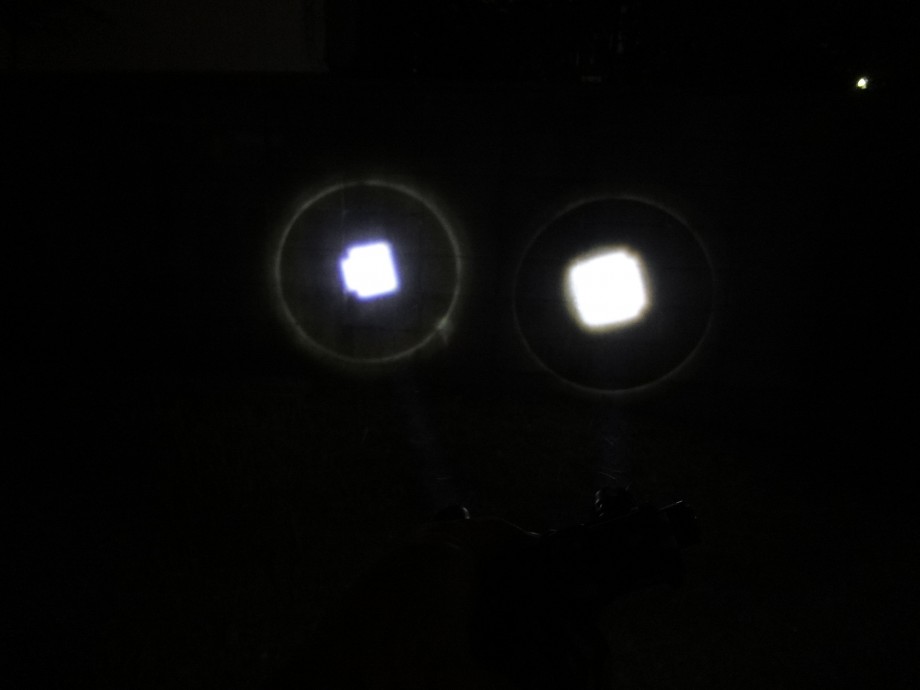

左側：ﾉｰﾏﾙＸＲ－Ｅ 右側：ＸＰ－Ｇ

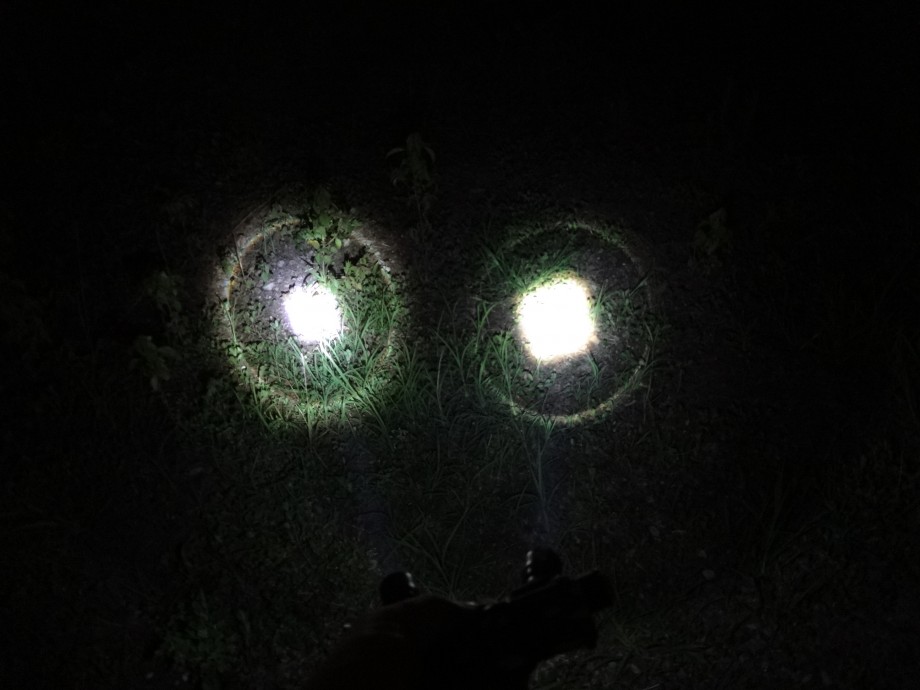

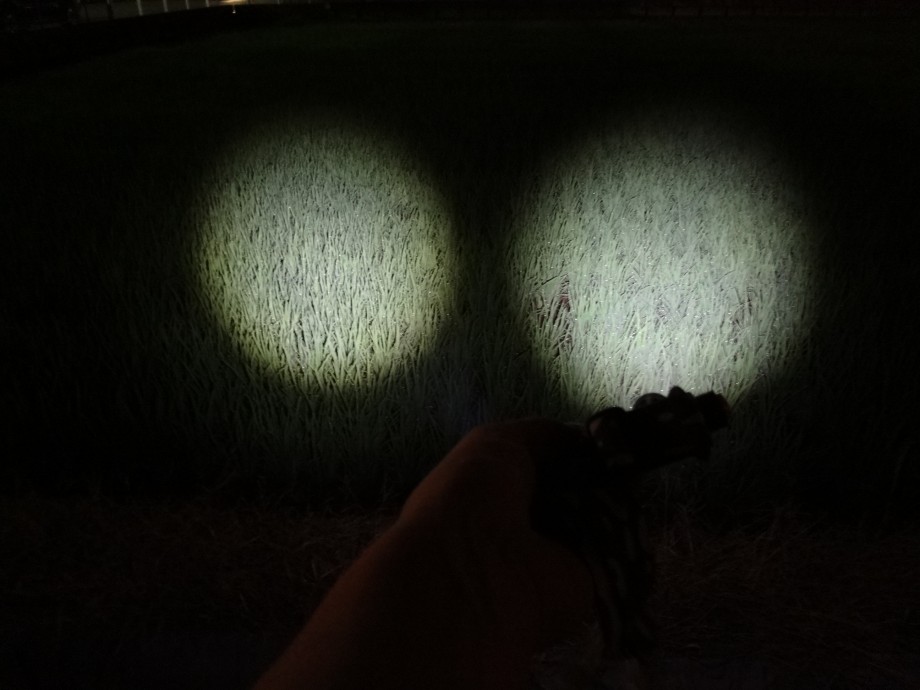

ｽﾎﾟｯﾄを足元に！

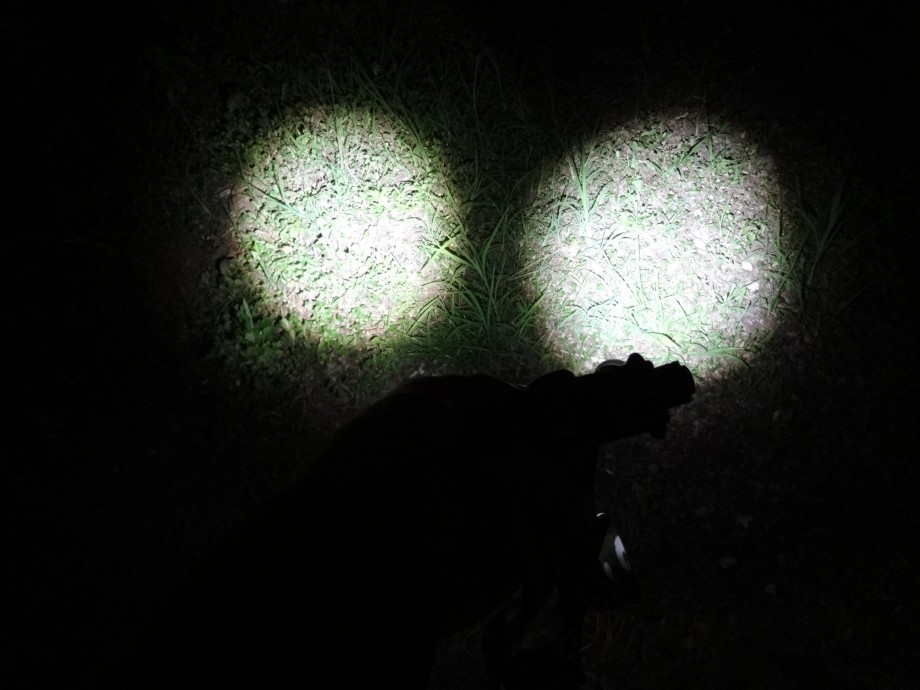

ｽﾎﾟｯﾄでも、完全に勝利！(笑)

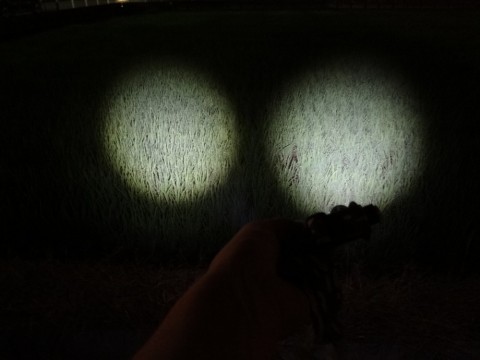

ズーム中間位置

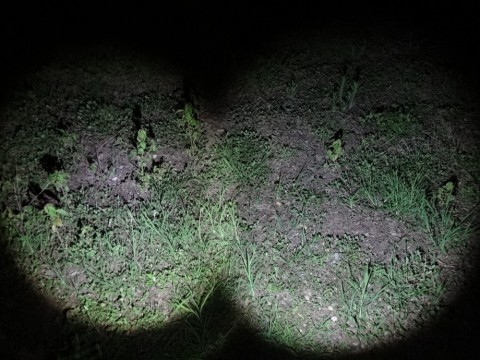

どうでしょうか？ 稲は、成長してますか？(笑)
これより、もっとワイドに出来るが、少し、絞る。
まとめ
やはり、このＬＥＤは、計算通りには、明るくならない？
倍以上の違いのはずだが、明るさは頭打ちになっている
まあ、最初の改造から見れば、かなり明るくなってはいるのだが・・・
この電流なら、ＸＰ－Ｇには、最適な電流のはず？
この辺りが、限界だろうか？
