▼ ノズル 3
- ジャンル:日記/一般
- (機械ログ)
なぜ、私がこのような特殊な形状の物を作らなければならないのか？
疑問に思いながら、製作していた。
もう、コレが終わったら受けないことにしよう。
ノズルの斜めのテーパーが上手く削れない。

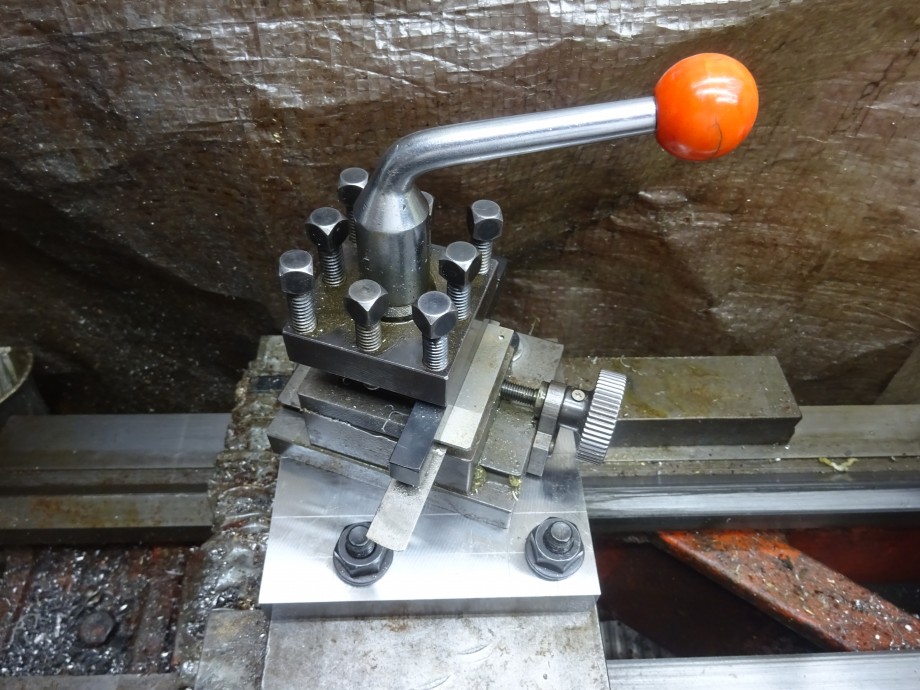

それで時間は掛かったがサブ刃物台を傾斜した。
メイン刃物台を傾斜すると色々と調整が面倒なのでサブ刃物台は便利だ。

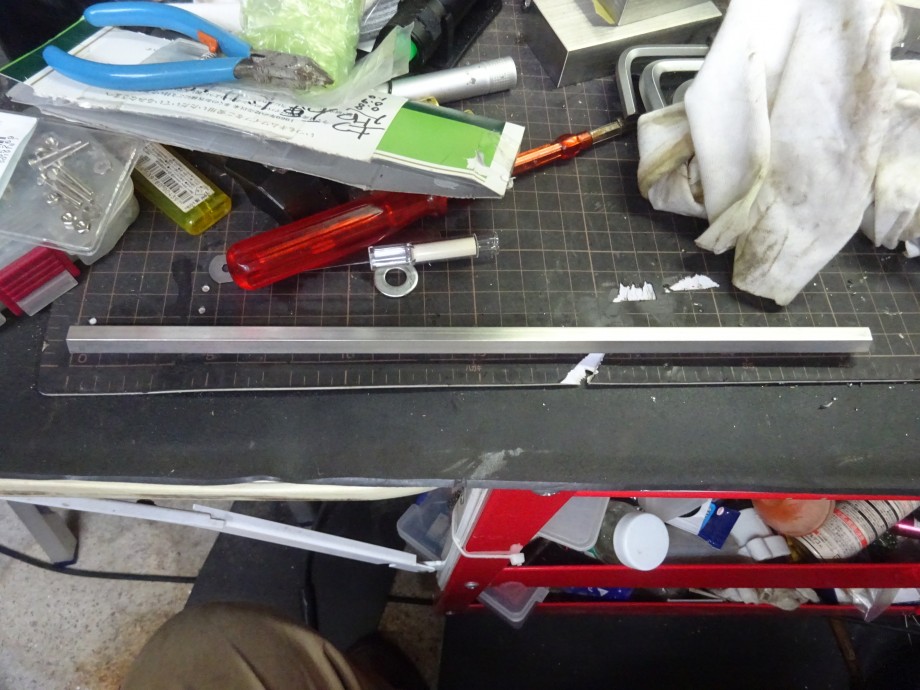

通常品とは違うので素材も注文しなければならなかった。(´;ω;｀)

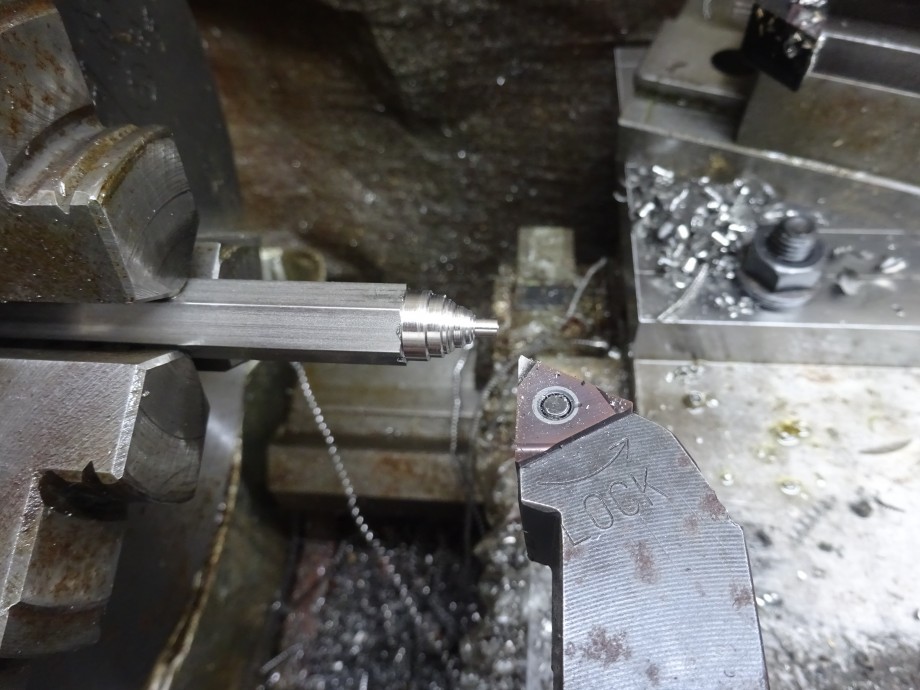

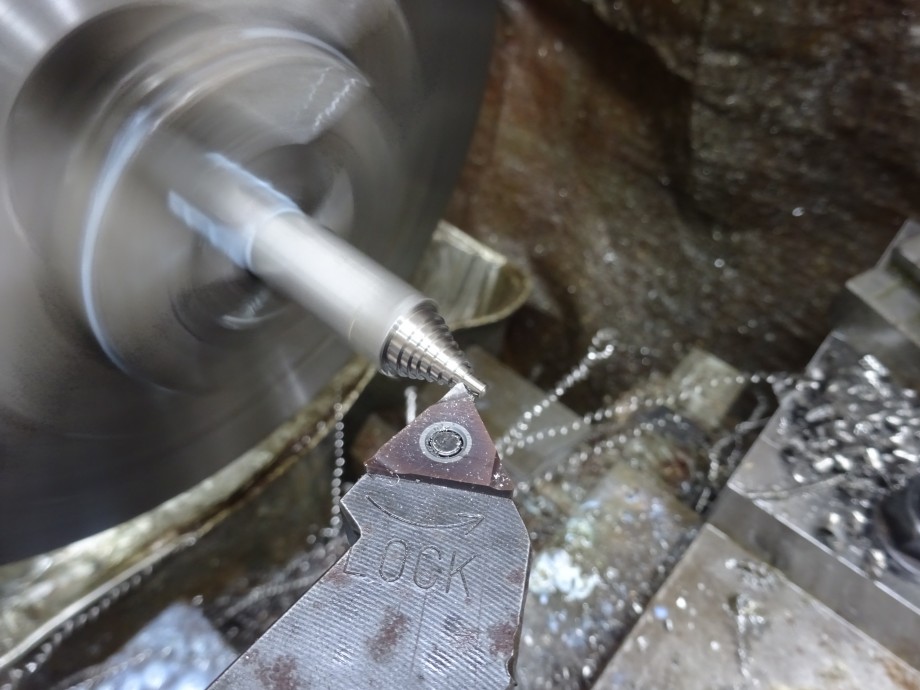

最初はこのように段々に粗削りする。
そして、逆転してサブ刃物台で仕上げる。
先に外径を仕上げないと先端が曲がって逃げて寸法だ出せない。

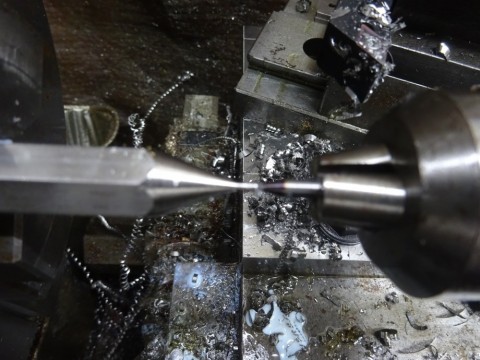

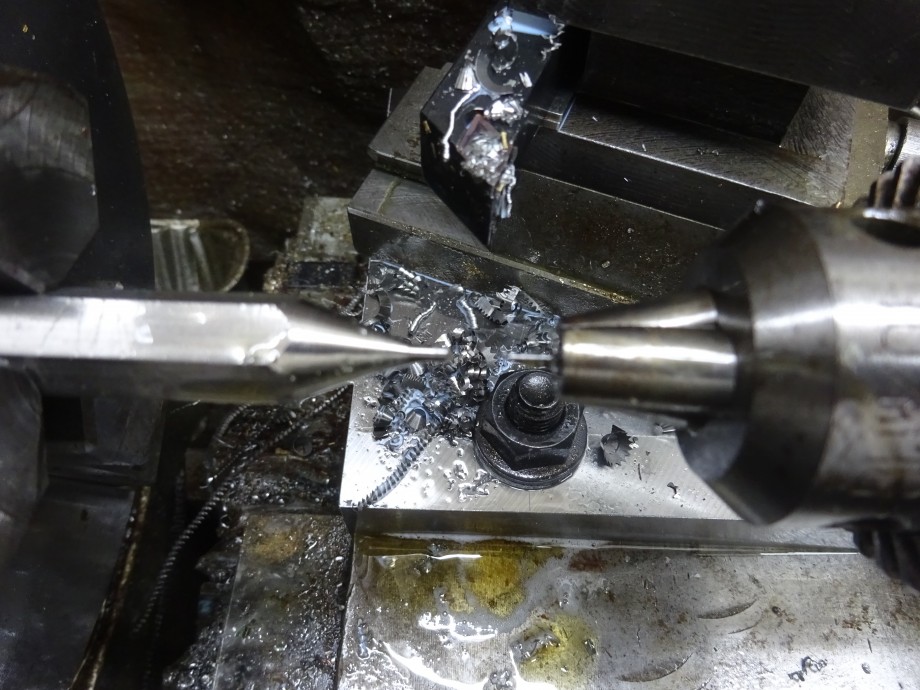

外径を仕上げて極細センタードリルで中心を決める。
センタードリルを先に入れないと極細ドリルは逃げて曲がった穴になってしまう。
このドリルチャックは前後がフリーで動かせる特殊品。
切り屑の排出の為、少し開けたら戻すを繰り返す。
これは元は全然取れてない。
今回は極細ノズルを欲しいと言うが、超硬ドリルが無い。

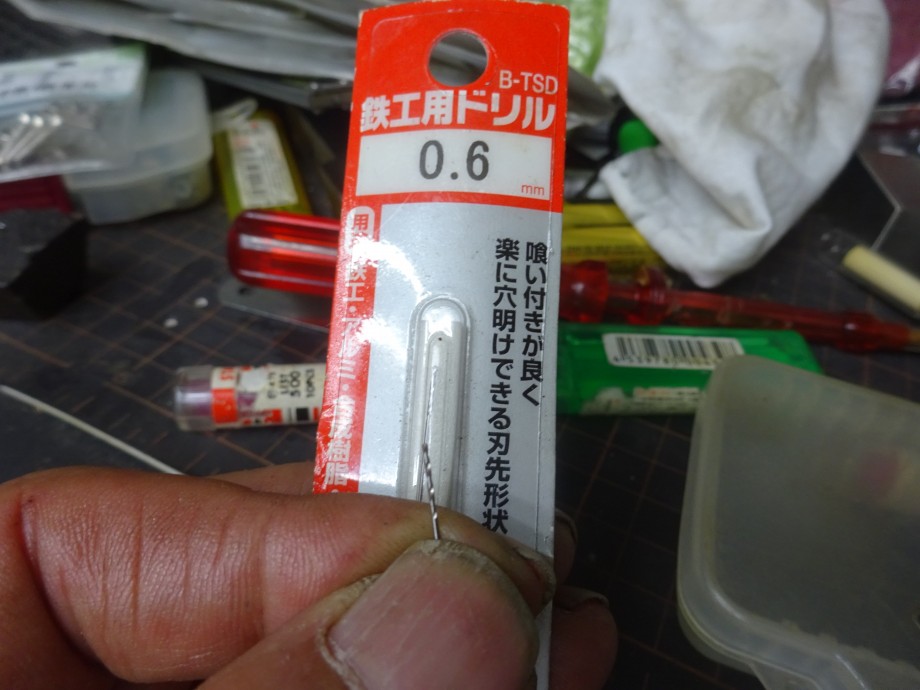

このﾄﾞﾘﾙを使う。
折れた！(´;ω;｀)
めげずに作り直す。
このﾄﾞﾘﾙは超硬ドリルΦ0.8ｍｍ、このサイズは手持ちにあるので何とかなる。
無事、Φ0.8ｍｍの穴が空いた。
次はΦ0.7ｍｍ超硬ドリル、
これは高額な物なので1本しか無い。
無事、Φ0.7ｍｍの穴が空いた。

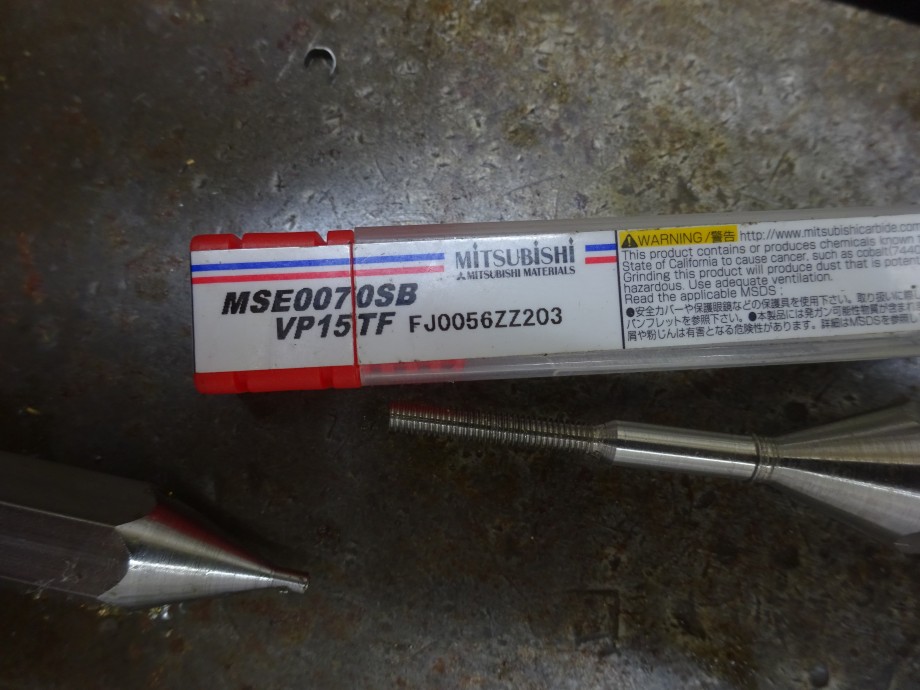

こんな超硬ドリルを使った。
再度、Φ0.6ｍｍに挑戦したが、折れた･･･(´;ω;｀)
その後、新しいノズルを削り、Φ0.55ｍｍで成功した。
ノズルの後ろ側を加工する。

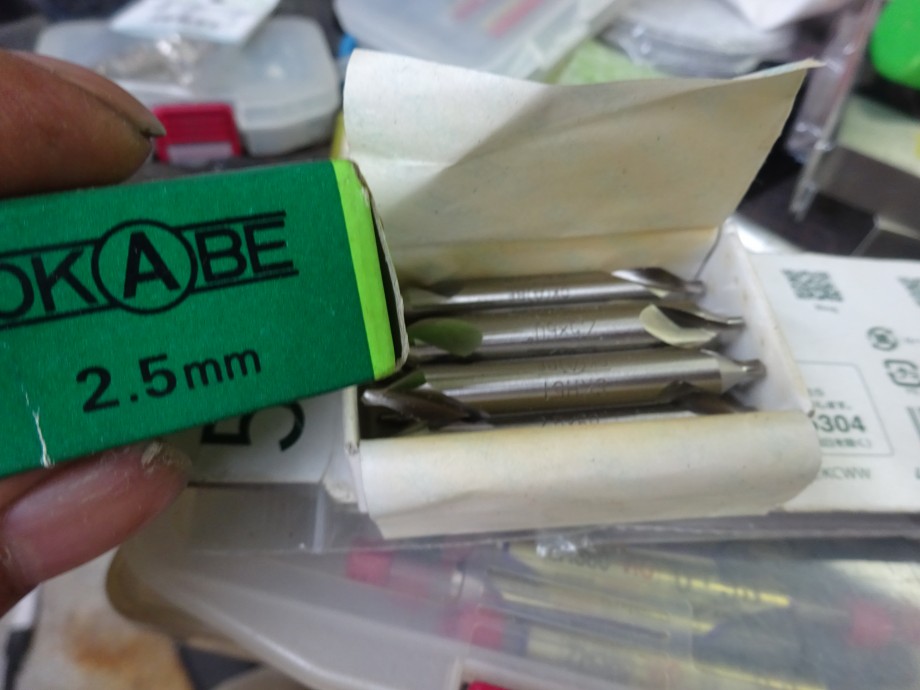

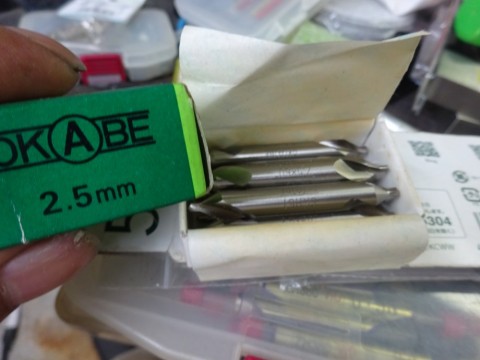

Ｍ3ネジを切るので新品の2.5ｍｍのセンタードリルを用意。

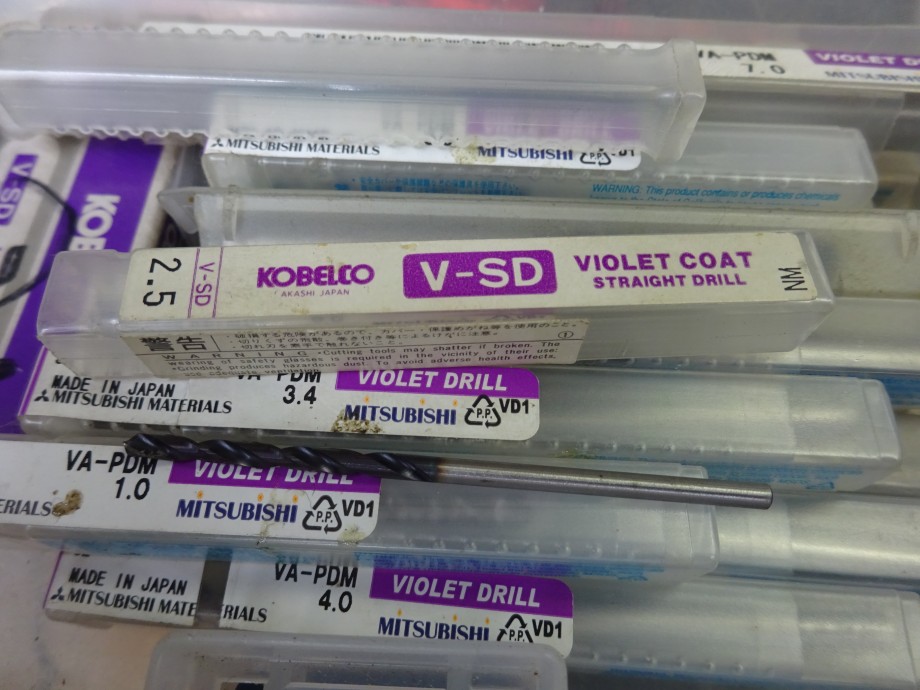

Φ2.5ｍｍのＳＤドリルで下穴を空けるのだが、折れた･･･、それで、探し回り2.5ｍｍのコバルトハイスドリルを見つけて何とか加工した。

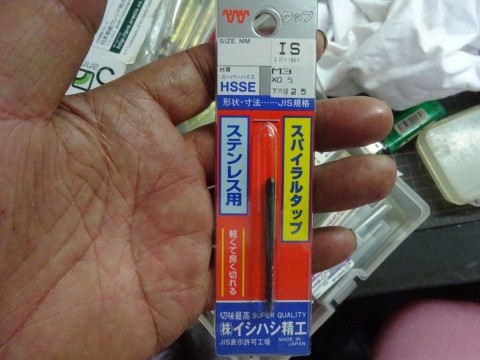

ステンレス用Ｍ3タップなど、手持ちに無いのでネットで注文した。

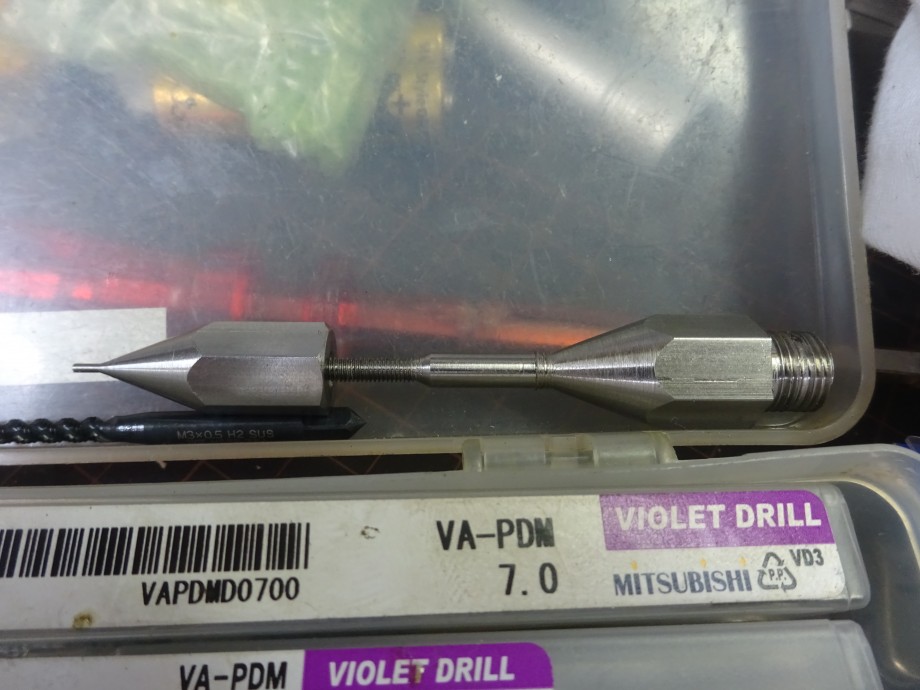

こうなった。
しかし、これでは漏れるのでオプションを作る。

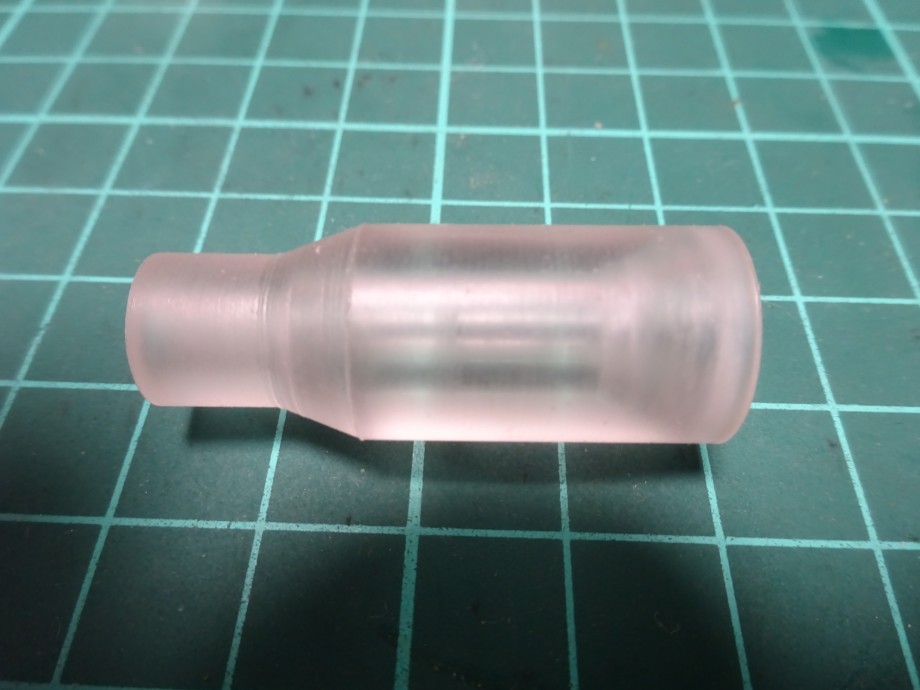

ポリカーボネイトでライフルの薬莢のような形状に削り出し。
こうなった。

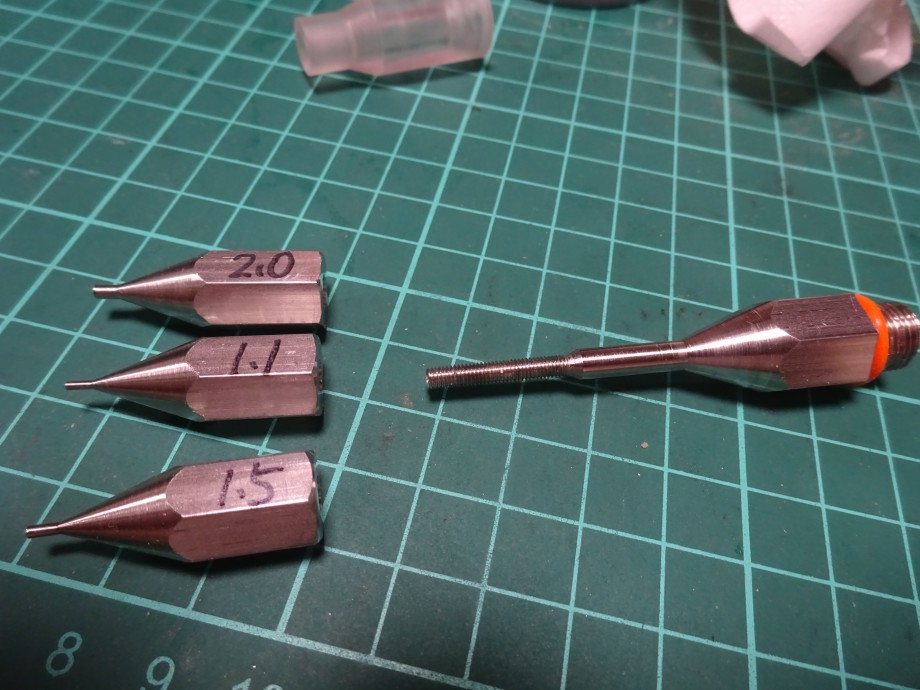

中心の部品はコレ。
先端のみ、付け替えるタイプだ。
疑問に思いながら、製作していた。
もう、コレが終わったら受けないことにしよう。
ノズルの斜めのテーパーが上手く削れない。
それで時間は掛かったがサブ刃物台を傾斜した。
メイン刃物台を傾斜すると色々と調整が面倒なのでサブ刃物台は便利だ。
通常品とは違うので素材も注文しなければならなかった。(´;ω;｀)
最初はこのように段々に粗削りする。
そして、逆転してサブ刃物台で仕上げる。
先に外径を仕上げないと先端が曲がって逃げて寸法だ出せない。

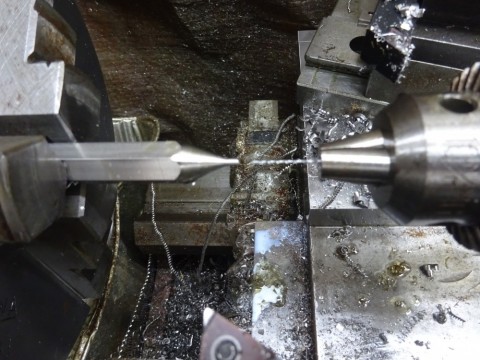

外径を仕上げて極細センタードリルで中心を決める。
センタードリルを先に入れないと極細ドリルは逃げて曲がった穴になってしまう。

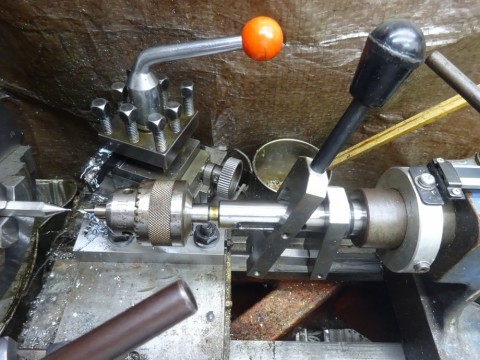

このドリルチャックは前後がフリーで動かせる特殊品。

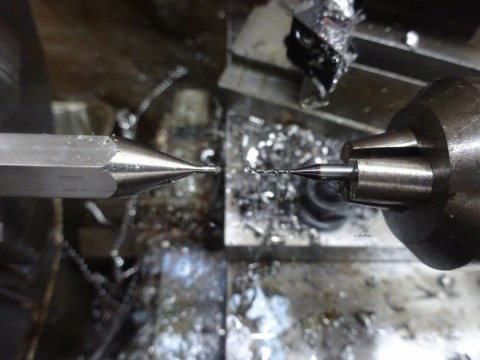

切り屑の排出の為、少し開けたら戻すを繰り返す。
これは元は全然取れてない。
今回は極細ノズルを欲しいと言うが、超硬ドリルが無い。
このﾄﾞﾘﾙを使う。
折れた！(´;ω;｀)
めげずに作り直す。
このﾄﾞﾘﾙは超硬ドリルΦ0.8ｍｍ、このサイズは手持ちにあるので何とかなる。

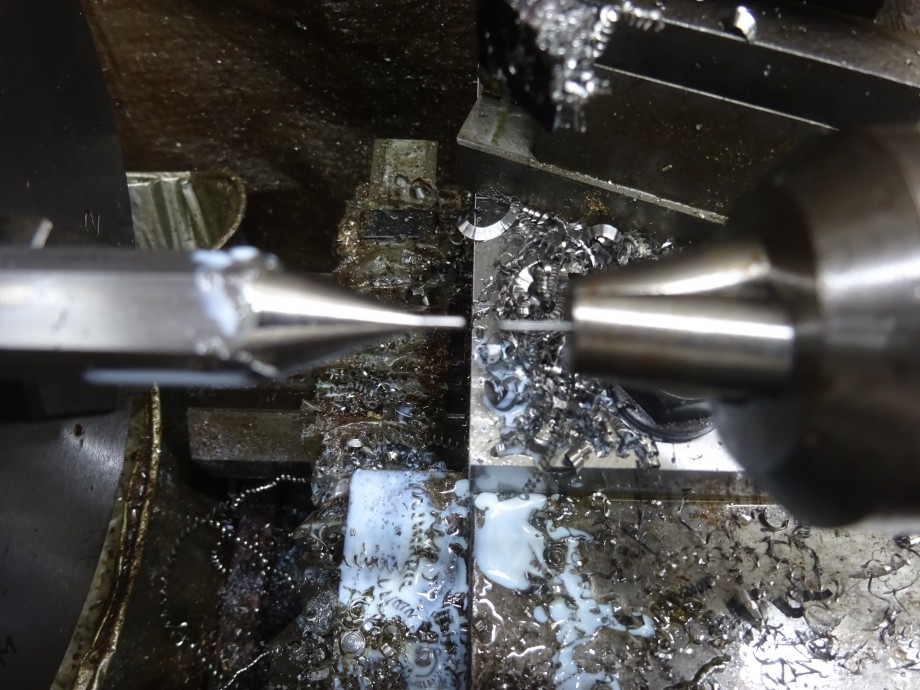

無事、Φ0.8ｍｍの穴が空いた。
次はΦ0.7ｍｍ超硬ドリル、
これは高額な物なので1本しか無い。
無事、Φ0.7ｍｍの穴が空いた。
こんな超硬ドリルを使った。
再度、Φ0.6ｍｍに挑戦したが、折れた･･･(´;ω;｀)
その後、新しいノズルを削り、Φ0.55ｍｍで成功した。
ノズルの後ろ側を加工する。
Ｍ3ネジを切るので新品の2.5ｍｍのセンタードリルを用意。
Φ2.5ｍｍのＳＤドリルで下穴を空けるのだが、折れた･･･、それで、探し回り2.5ｍｍのコバルトハイスドリルを見つけて何とか加工した。

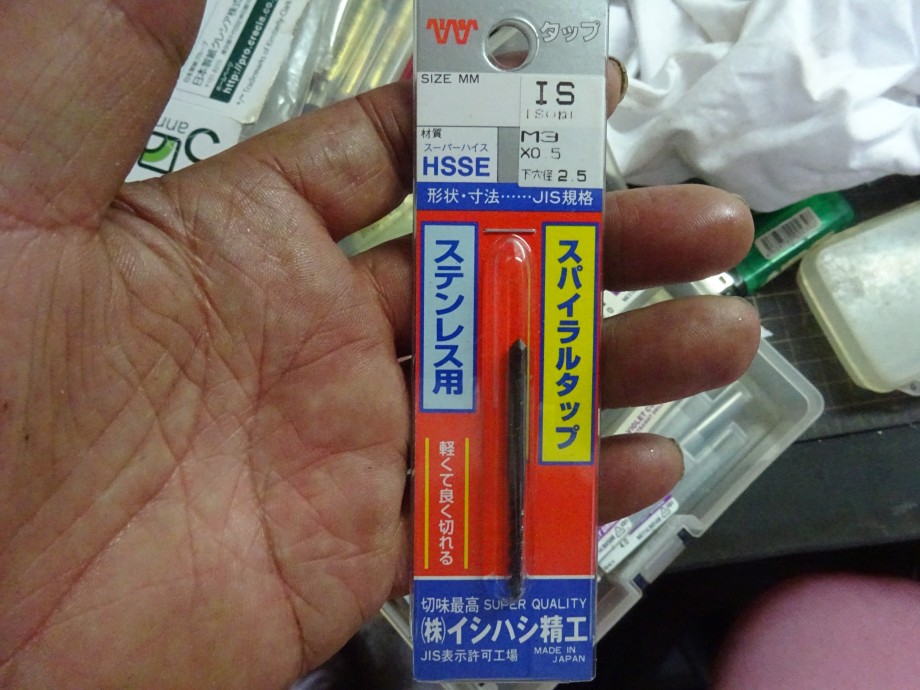

ステンレス用Ｍ3タップなど、手持ちに無いのでネットで注文した。

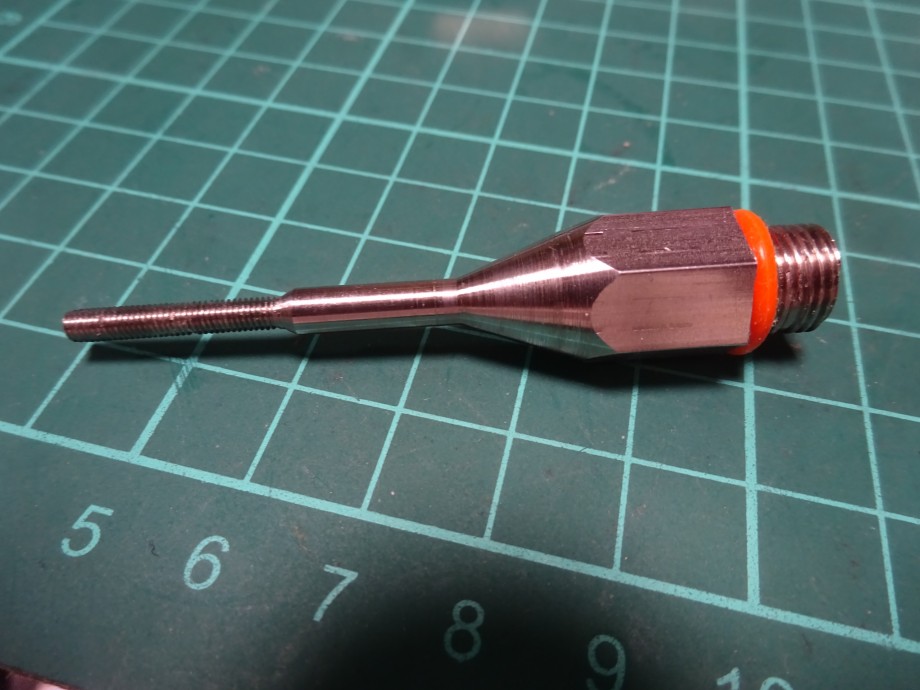

こうなった。
しかし、これでは漏れるのでオプションを作る。
ポリカーボネイトでライフルの薬莢のような形状に削り出し。
こうなった。
中心の部品はコレ。
先端のみ、付け替えるタイプだ。
