▼ 電池の長さ
- ジャンル:日記/一般
- (計算＆資料)
電池と言っても、リチュームイオン充電池の話です。
電池の長さには、違いが有ります。
アルカリ電池とエネループなんかは、長さが違い、
エネループが長いらしい。
わざと、規格の限度で作られているとか？
リチュームイオン充電池は、元々、ノートパソコンの電源に使われていた。それをライト用に流用した為、危険を回避する為に保護回路（プロテクト回路）を電池自体に取り付けた。
その為、標準の１８６５０より、長さが長くなってしまった！
１８６５０用ライトに入らない、ジレンマが発生した！

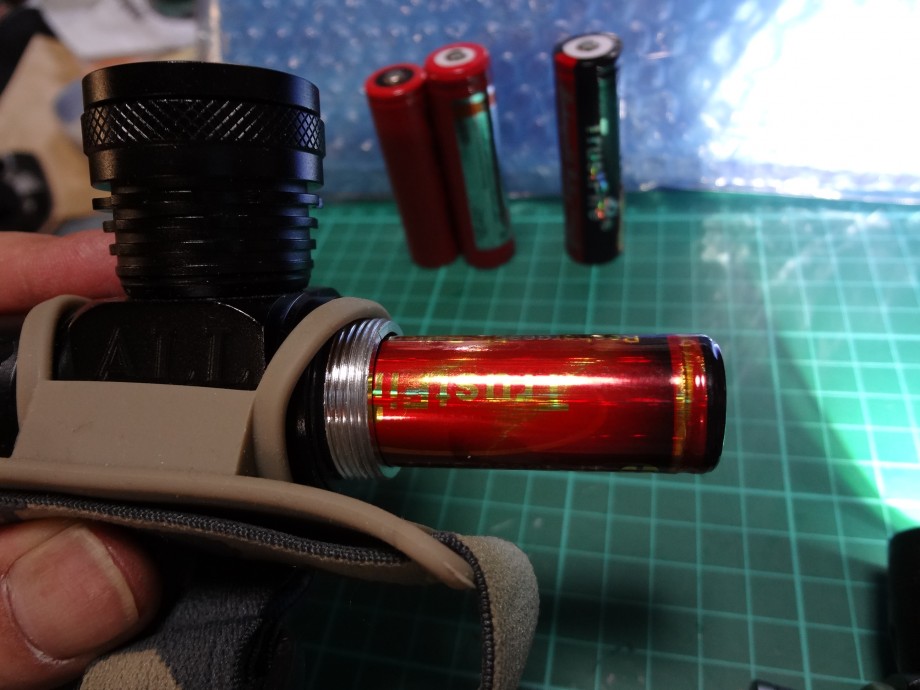

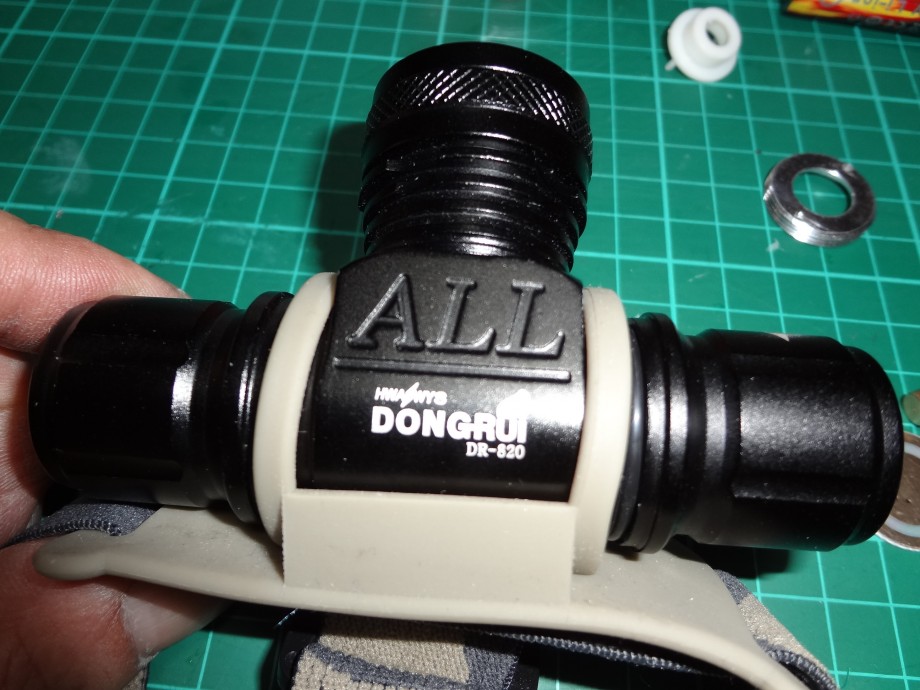

この間、１０００ルーメンに改造したヘッドライトに、
この最新高容量の充電池を入れて見ると・・・
フタが閉まらない！(汗)
そこで、１８６５０充電池の長さを調べて見た。

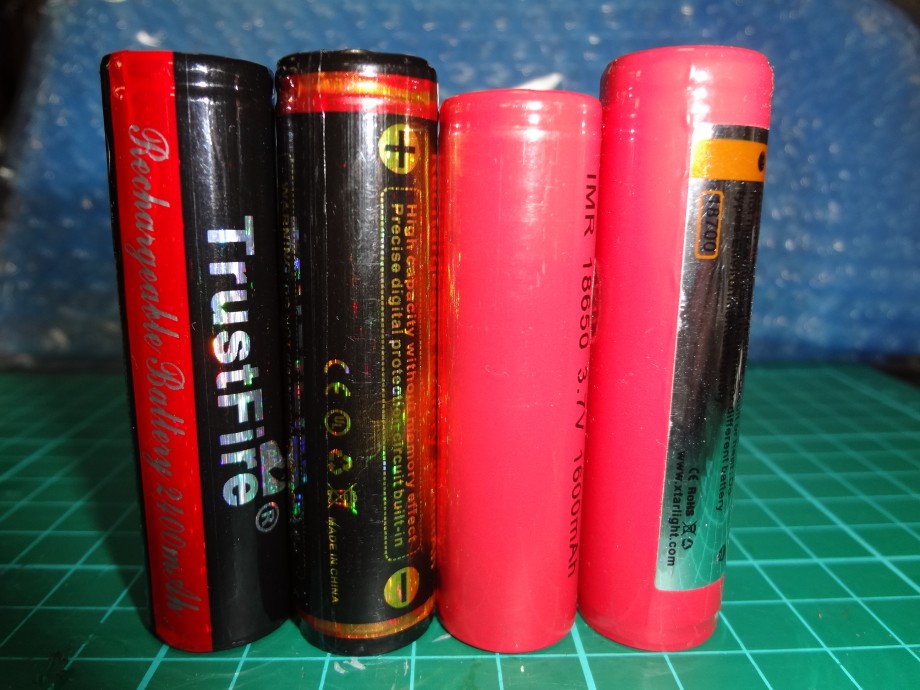

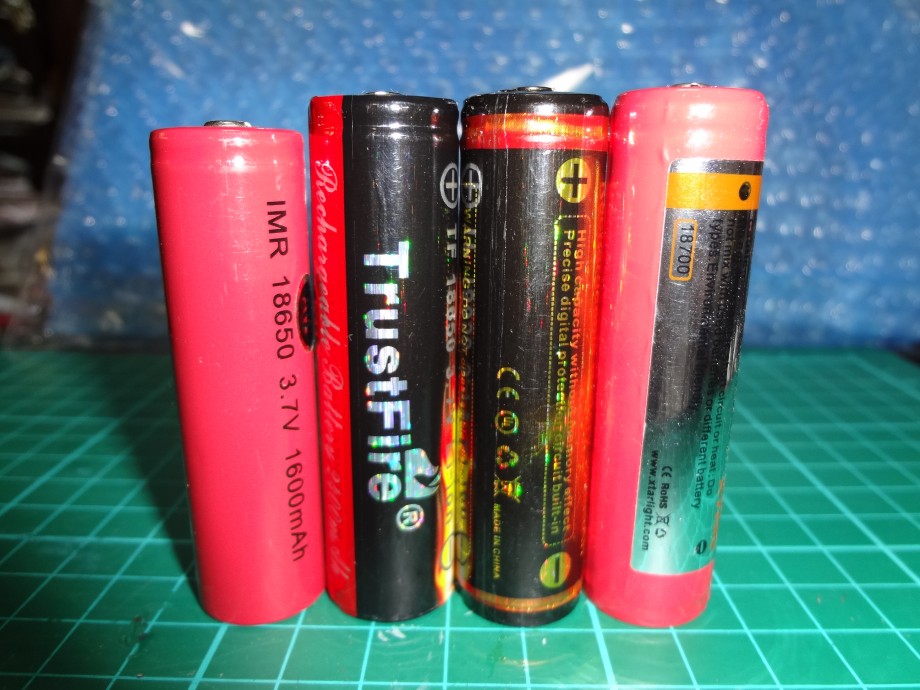

一番左はマンガン系なので、保護回路無し、
中央の２本は、同じトラストファイヤで2400ｍAｈと3000ｍAｈ、一番右は、１８７００。３本共に保護回路付き。
１８６５０とは、外径φ１８ｍｍ、長さ６５ｍｍ円筒型＝０
だから、６５ｍｍが正しい長さ！
測って見る！
デジタルノギスに耐熱テープを貼り付けて、ゼロ合わせした。絶縁しないとショートして、危険です！(笑)

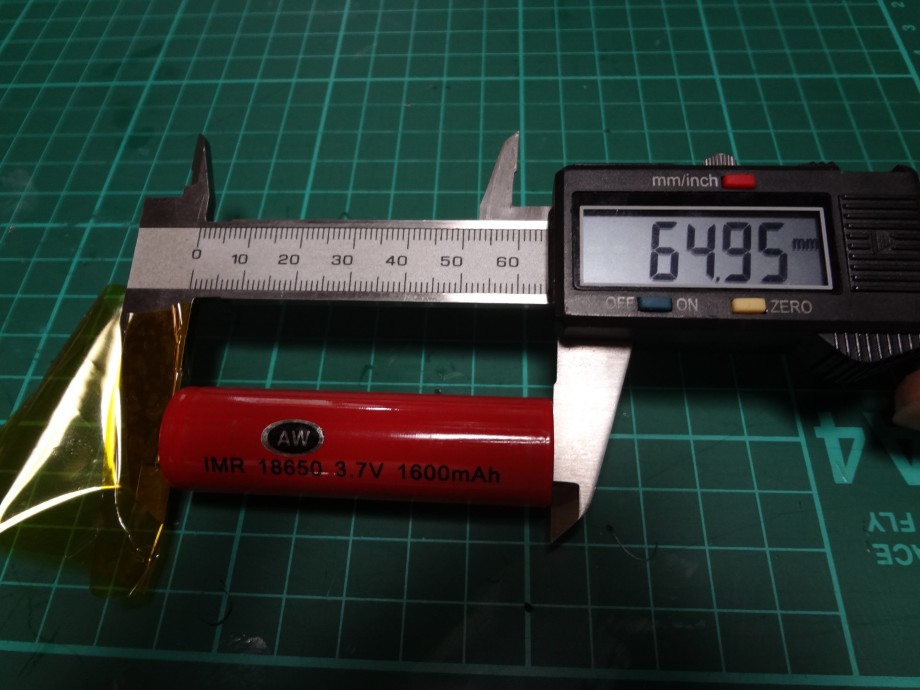

マンガン系１８６５０ ＡＷ ＩＭＲ１８６５０
これは、合格！

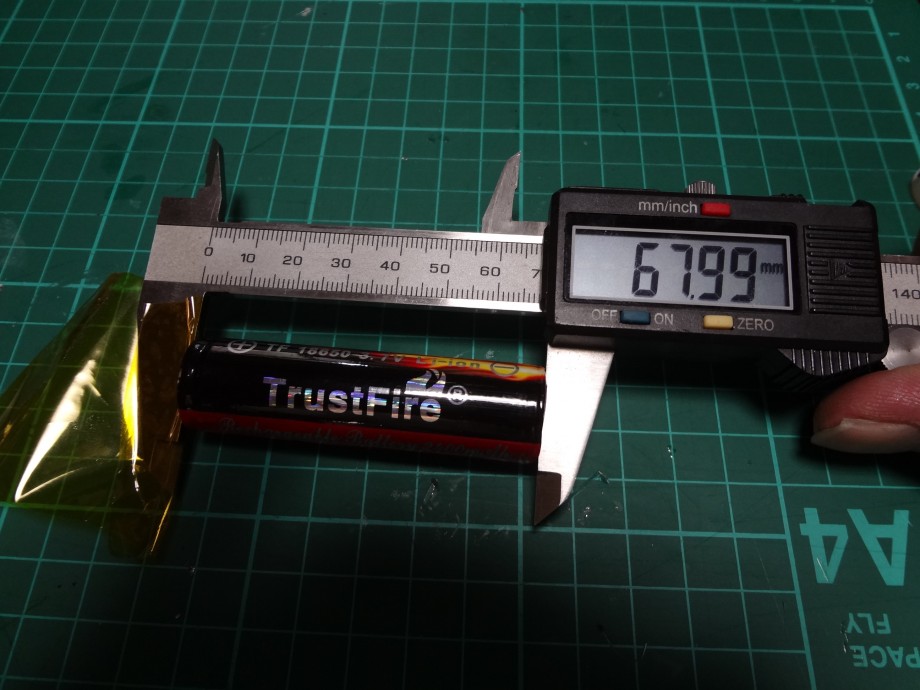

トラストファイヤ 保護回路付き2400ｍＡｈ
３ｍｍ長い！

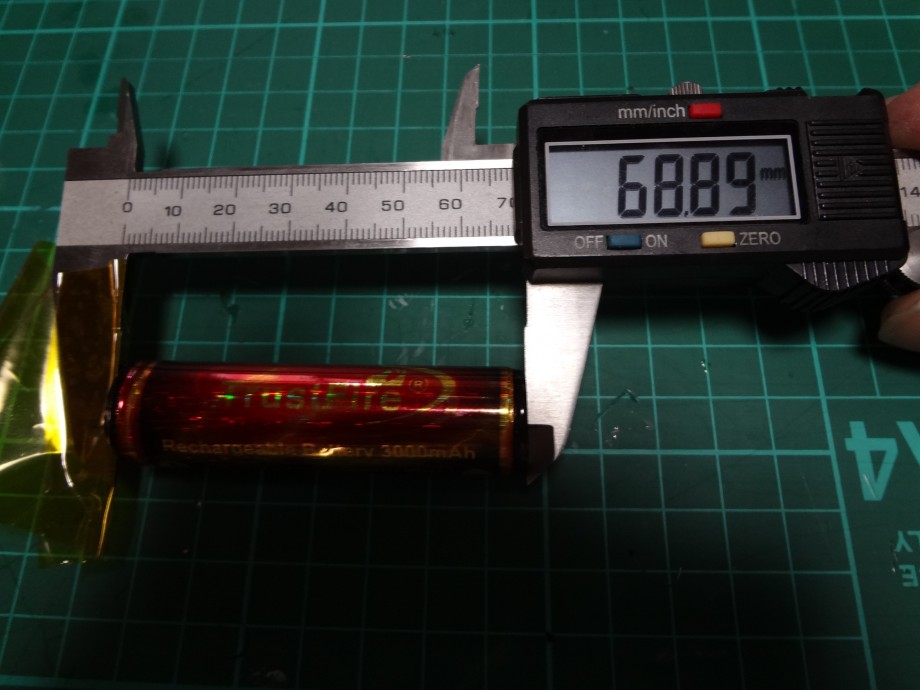

トラストファイヤ 保護回路付き3000ｍＡｈ
ほぼ、４ｍｍ長い！(汗)

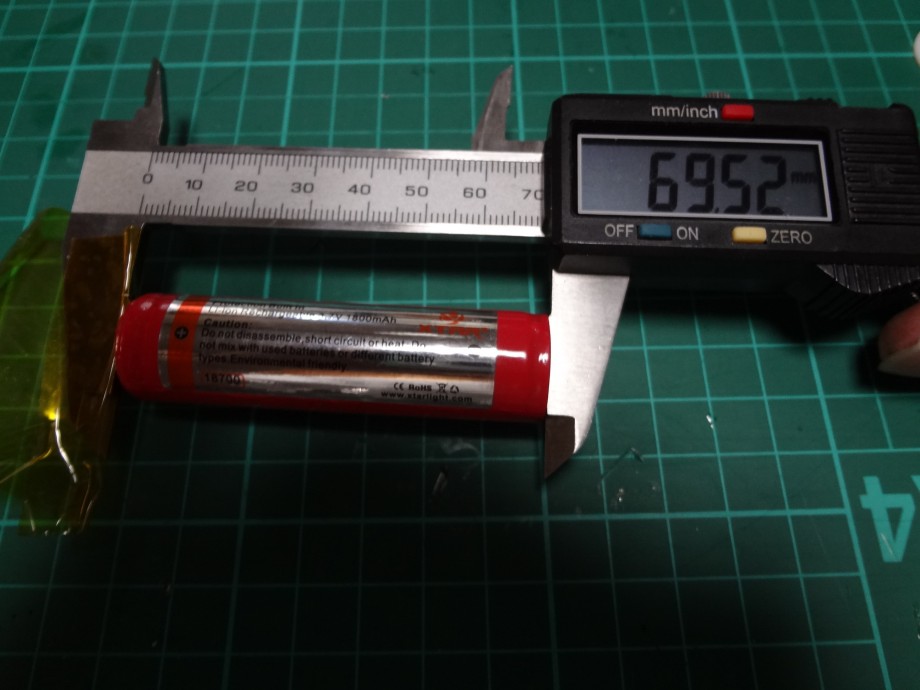

ＸＴＡＲ 保護回路付き １８７００ １８００ｍＡｈ
これは、７０ｍｍなので、０．５ｍｍ短いが合格！
同じ１８６５０でも、一番長い物と比べるとこんなに違う！
スイッチを改造して、どれでも入るように出来ないか？

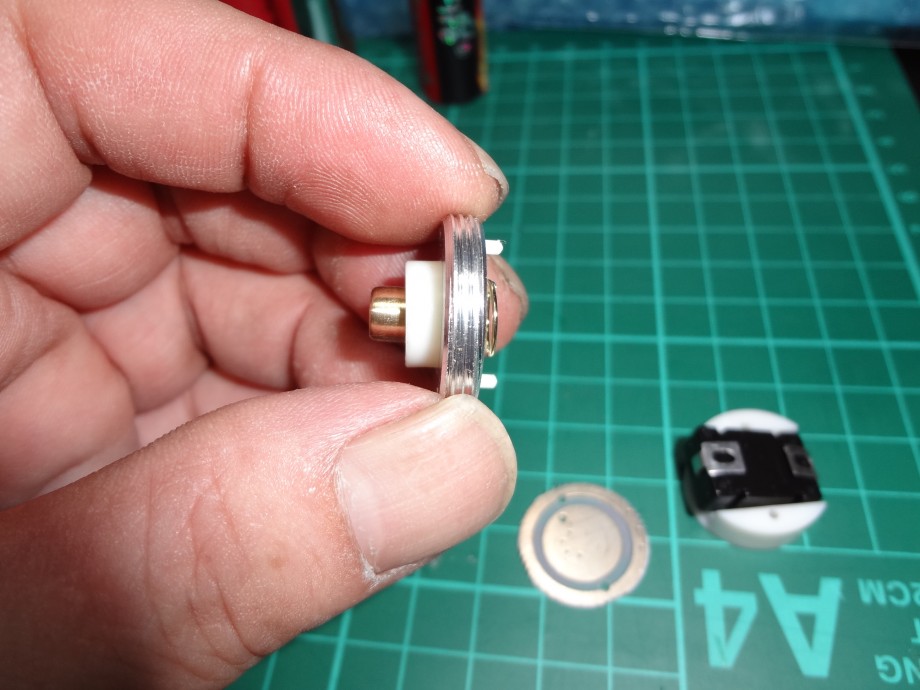

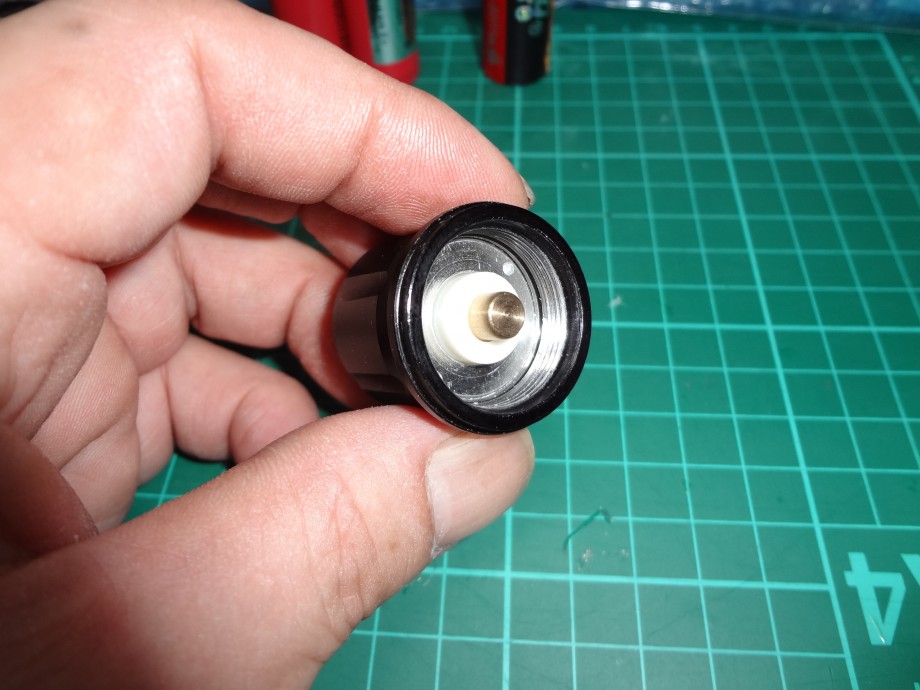

分解して見るとこんな感じ。

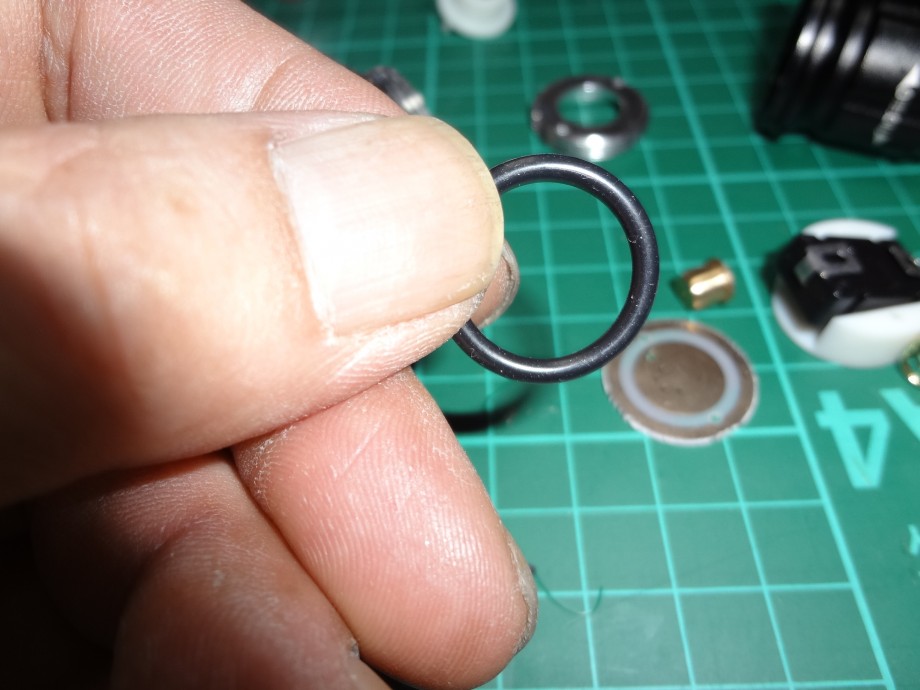

考えていたら、Ｏリングが、目に付いた！(笑)

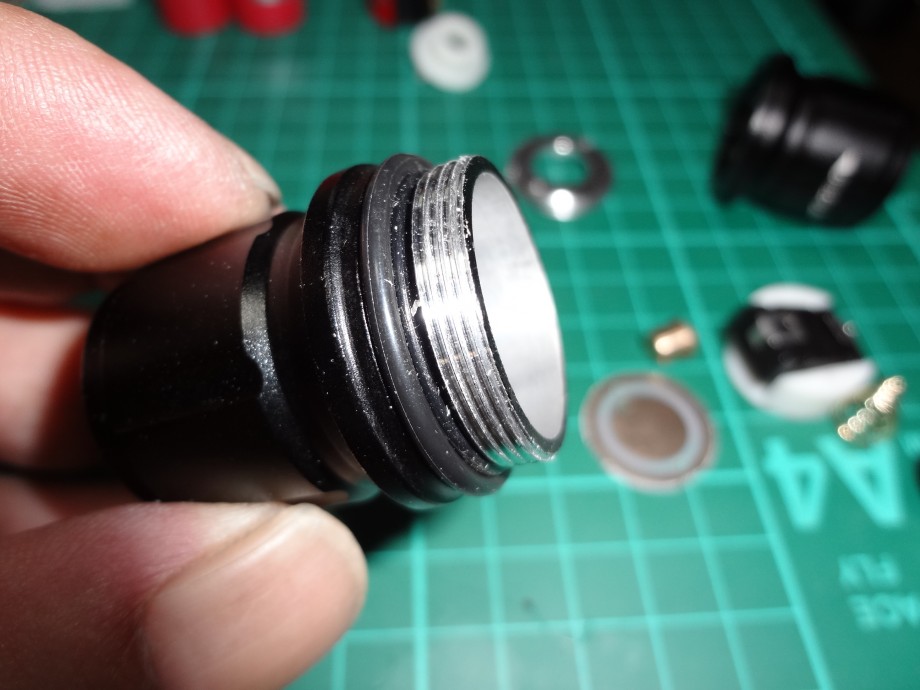

Ｏリングをはめて見た！ 上手く行きそう！(笑)
判りにくいが、両側にＯリングを装着！
これで、１８７００でも、入るようになった！(笑)
電池の長さには、違いが有ります。
アルカリ電池とエネループなんかは、長さが違い、
エネループが長いらしい。
わざと、規格の限度で作られているとか？
リチュームイオン充電池は、元々、ノートパソコンの電源に使われていた。それをライト用に流用した為、危険を回避する為に保護回路（プロテクト回路）を電池自体に取り付けた。
その為、標準の１８６５０より、長さが長くなってしまった！
１８６５０用ライトに入らない、ジレンマが発生した！
この間、１０００ルーメンに改造したヘッドライトに、
この最新高容量の充電池を入れて見ると・・・
フタが閉まらない！(汗)
そこで、１８６５０充電池の長さを調べて見た。
一番左はマンガン系なので、保護回路無し、
中央の２本は、同じトラストファイヤで2400ｍAｈと3000ｍAｈ、一番右は、１８７００。３本共に保護回路付き。
１８６５０とは、外径φ１８ｍｍ、長さ６５ｍｍ円筒型＝０
だから、６５ｍｍが正しい長さ！
測って見る！
デジタルノギスに耐熱テープを貼り付けて、ゼロ合わせした。絶縁しないとショートして、危険です！(笑)
マンガン系１８６５０ ＡＷ ＩＭＲ１８６５０
これは、合格！
トラストファイヤ 保護回路付き2400ｍＡｈ
３ｍｍ長い！
トラストファイヤ 保護回路付き3000ｍＡｈ
ほぼ、４ｍｍ長い！(汗)

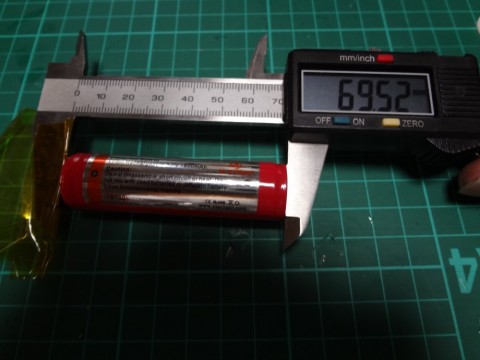

ＸＴＡＲ 保護回路付き １８７００ １８００ｍＡｈ
これは、７０ｍｍなので、０．５ｍｍ短いが合格！
同じ１８６５０でも、一番長い物と比べるとこんなに違う！
スイッチを改造して、どれでも入るように出来ないか？
分解して見るとこんな感じ。
考えていたら、Ｏリングが、目に付いた！(笑)
Ｏリングをはめて見た！ 上手く行きそう！(笑)

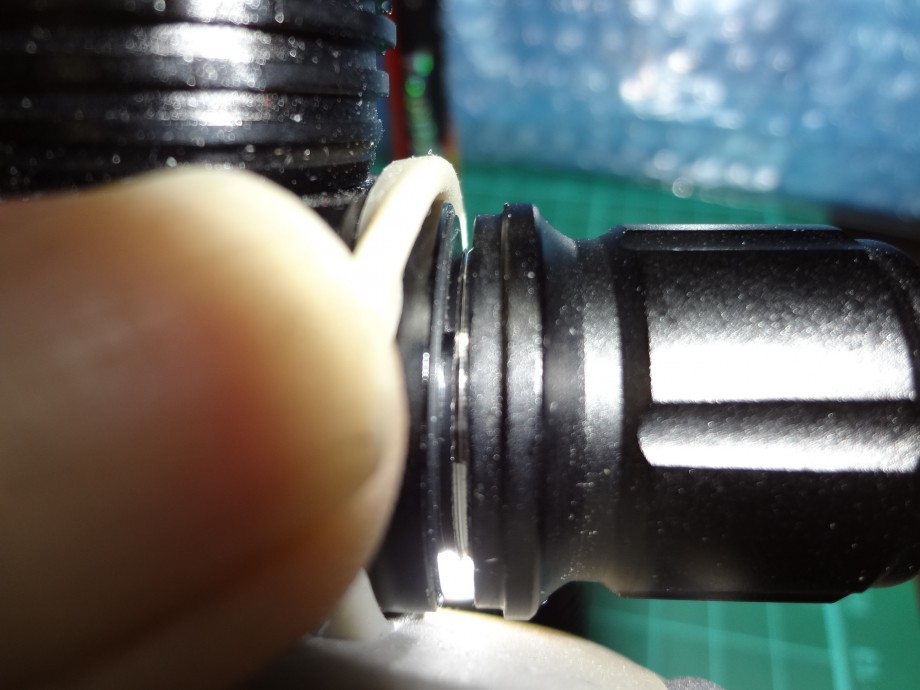

判りにくいが、両側にＯリングを装着！
これで、１８７００でも、入るようになった！(笑)
