▼ ライト断線修理

先日断線したライト、時間があったので修理してみた。

先ず、断線に関しては、硬い部分との接点近くが一番起こりやすい。

LEDライトであれば、ライトから出てる部分と、バッテリーケースから出てる部分。

場所を確定するには、その部分を摘んだり色んな方向に動かしていくと、一瞬ライトが点く。

そしたら、そこが断線部分なので、そこを切断して繋ぎなおせば良い。

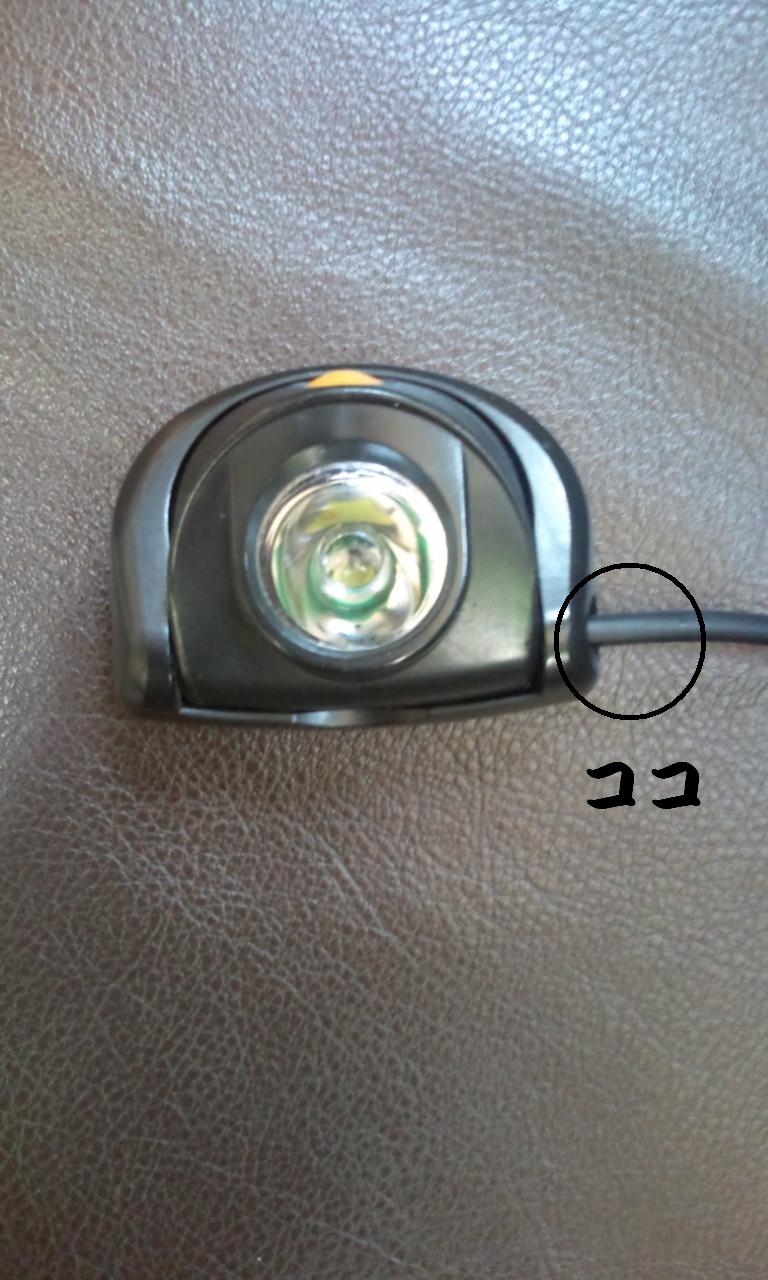

今回は、この部分の断線というのが判明。



そこで、先ずは分解から。

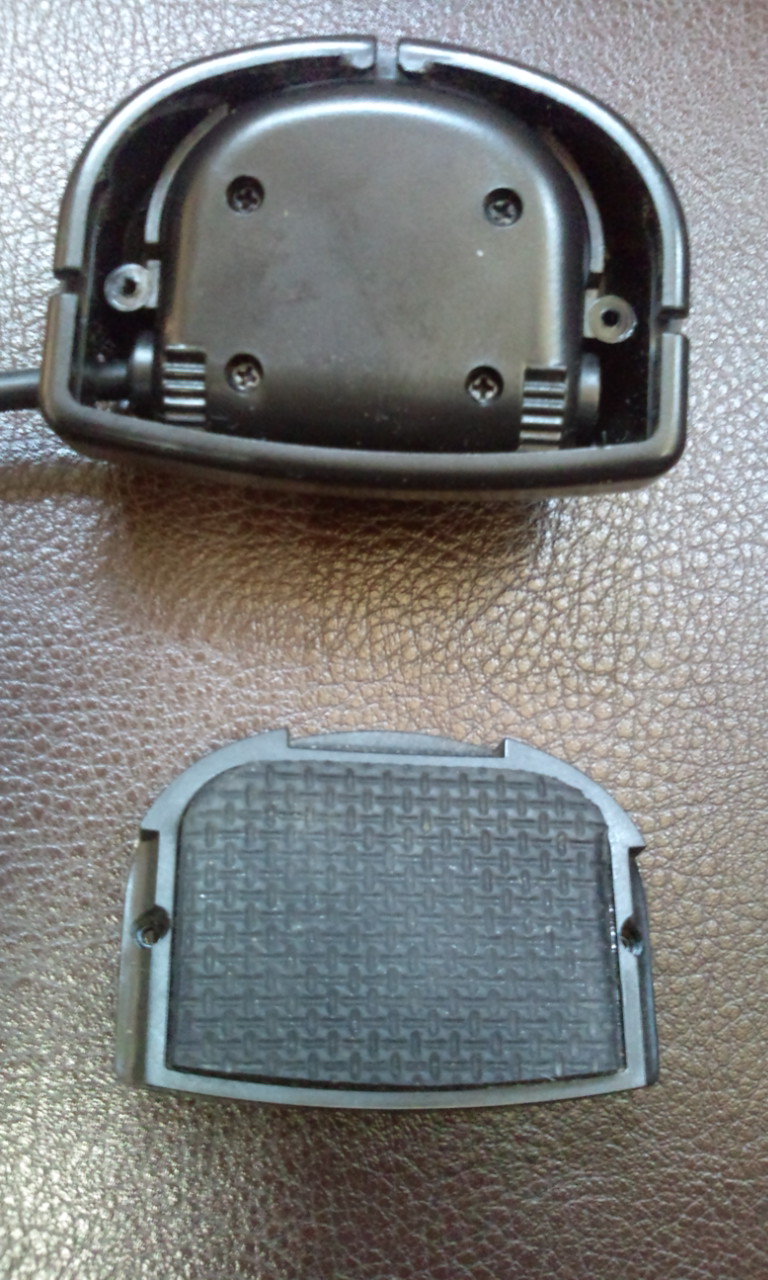

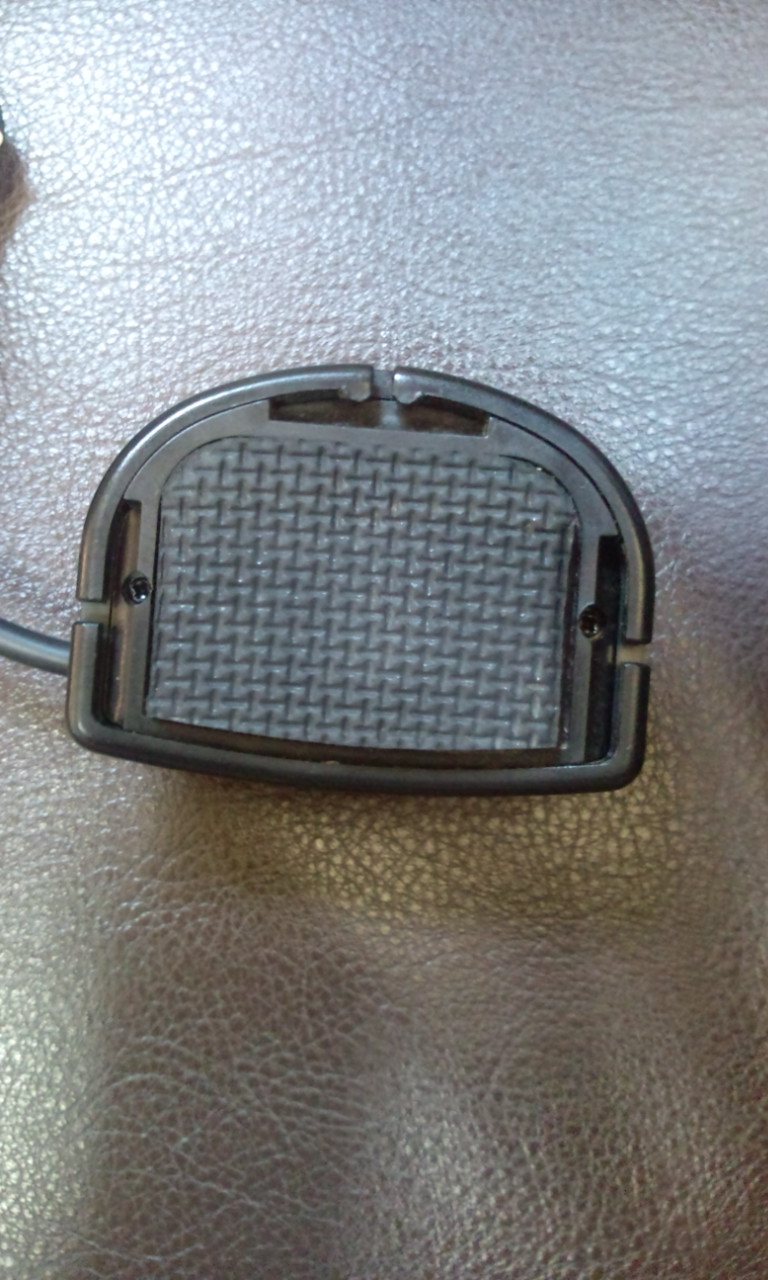

ホルダーの裏の両端にある、2本のネジからスタート。

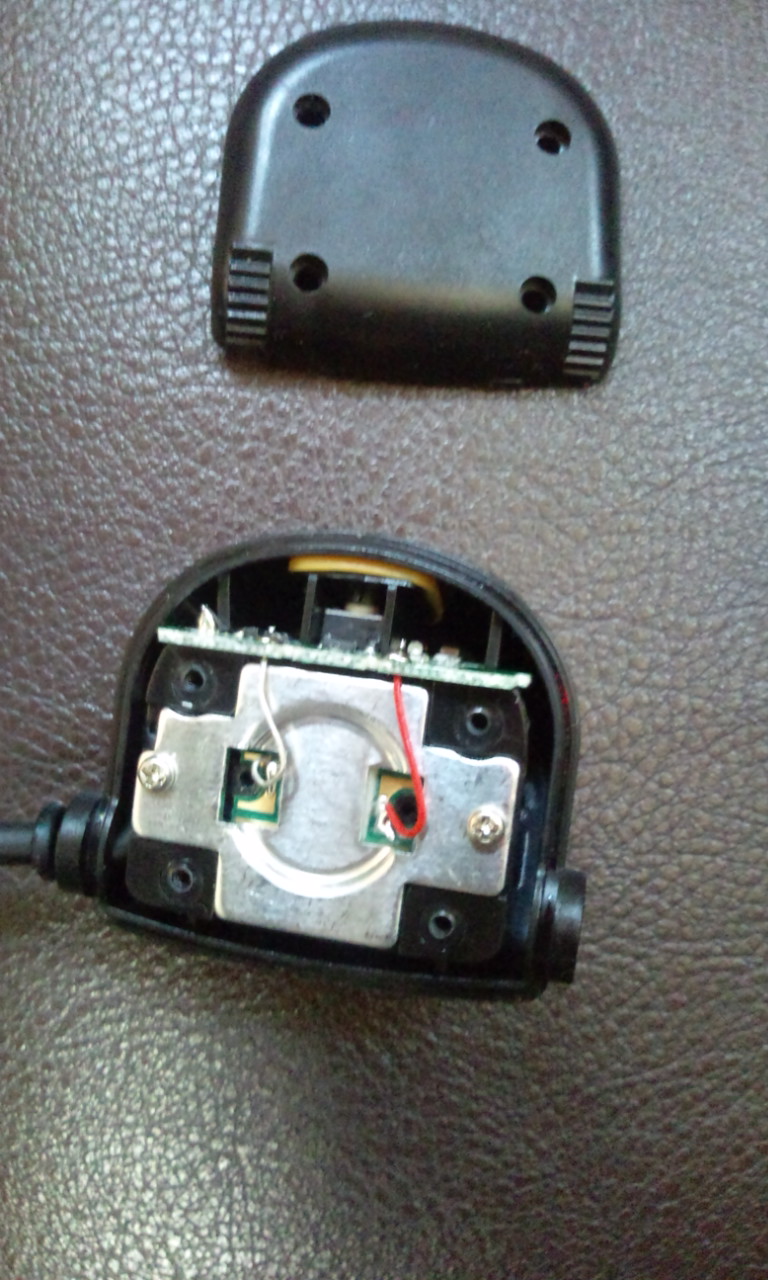

ケース

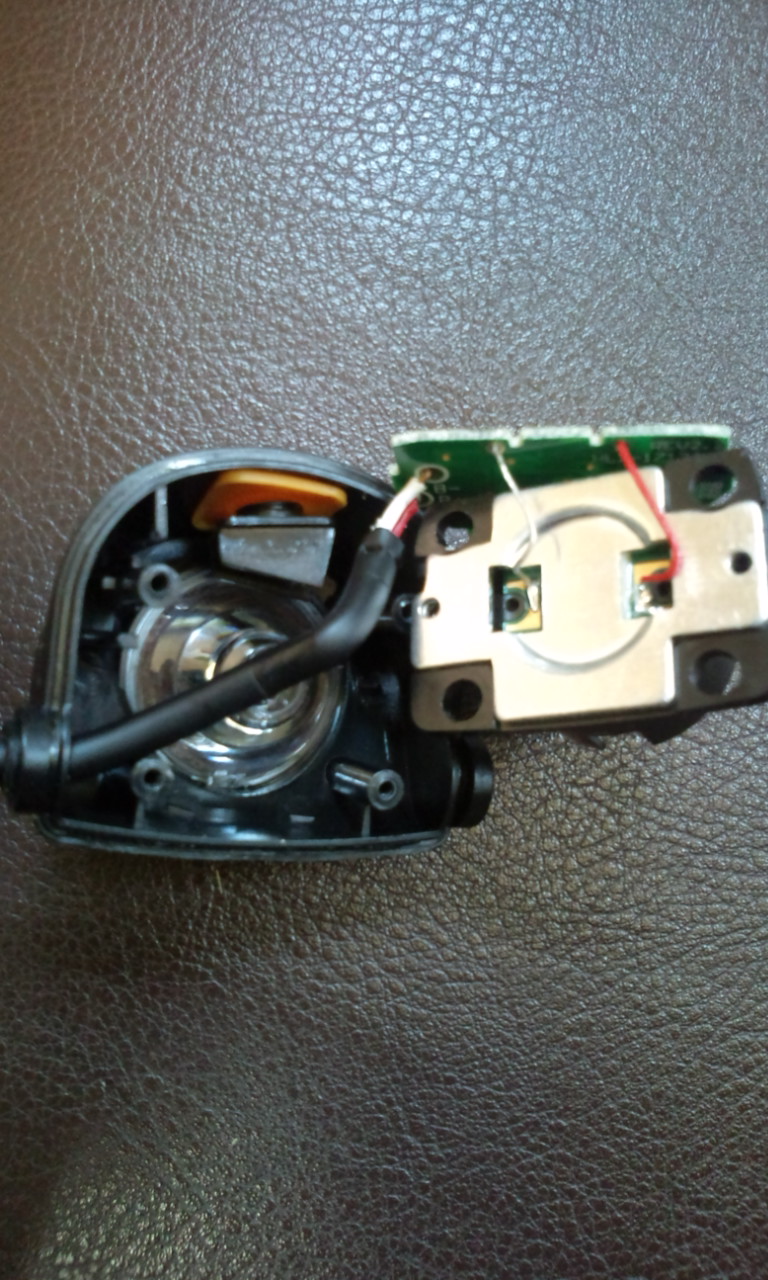

基盤と、順を追ってバラしていく。



こんな簡単な基盤と構造で、何千円も取るのか･･･という話は置いておいてw

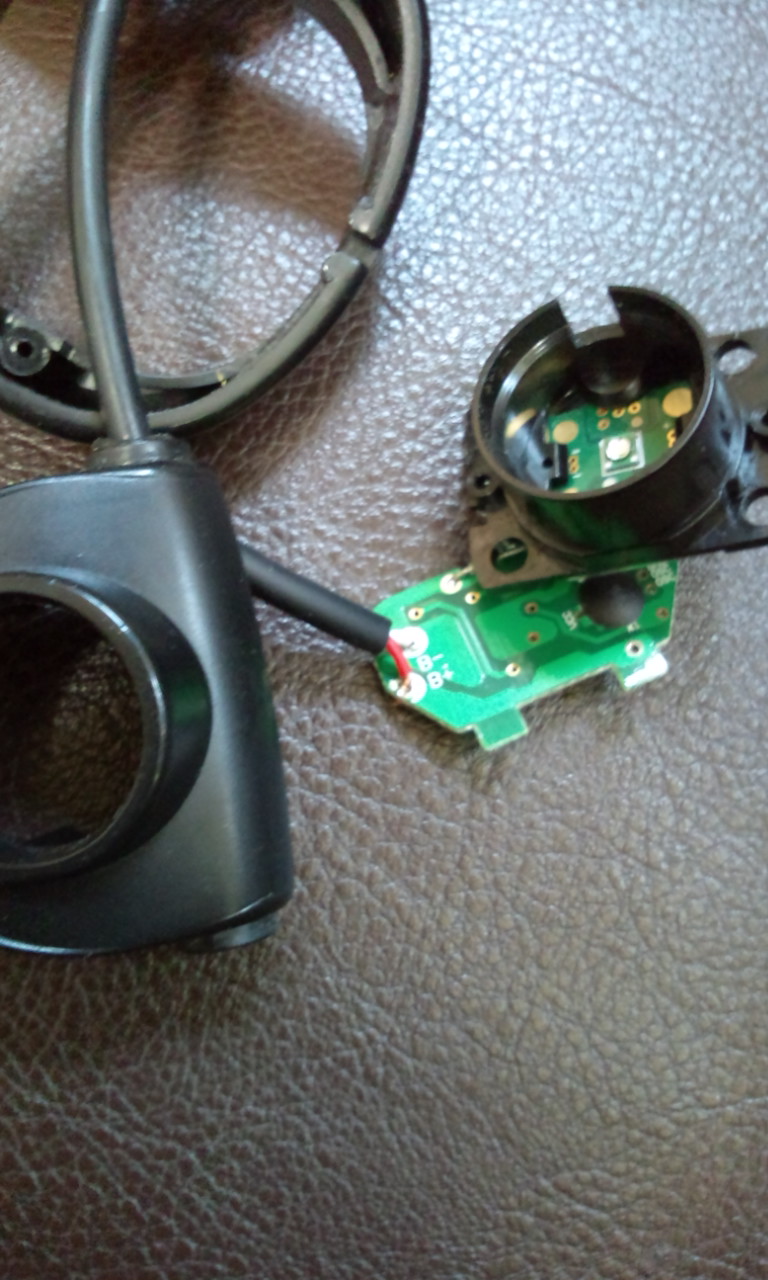

んで、ある程度引っ張り出してから、断線部分のちょい手前を切断。

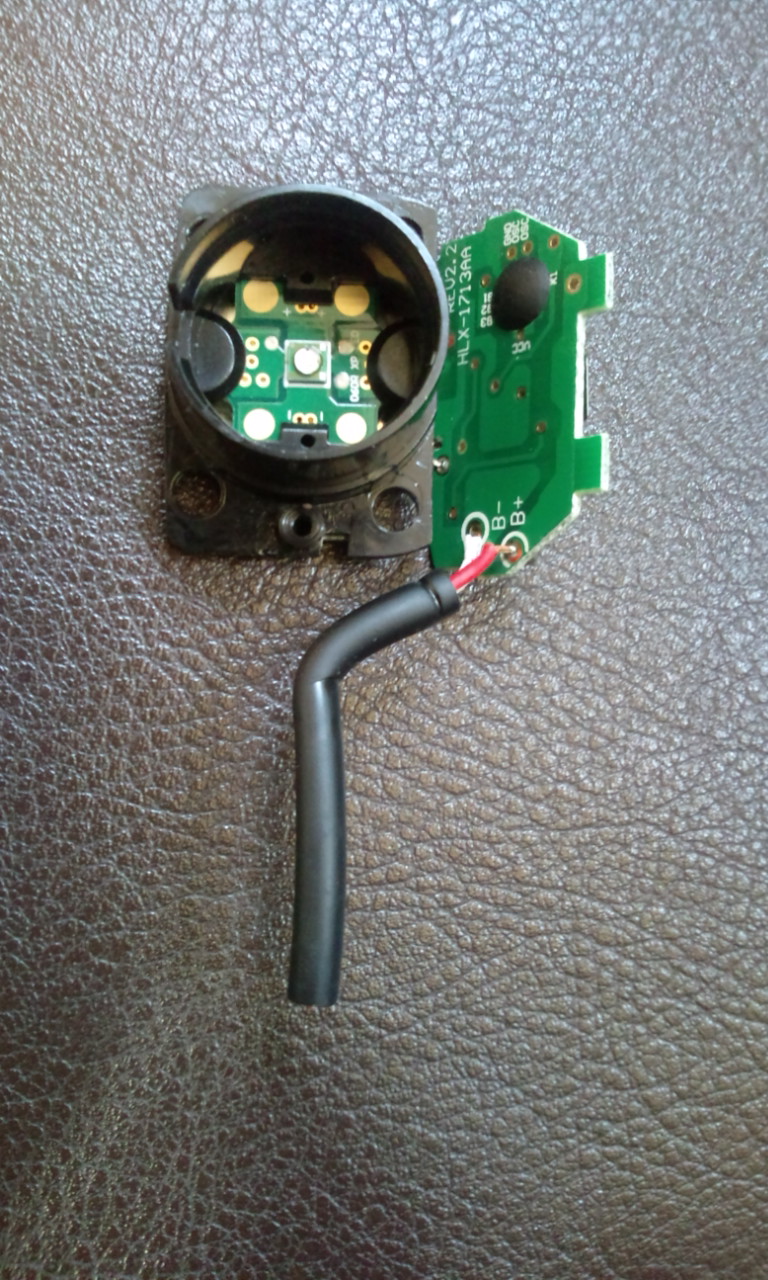

この時、＋と－の位置を確認しておく。

んで、切った部分を外して、半田で繋ぎ直し、先程と逆に組み立てていけばOK。

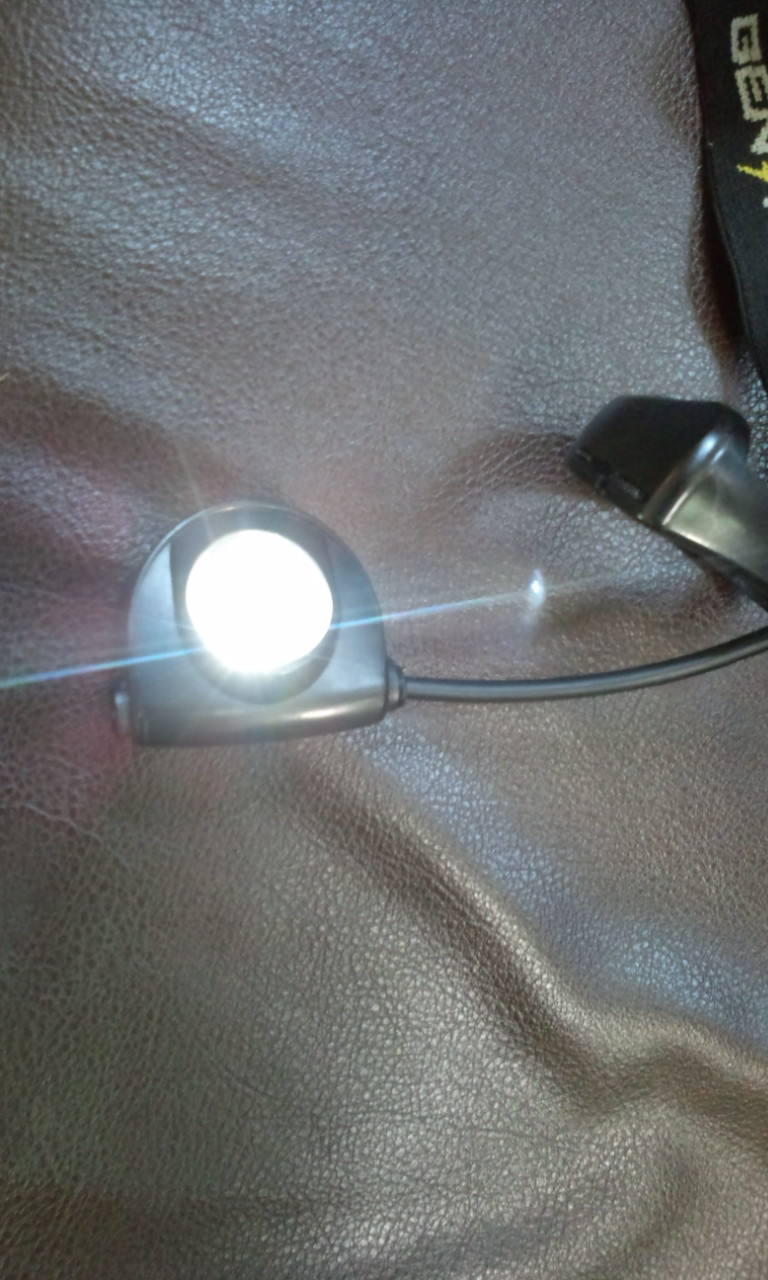

点灯確認♪



この程度なら、5分もあれば修理可能。

これで2000円、メーカーによってはン千円w が浮くなら、やる価値あるんじゃない？


ジェントスもブ○ーデンも、(金額は全く違うけどw) 中身 構造は全く一緒だから、やる事は一緒。

断線してしまった方々、買いなおす前に是非♪



こんな簡単なら、買わなきゃ良かった(爆)
