▼ 600ﾙｰﾒﾝライト完成！
- ジャンル:日記/一般
- (爆光ライト)
少佐さん行き、６００ルーメン ライト最終寸法調整です。
これをやるか、やらないかで、仕上がりが、大きく違います
美容院で、最後にセットをするか、しないかぐらい違いが、有ると考えています。
当然、それなりに難易度が、高く、いい加減な事は、出来ません。全力で、仕上げます。
ここで、失敗すると、今までの苦労は、パアです。
廃却して、作り直しになります。
非常に緊張する作業です！

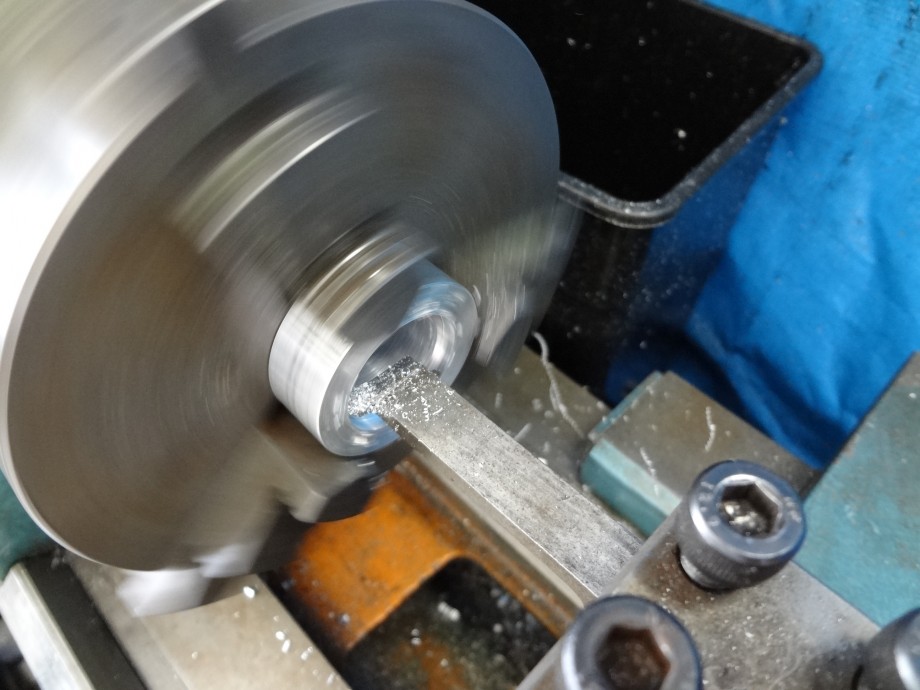

内径の深い物は、ノギスなどの測定器が、届かず、測る事が、出来ない。今回は、深さの調整なので、刃物の位置さえ、決まれば、横に送る事で、切削出来る。

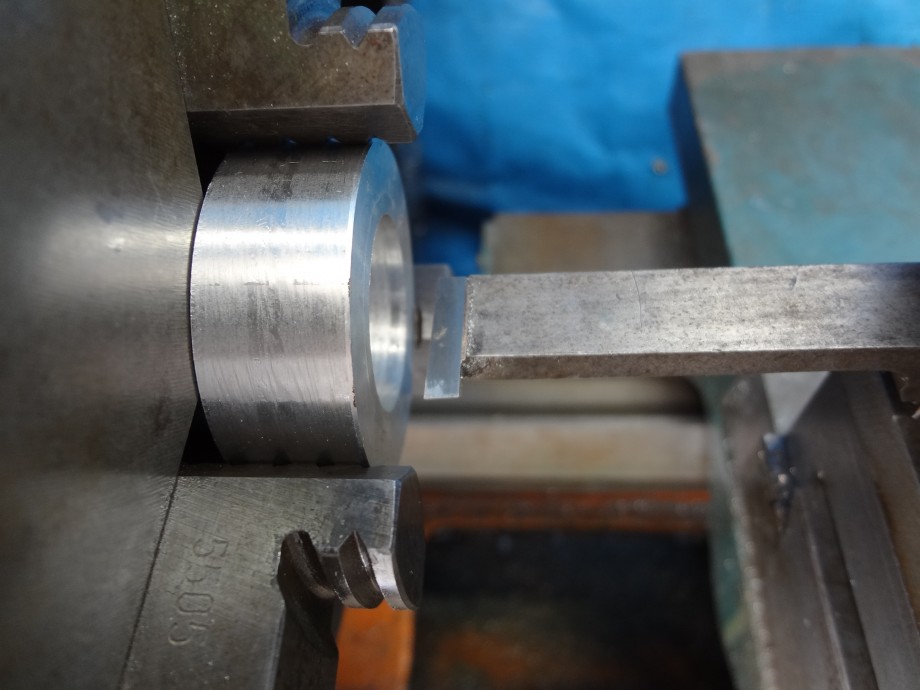

そこで、仮の素材を削り、刃物の位置を決める。
この内径を削り、寸法を出す。
内径の寸法を出したら、

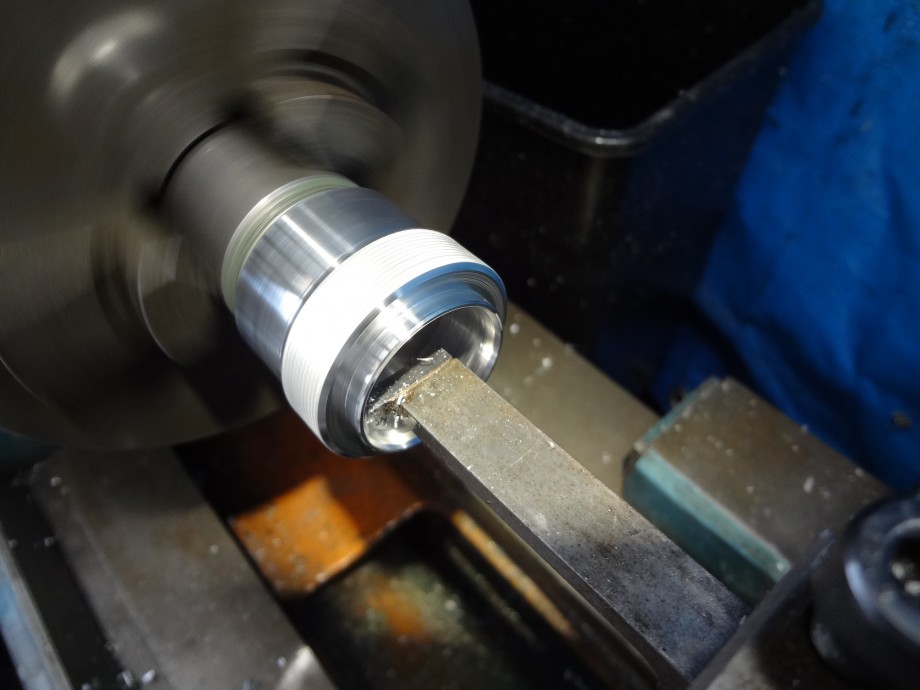

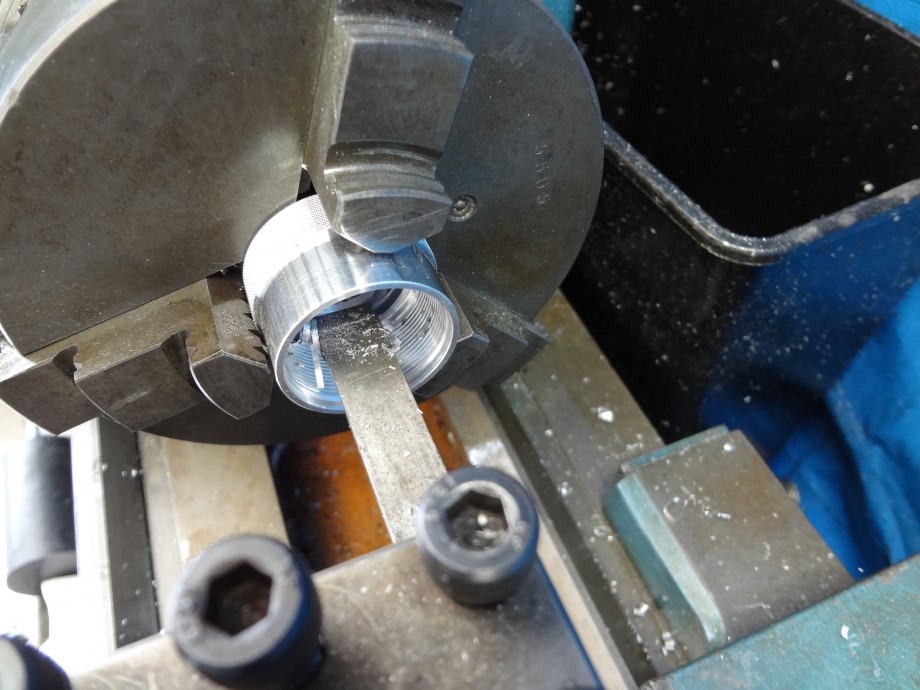

チャックを緩め、製品と付け替えて、希望の深さまで、横送りで、削り、深さを決める。
この時、立て送りの寸法が、狂っていないか、確認する為、送りのダイヤルをゼロに合わせておくと良い。
測定・切削を幾度と無く、繰り返して、寸法を出します。
簡単に書いていますが、ここまでで、数時間を要しました
そうこうしていたら、あれっ？
なんだぁ？？？
車庫から、カメが、見えたので、写真を撮って来た。(笑)
大きいのが、１匹とその奥に４匹が、立てに並んで、
逃げて行った！(笑)
ジタバグでも、投げて、釣ってやろうか！
時間が、勿体無いので、戻る事にした。

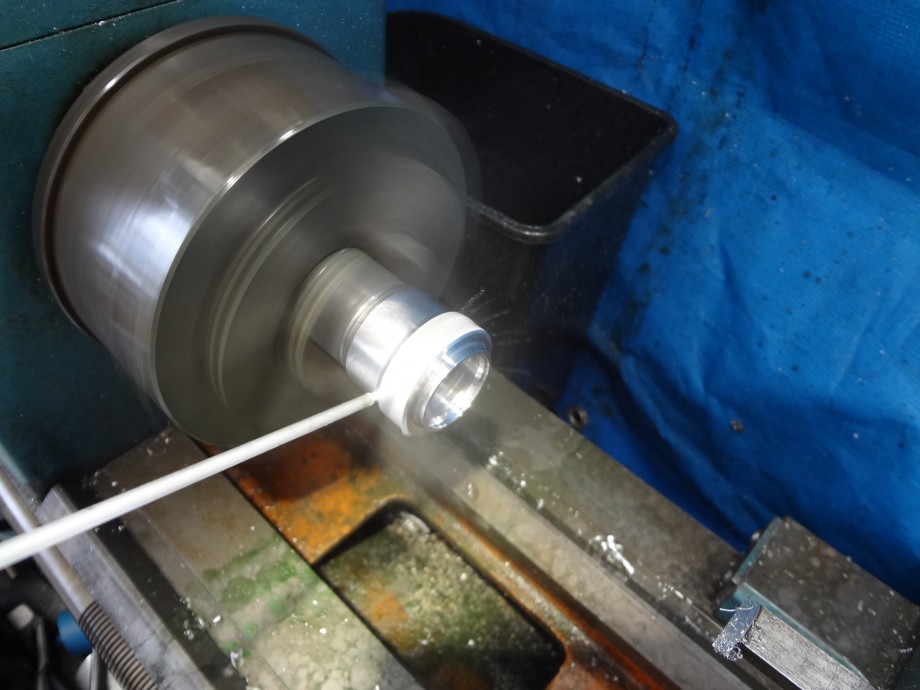

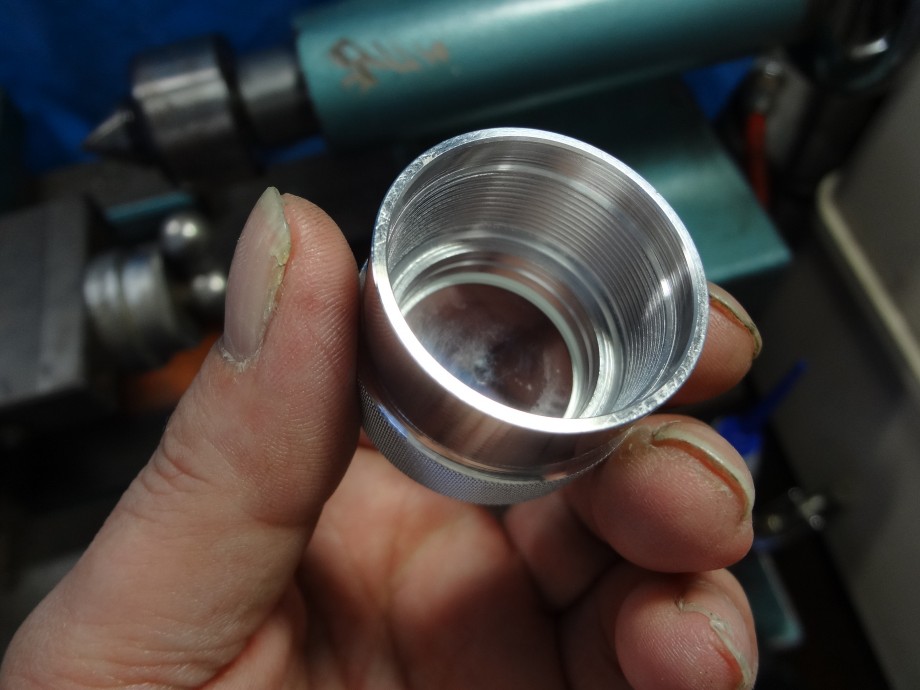

前側のバリを落とし、

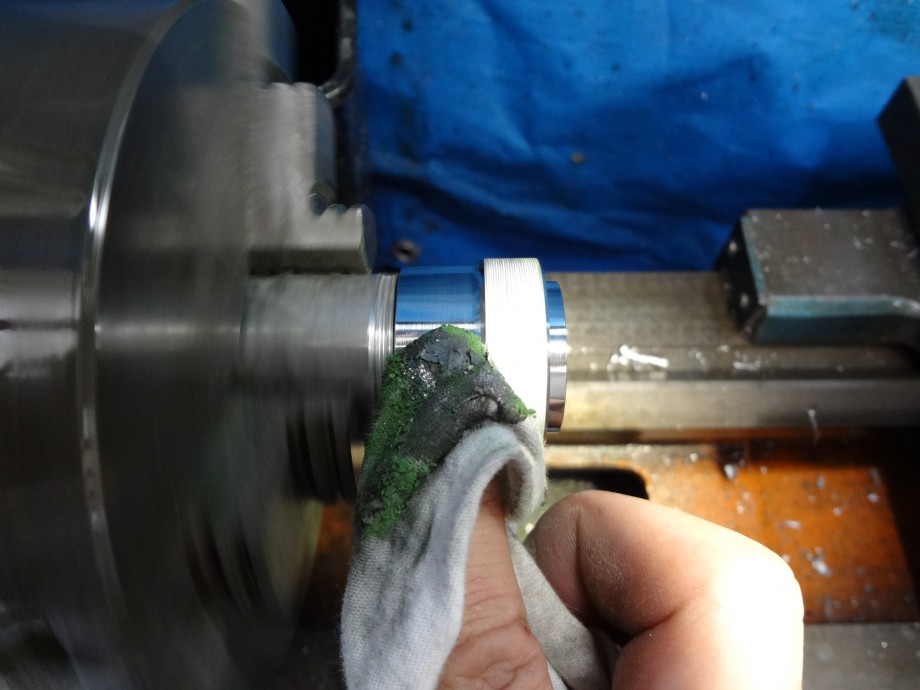

青棒で、磨き、

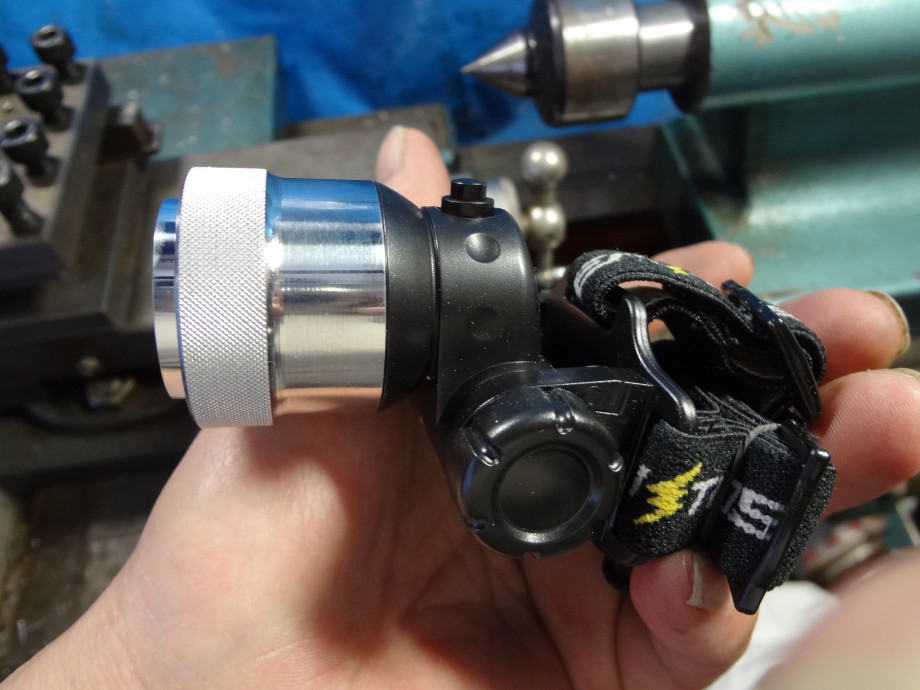

洗浄スプレーで、洗い、本体に全部の部品を組み付けて

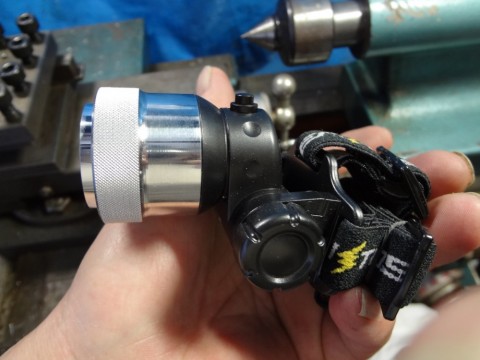

確認します。
この手順を２回やりました。(笑)
次に、ＡＲ ＵＣＬガラスレンズの交換作業です。

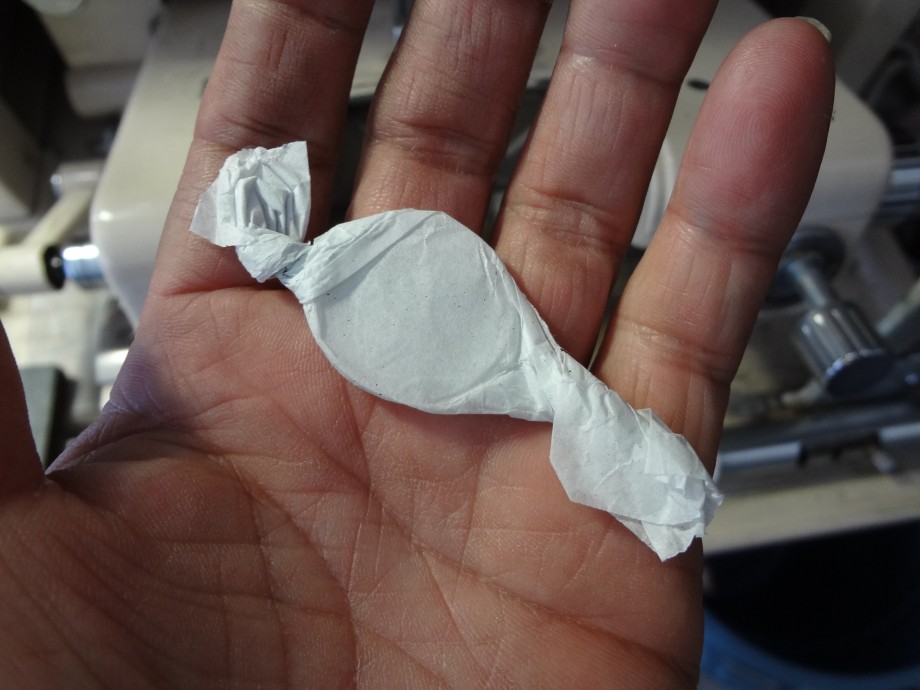

キャンディーじゃ無いです。ＡＲ ＵＣＬガラスレンズです。
これは、１枚７００円＋送料でした。安物では、無く、
ライト用のチューニングパーツです。
コーティングにキズが、有ったので、新しいレンズを削る

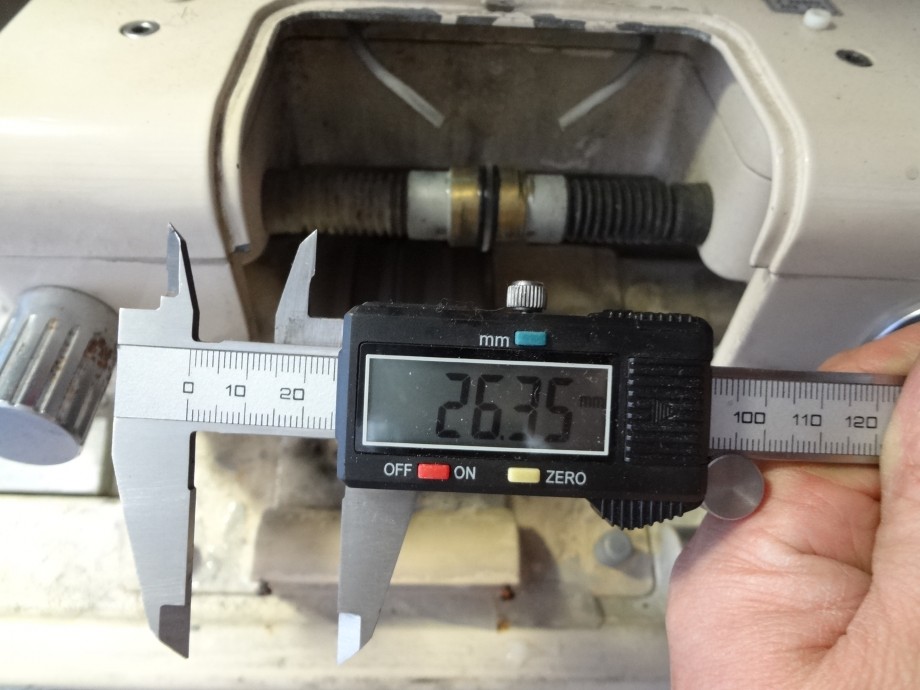

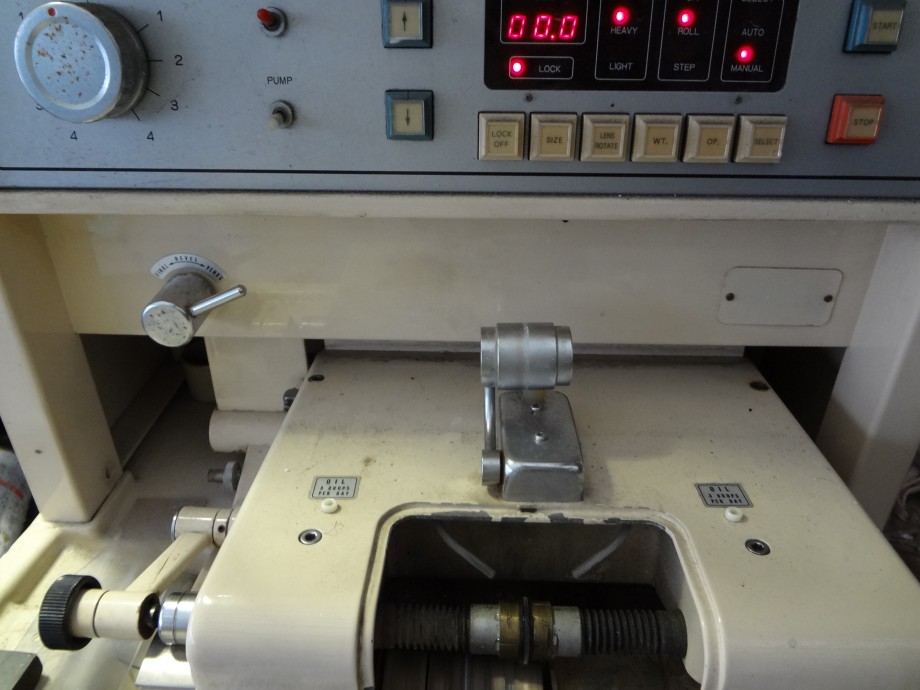

この機械は、メガネ屋の払い下げで、古い本職用です。
砥石は、ダイヤモンドホイールの高級品です。
狙い通りの寸法に！ （レンズは、本体に有ります）
全く、ガタも無く、収まった。(笑)
前の物は、多少、ガタが、出ていたので、気に入らなかった。
これで、納得！（分り易いように、汚れたまま）

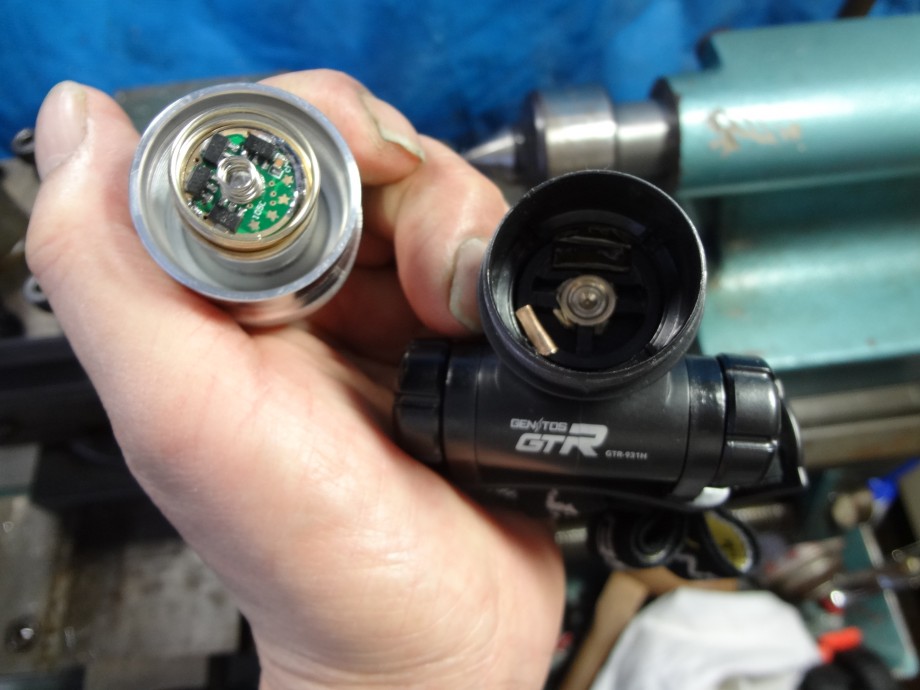

低電圧警告付き、基盤！
ピッタリと隙間が、無くなった！(笑)

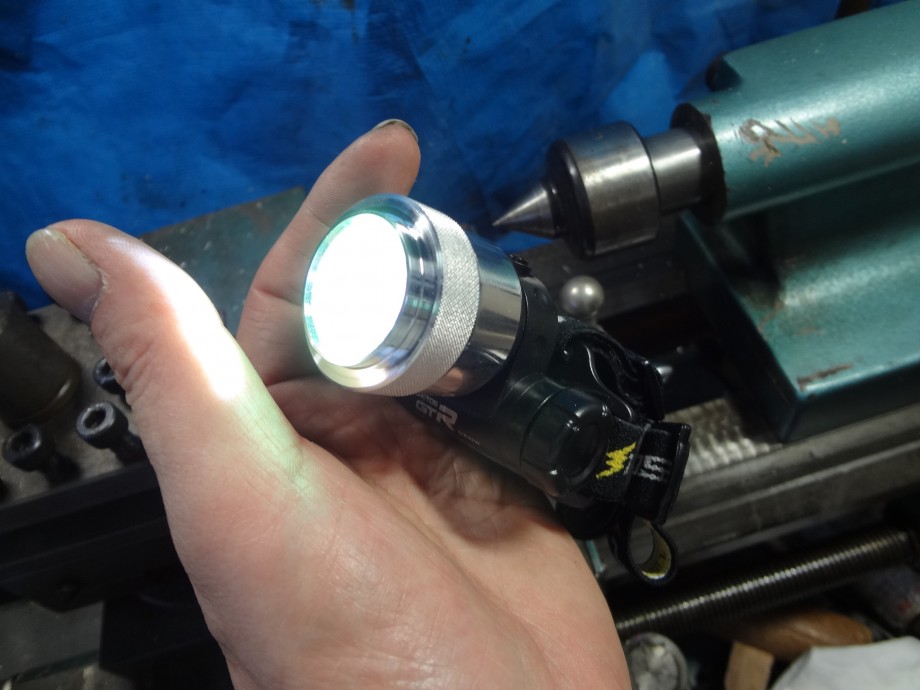

点灯!!
シャー少佐専用色のガスケッットを取り付け、スイッチゴムを接着！ （気に入らなければ、抜いて下さい）
最後に蓄光Ｏリングを入れて、

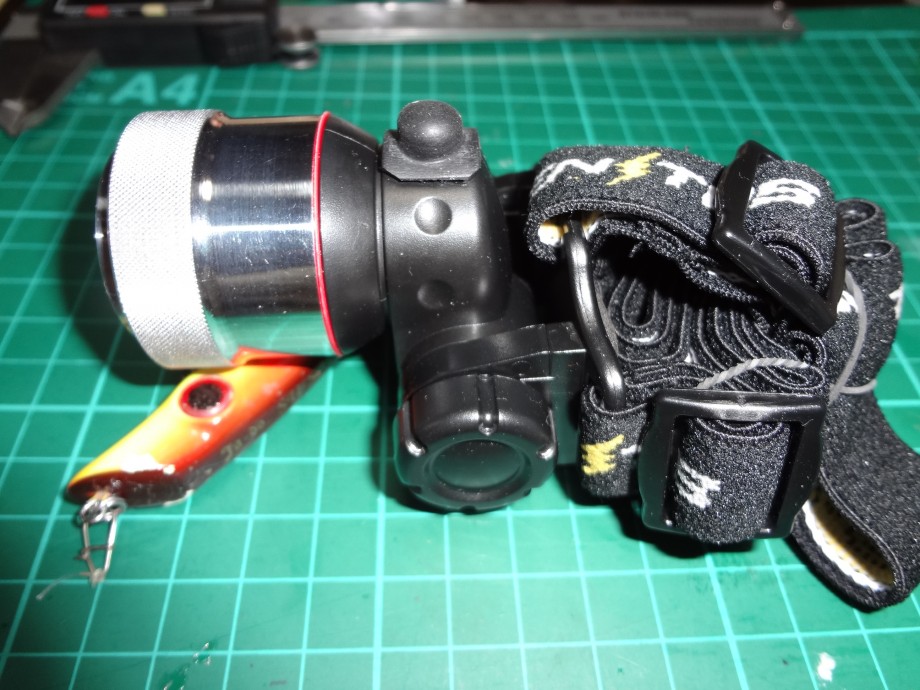

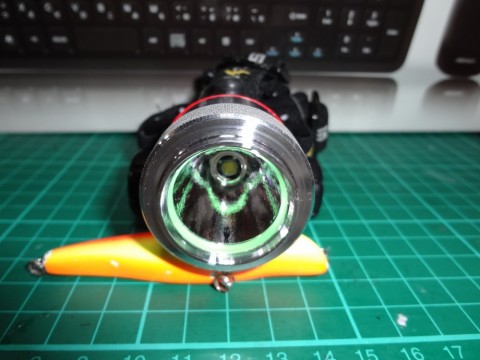

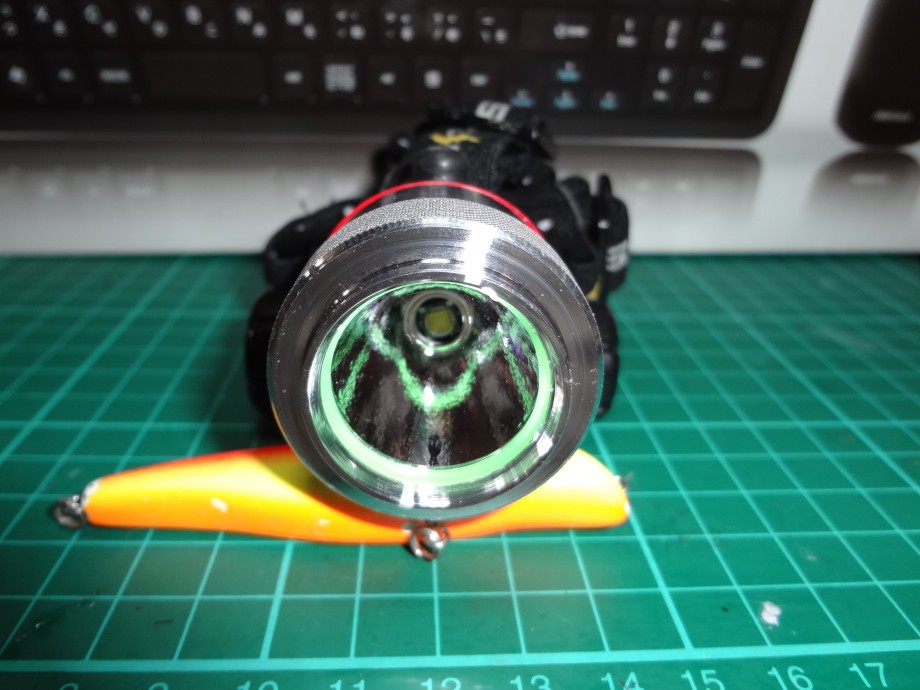

これで、完成です!!
少佐さん、明日、送ります！
到着まで、お待ち下さい!!
これをやるか、やらないかで、仕上がりが、大きく違います
美容院で、最後にセットをするか、しないかぐらい違いが、有ると考えています。
当然、それなりに難易度が、高く、いい加減な事は、出来ません。全力で、仕上げます。
ここで、失敗すると、今までの苦労は、パアです。
廃却して、作り直しになります。
非常に緊張する作業です！
内径の深い物は、ノギスなどの測定器が、届かず、測る事が、出来ない。今回は、深さの調整なので、刃物の位置さえ、決まれば、横に送る事で、切削出来る。
そこで、仮の素材を削り、刃物の位置を決める。
この内径を削り、寸法を出す。
内径の寸法を出したら、
チャックを緩め、製品と付け替えて、希望の深さまで、横送りで、削り、深さを決める。
この時、立て送りの寸法が、狂っていないか、確認する為、送りのダイヤルをゼロに合わせておくと良い。
測定・切削を幾度と無く、繰り返して、寸法を出します。
簡単に書いていますが、ここまでで、数時間を要しました
そうこうしていたら、あれっ？
なんだぁ？？？
車庫から、カメが、見えたので、写真を撮って来た。(笑)
大きいのが、１匹とその奥に４匹が、立てに並んで、
逃げて行った！(笑)
ジタバグでも、投げて、釣ってやろうか！
時間が、勿体無いので、戻る事にした。
前側のバリを落とし、
青棒で、磨き、
洗浄スプレーで、洗い、本体に全部の部品を組み付けて
確認します。
この手順を２回やりました。(笑)
次に、ＡＲ ＵＣＬガラスレンズの交換作業です。
キャンディーじゃ無いです。ＡＲ ＵＣＬガラスレンズです。
これは、１枚７００円＋送料でした。安物では、無く、
ライト用のチューニングパーツです。
コーティングにキズが、有ったので、新しいレンズを削る
この機械は、メガネ屋の払い下げで、古い本職用です。
砥石は、ダイヤモンドホイールの高級品です。
狙い通りの寸法に！ （レンズは、本体に有ります）
全く、ガタも無く、収まった。(笑)
前の物は、多少、ガタが、出ていたので、気に入らなかった。
これで、納得！（分り易いように、汚れたまま）
低電圧警告付き、基盤！
ピッタリと隙間が、無くなった！(笑)
点灯!!
シャー少佐専用色のガスケッットを取り付け、スイッチゴムを接着！ （気に入らなければ、抜いて下さい）
最後に蓄光Ｏリングを入れて、
これで、完成です!!
少佐さん、明日、送ります！
到着まで、お待ち下さい!!
