オーシャングリップオプションその2

オーシャングリップのオプションを自作したが、

純正カールコードが、取付けられない事が、判明し

た。どうも、純正は、2本のボルトで、挟むように

取付ける」ようだ。



過去ログ下記参照方、

オーシャングリップ自作オプション

そこで、ソル友の、

スーさんに、穴ピッチの測定をお願いした。

穴は、φ3で、ピッチは、14mmらしい。

助かった。これで、作業が、出来る、感謝 !!

そこで、穴を空ける事にした。

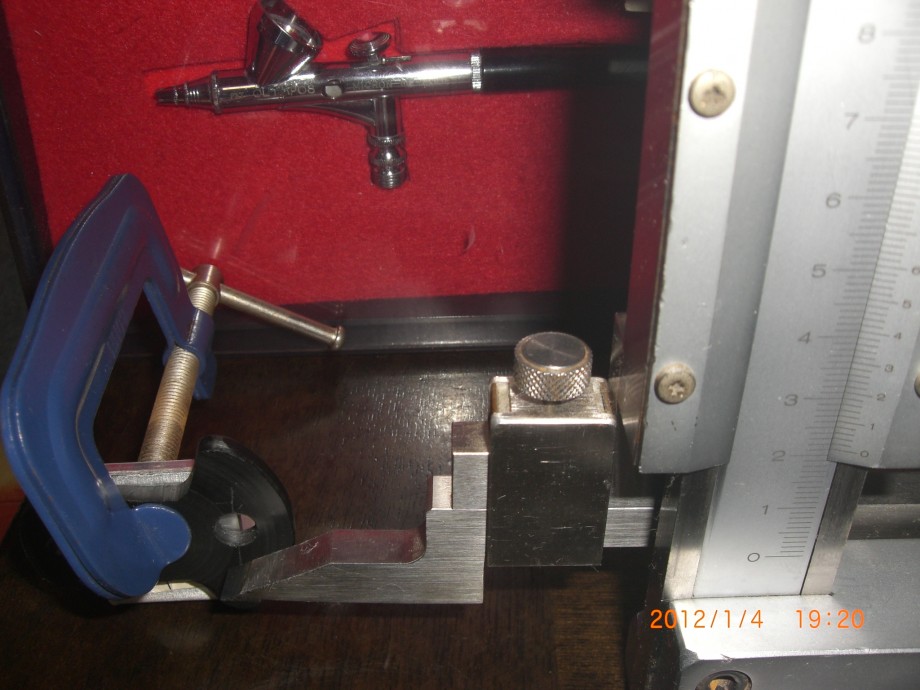

まず、ハイトゲージで、ケガキ線を入れる。

バックは、室内が、写らないように、つい立の
エアーブラシ MP-200B、幻の最高級品です。

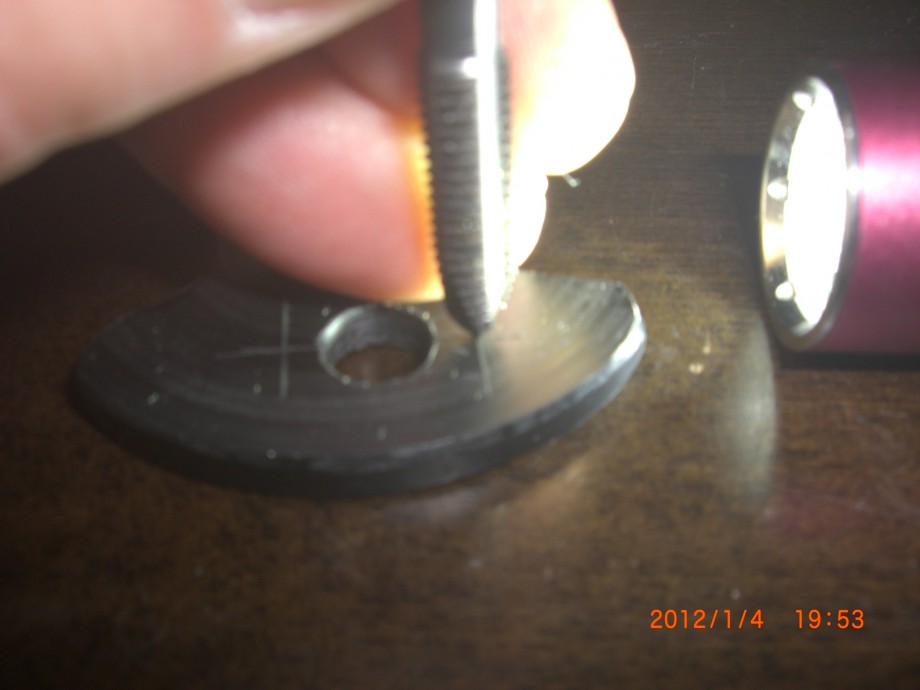

ポンチを打ち、穴を空ける。

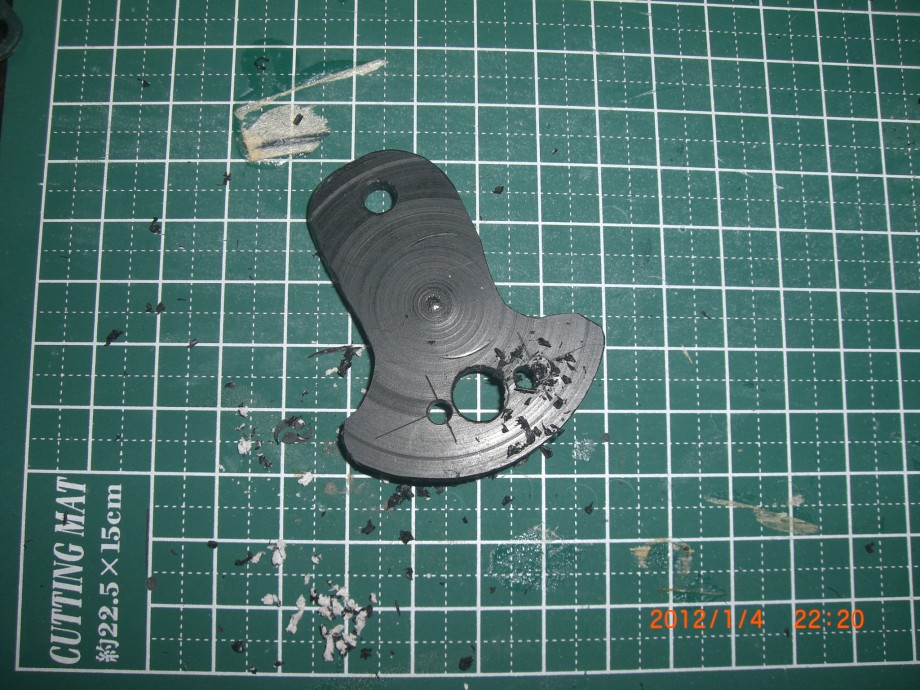

しかし、手作業では、穴のピッチ(中心距離)が、

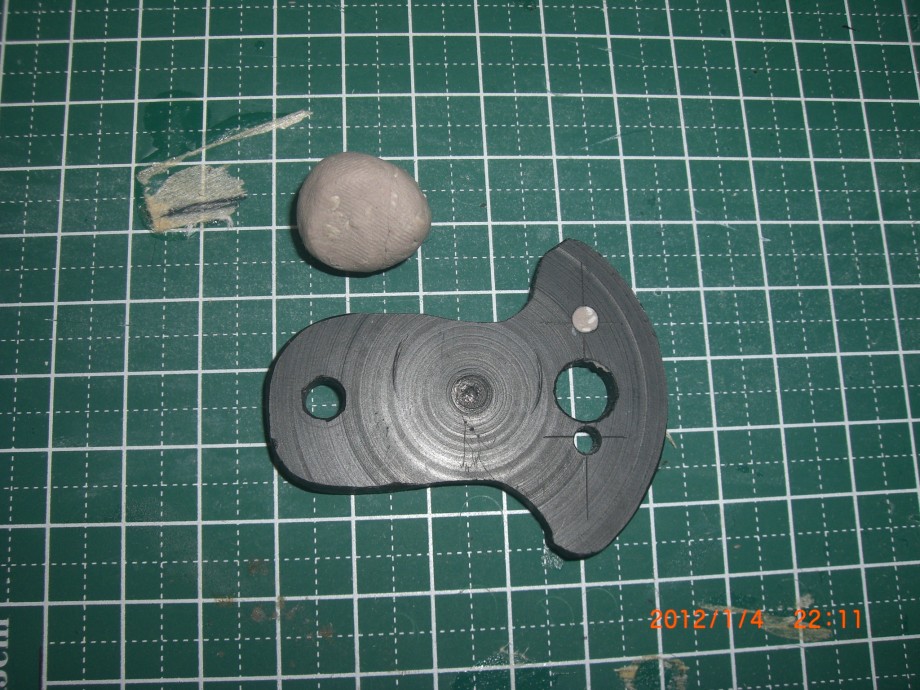

大きく、ズレてしまった。そこで、エポキシ粘土で、
穴を塞ぎ、穴を空け直す。


やはり、少し、ズレた。・・・・・・純正の取付け方を
見直して、間違いに気が付く!

取付けボルトの穴の方向が、垂直方向だ!

後日に空け直す事にした。

ーーーーーーーーーーーーーーーーーーーーーー
1月8日、再開、

穴の距離を正確に空けるには、どうすれば、良いか? 考える。

やはり、旋盤で空けるのが、最適だ。

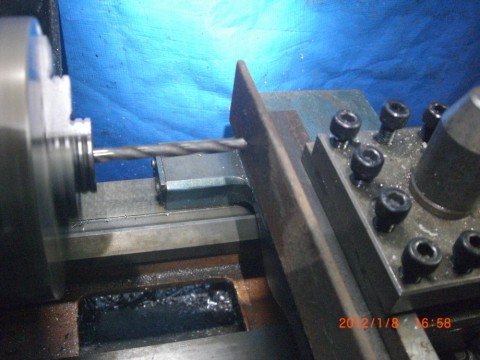

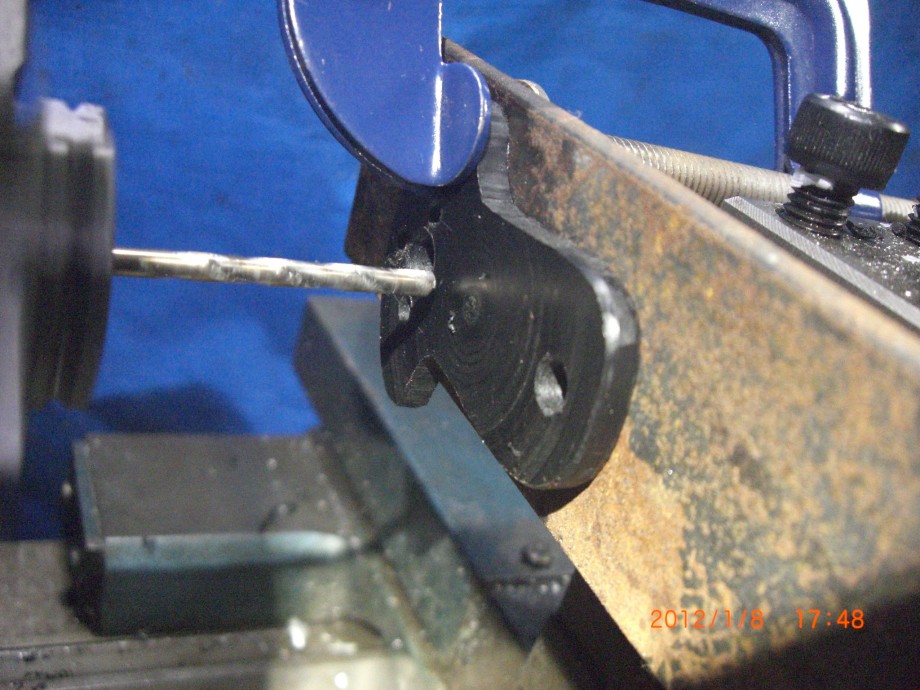

アングルを刃物台に取り付け、穴を空ける。

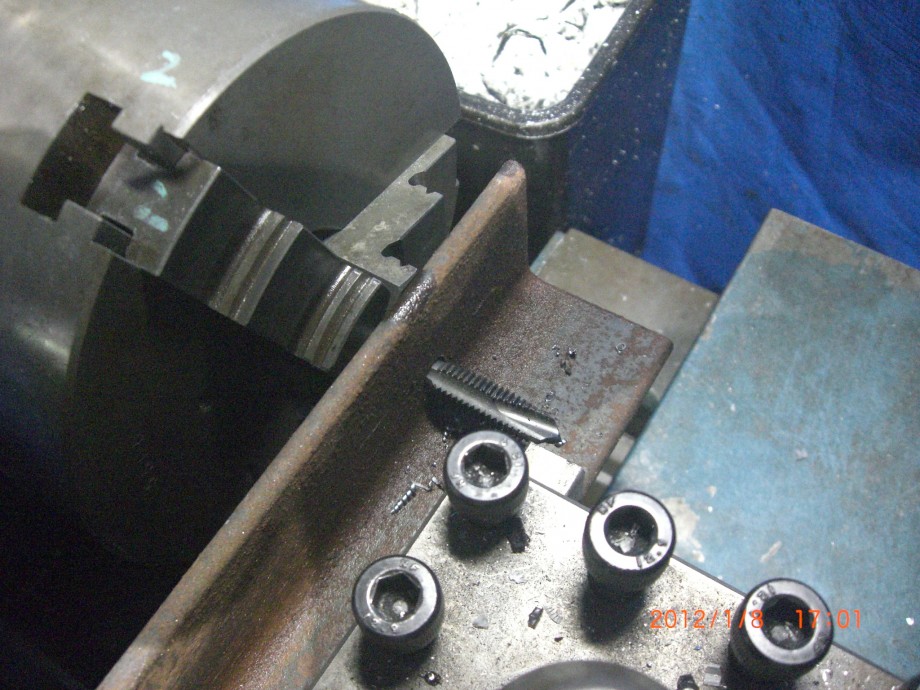

タップで、ネジを切る。

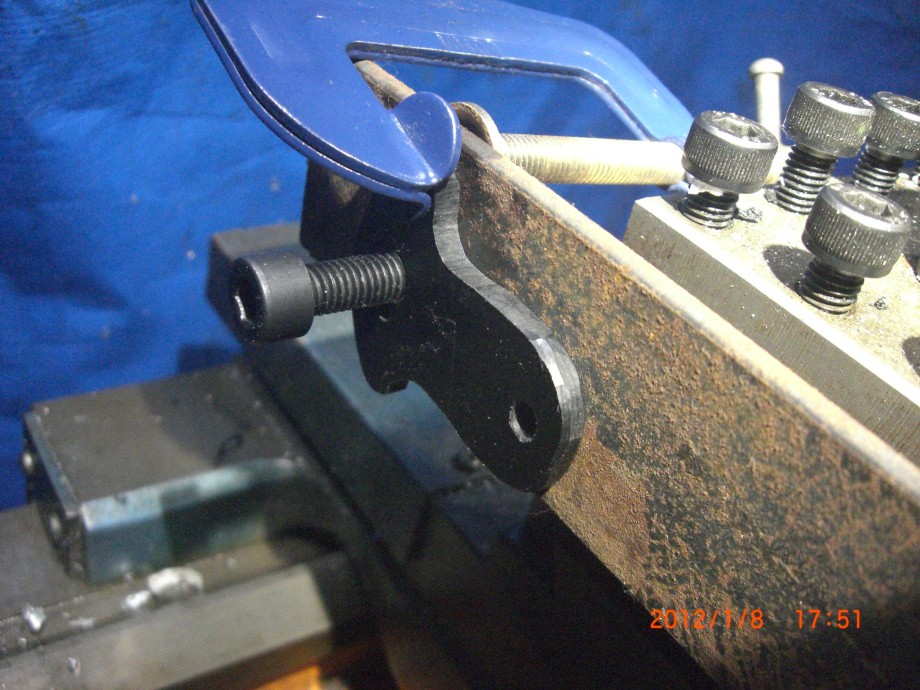

位置決めする。


だいたいの位置に決める。

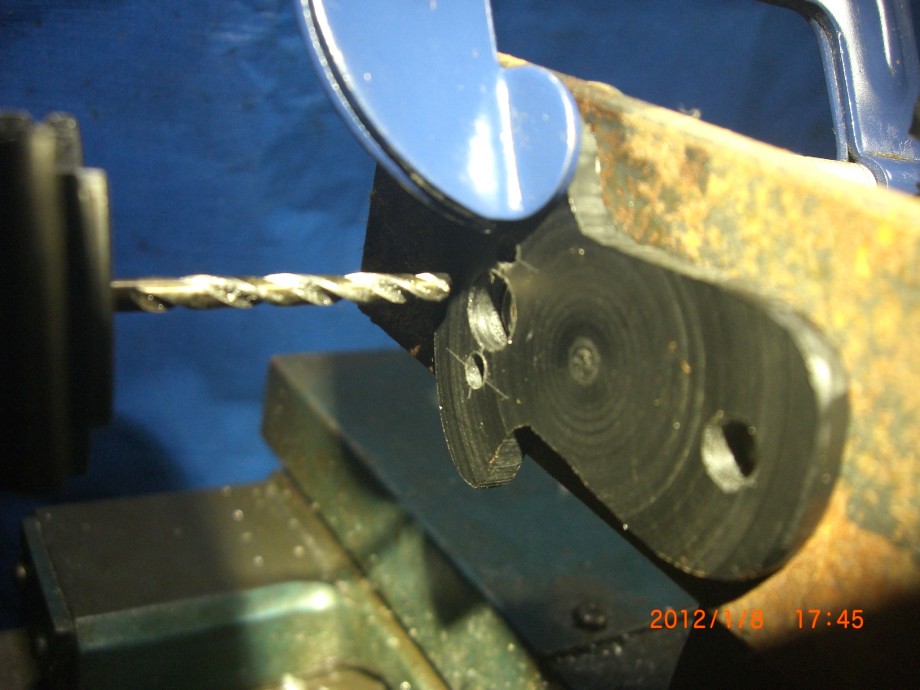

横送りで、穴を空ける。

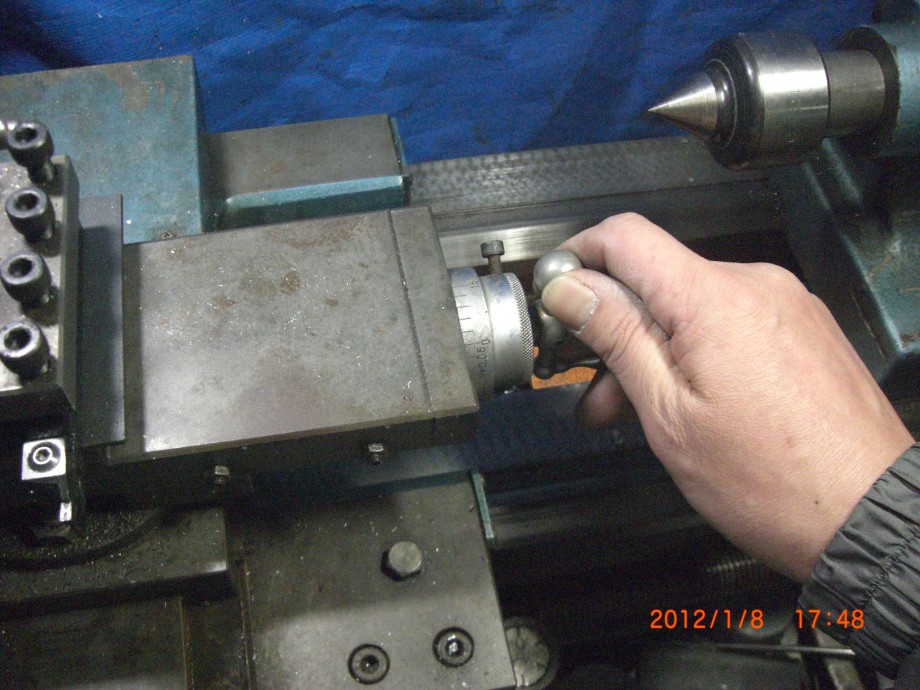

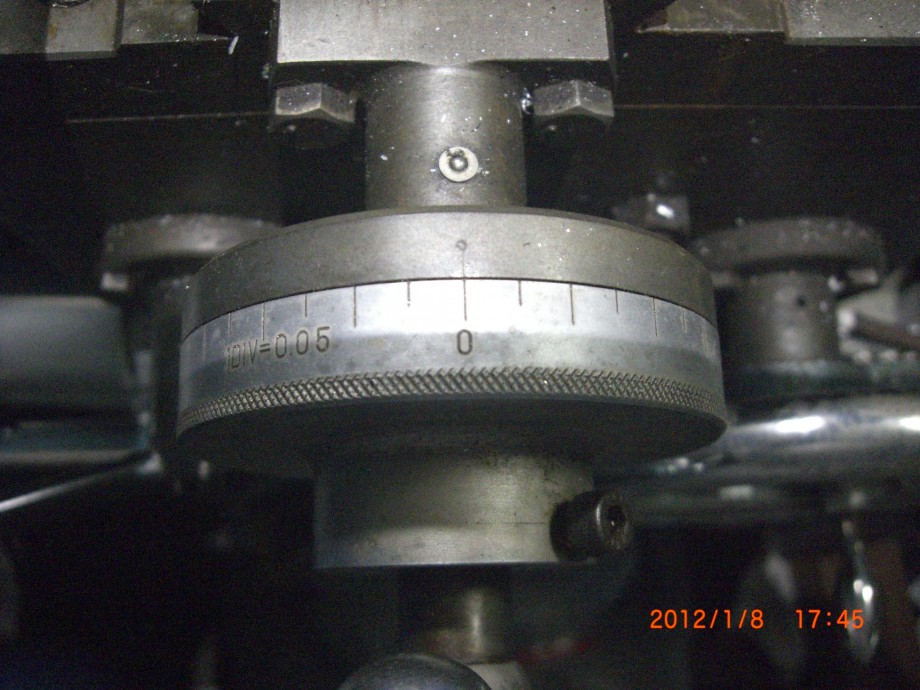

ここが、ミソ!縦送りで、14mmズラす。




もう1つの穴を空ける。これで、14mmのピッチに
空いたはず、である。

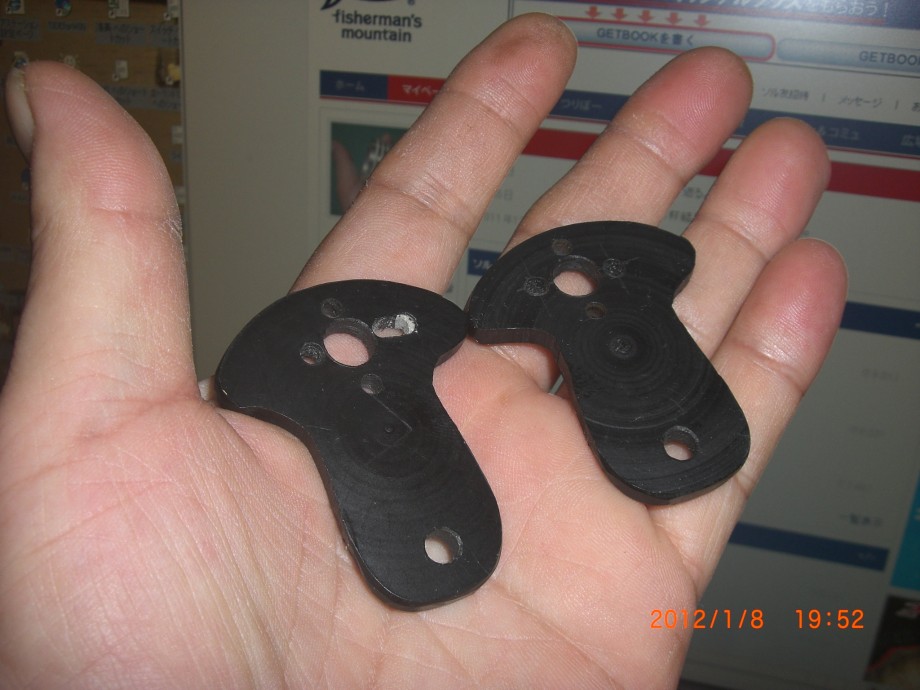

1つ、汚くなったが、完成した。

これで、やっと、ソル友に贈る事が、出来る。

やれやれだ!」
