爆光ライト放熱テスト

白いアルマイト処理品を見て、やる気が無くなった自作です・・・・・、

それでも、前に進まなくてはならないので、テストです。

一応、メーカーに送り返す事になりました。


送り返す前に放熱テストを実施しました。

実は、1回やったけど、条件がバラバラな部分が有り、結果が悪かったので、条件を揃えて、再テストです。

充電池を新品にして、同じ条件で充電した。
初期電圧は、4.15Vでスタート

僅かに控えめな充電器を使用。

LEDは、今回用に注文した同じロットの物を両方に入れ替えた。

テスターは、温度計に交換。

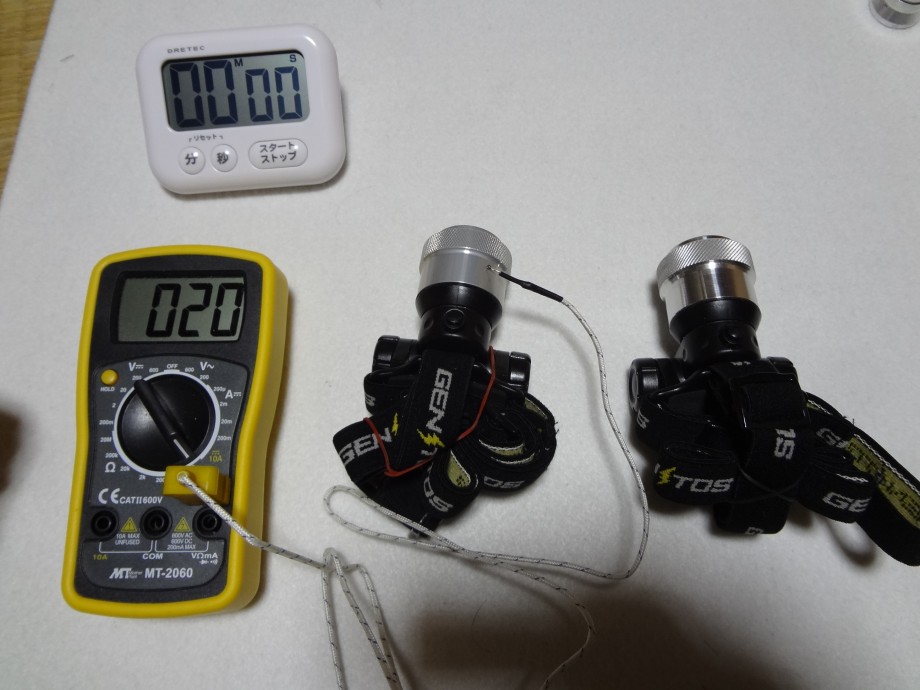

左がアルマイト処理  右が自分で加工した物。

後で考えたら、試作品が有ったのだが、後の祭り


室温20度程度、無風でテストを行う事にする。

同時に点灯時間もテストして見る。

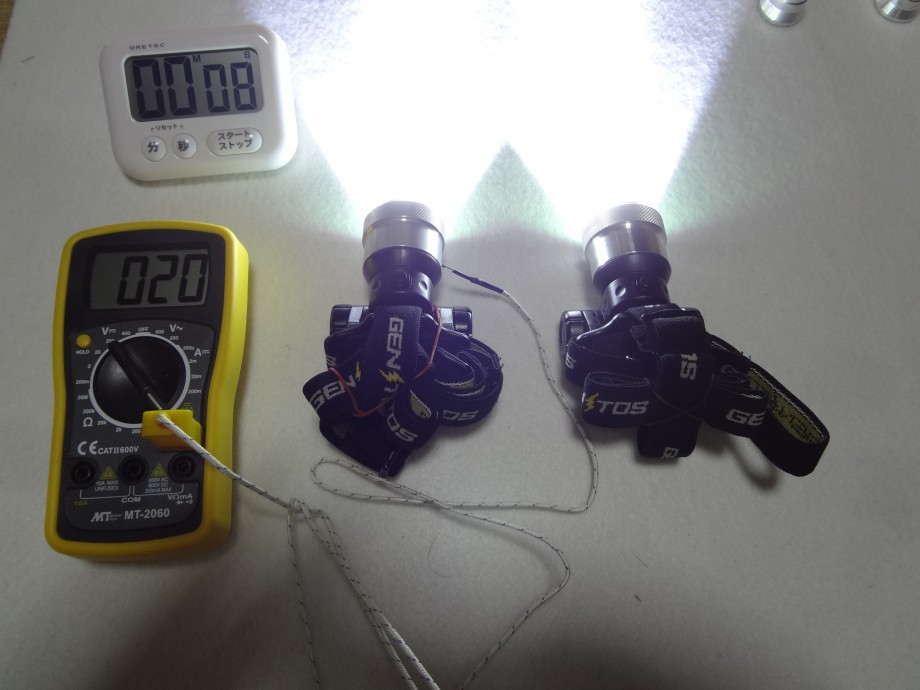

テスト開始!

流石に2台なので、車と同等の光で眩しい!!

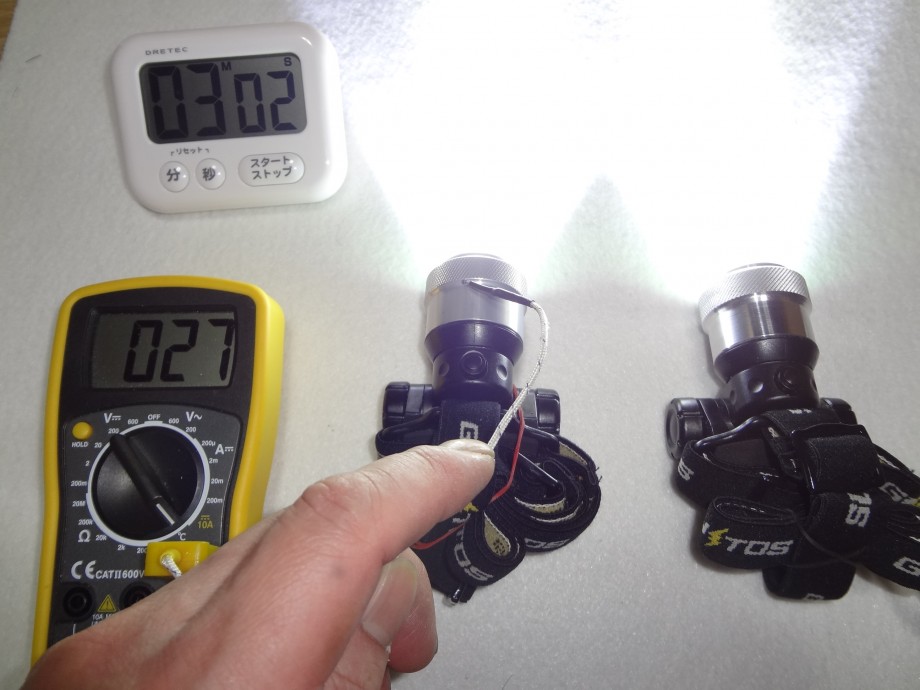

3分経過、温度が上昇して来た!

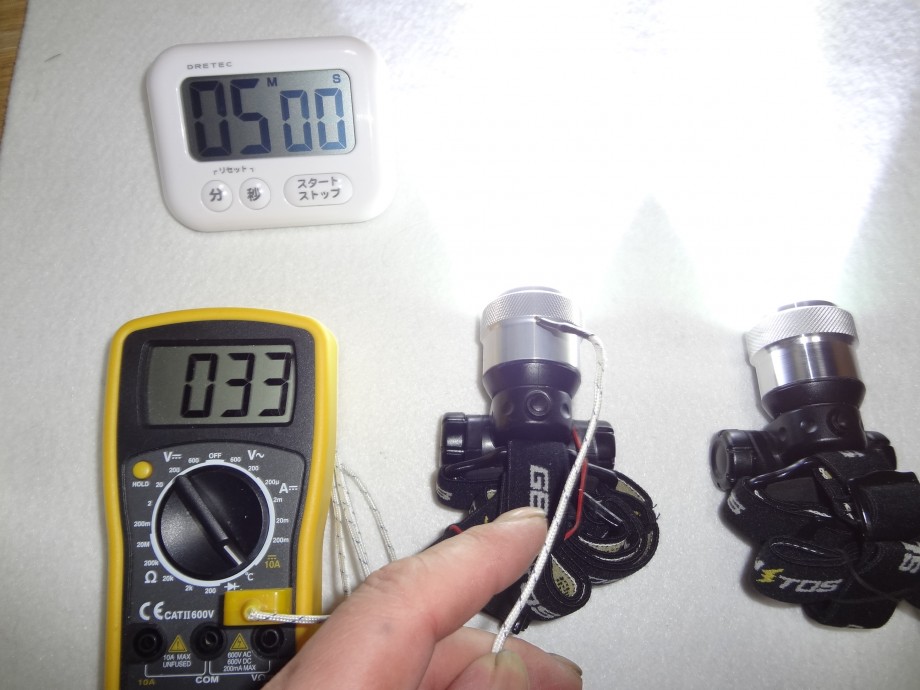

5分経過、まだまだ、大丈夫。

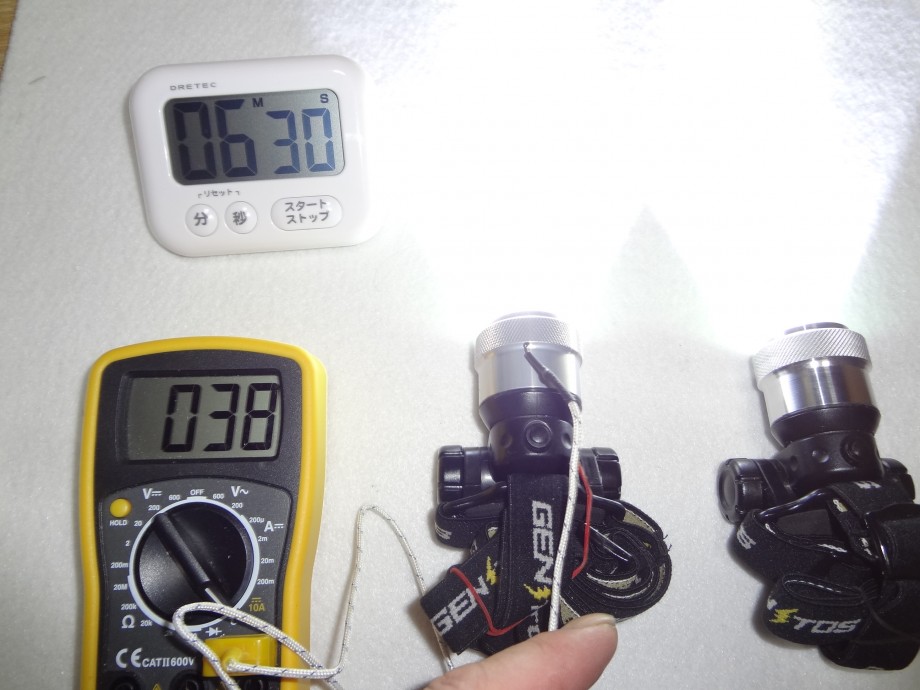

6分半、アルマイト品は緩やかに上昇

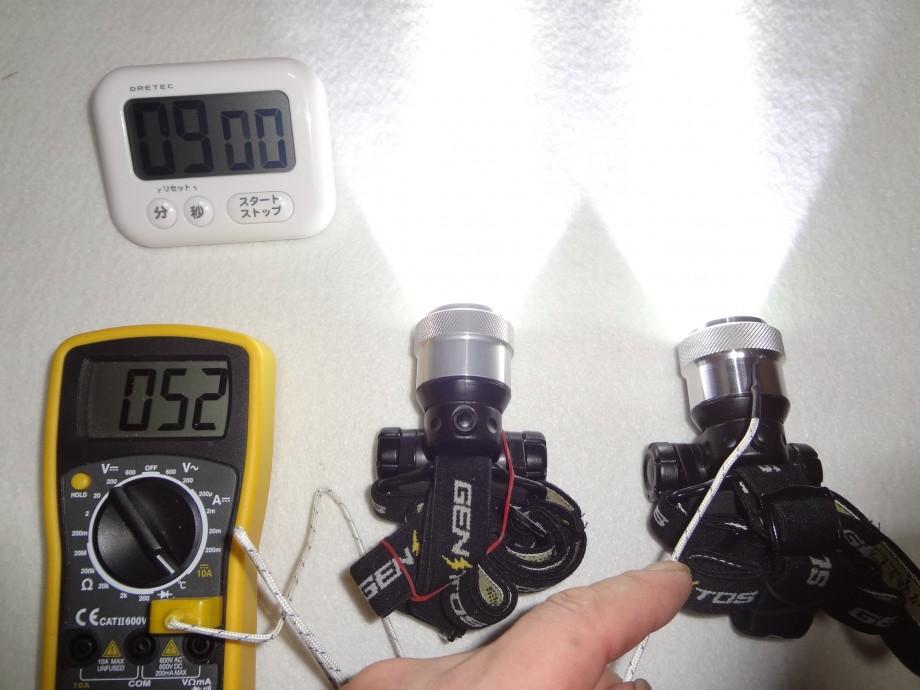

9分経過、自作品は、52度、アルマイト品より、10度ほど、高い。

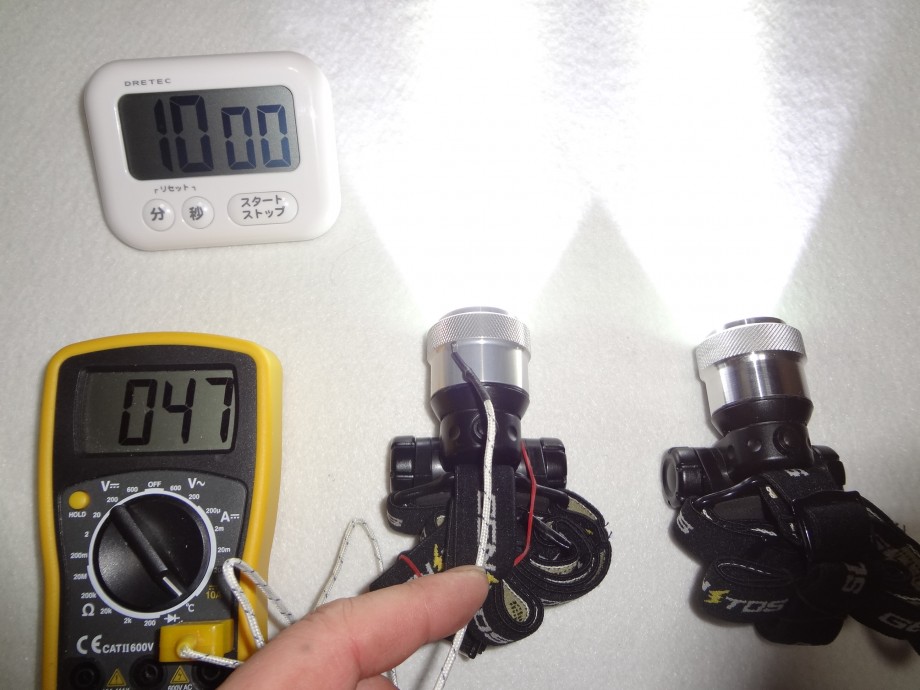

10分経過、アルマイト処理品も温度が上昇して来たが、かなり低い。

熱が上手く伝わらないのか?

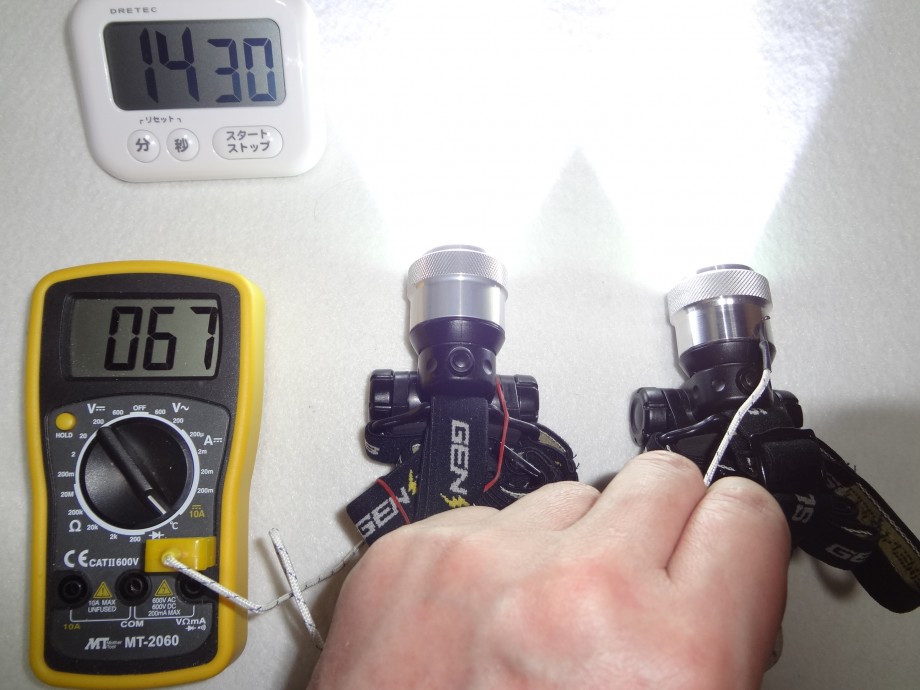

14分半経過、自作品は、67度、この段階では、既に持つ事は出来ない。

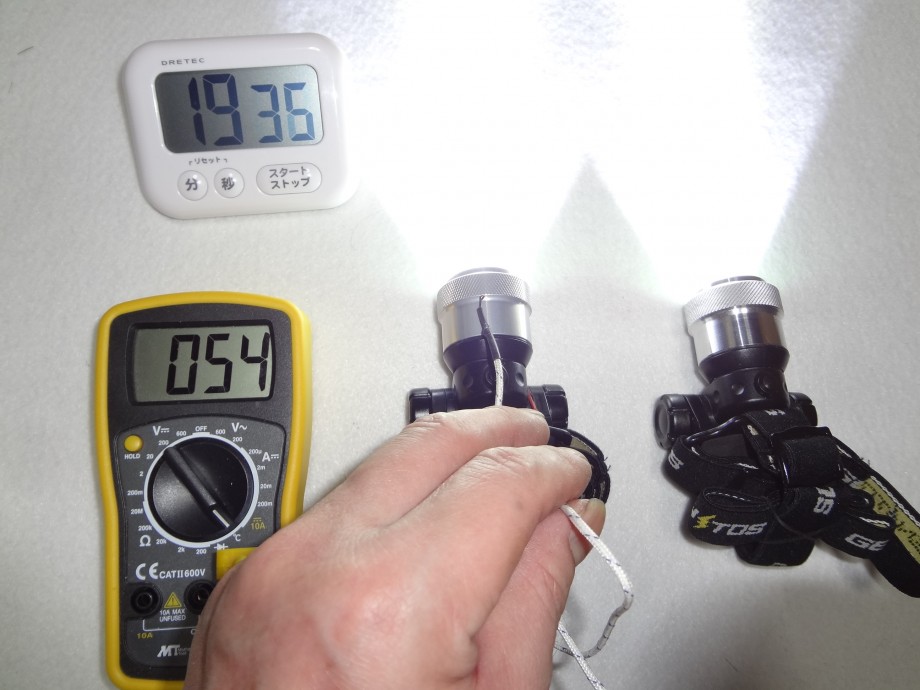

19分半、アルマイト品は54度まで上昇

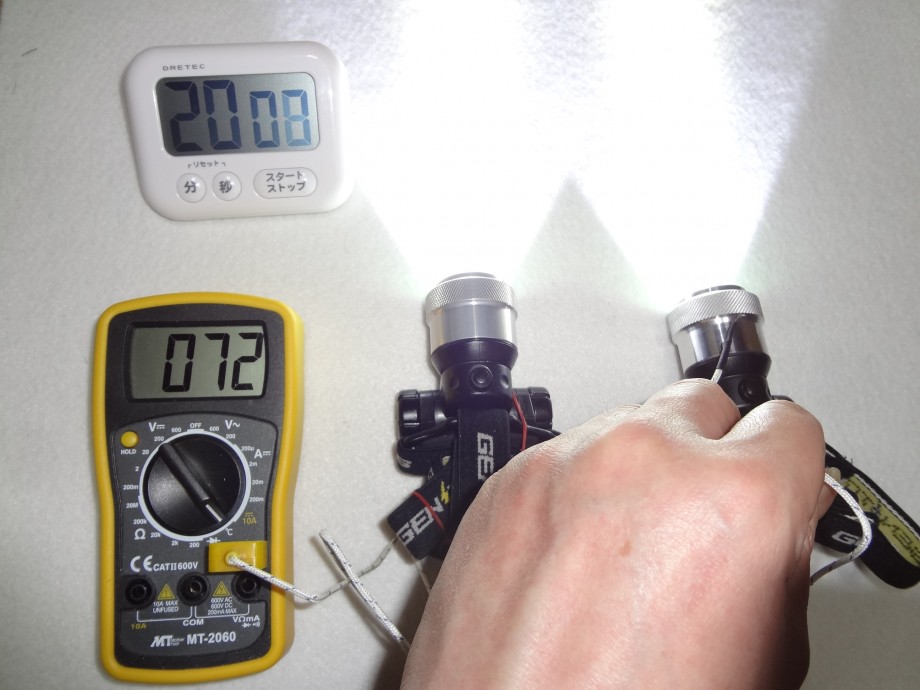

20分経過、自作品が72度ぐらいで落ち着いた。

これが、最高温度付近のようだ。

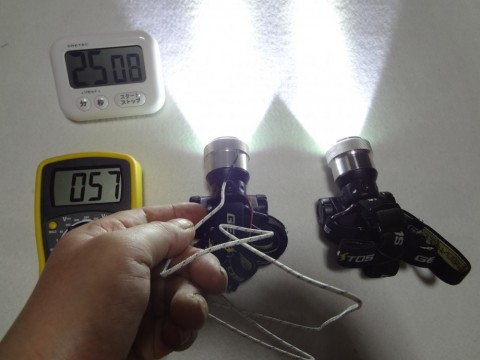

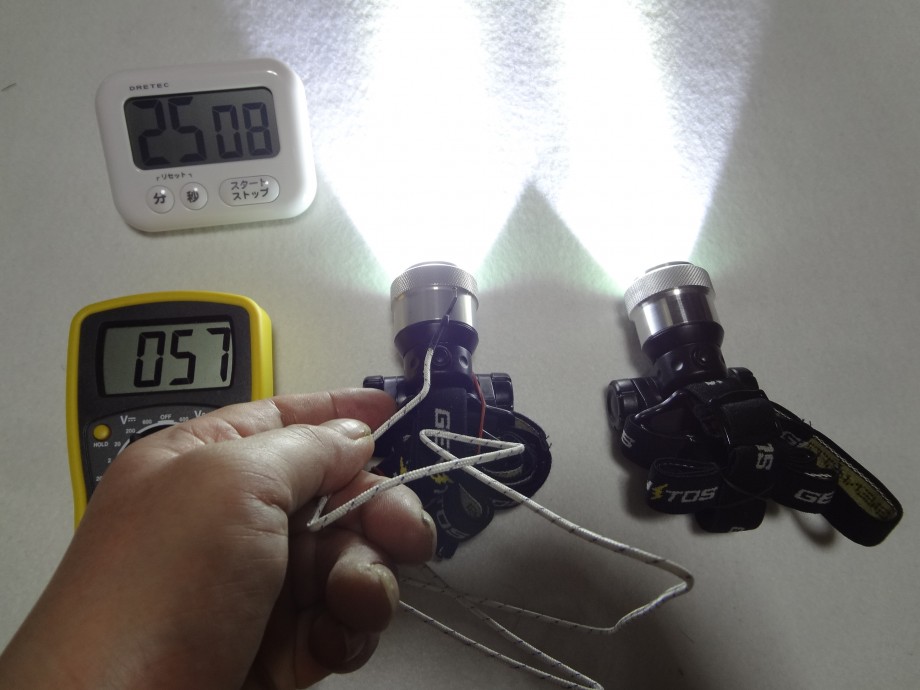

25分経過、アルマイト品は、57度で落ち着いている。

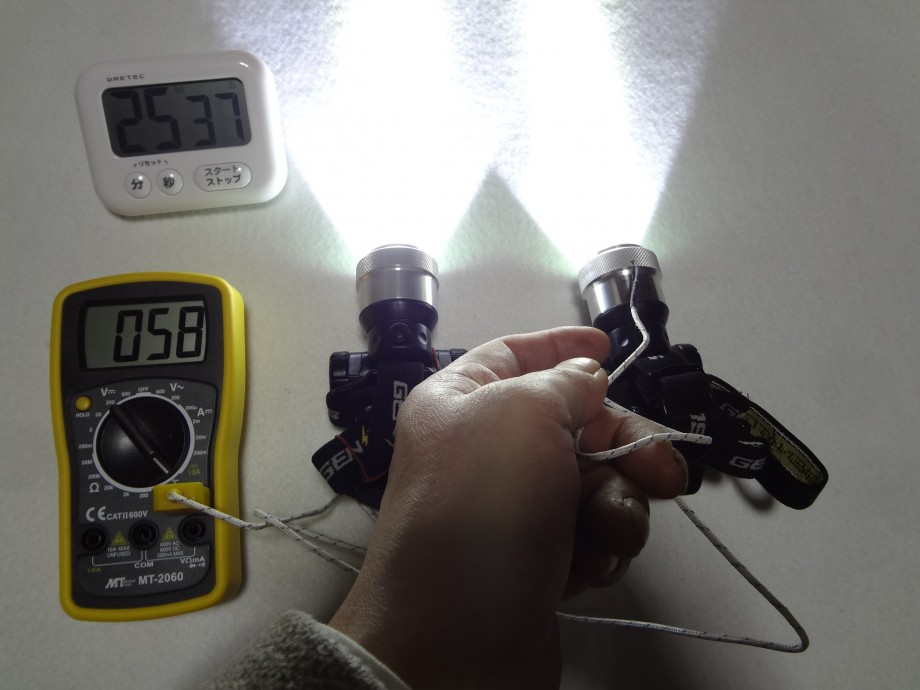

25分半、自作品の温度が下がって来た。

この段階では、殆ど同じ温度になっている。


パワーが若干、落ちて来たようだ。

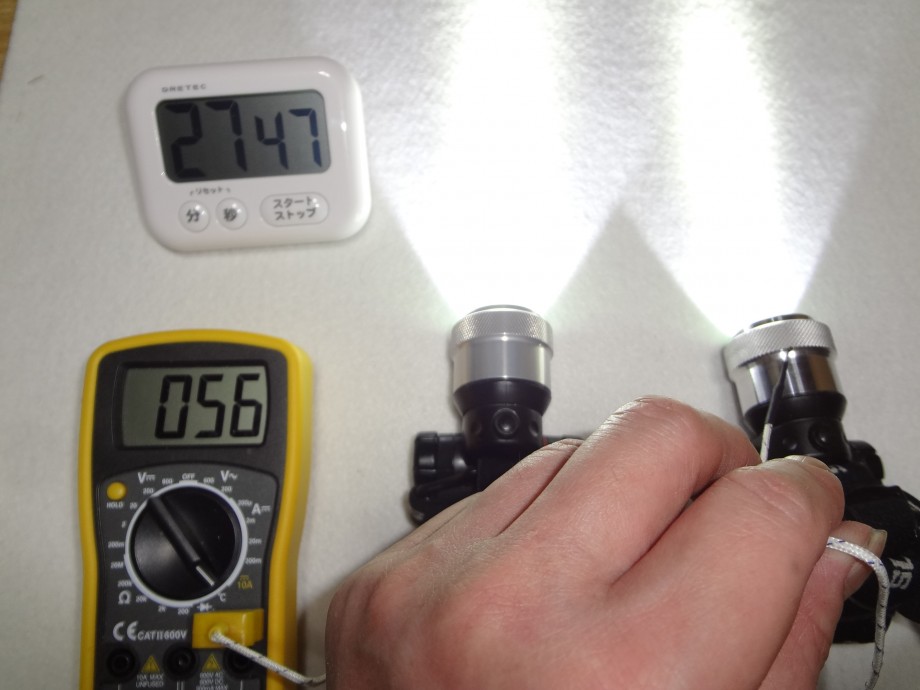

28分弱、 温度が緩やかな下降を見せる。

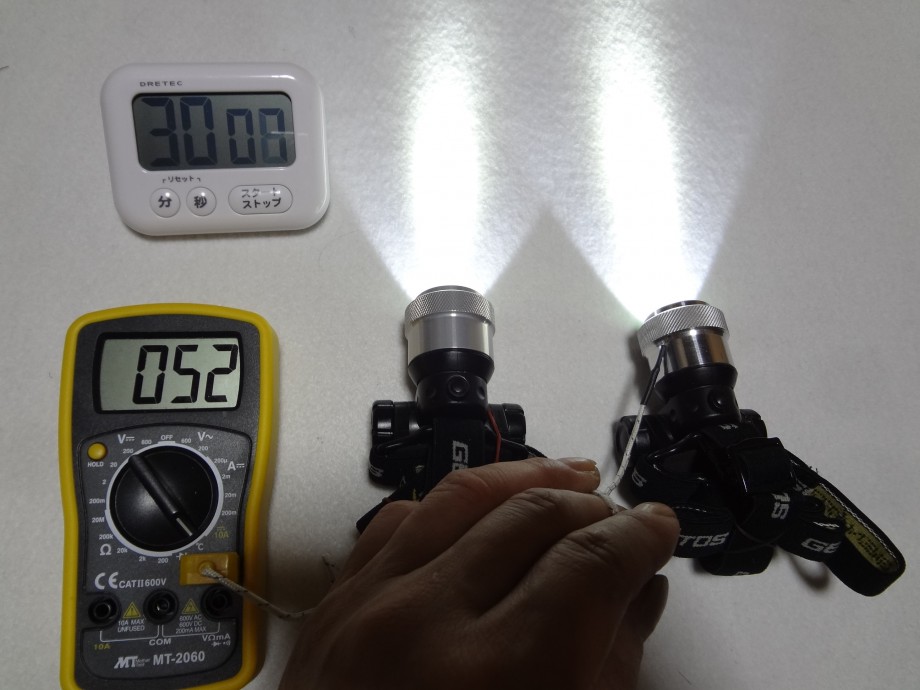

30分経過、 明らかに暗くなって来た。

28分~30分の間で、急激に暗くなっている。

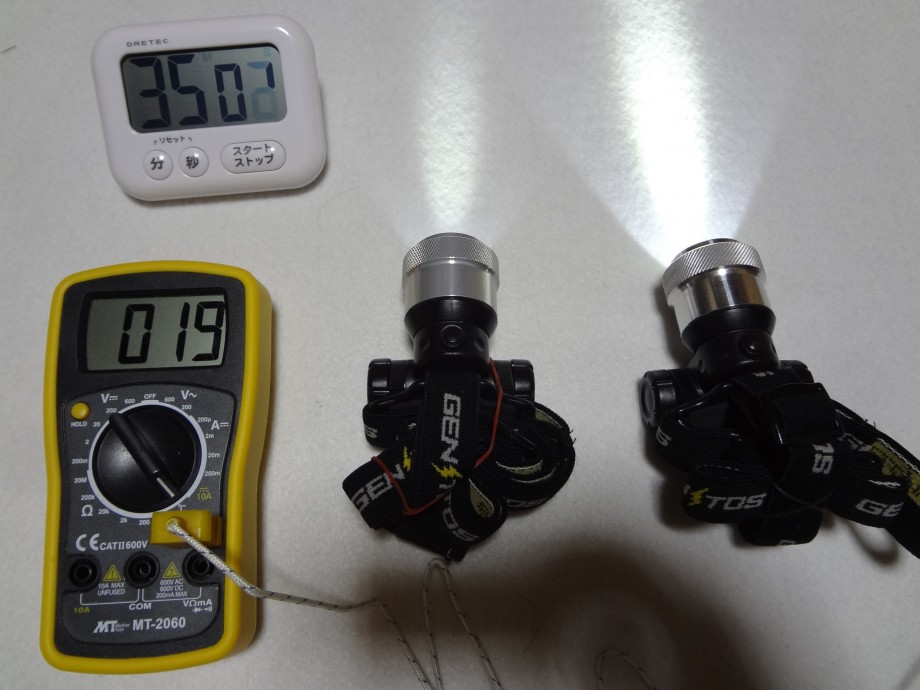

35分経過、 片方が消えそうだ。

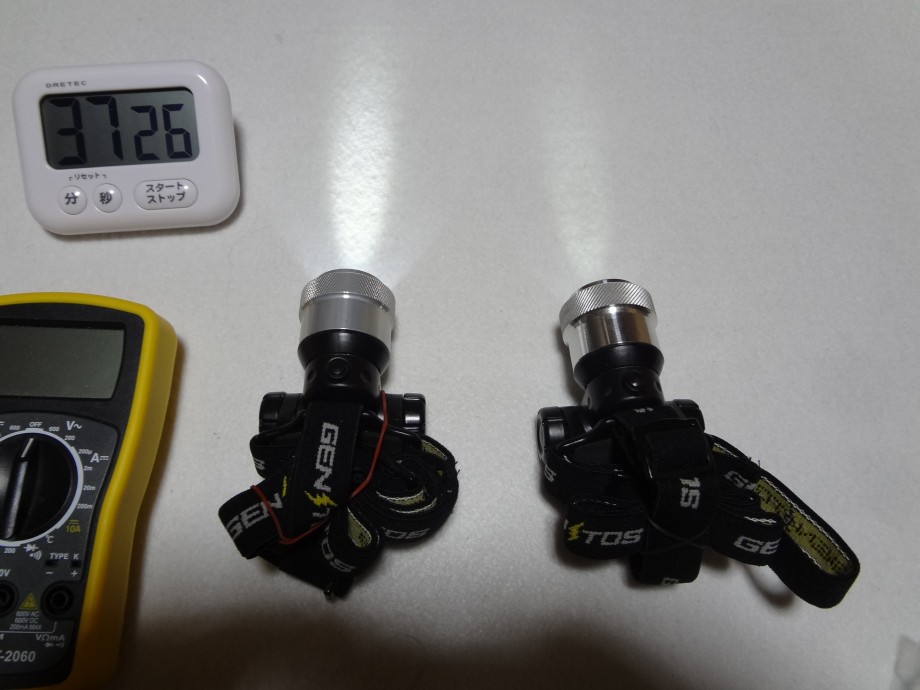

37分経過、殆ど、消えたので、テスト終了!

流石にこのコンパクトなサイズでは点灯時間は短い。初期型に対して、2~3割り、パワーアップしているので、その分点灯時間が犠牲になったようだ。しかし、111g程度(充電池含む)の超軽量ライトが車並みの光を出しているので、逆に驚異か?(笑)30分に1回充電池を交換すれば良い事が判る。

アルマイト処理品は、熱伝導が悪いが、それでも、本体が熔ける事はなさそうで、大丈夫だったようだ。自作品は、最高73度まで、上昇したので、後、10度程度、温度が上昇すると危ないが、室外なら、ここまで、温度が上昇する事は無いと思われる。

携帯時、袋などには、入れないで欲しい。
万が一、袋の中で点灯したら、温度は更に上昇する。

携帯時は、横の電池蓋を少し、緩めて、万が一の点灯が無いように使用して欲しい。

これが、限界テストでした!
