▼ ﾀﾞｲﾊﾞｰﾗｲﾄを修理して見た。

ジャンル:日記/一般
(ダイバーライト)

この間、不良品と言っていたダイバーライトを見ていたら
分解出来そうな事に気が付いた。

それで、構造を見てやろうと分解した。

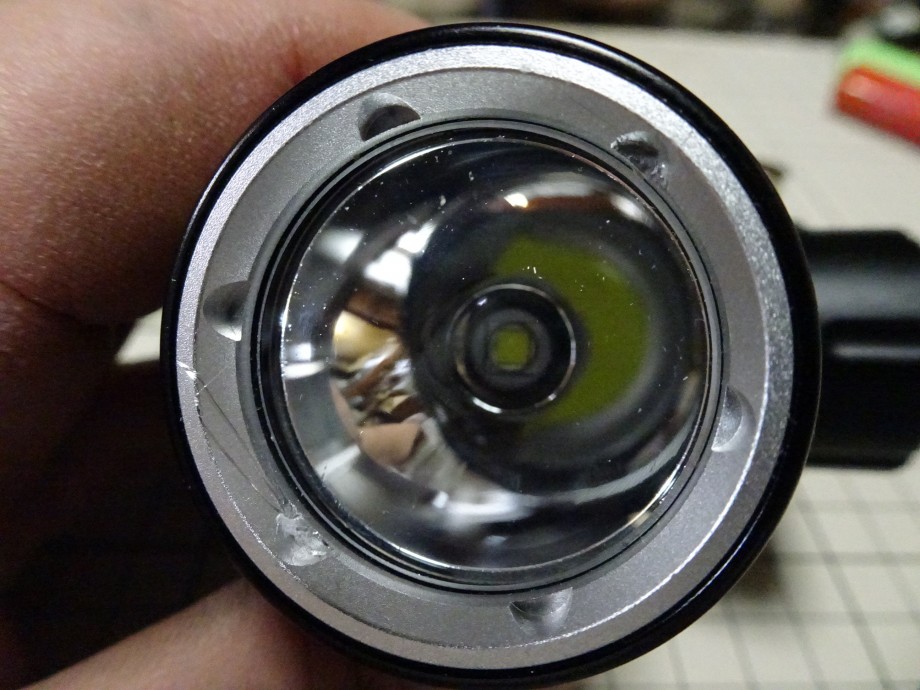

この前面の銀色のリングを外す。
専用工具がないので、キズは仕方ないだろうか・・・

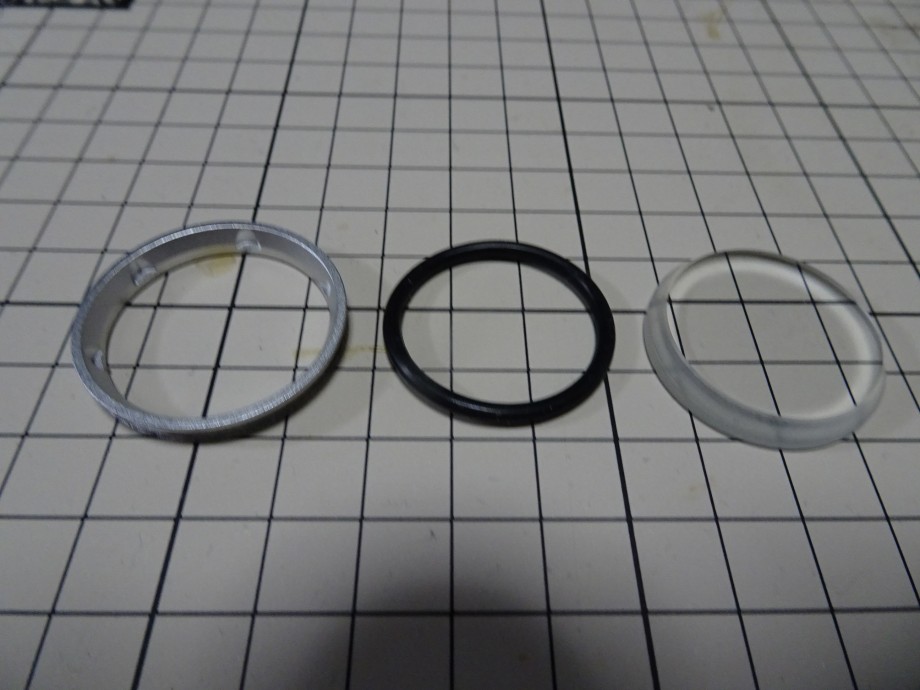

まず、Ｏリングと前面ガラスを外す。ガラスの厚みが凄い

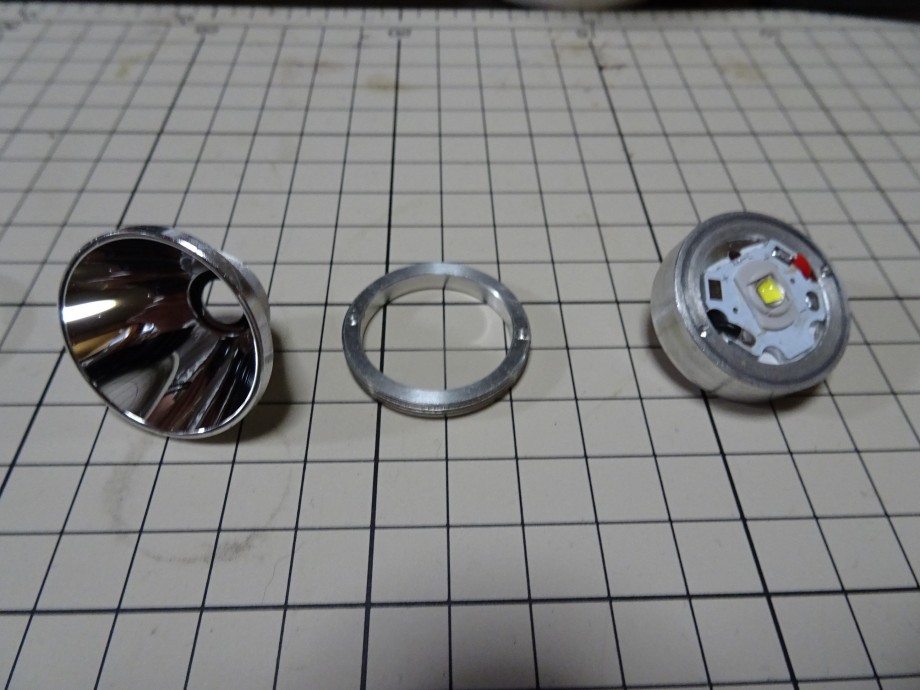

リフレクターを抜くとリングで締め付けられていたモジュール？が外れた。

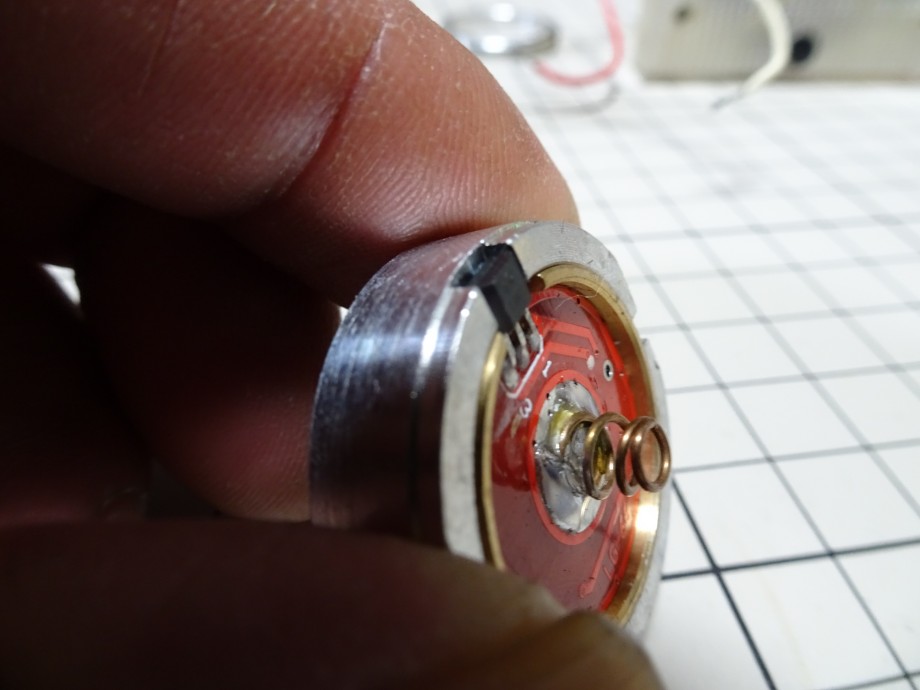

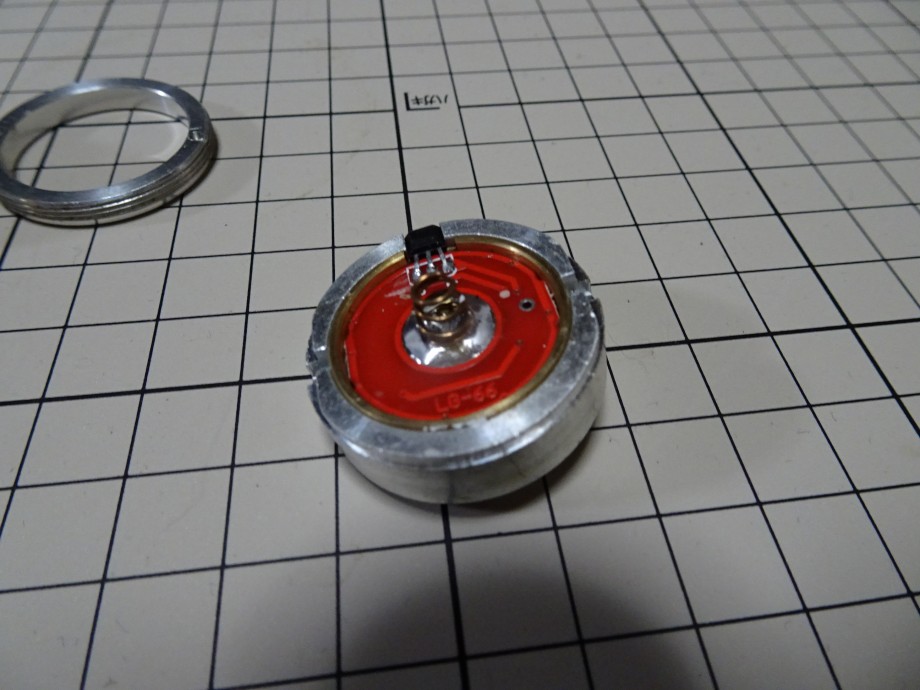

裏側はこうなっていた。

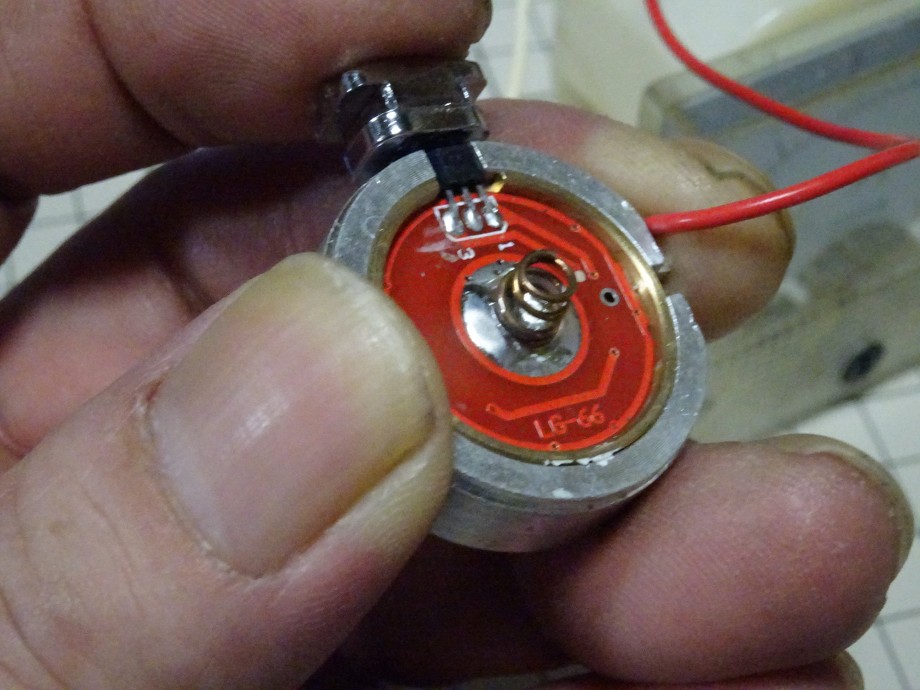

上にセンサーが見える。これがマグネットスイッチかな？

まだ、このスライドが外れていない。

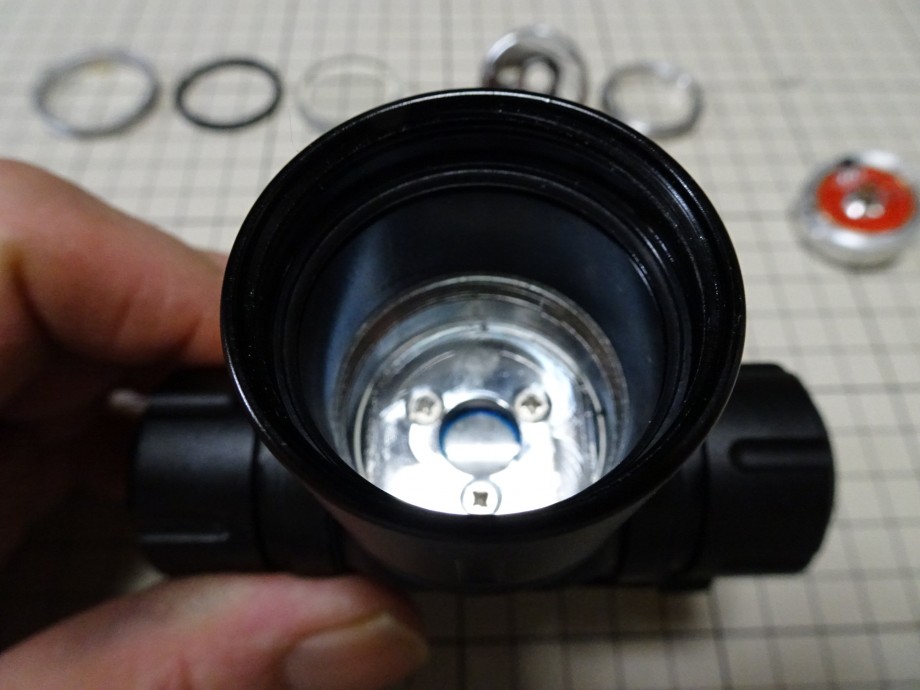

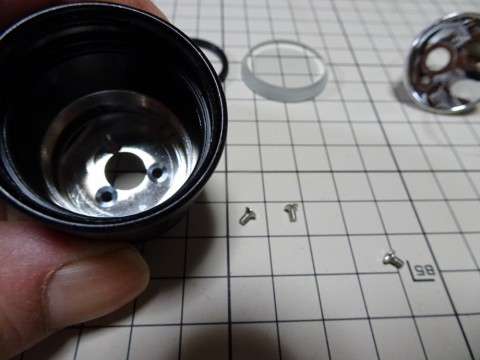

内部に取り付けネジが見える。

ネジ３つを外した。

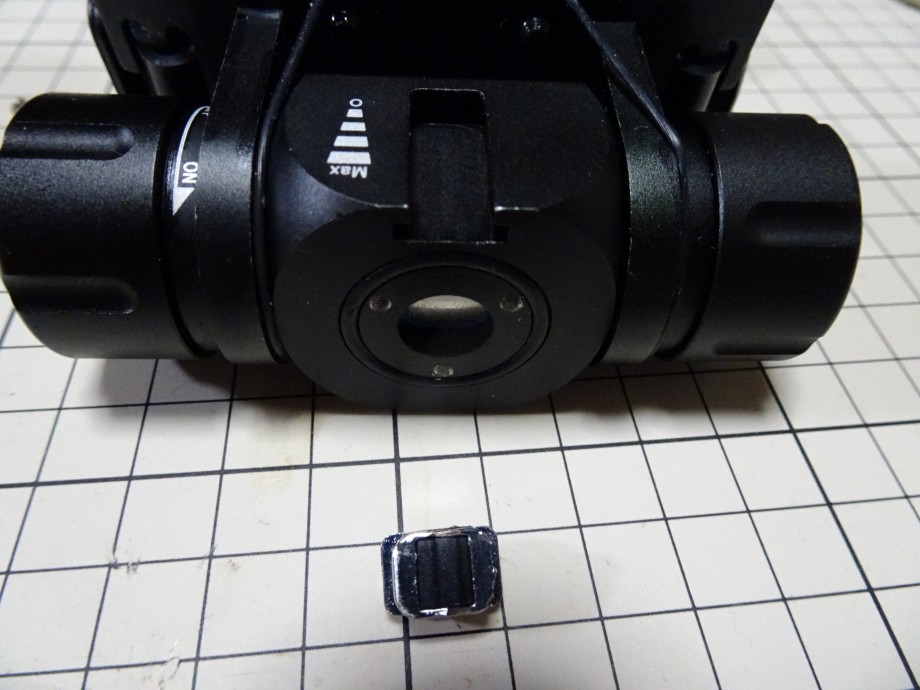

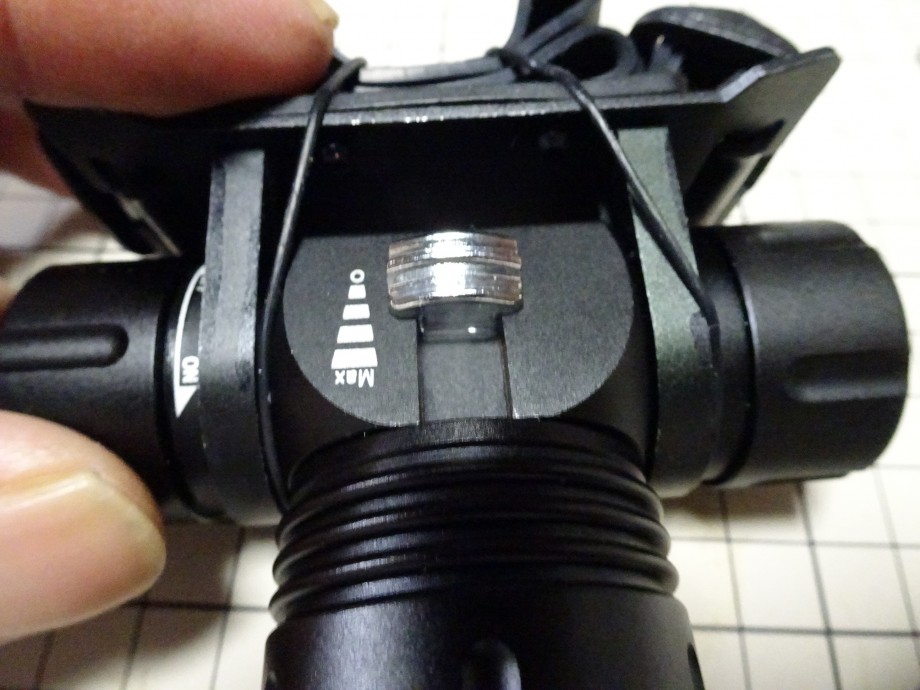

これでスライドスイッチが外れた。
やっぱり、マグネットになっている。

電池を入れる反対側のフタを外す。

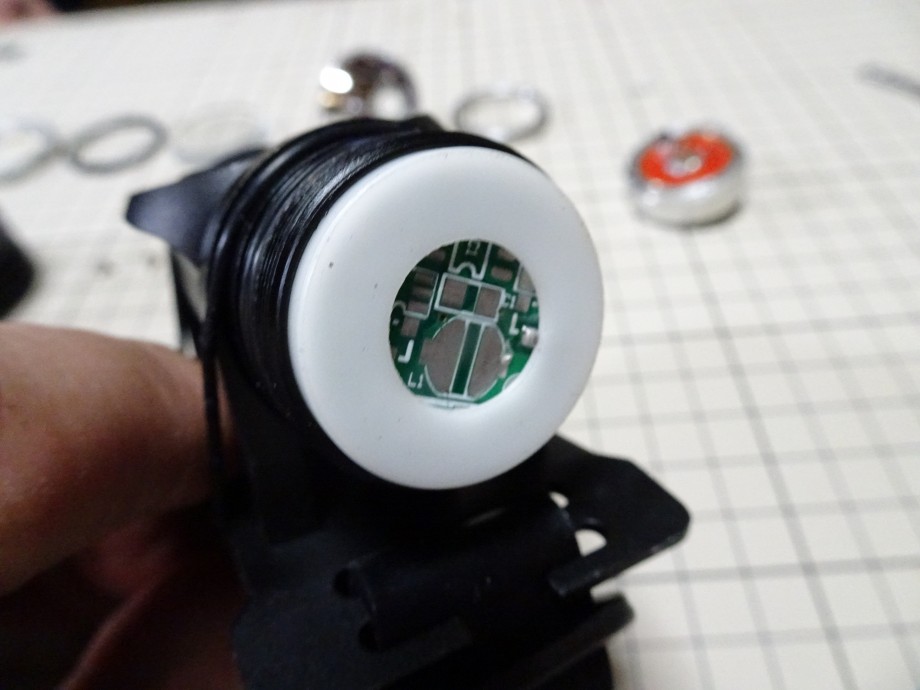

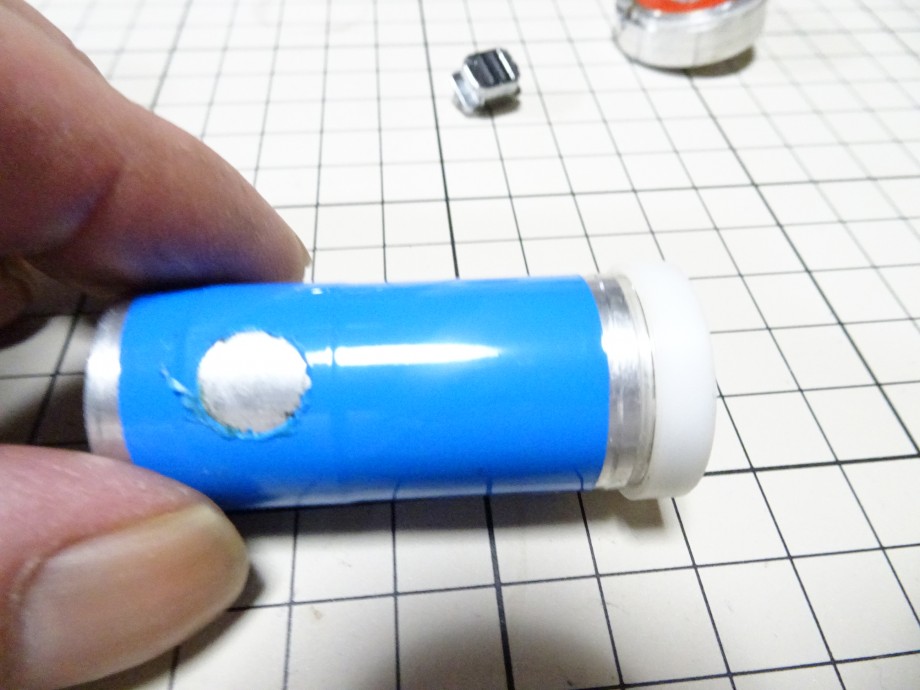

なにやら基板が見える。

引き抜いて見たが白いプラスチックのリングが外れず、
結局、最後までこの基板の役目は不明だった。

まず、現状の不具合を調べて見る

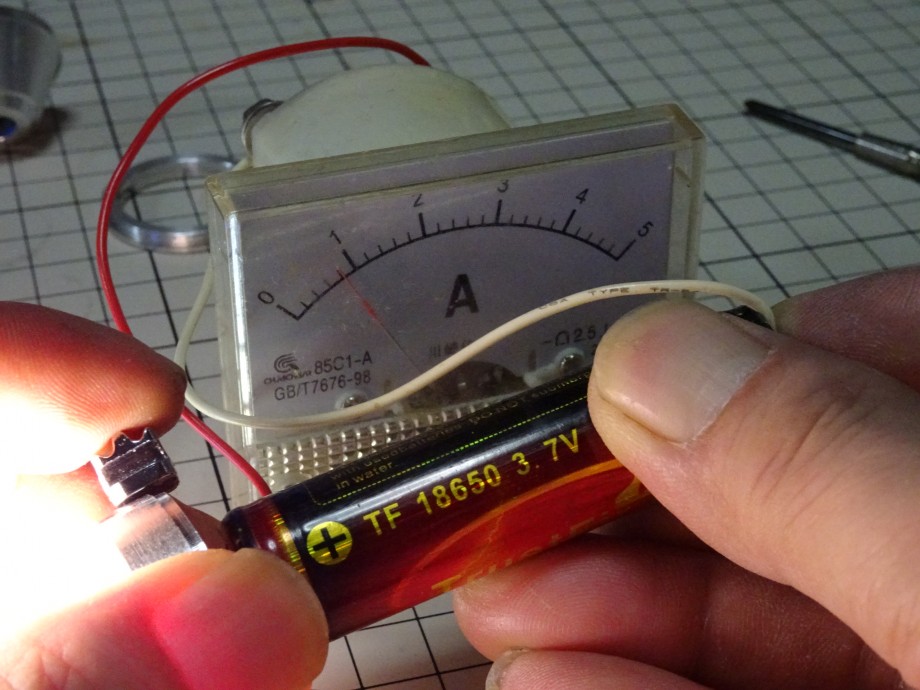

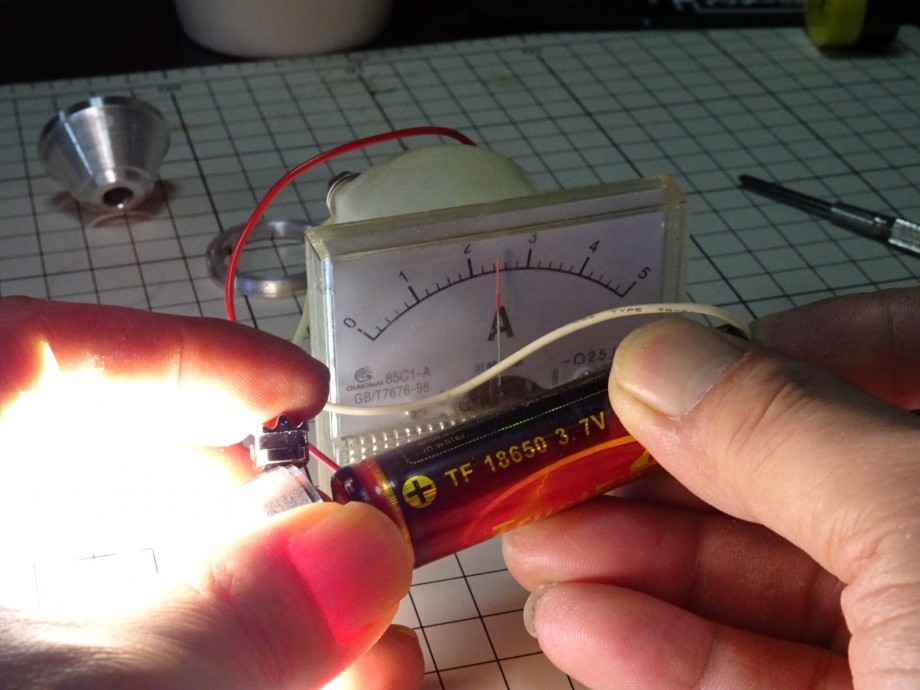

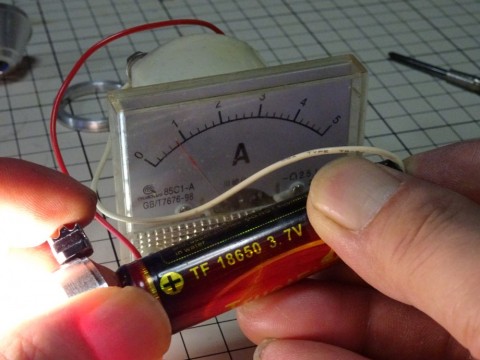

このセンサーにスライドスイッチを当てて電気を流すと通電するはずだ。

ここで、初めて最大２．６Ａまでがこのライトの最大出力だとわかる。

しかし、磁力を使っているので、位置が少しズレるだけで電流が落ちるのがわかった。

センサーが少しだけ下がっているのが悪いのか？？？

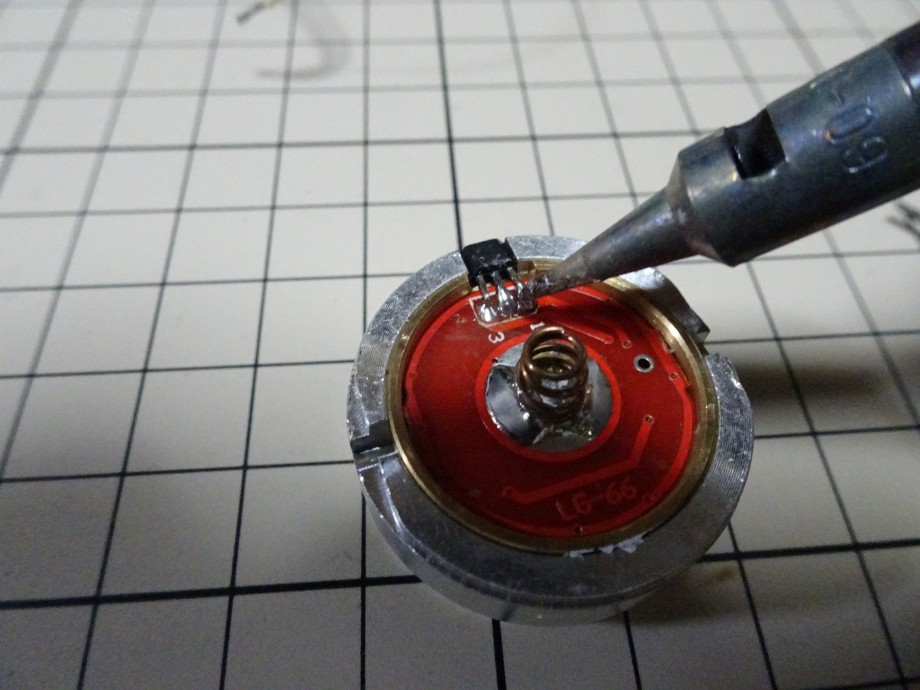

マグネットセンサーの位置を修正して見た。

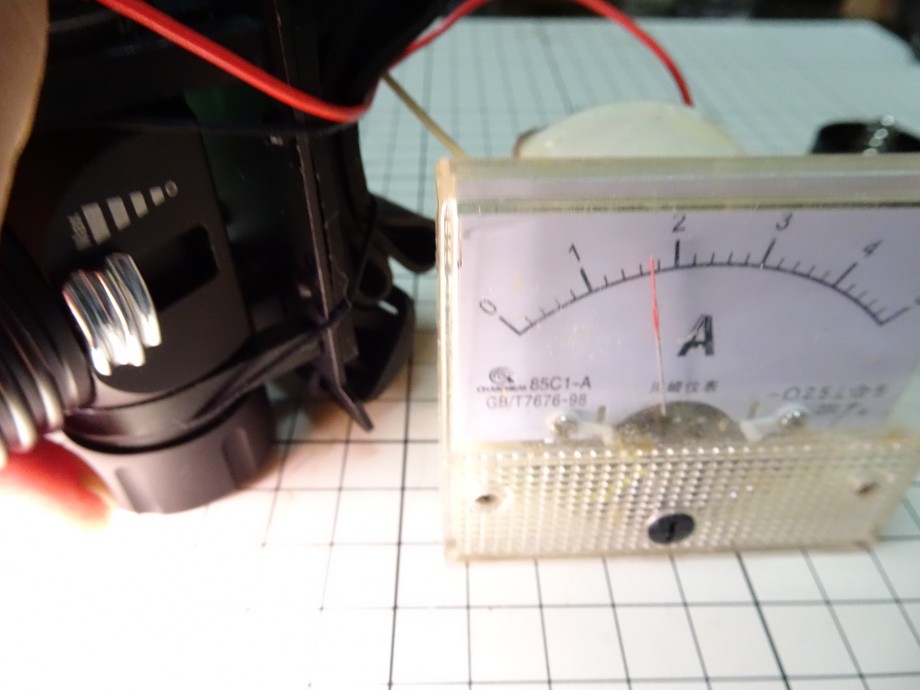

組み立ててテール電流を測定して見た。

修理前１Ａ～１．４Ａ（ｱﾝﾍﾟｱ）が最大だった電流が１．８Ａ（ｱﾝﾍﾟｱ）程度まで回復した。
これでチラツキは無くなったので使う事は出来ると思う。

しかし、どうやっても２．６Ａまでは直せなかった。

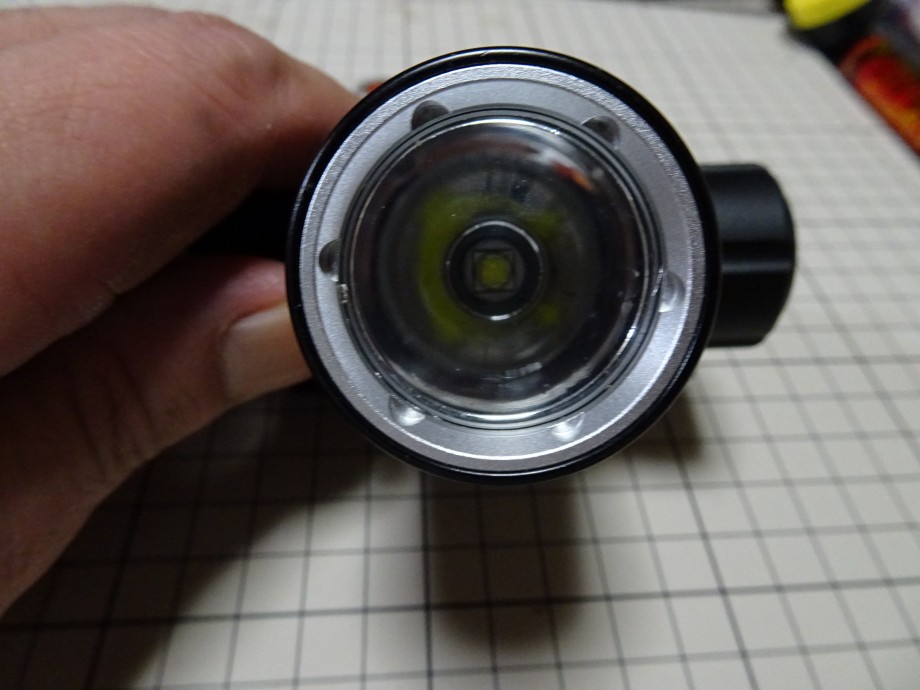

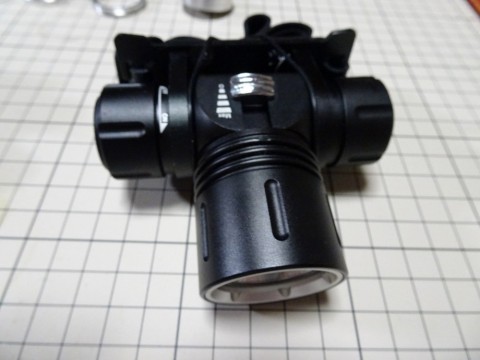

前面にキズが入ってしまった・・・(汗)

まあ、しょうがないか・・・、

この手のダイバーライト、恐らく全部がかなり不安定な状態で出荷されていると予想される。

設計に対し、組み立てと部品精度が追いつかない製品だとわかる。

スライドスイッチの磁力をあと少しだけ強く出来れば、最大電流を流す事ができそうだった。

このＬＥＤのスペック表が見つからないので旧型で計算して見た結果、６７５ﾙｰﾒﾝだったので、７００ﾙｰﾒﾝは出ているのか・・・、
まあ、これだけ出れば使えるかな？
