▼ 波長６７０ｎｍ４コア試作
波長６７０ｎｍ（ﾅﾉﾒｰﾀｰ）４ＬＥＤ仕様を試作して見た。
簡単に書いているのだが、ＬＥＤ放熱板が厚い銅製だったので、もう、手も足も出ないほど苦労した。
このライトはφ１６ｍｍ放熱板用なのだが、４ＬＥＤ放熱板はφ２０ｍｍ。
外径を削らなければライトに入らない。(泣)
具体的には、真鍮でφ２０ｍｍ放熱板を保持する冶具を作り、１６ｍｍになるように削った。
銅の放熱板は１０円玉のように硬くて、ニッパーとかは全く無理。
１０円玉を１６ｍｍにキレイに小さくする事は無理でしょ？だから機械加工しか無い訳。

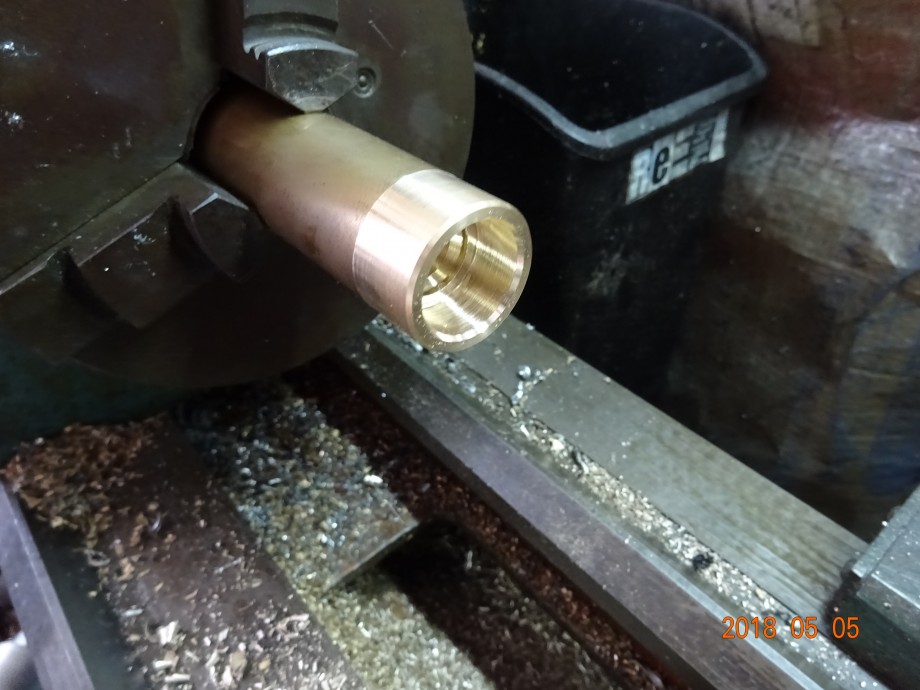

まず、フタを作る。

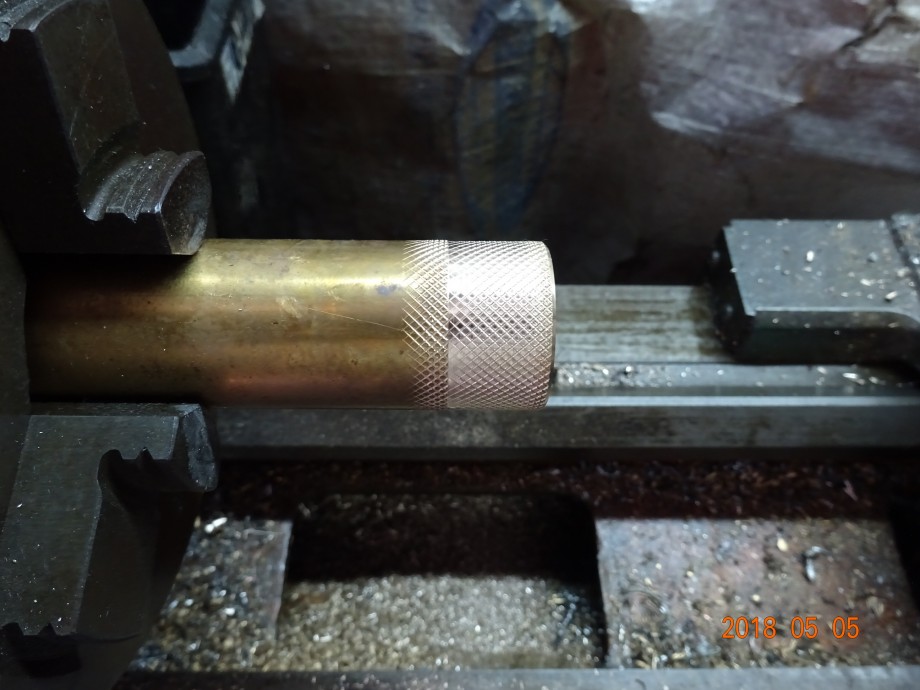

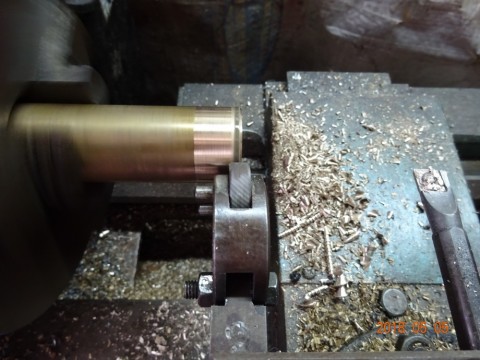

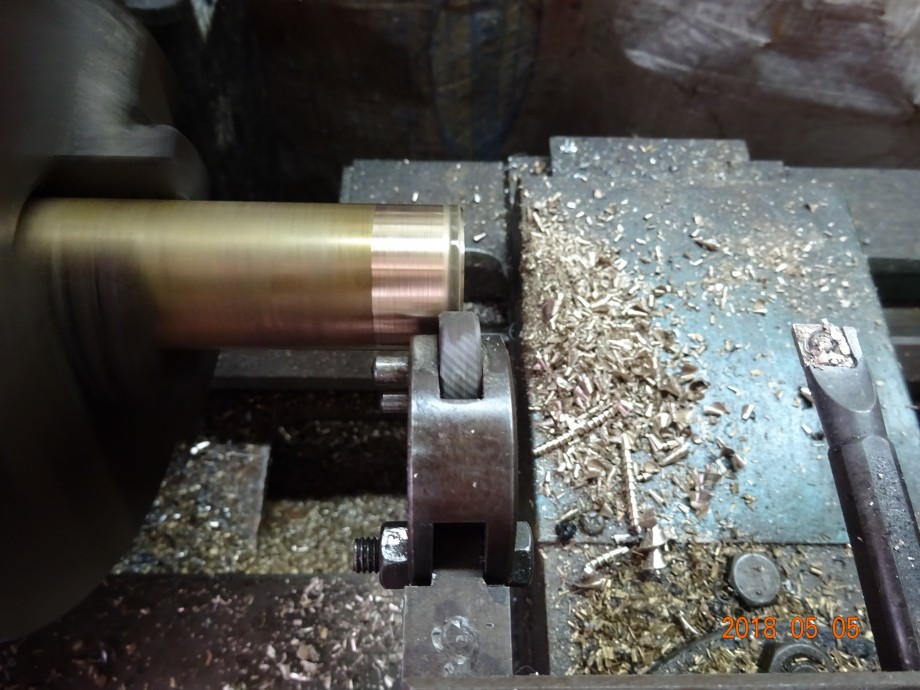

ローレット加工

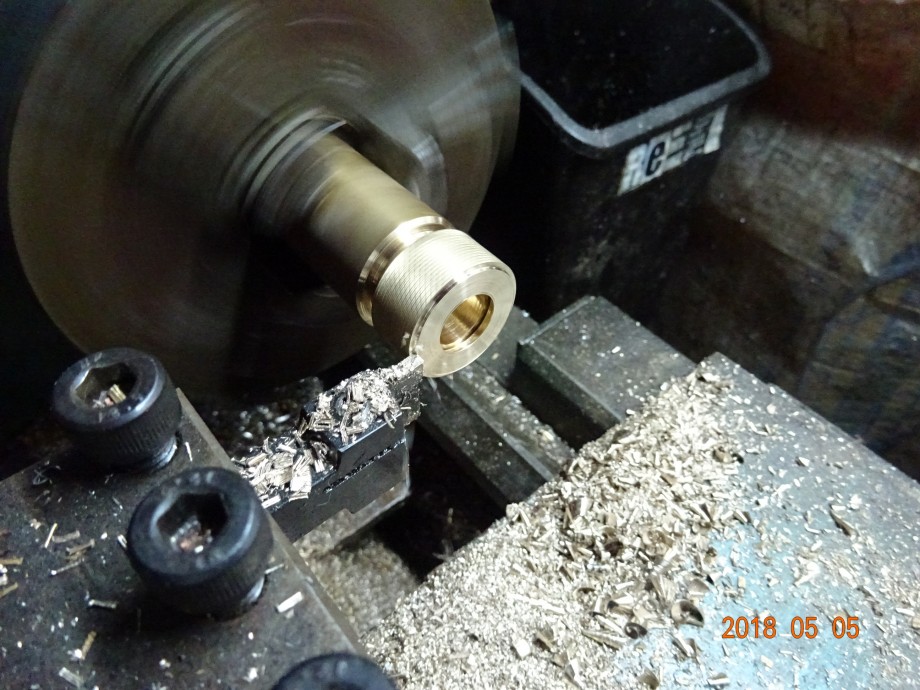

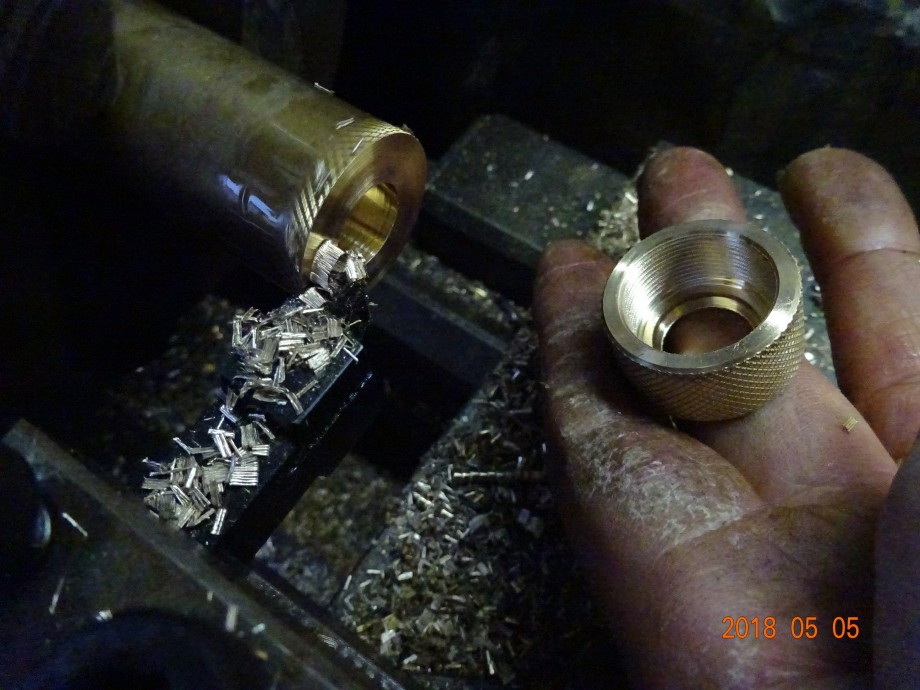

ネジを切ってから切断

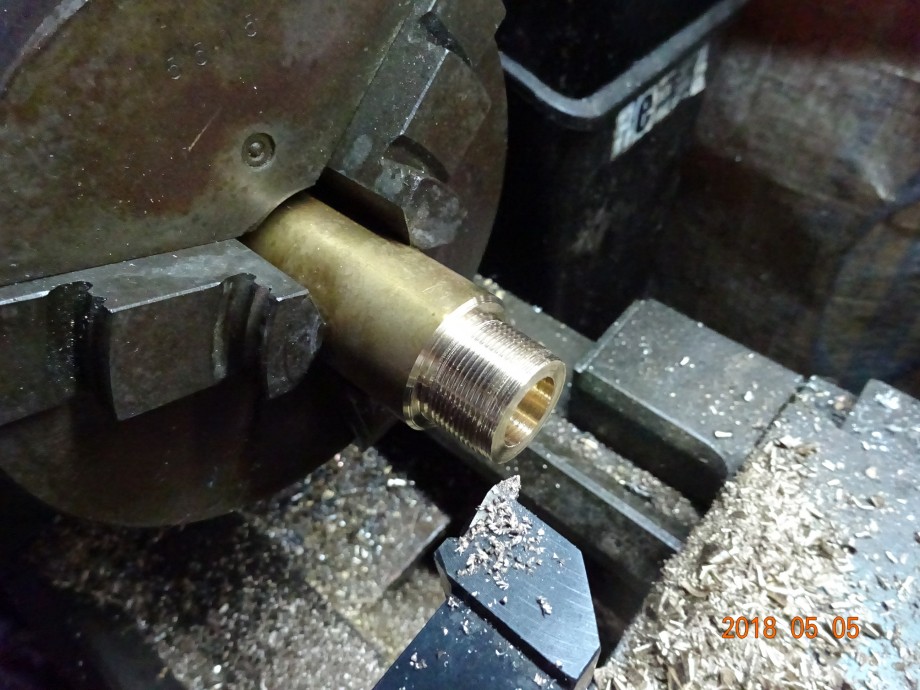

反対側加工、外径を削ってネジ切り加工

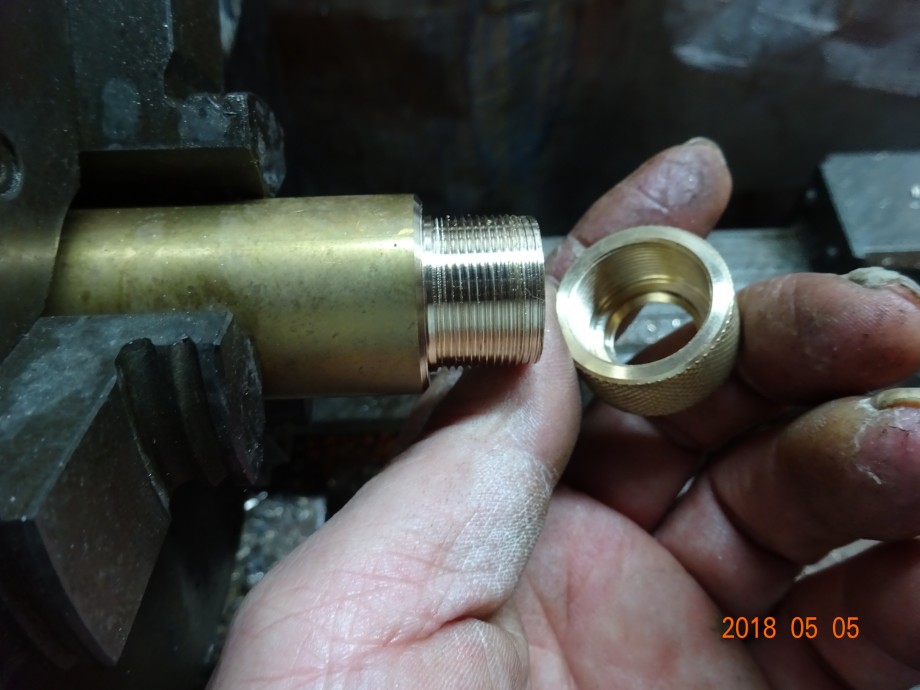

このリングで締め付ける方式

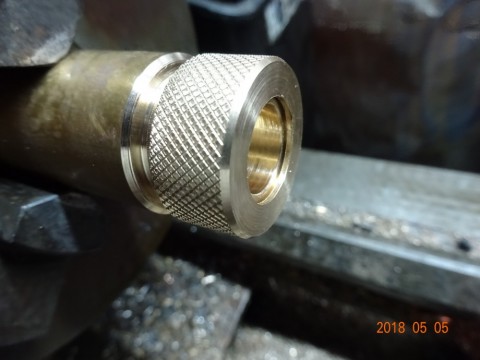

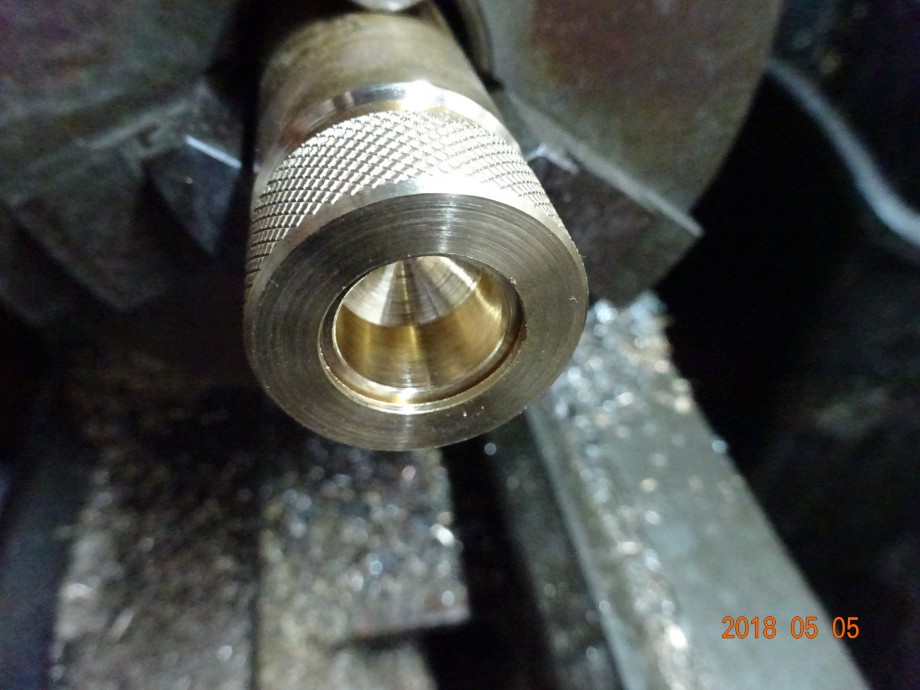

リングの反対側を仕上げて

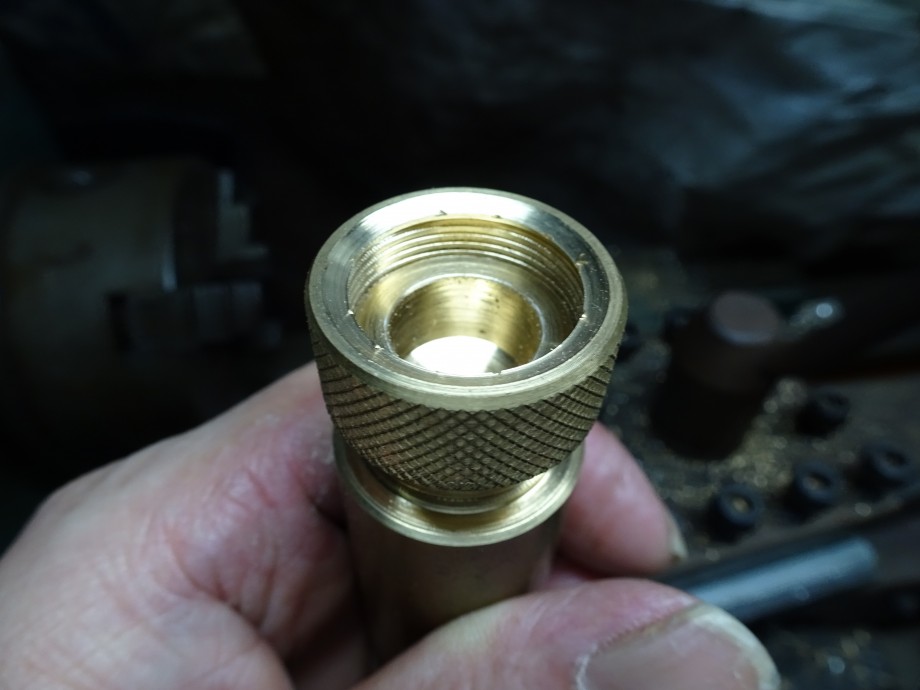

こうなる。

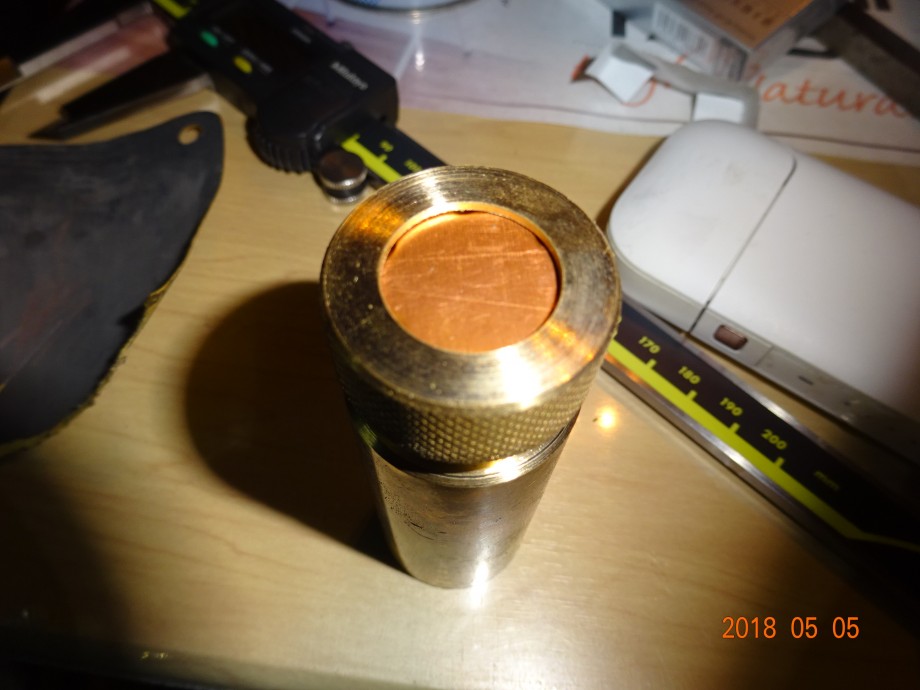

中心穴にＬＥＤが入る訳だ。

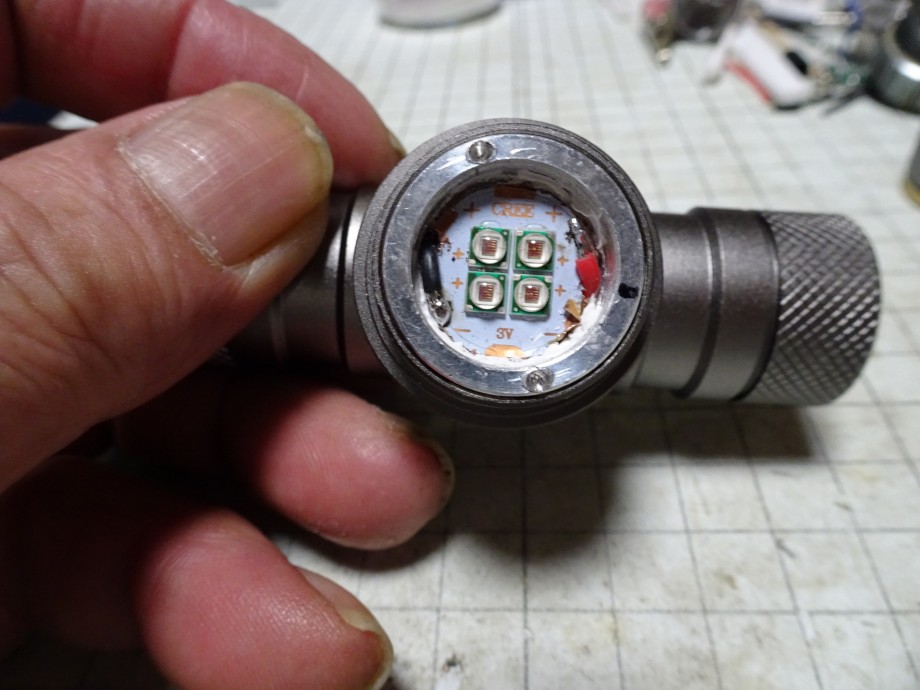

ＬＥＤを入れた状態

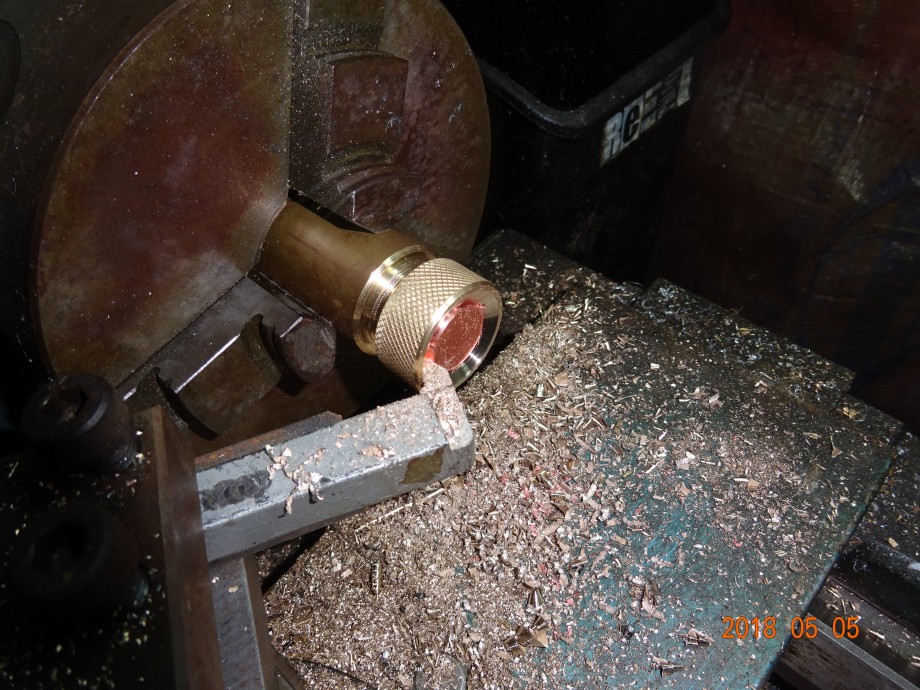

冶具ごと、削って行ったら・・・
ここまでで外れやがった！(泣)
要するに、ＬＥＤを１つ加工しただけで、冶具がダメになったのだ！！
細い尖った刃物が必要だったようだ。(泣)

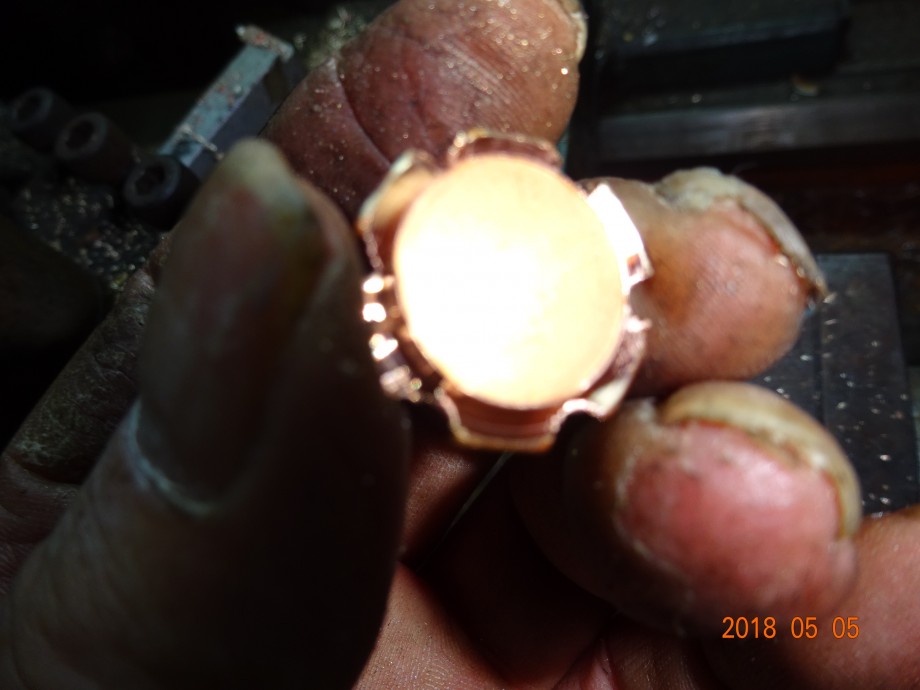

裏側はここまで・・・(大泣)

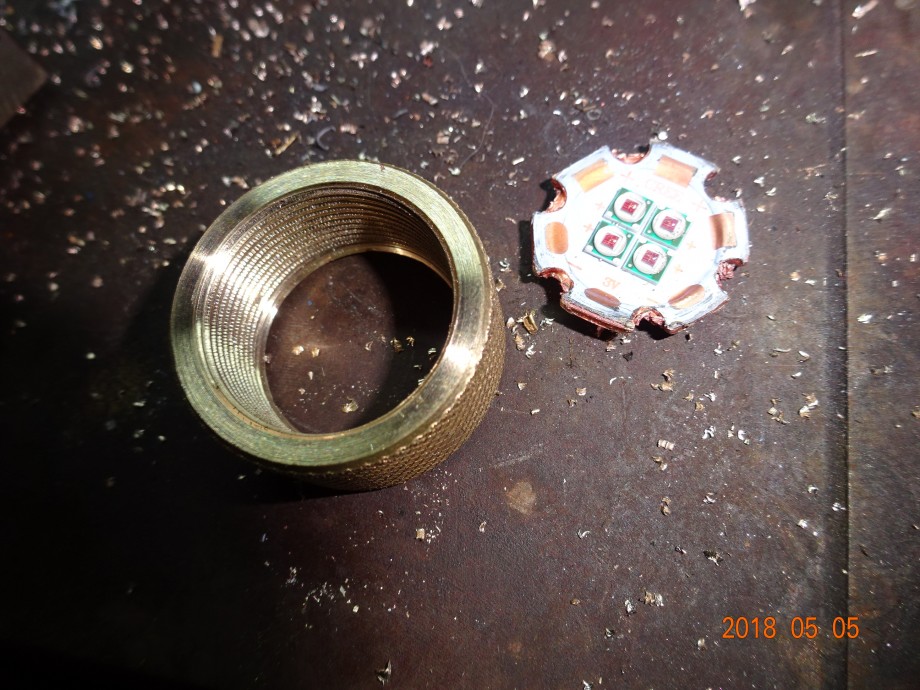

これが冶具の成れの果て・・・、
もう、ＬＥＤは保持できなかつた・・・とほほ
それでも、φ１６ｍｍになるように、ヤスリとかでシコシコと仕上げてライトに組み込んだのだ。
長くなったので、続きは後日！(笑)
