▼ 新工法極細ノズル試作２
- ジャンル:日記/一般
- (機械ログ)
テフロンにてノズルを試作して見たのだが、柔らか過ぎて具合が悪かった。
それで素材を見直すために、５種類ぐらい注文して入荷待ちだった。
φ15ｍｍ程度の丸棒なので手で力を入れて曲げてみるだけでも大体の感じは掴める。
それで、一番使えそうな素材で１つだけ試作して見た。
まだ、後になって変更する可能性は捨て切れないので素材は公表しないでおく。
同じ素材でもメーカーが違えば特性が違うので検証は必要だろう。
加工の工法も変更した。

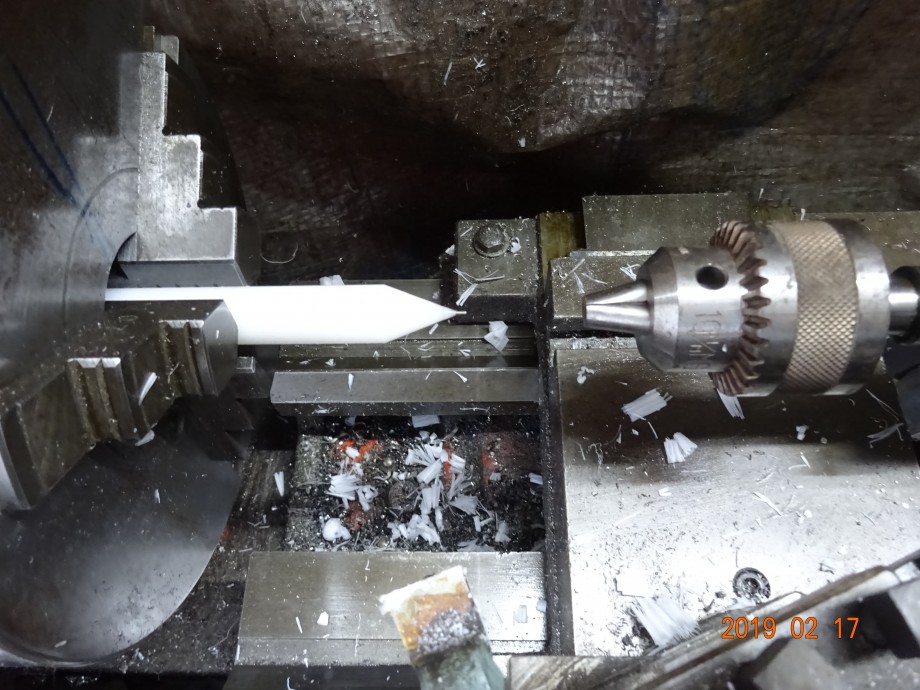

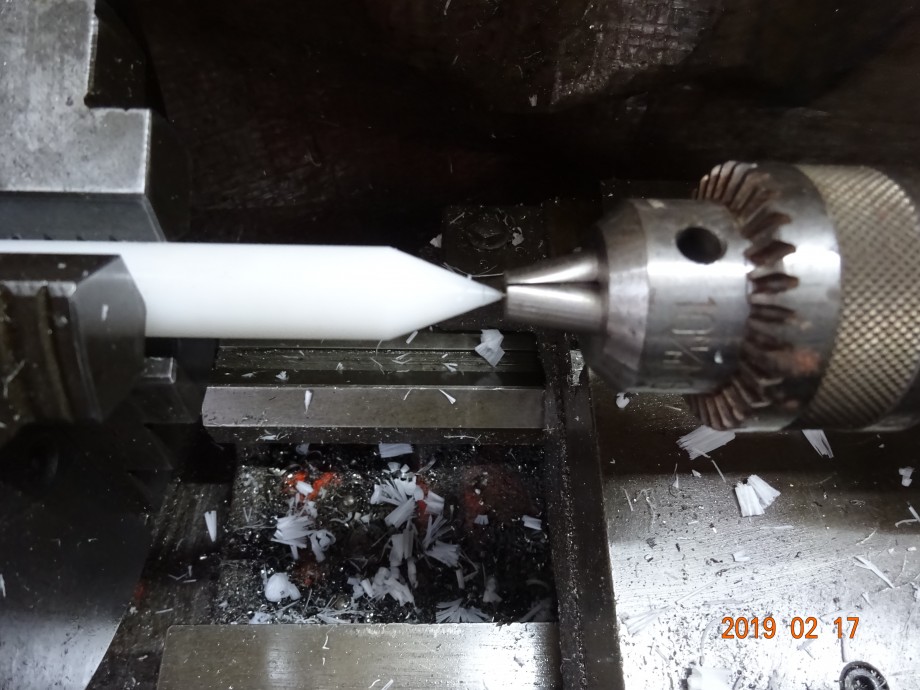

極細ステンノズルを圧入
ノズル圧入後

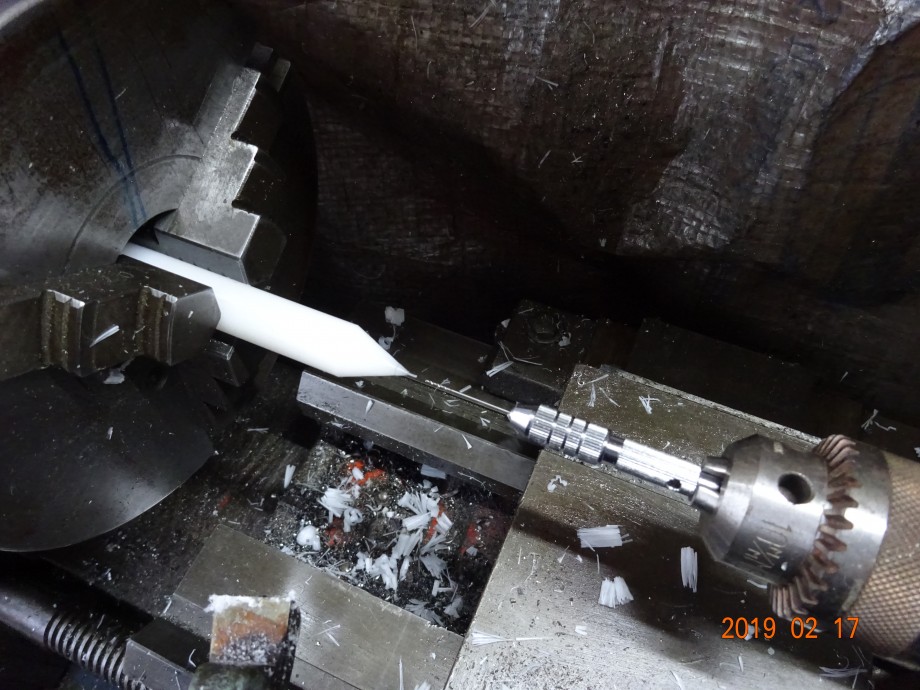

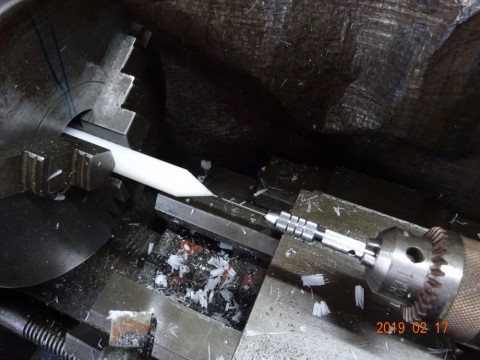

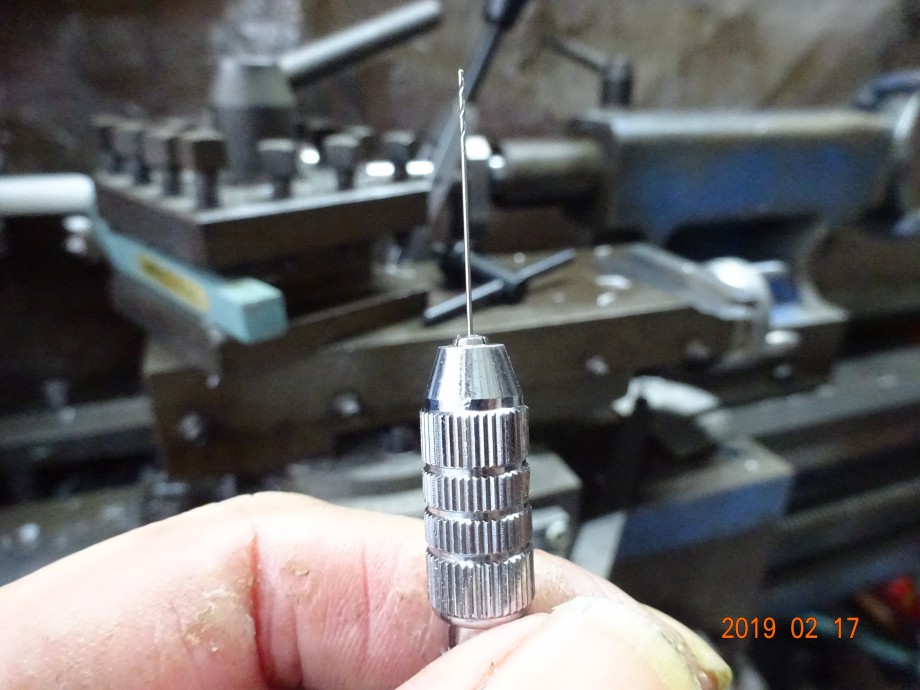

そしてピンバイスに０．５ｍｍのドリルをセットして
極細ノズルの中を通して穴あけする。
この方法の場合、同心円で穴あけが可能となる。
もっとも、極細ノズルの中にするっとドリルが入ることからも殆ど完全と言っていいほど芯が出ていて高精度だ。

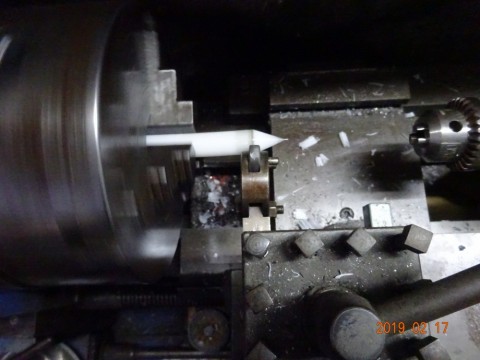

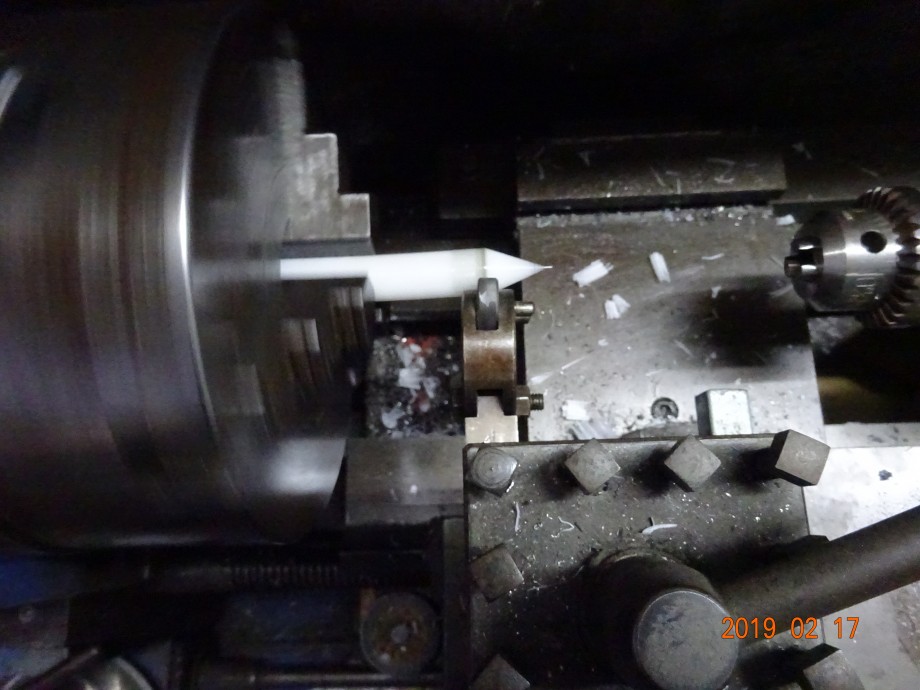

例によりローレット加工

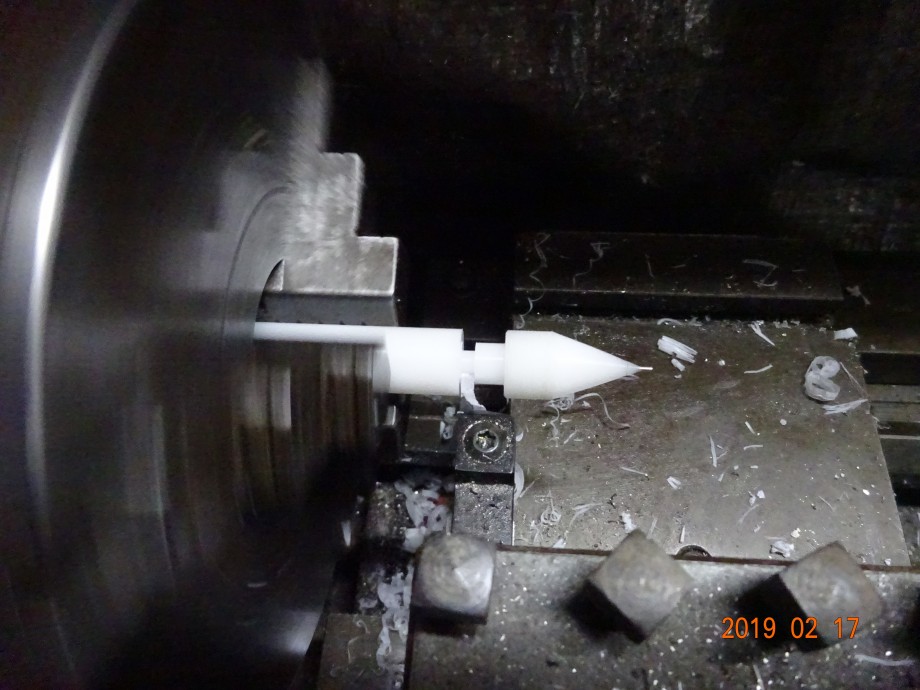

先にﾈｼﾞ部分の外径を加工した方が精度が良さそうなので、加工後に切断、この後の写真が１番上のヤツとなる。

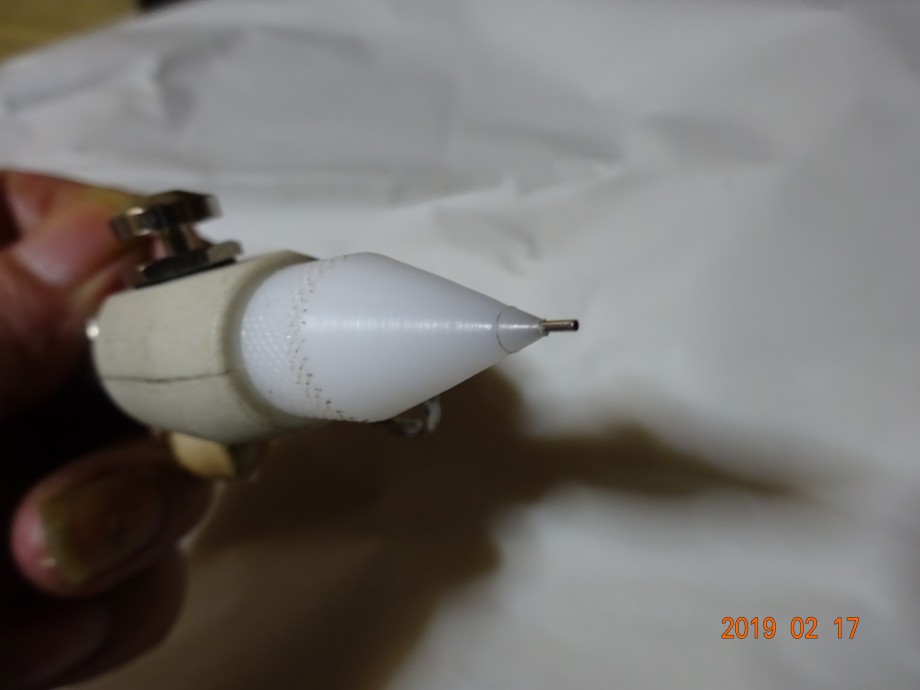

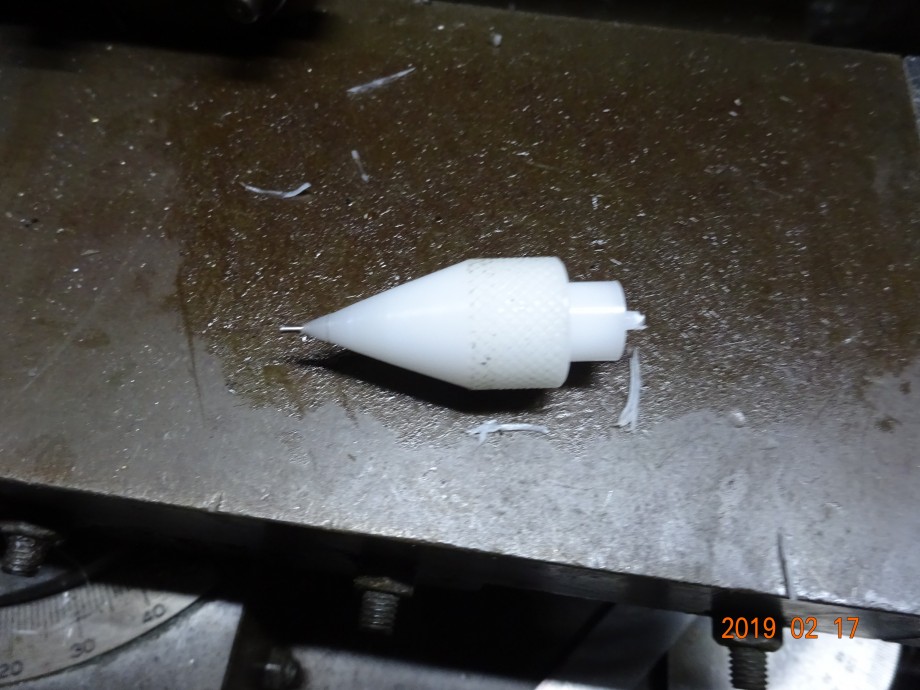

内側加工してネジ切り後、完成！

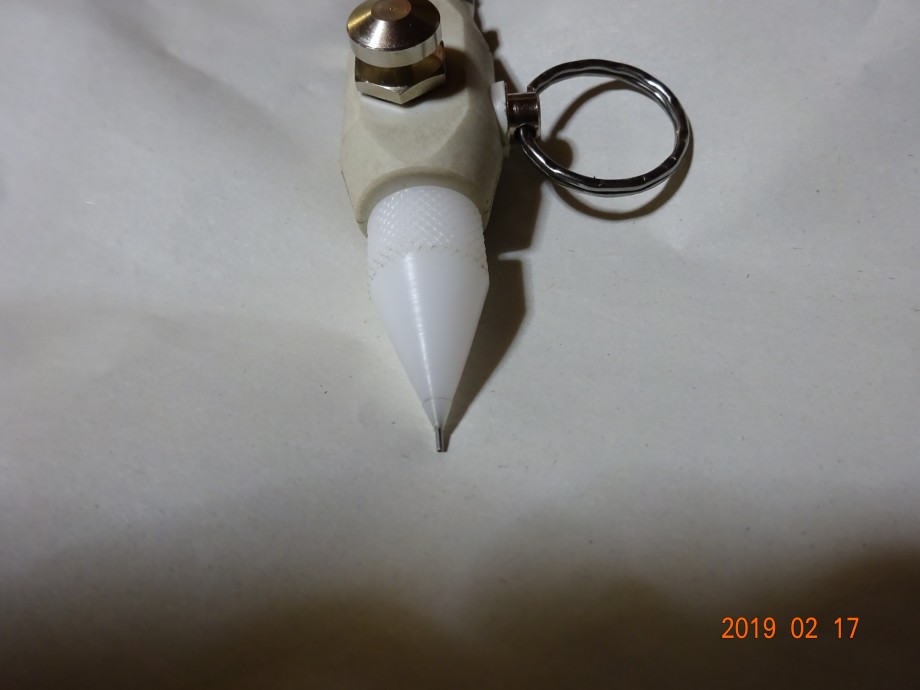

先端は０．５ｍｍのシャープペンより細く、内径は同じなので肉厚は薄い。
０．５ｍｍ芯のシャープペンだと、大体先端外径はφ１．０ｍｍ程度、ソレに対して極細ノズルはφ０．８２ｍｍとなる。
テフロンの試作１よりかなり強度が増し、感覚としては、これで完成と言って良いだろう。
それで素材を見直すために、５種類ぐらい注文して入荷待ちだった。
φ15ｍｍ程度の丸棒なので手で力を入れて曲げてみるだけでも大体の感じは掴める。
それで、一番使えそうな素材で１つだけ試作して見た。
加工途中の写真
まだ、後になって変更する可能性は捨て切れないので素材は公表しないでおく。
同じ素材でもメーカーが違えば特性が違うので検証は必要だろう。
加工の工法も変更した。
極細ステンノズルを圧入
ノズル圧入後
そしてピンバイスに０．５ｍｍのドリルをセットして
極細ノズルの中を通して穴あけする。
この方法の場合、同心円で穴あけが可能となる。
もっとも、極細ノズルの中にするっとドリルが入ることからも殆ど完全と言っていいほど芯が出ていて高精度だ。
例によりローレット加工
先にﾈｼﾞ部分の外径を加工した方が精度が良さそうなので、加工後に切断、この後の写真が１番上のヤツとなる。
内側加工してネジ切り後、完成！
先端は０．５ｍｍのシャープペンより細く、内径は同じなので肉厚は薄い。
０．５ｍｍ芯のシャープペンだと、大体先端外径はφ１．０ｍｍ程度、ソレに対して極細ノズルはφ０．８２ｍｍとなる。
テフロンの試作１よりかなり強度が増し、感覚としては、これで完成と言って良いだろう。
