▼ 旋盤で研磨ができないかやって見た最終回

ジャンル:日記/一般
(機械ログ)

完成後の状態

前回、２５Ｗモーターから４０Ｗモーターに交換後、電源を直接１００Ｖ入力に変更した。

コンデンサーはモーターの端子BOXの横にタイラップで固定。

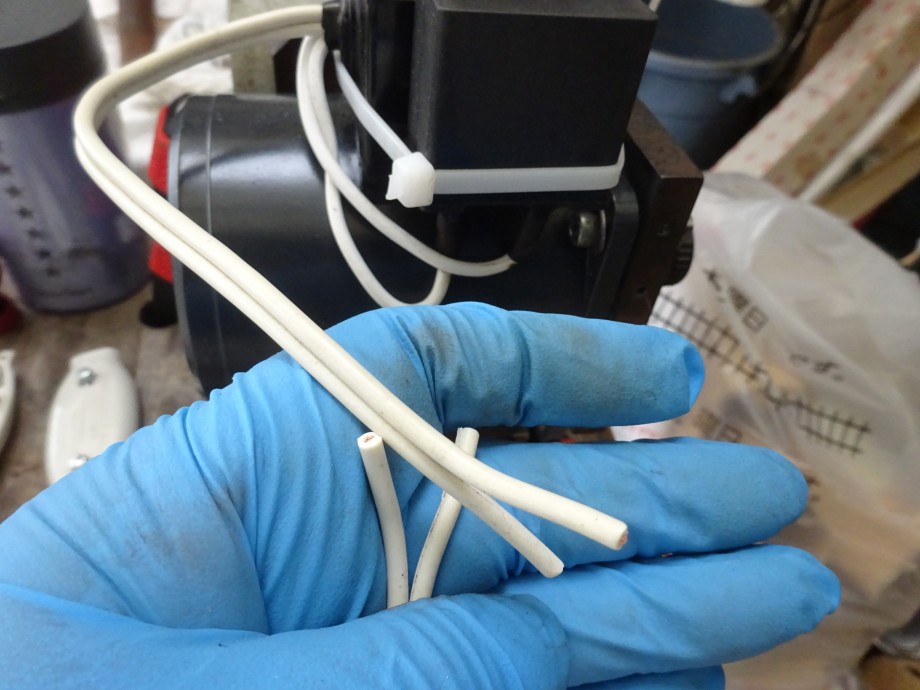

このままではスイッチが無いので電源線をプチッ！

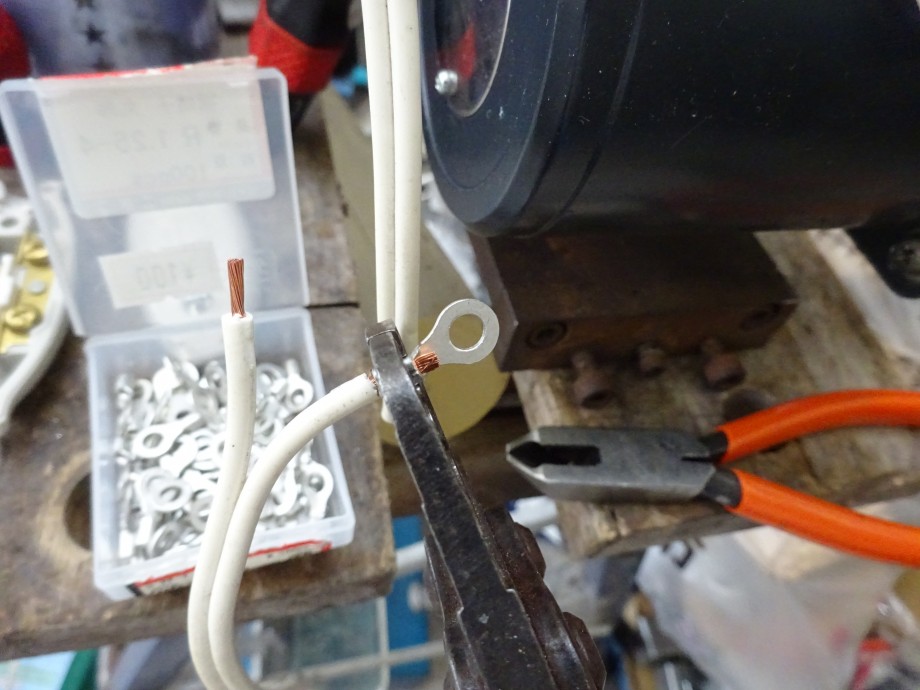

圧着端子を取り付けて

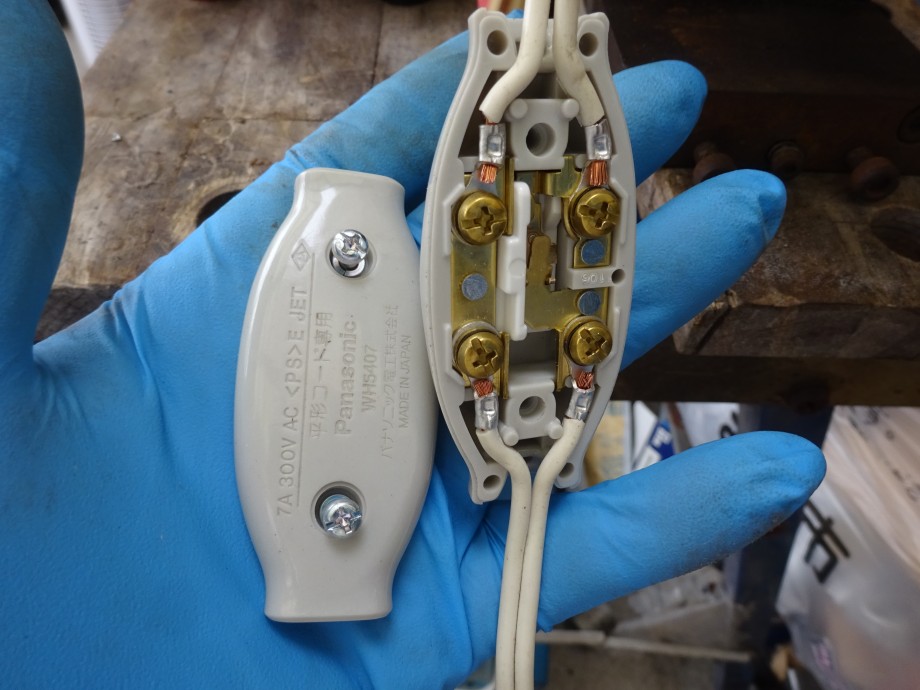

スイッチに締め付ける。
これは２本線を同時に切るタイプのスイッチ

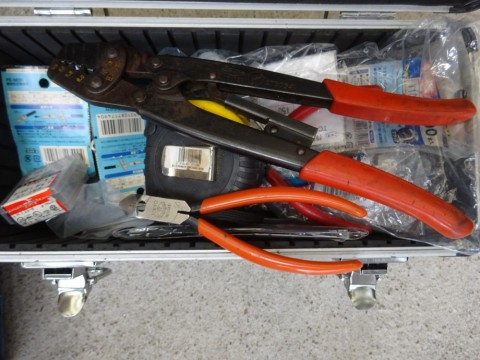

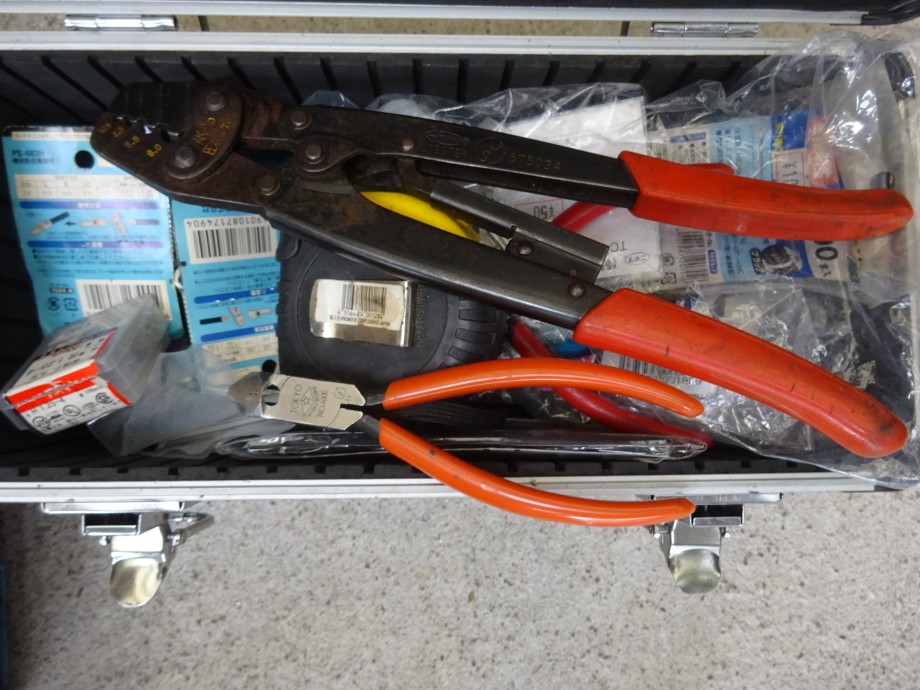

ニッパーと圧着ペンチ？と圧着端子があれば誰でもできる。
若い人はやらないだろうな･･･、

実は、昨日、コンデンサーの端子が平端子だったので探し回ったのは内緒の話。
何とか見つかって良かった。
今日、熱収縮チューブで端子を絶縁しておいたので御安心下さい。

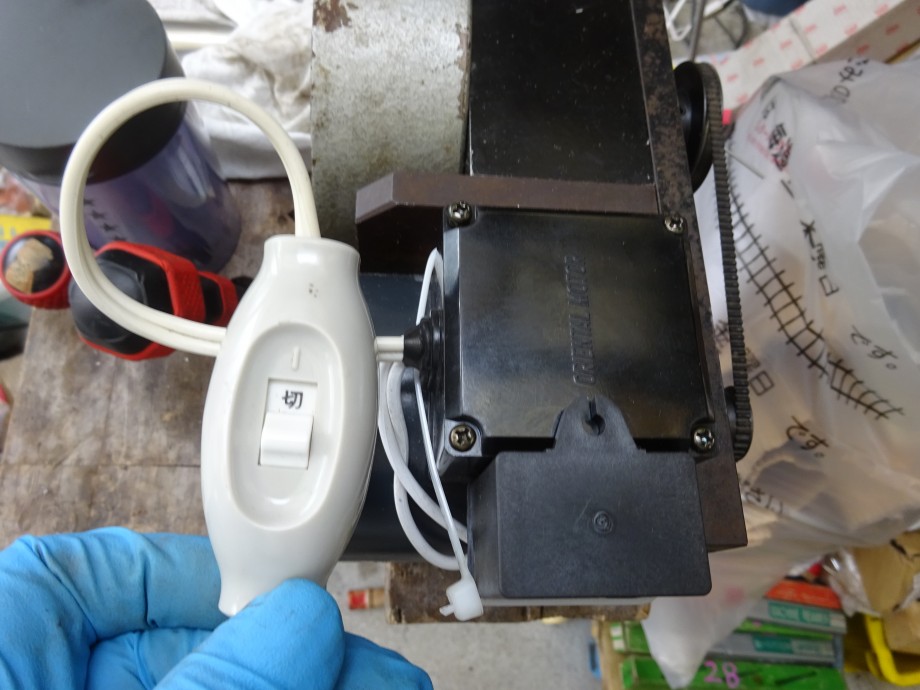

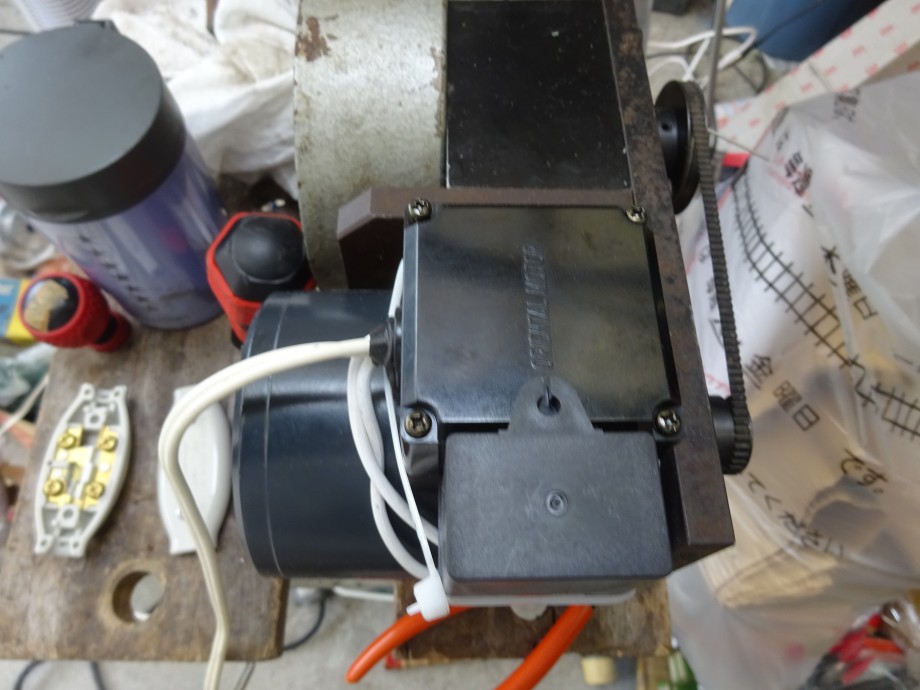

手元スイッチが取り付いた。

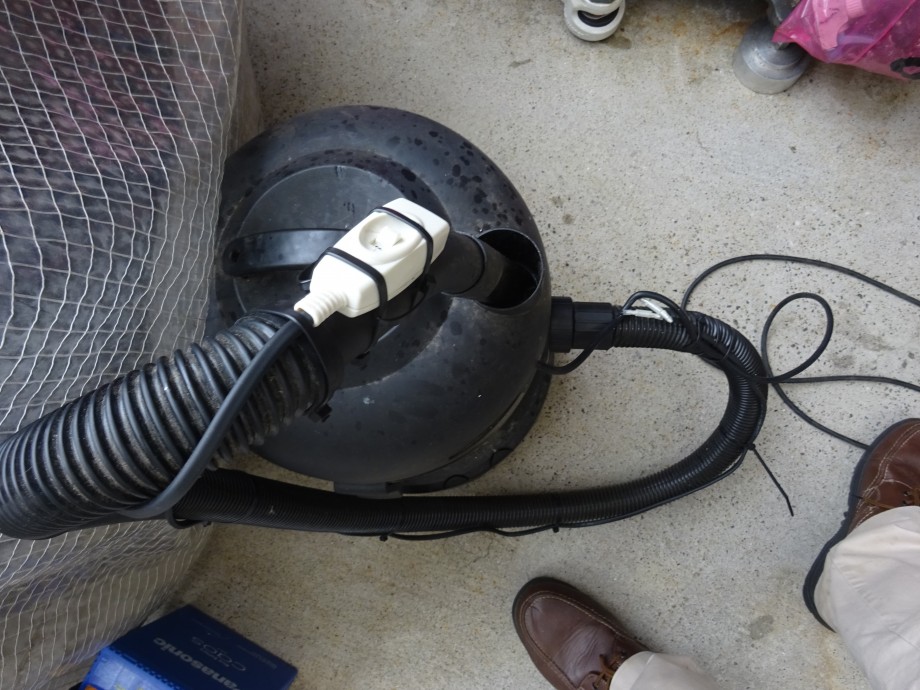

参考までに室外掃除機はリモコンスイッチが無かったので後付けしてます。

このタイプは１本の配線の間にカマスので１本線で入り切りするだけのスイッチ。
種類が違うので御注意ください。

このように、何でもスイッチは追加できます。
コンセント付近で断線したらコンセントの少し手前で切ってプラグをこの手で付けるだけで直る。

次にプーリーを入れ替えるのだが、その前に軸に付けたチタンのヤツを修正する。

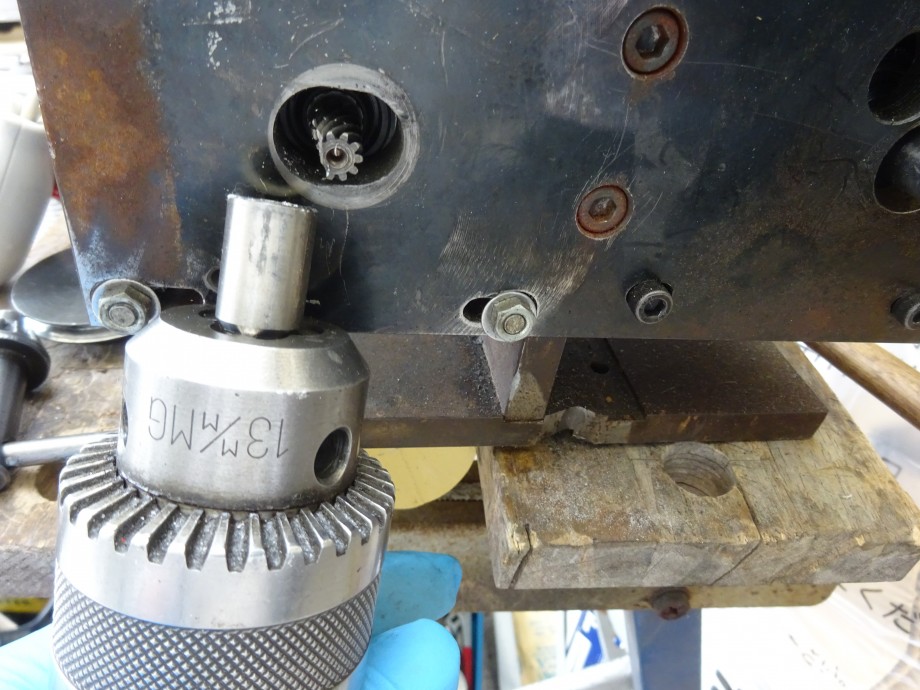

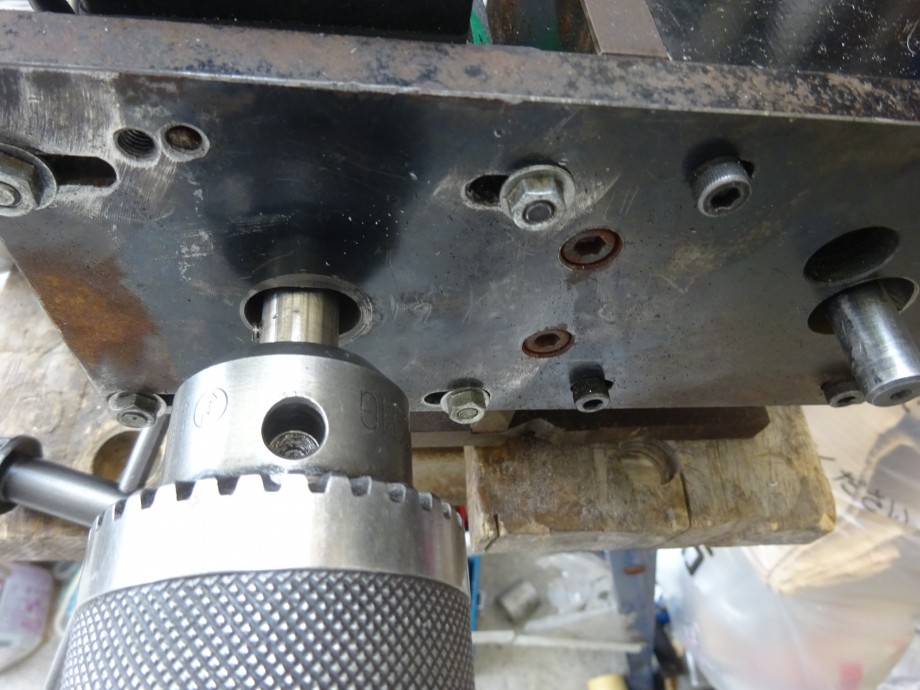

この間、抜けなくなったので、ドリルチャックを締め付けてモンキーレンチでこじる。

抜けた！

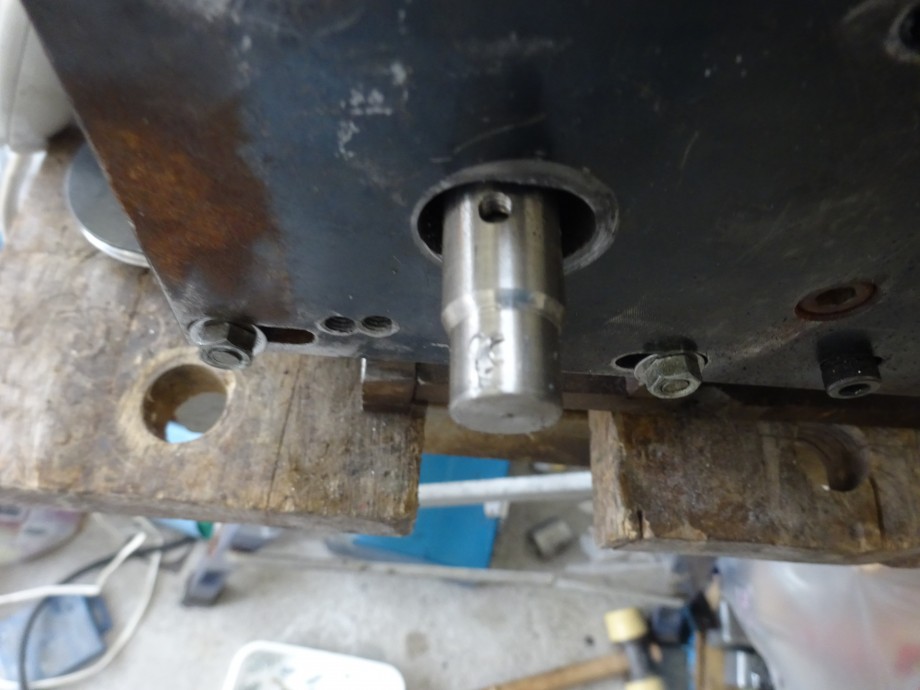

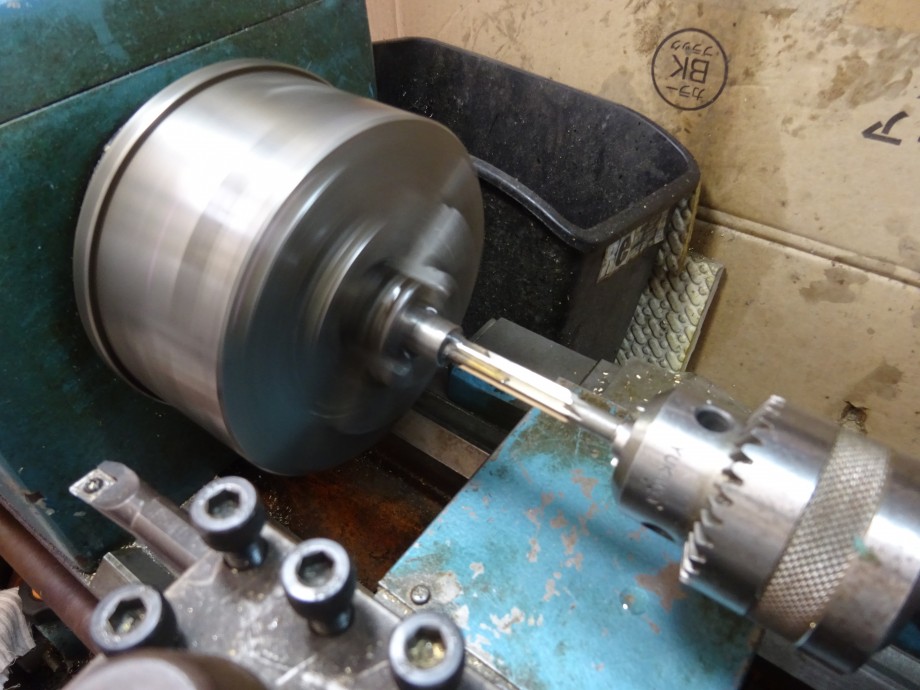

内径を修正して

押し込んだらイモネジがベースに干渉した。

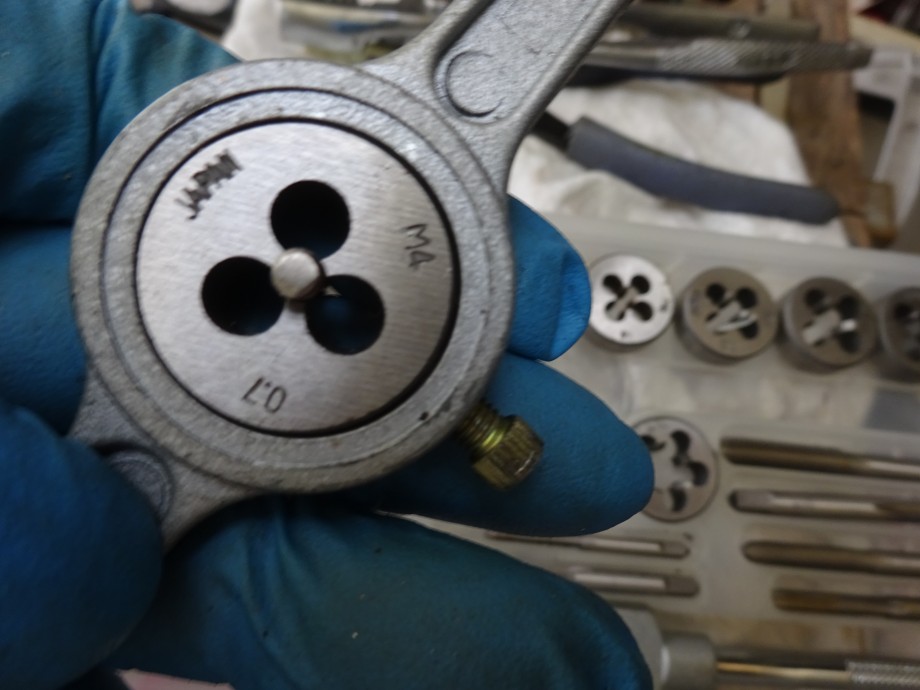

サンダーで短くして、ネジ山を修正、それでも干渉したのでモーターの取り付け位置を芯出しした。

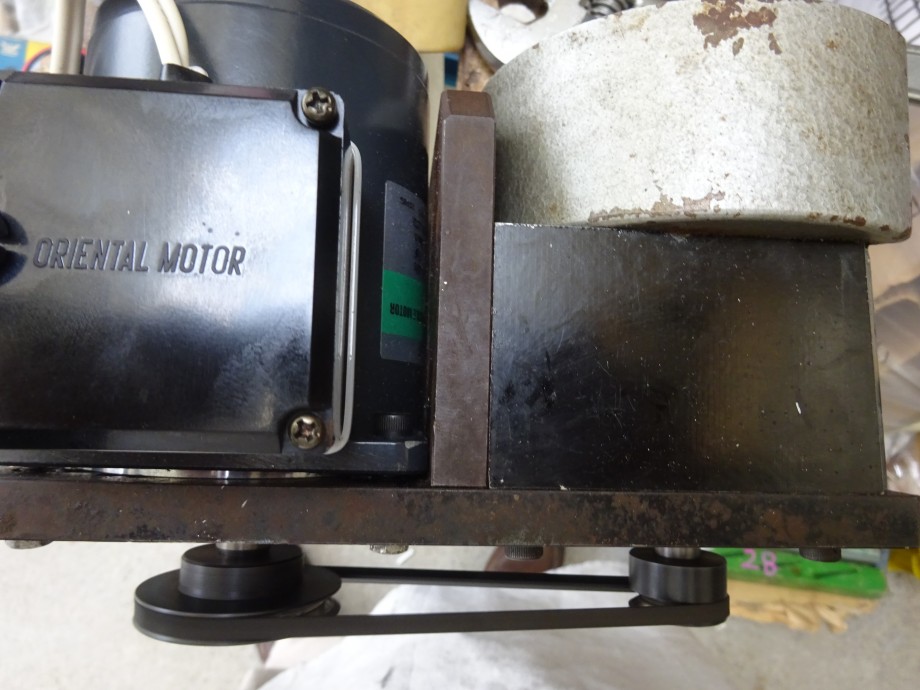

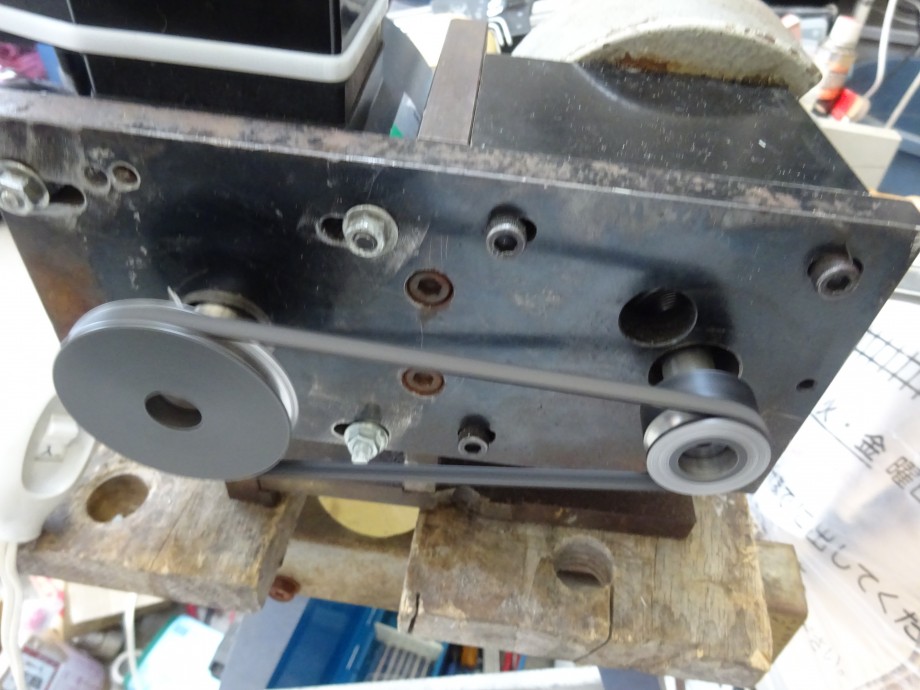

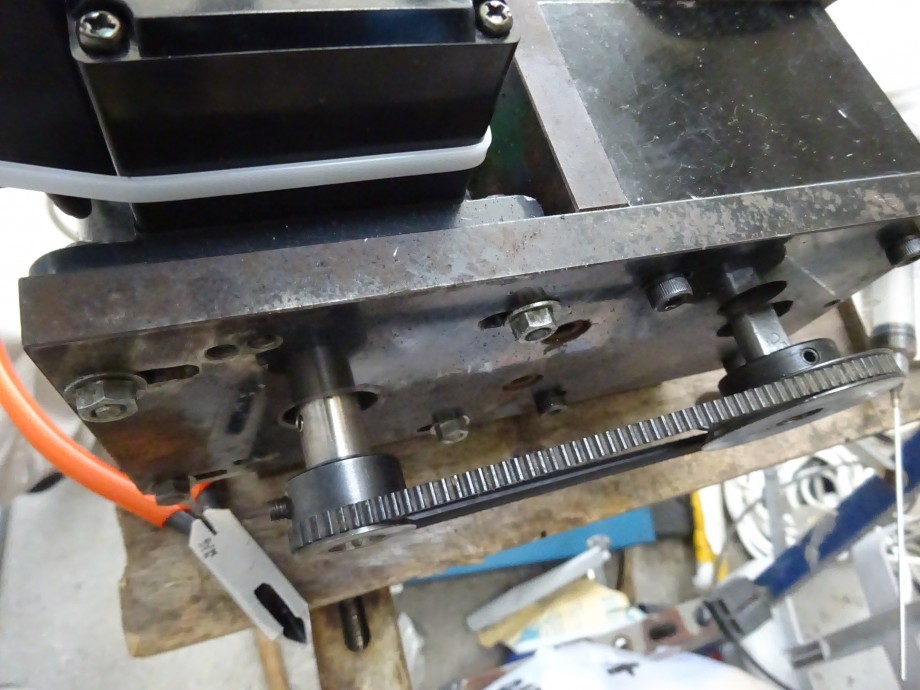

無事、プーリーの入れ替えができた。
トルクは充分なようで、回転は倍以上になり、
普通に使う程度なら砥石は止まらない。

スピードコントローラーが付いてた時はこの組み合わせでは回らなかった。
供給する電気不足だったのは間違いない。

何日も掛かってしまったが、無事、修理改造は完成した。
改造項目はトルクＵＰと回転数ＵＰ、どちらも達成できた！

何とかなって良かった！（喜）

これで旋盤で円筒研磨ができるようになった！

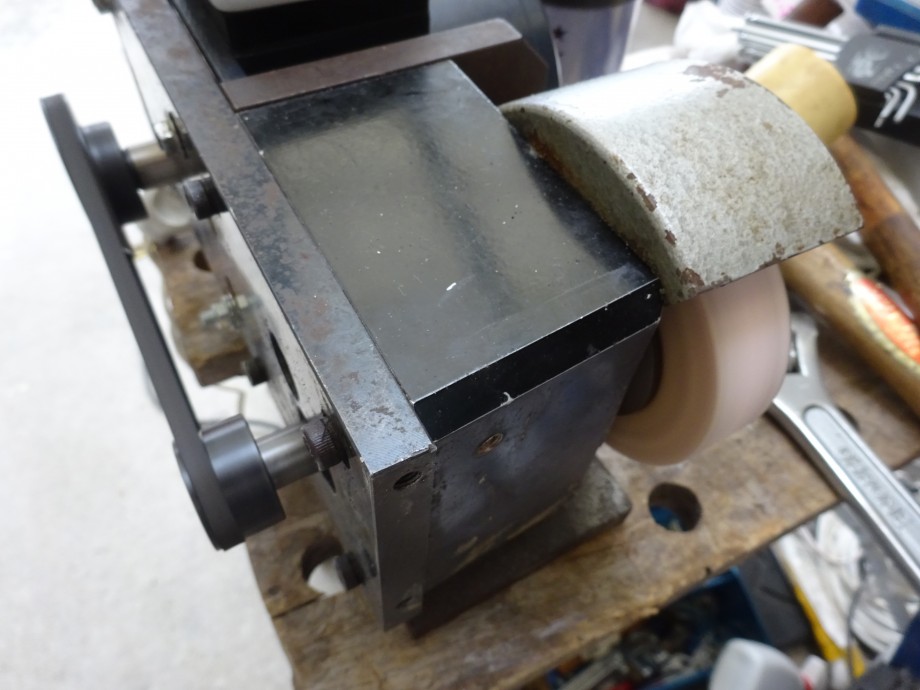

なぜこのグラインダーに拘ったかですが、この砥石は刃物を研ぐ為のやわらかい砥石が付いている。
ドリルの刃先を研ぐとかの用途だったのか･･･、
買ったことないので値段は知らないが、恐らくそれなりにする物だと予想する。
分解して分かったのだが、各部の精度が異常なほど高い。
相当腕の良い職人のワンオフ手作り品だろう。
注文したら一体幾らになる物なのか？
良き時代の昭和の作品だろうか？？？
それだけに基本設計が残念でならなかった。
設計者と組み立てた職人は別の人物像だろう。
そんなことを考えてしまう作品だった。
自分の手で使えるように出来て良かった。
