▼ ロッドホルダー取り付け

何時ものバイク通勤中の妄想タイム？で閃きました。(*￣ー￣)ｖ

スクーターって、普通のバイクと違って後付けパーツを
何処で固定するかで結構悩むんですよね。

イメージを元に、例のブツを取り付けるパーツを製作しました。

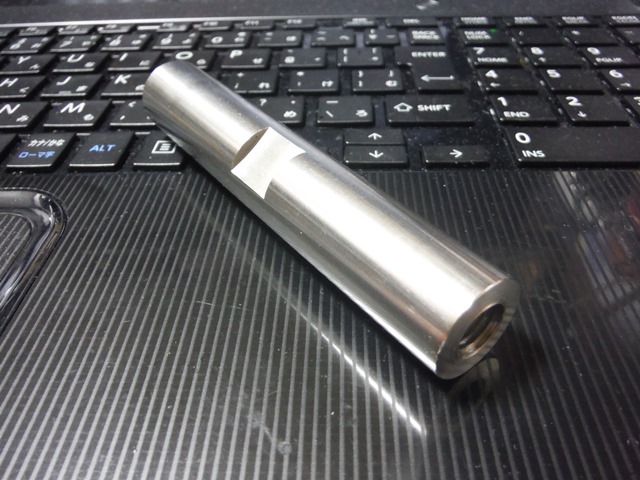

材質は、ステンレスです。
削った丸棒の両端にM８とM１０の細目のタップを立てました。

ただの円柱では、締め付ける事が出来ないので
フライスで１４ｍｍのスパナが使えるように２面取りしました。
６角の方が見た目が良いんですけど面倒で…。(￣∇￣*)ゞ

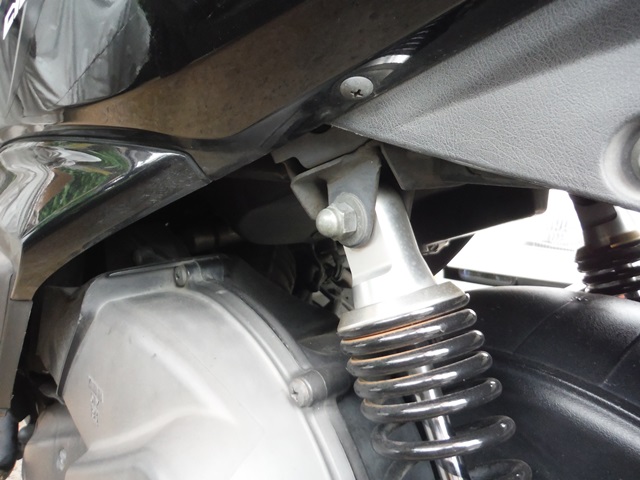

ロッドホルダーを取り付ける場所は…
ココにしました。
左のリアサスのアッパーボルトです。

汎用ステーをナットに友締めってお手軽な方法もありますが
強度的な問題もありますが「カッコ悪い」ので却下です。(笑)

てな訳で、コイツを製作しました。
強度的には、予想以上でした。(*￣ー￣)ｖ
リアサスのボルトなので、当たり前ですね。

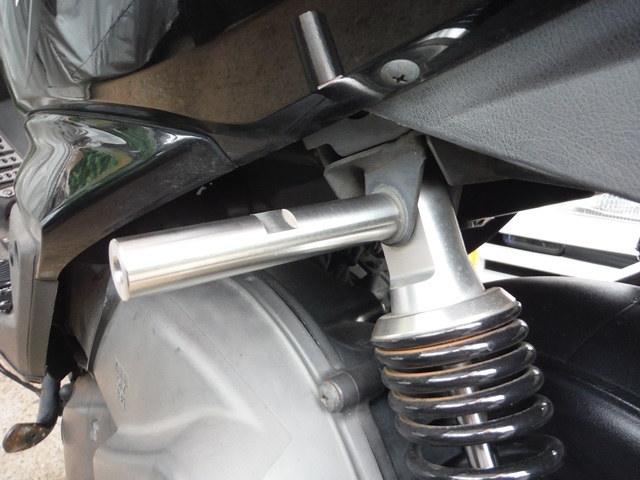

仮付けです。
取り敢えず、問題は無さそうです。

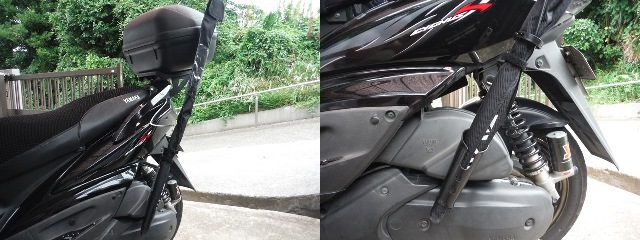

ロッドをカバーに入れた状態では
良い感じです♪
グラ付きも無く、このまま使っても問題無いかな。

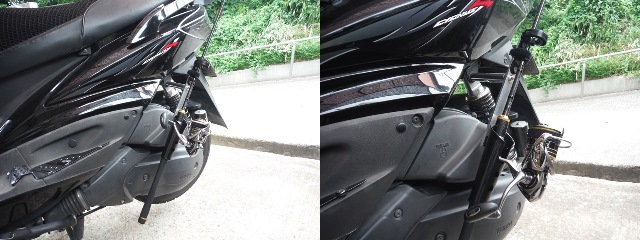

ロッドにリールを付けた状態では
ロッドエンドが路面に当たる事はありませんが、もう少し上が良さそうです。

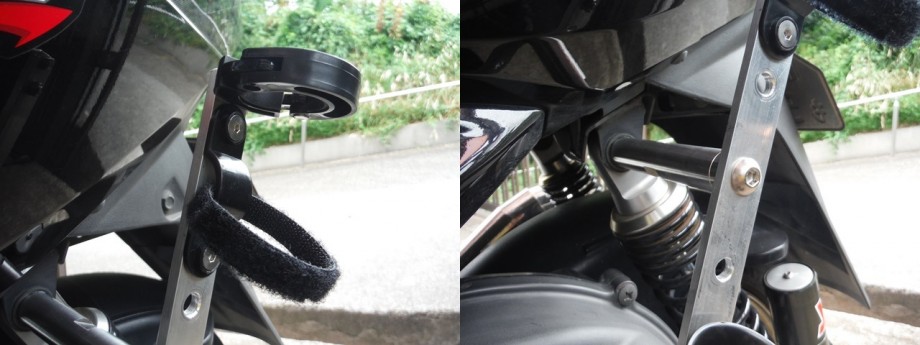

ホルダー本体に改良しました。
クランプのみでは固定が心配なので、ベルクロテープを使える様にしました。
傘ホルダーの取り付け部品の半割部分を有効活用です。(笑)

また、ホルダーの高さを調整出来る様に取り付け穴を追加しました。

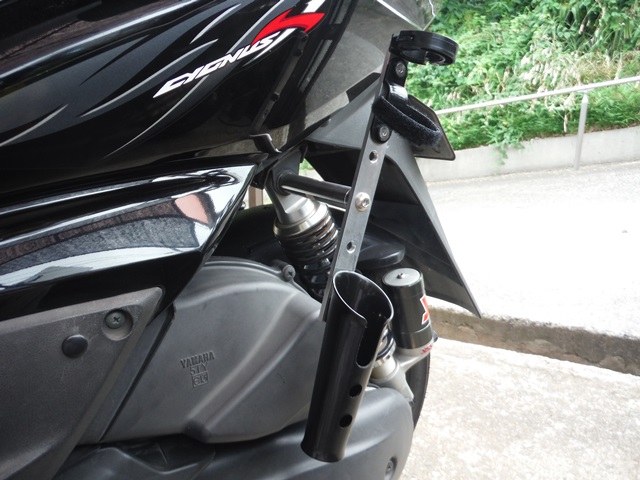

改良後、各部の微調整をして取り付けました。
なるべく車体からはみ出させたく無かったので、ステーを短めにしたので
エアクリーナボックスとのクリアランスが微妙だったので５ｍｍのスペーサーを入れました。
取り付け位置も最初の位置から３０ｍｍ程上げました。

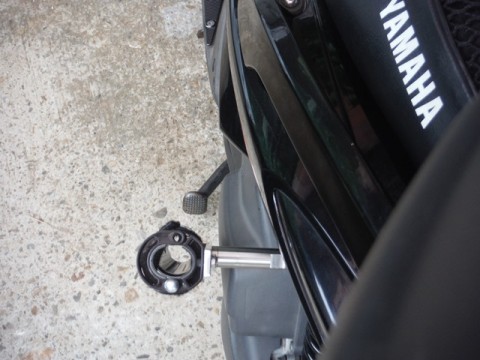

側面のはみ出しは、最小限で収まりました。
結構出てる様に見えますが、トップケースの全幅の内側には収まってます。

しばらく、この仕様で使っていましたが同時に２本のロッドを運ぶ事が出来ず
最近では使うロッドのレングスが長くなった事もあり、走行風でロッドに負荷が掛かるのが心配でした。

って事で、新しく作り直す事にしました。(￣∀￣)
