▼ 旋盤、部品加工中
- ジャンル:日記/一般
- (機械ログ)
部品加工中・・・
ＬＥＤ放熱板の焦点出しの為、加工中
デジタルノギスの使い方

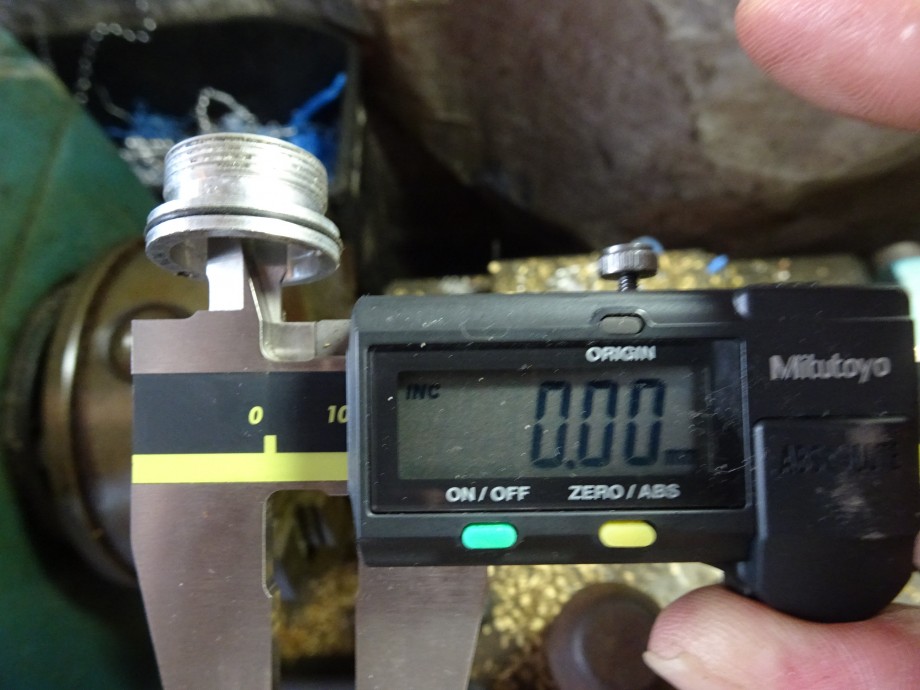

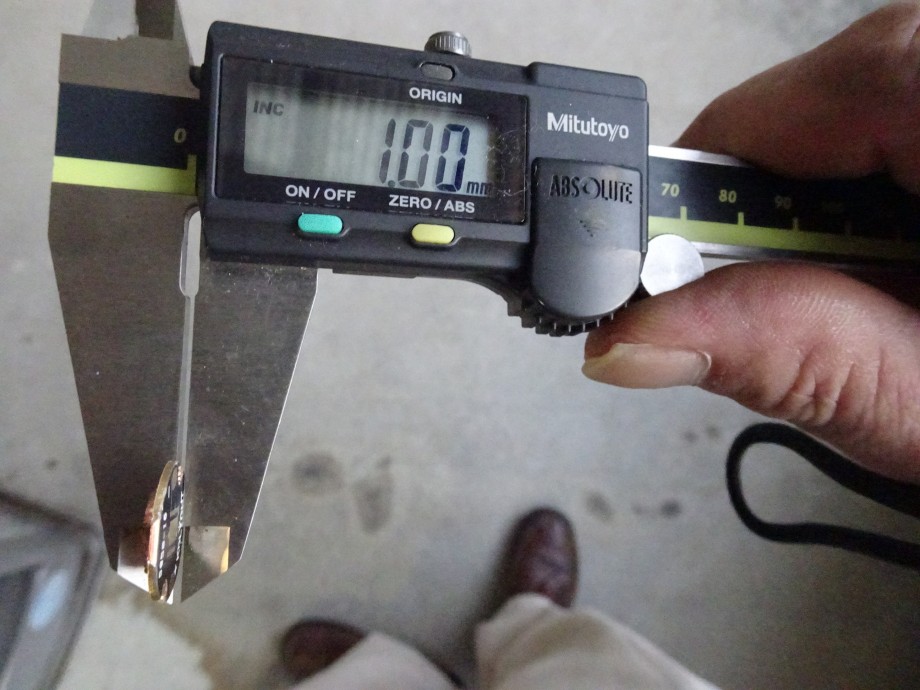

まず、相手部品でゼロセット
寸法を出す時、普通に測定しても良いのだけれど、
挿入して寸法を出す場合は相手部品でゼロセットした場合、どれだけ削るのか、その差だけを表示できる。

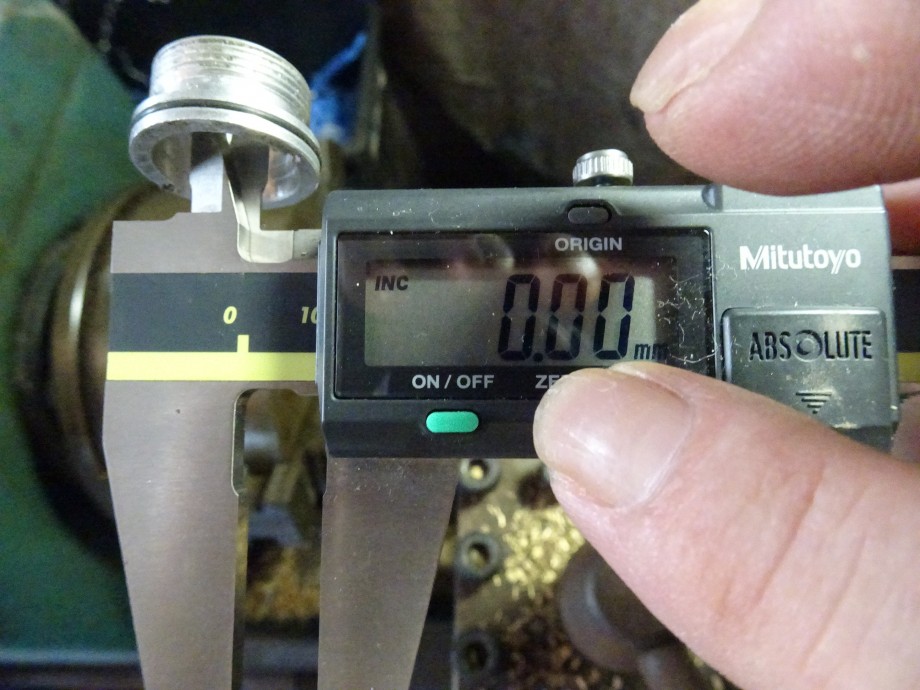

穴の内径でゼロにセットしました。

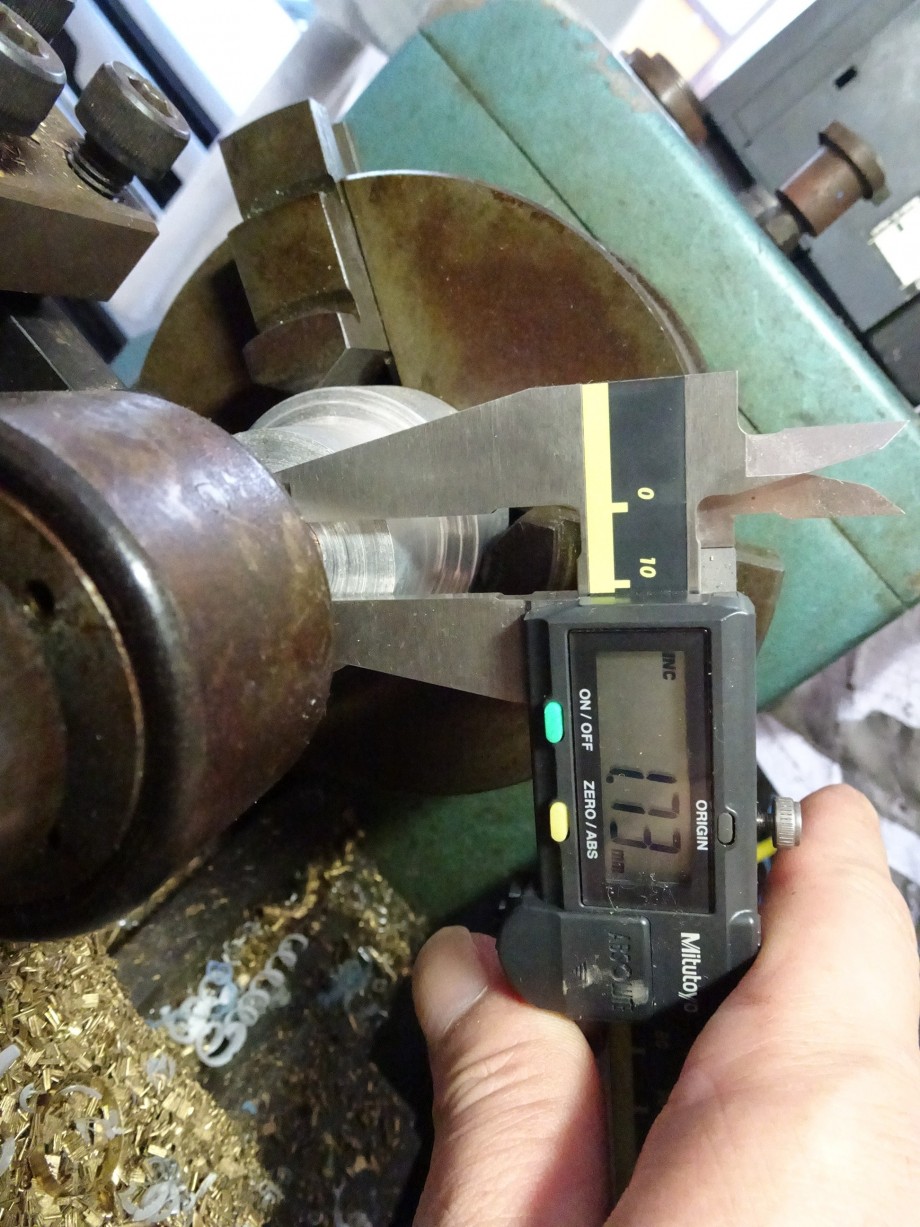

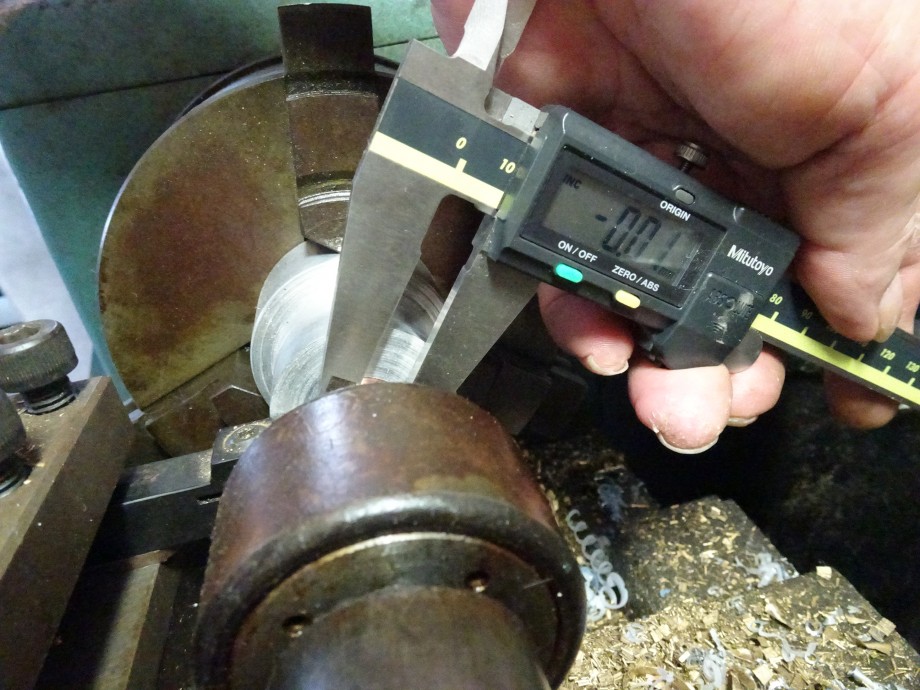

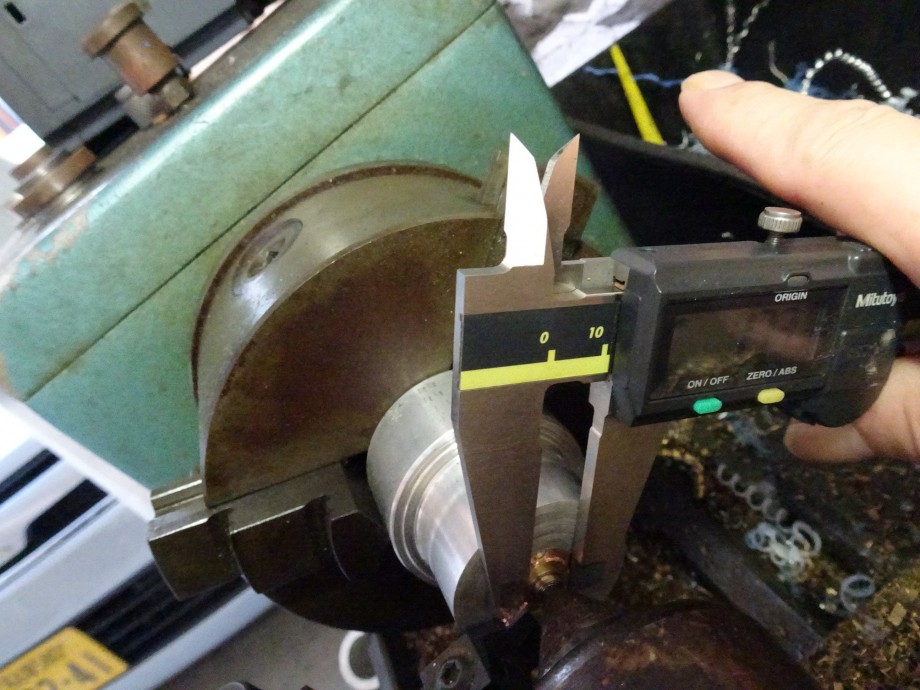

ある程度削ったら測定
この場合、削る分だけの寸法が表示される。
１．７３ｍｍ削り代がある訳だ。

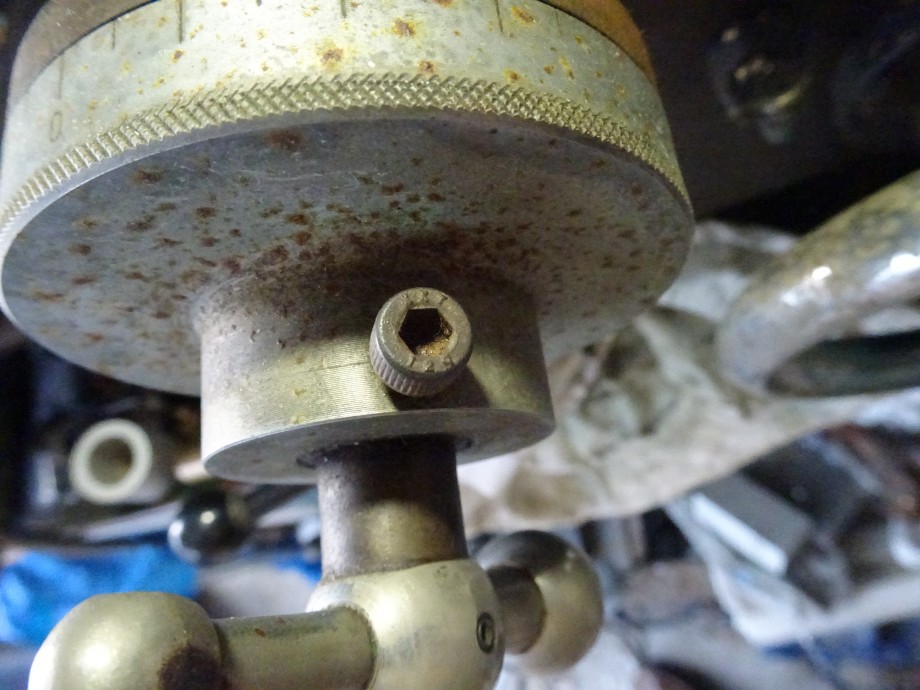

この六角穴ボルトを緩めて

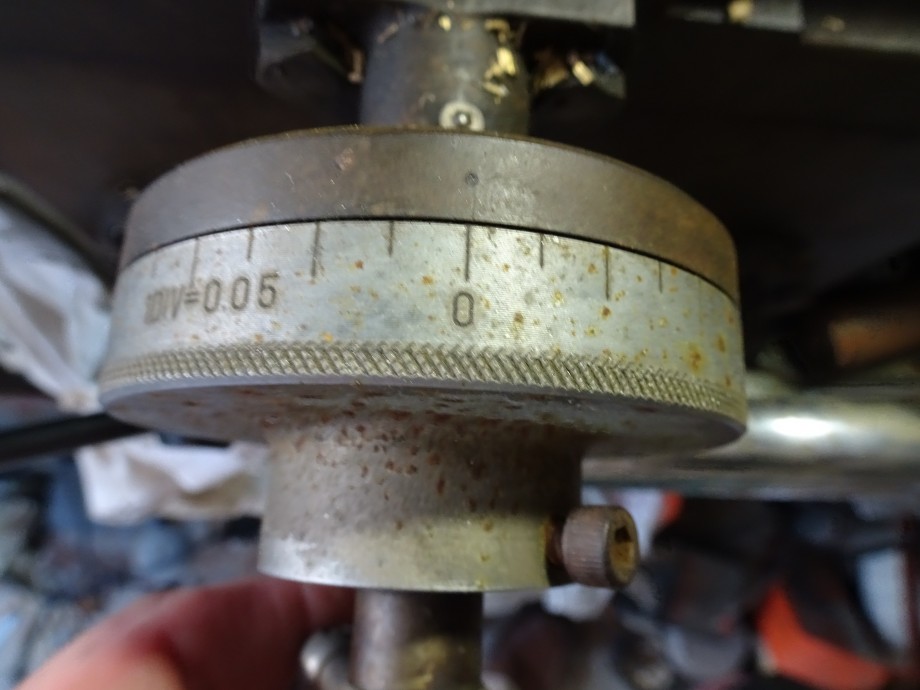

ダイヤルをゼロに合わせる
ゆっくりと１．７３ｍｍ削ると寸法が出る。
入らないとマズイので多少だが小さめがベスト
こうなる！

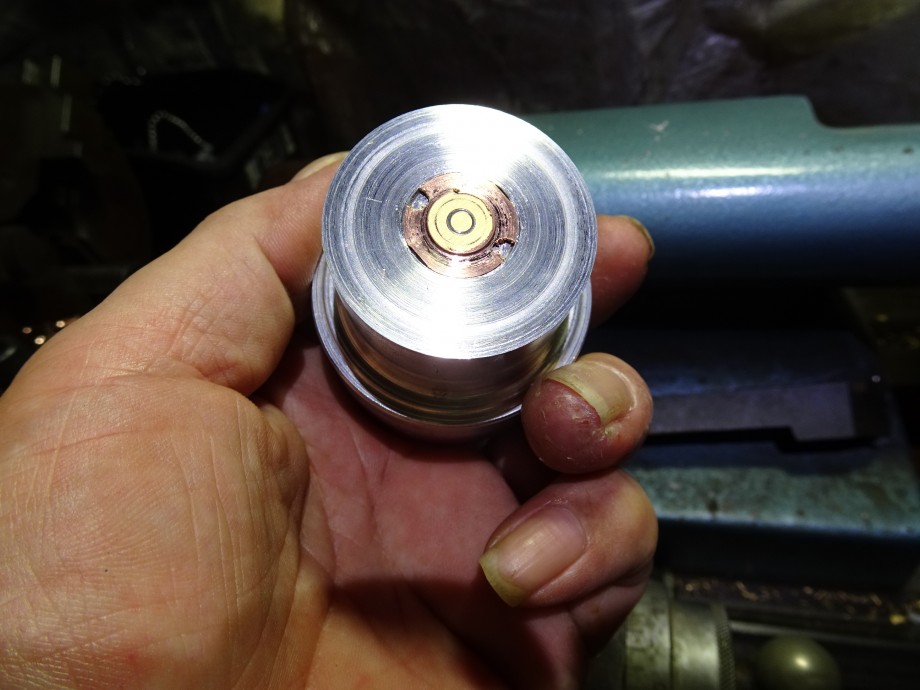

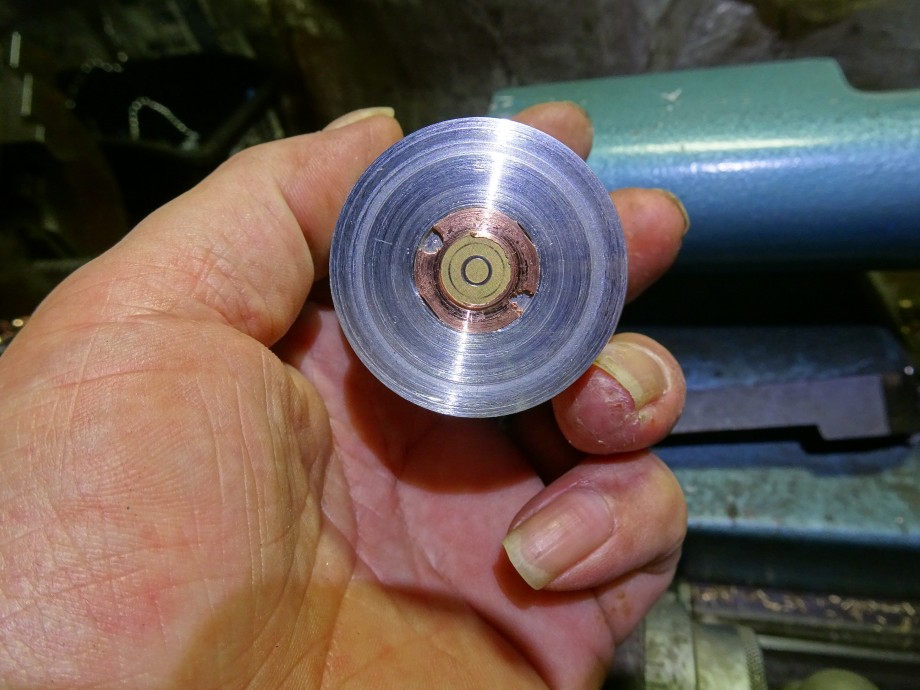

コイン程度の円盤を加工できた。
削った厚みも狙いどうり！

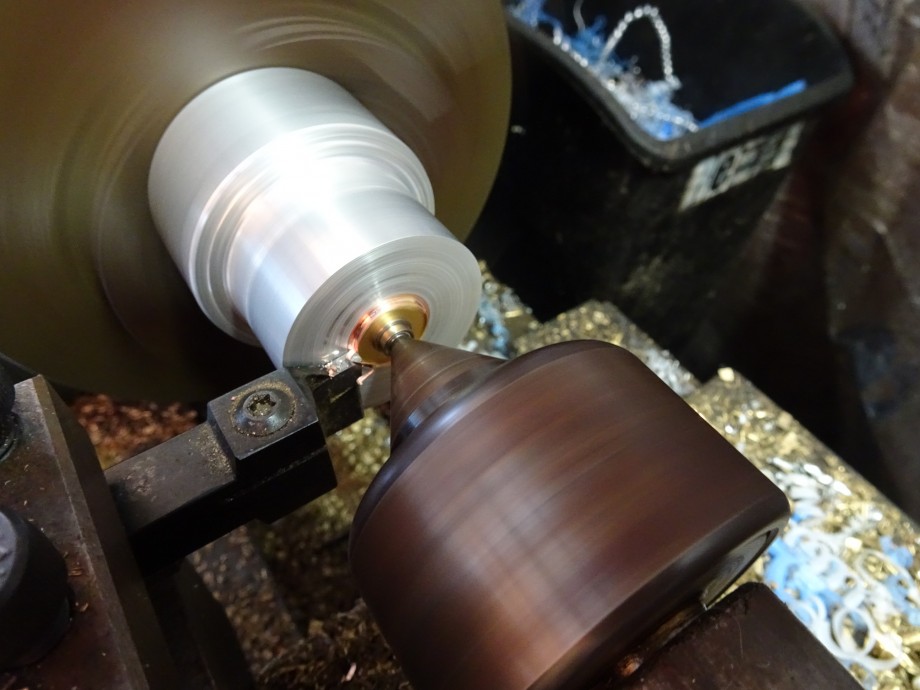

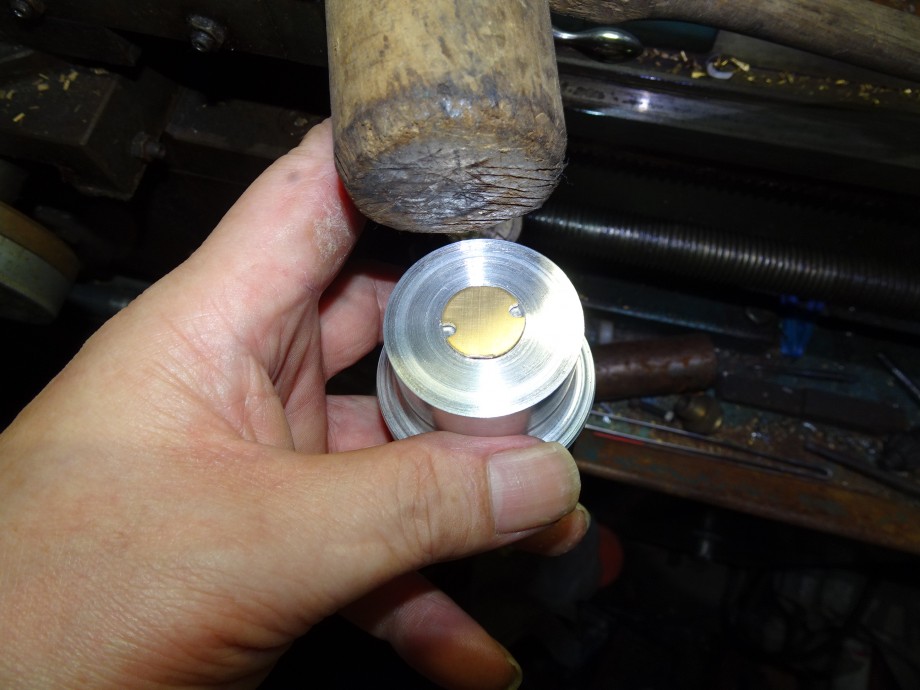

新しいワークを打ち込み量産する。
それなりに数を削ったらトラブル発生、

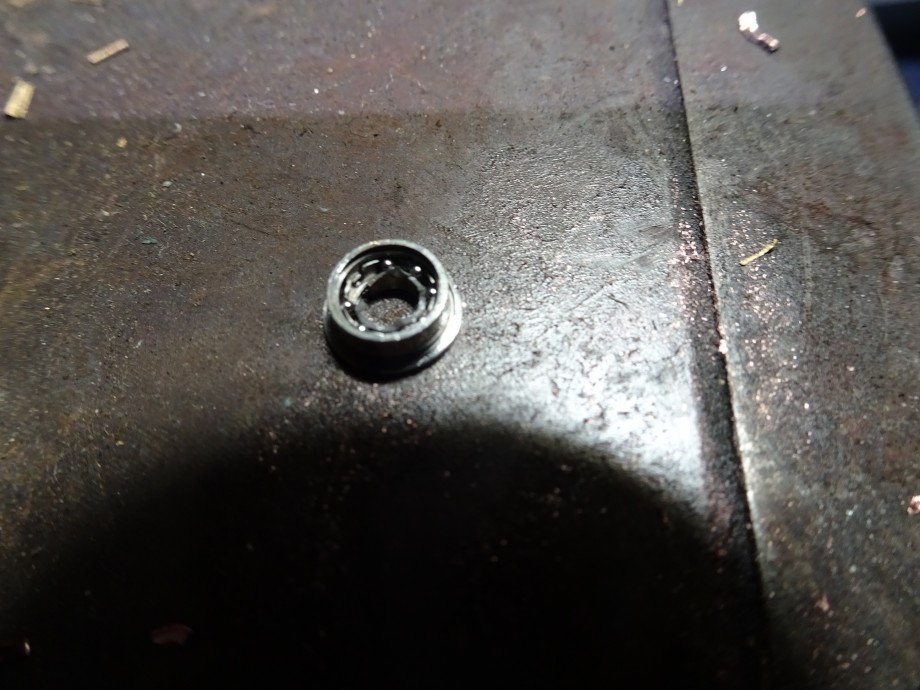

回転センターの押さえに使っていたベアリングが割れた。(泣)
今回はコレで終わりとした。

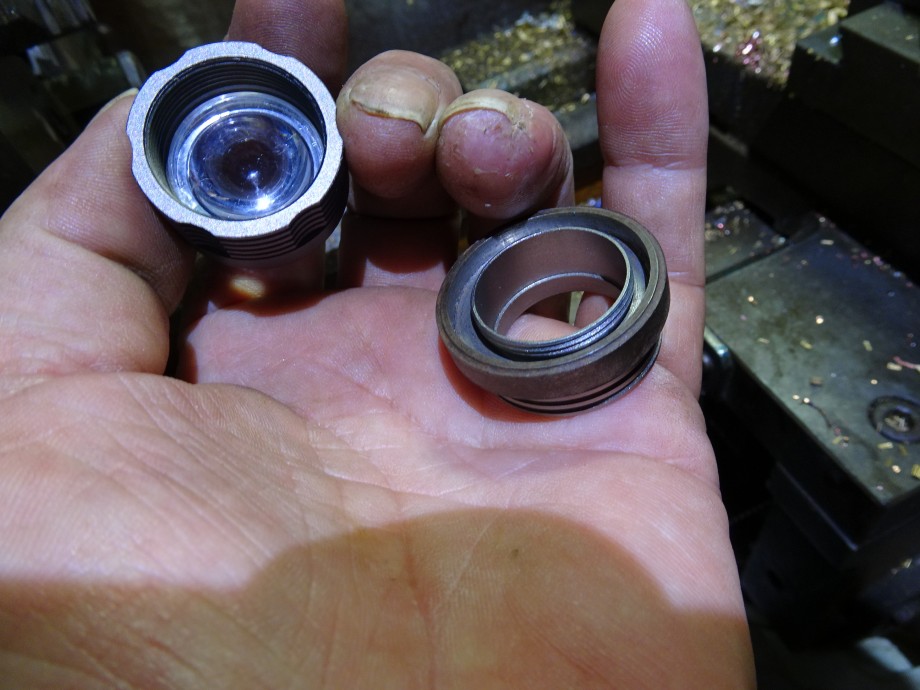

次にレンズの内側の面取り加工、

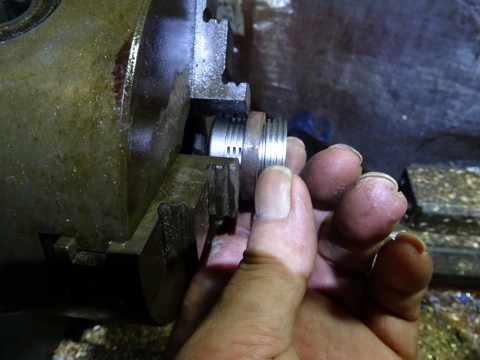

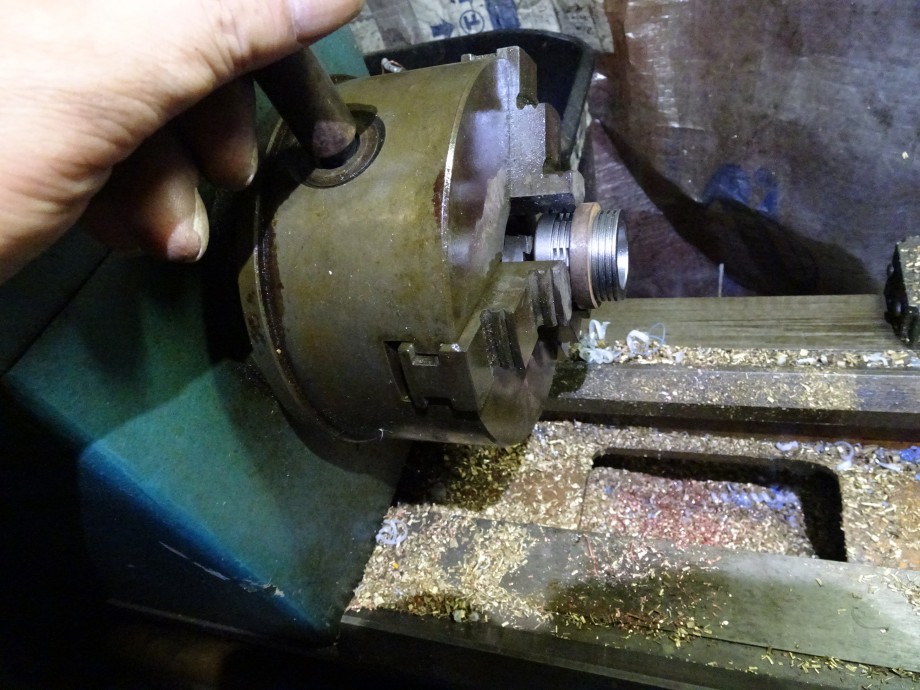

左側のジグを締め付けてチャックに挟む。
端面が爪に当たり、傾く事が無く掴める訳だ。
その後、ジグを外す。

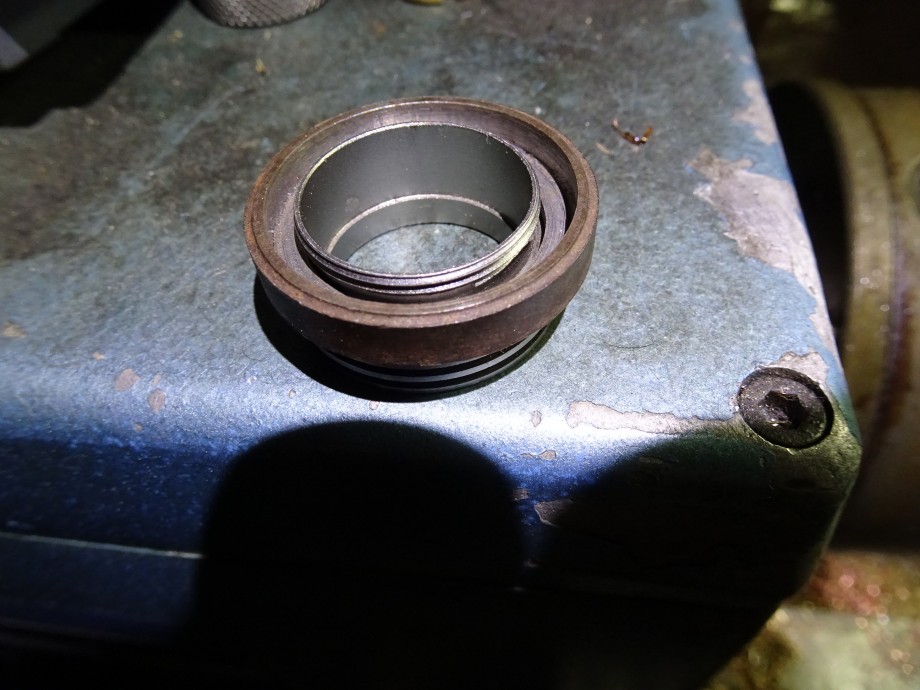

ジグは凹んでいるので

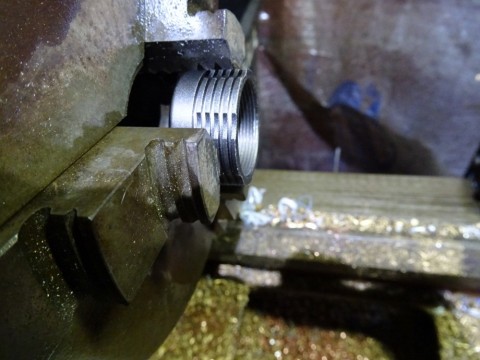

少しだけ、チャックから出た状態で掴める。

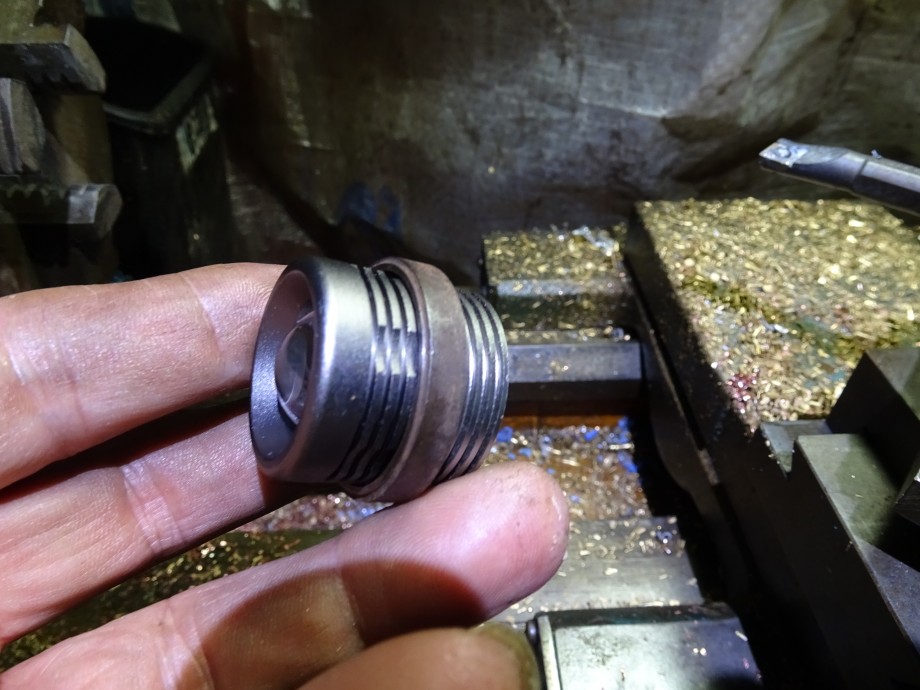

後は内側の面取りをするだけだ。
ＬＥＤ放熱板の焦点出しの為、加工中
デジタルノギスの使い方
まず、相手部品でゼロセット
寸法を出す時、普通に測定しても良いのだけれど、
挿入して寸法を出す場合は相手部品でゼロセットした場合、どれだけ削るのか、その差だけを表示できる。
穴の内径でゼロにセットしました。
ある程度削ったら測定
この場合、削る分だけの寸法が表示される。
１．７３ｍｍ削り代がある訳だ。
この六角穴ボルトを緩めて
ダイヤルをゼロに合わせる
ゆっくりと１．７３ｍｍ削ると寸法が出る。
入らないとマズイので多少だが小さめがベスト
こうなる！
コイン程度の円盤を加工できた。
削った厚みも狙いどうり！
新しいワークを打ち込み量産する。
それなりに数を削ったらトラブル発生、
回転センターの押さえに使っていたベアリングが割れた。(泣)
今回はコレで終わりとした。
次にレンズの内側の面取り加工、
左側のジグを締め付けてチャックに挟む。
端面が爪に当たり、傾く事が無く掴める訳だ。
その後、ジグを外す。
ジグは凹んでいるので
少しだけ、チャックから出た状態で掴める。
後は内側の面取りをするだけだ。
- 2017年9月4日
