▼ ＳＡＷＡＲＩ午後の作業

ジャンル:日記/一般
(ヘッドライト)

休憩が、終わったので、午後の作業に入ります！

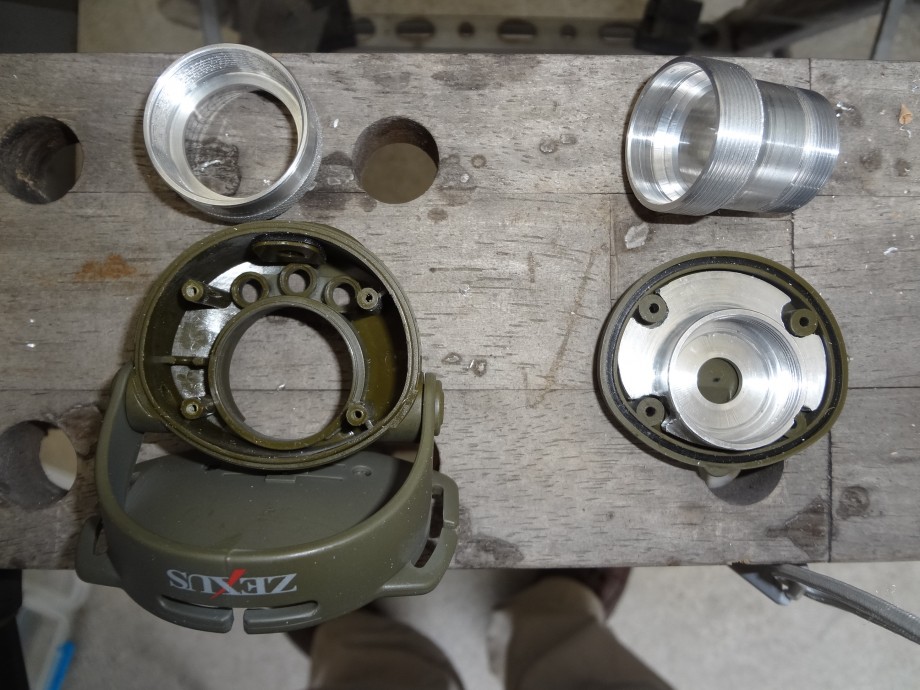

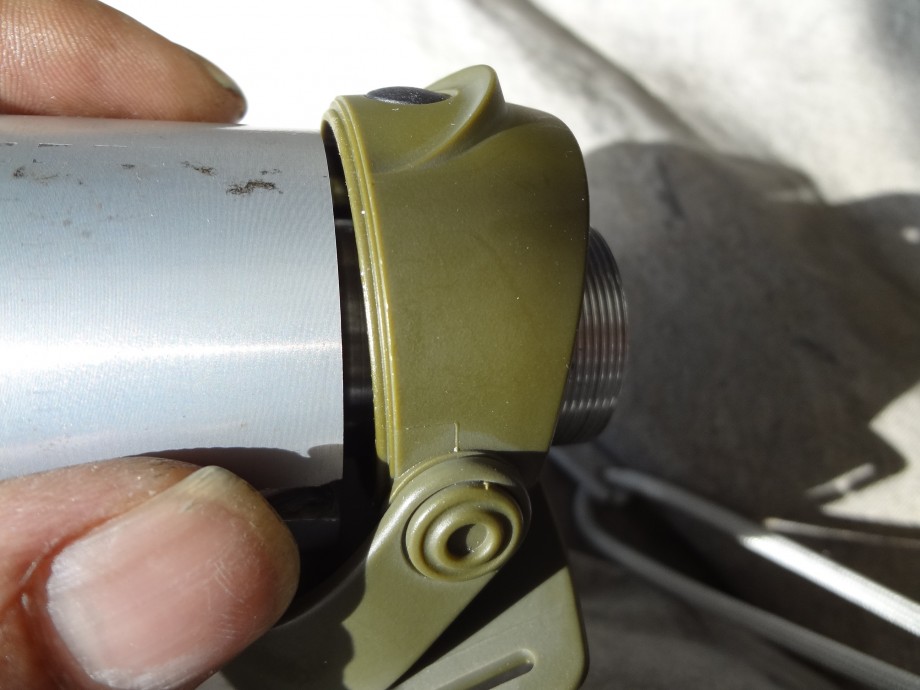

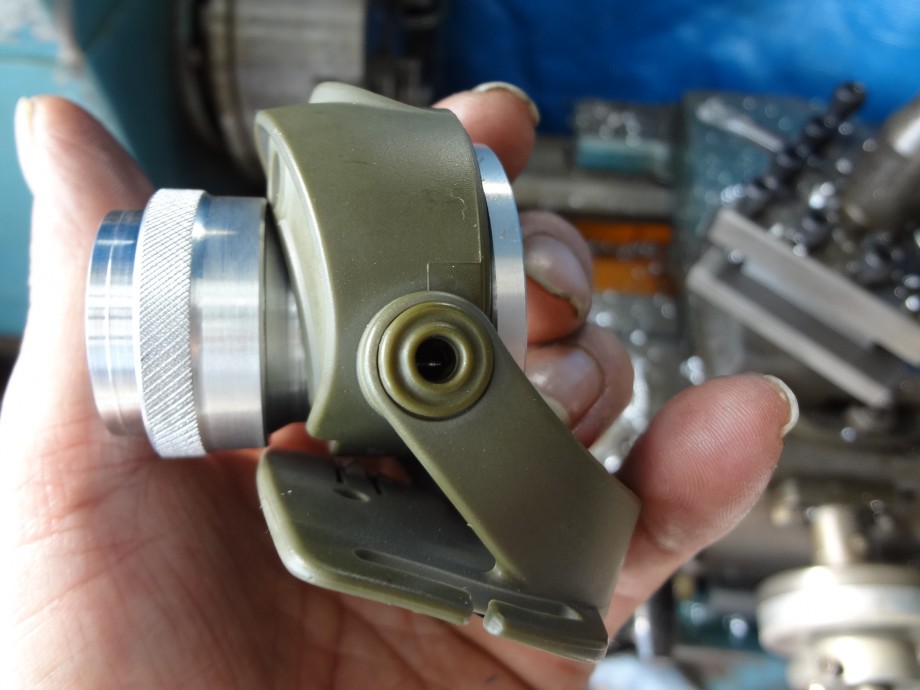

先に、仮組みの状態です！

裏側の放熱板は、まだ、切り離していません。
ネジ部が、長く、本体に入らない状態です。
後ほどの状態と変わっていきます。

ネジの取り付け部を削り、ネジ部を短く修正！
ネジ部外径も、修正しました。

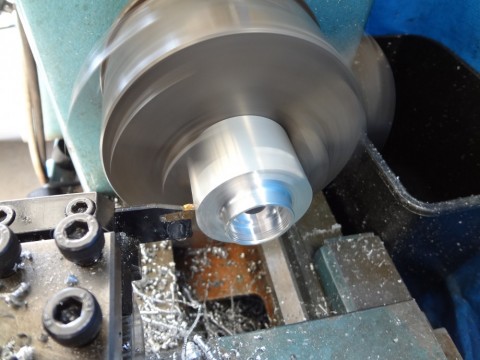

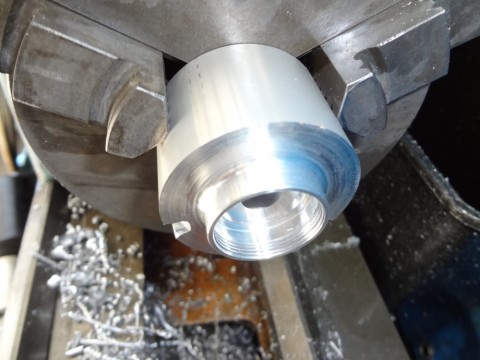

突っ切りバイトで、切断！

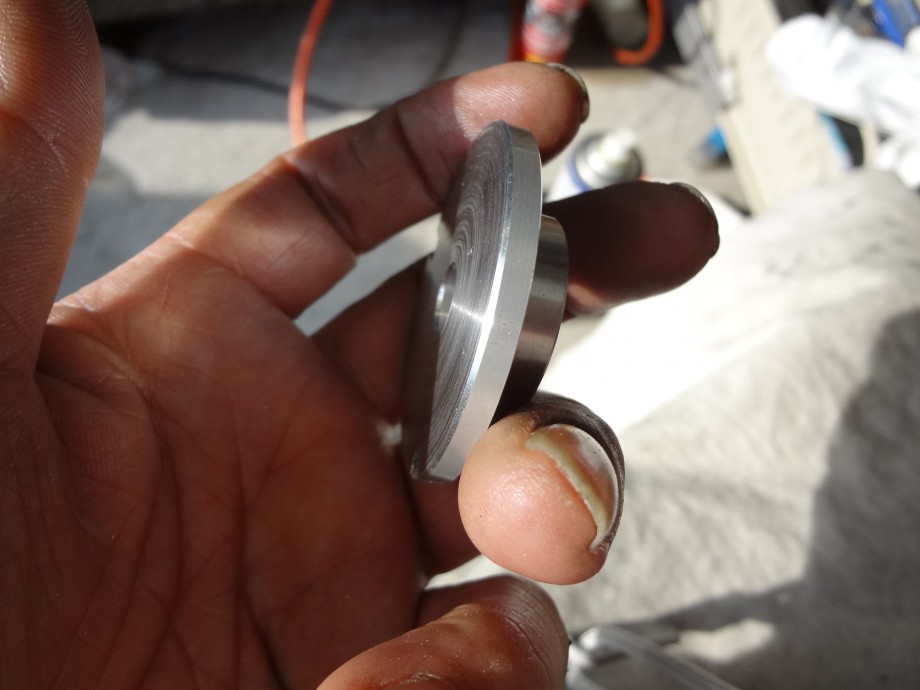

切り離し後、

横から、

まだ、こんな状態です。この段階では、本当に裏蓋の中に入るとは、思えませんネ、(笑)

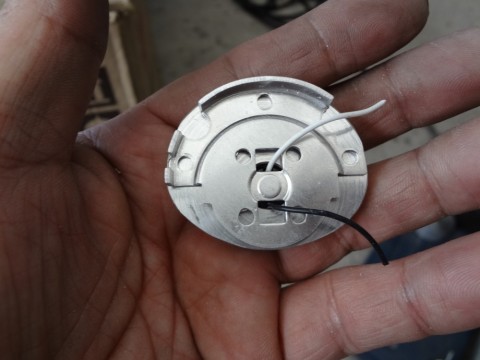

純正の放熱板と比べます。

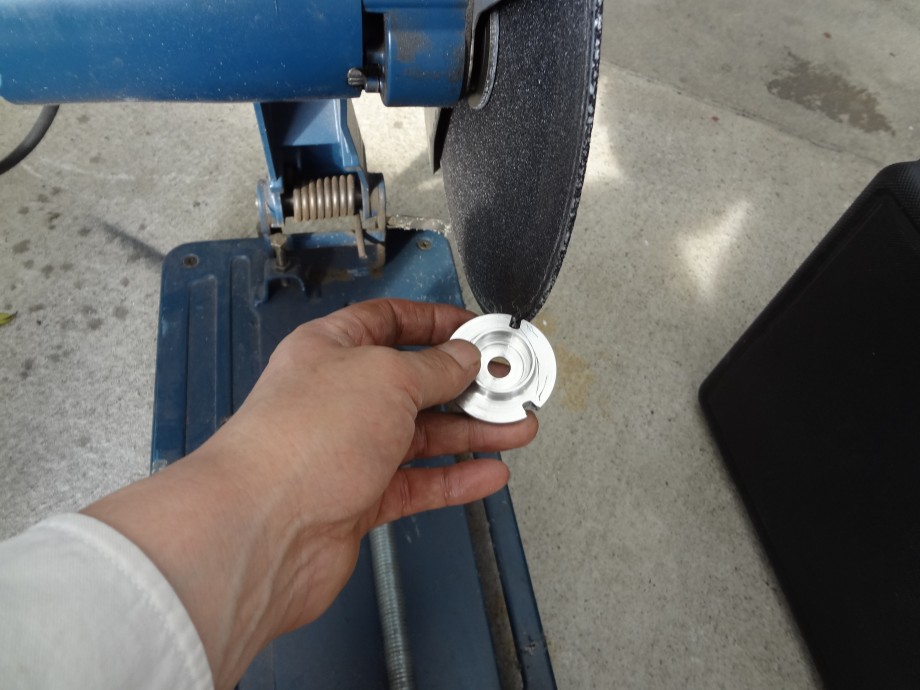

高速切断機で、余分な所を切り離します。
手で、浮かせて切り離すのは、非常に危険です。
自分は、慣れているので、出来ますが、マネは、やらないように！　失敗したら、大怪我です！
（皮手袋をして、切断します）

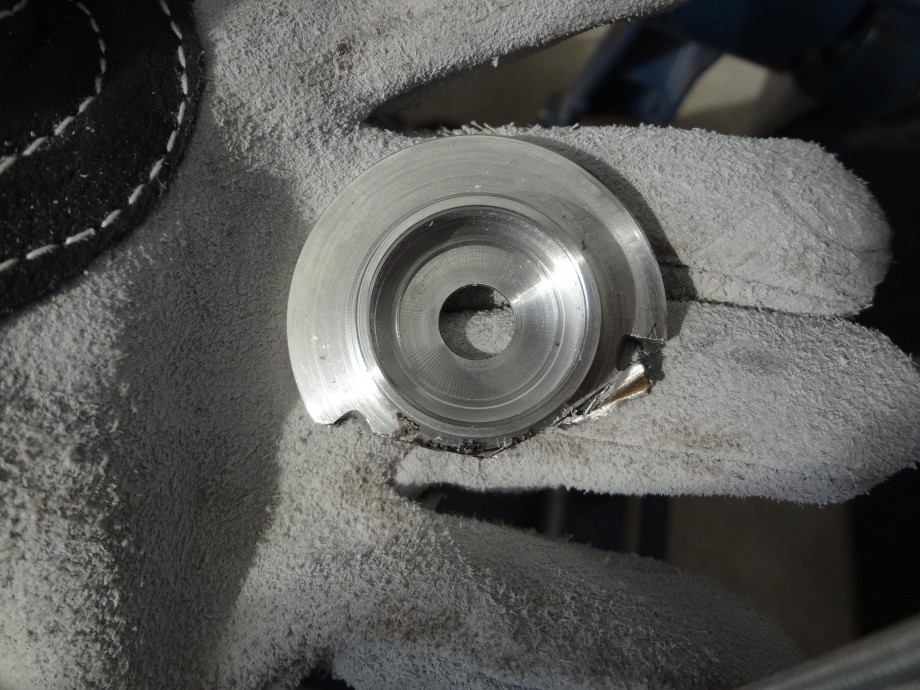

切断後です！　まだ、バリが、凄いです。

バリを取り、整えた後です。

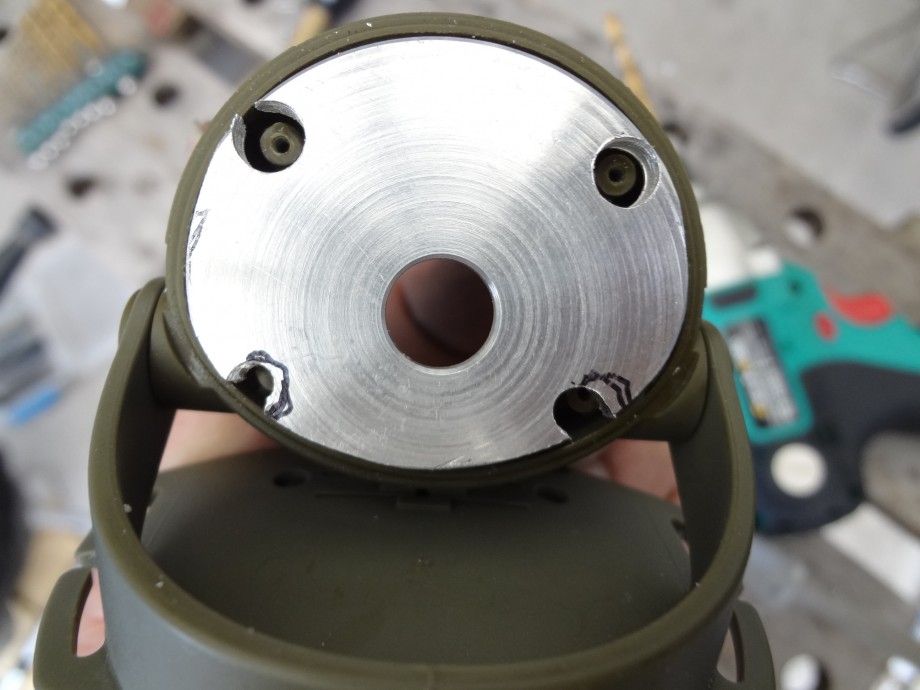

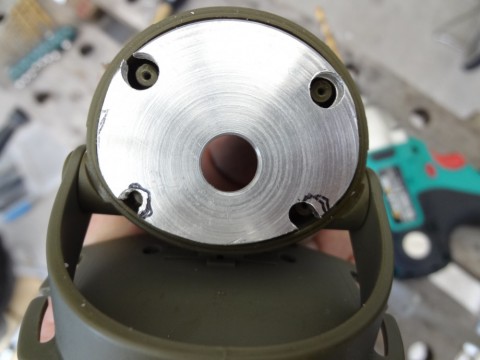

大体で、穴を空けました。

まだ、裏蓋には、入りません！さらに修正して行きます。

ネジの取り付け部を修正後、厚み自体を修正、

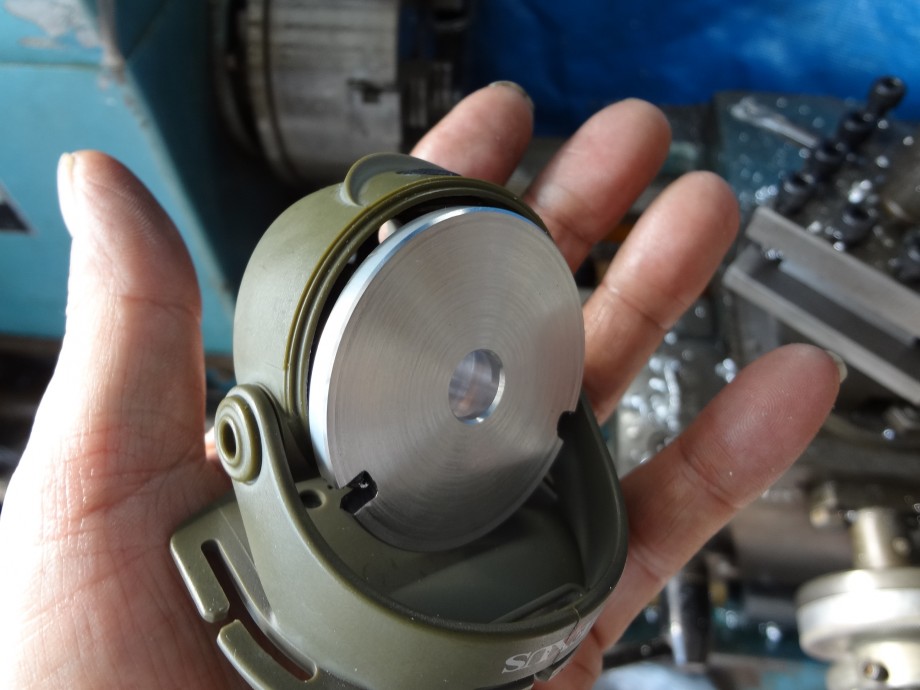

面取りを行い、何とか、裏蓋にはいりました。

ここで、とんでも無い事に!!
仮組みをしたら、ネジに切粉が、噛み込んで、外れません!!
絶対にキズを付けられません!!
ショックを与えれば、緩むかも、知れないが、方法が、
思いつきません！

１時間ほど、格闘して、考えた結果、

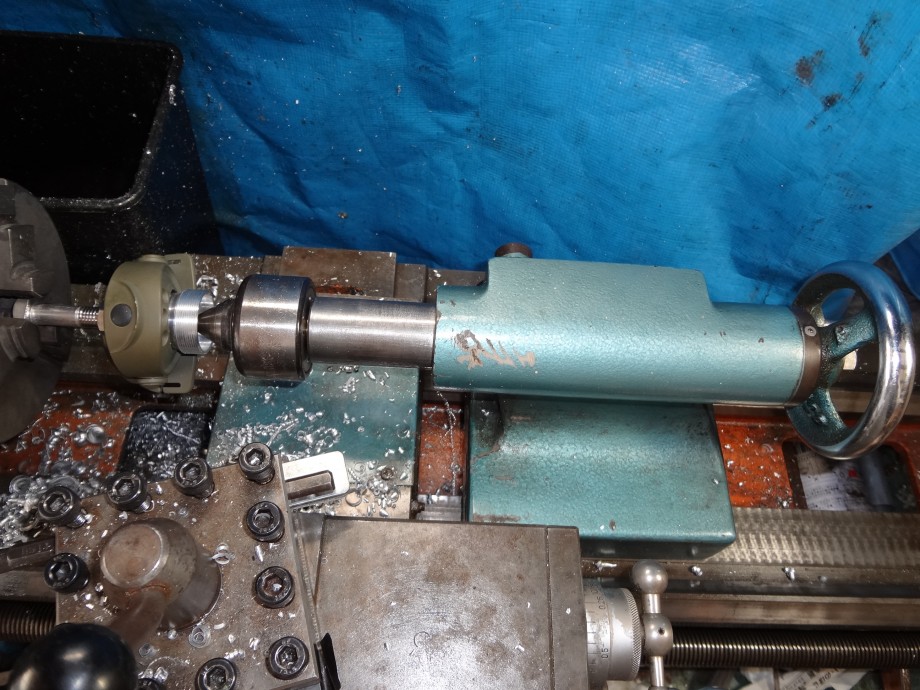

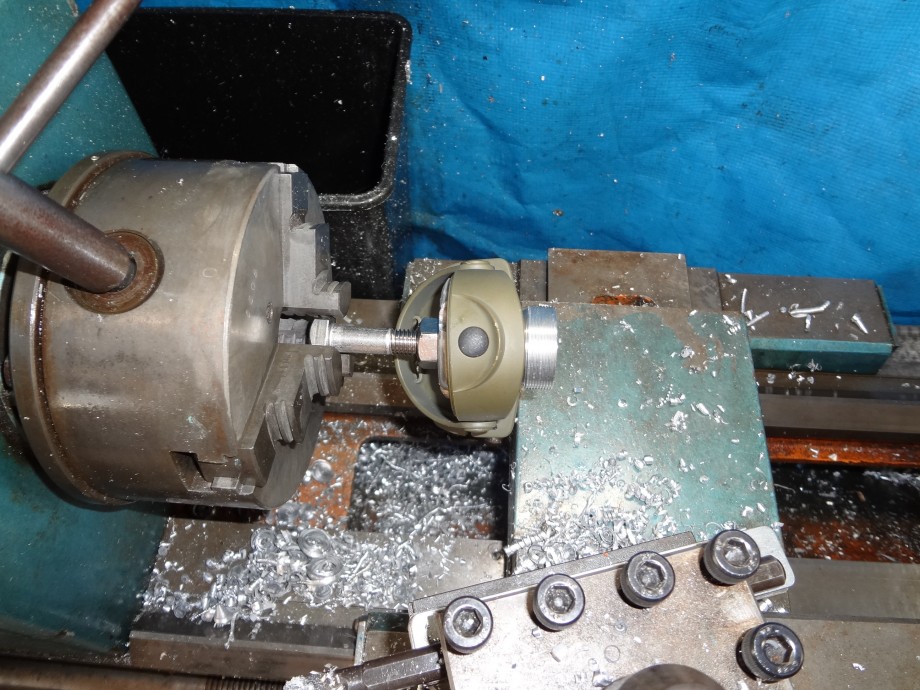

ボルトで、放熱板を締め付けて、

芯押し台で、水平にぶつけて、ショックで、緩みました。

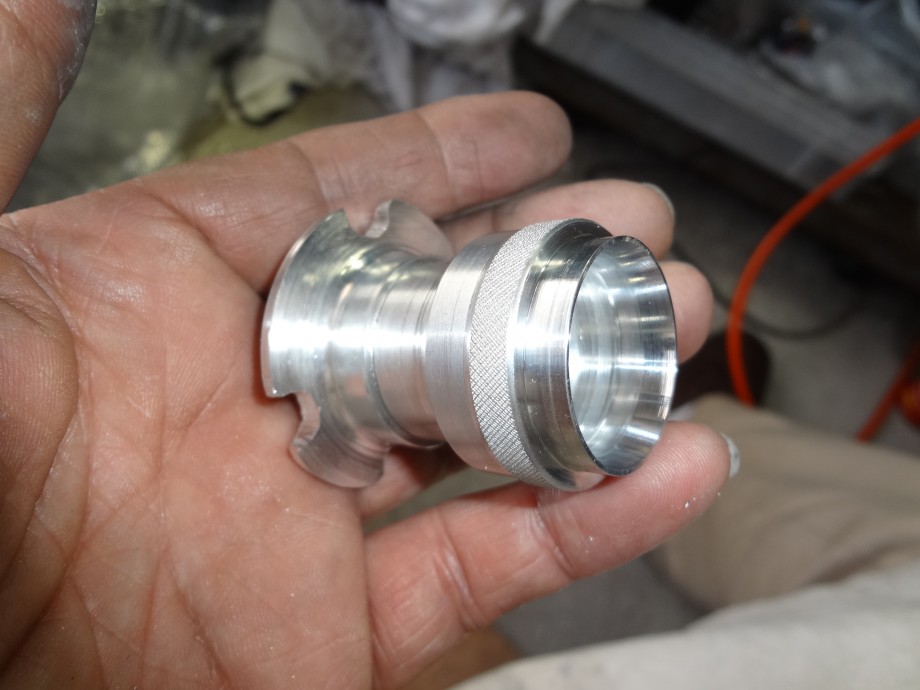

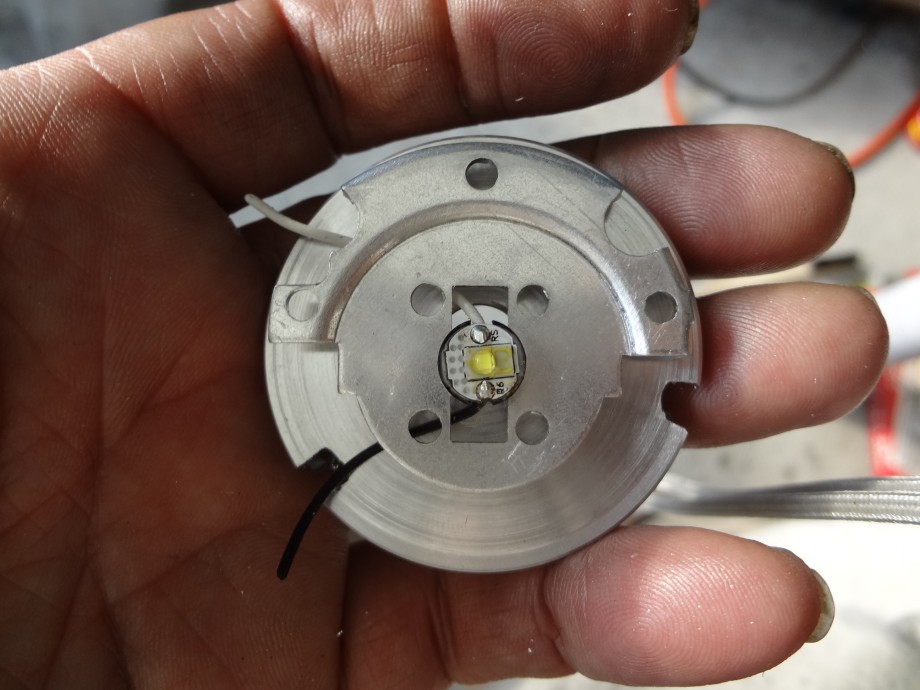

出来たのは、このような部品です。

切粉は、こんなに出ました！

そして、

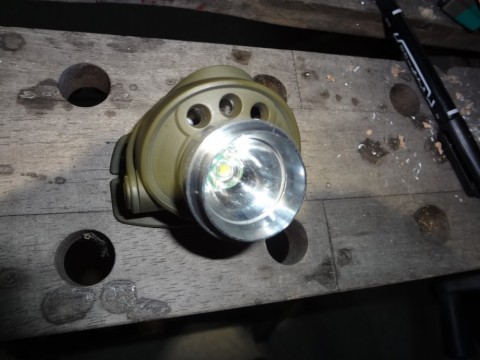

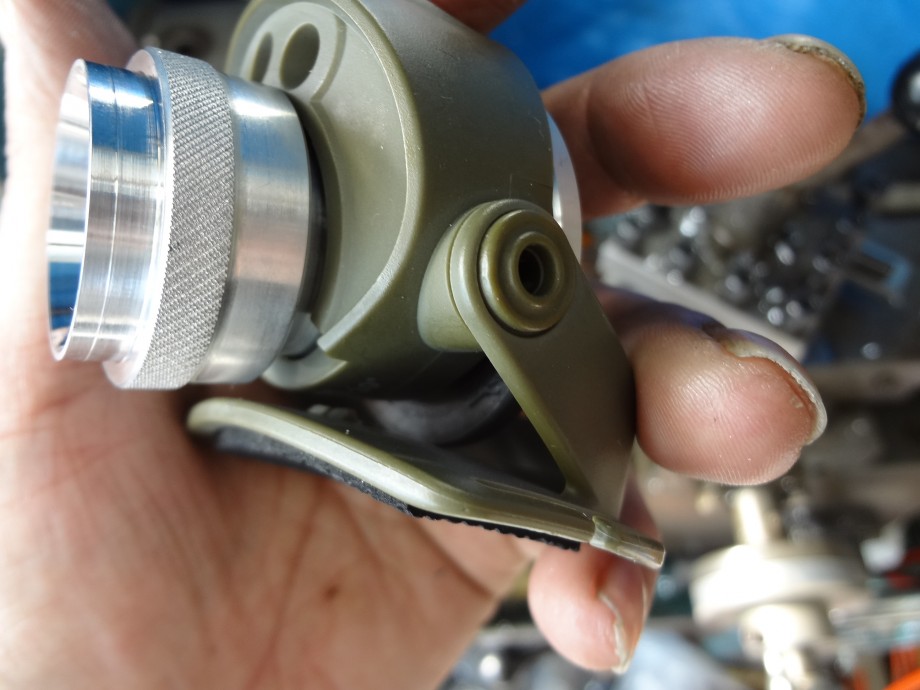

このように、なりました！

ここまで、２５時間ぐらいです！

ええ、プロレベルの技術と設備です。
それを持ってしても、これほどの時間が、掛かります。
自分で、考え、作り、試行錯誤です。
簡単に作れる物では、無いのです。
簡単に出来れば、メーカーを立ち上げます！(爆)
趣味なんで、余り、虐めないで下さい。

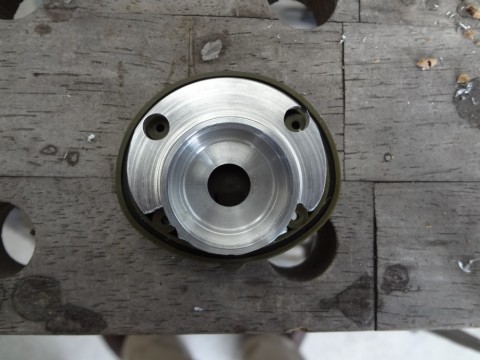

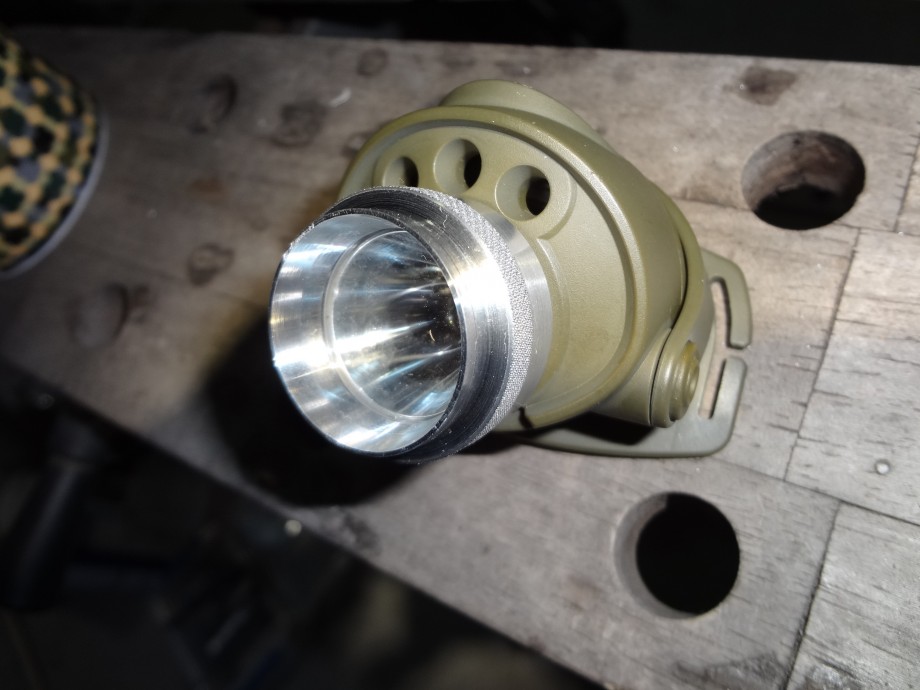

裏蓋は、無事、閉まりました。

では、

2012年5月5日
コメント(6)

コメントを見る

みんなからのコメントコメントする

この道のりは厳しそうだ･･･さすがに茶化せないなｗｗｗ

この製作の合間にお電話頂きありがとうございました。

↑多分、息抜きで電話してきたんだと思う（爆）

AAコメントする
2012年5月6日

暗中模索

大阪府

自作ライト

愛知県

>暗中模索さん
まあ、その通りです。わざわざ、掛け直して頂き、感謝です!!
この連休は、テンパッテました!!(笑)
しかし、マメですネ、過去ログまで、わざわざコメントを有難う御座います!!　
でも、釣りログは、スルーですか？
せっかく、書いたのに!!

コメントする
2012年5月7日

以前、知り合いが高速切断機で草刈り用の手鎌を研いでて…
私の前に、指が三本飛んで来ました
(´・ω・｀)コワイヨ～

AAコメントする
2012年5月6日

浪人鯵

長崎県

自作ライト

愛知県

>大先生！
その現場に居合わせたんですか？　
それは、パニックだった事でしょう！そんな事故も有るんですネ、
切断砥石は、必ず、繊維入りを使うようにしています。
繊維無し切断砥石は、爆発するように、粉々に割れます！
あれを使うのは、スリルが、有ります。(笑)

コメントする
2012年5月6日

高速切断機　慣れていればこそ　です！

でも　きをつけて　下さいね！

AAコメントする
2012年5月6日

風

東京都

自作ライト

愛知県

>風さん
グラインダーが、無いんです、会社に持っていったままで、手作り台とアンカーボルトで、固定されています。会社にです。
最近、使うから、持って帰ってダメか、聞いたら、置いておいてと
お願いされて、しまいました。ええ、それは２００Ｖの本物です。

コメントする
2012年5月6日

アルミを削るバイトって、鉄のそれとは違うのですか？

ちょっと疑問に思ったので・・・

切粉はもったいないですねぇ・・・

なまくらなアルミならともかく、6000や7000番台のヤツは高価ですもんねぇ・・・

AAコメントする
2012年5月5日

atx840

北海道

自作ライト

愛知県

>atx840さん
えっ？　鉄と同じバイト（チップ）ですヨ、ひょっとしたら、鋳物用かも、知れませんが？　それなら、アルミは、可なんですが？
逃げ角が、違うだけですから、問題無く、削れますネ、
しかし、この間、買ったチップは、構成刃先が、凄すぎて、全く、
使えませんでした？　今、使っている物は、恐らく、アルミ対応の物と思います。
６とか７は、高すぎて、使いません。２０１７です。
（錆びるけど･･･）

切粉より、チップが、大量に使うので、勿体無いです。
構成刃先で、使えなくなります。
