▼ 爆光！最新ＬＥＤに換装 その１
- ジャンル:日記/一般
- (ヘッドライト)
以前から、興味は、有った。
もし、安いライトに最新ＬＥＤを入れて見たら・・・
以前から、用意は、していた。
最新ＣＲＥＥ ＸＭ－Ｌ Ｕ２ １３００ルーメンで、
販売されている、ＬＥＤだ。
実際、そのＬＥＤの実力を引き出すには、回路、
電池、放熱の為の大きなボディーが必要になる。
しかし、全てを無視して、単純に、
市販のライトのＬＥＤを交換したら、
どうなるのか？？？
それでは、製作に入ります！

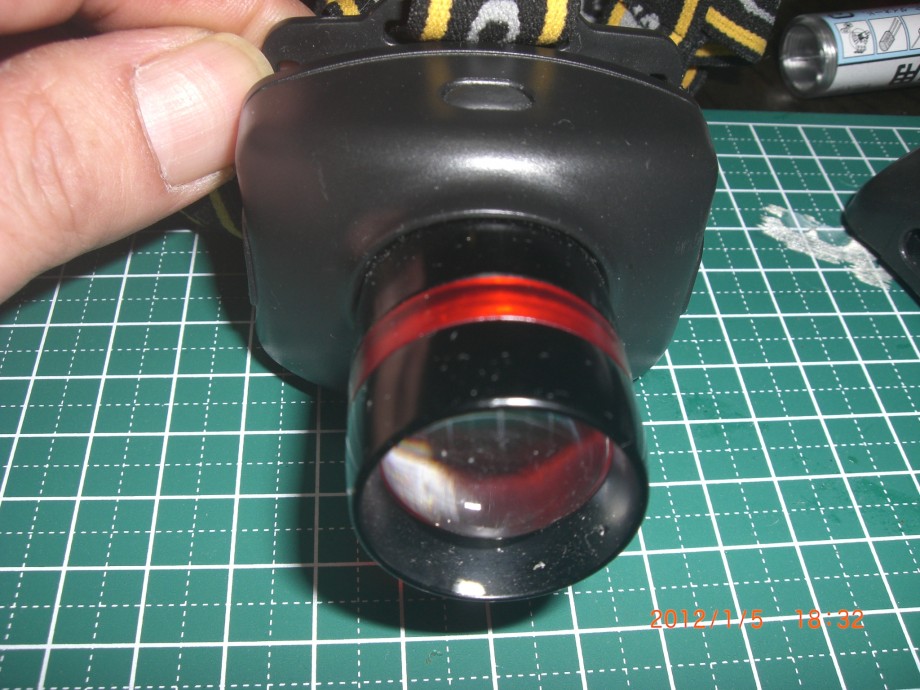

この中華ライトを２つ用意した。その内１つに、
最新ＬＥＤである、XM-L U2に換装する。
改造品は、先端部を削り、分かるようにした。

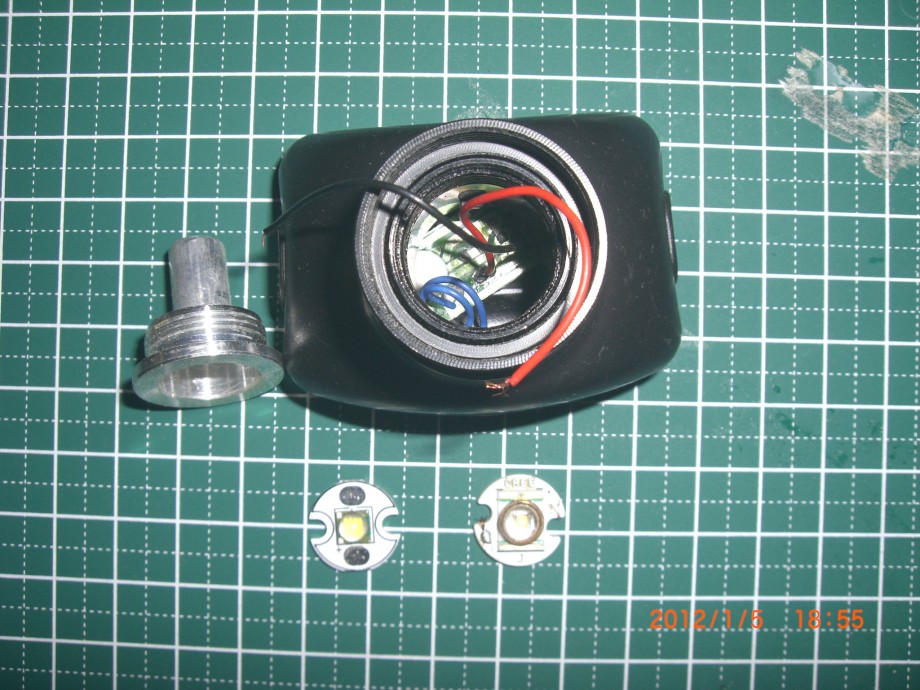

分解して、ＬＥＤを取り外した。内部に降圧回路が、見えます。コードの電圧を計ったら、4.2Vでした。

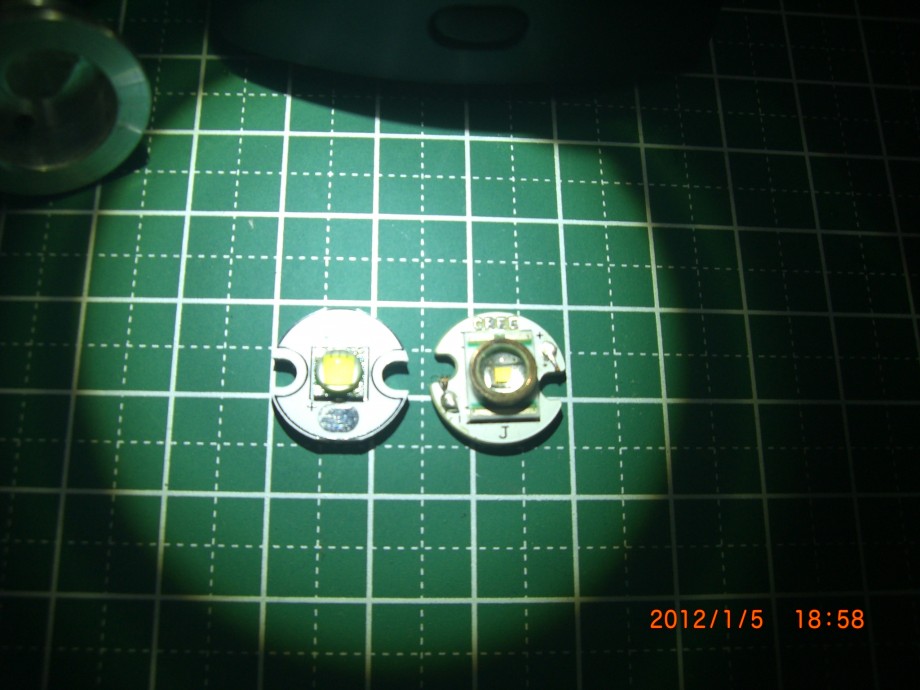

左側：CREE XM-L U2 右側：CREE XR-E？
ＬＥＤを良く見ると、
右のXR-Eは、中が３つに区切られているのに対し、
左のXM-Lは、６つに区切られている。
そしてXM-Lが圧倒的に黄色いＬＥＤ部分が大きいです。
従って、発光面積が、広く、より、多くの光を発する事が
出来ます。

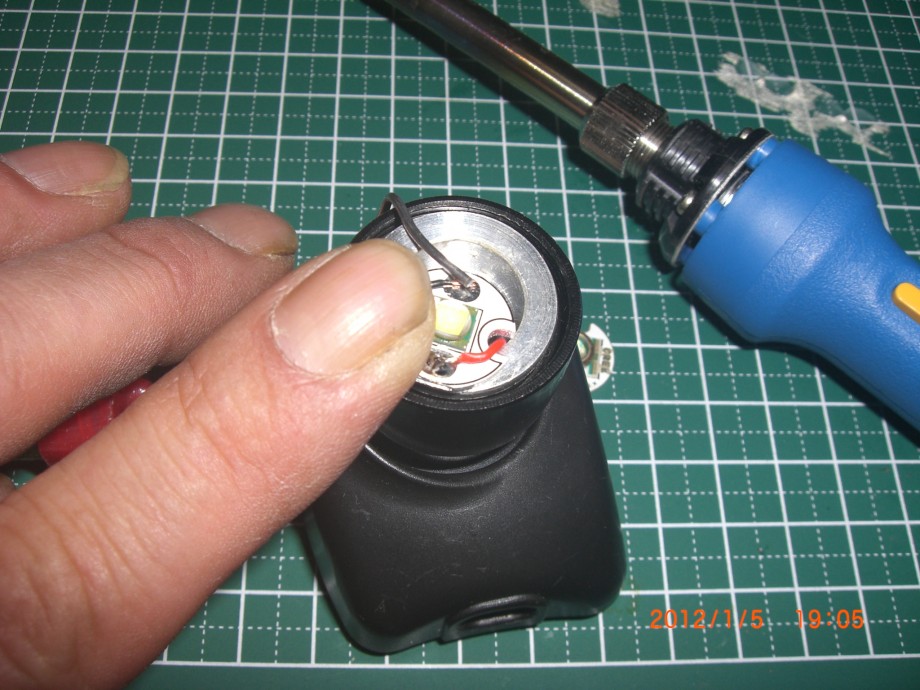

ＬＥＤ基盤にコードをハンダ付けをします。

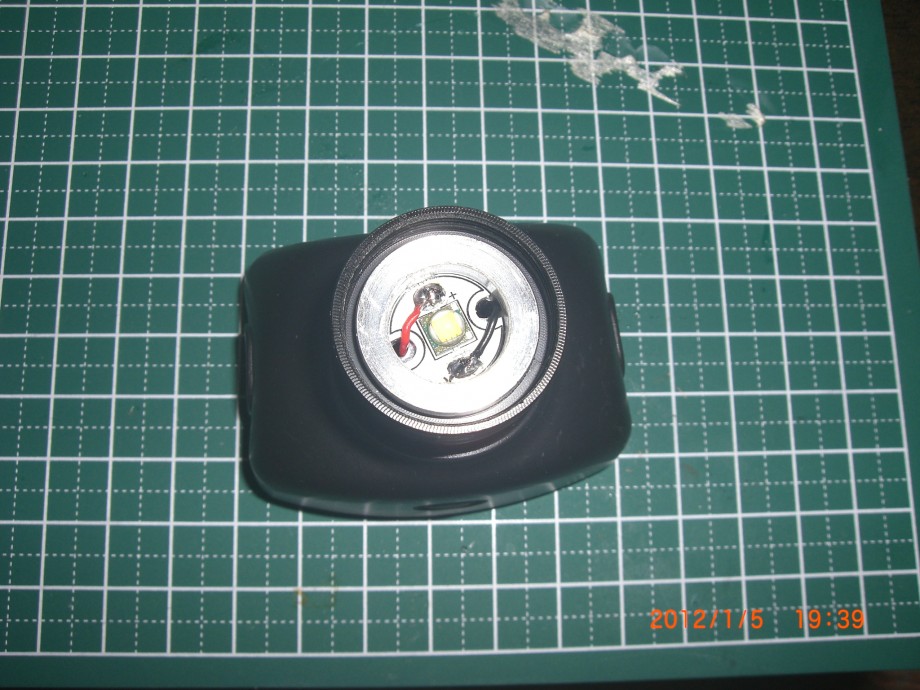

ハンダ付け後、締め付けます。

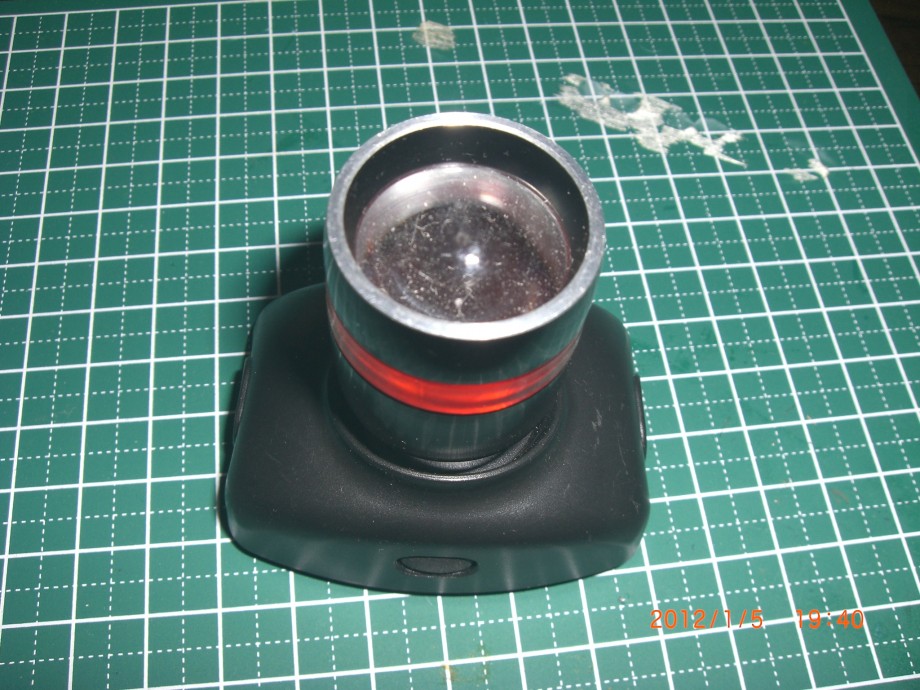

プロジェクターレンズを取り付けます。

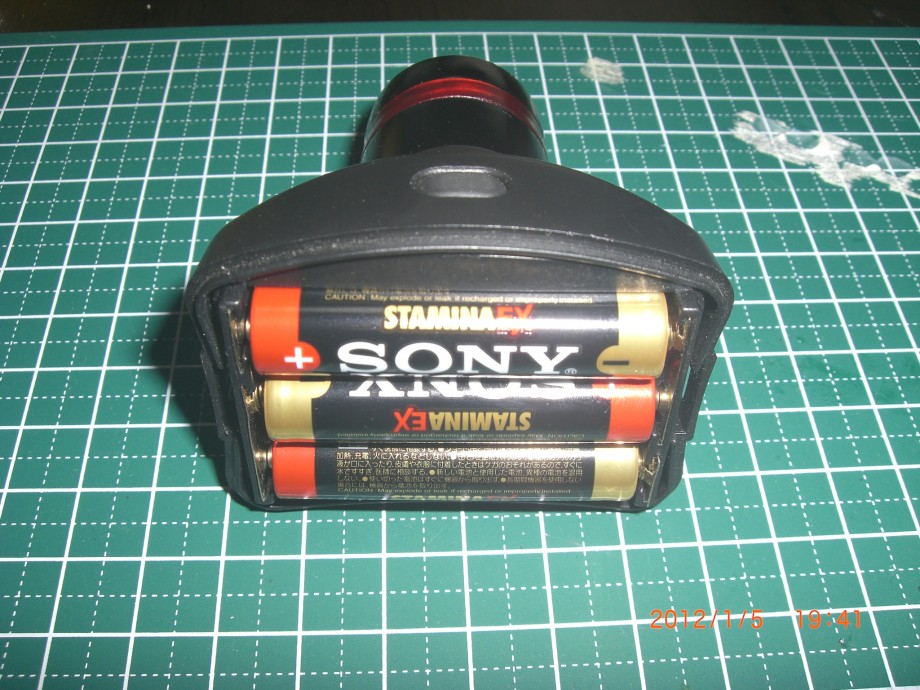

電池は、単４アルカリ電池３本です。

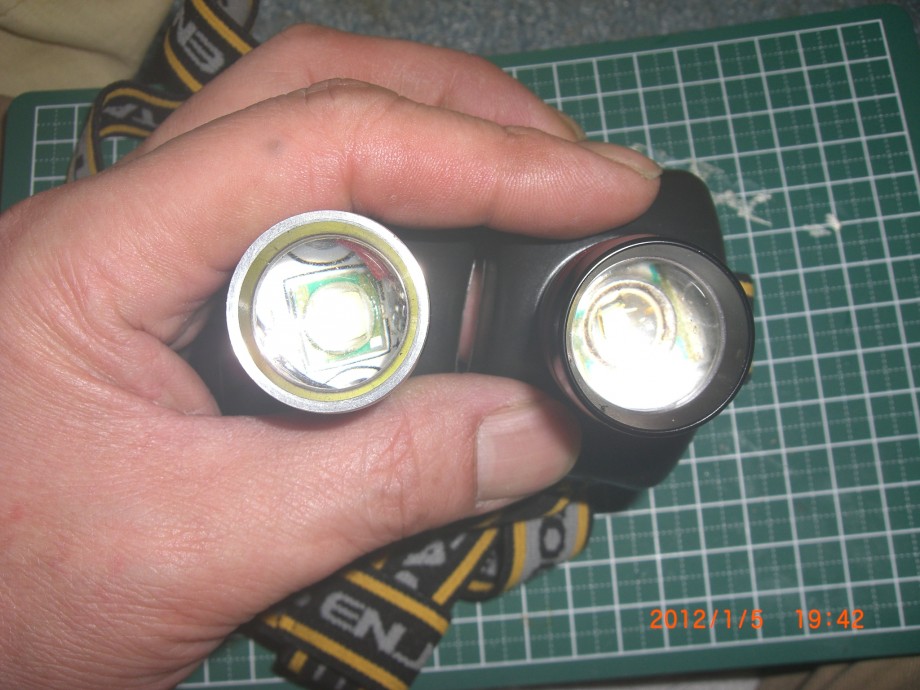

判りにくいですが、ＬＥＤが、違います。

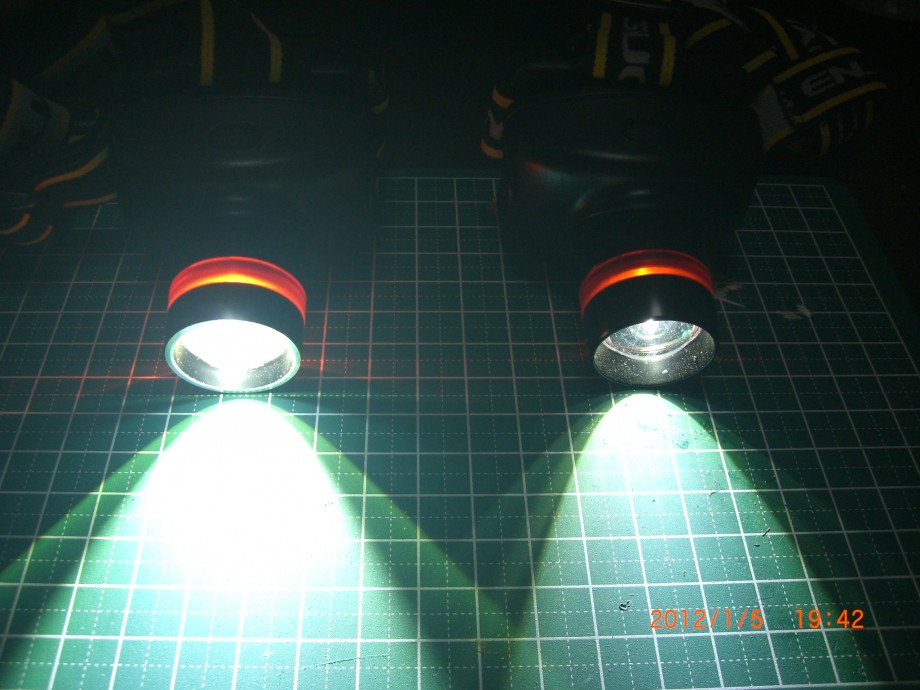

いよいよ、点灯テストです！
果たして、上手く、点灯してくれるでしょうか？
こ、これはーっ！
凄いっ!!!、強力な、光!!!
点灯テストは、後日行います。
中華ライト、恐るべし!!!
もし、安いライトに最新ＬＥＤを入れて見たら・・・
以前から、用意は、していた。
最新ＣＲＥＥ ＸＭ－Ｌ Ｕ２ １３００ルーメンで、
販売されている、ＬＥＤだ。
実際、そのＬＥＤの実力を引き出すには、回路、
電池、放熱の為の大きなボディーが必要になる。
しかし、全てを無視して、単純に、
市販のライトのＬＥＤを交換したら、
どうなるのか？？？
それでは、製作に入ります！
この中華ライトを２つ用意した。その内１つに、
最新ＬＥＤである、XM-L U2に換装する。
改造品は、先端部を削り、分かるようにした。
分解して、ＬＥＤを取り外した。内部に降圧回路が、見えます。コードの電圧を計ったら、4.2Vでした。
左側：CREE XM-L U2 右側：CREE XR-E？
ＬＥＤを良く見ると、
右のXR-Eは、中が３つに区切られているのに対し、
左のXM-Lは、６つに区切られている。
そしてXM-Lが圧倒的に黄色いＬＥＤ部分が大きいです。
従って、発光面積が、広く、より、多くの光を発する事が
出来ます。
ＬＥＤ基盤にコードをハンダ付けをします。
ハンダ付け後、締め付けます。
プロジェクターレンズを取り付けます。
電池は、単４アルカリ電池３本です。
判りにくいですが、ＬＥＤが、違います。
いよいよ、点灯テストです！
果たして、上手く、点灯してくれるでしょうか？
こ、これはーっ！
凄いっ!!!、強力な、光!!!
点灯テストは、後日行います。
中華ライト、恐るべし!!!
