電流を測る
そのライトは、何ルーメン？ 疑問が沸きます！
そこで、電流を測り、ＬＥＤにどれだけ電流が流れているかで、ルーメン値を予想します。
うんちく
電流と電圧ですが、道路に例えると電流が車線の数、電圧がスピードだったか？
いくらスピードが速くても、１車線では、流れる車の量は、少ないです。しかし、横の車線の数が多ければ沢山の量の車が通れます。１００車線なら、瞬間に１００台もの量が流れる！(笑)この場合、スピードより、車線数の多い方が沢山の量を流せると言う事です。
ＬＥＤを光らせると言う事は、より多くの電気エネルギーを流せば、明るく光ると言う事です。
ですから、電圧より、電流が重要になります。

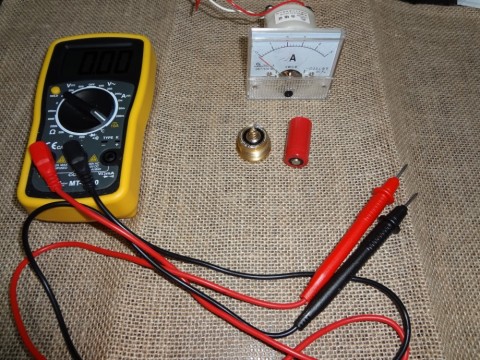

こんな物を用意しました。(笑)
電源は、小さなﾘﾁｭｰﾑｲｵﾝ充電地ですが、
マンガン系最強のＡＷ製です。
これは、保護回路なしです。
これの実力は、凄く、評判の通りです！
よく、テスターでは、大きな電流は、測れないと言います。なぜでしょう？
まず、テスターから測定します。

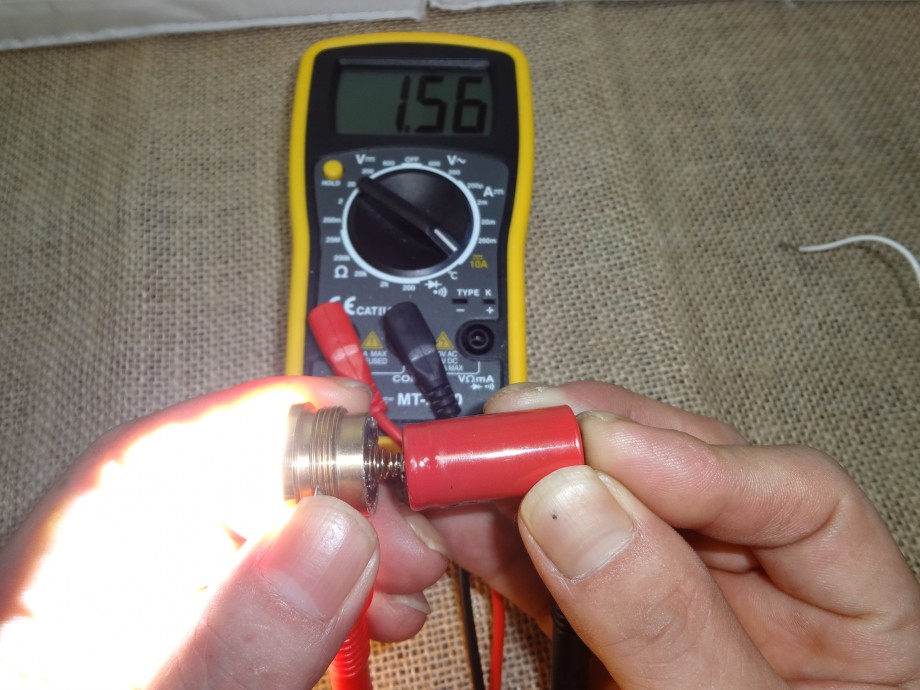

ＨＩで、１．５６Ａです。電圧は、サーキットボードが自動で調整するので、わかりません。
Ｍｉｄでは、０．７Ａでした。
テスターの棒を押し当ててナイナス側を通電しています。
次にメーターを使って測定します。

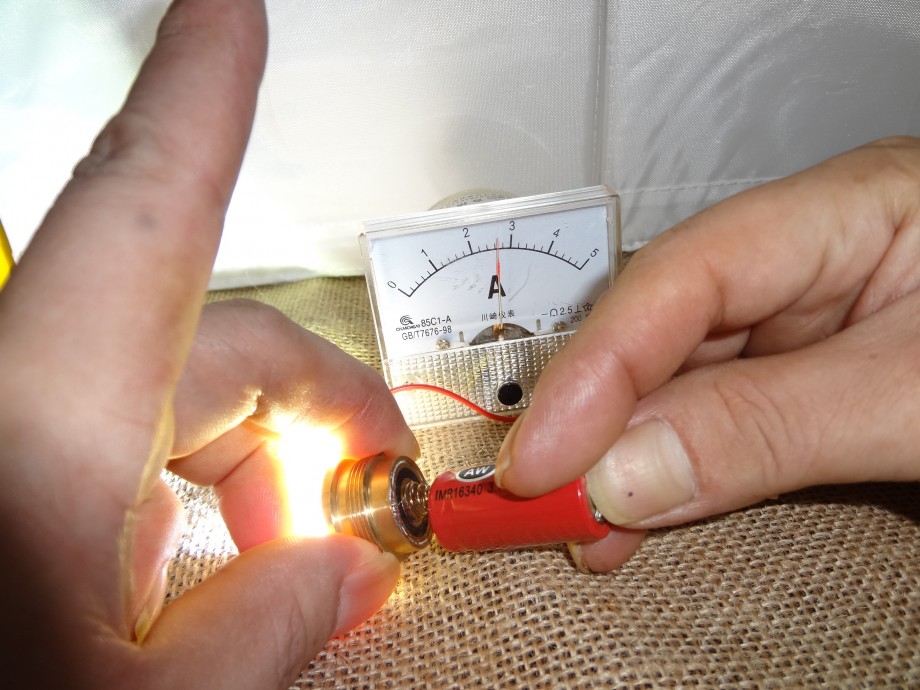

今度は、太めのコードをメーターに繋いで点灯しています。
２．７Ａ流れています！

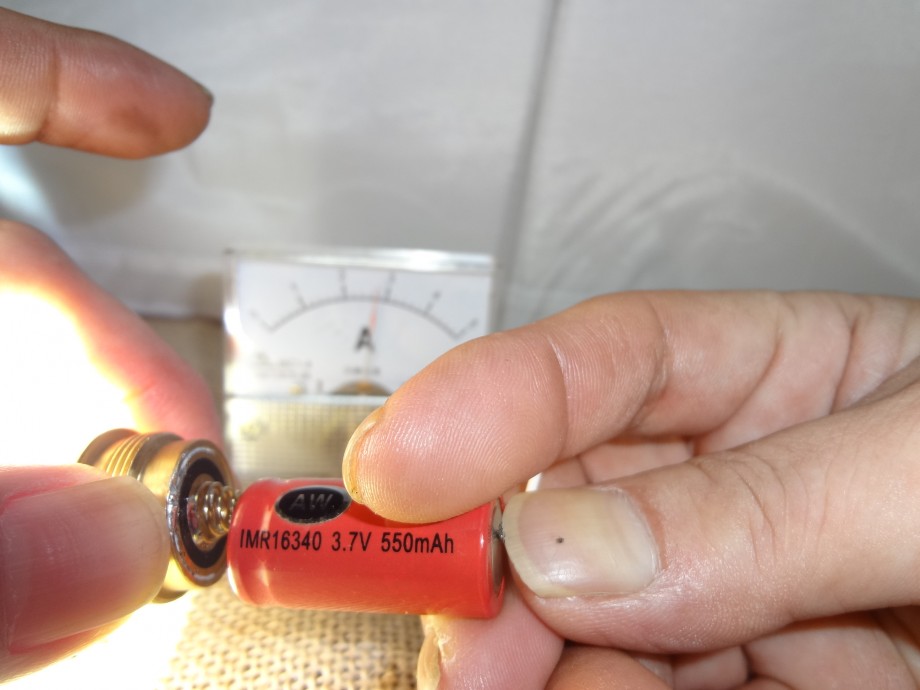

強く押し当てて見たら、２．８Ａ流れています。
（ピンボケですみません！）
Ｍｉｄは、１．２Ａでした。
この充電池で、フルに電流を流す事が出来ました。
測定結果から、このサーキットボードは２．８Ａだと判りました！（コレは結構凄いモジュールだぞ！）
このＬＥＤモジュールは、６００ルーメンと言う事で購入していますが、実は、もっと明るい事がわかりました。(笑)

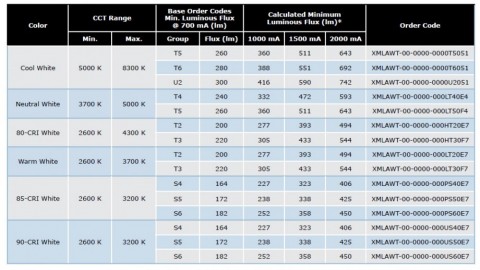

ＬＥＤのデーター表
次に計算方法ですが、これは、このＬＥＤのデーターです。
ＸＭ－Ｌ Ｔ６ランクのＬＥＤなので、
700ｍＡで280ﾙｰﾒﾝです。
限界で、３Ａまで流せます。

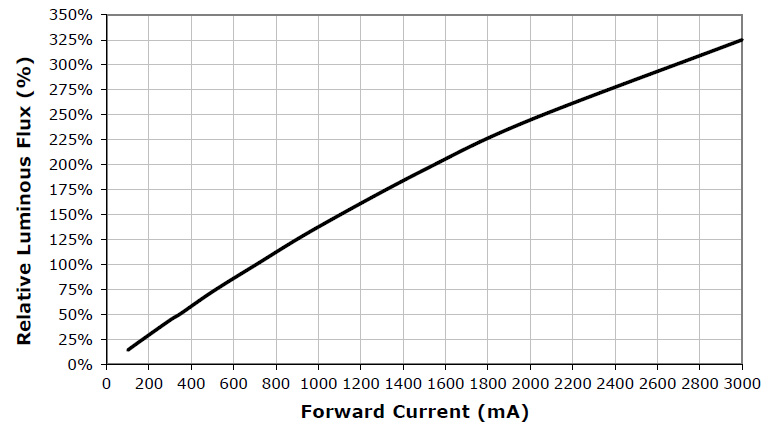

グラフを読み計算する！
仮に2000ｍＡだとすると、250％を少し切る。
基準の280×250/100＝700ﾙｰﾒﾝより少し切る
上の表では、2000ｍＡ＝692ﾙｰﾒﾝと書かれている。
大体、計算は合っています。
そこで、先ほどの測定値で計算すると・・・
テスター ＨＩ （1560ｍＡ）280×200/100＝560ﾙｰﾒﾝ
Ｍｉｄ （0.7Ａ）280×100/100＝280ﾙｰﾒﾝ
メーター ＨＩ （2800ｍＡ）280×310/100＝868ﾙｰﾒﾝ
Ｍｉｄ（1200ｍＡ）280×163/100＝456.4ﾙｰﾒﾝ
ここで、鋭い人は、気が付いたと思いますが、テスターの棒では、接地面積が少なく、大きな電流は、測定値が狂うと言う事です。
メーターには、太い配線を使う事で、大電流を流せるようです。
この電池と組み合わせると、このＬＥＤは、
予想値８６８ルーメンでした！
ところで、ＸＭ－Ｌ Ｔ６で1200ﾙｰﾒﾝと書かれているライトが有りますが、このＬＥＤの限界は３Ａで、
３Ａ＝326（％）ぐらいか？
280×326/100＝912.8ﾙｰﾒﾝが限界です！
騙されている人が多い事！(笑)
※おい、それは、違うぞ！と言う内容が有れば、
出来るだけ早く教えて下さいネ！
すぐに修正しますから！
めいっぱいの知識で書いています。
ミスは、ゆるされないので、教えて下さい！
追加です。

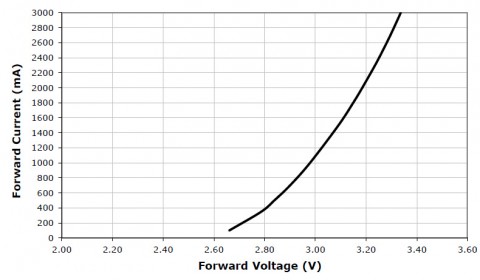

こんなグラフもありました。
３Ａ時で、３．３Ｖちょいでしょうか？
自分も読み方がわかりません？
そのライトは、何ルーメン？ 疑問が沸きます！
そこで、電流を測り、ＬＥＤにどれだけ電流が流れているかで、ルーメン値を予想します。
うんちく
電流と電圧ですが、道路に例えると電流が車線の数、電圧がスピードだったか？
いくらスピードが速くても、１車線では、流れる車の量は、少ないです。しかし、横の車線の数が多ければ沢山の量の車が通れます。１００車線なら、瞬間に１００台もの量が流れる！(笑)この場合、スピードより、車線数の多い方が沢山の量を流せると言う事です。
ＬＥＤを光らせると言う事は、より多くの電気エネルギーを流せば、明るく光ると言う事です。
ですから、電圧より、電流が重要になります。
こんな物を用意しました。(笑)
電源は、小さなﾘﾁｭｰﾑｲｵﾝ充電地ですが、
マンガン系最強のＡＷ製です。
これは、保護回路なしです。
これの実力は、凄く、評判の通りです！
よく、テスターでは、大きな電流は、測れないと言います。なぜでしょう？
まず、テスターから測定します。
ＨＩで、１．５６Ａです。電圧は、サーキットボードが自動で調整するので、わかりません。
Ｍｉｄでは、０．７Ａでした。
テスターの棒を押し当ててナイナス側を通電しています。
次にメーターを使って測定します。
今度は、太めのコードをメーターに繋いで点灯しています。
２．７Ａ流れています！
強く押し当てて見たら、２．８Ａ流れています。
（ピンボケですみません！）
Ｍｉｄは、１．２Ａでした。
この充電池で、フルに電流を流す事が出来ました。
測定結果から、このサーキットボードは２．８Ａだと判りました！（コレは結構凄いモジュールだぞ！）
このＬＥＤモジュールは、６００ルーメンと言う事で購入していますが、実は、もっと明るい事がわかりました。(笑)
ＬＥＤのデーター表
次に計算方法ですが、これは、このＬＥＤのデーターです。
ＸＭ－Ｌ Ｔ６ランクのＬＥＤなので、
700ｍＡで280ﾙｰﾒﾝです。
限界で、３Ａまで流せます。
グラフを読み計算する！
仮に2000ｍＡだとすると、250％を少し切る。
基準の280×250/100＝700ﾙｰﾒﾝより少し切る
上の表では、2000ｍＡ＝692ﾙｰﾒﾝと書かれている。
大体、計算は合っています。
そこで、先ほどの測定値で計算すると・・・
テスター ＨＩ （1560ｍＡ）280×200/100＝560ﾙｰﾒﾝ
Ｍｉｄ （0.7Ａ）280×100/100＝280ﾙｰﾒﾝ
メーター ＨＩ （2800ｍＡ）280×310/100＝868ﾙｰﾒﾝ
Ｍｉｄ（1200ｍＡ）280×163/100＝456.4ﾙｰﾒﾝ
ここで、鋭い人は、気が付いたと思いますが、テスターの棒では、接地面積が少なく、大きな電流は、測定値が狂うと言う事です。
メーターには、太い配線を使う事で、大電流を流せるようです。
この電池と組み合わせると、このＬＥＤは、
予想値８６８ルーメンでした！
ところで、ＸＭ－Ｌ Ｔ６で1200ﾙｰﾒﾝと書かれているライトが有りますが、このＬＥＤの限界は３Ａで、
３Ａ＝326（％）ぐらいか？
280×326/100＝912.8ﾙｰﾒﾝが限界です！
騙されている人が多い事！(笑)
※おい、それは、違うぞ！と言う内容が有れば、
出来るだけ早く教えて下さいネ！
すぐに修正しますから！
めいっぱいの知識で書いています。
ミスは、ゆるされないので、教えて下さい！
追加です。
こんなグラフもありました。
３Ａ時で、３．３Ｖちょいでしょうか？
自分も読み方がわかりません？
